工控机操作手册

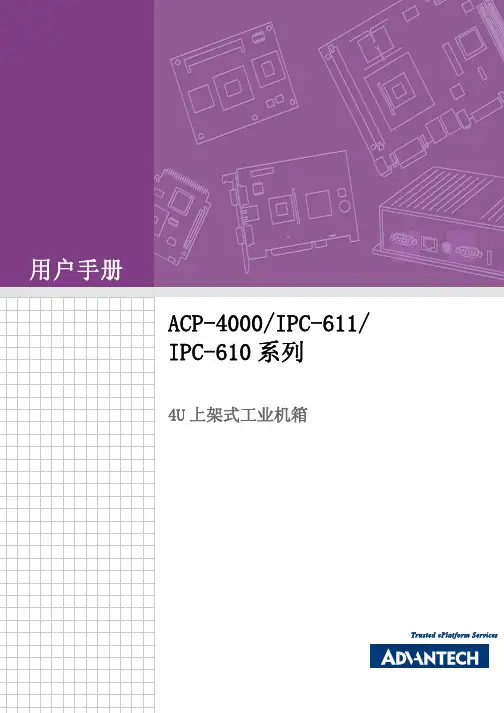

工控机说明书ACP-4000 IPC-611 IPC-610_user_manual(CH)_ed[1].3_Final
![工控机说明书ACP-4000 IPC-611 IPC-610_user_manual(CH)_ed[1].3_Final](https://img.taocdn.com/s3/m/5724134de45c3b3567ec8b56.png)
8. 设备外壳的开口用于空气对流，从而防止设备过热。请不要覆盖这些开口。 9. 当您连接设备到电源插座前，请确认电源插座的电压是否符合要求。 10. 请将电源线布置在人们不易绊到的位置，并不要在电源线上覆盖任何杂物。电源
线的电压和电流的范围应该大于设备本身标识的电压和电流范围值。
11. 请注意设备上的所有警告和注意标语。
19. 警告：无论何时进行硬件操作，请务必完全断开机箱电源。 电源接通时，请不 要直接连接电源线，以避免瞬间电涌对敏感电子元件造成损害。
20. 警告：接触母板、背板及附加卡前，用户需确保接地以清除身上附带的静电。现 在的电子设备对静电十分敏感，因此，为了安全起见，请使用接地腕环，并将取 出机箱的所有电子元件放在无静电的表面或静电屏蔽袋中。
表 1.5： 电源选项.......................................7
1.7
环境规格........................................................8
表 1.6： 环境规格.......................................8
表 1.4： 规格...........................................6
1.5.2 IPC-610-L 尺寸图 .........................................6
图 1.5： IPC-610-L 尺寸图 ...............................6
3. 清洗设备前，请从插座拔下电源线。请不要使用液体或去污喷雾剂去清洗设备。
4. 对于使用电源线的设备，设备周围必须有容易接触到的电源插座。
工控机操作手册
工控机内部参数更改流程登陆板子：telnet IP设置IP：ifconfig eth0 192.168.1.100Route add default gw 192.168.1.1一、修改ip地址，Jffs2文件夹下networkchange.confvi networkchange.conf然后按下键盘“i”，进入修改模式，进行修改。
修改完毕后，按下“ESC”，然后输入“：Wq”（表示保存二、修改终端号，网点号。
jffs2文件夹下flash盘中machineconfig.confvi /jffs2/flash/machineconfig.conf修改是先cd jffs2cd flashvi machineconfig.conf按‘I’键修改修改好后，按ESC键,再‘：’，最后WQ保存没有修改好，已经按ESC键，则再‘：’，最后Q!重新修改。
Cd flashCat machineconfig.conf看蹲位、服务器IP、arrangei=10.255.254.19调度中心IP等等信息。
如有误差：vi machineconfig.conf按‘I’键修改修改好后，按ESC键,再‘：’，最后WQ保存修改有误，已经按ESC键，再‘：’，最后Q!重新修改。
备注：在修改参数之前先把进程杀掉：killCd jffs2 cd flash cd faildir 然后ls 列出看那个文件值大？然后rm删掉那个常用命令：cd 是进入文件夹cd .. 是返回上层目录ps –a (列出进程)kill 是杀掉进程chmod –R 777 jffs2设置最大权限cd jffs2 ./main &（重新运行程序）reboot –f(重启工控机)cat (查看数据)ls (列出文件)修改改时间：date 月日时间年份HwclockHwclock -w进入工控机用超级终端设57600和硬件（无）telnet 里面设置PS显示所有进程。
工控机安全操作规程
工控机安全操作规程为保障企事业单位的信息安全，加强工控机的安全管理，制订以下工控机安全操作规程。
一、基本原则1、严格遵守法律法规，加强安全管理。
2、严格限制系统内部网络与外网交互。
3、严禁私自删除、修改任何系统文件、目录及系统配置。
4、禁止将本机作为跳板机器使用，禁止将本机用于非法攻击。
5、保护好工控机的管理员账号和密码，定期更换。
二、操作方针1、登陆工控机前应核实工控机状态，确保硬件设备及网络状况等正常。
2、在工控机上完成各项操作后应及时退出，保证数据安全。
3、操作工控机时应仔细阅读该系统相关操作说明，确保操作正确合法。
4、不能将U盘或其他可储存数据的存储介质插入工控系统，并规避所有未知USB设备。
5、禁止将可疑文件拷贝到工控机系统中，确保系统的安全性。
6、所有操作于管理员权限下进行，禁止将管理员权限授权给其他账户。
三、操作流程1、开机①在开机之前，首先检查电脑的电源和电源线是否正常。
②按下电源按钮，等待电脑开机启动。
③选中管理员账号，输入密码，进入系统。
2、操作①打开需要操作的应用。
②根据应用的要求操作。
3、关闭及退出①操作完成后，及时保存相关数据。
②关闭应用程序。
③登出管理员账号，退出系统。
四、数据保护1、备份及恢复①定期进行数据备份，并对备份数据进行保护。
②在系统出现错误时，应及时恢复备份数据，以保证数据安全。
2、安全措施当本机与三方应用程序交互时，应根据不同的安全级别采取不同的安全措施。
3、数据访问及共享①工控机内部网络数据不得向外网共享，不得向无权限人员开放。
②拷贝网络上的数据时，进行必要的病毒扫描，确保数据安全。
五、网络安全1、网络访问控制①设置路由器和防火墙，对网络进行访问控制。
②启用网络过滤机制，过滤非授权的网络访问请求。
2、网络设备维护定期检查网络设备是否存在安全漏洞，避免恶意攻击。
3、网络隔离控制当出现网络攻击时，应及时隔离网络，防止攻击扩散。
六、物理保护1、门禁控制对工控机所在房间设置门禁设施，控制人员进出。
阿普奇嵌入式工控机ABOX-600使用手册
ABOX-500/600嵌入式计算机用户手册成都阿普奇科技股份有限公司在使用本产品之前，请务必先仔细阅读本使用手册。
编号： APQ8.830.196 请务必妥善保管好本手册，以便日后能随时查阅（保留备用）。
版本号： A/0随附本产品发布的文件为阿普奇科技股份有限公司2014年版权所有，并保留相关权利。
针对本手册中相关产品说明，阿普奇科技股份有限公司保留随时变更的权利，恕不另行通知。
未经阿普奇科技股份有限公司书面许可，本手册所有内容不得通过任何途径以任何形式复制、翻译、翻印、修改、转载或者传输。
本手册以提供正确、可靠的信息为出发点。
但是阿普奇科技股份有限公司对于本手册的使用结果，或者因使用本手册而导致其它协力厂商的权益受损，概不负责。
AMI 为American Megatrends, Inc. 的注册商标。
Intel 和Atom 为Intel Corporation 的商标。
VGA 为International Business Machines Corporation 的商标。
Intel 和Atom 为Intel Corporation的商标。
Microsoft Windows 为Microsoft Corp. 的注册商标。
RTL 为Realtek Semiconductor Co., Ltd. 的商标。
所有其他产品名称和商标均为其所有者的财产。
有关本产品及成都阿普奇科技股份有限公司其它产品的信息，请访问我们的网站：本手册适用于ABOX-500/600嵌入式计算机这些限制只为商业环境下的系统操作提供合理保护，使其免受有害干扰。
本设备会产生使用和发射无线电频率能量。
如果没有按照手册说明正确安装和使用，可能对无线电通讯造成有害干扰。
但即使按照手册说明进行安装和使用，也并不能保证不会产生干扰。
若本设备会对无线电或电视信号接收产生有害干扰，用户可通过开、关设备进行确认。
当本设备产生有害干扰时，用户可采取下面的措施来解决干扰问题：2、 增大本设备与接收器之间的距离3、 将本设备的电源接头插在与接收器使用不同电路的电源插座4、 若需技术支持，请咨询经销商或经验丰富的无线电/电视技术人员警告!若未经相关权威机构明确批准而擅自更改或修理设备，则用户操作本设备的权利可能会被取消。
北京集智达智能科技 IPC-110 工控机 说明书
V1.1 2010.06.29IPC-110工控机用户手册北京集智达智能科技有限责任公司目 录第一章 产品介绍 (3)1.1产品简介 (3)1.2产品特点 (3)1.3产品规格 (3)1.4主板图 (4)1.5主机尺寸图 (5)第二章 安装与连线 (6)2.1跳线 (6)2.1.1初始COMS（CLRTC1） (6)2.1.2COM 1、COM 2选择(JCOMPWR1,JCOMPWR2) (6)2.1.3COM7选择232/422/485(JSETCOM7) (7)2.1.4COM8选择232/422/485(JSETCOM8) (7)2.2连接线缆(F_PANEL1) (8)2.3安装/拆卸CPU (8)2.4安装/拆卸硬盘 (11)2.5安装PCI设备 (12)2.6COM7/8 线缆安装 (12)第三章 接口定义 (13)3.1I/O接口 (13)3.2串行接口 (13)3.3键盘接口KB (14)3.4鼠标接口MS (14)3.5声音接口 (14)3.6USB接口 (15)3.7以太网接口 (15)第四章 安装系统，驱动程序 (16)4.1安装系统 (16)4.2驱动程序 (16)4.3显示设置 (17)版本记录：V1.0 2010-04-28 版本创建V1.1 2010-06-29将工作温度调整为0～55℃第一章 产品介绍1.1产品简介作为嵌入式计算机解决方案的提供商，集智达(Gemotech)提供苛刻工业环境要求的工业等级的计算机IPC-11X系列产品。
IPX-110是一款通用、中高档水平的19"上架式工控机，可进行铝面板、贴膜面板的使用，带一个PCI扩展槽，紧凑型尺寸设计，具有防冲击和抗振动特点。
1.2产品特点z高强度全钢结构。
z标准1U 19英寸上架工控机。
z配置180W ATX电源。
z前端可安装1个2.5"或3.5"驱动器。
z多样的规格，灵活的搭配，满足客户不同需求。
ARK-1124 无风扇嵌入式工控机 用户手册说明书
用户手册ARK-1124无风扇嵌入式工控机版权声明随附本产品发行的文件为研华公司2017年版权所有，并保留相关权利。
针对本手册中相关产品的说明，研华公司保留随时变更的权利，恕不另行通知。
未经研华公司书面许可，本手册所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。
本手册以提供正确、可靠的信息为出发点。
但是研华公司对于本手册的使用结果，或者因使用本手册而导致其它第三方的权益受损，概不负责。
认可声明Award为Award Software International, Inc.的商标。
VIA为VIA Technologies, Inc.的商标。
IBM、PC/AT、PS/2和VGA为International Business Machines Corporation的商标。
Intel和Pentium为Intel Corporation的商标。
Microsoft Windows®为Microsoft Corp.的注册商标。
RTL为Realtek Semi-Conductor Co., Ltd.的商标。
ESS为ESS Technology, Inc.的商标。
UMC为United Microelectronics Corporation的商标。
SMI为Silicon Motion, Inc.的商标。
Creative为Creative Technology LTD.的商标。
CHRONTEL为Chrontel Inc.的商标。
所有其它产品名或商标均为各自所属方的财产。
如需本产品或研华其它产品的更多信息，请访问：//ePlatform/如需技术支持与服务，请访问我们的技术支持网站：/support/产品质量保证（两年）从购买之日起，研华为原购买商提供两年的产品质量保证。
但对那些未经授权的维修人员维修过的产品不予提供质量保证。
研华对于不正确的使用、灾难、错误安装产生的问题有免责权利。
如果研华产品出现故障，在质保期内我们提供免费维修或更换服务。
海为工业触控一体机 IPC 使用说明说明书
IPC 工业触控一体机IPC使用说明厦门海为科技有限公司目录一、快速入门1.开机 (3)2.关机 (3)3.重启 (3)4.注销 (3)5.锁定屏幕 (3)6.触摸屏校准 (3)7.外接鼠标 (3)8.外接键盘 (3)二、系统设置1.切换系统语言 (4)●语言设置 (4)●设置地区格式 (5)2.网络设置 (6)●连接以太网 (6)●连接WIFI (8)3.添加打印机 (8)4.屏幕保护设置 (10)●屏幕亮度 (10)●屏幕锁定 (11)5.日期/时间设置 (11)●调整日期和时间 (11)●设置时钟格式 (12)6.查看硬件信息 (12)三、工程使用1.下载工程 (13)2.运行工程 (13)3.切换全屏窗口运行 (14)4.退出工程运行 (14)四、远程控制设备1.绑定设备 (15)2.远程控制 (15)五、设备管理器1.本地管理 (16)●下载工程 (16)●上载工程 (16)●离线更新 (17)●获取PN码 (17)●检测版本 (17)●历史记录上传 (18)2.云管理 (19)●下载工程 (20)●上载工程 (20)●离线更新 (21)●检测版本 (21)●历史记录上传 (21)一、快速入门1.开机长按工控机背部的开关键即可打开设备。
2.关机①单击工控机桌面右上角的程序图标，进入程序菜单，点击【关机】，选择【关机】，关闭工控机。
②长按工控机背部的开关键，即可关闭工控机（长按开关键关机容易损坏文件，不建议使用此方法关闭工控机）。
3.重启单击工控机桌面右上角的程序图标，进入程序菜单，点击【关机】，选择【重启】，重新启动设备。
4.注销单击工控机桌面右上角的程序图标，进入程序菜单，点击【注销】，选择【登出】，注销登录。
5.锁定屏幕单击工控机桌面右上角的程序图标，进入程序菜单，点击【注销】，选择【锁定屏幕】，即可锁定屏幕，若要再次使用设备，登录设备账号即可。
6.触摸屏校准步骤1：双击工控机桌面左上角菜单栏的eGTouch工具图标，进入eGtouch界面；步骤2：选择【工具】标签，在【功能】菜单栏选择【4点校准】；步骤3：进入四点校准界面，长按图标，完成一个校准点的校准即可进入下一个校准点，依次完成“左下、右下、右上、左上”四个校准点的校准工作；步骤4：完成四个校准点的校准之后，系统将弹出四点校准确认提示框，点击【OK】即可。
艾默生 IPC-5103 工业控制计算机 使用说明书
工业控制计算机使用说明书目录第一章产品介绍1.1计算机接口 (03)1.2计算机尺寸 (03)1.3规格参数 (04)1.4电源规格 (04)第二章安装及升级注意事项2.1系统与软件的安装 (05)2.2其它板卡的安装 (05)2.3计算机的升级 (05)2.4使用注意事项 (05)2.5产品使用与存储环境说明 (06)2.6使用问题 (06)第三章日常使用保养3.1需要准备的工具 (06)3.2清洁操作步骤 (07)第四章特殊环境现场注意事项4.1易氧化腐蚀现场环境之一 (07)4.2易氧化腐蚀现场环境之二 (07)4.3粉尘污染的现场环境 (08)附录：版权说明 (08)第一章产品介绍IPC-5103是一款高性能工业控制计算机，可桌面安装放置，壁挂安装。
该产品功能强大，多接口，易扩展等特性满足客户应用需求。
箱体采用1.2MM高强度镀锌板所制，带有高速散热风扇，内定制台湾研华工业级主板，为客户带来更稳定的产品及更长的生命周期。
1.1计算机接口可拆卸防尘网电源/硬盘指示灯串口3~6电源/重启开关（正面）电源接口外置开关（选配）扩展插槽USB扩展(选配)PS/2COM2串口1LANCOM1DP USB音频1.2计算机尺寸（背面图）（正面图）（底部安装尺寸）（侧面安装尺寸图）1.3参数规格1.4电源规格标准1UATX电源，交流AV110V~240V输入，50~60Hz频率，5A电流，额定功率250W第二章安装与升级注意事项2.1系统与软件的安装整机可支持大多数主流操作系统和应用软件，详见参数，如WINDOWS7/8/10/2008/2012等，其余如DOS，WINDOWS95/98/NT/XP/2000/2003等较低版本的WIDOWS是否支持需要您采购前进行确认。
Linux系统在安装时也有可能会出现较低内核版本不支持的情况。
若您需要较低版本的WINDOWS或LINUX请务必于采购前确认清楚。
2.2其它板卡的安装（★建议请由专业人士操作）计算机的安装只需一把螺丝刀，在安装前应准备好所有需要安装的板卡并把它们集中到一起。
工控机7803功能操作说明文档
功能
串口 USB 接口 存储接口 IO 扩展接口 MiNi-USB 端口 指示灯
电池 电源 语言 二次开发 温湿度 配件 尺寸与重量
电池容量 充电时间
续航时间 ＞4 小时 DC12V～24V/2A 中文或英文（可选） VB\VS、NET2005（2008） 、MS EVC 4.0 、VC、C#、C++ （提供 SDK 开发包） 温度：0℃～50℃ 湿度：0～95% USB 数据线和触摸笔一支，电源适配器一个，电池一块 产品尺寸：20×15.1×5cm 机器重量：0.516kg
-8-
一体化工控机 7803
使用说明书 V1.0
WiFi IP 设置窗口
有线网络设置窗口
� 系统显示设置 双击“显示”图标，可以设置系统的桌面背景、界面外观以及背光灯设置，如下图 所示：
六、系统功能操作
6.1 WiFi 设置及使用 设备开机后，系统桌面右下角弹出 WiFi 连接状态图标“ ” ，双击该图标，弹出
将背景灯两个选项打“√” ，设置进入自动关屏的时间，在空闲状态下，当系统 到达该时间后，其将自动进入关屏状态。 � 禁止自动关屏 在桌面上用触摸笔点击桌面，弹出右方框后点击“属性” ，选择“背光灯”选 项，去掉两个“√”选项，在空闲状态下，系统将禁止自动进入关屏状态。 5.4 系统控制面板使用说明 双击“我的设备”或“开始”菜单中选择“设置”进入控制面板，显示系统所有设 置图标，如下图所示：
五、系统开关机及设置
5.1 设备开关机 � 按键开机操作 长按电源开关键，系统进入开机 LOGO 界面后松手，当系统响一声后进入 WINDOWS 桌面，电源工作指示灯亮红灯，如下图所示：
-5-
一体化工控机 7803
研江科技1037U工控机说明书
YJBOX1037UH一、简 介YJBOX1037UH 采用全铝合金结构，无风扇全封闭设计方案，整机超低功耗，外形紧凑，是一款应用于数字广告的小型全高清数字多媒体广告机。
它采用Intel NM70高速芯片组，搭配Intel 1037U 双核处理器，内建Intel®HD Graphics 显卡，支持1080P 视频播放，提供VGA 、HDMI 接口显示输出，VGA 与HDMI 同时使用时可实现独立双显示，借助结构紧凑而易于使用的网络设备，用户能够通过以太网来实现集中化控制、预定管理和多媒体内容的传输。
在接线基础设施不满足网络连通性的场所，可以选择使用 WLAN （WIFI 无线网卡）功能，为数字广告应用带来灵活性的最大化。
实 物 图● 外形紧凑、低噪音设计产品采用无风扇机身散热结构设计，机身为全铝合金外壳，外观尺寸小，可应用于各种狭小空间。
● 板载Intel 1037U 处理器板载低功耗、高性能Intel 1037U 处理器，功耗仅为 10W ，搭配 Intel NM70 高速芯片组构成嵌入式平台最佳的解决方案。
● 标配WIFI 无线网卡主机标配WIFI 无线网卡，在接线基础设施不满足网络连通性的场所，可以选择使用WLAN 。
后视图前视图二、接口指示图USB 1接口 COM6接口 Line_outMIC_IN USB 2接口 POWERUSB 5-6 天线 USB 3-4 HDMI VGA LAN Line_out MIC_IN DC12V_INCOM1COM2COM3COM4COM5三、硬件规格处理系统●CPU：板载 Intel 1037U处理器(双核1.86G)，功耗仅为10W●芯片组：采用 Intel NM70 高速芯片组● BIOS：AMI 16MB Flash ROM●系统内存：1个204Pin DDRⅢSO-DIMM 插槽，支持1333/1066/800MHz的DDRⅢ内存最高可达4GB显示●显示芯片：Intel®HD Graphics显卡●显存大小：动态共享系统内存作为显存，最大可达到224MB●显示接口：VGA，HDMI● VGA:标准的DB15 接口（后面板），支持CRT 分辨率最高为2048x1536 ● HDMI：高清多媒体接口（后面板）支持分辨率最高为1920x1080● VGA+HDMI同时使用可实现独立双显示以太网●网络控制器：采用REALTEK 8111E 网络芯片●网络接口: 提供1个RJ_45接口(后面板)●速度：1000Mbps●支持网络唤醒（WOL）●支持WIFI 无线网卡及3G 模块存储●提供1 个2.5’硬盘位，可安装SATAⅡ规格硬盘●提供1 个Minisata插槽，可支持SSD硬盘AUDIO●芯片：采用ALC662 音频控制芯片，提供Line out和MIC IN●接口：提供2个Line out 插孔和2个MIC IN插孔（前/后面板）●特性：支持HD 6 声道高保真音频I/O● I/O 芯片：ITE 8782F-AX QFP-128P●串口：6 个标准的DB9 接口，支持RS232传输模式,支持+5V、+12V电压输出。
工控机控制系统说明书(一开一备)
沈阳荣林科技发展有限公司Q/SRL·01-2009Shenyang Ronglin Science and Technology Development Co., LtdRL-G燃气自动加臭装置控制系统使用说明书沈阳荣林科技发展有限公司SHENYANG RL Science and Technology Development Co.,地址：沈阳市大东区联合路252号邮编：110044一、概述燃气加臭控制系统是RL系列燃气加臭装置配套使用的控制装置。
该控制系统主要由研祥工控机、专业转换控制器、A4幅面喷墨打印机和各种监控仪表等附件组成，具有功能齐全、可靠性高、操作灵活、维护方便等特点。
采用工控机完成人机界面显示及存贮记忆，参数设定等功能。
转换器完成自动控制检测、运算功能，具有自动、手动二种控制方式，可根据不同的使用需求随意选择。
主要功能如下：1.可选择加臭装置的自动或手动控制方式，实现燃气加臭过程；2.可以根据多管道燃气流量的大小，连续自动控制电磁泵向燃气管道加入臭味剂，对燃气流量进行线性化测量采集燃气流量，对臭味剂流量及累积量进行精确计量；3.加臭工艺流程图动态显示，其中包括工艺流程，加臭剂量(每小时加臭次数)显示，计量罐内液面高度、泵工作状态显示、报警状态及报警内容提示，燃气流量等；4.加臭电磁泵单次注入量调整及显示；5.手动操作功能，直接输入每分钟的加臭频率（次数）；6.采集燃气管道流量信号，自动调节加臭频率（次数）；7.打印当班报表包括日期、时间、加臭剂量、燃气流量等参数；8.具有历史数据存储及查询功能，可以随时调阅一年内的历史数据；9.上位机－工控机与转换器通过RS485进行数据交换或下装系统设置参数，转换器工作可脱离工控机，独立运行。
当工控机出现故障时转换控制器按原设定的参数自行工作，保证了加臭设备的连续运行，确保生产安全。
10.手动工作方式下，可以把每天设置24个时段，每个时段设置不同加臭输出频率。
GEI-1000工控机使用说明
GEI-1000工控机使用说明
1、不能随便拆解工控机。
假如出现故障，先参考工控机常见问题及排除方法，或与工控机生产厂家取得联系。
2、以便确保工控机高效可靠运行，不要随便更改主板的BIOS设置；每三个月定期对硬盘做一次硬盘清理和硬盘碎片整理；确保工控机在非震动的环境下工作，以防损坏硬盘；与会产生强烈电磁干扰的设备（变频器、电机等）保持一米以上距。
3、以便确保工控机散热效果，每三个月定期对工控机防尘海绵做一次清洗；勿阻塞或遮盖工控机的散热口。
4、在使用工控机I/0接口时，不能带电插拔，以防造成静电损坏。
当工控机碰到非人为原因停电时，以便确保工控机能正常可靠的工作，应立即将工控机电源断开，确认电网稳定后再通电运行；假如电力供应紧张而经常发生限电现象，建议给工控机配备相关规格UPS 电源，以保证工控机稳定运行。
5、定期地备份工控机中的重要数据，以防因为故障造成资料丢失。
6、假如您使用的工控机需要连接互联网或局域网，以便确保工控机可靠运行，建议预先安装杀毒软件并定期保持更新，以防止病毒攻击造成系统瘫痪。
7、建议使用正版许可的操作系统及相关应用软件。
假如需要安装其它应用软件，需确认该软件是否与工控机的操作系统兼容，并确认工控机硬件配置是否满足该软件对工控机硬件的要求。
工控机自动化系统操作规程
自动化控制系统概述1系统的控制范围和功能自动化系统是以可编程序控制器(PLC)为核心的自动化控制系统，面向整套LNG 加气站系统设计，根据工艺要求，系统按预设的程序自动运行，通过控制室上位机系统可以随时对流程进行监视，并控制LNG的运行状况及记录运行参数，以便于将来设备维护、诊断和故障分析处理；2 系统总体方案的设计原则系统采用EIC（电气传动、仪表、计算机）一体化并面向工艺的设计思想，充分考虑系统的完整性和配套的合理性，满足工艺的要求。
系统贯彻低成本自动化的思想，同时保持系统的先进性和合理性，以便今后的系统升级和扩展，以及备品配件的供应。
充分考虑现场操作人员对系统的接受能力，设计友善的人机界面，使操作人员简便、容易、明确地操作和监视。
3 自动化控制系统基本配置3.1 核心单元PLC自动化PLC设备选用德国Siemens公司的S7-300系列PLC。
西门子公司S7-300系列PLC性能价格比高、运算速度快、配置组态灵活的特点，有多种联网通讯和支持众多厂家设备装置的能力。
其CPU选用的是新型313C-2DP，运行需MMC卡。
具体配置见PLC柜电气图纸或技术协议编程采用STEP 7 V5.4+SP3的编程软件。
3.2 上位机采用SIMATIC WinCC组态/运行版3.3 通讯PLC和上位机之间采用现场总线技术进行通讯，仪表和PLC之间采用4-20mA进行数据采集；变频器，加气机与PLC通讯采用RS-485进行通讯；4 自动化系统程序设计与软件4.1 程序概述程序已经下载至PLC中，PLC运行需MMC卡；同时应当注意，不能带电插拔MMC卡，否则会丢失程序或损坏MMC卡。
4.2 编程软件STEP 7 V5.4+SP3装有编程软件的PC机/上位机可以通过现场总线技术和PLC进行通讯，通过编程软件在线查看整套程序的运行情况，在工艺许可情况下强制运行参数，还可以上载程序，修改下载程序等。
相关专业人员可以参照Siemens公司的STEP 7 V5.4+SP3的编程手册。
工业自动化设备安全操作手册
工业自动化设备安全操作手册在现代工业生产中，自动化设备的应用越来越广泛，它们极大地提高了生产效率和产品质量。
然而，这些设备在运行过程中也存在一定的安全风险，如果操作不当，可能会导致人员伤亡和设备损坏。
为了确保操作人员的安全和设备的正常运行，制定一份详细的安全操作手册是至关重要的。
一、安全操作前的准备1、操作人员培训操作人员在上岗前必须接受专业的培训，了解设备的基本结构、工作原理、操作方法和安全注意事项。
培训内容应包括理论知识和实际操作，只有通过考核并取得相应资格证书的人员才能上岗操作。
2、个人防护装备操作人员在操作设备时，必须穿戴符合要求的个人防护装备，如安全帽、安全鞋、防护手套、护目镜等。
这些装备能够有效地保护操作人员的身体免受伤害。
3、设备检查在操作设备之前，操作人员必须对设备进行全面的检查，包括设备的外观、电气系统、机械系统、安全防护装置等。
确保设备无损坏、无故障，安全防护装置完好有效。
4、工作环境检查检查工作环境是否整洁、通道是否畅通、照明是否良好等。
确保工作环境符合设备的操作要求，不存在安全隐患。
二、设备的基本操作流程1、开机步骤（1）接通设备的电源，检查电源指示灯是否正常亮起。
（2）打开设备的控制面板，按照操作手册的要求设置相关参数。
（3）依次启动设备的各个部件，观察设备的运行状态，确保无异常声音和振动。
2、正常操作（1）操作人员应按照设备的操作规范进行操作，严禁违规操作。
（2）密切关注设备的运行状态，如发现异常情况，应立即停机检查。
（3）定期对设备进行维护和保养，确保设备的性能稳定。
3、关机步骤（1）停止设备的运行，关闭设备的各个部件。
（2）关闭设备的控制面板和电源。
三、安全注意事项1、电气安全（1）严禁触摸设备的电气部件，以免发生触电事故。
（2）设备的电气系统应定期进行检查和维护，确保接地良好，电线无破损。
（3）在进行电气维修时，必须先切断电源，并挂上“禁止合闸”的警示牌。
2、机械安全（1）严禁在设备运行时进行维修和保养工作。
长园共创V型工控机的使用说明
工控机的操作流程
一、工控机的操作
要使用闭锁装置时，首先要通过专用键盘向系统发出各种操作指令。
因此，必须首先了解专用键盘的使用方法。
1、操作面板
FKYD时，即把在模拟屏上预演正确的一次操作步骤项传送给电脑钥匙时，按此键。
如未按“模拟”键或未进行模拟预演直接按此键，则仅发送模
拟屏当前设备运行方式到FKYD，这种情形称为FKYD的初态整定，一般
a、当系统要求对位时，如能确定某一设备与现场状态一致，可
按此键对位，保持此设备的模拟屏状态。
b、当模拟预演结束，不需发送操作票时按此键退出模拟状态。
c、当自检或采码结束，按此键返回备用状态。
d、在模拟操作中，如果模拟错误时，可按此键“咨询”系统，屏幕显示出造成此项错误的设备编号。
2.辅助键盘
将专用键盘拉出，在操作面板侧面，还有一个特殊的操作键盘称为“辅助键盘”，此键盘仅供技术人员调试或运行人员在特殊情形下
时，可按此键返回备用状态。
②调整工控机的时间
/+”键或“采码/-
销”键直接退出。
关闭该键盘。
中原工控机说明书
中原工控机说明书
一、程序构成
（1)主程序
一般是指我们在使用CNC机床加工某一个工件，所编制的按照加工顺序和工件加工尺寸汇编的一种机器语言叫做主程序。
CNC机床则能按照这个程序加工出我们需要的工件。
（2）子程序
一般是指在一个程序中反复的出现的某一固定程序，便可把它们作为子程序。
子程序可以事先存到存储器中。
子程序在单独使用中也可以看作成为一个主程序。
（3）子程序的调用
在一个程序中反复的出现的某一固定程序，便可先把它贮存为子程序。
在使用时把它调用出来，这样就会有效的简化编程的方式。
程序储存
在对程序进行编辑或修改时，请注意在编辑完成后，一定要进行模式切换以保存程序，否则在机床突然断电时，断电前所进行的程式编辑将全部丢失。
二、编程与操作
1、回零
机床在每次开机操作时必须先回零，否则机床无法工作，只能用手轮方式操作。
(原理:每台机床都有一个固定的机械原点，只有在回
零以后机床才能识别此原点和软限位的距离，从而保证了在编程或操作失误、拖板超行程时马达将自动刹车停止并报警，有效的防止撞机事故的发生。
)
回零方式
第一种:按F1/F2切换到手轮状态→选择手轮倍率→将X和Z轴拖板移动至线轨中间位置→按F1/F2切换到原点状态→按运行（START）键→回零完成。
(此方式不推荐请慎用)
第二种:按F1F2切换到手轮状态→选择手轮倍率→将X和⒉轴拖板移动至线轨中间位置→按F1/F2切换到原点状态→按轴选择健X/Z键→按正方向健“+”回零完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工控机内部参数更改流程登陆板子：telnet IP
设置IP：ifconfig eth0 192.168.1.100
Route add default gw 192.168.1.1
一、修改ip地址，
Jffs2文件夹下networkchange.conf
vi networkchange.conf
然后按下键盘“i”，进入修改模式，进行修改。
修改完毕后，按下“ESC”，然后输入“：Wq”（表示保存二、修改终端号，网点号。
jffs2文件夹下flash盘中machineconfig.conf
vi /jffs2/flash/machineconfig.conf
修改是先cd jffs2
cd flash
vi machineconfig.conf
按‘I’键修改
修改好后，按ESC键,再‘：’，最后WQ保存
没有修改好，已经按ESC键，则再‘：’，最后Q!重新修改。
Cd flash
Cat machineconfig.conf
看蹲位、服务器IP、arrangei=10.255.254.19调度中心IP等等信息。
如有误差：
vi machineconfig.conf
按‘I’键修改
修改好后，按ESC键,再‘：’，最后WQ保存
修改有误，已经按ESC键，再‘：’，最后Q!重新修改。
备注：在修改参数之前先把进程杀掉：kill
Cd jffs2 cd flash cd faildir 然后ls 列出看那个文件值大？然后rm删掉那个
常用命令：cd 是进入文件夹
cd .. 是返回上层目录
ps –a (列出进程)
kill 是杀掉进程
chmod –R 777 jffs2设置最大权限
cd jffs2 ./main &（重新运行程序）
reboot –f(重启工控机)
cat (查看数据)
ls (列出文件)
修改改时间：date 月日时间年份
Hwclock
Hwclock -w
进入工控机用超级终端设57600和硬件（无）
telnet 里面设置PS显示所有进程。
~#kill test.sh
~#kill 第一个主程序main（查看第一项main后面的数字）关闭进程。
~#cd jffs2
~#cd ls
~#Cat “文件名”（查看文件）
~#vi “文件名”（修改）
按shift+I:WQ保存
直接按I进行修改
Flash里面的machineconfig.conf改其它信息
Flash里面的rersion
Date 查看时间
Date 月日时分年，修改方法
保存hwclock –w
telnet 重启857
jffs2/flash/faildrr…失败信息保存
jffs2/flash/bakdir…对账文件
ftp 进入工控机root 密码12345
ftp 10.1.X.X
常见问题分析及维护
维修总结
杭州市目前272处营业点营业，几个月下来暴露的问题归纳为下面几点：1．车子还了还在计费。
2．刷卡灯灭，全部刷卡灯灭。
3．员工卡可以刷，其他卡刷不能刷。
4．数据状态包没上传到服务器。
5．系统时钟不对。
6．锁址器锁不进。
7．锁址器灯不亮
8．蜂鸣器没声音。
9．卡有问题。
目前，我们公司主要维护刷卡灯全灭，系统时间错误和数据状态包未上传问题。
首先，系统时间错误问题主要发生在第一版工控机上，处理办法，一发现有时钟不对就换新板子并定期检查服务点的网络。
其次，数据状态包未上传问题主要分为以下几点原因：
1．服务点的网络不稳定。
如拱北，忠亭，岳庙，杭州剧院发现的点及时联系网通公司检查网络。
2．工控机网口插座与网线匹配插合性不是很好。
现象：网线测试是通的，但是插在A工控机上网口灯不亮，插在B就会亮。
在工控机A上插同样的另一跟网线，网口灯会亮。
3．工控制机板子有问题，由于有些点机柜里灰尘，散热性不好和老化等问题会出现网口灯不亮数据不能上传。
第三，保证金退不了的问题
主要是工控机的数据没有上传，目前解决的办法是到点上采数据发给通卡公司。
第四，刷卡灯全灭的问题。
经过点上测试，锁头加控制盒总共需380~420mA电流。
每个锁址器压降在0.1~0.2V, 以21个锁址器为例，最后墩位一般为20V左右。
刷卡灯灭的原因可分为：
1．CAN模块坏了和工控机没工作也会导致刷卡灯全灭。
2．接插件问题：接插件芯片没有很好的结合会导致某个蹲位电阻变大，压降特别大。
也会导致刷卡灯全灭。
3．接线问题：由于花坛或障碍物影响需要中间接线，这就存在着很大问题，虽然有防水胶布包好，但是时间一长，会导致CAN线短路，导致刷卡灯灭。
有些点锁址器下面的管子有积水，断点在水中浸泡，水跟铜丝接触也存在着短路想象，查找问题起来很麻烦。
第
11个和机房的CAN线头接反的几率也比较大。
其他蹲位的线反了的情况也存在。
（目前规定从前一个接插件中引出线）
4．锁址器上压降太厉害也会导致全部刷卡灯灭和红灯乱闪。
（解决方案：后半部分重新从机房引电）
5．干扰问题：如广告灯等干扰问题。
解决方案：
1．改进CAN模块的抗干扰性。
2，把CAN线和电源线分开走管道，CAN线最好用缠绕线。
4．接地处理上尽量专业。
和其他接地分开。
5．加粗线。
（经过网上查阅资料，目前的线已经够粗了，对与CAN线来说足够粗了）。
