AutoCAD实验指导书实验一熟悉AutoCAD基本环境及设置一实验目的1、熟悉AutoCAD的软硬件环境、启动、退出、文件管理等方法；2、熟悉AutoCAD的工作界面、系统配置的修改等；3、熟悉键盘和鼠标输入命令的方法。
二实验内容1、认识AutoCAD的硬件及设备配置，学习启动、退出AutoCAD；2、练习文件管理，包括新建文件、打开旧文件、保存、另存文件等操作；3、练习用“选项”对话框进行常用的缺省配置修改；4、练习用键盘和鼠标输入命令，学习工作界面中各部分功能区的使用。
三实验过程及说明1．启动AutoCAD进入WindowsXP开始界面后，用鼠标双击桌面上AutoCAD图标，或执行“开始”菜单中AutoCAD命令启动AutoCAD。
2．进入AutoCAD后基本练习1）新建一文件，分别用“从草图开始”、“使用样板”、“使用向导”三种创建方法；2）对应三种不同的创建新图的方法，练习绘图界限（LIMITS）、绘图单位（UNITS）等基本设置的操作；3）熟悉工作界面，主要包括：标题行、下拉菜单、功能区、绘图区、工具栏（标准、绘图屏幕菜单）、命令提示区、状态栏、滚动条、十字光标等，如图1-1所示；图1-1 AutoCAD 界面的构成4）了解系统配置选项的修改，通过“选项”对话框练习常用的三项修改：绘图背景色、按实际情况显示线宽、自定义右键功能；（选择“显示”选项卡，修改绘图区背景颜色为白色；选择“用户系统配置”选项卡，设置线宽随图层、按实际大小显示；选择“用户系统配置”选项卡，自定义右键功能。
）说明：其它选项的缺省配置是否修改，根据具体情况自定。
3．退出AutoCAD退出时，切不可直接关机（会丢失文件），应按下列方法之一进行：1）从下拉菜单中选取：“文件”→“退出”2）从键盘键入：EXIT或QUIT3）单击工作界面标题行右边的“关闭”按钮如果当前图形没有全部存盘，输入退出命令后，AutoCAD会弹出“退出警告”对话框，操作该对话框后，方可安全退出AutoCAD。
pscad 指导书

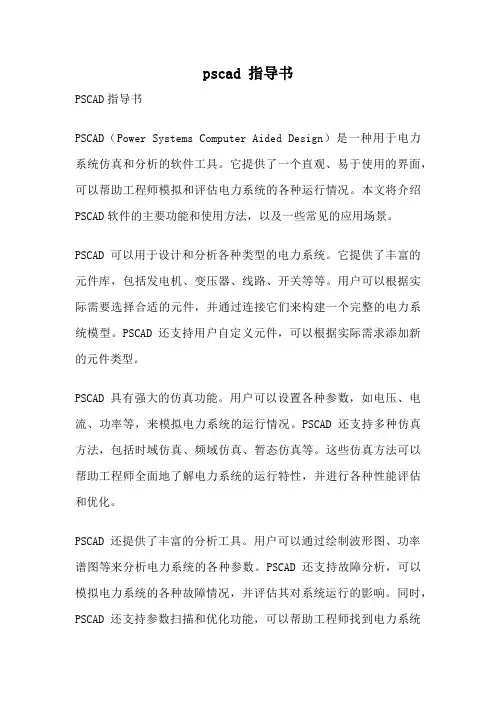

pscad 指导书PSCAD指导书PSCAD（Power Systems Computer Aided Design）是一种用于电力系统仿真和分析的软件工具。
它提供了一个直观、易于使用的界面，可以帮助工程师模拟和评估电力系统的各种运行情况。
本文将介绍PSCAD软件的主要功能和使用方法，以及一些常见的应用场景。
PSCAD可以用于设计和分析各种类型的电力系统。
它提供了丰富的元件库，包括发电机、变压器、线路、开关等等。
用户可以根据实际需要选择合适的元件，并通过连接它们来构建一个完整的电力系统模型。
PSCAD还支持用户自定义元件，可以根据实际需求添加新的元件类型。
PSCAD具有强大的仿真功能。
用户可以设置各种参数，如电压、电流、功率等，来模拟电力系统的运行情况。
PSCAD还支持多种仿真方法，包括时域仿真、频域仿真、暂态仿真等。
这些仿真方法可以帮助工程师全面地了解电力系统的运行特性，并进行各种性能评估和优化。
PSCAD还提供了丰富的分析工具。
用户可以通过绘制波形图、功率谱图等来分析电力系统的各种参数。
PSCAD还支持故障分析，可以模拟电力系统的各种故障情况，并评估其对系统运行的影响。
同时，PSCAD还支持参数扫描和优化功能，可以帮助工程师找到电力系统的最佳设计方案。
除了以上功能，PSCAD还具有一些高级功能。
例如，它可以与其他软件（如MATLAB、Simulink）进行耦合，实现更复杂的系统仿真。
PSCAD还支持并行计算和分布式计算，可以加速大规模电力系统的仿真计算。
此外，PSCAD还提供了丰富的学习资源，如帮助文档、示例文件、视频教程等，帮助用户快速上手并掌握软件的使用技巧。
PSCAD是一款功能强大、易于使用的电力系统仿真软件。
它可以帮助工程师模拟和评估电力系统的各种运行情况，并进行性能分析和优化。
无论是电力系统设计师、研究人员还是教育工作者，都可以通过使用PSCAD来提高工作效率和研究成果。
希望本指导书能够帮助读者更好地了解和使用PSCAD软件。
《Photoshop》实验指导书
Photoshop实验指导书编制系部：实验实训中心适用专业：计算机应用二0一三年编制目录实验一图层的使用练习 (12)实验二选区的创建和编辑练习 (16)实验三图像的绘制练习 (21)实验四图像的编辑练习 (25)实验五图像色彩的调整练习 (28)实验六路径的使用练习 (31)实验七文本的应用综合练习 (35)实验八图层的高级使用练习 (39)实验九通道和蒙板的使用练习 (43)实验十滤镜的使用练习 (47)Photoshop 基本操作1、认识Photoshop基本界面【操作提示】对照教材，熟悉“文件选单”、“编辑选单”、“图像选单”、“滤镜选单”、“图层选单”、“视图选单”、“帮助选单”和“工具箱”的有关功能。
一、工作区域包括以下组件：1. 菜单栏：菜单栏包含执行任务的菜单。
这些菜单是按主题进行组织的。
例如，“图层”菜单中包含的是用于处理图层的命令。
2. 选项栏：选项栏提供使用工具的选项。
大部分工具的选项显示在工具选项栏内，选项栏与上下文相关，并且会随所选工具的不同而变化。
选项栏内的一些设置（例如，绘画模式和不透明度）对于许多工具都是通用的，但是有些设置则专门用于某个工具（例如，用于铅笔工具的“自动抹掉”设置）。
您可以将选项栏移动到工作区域中的任何地方，并将它停放在屏幕的顶部或底部。
3. 工具箱：工具箱中存放着用于创建和编辑图像的工具。
第一次启动应用程序时，工具箱会出现在屏幕左侧。
工具箱中有些工具的选项会显示在上下文相关的工具选项栏中。
通过这些工具，您可以使用文字、选择、绘画、绘制、取样、编辑、移动、注释和查看图像。
通过工具箱中的其它工具，您还可以更改前景色/背景色、转到 Adobe Online、在不同的模式下工作以及在 Photoshop 和 ImageReady 应用程序之间跳转。
4. 调板窗 (也叫控制面板):调板窗可以帮助您在工作区域中组织调板。
Photoshop 选项栏包括一个调板窗，它可以帮助您组织和管理调板。
CAD实验指导书参考答案

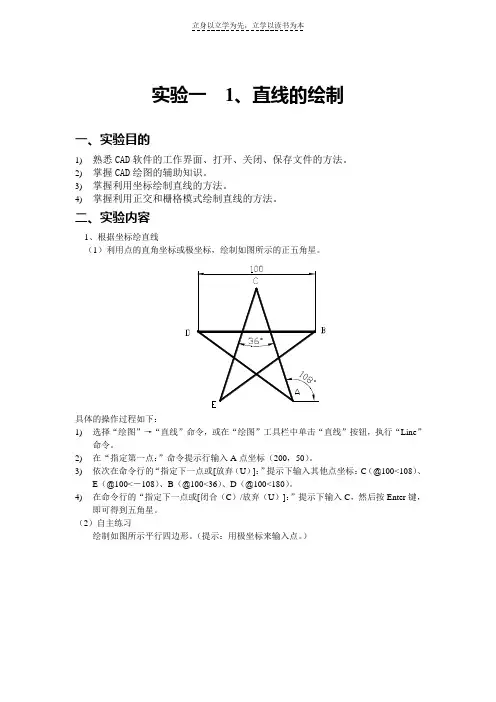

实验一1、直线的绘制一、实验目的1)熟悉CAD软件的工作界面、打开、关闭、保存文件的方法。
2)掌握CAD绘图的辅助知识。
3)掌握利用坐标绘制直线的方法。
4)掌握利用正交和栅格模式绘制直线的方法。
二、实验内容1、根据坐标绘直线（1）利用点的直角坐标或极坐标，绘制如图所示的正五角星。
具体的操作过程如下：1)选择“绘图”→“直线”命令，或在“绘图”工具栏中单击“直线”按钮，执行“Line”命令。
2)在“指定第一点：”命令提示行输入A点坐标（200，50）。
3)依次在命令行的“指定下一点或[放弃（U）]：”提示下输入其他点坐标：C（@100<108）、E（@100<－108）、B（@100<36）、D（@100<180）。
4)在命令行的“指定下一点或[闭合（C）/放弃（U）]：”提示下输入C，然后按Enter键，即可得到五角星。
（2）自主练习绘制如图所示平行四边形。
（提示：用极坐标来输入点。
）2、使用正交与捕捉模式画直线绘制如图所示的倾斜水槽。
具体操作过程如下：1)选择“工具”→“草图设置”命令，打开“草图设置”对话框，再进入“捕捉和栅格”选项卡。
2)选中“启用捕捉”和“启用栅格”复选框，分别在“捕捉X轴间距”、“捕捉Y轴间距”、“栅格X轴间距”和“栅格Y轴间距”文本框中输入20，在“角度”文本框中输入30。
同时选中“启用捕捉”和“启用栅格”。
设置完成后单击“确定”按钮关闭对话框。
3)选择“绘图”→“直线”命令，或在“绘图”工具栏中单击“直线”按钮，执行“Line”命令。
4)在“指定第一点：”命令提示行下，捕捉任意点A开始画直线。
5)在“指定下一点或[放弃（U）]：”提示下，向右上方移动光标，移动距离为6个栅格点。
6)单击可确定端点B，画出直线AB。
然后在“指定下一点或[放弃（U）]：”提示下，向左上方移动光标，移动距离为3个栅格点。
7)单击确定端点C，画出直线BC。
然后将光标向左下方移动两个栅格点。
CAD实验指导书
工程制图CAD实验指导书实验一AutoCAD的基本操作一、实验目的1 X熟悉AutoCAD系统界而：2、掌握AutoCAD环境设置：3、掌握在AUTOCAD工具栏、左键.中键和命令栏等的操作命令：4 .熟悉坐标系，掌握坐标输入方法。
二、实验要求掌握AutoCAD的启动、AutoCAD基本操作、命令输入方法、状态栏、图形的显示控制。
三、实验内容绘制下列图形四、思考题1 •选择方法左键框选从左往右与从右往左有什么区别？2•直线相对坐标，如何输入？一、实验目的学会AutoCAD的基本绘图直线、构造线.修剪。
二、实验要求：1.熟练掌握直线、构造线的绘制方法2、熟练修剪修改工具。
三、实验内容绘制下列图形45四、思考题「构造线一偏移如何用？2、再结朿命令后再次点击确立键的作用是什么？一、实验目的学会AutoCAD的基本绘图直线、构造线.修剪。
二、实验要求：1.熟练掌握直线、构造线的绘制方法2、熟练修剪修改工具。
三、实验内容绘制下列图形弧、多段线实验四:一、实验目的学会AutoCAD的基本绘图命令圆.圆弧、多段线二、实验要求：1.学习圆（C）、半径■圆、直径■圆及相切圆的绘图方法2、熟悉圆弧、多段线的方法三、实验内容实验五=正多边形、矩形、图案填充一、实验目的学会AutoCAD的基本绘图命令正多边形、矩形.图案填充命令操作及使用技巧。
二、实验要求：1.熟练掌握绘制给定长度和宽度的矩形的方法2、掌握多边形和图案填充的绘制方法，分辨内接于圆和外切于圆的不同三、实验内容525实验六：创建图块、多线一、实验目的学会AutoCAD创建图块、多线的基本修改命令二、实验要求：掌握创建图块、多线命令三、实验内容・伽实验七：面域、表格、多行文字、图形的修改一、实验目的学会AutoCAD的基本修改命令，而域、表格、多行文字、移动、镜像、偏移二、实验要求：掌握命令而域.表格、多行文字、移动、镜像、偏移三、实验内容实验八：图形的修改一、实验目的学会AutoCAD的基本修改命令，阵列、旋转、缩放、合并、圆角等二、实验要求：掌握命令阵列、旋转、缩放、合并、圆角等三、实验内容实验九：文本标注一、实验目的掌握AutoCAD的文本标注命令二、实验要求：1.掌握单行文本的输入2.掌握多行文本的输入3.掌握文本的编辑修改三、实验内容510.92「1388.07384.4801X4 巧20呢阳236547+0.05-0.01。
CAD制图 实验指导书
《CAD制图》上机实验指导书适用专业：工业工程制定人：刘勇贵州大学2014 年8 月前言本课程是学生在学习《计算机文化基础》、《工程图学》等课程基础上开设的一门计算机辅助软件应用的个性选修课，选用的是美国AUTODESK公司开发的计算机辅助设计绘图软件Auto CAD，该软件广泛应用于机械、建筑、广告、艺术、电子、数码等专业设计等领域，具有较强的系统性、创新性、针对性和实用性。
通过对该软件的学习，有助于学生熟悉机械工程图纸的设计及绘制，有助于加强学生对企业产品结构、产业结构、企业结构、管理结构和生产方式的了解，对工业等生产过程进行初步的系统规划与设计、评价与创新。
本课程主要介绍AutoCAD软件绘制工程图的基本功能、基本操作和相关技术，介绍二维图形编辑技巧、尺寸标注等知识。
为了使学生更好地理解和深刻地把握这些知识，训练和培养二位绘图、复杂曲面、以及面向专业方向的基本应用技能、共设置16学时上机内容。
本指导书的特点：不拘于形式与方法，以达到实验目的为目标，鼓励学生灵活采用所学知识实现其目的。
实验要求在《CAD制图》的课程实验过程中，要求学生做到以下几项：（1）遵守机房纪律，服从辅导教师指挥，爱护实验设备。
（2）预习实验指导书有关部分，认真做好实验内容的准备，就实验可能出现的情况提前作出思考和分析。
（3）仔细观察上机时出现的各种现象，记录主要情况，作出必要说明和分析。
（4）认真书写实验报告。
实验报告包括实验目的和要求，实验情况及其分析。
对需编程的实验，写出程序设计说明，给出源程序框图和清单。
（5）实验课程不迟到。
如有事不能出席，所缺实验一般不补。
目录1、实验一 AutoCAD界面熟悉和基本操作··············································································52、实验二简单图形的绘制····························································································83、实验三坐标捕捉及图形编辑···················································································104、实验四文本及标注·······································································································125、实验五综合练习············································································································156、实验报告格式··············································································································18实验一 AutoCAD界面熟悉和基本操作一、实验目的通过实验，理解和掌握如下内容：·AutoCAD软件的启动方法和界面的定制；·图层、单位和图幅的设置；·命令和数据的输入方法；·命令的重复终止和取消方法；·样板文件的制作；·图形文件的建立打开和存储；·退出系统的操作方法；二、实验器材（1）计算机一台。
《Photoshop》实验指导书(08-04-15)
《Photoshop》实验指导书实验一：书籍封面设计实验目的：通过本实验使学生掌握如何应用Photoshop软件系统，来设计并制作难度不大的平面图形。
实验内容与要求：本实验内容包括书籍的平面展开图和立体效果图两部分，其中平面展开图为主要内容。
封面要有背景、书名、作者和出版社等内容，这些内容均由自己虚构，其中作者是本人，出版社为内蒙古工业大学出版社。
封面背景要和书名（即书的内容）相统一。
实验步骤：1、构思。
2、收集素材。
3、制作图像：（1）制作平面图（2）制作立体图（3）制作图像背景及布图实验二：产品包装设计实验目的：通过本实验使学生能够使用Photoshop软件系统，设计并制作出具有一定难度的平面图形，能够运用明暗、阴影和倒影等的方法对立体效果图作进一步的处理。
同时要掌握立体效果图的制作技巧。
实验内容与要求：本实验内容包括平面展开图和立体效果图两部分。
包装设计上要有背景、产品名称、规格、注册商标和生产厂家等内容，这些内容均由自己虚构，其中生产厂家统一写内蒙古工业大学××厂，整个包装设计要和产品相协调。
立体效果图要有明暗和阴影处理。
实验步骤：1、构思。
2、收集素材。
3、制作图像：（1）制作平面图（2）制作立体图（3）制作图像背景及布图实验三：创意画设计实验目的：使学生能够灵活运用Photoshop软件系统，来表达自己的思想，把自己的想法变为现实。
实验内容与要求：设计并制作一张创意画，内容要简洁，主题要明确，艺术性要强。
实验步骤：1、构思。
2、收集素材。
3、制作图像。
画面要求及图像格式：分辨率200像素/英寸，纸张大小设置成26X19cm，主画面大小21X15cm，在主画面与纸张边之间写班级、姓名和指导老师，并可作一些简单的装饰。
图像一律采用JPEG格式，品质取最佳等级。
审查作业时间及地点：建05-1：5月6日上午上课教室城规05：5月8日上午上课教室建05-2：5月9日上午上课教室合格即可上交：文件命名要求：姓名+1（书籍封面）、姓名+2（包装）、姓名+3（创意画）。
AutoCAD实验指导书
实验1 基本操作练习一、实验学时：2二、实验类型：设计性三、开出要求：必修四、实验目的：1、了解AutoCAD绘图环境、界面的组成。
2、熟悉AutoCAD2010的界面，熟悉菜单的使用，特别是“文件”菜单，“编辑”菜单；熟悉标准工具栏、绘图工具栏以及编辑工具栏上的常用按钮。
五、实验内容及要求：绘制下图。
六、实验条件：计算机七、注意事项：1、用SA VE存盘时，注意记住自己的图形文件存放的路径，以便再次调用。
2、作图顺序、方法可自行调整。
实验2 图形编辑一、实验学时：2二、实验类型：设计性三、开出要求：必修四、实验目的：1.使用夹点编辑对象是一种非常方便和快捷的方法。
通过该实验，读者应了解夹点的编辑模式有那几种，掌握进行模式的切换方法和使用夹点进行各种编辑的方法。
2. 利用一个对象生成多个相同或相似对象的方法包括复制、镜像、阵列和偏移。
在绘图过程中，根据图形特点，对图形进行复制、镜像、阵列和偏移等操作，可以极大地提高绘图效率，节省绘图时间。
通过该实验，使读者掌握复制、镜像、阵列和偏移对象的方法，掌握构造选择集常用的方法，并了解他们的区别。
3. 在绘图过程中，综合使用绘图命令和编辑命令进行绘图是最快捷的方法。
通过绘制下列典型图形，可以体会有关命令应用特点，操作技巧，为绘制更复杂的图形打下基础。
五、实验内容：练习：绘制以下三图六、实验条件：计算机七、注意事项：夹持点的编辑。
实验3 平面图形的绘制一、实验学时：2二、实验类型：设计性三、开出要求：必修四、实验目的：1、熟悉AUTOCAD作图环境的定制；2、了解AUTOCAD作图的一般步骤。
3、熟悉常用编辑命令的使用。
4、熟悉层的设置，包括各层上颜色、线型的设置。
5、熟悉各绘图工具的使用、显示控制命令。
6、熟悉图案的填充。
7、了解块的定义、插入及编辑五、实验内容及要求：画如下图所示平面图形。
六、实验条件：计算机七、注意事项：1、在绘图过程中，注意灵活运用绘图工具和显示控制命令。
PSCAD实验指导书
电力系统故障仿真实验指导书（PSCAD/ EMTDC软件手册）（试用版）目录第一章 PSCAD/EMTDC软件介绍 (1)1.1 概述 (1)1.2 PSCAD/EMTDC软件的使用 (2)1.2.1 PSCAD/EMTDC基本操作方法 (2)1.2.2 PSCAD/EMTDC故障建模及仿真流程 (12)第二章实验项目 (17)实验一电力系统故障建模 (17)1、实验目的 (17)2、预习要求 (17)3、实验内容及步骤 (17)4、思考题 (18)5、实验报告 (18)实验二电力系统故障仿真分析 (18)1、实验目的 (18)2、预习要求 (18)3、实验内容及步骤 (18)4、思考题 (19)5、实验报告 (19)实验三 IEEE14bus系统建模（选做） (20)附录不同电压等级下的输电线路典型参数 (21)第一章 PSCAD/EMTDC软件介绍1.1 概述PSCAD/EMTDC是加拿大马尼托巴高压直流研究中心出品的一款电力系统电磁暂态仿真软件，PSCAD（Power Systems Computer Aided Design）是用户界面，EMTDC（Electromagnetic Transients including DC）是内部程序。
EMTDC最初代表直流暂态，是一套基于软件的电磁暂态模拟程序。
Dennis Woodford博士于1976年在加拿大曼尼托巴水电局开发完成了EMTDC的初版，编写这个程序的原因是因为当时现存的研究工具不能够满足曼尼托巴电力局对尼尔逊河高压直流工程进行强有力和灵活的研究的要求。
自此之后程序被不断开发，至今已被广泛地应用在电力系统许多类型的模拟研究，其中包括交流研究，雷电过电压和电力电子学研究。
EMTDC开始时在大型计算机上使用。
然后在1986年被移植到Unix系统和以后的PC机上。
PSCAD代表电力系统计算机辅助设计，PSCAD的开发成功，使得用户能更方便地使用EMTDC进行电力系统分析，使电力系统复杂部分可视化成为可能，而且软件可以作为实时数字仿真器的前置端。
PSCAD简明使用手册及实验指导1
PSCAD简明使用手册及实验指导1PSCAD简明使用手册Chapter 1: EMTDC/PSCAD简介21.1 功能2 1.2 技术背景2 1.3 主要的研究范围 3 1.4 目前应用情况5 1.5 各版本限制61.6 目前最新版本：PSCAD 第四版 6 Chapter 2: 安装及License设置82.1 安装8 2.2 License设置11Chapter 3: PSCAD工作环境153.1 术语和定义163.1.1 元件16 3.1.2 模块17 3.1.3 工程17 3.2 各工作区介绍183.2.1 工作空间窗口18 3.2.2 输出窗口233.2.3 设计编辑器253.3 工作区设置26 3.4 在线帮助系统27 Chapter 4: 基本操作4.1 工程29 4.2 元件和模块334.2.1 元件33 4.2.2 模块364.3 常用工具栏及快捷键364.3.1常用工具栏36 4.3.2快捷键40Chapter 5: 在线绘图和控制43 295.1 控制或显示数据的获取43 5.2 图形框455.3 图、曲线及轨迹47 5.4 在线控制器及仪表50 5.5 几种特殊表计525.5.1 XY绘图52 5.5.2多测计54 5.5.3相量计56错误！未定义书签。
Chapter 1: EMTDC/PSCAD简介Dennis Woodford博士于1976年在加拿大曼尼托巴水电局开发完成了EMTDC（电磁暂态仿真程序）的初版，是一种世界各国广泛使用的电力系统仿真软件，PSCAD是其用户界面，PSCAD的开发成功，使得用户能更方便地使用EMTDC进行电力系统分析，使电力系统复杂部分可视化成为可能，而且软件可以作为实时数字仿真器的前置端。
可模拟任意大小的交直流系统。
操作环境为：UNIX OS, Windows95, 98,NT等；Fortran 编辑器；浏览器和TCP/IP协议。
1.1 功能可以发现系统中断路器操作、故障及雷击时出现的过电压可对包含复杂非线性元件（如直流输电设备）的大型电力系统进行全三相的精确模拟，其输入、输出界面非常直观、方便进行电力系统时域或频域计算仿真电力系统谐波分析及电力电子领域的仿真计算实现高压直流输电、FACTS（柔性交流输电系统）控制器的设计1.2 技术背景程序EMTDC（Electro Magnetic Transient in DC System）是目前世界上被广泛使用的一种电力系统仿真分析软件，它即可以研究交直流电力系统问题，又能完成电力电子仿真及其非线性控制的多功能（Versatile Tool）工具。
CAD方案实训指导书
CAD方案实训指导书《CAD方案实训指导书》年学期专业：班级：小组：成员：实训时间：指导教师：成绩：批改时间：前言本实训课程的内容主要以CAD制图软件来绘制室内设计方案的施工图。
目的是使学生通过制图软件来进行室内方案设计，模拟工作中的具体方案来进行设计，并以CAD施工图纸的方式来表达设计意图。
通过室内设计方案中的施工图的练习，能进一步的理解室内设计中空间，锻炼学生的实际操作能力，对后期学生实习提供一定的帮助。
本实训课程应完成的考核作业内容：每名学生单独绘制一套室内设计方案中的施工图。
其中包含平面图、立面图、详图。
本实训课程应完成的考核作业要求：1、所有图纸均由CAD软件绘制，平面图和立面图空间设计合理，能体现出空间功能性和艺术性的统一，家具布置符合人体工程学。
2、图例准确，尺寸标准完整，不可抄袭复制。
目录一、实训目的............................................................................ 错误!未定义书签。
二、实训准备............................................................................ 错误!未定义书签。
三、实训要求 (1)四、实训内容 (2)五、实训成绩考核.................................................................... 错误!未定义书签。
《CAD方案实训指导书》适用专业：实训时间：指导教师：编写日期：小组成员：一：实训目的本实训的目的是使学生通过制图软件来进行室内方案设计，模拟工作中的具体方案来进行设计，并以CAD施工图纸的方式来表达设计意图。
通过室内设计方案中的施工图的练习，能进一步的理解室内设计中的空间，提高学生的软件绘图能力，对后期学生实习提供一定的帮助。
AutoCAD实验指导书(范例)
AutoCAD实验指导书(范例)目录一、实验目的与要求二、方法与步骤三、实验过程及内容正文一、实验目的与要求二、方法与步骤三、实验过程及内容四、实验报告填写要求学生需要及时填写实验报告，填写内容为各实验项目最后一项综合练题的解题步骤，并注明各步骤的命令参数。
由于实验时间有限，学生对课程的掌握不同，除安排上机实验之外应另外自行安排时间研究、解决相关知识及问题。
本实验旨在对学生进行AutoCAD的综合考核。
在考核中，学生将需要绘制一份符合要求的二维或三维图形，并添加文字、表格、尺寸标注等信息。
通过本考核，学生将展示他们在AutoCAD中所学的知识和技能，检验他们的实际操作能力。
以“单元平面图zoom练”文件为练对象。
1）使用“选择”命令，选择“主卧”区域内的所有图形对象。
2）使用“选择”命令，选择“主卧”区域内的某一个图形对象。
3）使用“选择”命令，选择“主卧”区域外的所有图形对象。
4）使用“选择”命令，选择“主卧”区域外的某一个图形对象。
4．捕捉快捷菜单的调用1）在“单元平面图zoom练”文件中，选择一个图形对象，右键单击鼠标，调出捕捉快捷菜单。
2）在捕捉快捷菜单中，选择“中心点”，观察图形对象中心点的位置。
1. 按照教材第39页的案例，我们可以使用两种方法来绘制一个200长，100高的矩形。
第一种是参数法，我们可以指定第一点后，使用参数D，然后按照提示，分别输入200和100。
第二种是相对坐标法，我们可以指定第一点后，输入相对坐标“@200,100”。
3. 按照教材第41页的案例，我们可以使用正多边形命令来绘制一个正六边形。
5. 按照教材2.4节的内容，我们可以练图案填充命令，如图2-6所示。
1. 实验目的：学会AutoCAD的基本修改命令，能够根据绘图要求采用适当绘图命令与修改进行图形绘制。
- 复制命令：打开随书光盘“案例文件\第3章\3.1.1复制copy例图”文件，执行复制命令，将例图中的矩形随意复制。
CAD计算机绘图实习指导书,学生用
计算机绘图实验指导书易素君编臧德彦审东华理工大学目录实验一基本操作入门------------------------------------------1实验二绘图及编辑命令的使用方法------------------------------5实验三工程图中的文字输入、尺寸标注及绘图环境的设置---------------9实验四等轴测图的画法-----------------------------------------------------------11实验五工程图绘图实例练习-----------------------------------------------------14实验一基本操作入门一、实验目的和要求（一）熟悉AutoCAD绘图界面。
（二）掌握调入绘图命令的方法。
（三）掌握直线、圆、圆弧、多边形等常用绘图命令的绘图方法。
（四）掌握删除、修剪、偏移、镜像、移动、复制等常用修改编辑命令的用法。
二、上机准备：（一）熟悉启动AutoCAD的操作程序。
（二）熟悉绘图和修改工具栏在界面中的位置以及调入绘图命令的基本方法。
（三）熟悉状态栏在界面中的位置以及状态栏中工具的用途及设置方法。
（四）了解鼠标左右键及键盘上Esc键的用法。
（五）文件的保存。
三、上机操作（一）开机进入程序，双击AutoCAD图标，打开AutoCAD操作界面。
（二）新建文件：启动对话框→选默认设置→公制→确定。
（三）文件取名为：（学号）实验一.dwg ,例如（四）设置对象捕捉：直接将鼠标放在状态栏中的对象捕捉按钮上点鼠标右键→设置→对象捕捉→全部选择→确定，按下状态栏中的对象捕捉按钮及对象追踪按钮。
（五）保存文件：全部图形画完后打开文件菜单→另存为→找到保存路径→确定。
四、绘图步骤（一）图1-1绘图步骤：(重点掌握坐标输入的几种方法。
注意：所有坐标均在英文输入法状态下输入。
)调用绘图工具栏中的直线命令，根据命令行提示，具体操作如下：1)调用直线命令后，在命令行输入60,60（说明：输入绝对坐标）2)命令行提示指定下一点时在命令行输入相对坐标@100,0，回车。
计算机绘图AutoCAD试验指导书
计算机绘图AutoCAD试验指导书《计算机绘图》实验指导书⽬录实验⼀熟悉AUTOCAD软件界⾯及设置实验指导书 (1)实验⼆创建对象及控制显⽰区域实验指导书 (2)实验三对象特性及选择⽅式实验指导书 (6)实验四基本绘图实验指导书 (10)实验五编辑命令实验指导书 (13)实验六边界图案填充实验指导书 (16)实验七⽂字及⽂字样式实验指导书 (18)实验⼋尺⼨标注实验指导书 (21)实验九图块建⽴及查询实验指导书 (25)实验⼀熟悉AutoCAD 软件界⾯及设置实验指导书课程名称计算机绘图实验项⽬名称熟悉AutoCAD 软件界⾯及设置实验项⽬编号：学时数：1实验室名称：⼀、⽬的要求：1. 熟悉AutoCAD 软件的基本界⾯；2. 熟悉⼯作环境如：⽤户界⾯、命令窗⼝、⼯具栏、状态、⼯具\选项设置等内容；3.熟悉绘图空间，掌握观察图形的⽅法。
⼆、实验内容：1.绘图区域、命令窗⼝、⽂本窗⼝、状态栏、菜单栏、⿏标右击、⼯具栏、对话框、帮助、⼯具\选项；2.练习创建新⽂件；3.图形单位和精度等设置。
三、实验指导：1.熟悉绘图区域等基本界⾯１）启动AutoCAD 软件：单击[开始]按钮，再依次点击[程序]、[AutoCAD 2004]、[AutoCAD 2004]菜单。
或双击桌⾯上的[AutoCAD 2004]程序图标或依次单击[开始]、[运⾏]菜单，在弹出的“运⾏”对话框的⽂本框中输⼊“acad.exe ”，然后单击[确定]按钮。
2）对菜单栏的内容“⽂件”、“编辑”、“视图”、“插⼊”、“格式”、“⼯具”、“表格”、“窗⼝”、“帮助”进⾏练习，并认识熟悉软件界⾯，如图1-1所⽰。
图1-1 AutoCAD 2007软件界⾯3）对命令窗⼝进⾏练习，熟悉其作⽤——要通过键盘输⼊命令，请在命令⾏中输⼊完整的命令名并按 ENTER 或SPACEBAR 键，或在定点设备上单击右键。
4）熟悉⽂本的作⽤及其调⽤⽅式，利⽤F2键进⾏。
photoshop实验指导书
photoshop实验指导书潞城市职业高中Photoshop》实验指导书《实验一熟悉Photoshop环境一、实验内容1、启动和退出Photoshop；2、矢量；3、文件格式；4、工作区域划分；5、工作面板控制；二、实验目的及要求掌握Photoshop使用的基础，包括Photoshop的安装与删除，以及启动和退出，桌面环境，文件的存取，窗口操作，系统参数等的设置，为后面的操作打下基础。
三、实验条件及要求计算机 /华硕661/40GGFX5200/256M DDR内存以上档次计算机，photoshop软件。
三、实验相关知识点Photoshop工作界面；基本操作方法。
四、实验实施步骤1、熟悉PHOTOSHOP窗口内容：主要包括标题栏、菜单栏、工具箱、控制面板和状态栏、图象xx窗口等；2、新建、打开图像文件新建一个文件，宽度为800像素、高度为600像素、分辨率为200ppi、模式为RGB、背景为白色的文件。
在“源图像”中打开一名为“*.tif”的文件。
3、保存图像文件将“源图像”中“*.tif”文件另存为“*.jpg”。
试比较*.tif和*.jpg 文件量的大小。
4、修改图象尺寸和分辨率将“源图像”中“*.tif”文件修改为：宽度为400像素、高度为300像素、分辨率为100ppi。
存为一新的文件“***”。
5、修改画布大小将“源图像”中“*.tif”文件的画布大小修改为：宽度为32厘米、高度为261厘米。
存为一新的文件“***”6、图象的模式转换五、思考问题1、控制面板组包括几个控制面板，各自的作用是什么？2、怎样切换工作界面的标准屏幕模式、带有菜单栏模式和全屏幕模式？实验二 photoshop基本操作一、实验内容1、photoshop工作界面的个性化设置；2、图像的显示效果的设置、辅助工具的设置；3、图层的操作。
二、实验目的及要求通过实验操作，让学生掌握photoshop工作界面的个性化设置、图像的显示效果的设置、辅助工具的设置以及图层的基本内容等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统仿真实验指导书 （PSCAD/ EMTDC）目 录第一章 PSCAD/EMTDC软件介绍 (1)1.1 概述 (1)1.2 PSCAD/EMTDC软件的使用 (2)1.2.1 PSCAD/EMTDC基本操作方法 (2)1.2.2 PSCAD/EMTDC故障建模及仿真流程 (10)第二章实验项目 (14)实验一 电力系统故障建模 (14)1、实验目的 (14)2、预习要求 (14)3、实验内容及步骤 (14)4、思考题 (15)5、实验报告 (15)实验二 电力系统故障仿真分析 (16)1、实验目的 (16)2、预习要求 (16)3、实验内容及步骤 (16)4、思考题 (16)5、实验报告 (17)实验三 IEEE14bus系统建模（选做）...... 错误!未定义书签。
附录不同电压等级下的输电线路典型参数.. (18)第一章 PSCAD/EMTDC软件介绍1.1 概述PSCAD/EMTDC是加拿大马尼托巴高压直流研究中心出品的一款电力系统电磁暂态仿真软件，PSCAD（Power Systems Computer Aided Design）是用户界面，EMTDC （Electromagnetic Transients including DC）是内部程序。
EMTDC最初代表直流暂态，是一套基于软件的电磁暂态模拟程序。
Dennis Woodford 博士于1976年在加拿大曼尼托巴水电局开发完成了EMTDC的初版，编写这个程序的原因是因为当时现存的研究工具不能够满足曼尼托巴电力局对尼尔逊河高压直流工程进行强有力和灵活的研究的要求。
自此之后程序被不断开发，至今已被广泛地应用在电力系统许多类型的模拟研究，其中包括交流研究，雷电过电压和电力电子学研究。
EMTDC开始时在大型计算机上使用。
然后在1986年被移植到Unix系统和以后的PC机上。
PSCAD代表电力系统计算机辅助设计，PSCAD的开发成功，使得用户能更方便地使用EMTDC进行电力系统分析，使电力系统复杂部分可视化成为可能，而且软件可以作为实时数字仿真器的前置端。
可模拟任意大小的交直流系统。
PSCAD V1 1988年首先在阿波罗工作站上使用，然后大约在1995年PSCAD V2开始应用。
PSCAD V3以PC Windows作为平台，在1999年面世。
目前最新版本的是PSCAD V4.2.1。
用户可以通过调用随EMTDC 主程序一起提供的库程序模块或利用用户自己开发的元部件模型有效地组装任何可以想象出的电力系统模型和结构。
EMTDC 的威力之一是可以较为简单地模拟复杂电力系统, 包括直流输电系统和其相关的控制系统。
采用 PSCAD/EMTDC 进行的典型模拟研究包括：●一般的交流电力系统电磁暂态研究●直流输电结构和控制●FACTS(灵活交流输电系统)元部件模型●由于故障、断路器操作或雷电冲击引起的电力系统的过电压研究●绝缘配合研究●谐波相互影响研究●静止补偿器研究●非线性控制系统研究●变压器饱和研究, 如铁磁振荡和铁芯饱和不稳定性研究●同步发电机和感应电动机的扭矩效应和自励磁研究●陡前波分析●研究当一台多轴系发电机与串补线路或电力电子设备相互作用时的次同步谐振现象●向孤立负荷送电电力系统数字仿真实验室使用PSCAD/EMTDC主要进行一般的交流电力系统电磁暂态研究，进行简单和复杂电力系统的故障建模及故障仿真，分析电力系统故障电磁暂态过程。
1.2 PSCAD/EMTDC软件的使用1.2.1 PSCAD/EMTDC基本操作方法1. PSCAD/EMTDC主界面PSCAD/EMTDC主界面如图1－1所示。
图1－1 PSCAD/EMTDC主界面菜单栏：包括文件、编辑、视图、编译、窗口、帮助选项。
工具栏：基本工具，如保存、打印、撤销、缩放、连线、创建新元件等。
编译运行按钮：包括编译、连接、运行。
主元件库：Master Library库，包含大量常用的元件模型，启动PSCAD/EMTDC软件时会自动加载这个库，从库中选择元件进行建模。
项目窗口：包含所有加载进来的库和例子。
可以同时加入多个项目，但一个时刻只能有一个项目处于活动状态（即显示蓝色，可以编译）。
在项目名称上点右键，在列出的菜单条中选择Set as Active可将项目设为活动状态。
状态栏：显示当前例子状态。
在编译运行时会显示进度，完成后显示Ready。
项目窗口切换：在例子、记录信息和文件之间切换，一般不用。
消息窗口：显示例子的编译运行信息，没有错误显示为绿色，有错误以红色显示，双击红色消息则在工作区指示出错误地方。
工作区窗口切换：使工作区在电气连接图、模块结构图、参数、编程代码等显示界面切换。
主工作区：在此绘制电力系统电气连接图，可以绘制成多层。
元件库栏：包含一些常用的基本元件，这些元件主库里面都有，放在这儿只是方便使用，直接点击即可选中到工作区。
2.主元件库（Master Library）主元件库如图1－2所示，在Main下双击名称，工作区则显示库中包含的元件，复制到项目工作区即可。
每个元件库对应的元件模型见图下。
图1－2 Master Library库Passive：电阻、电感、电容，三相负荷以及RLC组成的无源滤波支路。
Sources：单相和三相电压源、电流源、多相谐波源。
Meters：测量元件库，电压电流及功率测量仪表。
I/O_Devices：输出通道、波形显示及各种输入输出控制开关等。
Transformers：单相或三相(耦合或理想)变压器(双绕组和三绕组)。
Breakers_Faults：单相或三相逻辑控制断路器和故障模型。
Tlines：输电线的分布参数模型。
Cables：电缆模型。
PI_sections：输电线的∏型等值线路。
Machines：各种电机，包括汽轮机、水轮机等。
HVDC_FACTS_PE：高压直流输电和灵活交流输电模型库。
CSMF：各种控制模块和计算模块。
Miscellaneous：杂项，包括数据标签、多维信号输入、信号分离等。
Logical：逻辑电路库，包含常见的逻辑控制单元。
Sequencer：信号或命令发生器。
Protection：继电器和继电保护单元。
Imports_Exports_Labels：输入输出标签。
Data_Recorders－Readers：其它运行信息或记录的波形可以通过此输入到当前例中。
3.元件库栏元件库栏中是简单的元件模型，如图1－3所示，图中标出了较常用的元件模型。
图1－3 元件库栏连接线是连接同一节点处的元件，不能作输电线；电流表两端接入电路中，测量相电流；线电压表接于两相之间；相电压表接在一相上；功率表两端接入电路中；输电线路有架空线和电缆；接口作为输电线的终止端点连接输电线和其他元件；提取信号是从元件引脚接出信号或将一个多维信号一个一个分离出来；聚合是将多维信号接在一个引脚上；信号标签给信号命名；整常数和实数用于给变量或引脚赋值；输出通道是将所有需要输出或显示的量都要通过此接出；控制开关包括滑动触头(slider)、开关(switch)、按钮(button)及调节控制盘(dial),运行中可以在线控制参数值；图表框显示波形图。
4.元件参数设置在电力系统故障建模及仿真中，主要需设置电源、传输线路和变压器的参数。
电源参数主要包括内阻、电压（线电压）、频率、相角。
变压器参数主要包括额定电压、基频、容量、接线方式（星形或三角）。
传输线参数：传输线是电力系统非常重要的元件，由于频率属性和对地回路，传输线不是一个线性元件，在PSCAD库中传输线有两种模型：集中参数和分布式参数模型集中参数π模型：在频域分析中，π模型能够比较精确，但在时域分析中，特别是长线路仿真，π模型的精确度就会大受影响，因此它一般只作为短传输线路的仿真模型。
π模型在主库的PI_sections 中，如图1－10所示，两端可以直接接入电路中。
双击元件出现对话框设置基频、线路长度、线路每单位长度的正序、零序参数（电感、电阻和电容）；PICOUPLED SECTION SECTIONPI2 CIRCUIT PI sections图1－10 传输线的π模型分布参数模型：Bergeron 模型、频率决定参数模型Frequency Dependent (Mode) Model 、Frequency Dependent (Phase) Model 。
Bergeron 模型是一种基于行波原理的常频率模型，它能精确的模拟基频稳态时输电线路的阻抗（导纳），但在模拟暂态过程或谐波严重时的阻抗时，将不准确。
该模型常用于潮流的计算、一般保护的设计等。
频率决定参数模型Frequency Dependent (Mode) Model 、Frequency Dependent (Phase) Model 都能反映线路的频率响应，因此它对暂态过程和谐波严重时的线路有更好的仿真。
库中的Tline 和Cable 分别是架空线和电缆的分布式参数模型。
以架空线为例：选中到工作区，双击传输线，出现如图1－11对话框，输入名称、基频和长度，Termination Style 是选择线路终止类型，选Remote Ends 则线路端点不和其它元件物理上直接连接，需要用图1－3中所示的接口和其他元件连接；Direct Connection 是线路端点直接与其他元件连接，不需要接口。
（要注意Direct Connection 线路单根显示，只能和单相显示的元件连接）图1－11 基本结构设置点Edit 进入选择模型和结构的界面，在界面空白处点右键，出现如图1－12菜单条，在Choose Model 中选择模型，在Add Tower 中选择杆塔结构。
Bergeron 模型需设置线路每单位长度的正序、零序参数（电感、电阻和电容）；频率决定参数模型需设置杆塔的参数、导线参数（导线半径、电阻等）。
图1－12 线路模型和结构选择5.故障和断路器设置Breakers_Faults 库中故障模型有图1－13所示三种。
其中（b）只能接于以单相模式显示的电气连接图中；三相显示的视图，可以接（a），也可以在每一相上都接一个（c）。
FAULTS C BAA->G Timed Fault Logic A->G Timed Fault Logic Timed Fault Logic Fault Fault（a ）三相（可设置哪一项故障） (b) 三相的单线视图 (c)单相图1－13 故障模型双击Fault 块出现图1－14对话框，在下拉框中有结构、故障和正常时的电阻值、故障电流名称、故障类型等设置选项。
在结构设置中，Fault Type Control 是选择故障类型控制，Internal 表示可以在故障类型设置选项下自己设置故障类型，External 表示从外部输入控制量控制故障类型，图1－14 故障设置双击Timed Fault Logic 块出现图1－15对话框，设置故障开始时间和持续时间，图中表示0.4s 时发生故障，故障持续1s。
