课题三台电机顺序起动控制电路
三台电机顺序启动逆向停止控制电路图及工作原理
三台电机顺序启动逆向停止控制电路图及工作原理文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）三台电机顺序启动逆向停止控制电路图及工作原理工作过程分析：一、启动过程：1）按下启动按钮SB1，KM1线圈得电吸合，通过其常开触点KM1和KT4延断触点实现自锁，时间继电器KT1得电，开始计时；2） KT1计时时间到，其延闭触点KT1闭合，KM2线圈德电吸合，并通过常开触点KM2、KT3延断触点实现自锁；同时，KM2常闭触点分断，断开时间继电器KT1，其延闭触点KT1立即复位，时间继电器KT2得电，开始计时；3） KT2计时时间到，其延闭触点KT2闭合，KM3线圈得电吸合，并通过常开触点KM3、KA常闭触点实现自锁；同时，KM3常闭触点分断，断开时间继电器KT2，其延闭触点KT2立即复位；4）启动过程完毕。
二、停止过程：1）停止过程：KM1、KM2、KM3启动完成，其常开触点KM1、KM2、KM3闭合，此时按下停止按钮SB2，中间继电器KA得电吸合，常开触点闭合，KA 的常闭触点分断，解除KM3自锁，KM3线圈失电分断;同时KM3常闭触点复位，中间继电器KA通过KM1常开触点闭合、KA常开触点闭合实现自锁; 时间继电器KT3得电开始计时；2） KT3计时时间到，其延断触点KT3分断，解除KM2自锁，KM2线圈失电分断；同时KT3其延闭触点闭合启动KT4，时间继电器KT4得电开始计时;3） KT3计时时间到, 其延断触点KT4分断，解除KM1自锁，KM1线圈失电分断;4） KM1常开触点分断，解除中间继电器KA自锁, 线圈失电分断; 同时断开时间继电器KT3, 其延闭触点KT3、延断触点KT3立即复位；其延闭触点KT3复位断开时间继电器KT4，延断触点KT4立即复位。
5）停止过程完毕。
三、SB3为紧急停止按钮。
项目2-3 三台电机顺序启停的控制
16位指其设定值及当前值寄存器为二进制16位寄存 器，其设定值在K1～K32767范围内有效。设定值K0与 K1意义相同，均在第一次计数时，其触点动作。计数器 设定值，除了常数外，也可间接通过数据寄存器设定。 使用计数器C100～C199时，即使停电，当前值和输出 触点的置位/复位状态，也能保持。
（3）PLC控制系统电气原理图（见图2-3-5）
L1 L2 L3 QF KM1 FR1 KM2 FR2 KM3 FR3
COM SB1 X000
FR1 T FR1 FR2 FR3 FU2 COM
FU1
L N
P
Y000 Y001 Y002 KM3 KM2 KM1
X001 X002 X003
L C
FR2 FR3
可编程控制器应用技术
三菱FX2N系列PLC教学课件
模块二：基本指令的使用
项目2－3 三台电机顺序启停的控制
南京技师学院PLC精品课程课题组
一、复习提问:
根据已知梯形图画出对应的时序图。
二、情景模拟：
• 在工业生产中，经常要求多台电机按照一定的顺
序进行启停，来完成生产某一流程。下面是三台
电机的控制要求，试完成PLC控制系统的设计。 • 按下SB1，M1、M2、M3三台电机按时序图2-31所示运行；要求它们相隔5s启动，各运行10s停 止，并循环。元件功能分析见表2-3-1所示。
X000 0 X001 3 C0 7 （ Y000 ） （ C0 K5 ） X001 当前值 1 Y000 2 3 4 5 RST C0 X000
图2-3-2 16位增计数器应用实例
图2-3-2中，X0常开触点接通后，C0被复位，它对 应的位存储单元被置0，它的常开触点断开，常闭触点接 通，同时其计数当前值被置为0。X1作计数输入信号， 当计数器的复位输入电路断开，计数输入电路由断开变 为接通（即计数脉冲的上升沿）时，计数器的当前值加1， 在5个计数脉冲之后，C0的当前值等于设定值5，它对应 的位存储单元的内容被置1，其常开触点接通，常闭触点 断开。再来计数脉冲时当前值不变，直到复位输入电路 接通，计数器的当前值被置为0。

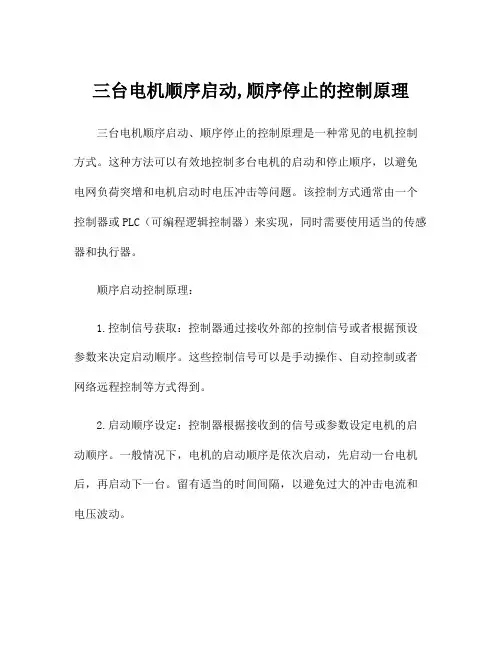

三台电机顺序启动,顺序停止的控制原理
三台电机顺序启动,顺序停止的控制原理三台电机顺序启动、顺序停止的控制原理是一种常见的电机控制方式。
这种方法可以有效地控制多台电机的启动和停止顺序，以避免电网负荷突增和电机启动时电压冲击等问题。
该控制方式通常由一个控制器或PLC（可编程逻辑控制器）来实现，同时需要使用适当的传感器和执行器。
顺序启动控制原理：1.控制信号获取：控制器通过接收外部的控制信号或者根据预设参数来决定启动顺序。
这些控制信号可以是手动操作、自动控制或者网络远程控制等方式得到。
2.启动顺序设定：控制器根据接收到的信号或参数设定电机的启动顺序。
一般情况下，电机的启动顺序是依次启动，先启动一台电机后，再启动下一台。
留有适当的时间间隔，以避免过大的冲击电流和电压波动。
3.启动信号发送：控制器根据启动顺序的设定，通过相应的输出口，发送电机启动信号。
这些启动信号一般是通过继电器、接触器或者固态继电器等来实现的。
4.电机启动：接收到启动信号的电机得到电源供电，启动它们的转子。
电机启动后，其负载会逐渐增加，电流也会逐渐增大。
这时需要考虑电源的容量和线路的承载能力，以避免电源过载或线路短路等安全问题。
5.电机启动间隔：在启动下一台电机之前，通常需要等待上一台电机达到满负载或指定转速。
这个间隔时间可以根据电机负载情况、电源供应能力和系统要求来进行灵活调整。
6.启动顺序结束：当所有电机都按照设定的启动顺序逐个启动后，顺序启动控制原理就完成了。
此时可以进行下一步操作或者由控制器进入其他工作状态。
顺序停止控制原理：1.控制信号获取：通过外部信号或者控制参数，控制器判断电机的停止顺序，并开始执行停止控制。
2.停止顺序设定：控制器根据接收到的信号或参数，设定电机的停止顺序。
一般情况下，电机的停止顺序与启动顺序相反，即先停止一台电机后，再停止下一台电机。
3.停止信号发送：控制器根据停止顺序的设定，通过相应的输出口，发送电机停止信号。
这些停止信号一般也是通过继电器、接触器或者固态继电器等来实现的。
三台电机顺序启动逆向停止控制电路图及理论教程745(杂项)
工作过程分析：
一、启动过程：
∙按下启动按钮，线圈得电吸合，通过其常开触点和延断触点实现自锁，时间继电器得电，开始计时。
∙计时时间到，其延闭触点闭合，线圈德电吸合，并通过常开触点、延断触点实现自锁。
同时，常闭触点分断，断开时间继电器，其延闭触点立即复位，时间继电器得电，开始计时。
∙计时时间到，其延闭触点闭合，线圈得电吸合，并通过常开触点、常闭触点实现自锁。
同时，常闭触点分断，断开时间继电器，其延闭触点立即复位。
∙启动过程完毕。
∙停止过程：
∙停止过程：、、启动完成，其常开触点、、闭合，此时按下
停止按钮，中间继电器得电吸合，常开触点闭合，的常闭触点分断，解除自锁，线圈失电分断;同时常闭触点复位，中间继电器通过常开触点闭合、常开触点闭合实现自锁; 时间继电器得电开始计时。
∙计时时间到，其延断触点分断，解除自锁，线圈失电分断。
同时其延闭触点闭合启动，时间继电器得电开始计时;
∙计时时间到, 其延断触点分断，解除自锁，线圈失电分断; ∙常开触点分断，解除中间继电器自锁, 线圈失电分断; 同时断开时间继电器, 其延闭触点、延断触点立即复位。
其延闭触点复位断开时间继电器，延断触点立即复位。
∙停止过程完毕。
三、为紧急停止按钮。

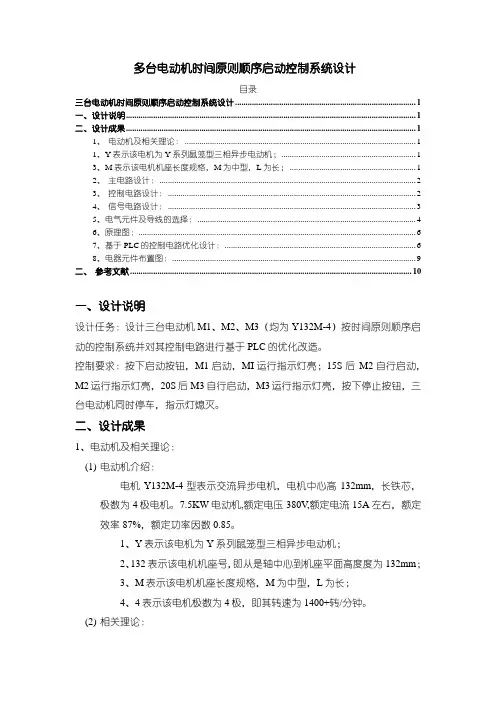

《多台电动机时间原则顺序启动控制系统设计3100字》
多台电动机时间原则顺序启动控制系统设计目录三台电动机时间原则顺序启动控制系统设计 (1)一、设计说明 (1)二、设计成果 (1)1、电动机及相关理论： (1)1、Y表示该电机为Y系列鼠笼型三相异步电动机； (1)3、M表示该电机机座长度规格，M为中型，L为长； (1)2、主电路设计： (2)3、控制电路设计： (2)4、信号电路设计： (3)5、电气元件及导线的选择： (4)6、原理图： (6)7、基于PLC的控制电路优化设计： (6)8、电器元件布置图： (9)二、参考文献 (10)一、设计说明设计任务：设计三台电动机M1、M2、M3（均为Y132M-4）按时间原则顺序启动的控制系统并对其控制电路进行基于PLC的优化改造。
控制要求：按下启动按钮，M1启动，MI运行指示灯亮；15S后M2自行启动，M2运行指示灯亮，20S后M3自行启动，M3运行指示灯亮，按下停止按钮，三台电动机同时停车，指示灯熄灭。
二、设计成果1、电动机及相关理论：(1)电动机介绍：电机Y132M-4型表示交流异步电机，电机中心高132mm，长铁芯，极数为4极电机。
7.5KW电动机,额定电压380V,额定电流15A左右，额定效率87%，额定功率因数0.85。
1、Y表示该电机为Y系列鼠笼型三相异步电动机；2、132表示该电机机座号，即从是轴中心到机座平面高度度为132mm；3、M表示该电机机座长度规格，M为中型，L为长；4、4表示该电机极数为4极，即其转速为1400+转/分钟。
(2)相关理论：顺序控制，是指按照生产工艺预先规定的顺序，各个执行机构自动地有秩序地进行操作，在工业生产和日常生活中应用十分广泛，例如搬运机械手的运动控制、包装生产线的控制、交通信号灯的控制等。
顺序控制有三个要素：转移条件、转移目标和工作任务，按照顺序控制系统实现顺序控制的特征，可以将顺序控制划分为时间顺序控制、逻辑顺序控制和条件顺序控制三类。
2、主电路设计：图1，主电路图主电路包含一个空气开关QS和三个额定功率7.5千瓦的电动机M2,M3,M3，以及各个电机相对应的接触器KM1,KM2,KM3,热继电器FU1,FU2,FU3和熔断器FR1,FR2,FR3。
三台电机顺序启动逆向停止控制电路图及工作原理
三台电机顺序启动逆向停止控制电路图及工作原理文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）三台电机顺序启动逆向停止控制电路图及工作原理工作过程分析：一、启动过程：1）按下启动按钮SB1，KM1线圈得电吸合，通过其常开触点KM1和KT4延断触点实现自锁，时间继电器KT1得电，开始计时；2） KT1计时时间到，其延闭触点KT1闭合，KM2线圈德电吸合，并通过常开触点KM2、KT3延断触点实现自锁；同时，KM2常闭触点分断，断开时间继电器KT1，其延闭触点KT1立即复位，时间继电器KT2得电，开始计时；3） KT2计时时间到，其延闭触点KT2闭合，KM3线圈得电吸合，并通过常开触点KM3、KA常闭触点实现自锁；同时，KM3常闭触点分断，断开时间继电器KT2，其延闭触点KT2立即复位；4）启动过程完毕。
二、停止过程：1）停止过程：KM1、KM2、KM3启动完成，其常开触点KM1、KM2、KM3闭合，此时按下停止按钮SB2，中间继电器KA得电吸合，常开触点闭合，KA 的常闭触点分断，解除KM3自锁，KM3线圈失电分断;同时KM3常闭触点复位，中间继电器KA通过KM1常开触点闭合、KA常开触点闭合实现自锁; 时间继电器KT3得电开始计时；2） KT3计时时间到，其延断触点KT3分断，解除KM2自锁，KM2线圈失电分断；同时KT3其延闭触点闭合启动KT4，时间继电器KT4得电开始计时;3） KT3计时时间到, 其延断触点KT4分断，解除KM1自锁，KM1线圈失电分断;4） KM1常开触点分断，解除中间继电器KA自锁, 线圈失电分断; 同时断开时间继电器KT3, 其延闭触点KT3、延断触点KT3立即复位；其延闭触点KT3复位断开时间继电器KT4，延断触点KT4立即复位。
5）停止过程完毕。
三、SB3为紧急停止按钮。
三台电机顺序启动逆向停止控制电路图及理论教程(杂项)
建工
1 / 1 三台电机顺序启动逆向停止控制电路图及工作原理 工作过程分析：
一、启动过程：
） 按下启动按钮，线圈得电吸合，通过其常开触点
和延断触点实现自锁，时间继电器得电，开始计时。
） 计时时间到，其延闭触点闭合，线圈德电吸合，
并通过常开触点、延断触点实现自锁。
同时，常闭触点分断，断开时间继电器，其延闭触点立即复位，时间继电器得电，开始计时。
） 计时时间到，其延闭触点闭合，线圈得电吸合，
并通过常开触点、常闭触点实现自锁。
同时，
常闭触点分断，断开时间继电器，其延闭触点立即复位。
） 启动过程完毕。
二、 停止过程：
） 停止过程：、、启动完成，其常开触点、
、闭合，此时按下停止按钮，中间继电器得电吸合，常开触点闭合，的常闭触点分断，解除自锁，线圈失电分断;同时常闭触点复位，中间继电器通过常开触点闭合、常开触点闭合实现自锁; 时间继电器得电开始计时。
） 计时时间到，其延断触点分断，解除自锁，
线圈失电分断。
同时其延闭触点闭合启动， 时间继电器得电开始计时;
） 计时时间到, 其延断触点分断，解除自锁，
线圈失电分断;
） 常开触点分断，解除中间继电器自锁, 线圈失电
分断; 同时断开时间继电器, 其延闭触点、延断触点立即复位。
其延闭触点复位断开时间继电器，延断触点立即复位。
） 停止过程完毕。
三、为紧急停止按钮。
2-2三台电机顺序控制
一、项目目标
通过本项目的学习，能够使用时间继电 器设计出三台电动机顺序启停控制电路 ，并根据国家标准绘制电动机的基本控 制线路的电气原理图和电气接线图，并 能完成控制线路的安装调试和检修。
下一页
二、项目准备
(一)项目分析
为了节约成本，我们可以把皮带设计成一节 一节地启动，这就需要按顺序启停。
ⅩⅩⅩ 学号： ⅩⅩⅩ 学号： ⅩⅩⅩ 学号：
为了实现这种控制，现在我们以三节皮带为 例继续学习多台电机按时间顺序启停控制。
上一页下一页
(二)相关知识准备---中间继电器KA（回顾）
中间继电器实质上是一种电压继电器。
特点:
触头数量较多(可达 8 对)，触头容量较大(5A～10A)，动 作灵敏。
作用:
在电路中起增加触头数量和起中间放大作用。 由于中间继电器只要求线圈电压为零时能可靠释放，对动作 参数无要求，故中间继电器没有调节装置。
M3 3~
思考控制电路?
用KT控制3台电机顺序启、停电路
为什么要增加KT3的瞬动触点？ 图中还有哪些可以省略？
你自己可以设计出别的图吗？
改进后的控制电路
思考：无延时要求的3台电 动机顺序控制怎么设计？
本章作业(设计题) P54 2-7
课代表注意：课代表ຫໍສະໝຸດ 意：每次作业封皮上内容包括：
1、年级班级：（例如）矿电132班 2、班级总人数：30人 3、实际上交人数：3名 4、没交作业人员：
中间继电器的组成： 中间继电器的工作原理： （和交流接触器相似，区别在哪
里？）
中间继电器的图形符号和文字符号
图1.26 中间继电器的符号
3台电机顺序启停控制示意图
电工培训教案——三台电机顺序起动逆序停止控制线路
电工培训教案——三台电机顺序起动逆序停止控制线路教学目标：1.理解三台电机顺序起动逆序停止的基本原理和控制线路；2.能够设计和搭建三台电机顺序起动逆序停止的控制线路；3.能够根据不同的实际情况进行控制线路的调整和优化。
教学重点：1.三台电机顺序起动的控制原理；2.三台电机逆序停止的控制原理；3.控制线路的设计和搭建。
教学难点：1.控制线路的设计和搭建；2.根据不同的实际情况进行控制线路的调整和优化。
教学内容：一、三台电机顺序起动的控制原理1.顺序起动是指将多台电动机按照一定的顺序依次启动。
2.控制线路主要由电动机主接触器、辅助接触器、时间继电器、启动按钮和停止按钮等组成。
通过合理的接线和控制逻辑，实现电机的顺序起动。
二、三台电机逆序停止的控制原理1.逆序停止是指将多台电动机按照一定的逆序依次停止。
2.控制线路主要由电动机主接触器、辅助接触器、时间继电器、启动按钮和停止按钮等组成。
通过合理的接线和控制逻辑，实现电机的逆序停止。
三、控制线路的设计和搭建1.根据实际需要确定所需的电动机数量和顺序起动、逆序停止的顺序。
2.根据电动机的额定电压、额定功率和控制线路的电压和容量要求，选择合适的接触器、继电器和按钮。
3.根据三台电机的顺序起动和逆序停止的控制逻辑，设计和搭建控制线路。
4.在搭建过程中，要注意电路的接线正确、可靠，排除可能的故障因素。
四、控制线路的调整和优化1.根据实际使用过程中的反馈和需求，对控制线路进行调整和优化。
如根据启动电流、停止时间等参数进行合理的设置。
2.结合电机的实际工作状态和负载条件，对控制线路进行优化。
如增加过载保护、故障诊断等功能。
教学过程：一、引入问题1.请同学们思考一下，如果我们有三台电机，需要按照一定顺序依次启动和停止，应该如何设计控制线路呢？二、讲解顺序起动的控制原理和控制线路1.讲解顺序起动的基本原理和控制线路的组成；2.示范如何根据实际情况设计和搭建顺序起动的控制线路；3.学生跟随老师一起进行实操，搭建顺序起动的控制线路。
如何实现ABC三台电机一键顺序启动和一键逆序停止的控制？
如何实现ABC三台电机一键顺序启动和一键逆序停止的控制？如何实现ABC三台电机一键顺序启动和一键逆序停止的控制?答；下图就是三台电机一键顺序启动和一键逆序停止电路图。
本电路具有顺序启动、逆序停止控制，逆序启动、逆序停止控制，任意启动、任意停止控制三种控制功能。
(1)顺序启动、顺序停止控制时，选择开关SA1 (1-41)、SA2 (1-43)全部断开。
顺序启动时，按下第一台电动机M1启动按钮SB2 (3-5)，交流接触器KM1线圈得及合且KM1辅助常开触点(3-9)闭合自锁，KM1三相主触点闭合，第一台电动机M1 得电启动运转。
与此同时，KM1的一组辅助常开触点(21-23)闭合，为第二台电动机 M2动控制交流接触器KM2线圈回路提供准备条件; KM1的另一组辅助常开触点(25-27) 闭合将，将第二台电动机M2停止按钮SB3(1-15) 回路给短接起来，限制其停止操作，为顺序停止提供准备条件。
当电动机M1启动运转后，方可对第二台电动机M2控制回路进行启动操作。
按下第二台电动机M2启动按钮SB4 (15-17)，交流接触器KM2线圈得电，吸合且KM2辅助常开触点(15-23)闭合自锁，KM2三相主触点闭合，第二台电动机M2得电启动运转。
与此同时KM2的其它四组辅助常开触点(7-9、3-11、33-35、37-39)均闭合。
其中，常开触点(7-9)闭合，在顺序启动、顺序停时无用；常开触占(3-11)闭合，在顺序启动、顺序停止时无用；常开触点(33-35)闭合，为第三台电动机M3启动控制交流接触器KM3线圈回路提供准备条件;常开触点(37-39) 闭合，将第三台电动机M3停止按钮SB5(1-29) 回路给短接起来，限制其停止操作，为顺序停止提供准备条件。
当电动机M2启动运转后，方可对第三台电动机M3控制回路进行启动操作。
按下第三台电动机M3启动按钮SB6 (29-31)，交流接触器KM3线圈得电吸合且KM3辅助常开触点(29-35)闭合自锁，KM3三相主触点闭合，第三台电动机M3得电启动运转。
顺序控制及状态流程图——三台电动机顺序控制
泰州技师学院教案首页
课题：顺序控制及状态流程图--三台电动机顺序控制
教学目的要求:了解电动机顺序启动逆序停止的控制过程，掌握使用步进指令编写顺序启动逆序停止的程序.
教学重点：步进指令的使用
教学难点:步进指令的使用
授课方法：理论讲授
教学参考:《可编程序控制器及其应用》
中国劳动社会保障出版社第二版
授课执行情况及分析：
一、二、组织教学
1、清查出勤情况。
2、组织纪律、准备上课。
3、复习
新课内容
1、地址分配
I O
元件代号作用
输入
继电器
元件代号作用
输出
继电器SB1 M1启动按钮X1 KM1 控制M1 Y1 SB2 M2启动按钮X2 KM2 控制M2 Y2 SB3 M3启动按钮X3 KM3 控制M3 Y3 SB4 M3停止按钮X4
SB5 M停止按钮X5
SB6 M1停止按钮X6
2、ＰLC接线图
3、工序及状态流程图
4、梯形图设计
对上述程序调试会发现，不能完成控制要求,主要是由于SB1按下的上升沿脉冲触点接通时，S20、S21、S22全部工作，因此每个状态中设置了一个辅助继电器，利用ＰLS 指令，在状态接瞬间，使用辅助继电器的得电扫描一个周期,辅助触点的常闭触点断开一个扫描周期,产生隔离作用。
三
四
5、指令语句表
课程总结
１、步进顺序控制指令课后作业
１、完成课后想一想2。
三台电机顺序启动逆向停止控制电路图及工作原理精选文档
三台电机顺序启动逆向停止控制电路图及工作原理精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-三台电机顺序启动逆向停止控制电路图及工作原理工作过程分析：一、启动过程：1）按下启动按钮SB1，KM1线圈得电吸合，通过其常开触点KM1和KT4延断触点实现自锁，时间继电器KT1得电，开始计时；2） KT1计时时间到，其延闭触点KT1闭合，KM2线圈德电吸合，并通过常开触点KM2、KT3延断触点实现自锁；同时，KM2常闭触点分断，断开时间继电器KT1，其延闭触点KT1立即复位，时间继电器KT2得电，开始计时；3） KT2计时时间到，其延闭触点KT2闭合，KM3线圈得电吸合，并通过常开触点KM3、KA常闭触点实现自锁；同时，KM3常闭触点分断，断开时间继电器KT2，其延闭触点KT2立即复位；4）启动过程完毕。
二、停止过程：1）停止过程：KM1、KM2、KM3启动完成，其常开触点KM1、KM2、KM3闭合，此时按下停止按钮SB2，中间继电器KA得电吸合，常开触点闭合，KA的常闭触点分断，解除KM3自锁，KM3线圈失电分断;同时KM3常闭触点复位，中间继电器KA通过KM1常开触点闭合、KA常开触点闭合实现自锁; 时间继电器KT3得电开始计时；2） KT3计时时间到，其延断触点KT3分断，解除KM2自锁，KM2线圈失电分断；同时KT3其延闭触点闭合启动KT4，时间继电器KT4得电开始计时;3） KT3计时时间到, 其延断触点KT4分断，解除KM1自锁，KM1线圈失电分断;4） KM1常开触点分断，解除中间继电器KA自锁, 线圈失电分断; 同时断开时间继电器KT3, 其延闭触点KT3、延断触点KT3立即复位；其延闭触点KT3复位断开时间继电器KT4，延断触点KT4立即复位。
5）停止过程完毕。
三、SB3为紧急停止按钮。
电工培训教案——三台电机顺序起动逆序停止控制线路
课题五：三台电机顺序起动逆序停止控制线路2、工作原理起动：（合上ＱＳ）按下SB2→KM1线圈得电→→KM1主触头闭合，接通电源，M1起动。
↓→KM1常开触头闭合，自锁。
按下SB4→KM2线圈得电→→KM2主触头闭合，接通电源，M2起动。
↓→KM2常开触头闭合→自锁。
↓→锁定3、4按下SB6→KM3线圈得电→→KM3主触头闭合，接通电源，M3起动。
↓→KM3常开触头闭合→自锁。
↓→锁定5、6停止：按下SB5→KM3线圈失电→→KM3主触头断开→M3停转。
↓→KM3常开触头复位→释放5、6的锁定按下SB3→KM2线圈失电→→KM2主触头断开→M2停转。
↓→KM2常开触头复位→释放3、4的锁定按下SB1→KM1线圈失电→→KM2主触头断开→M1停转。
3、实习步骤同前，通电电路状况如下。
4、电器元件，见下表所示：5、注意事项⑴控制电路中５号线的连接线较多，要注意连接正确，在连接时，可先将５号线所要连接的所有触点找到，再按照一定的顺序（如从左到右）逐一连接。
⑵调整时间继电器的延时动作时间，通常以３～５秒为宜。
⑶在试电过程中，注意观察两台电机的启动顺序及其影响因素，并适当调整相关的参数67、故障检修(1)故障设置：当安装完成该电路后，要求学生备齐线槽盖，然后由指导老师在成功试电后的线路中设置三个断线故障（主电路一个，现象为缺相；控制电路两个，现象为有关部位没反应或是不正常）(2)故障检修：A．不能打开线槽盖B．不能通电扯线的方式发现断线故障C．通过试电观察现象、分析电路原理确定故障部位及故障点D．发现断线故障不用更换线，只需要在原有接线柱通过外接的方式接通断点E．定额时间半个小时。
