双胶合望远镜头设计要点
双胶合望远物镜的设计
双胶合望远物镜的设计
1.确定要设计的望远镜的需求和目标。
这包括确定观测目标的类型（是天文观测还是地球观测）、期望的分辨率和光学口径等。
2.确定物镜的基本参数。
物镜的基本参数包括光学口径、焦距和波长范围等。
根据观测需求和目标来确定这些参数，以便在设计过程中进行优化。
3.进行双胶合物镜的初步设计。
双胶合物镜由两个物镜镜头组成，其中一个作为物镜，另一个作为准直镜。
初步设计包括确定物镜和准直镜的曲率半径、厚度、孔径等参数，并进行初步的光学系统分析和优化。
4.进行双胶合物镜的最终设计。
最终设计包括对镜片的形状、曲率、厚度等进行进一步优化，使得物镜和准直镜在光学性能上达到最佳状态。
这一步骤通常需要使用光学设计软件进行模拟和分析。
5.进行光学系统的完整性分析。
完成物镜和准直镜的设计后，需要对整个光学系统进行分析，以确保在不同焦距和观测条件下都能达到预期的性能。
这包括通过使用衍射图像圆点函数来评估系统的分辨率和像差，以及通过光学路径分析来评估系统的定位和稳定性。
6.进行光学系统的组装和调试。
一旦完成了光学系统的设计和分析，就可以进行物镜和准直镜的组装和调试。
这包括对镜片进行抛光和涂镀，以及对光学系统进行调整和校准，以使其达到预期的性能。
以上就是双胶合望远物镜的设计步骤。
双胶合望远物镜的设计是一个复杂和细致的过程，需要充分考虑观测需求和目标，并进行仔细的光学系统分析和优化。
通过合理地设计和调整，双胶合望远物镜可以在天文观测和地球观测中发挥出更好的性能，提供更清晰和准确的图像和数据。
双胶合望远物镜 ZEMAX 设计

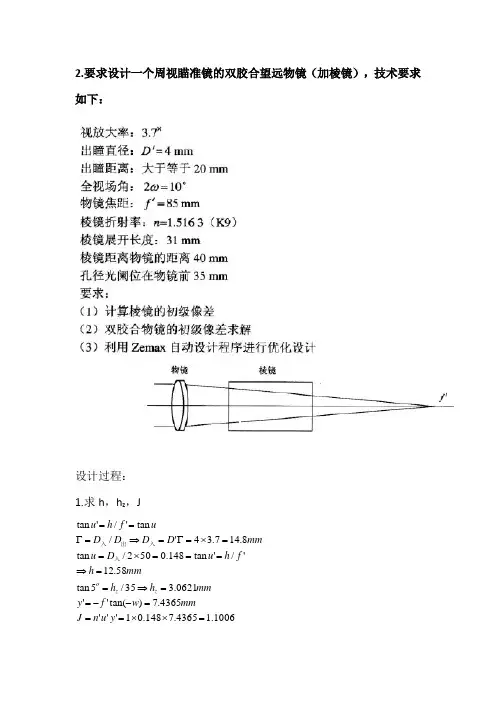

2.要求设计一个周视瞄准镜的双胶合望远物镜（加棱镜），技术要求如下：设计过程： 1.求h ，h z ，J1006.14365.7148.01'''4365.7)tan(''0621.335/5tan 58.12'/'tan 148.0502/tan 8.147.34'/tan '/'tan =⨯⨯===--==⇒==⇒===⨯==⨯=Γ=⇒=Γ==y u n J mmw f y mm h h mmh f h u D u mm D D D D uf h u z z o入入出入计算平行玻璃板的像差和数S 1、S 2、S 3 平行板入射光束的有关参数为：5912.0,0875.0)5tan(,148.0-=-=-==u u u u zz根据已知条件，平行玻璃板本身参数为：64.11.5163,n 31mm,d ===υ则平行平板的初级像差为：3.列出初级像差方程式求解双胶合物镜的C W P ,,∞∞ 根据整个系统物镜的像差要求：mmL SC mm L FC m m 05.0,001.0,1.0'''=∆-==δ系统的像差和数为：0010952.000220.0)(2200438.02S '2'''3''''''''2''''1-=∆-==-=-=-=-=FC m s m L u n S y SC u n k u n S L u n δ 由于S 系统=S 物镜+S 棱镜，双胶合物镜的像差和数为：0.00128480.00238-0.001095S -0.0010750.003275-0.0022S 0.001160.00554-0.00438S =+====+=I ∏I C列出初级像差方程，求P,W,C00238.0n1-n -dS 0.0032765/u)(u S S 00554.0n1-S 223z 124321-====-=⨯-=u du n υ00000812.0001285.000123.0001075.00000922.00016.058.1223=⇒===⇒-=-==⇒===∏I C C h S W JW P h S P P hP S z由P,W,C,求C W P ,,∞∞ 由于''1,85,58.12f f h ===ϕ所以00069.005591.0)(02846.0)('23======Cf C h WW h PP ϕϕ由于望远镜物镜对无限远物平面成像，无须对平面位置再进行优化。
双胶合望远物镜的设计
双胶合望远物镜的设计要求
焦距：f’=250mm 通光孔径：D=40mm 视场角：2ω=6° 入瞳与物镜重合 物镜后棱镜系统的总厚度为150mm 像差要求: δL’m=0.1mm, SC’m=-0.001, ΔL’FC=0.05mm
薄透镜系统的求解过程
外形尺寸计算
根据对系统的像差要求,列出初级像差方程组 求解方程组得到系统中每个薄透镜组 的像差特性参数P,W,C 经过规化,求出 P , W , C 求出每个透镜组的结构参数
输入初始结构
经初级像差理论PW法得到初始结构参数
没有告诉后工作距时，将厚度设为Marginal Ray Height（边缘光线高度）
输入光学特性参数
像质评价
首先观察目前的焦距及各类像差值，然后再根据 设计要求进行优化。 焦距： 球差：操作数（LONA），2号波长，全孔径 update后value值即为δL’m=-0.074328
正弦差：根据初级彗差和初级正弦差的关系 SC’m= K’s/y’=-8.3832μm/13.154mm=-0.000637 K’s:
y’ :
轴向色差ΔL’FC一般指0.707h的轴向色差，可以由 球差获得，即ΔL’FC= δL’F0.707- δL’C0.707
如图所示，ΔL’FC=0.133635-0.023404=0.11023
像差控制
我们发现所求的像差数据与目标值有差别，因此 要进行优化。 首先要在评价函数中自己来定义像差的专门控制 操作 1）球差控制 δL’=ΔT/tgθ 垂轴球差ΔT由TRAY得到，Py=1.0， RAGC得到孔径光线的方向余弦（Py=1.0）， 再经ACOS,TANG得到tgθ。 最后用DIVI求ΔT/tgθ。
望远镜设计计算指导和双胶合物镜设计

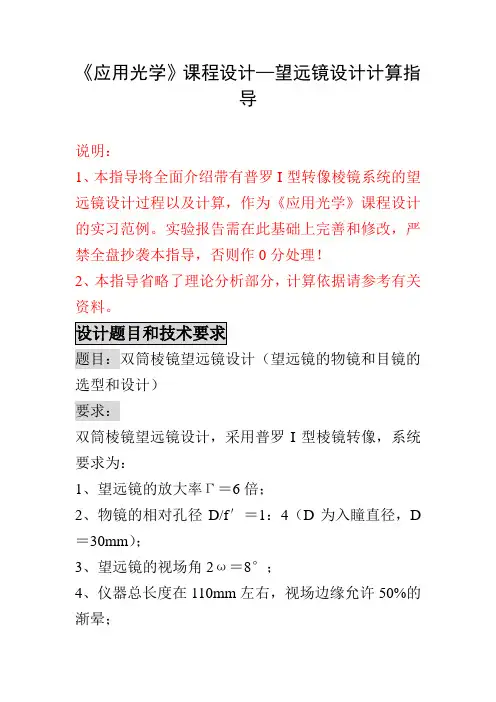

《应用光学》课程设计—望远镜设计计算指导说明：1、本指导将全面介绍带有普罗I型转像棱镜系统的望远镜设计过程以及计算，作为《应用光学》课程设计的实习范例。
实验报告需在此基础上完善和修改，严禁全盘抄袭本指导，否则作0分处理！2、本指导省略了理论分析部分，计算依据请参考有关资料。
题目：双筒棱镜望远镜设计（望远镜的物镜和目镜的选型和设计）要求：双筒棱镜望远镜设计，采用普罗I型棱镜转像，系统要求为：1、望远镜的放大率Γ＝6倍；2、物镜的相对孔径D/f′＝1：4（D为入瞳直径，D ＝30mm）；3、望远镜的视场角2ω＝8°；4、仪器总长度在110mm左右，视场边缘允许50%的渐晕；5、棱镜最后一面到分划板的距离 14mm，棱镜采用K9玻璃，两棱镜间隔为2～5mm。
6、lz′=8～10mm我们的工作将按照以下步骤进行：1、系统外形尺寸的计算：根据需求确定像差，选型；2、使用PW法进行初始结构的计算：确定系统的r、d、n；3、像差的校正：通过修改r、d、n，调整像差至容限之内；4、进行像质评价，总结数据图表，完成设计。
第一部分：外形尺寸计算一、各类尺寸计算 1、计算'f o和'f e由技术要求有：1'4o D f =，又30D mm =，所以'120o f mm =。
又放大率Γ＝6倍，所以''206o e f f mm ==。
2、计算D 出303056D D D mm =∴===Γ物出物 3、计算D 视场2'2120416.7824o o D f tg tg mm ω==⨯⨯=视场4、计算'ω（目镜视场）''45o tg tg ωωωΓ⨯=⇒≈5、计算棱镜通光口径D 棱（将棱镜展开为平行平板，理论略） 问题：如何考虑渐晕？我们还是采取50%渐晕，但是拦掉哪一部分光呢？拦掉下半部分光对成像质量没有改善（对称结构，只能使光能减少），所以我们选择上下边缘各拦掉25%的光，保留中间的50%。
望远镜设计计算指导和双胶合物镜设计
1
f眼 '
48.83mm 13.415mm 8.615mm
2
f眼 '
，取 d1 1.5, d2 4.5
3
双胶合结构参数求完！
3、设计场镜
场镜在此处的作用是帮助光瞳衔接，改变出瞳的位置。 正的场镜能使后面光组的通光口径减小，使物镜出瞳更靠近 目镜，负场镜则反之。 设计思路： 1）我们前提已知系统出瞳的位置 lz ' 10mm ，现在采取反追方 法，所以出瞳就变成了目镜的入瞳； 2）该入瞳通过接眼镜成的像与物镜框是共轭的，但此时还 不重合； 3）在接眼镜后加上场镜，使之前的像再通过场镜成像到物
S
IIp
S IIp (
up u
) 0.003404 ；
C
Ip
d (n 1) 2 u 0.003670 n2
3、双胶合物镜像差
双胶合物镜像差应该与平行平板像差等值反号，据此提 出物镜像差。 （若不需平衡平板像差的话， 取物镜像差都为 0）
S I 0.006906 即双胶合像差 S II 0.003404 C 0.003667 I
所以接着计算：
r1 Q 1.789 1 2 1 2 0.4915 ，所以 r2 1 n1 1 1 1 2.7857 r3 3 2 n2 1 f眼 '
Ks ' S ' c 'y 0 . 0 02 5 8. 3 9 1 2 0.02
589.32
n 'sin 2 um
=0.0377；
小于 0.02 即可。
修改 r1 、 r2 、 r3 达到以上要求！ 请看范例 物镜.zmx
双胶合望远物镜 ZEMAX 设计
2.要求设计一个周视瞄准镜的双胶合望远物镜（加棱镜），技术要求如下：设计过程： 1.求h ，h z ，J1006.14365.7148.01'''4365.7)tan(''0621.335/5tan 58.12'/'tan 148.0502/tan 8.147.34'/tan '/'tan =⨯⨯===--==⇒==⇒===⨯==⨯=Γ=⇒=Γ==y u n J mmw f y mm h h mmh f h u D u mm D D D D uf h u z z o入入出入计算平行玻璃板的像差和数S 1、S 2、S 3 平行板入射光束的有关参数为：5912.0,0875.0)5tan(,148.0-=-=-==u u u u zz根据已知条件，平行玻璃板本身参数为：64.11.5163,n 31mm,d ===υ则平行平板的初级像差为：3.列出初级像差方程式求解双胶合物镜的C W P ,,∞∞ 根据整个系统物镜的像差要求：mmL SC mm L FC m m 05.0,001.0,1.0'''=∆-==δ系统的像差和数为：0010952.000220.0)(2200438.02S '2'''3''''''''2''''1-=∆-==-=-=-=-=FC m s m L u n S y SC u n k u n S L u n δ 由于S 系统=S 物镜+S 棱镜，双胶合物镜的像差和数为：0.00128480.00238-0.001095S -0.0010750.003275-0.0022S 0.001160.00554-0.00438S =+====+=I ∏I C列出初级像差方程，求P,W,C00238.0n1-n -dS 0.0032765/u)(u S S 00554.0n1-S 223z 124321-====-=⨯-=u du n υ00000812.0001285.000123.0001075.00000922.00016.058.1223=⇒===⇒-=-==⇒===∏I C C h S W JW P h S P P hP S z由P,W,C,求C W P ,,∞∞ 由于''1,85,58.12f f h ===ϕ所以00069.005591.0)(02846.0)('23======Cf C h WW h PP ϕϕ由于望远镜物镜对无限远物平面成像，无须对平面位置再进行优化。
双胶合望远物镜 ZEMAX 设计(谷风软件)
2.要求设计一个周视瞄准镜的双胶合望远物镜（加棱镜），技术要求如下：设计过程：1.求h，h z，J1006.14365.7148.01'''4365.7)tan(''0621.335/5tan 58.12'/'tan 148.0502/tan 8.147.34'/tan '/'tan =⨯⨯===--==⇒==⇒===⨯==⨯=Γ=⇒=Γ==y u n J mmw f y mmh h mmh f h u D u mmD D D D uf h u z z o 入入出入2.计算平行玻璃板的像差和数S 1、S 2、S 3平行板入射光束的有关参数为：5912.0,0875.0)5tan(,148.0-=-=-==u u u u zz根据已知条件，平行玻璃板本身参数为：64.11.5163,n 31mm,d ===υ则平行平板的初级像差为：3.列出初级像差方程式求解双胶合物镜的CW P ,,∞∞根据整个系统物镜的像差要求：mm L SC mm L FC m m 05.0,001.0,1.0'''=∆-==δ系统的像差和数为：0010952.000220.0)(2200438.02S '2'''3''''''''2''''1-=∆-==-=-=-=-=FC m s m L u n S y SC u n k u n S L u n δ00238.0n 1-n -d S 0.0032765/u)(u S S 00554.0n 1-S 223z 124321-====-=⨯-=u du n υ由于S 系统=S 物镜+S 棱镜，双胶合物镜的像差和数为：0.00128480.00238-0.001095S -0.0010750.003275-0.0022S 0.001160.00554-0.00438S =+====+=I ∏I C① 列出初级像差方程，求P,W,C00000812.0001285.000123.0001075.00000922.00016.058.1223=⇒===⇒-=-==⇒===∏I C C h S W JW P h S P P hP S z② 由P,W,C,求C W P ,,∞∞由于''1,85,58.12f f h ===ϕ 所以00069.005591.0)(02846.0)('23======Cf C h W W h P P ϕϕ由于望远镜物镜对无限远物平面成像，无须对平面位置再进行优化。
双胶合望远物镜 ZEMA 设计
2、要求设计一个周视瞄准镜得双胶合望远物镜（加棱镜），技术要求如下：设计过程： 1.求h ，h z ，J1006.14365.7148.01'''4365.7)tan(''0621.335/5tan 58.12'/'tan 148.0502/tan 8.147.34'/tan '/'tan =⨯⨯===--==⇒==⇒===⨯==⨯=Γ=⇒=Γ==y u n J mmw f y mm h h mmh f h u D u mm D D D D uf h u z z o入入出入2.计算平行玻璃板得像差与数S 1、S 2、S 3 平行板入射光束得有关参数为：5912.0,0875.0)5tan(,148.0-=-=-==u u u u zz ο根据已知条件，平行玻璃板本身参数为：64.11.5163,n 31mm,d ===υ则平行平板得初级像差为：3、列出初级像差方程式求解双胶合物镜得C W P ,,∞∞ 根据整个系统物镜得像差要求：mmL SC mm L FC m m 05.0,001.0,1.0'''=∆-==δ系统得像差与数为：0010952.000220.0)(2200438.02S '2'''3''''''''2''''1-=∆-==-=-=-=-=FC m s m L u n S y SC u n k u n S L u n δ 由于S 系统=S 物镜+S 棱镜，双胶合物镜得像差与数为：0.00128480.00238-0.001095S -0.0010750.003275-0.0022S 0.001160.00554-0.00438S =+====+=I ∏I C① 列出初级像差方程，求P,W,C00238.0n1-n -dS 0.0032765/u)(u S S 00554.0n1-S 223z 124321-====-=⨯-=u du n υ00000812.0001285.000123.0001075.00000922.00016.058.1223=⇒===⇒-=-==⇒===∏I C C h S W JW P h S P P hP S z② 由P,W,C,求C W P ,,∞∞ 由于''1,85,58.12f f h ===ϕ所以00069.005591.0)(02846.0)('23======Cf C h WW h PP ϕϕ由于望远镜物镜对无限远物平面成像，无须对平面位置再进行优化。
消色差双胶合望远
消色差双胶合物镜设计要求
第一步：初始结构参数确定
1 V1
V1 V2
1 2
，
，
2
V2
V1 V2
,
• 本例中，正、负透镜的玻璃材料分别选用BK7 和SF2 2 0.00448 0.00848
1
f1 117.92mm
f2 223.22mm
第二步：透镜初始结构与光学特性 参数输入
• 用Wavelength Data对话框定义工作波长。在ZEMAX主菜 单中选择System＼Wavelengths…或选工具栏中Wav，打 开Wavelength Data对话框，选择Select —>中F，d， C(Visible)，其余为默认值。
第三步：变量的设定
消色差双胶合望远物镜设计
设计说明
• 望远镜物镜要求校正的像差主要是轴向色差、球 差和彗差。 • 望远物镜用不同折射率的冕牌玻璃和火石玻璃搭 配而成，当合理选配时可同时校正球差，色差及 正弦差。 • 在这三种像差中通常首先校正色差，因为初级色 差和透镜形状无关，校正了色差以后，保持透镜 的光焦度不变，再用弯曲透镜的方法校正球差和 彗差，对已校正的色差影响很小。
双胶合物镜课程设计报告
双胶合物镜课程设计报告一、课程目标知识目标：1. 学生能理解并掌握双胶合物镜的基本概念，包括其组成、原理和应用。
2. 学生能够准确描述双胶合物镜的成像特点及其在光学仪器中的作用。
3. 学生能够了解双胶合物镜在现实生活中的应用案例，并能够分析其工作原理。
技能目标：1. 学生能够通过实验操作，掌握双胶合物镜的组装和调整方法。
2. 学生能够运用光学知识，对双胶合物镜的成像效果进行预测和计算。
3. 学生能够运用所学知识，分析和解决与双胶合物镜相关的实际问题。
情感态度价值观目标：1. 学生通过学习双胶合物镜，培养对光学科学的兴趣和好奇心，增强对科学探究的热情。
2. 学生能够认识到双胶合物镜在科技发展和社会进步中的重要作用，增强对科技创新的价值认同。
3. 学生在小组合作中，培养团队协作精神，提高沟通与交流能力。
本课程针对初中年级学生，结合学生好奇心强、动手能力逐渐提高的特点，注重理论与实践相结合，旨在培养学生的光学知识、实验技能和科学素养。
课程目标既关注学生对双胶合物镜知识的掌握，又注重培养学生的实践操作能力，同时强化情感态度价值观的引导，为学生奠定扎实的科学基础。
二、教学内容1. 双胶合物镜的基本原理：介绍双胶合物镜的定义、类型及其成像原理，包括凸透镜和凹透镜的组成、光线传播规律等。
2. 双胶合物镜的成像特点：分析双胶合物镜的成像规律，如实像与虚像、放大与缩小、倒立与正立等，结合实际应用案例进行讲解。
3. 双胶合物镜的实验操作：指导学生进行双胶合物镜的组装、调整和成像实验，让学生在实践中掌握光学成像的原理和方法。
4. 双胶合物镜的应用案例分析：介绍双胶合物镜在照相机、投影仪、显微镜等光学仪器中的应用，分析其工作原理和功能。
教学内容安排：第一课时：双胶合物镜的基本原理及成像规律第二课时：双胶合物镜的实验操作（一）第三课时：双胶合物镜的实验操作（二）第四课时：双胶合物镜的应用案例分析及讨论本教学内容基于课程目标，按照系统性和科学性原则进行组织，结合教材相关章节，确保学生在掌握基础知识的同时，能够通过实验和应用案例分析，提高实践操作能力和解决问题的能力。
双胶合望远镜头设计要点
双胶合望远镜头设计要点XX大学课程设计说明书201X/201X 学年第 1 学期学院：信息与通信工程学院专业：XXXXXXXX学生姓名：XXXXX 学号：XXXXX课程设计题目：双胶合望远镜头设计起迄日期：20XX年12月22日~20XX年01月02日课程设计地点：XX大学5院楼513、606指导教师：XXXX 职称: 教授摘要 (1)关键词 (1)第一章课题要求1.1课题背景 (2)1.2设计目的 (2)1.3设计内容和要求 (2)第二章方案分析2.1课题名称 (3)2.2主要数据 (3)2.3设计思路 (3)2.4实现原理 (3)2.5主要过程 (4)第三章光学系统设计3.1光圈参数设定 (5)3.2视场参数设定 (5)3.3波长设定 (6)3.4玻璃厚度的设定 (6)3.5像空间的设定 (7)第四章光学系统分析4.1 2D光路分布草图 (7)4.2 标准点列图Spot Diagram (8)4.3 光路图OPD FAN (9)4.4 光线相差图RAY FAN (10)4.5波前分布图 (11)第五章光学系统优化5.1光学系统调焦 (12)5.2设置可变参数 (13)5.3优化函数设定 (13)5.4最终优化 (14)第六章系统优化前后比较6.1优化后的2D草图 (15)6.2优化后的标准点列 (15)6.3优化后光路图 (16)第七章心得体会心得体会 (17)ZEMAX是一款多功能的光学设计软件，可建立反射、折射、绕射等光学模型，可以用来模拟、分析和辅助设计光学系统，并对光学系统进行优化。
双胶合透镜不仅有较好的横向分辨率，而且有较高的轴向分辨率，能够作为共焦3-D成像的一种理想光学元件，在光学领域得到了广泛的应用。
本次课程设计，我们将利用ZEMAX软件设计一个双胶合望远镜头，展示利用ZEMAX设计、分析和优化一个简单光学系统的过程，进一步掌握该软件。
关键词:ZEMAX双胶合望远镜头光学系统设计分析第一章课题要求1.1课题背景随着计算机技术的不断进步和发展，在光学系统的设计过程中越来越多得利用到计算机技术，其中ZEMAX就是一款应用十分广泛的的光学设计软件，具有功能完善、操作简单、准确性高、人机交互性好等特点，极大地简化了光学系统的设计过程。
(完整word版)双胶合望远物镜 ZEMAX 设计
2.要求设计一个周视瞄准镜的双胶合望远物镜（加棱镜），技术要求如下：设计过程： 1.求h ，h z ，J1006.14365.7148.01'''4365.7)tan(''0621.335/5tan 58.12'/'tan 148.0502/tan 8.147.34'/tan '/'tan =⨯⨯===--==⇒==⇒===⨯==⨯=Γ=⇒=Γ==y u n J mm w f y mm h h mmh f h u D u mm D D D D uf h u z z o入入出入2.计算平行玻璃板的像差和数S 1、S 2、S 3 平行板入射光束的有关参数为：5912.0,0875.0)5t a n (,148.0-=-=-==u uu u z z根据已知条件，平行玻璃板本身参数为：64.11.5163,n 31mm,d ===υ则平行平板的初级像差为：3.列出初级像差方程式求解双胶合物镜的C W P ,,∞∞ 根据整个系统物镜的像差要求：mmL SC mm L FC m m 05.0,001.0,1.0'''=∆-==δ系统的像差和数为：0010952.000220.0)(2200438.02S '2'''3''''''''2''''1-=∆-==-=-=-=-=FC m s m L u n S y SC u n k u n S L u n δ 由于S 系统=S 物镜+S 棱镜，双胶合物镜的像差和数为：0.00128480.00238-0.001095S -0.0010750.003275-0.0022S 0.001160.00554-0.00438S =+====+=I ∏I C① 列出初级像差方程，求P,W,C00238.0n1-n -dS 0.0032765/u)(u S S 00554.0n1-S 223z 124321-====-=⨯-=u du n υ00000812.0001285.000123.0001075.00000922.00016.058.1223=⇒===⇒-=-==⇒===∏I C C h S W JW P h S P P hP S z② 由P,W,C,求C W P ,,∞∞ 由于''1,85,58.12f f h ===ϕ所以00069.005591.0)(02846.0)('23======Cf C h WW h PP ϕϕ由于望远镜物镜对无限远物平面成像，无须对平面位置再进行优化。
双胶合透镜课程设计
双胶透镜设计1．双胶合透镜设计方案双胶镜头简介当今光学系统已经应用到了广泛的领域当中，所以对于光学镜头的设计就成了现在人们十分关注的事情。
其中双胶合镜透镜使用最广泛。
在光学设计中，像差(abeDation)指公光学系统中由透镜材料的特性或折射(或反射)表面的几何形状引起实际像与理想像的偏差。
理想像就是理想光学系统所成的像。
实际的光学系统，只有在近轴区域以很小孔径角的光束所生成的像是完善的。
但在实际应用中，需有一定大小的成像空间和光束孔径，同时还由于成像光束多是由不同颜色的光组成的，同一介质的折射率随颜色而异。
因此实际光学系统的成像具有一系列缺陷，这就是像差。
像差的大小反映了光学系统成像质量的优劣。
几何像差主要有七种：其中单色光像差有五种，即球差、彗差、像散、场曲和畸变；复色光像差有轴向色差和垂轴色差两种。
单个透镜的色差是无法消除的，但把一对用不同材料做成的凸凹透镜胶合起来，可对选定的两种波长消除色差。
根据薄透镜系统的初级像差理论，在允许选择玻璃材料的条件下，一个双胶合薄透镜组除了校正色差外，还能校正两种单色像差。
另外对于单透镜来说，虽然可以选择不同曲率半径使球差达到最小，这称为配曲法，但配曲法不能完全消除球差，考虑到凸透镜和凹透镜有符号相反的球差，所以可以把两种透镜胶合起来进一步消除球差，同样对于彗差也是一样的，轴外傍轴物点发出的宽光束经透镜折射后，在理想平面上不再交于一点，而是形成状入彗星的亮斑，此称为彗差。
利用配曲法可部分消除单透镜的彗差，也可以另用胶合透镜消除彗差，但因为消球差和消彗差所要求的条件往往不一致，所以这两种像差不易同时消除。
双胶合物镜：（简称双胶物镜）双胶物镜由一正透镜和一负透镜胶合而成（正负透镜用不同种类的光学玻璃），正负透镜胶合面两个球面半径相等。
这种物镜的优点是：结构简单，光能损失小，合理选择玻璃和弯曲能校正球差、彗差、色差，但不能消除像散、场曲与畸变，但双胶物镜口径一般不超过Φ100mm，因为当口径过大时，由温度变化胶合加会产生应力，使成像质量变坏甚至脱胶。
双胶合望远物镜课程设计
双胶合望远物镜课程设计一、课程目标知识目标：1. 理解双胶合望远物镜的基本结构和工作原理；2. 掌握双胶合望远物镜的成像特点、光学性能及其在望远镜中的应用；3. 了解光学材料及加工工艺对双胶合望远物镜性能的影响。
技能目标：1. 能够运用所学知识，分析并计算双胶合望远物镜的焦距、视场角等参数；2. 学会使用相关软件或工具，进行双胶合望远物镜的设计与优化；3. 能够运用科学探究方法，进行双胶合望远物镜性能的实验测试。
情感态度价值观目标：1. 培养学生对光学仪器及望远镜的兴趣，激发他们探索宇宙的热情；2. 培养学生严谨的科学态度，使他们认识到科技进步对人类社会发展的重要性；3. 增强学生的团队合作意识，提高他们沟通、协作解决问题的能力。
课程性质：本课程属于物理学科，以光学知识为基础，结合实际应用，培养学生对双胶合望远物镜的设计与制造技能。
学生特点：高二年级学生，已具备一定的物理知识和科学探究能力，对光学仪器有一定了解。
教学要求：结合课程内容，注重理论与实践相结合，提高学生的动手操作能力和实际问题解决能力。
通过小组合作、实验探究等形式，培养学生的团队协作能力和创新精神。
在教学过程中，关注学生的个体差异，因材施教，使每个学生都能达到课程目标。
二、教学内容1. 光学基础知识回顾：光的传播、反射、折射定律；2. 双胶合望远物镜原理：双胶合透镜的结构、成像特点、光学性能；3. 望远镜基础知识：望远镜的分类、工作原理、性能指标；4. 双胶合望远物镜设计：光学设计原理、透镜材料选择、加工工艺；5. 双胶合望远物镜参数计算：焦距、视场角、放大率等；6. 设计与优化软件应用：光学设计软件介绍、操作方法；7. 实验教学：双胶合望远物镜性能测试、数据分析；8. 实际案例分析：国内外双胶合望远物镜产品的设计、应用及优缺点分析。
教材章节关联：1. 《物理学》光学章节：光的传播、反射、折射；2. 《光学仪器》望远镜章节：望远镜的工作原理、性能指标；3. 《光学设计》透镜设计章节：双胶合透镜设计原理、光学材料选择。
关于望远物镜的设计
1. 设计一个望远镜(焦距100mm，全视场角8度)2. 设计一个显微镜（放大倍率10倍，NA=0.2，共轭距离210mm）3. 设计一个照相物镜（焦距50mm，相对孔径1/2，全视场角50度）内容:（1）通过给定的参数，计算出其他参数值。
（2）分析系统需要校正的象差类型。
（3）通过手册查询初始结构，并回答所属类型，然后输入到计算机软件中给出输入结果的二维图。
（4）采用上机学到的知识进行全部优化。
给出MTF结果。
（5）采用上机学习的知识进行对样板和公差分析，给出操作步骤的图片和结果。
（6）绘制出光学系统图。
望远物镜设计（1）f’=100, D/f’=1/4, D=25mm, 2w=8（2）系统需校正的像差：球差、慧差、色差、场曲（3）查手册选初始结构，f’=109.81, D/f’=1/2.2,2w=12，l’f=99.12 .属于双胶合、双分离摄远物镜二维输出结果：（4）（5）采用上机学习的知识进行对样板和公差分析，给出操作步骤的图片和结果。
