中考物理必考家庭电路知识点总结
家庭电路初中物理
家庭电路初中物理
家庭电路是初中物理中的一个重要内容。
以下是有关家庭电路的一些基本知识点：
1. 家庭电路通常由电源、开关、负载和导线组成。
电源可以是电池或电力公司提供的电源。
开关用于控制电路的通断。
负载是电路中的用电设备，如灯泡、电视机等。
导线用于连接各个元件，常用的导线材料有铜和铝。
2. 家庭电路中常用的电路连接方式有两种：并联和串联。
在并联连接中，各个负载并行连接在一起，它们之间的电压相同，而电流可以分流。
在串联连接中，各个负载依次串联连接，它们之间的电流相同，而电压可以分压。
3. 家庭电路中的负载通常通过开关控制。
当开关关闭时，电路断开，负载不通电；当开关打开时，电路闭合，负载通电。
4. 家庭电路中的安全问题需要引起关注。
使用家居电器时，应注意遵循正确的用电规范，如不过载使用插座、不在潮湿环境下使用电器等。
此外，家庭电路中常配备有保险丝或漏电保护器，用以提供过载和漏电保护。
这些是关于家庭电路的一些基本概念，希望有所帮助。
中考物理“家庭电路”高频考点总结
中考物理“家庭电路”高频考点总结
中考物理中，“家庭电路”是一个重要的考点。
以下是家庭电路的高频考点总结：
1. 电路的基本组成：家庭电路由电源、导线、电器和开关组成。
电源一般是交流电源，导线用来连接电源和电器，开关用来控制电器的通断。
2. 电流的概念：电流是电荷在导体中的流动，单位是安培(A)。
根据欧姆定律，电流与电压和电阻之间的关系为I = U/R，其中I表示电流，U表示电压，R表示电阻。
3. 并联电路和串联电路：并联电路是指多个电器并联连接在一起，串联电路是指多个
电器串联连接在一起。
在并联电路中，电压相同，电流分流；在串联电路中，电流相同，电压分压。
4. 安全使用电器：正确使用电器是非常重要的，要注意以下几个方面：
- 使用电器时应当关注使用说明书，了解电器的功率、电流等参数。
- 使用安全可靠的电源和电器。
- 不要将电器连接在超过其额定电压或电流的电路中。
- 使用电器时要保持干燥，不要接触水或湿手操作。
- 不要将电器插头或电线拉扯、折断。
- 长时间不使用的电器应该断开电源。
5. 家庭电路中的保险丝：保险丝是防止电路超负荷、短路等情况发生的安全设施。
保
险丝有一定的额定电流，当电路中的电流超过额定值时，保险丝会断开，切断电路。
6. 能源的合理利用：家庭电路中的电器使用应力求合理利用能源，比如节约用电、合
理使用家电等。
这些是中考物理中关于家庭电路的高频考点总结，掌握这些知识点可以帮助你顺利应对相关考题。

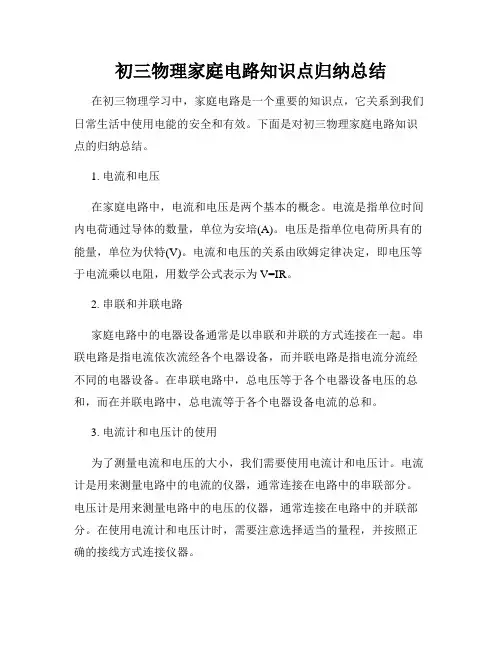

初三物理家庭电路知识点归纳总结
初三物理家庭电路知识点归纳总结在初三物理学习中，家庭电路是一个重要的知识点，它关系到我们日常生活中使用电能的安全和有效。
下面是对初三物理家庭电路知识点的归纳总结。
1. 电流和电压在家庭电路中，电流和电压是两个基本的概念。
电流是指单位时间内电荷通过导体的数量，单位为安培(A)。
电压是指单位电荷所具有的能量，单位为伏特(V)。
电流和电压的关系由欧姆定律决定，即电压等于电流乘以电阻，用数学公式表示为V=IR。
2. 串联和并联电路家庭电路中的电器设备通常是以串联和并联的方式连接在一起。
串联电路是指电流依次流经各个电器设备，而并联电路是指电流分流经不同的电器设备。
在串联电路中，总电压等于各个电器设备电压的总和，而在并联电路中，总电流等于各个电器设备电流的总和。
3. 电流计和电压计的使用为了测量电流和电压的大小，我们需要使用电流计和电压计。
电流计是用来测量电路中的电流的仪器，通常连接在电路中的串联部分。
电压计是用来测量电路中的电压的仪器，通常连接在电路中的并联部分。
在使用电流计和电压计时，需要注意选择适当的量程，并按照正确的接线方式连接仪器。
4. 家庭电路中的保险丝和漏电保护器为了保证家庭电路的安全，我们通常会安装保险丝和漏电保护器。
保险丝是一种安全装置，当电路中电流超过额定值时，保险丝会熔断，切断电路，防止电路过载。
漏电保护器是一种用来检测电路中是否有漏电的装置，当电路中有漏电时，漏电保护器会立即切断电路，避免触电事故的发生。
5. 电阻的作用和种类电阻是控制电路中电流大小的元件，它对电流有阻碍作用。
根据电阻的大小和形状，可以分为固定电阻和变阻器。
固定电阻的阻值固定不变，而变阻器可以通过调节滑动触点的位置来改变阻值。
在家庭电路中，电阻的作用是限制电流的大小，保护电器设备不受损坏。
6. 平行板电容器的原理平行板电容器是由两块平行的金属板和之间的绝缘介质组成的。
当电容器接上电压时，正极板上积累正电荷，负极板上积累负电荷，形成一定的电场。
中考物理家庭电路的知识点
在中学物理的家庭电路部分，通常涉及到一些基础的电路知识。
以下是一些中考物理中可能涉及的关于家庭电路的知识点：
1. 电路基础概念：
-电流、电压、电阻的基本概念。
-串联电路和并联电路的区别。
2. 电流、电压、电阻的关系：
- Ohm定律：U = IR，即电压等于电流乘以电阻。
-理解电流、电压、电阻之间的定量关系。
3. 家庭电路的组成：
-了解家庭电路中的电源、导线、电器设备和开关等基本组成部分。
4. 安全用电知识：
-掌握正确使用插座和插头的方法。
-了解电器设备的功率和用电安全。
5. 并联电路和串联电路：
-理解并联电路和串联电路的概念。
-掌握并联电路和串联电路的基本特点。
6. 电流的测量：
-使用安培表对电路中的电流进行测量。
-理解电流表的连接方式。
7. 电阻的测量：
-使用欧姆表对电阻进行测量。
-理解欧姆表的连接方式。
8. 发光二极管（LED）：
-了解LED的基本工作原理。
-知道LED在电路中的应用。
9. 家庭电路的问题解决：
-掌握常见电路问题的排除方法，如短路、断路等。
10. 电功率和能量消耗：
-了解电功率的概念和计算方法。
-知道电器设备的能量消耗与使用时间的关系。
这些知识点是中学物理中涉及到家庭电路的基础内容。
在学习过程中，理论知识的学习通常会结合一些实际的实验，以便学生更好地理解和应用这些概念。

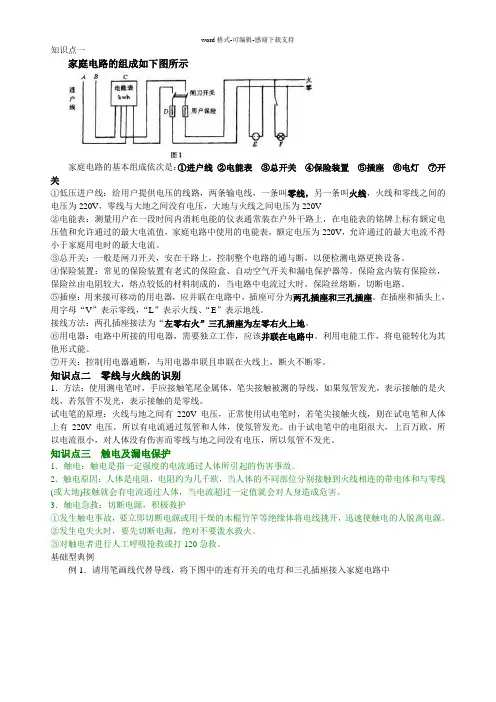

初三物理家庭用电常识知识点梳理及典型例题解析
知识点一家庭电路的组成如下图所示家庭电路的基本组成依次是：①进户线②电能表③总开关④保险装置⑤插座⑥电灯⑦开关①低压进户线：给用户提供电压的线路，两条输电线，一条叫零线，另一条叫火线，火线和零线之间的电压为220V，零线与大地之间没有电压，大地与火线之间电压为220V②电能表：测量用户在一段时间内消耗电能的仪表通常装在户外干路上，在电能表的铭牌上标有额定电压值和允许通过的最大电流值，家庭电路中使用的电能表，额定电压为220V，允许通过的最大电流不得小于家庭用电时的最大电流。
③总开关：一般是闸刀开关，安在干路上，控制整个电路的通与断，以便检测电路更换设备。
④保险装置：常见的保险装置有老式的保险盒、自动空气开关和漏电保护器等。
保险盒内装有保险丝，保险丝由电阻较大，熔点较低的材料制成的，当电路中电流过大时，保险丝熔断，切断电路。
⑤插座：用来接可移动的用电器，应并联在电路中，插座可分为两孔插座和三孔插座。
在插座和插头上，用字母“V”表示零线，“L”表示火线、“E”表示地线。
接线方法：两孔插座接法为“左零右火”三孔插座为左零右火上地。
⑥用电器：电路中所接的用电器，需要独立工作，应该并联在电路中。
利用电能工作，将电能转化为其他形式能。
⑦开关：控制用电器通断，与用电器串联且串联在火线上，断火不断零。
知识点二零线与火线的识别1．方法：使用测电笔时，手应接触笔尾金属体，笔尖接触被测的导线，如果氖管发光，表示接触的是火线，若氖管不发光，表示接触的是零线。
试电笔的原理：火线与地之间有220V电压，正常使用试电笔时，若笔尖接触火线，则在试电笔和人体上有220V电压，所以有电流通过氖管和人体，使氖管发光。
由于试电笔中的电阻很大，上百万欧，所以电流很小，对人体没有伤害而零线与地之间没有电压，所以氖管不发光。
知识点三触电及漏电保护1．触电：触电是指一定强度的电流通过人体所引起的伤害事故。
2．触电原因：人体是电阻，电阻约为几千欧，当人体的不同部位分别接触到火线相连的带电体和与零线(或大地)接触就会有电流通过人体，当电流超过一定值就会对人身造成危害。
物理家庭电路知识点
物理家庭电路知识点物理家庭电路知识点家庭电路是我们生活中必不可少的一部分，而对其有一定了解是我们生活中必须要有的技能。
所以，本文将介绍一些物理知识，来帮助大家更好地理解家庭电路。
一、电路的分类和组成1.1 电路的分类按照电流的方向，电路可以分为直流电路和交流电路。
其中，直流电路的电流方向固定，而交流电路的电流方向则是变化的。
1.2 电路的组成电路的组成主要包括电源、导线和负载。
其中，电源可以是电压源或电流源，导线被用来连接电源和负载，而负载则是消耗电路中电能的部分。
二、欧姆定律和基尔霍夫定律2.1 欧姆定律欧姆定律是描述电路中电阻、电压和电流之间关系的基本定律。
其公式为：U=R×I，其中U为电压，R为电阻，I为电流。
2.2 基尔霍夫定律基尔霍夫定律是指电路中的节点电流和回路电势遵循能量守恒定律。
其中，节点电流守恒定律表示流入节点的电流等于流出节点的电流，回路电势守恒定律表示沿着回路的电压变化之和等于零。
三、串并联电路3.1 串联电路串联电路是指多个元件连接的电路形式，电流都是相等的，电压则是各个元件电压之和。
在家庭电路中，串联电路常见于灯泡和开关的连接形式。
3.2 并联电路并联电路是指多个元件的电路形式，电压都是相等的，电流则是各个元件电流之和。
在家庭电路中，常见的并联电路有插座电路和电器电路。
四、交流电路和直流电路4.1 直流电路直流电路是指电流方向不变的电路形式。
在家庭电路中常用的电池电路即为直流电路。
4.2 交流电路交流电路是指电流方向变化的电路形式。
在家庭电路中，常见的是交流220V电压。
五、电路保护措施5.1 保险丝保险丝是指一种在电路受到过大电流冲击时，能够切断电路的保护措施。
在家庭电路中，保险丝常用于插座电路中。
5.2 漏电保护器漏电保护器是指一种在电流泄露时，能够切断电路的保护措施。
在家庭电路中，漏电保护器常用于家庭电器电路中。
通过本文的介绍，我们了解了电路的分类和组成、欧姆定律和基尔霍夫定律、串并联电路以及交流电路和直流电路、电路保护措施等方面的知识。
第1节家庭电路(双基过关考点突破)九年级物理全一册通关讲义(人教版)(原卷版)
第1节家庭电路双基过关知识点一、家庭电路的组成：1.家庭电路的组成:进户线、电能表、总开关、保险装置、用电器、插座等。
前面四项要按顺序排列。
2.电能表(1)作用:用来计量电路所消耗的电能。
(2)连接:串联接在干路上。
输电线接到用户处，首先要接到电能表上，这样电能表才能计量所有用电器消耗的电能。
电能表有四个接线孔，其接线方法如图所示。
3.总开关(1)作用:控制电路通断。
电路维修时，必须断开总开关，使室内电路与供电线路分离，保证维修人员的安全。
(2)结构:如下图所示。
(3)安装:进户线静触头在上。
4. 保险丝（1）作用：当电路中电流过大时，自动切断电路，保证电路安全。
（2）特点：熔点低、电阻大。
（3）安装：不能用铜丝、铁丝代替保险丝（4）更换：①不能用更粗的保险丝代替原来的保险丝②应先断开总开关再更换保险丝，不能利用停电间隙在未断开总开关的情况下更换保险丝。
5.家庭电路的连接:用电器、插座与灯座之间是并联的，控制各用电器的开关与用电器是串联的。
基础自测：1．小明同学发现教室里一共有九盏日光灯，分别由3个开关控制，即一只开关同时控制3盏日光灯，这三盏日光灯的连接方式是（）A．串联B．并联C．可能串联D．以上说法都不对2．家庭电路中各部分电路及作用（1）进户线：进户线有两条，一条是端线，也叫_____，一条是_____。
火线与零线之间的电压是____。
火线与地面间的电压为____。
正常情况下，零线之间和地线之间的电压为___；（2）电能表：电能表安装在家庭电路的____上，这样才能测出全部家用电器消耗的电能；（3）闸刀开关：闸刀开关安装在家庭电路的____上，控制整个电路的____。
3．小红家有电视、照明灯、冰箱等电器，这些用电器工作时都是_____联的（选填“串”或“并”）。
她发现，在家庭电路中从进户线到用电器之间有①总开关；②电能表；③保险盒等，它们的先后顺序是_____（填序号）。
4．家庭电路中，正常工作的节能灯两端的电压是___________V，控制节能灯的开关应接在___________线上。
初三物理家庭电路知识点总结归纳
初三物理家庭电路知识点总结归纳家庭电路是我们日常生活中最为常见的电力应用之一，了解家庭电路的基本知识对于我们正确使用电力设备、确保电路的安全非常重要。
在初三物理学习中，我们需要掌握与家庭电路有关的一些基本知识点。
本文将对初三物理家庭电路的知识点进行总结归纳，以便同学们更好地掌握和理解。
一、电路基本概念1. 电流：电流表示电荷在单位时间内通过导线的数量，用字母I表示，单位是安培(A)。
2. 电压：电压表示电荷在单位电荷上获得的能量，也称为电势差，用字母U表示，单位是伏特(V)。
3. 电阻：电阻表示电流在通过导体时受到的阻碍程度，用字母R表示，单位是欧姆(Ω)。
4. 串联电路：串联电路是指电流只有一条路径流动的电路，各电器依次连接在一起，电流相同，电压按电器的电阻分配。
5. 并联电路：并联电路是指电流有多条路径流动的电路，各电器的两端连接在一起形成一个“大圈”，电压相同，电流按电器的阻值分配。
二、电路中的电器元件1. 电源：电路中提供电流的设备，如电池、发电机等。
2. 开关：用于控制电路通断的装置，将电器与电路连接或断开。
3. 电线：导体材料制成的电流传输通道，通常由铜线制成，分为火线、零线和地线。
4. 电阻器：用于控制电流强度的元件，根据需要可调节电阻大小。
三、电路中的摆放方式1. 并联连接：电器与电路的连接方式，电器的两端分别与电源的两端相连，形成平行路径。
2. 串联连接：电器与电路的连接方式，电器依次连接在一起，形成依次相连的路径。
四、电路中的常见问题1. 短路：指电路中发生线路之间的意外连接，导致电流过大，可能引发火灾等安全事故。
2. 开路：指电路中某个路径被切断，电流无法流动。
3. 过载：指电路中负载电器过多或功率超过额定功率，导致电路无法正常工作，甚至引发火灾。
五、家庭电路的安全用电知识1. 安装电闸：家庭电路应安装电闸保护装置，以防止短路和过载时引发的安全事故。
2. 合理使用插座：不应在一个插座中插入太多电器，以免过载。
中学考试物理必考家庭电路知识点总结材料
实用文档中考物理必考家庭电路知识点总结，!中考题型讲解，寒假复习必备家庭电路一、知识点梳理(一)、家庭电路:1、家庭电路的组成部分:低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2、家庭电路的连接:各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。
3、家庭电路的各部分的作用:⑴低压供电线:给用户提供家庭电压的线路，分为火线和零线。
火线和零线之间有220V 的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为 0V⑵电能表:①用途:测量用户消耗的电能(电功)的仪表。
②安装:安装在家庭电路的干路上，原因:这样才能测出全部家用电器消耗的电能。
③铭牌:所标的电压U是:额定电压所标的电流I是:允许通过的最大电流 UI是:电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏⑶闸刀(空气开关):①作用:控制整个电路的通断，以便检测电路更换设备。
②安装:家庭电路的干路上，空气开关的静触点接电线⑷保险盒:①材料:保险丝是由电阻率大、熔点较低的铅锑合金制成②保险原理:当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用③电路符号:④连接:与所保护的电路串联，且一般只接在火线上⑤选择:保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
[学#科#网]⑥规格:越粗额定电流越大。
实用文档不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。
因为铜丝的电阻小，产注意: 生的热量少，铜的熔点高，不易熔断。
:[ZXXK]插座⑸连接家用电器，给可移动家用电器供电。
①作用: 固定插座、可移动插座②种类:二孔插座、三孔插座:③安装:并联在家庭电路中，具体接线情况5接用电部分的线路4接用电器的金属外壳把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器:说明的金属外壳与大地连接起，防止了外壳带电引起的触电事故。
中考物理“家庭电路”高频考点总结
中考物理“家庭电路”高频考点总结中考物理中，关于家庭电路的高频考点主要包括以下几个方面：1. 电路元件的名称和功能：常见的电路元件有电池、电线、开关、电灯等。
学生需要了解各个电路元件的名称和功能，例如电池是电路的能量供给源，电线是电流的导线，开关可以控制电路的通断，电灯是电能转化为光能的装置。
2. 电路的基本结构和符号：学生需要了解电路的基本结构，即电源、负载和导线的组合，并掌握电路元件的标准符号，如电池用符号“+”和“-”表示，电线用直线表示，开关用直线和一字形表示。
3. 并联和串联电路的区别和特点：学生需要理解并联和串联电路的区别和特点。
并联电路中电流分流，电压不变；串联电路中电流不变，电压分压。
学生需要能够通过实际情境分析并判断电路是并联还是串联。
4. 电流的大小和方向：学生需要了解电流的概念和基本特性，如电流的大小取决于电荷的数量和流动速度，电流的方向取决于正电荷的流动方向。
对于家庭电路中的并联和串联电路，学生需要理解电流的特性，并能够计算电流的大小。
5. 电压和电阻的关系和计算：学生需要了解电压和电阻的概念和基本特性，如电压是电力的推动大小和方向，电阻是电流流动的阻碍大小。
学生需要能够根据家庭电路的实际情境计算电压和电阻的大小。
6. 安全用电的基本知识：学生需要了解安全用电的基本知识，如正确使用插座和插头、合理设置电路开关、避免电器过载等。
学生需要具备正确的安全意识和安全用电的操作技能。
7. 实际电路问题的解决：学生需要能够应用电路知识解决实际问题，如给定电路图求电流、电压和电阻的大小，判断电路是否正常工作，分析电路的故障原因等。
学生需要能够灵活运用所学的电路知识解决各种实际问题。
以上是中考物理中关于家庭电路的高频考点总结，希望对你有所帮助！。
初中物理家庭电路知识点总结归纳
初中物理家庭电路知识点总结归纳家庭电路是我们日常生活中常见的一个重要部分，掌握家庭电路的知识对于我们合理使用电力、避免电路故障具有重要意义。
本文将对初中物理家庭电路的知识点进行总结归纳，帮助大家系统性地理解和掌握相关内容。
一、电路的基本概念电路是指由电源、导线和电器组成的一个完整的系统。
其中电源提供电能，导线负责传输电能，电器则完成具体的工作。
电路可以分为串联电路和并联电路两种形式。
1. 串联电路：多个电器依次连接，电流在电器之间只能有一个通路。
串联电路中电流相等，电压相加。
2. 并联电路：多个电器并排连接，电流在电器之间有多个通路。
并联电路中电流相加，电压相等。
二、电流与电压电流和电压是电路中常见的两个重要物理量。
1. 电流：电流是电荷在单位时间内通过导线截面的量，单位是安培（A）。
电流大小可以用欧姆定律来计算，即电流等于电压除以电阻。
电流的大小决定了电器的工作状态和性能，合理控制电流是保证电器安全运行的重要保证。
2. 电压：电压是电路中两点之间的电势差，单位是伏特（V）。
电压的大小可以通过电压表测量。
在家庭电路中，通常使用220V的电压。
电压决定了电器的工作效果和安全性，也需要合理控制和保证。
三、电阻与功率电阻和功率也是家庭电路中常见的两个重要概念。
1. 电阻：电阻是导体对电流流动的阻碍程度，单位是欧姆（Ω）。
电阻的大小和导体材料、导体长度、导体截面积有关。
电阻大的导体会使得电流变小，电阻小的导体则会使得电流变大。
电阻对于电流的控制具有重要意义。
2. 功率：功率是单位时间内完成的功的量，单位是瓦特（W）。
功率可以通过电流与电压的乘积来计算，即功率等于电流乘以电压。
功率大小决定了电器的耗电量和工作效率，也需要合理控制和关注。
四、家庭电路中的安全问题合理使用家庭电路对于我们的生活安全至关重要。
以下是一些常见的家庭电路安全问题：1. 过载：当电器数量过多或使用大功率电器时，会导致电路过载。
过载会使得电路工作不稳定、导线加热甚至引发火灾。
初中家庭电路知识点总结
初中家庭电路知识点总结家庭电路是指连接到房屋内部供电系统的电线和设备。
在日常生活中，我们经常使用家庭电路来给房屋提供电力，用于照明、供暖、空调、通信等。
了解家庭电路的知识对于安全使用电力非常重要。
下面将对家庭电路的基本知识进行总结。
一、电路的基本概念1. 电流和电压电流是电子在导体中流动的数量，通常用安培(A)来表示。
电压是电子流动的势能，单位是伏特(V)。
2. 电阻和功率电阻是指电流通过导体时受到的阻碍，单位是欧姆(Ω)。
功率是电流通过导体时产生的能量消耗，单位是瓦特(W)。
3. 并联电路和串联电路在家庭电路中，电器设备通常是连接在并联电路或串联电路中。
并联电路是指两个或多个电器并排连接在一起，供电方式相同。
串联电路是指两个或多个电器依次连接在一起，电流通过每个电器。
二、家庭电路的组成1. 电源家庭电路的电源通常是从供电公司的输电网转换而来的交流电。
家用电路中的电压一般是220伏。
2. 电路保护装置电路保护装置主要包括电闸和保险丝。
电闸是一种可以手动操作的开关，可以控制电路的通断。
保险丝则是在电路中起到过载保护作用，当电流超过设定值时，保险丝会熔断。
3. 电线和插座电线是家庭电路的主要导线，通常是采用铜质导线。
插座则是用于连接电器设备的接口。
4. 电器设备家庭电路中包括了各种各样的电器设备，如照明灯具、电热设备、通信设备等。
这些设备需要根据功率和用途连接到合适的电路中。
三、家庭电路的安全知识1. 用电安全在使用电器设备时，应该注意避免超负荷使用，不要连接太多的电器到同一个插座上。
另外，要定期检查电线和插座是否存在损坏或老化，及时更换。
2. 接地保护家庭电路中应该有良好的接地保护，可以通过接地线来保护人员和设备的安全。
需要特别注意的是，在使用大功率电器设备时，一定要使用有接地插头的插座。
3. 防止触电在家庭电路中，要特别注意防止触电事故。
尤其是在使用水和水的地方，如浴室、厨房等，应该选择具有防水功能的电器设备。
初中物理知识点总结：家庭电路
初中物理总复习:家庭电路家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险丝、开关、电灯、插座、导线等组成。
家庭电路中各部分电路及作用：1、进户线：进户线有两条，一条是端线，也叫火线，一条是零线。
火线与零线之间的电压是220V 。
火线与地面间的电压为220V 。
正常情况下，零线之间和地线之间的电压为0V 。
2、电能表：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
3、闸刀开关：闸刀开关安装在家庭电路的干路上，控制整个电路的通断。
4、保险丝： 电路符号：材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。
（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。
） 保险丝规格：保险丝越粗，额定电流越大。
选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
电能表、闸刀开关和保险丝是按照顺序依次连接在家庭电路干路上的。
5、插座种类：常见的插座有二孔插座（下图左）和三孔插座（下图右）。
安装：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
（万一用电器的外壳和电源火线之间的绝缘损坏，使6、用电器（电灯）和开关：家庭电路中各用电器是并联的。
开关和用电器串联，开关必须串联在火线中。
与灯泡的灯座螺丝口相接的必须是零线。
7、测电笔：用试电笔可以辨别火线和零线。
使用时笔尖接触被测的导线，手必须接触笔尾的金属体。
用试电笔测火线时氖管会发光；测零线时不会发光。
8、家庭电路中触电的原因：一是站在地上的人触到火线（单线触电），二是站在绝缘体上的人同时接触到火线和零线（双线触电）。
9、触电急救常识：发现有人触电，不能直接去拉触电人，应首先切断电源或用绝缘棒使触电人脱离电源。
九年级物理：家庭电路知识点及练习题
家庭用电知识要点及训练【知识要点】一、家庭电路每个家庭里都有许多电灯和家用电器，这些用电器的电路是如何分布的呢？左图是某家庭的电路，右图是它的电路图。
家庭电路的组成：、、、、、、等。
1. 进户线：连接户外供电电路的电线，通常有两根，一根是，一根是。
二者之间的电压是。
不与外边进户线相接，而是连接在住宅楼埋入大地的接地导体上。
2. 电能表：是测量的仪表，或者说用来的测量用户在某一段时间内消耗电能多少的仪表。
装在家庭电路的上，外面供电线路接上家庭后，就首先接到电能表上。
电能表读数电能表铭牌上数字的意义：220V，10A（20A）50HZ3000r/KWh3. 闸刀开关：起到的作用，以便检测电路，更换设备。
4. 熔断器（内有保险丝）：（1）保险丝的作用：（2）保险丝的材料：由电阻率、熔点的制成。
（3）保险丝的选择：应使保险丝的额定电流电路中最大正常工作电流。
（4）更换保险丝时，换成更粗的保险线。
铜丝、铁丝的熔点较高，所以用铜丝或铁丝代替保险丝，否则当电路中电流过大时，保险丝不能及时熔断，起不到保护电路和作用。
（5）保险丝应与所保护的电路且接在用电器的端。
5. 断路器：（1）作用：当电流达到额定值的一定倍数（例如1.2-3.5倍）时可以在几分钟或几秒钟内，从而引起的防护作用．（2）连接：断路器一般联在线上（3）工作原理：如图所示6. 开关：可以控制各支路的通断，必须把用电器的开关接在线上，且应将开关与其控制的用电器联。
开关种类：、、7. 用电器：直接使用电能工作的器件，工作时将能转化为能，如电灯工作时将电能转化为，电动机将电能转化为。
在家庭电路中，用电器与用电器之间是联。
灯座：安装。
灯座有卡口和螺丝口两种。
螺丝口灯座的螺旋套应接在线上，灯座顶端的弹簧片应接在线上。
白炽灯泡：火炽电灯是利用电流的效应工作的，灯丝是由电阻率，熔2000C左右。
点的制成的。
当电流通过它时，灯丝的温度可达到8. 插座：可给移动的用电器供电，插座也应联在电路中，插座又可分为两孔插座和三孔插座。
九年级物理家庭电路知识点
九年级物理家庭电路知识点一、电路基础1. 电路的定义：电路是由电源、导线、电器等组成的一个闭合的路径，电子可以在其中流动。
2. 电路的组成：- 电源：提供电压和电流的设备，如电池、发电机等。
- 导线：连接电源和电器，提供电子流动的路径。
- 电器：消耗电能并将其转换为其他形式能量的设备，如电灯、电视等。
- 开关：控制电路通断的装置。
3. 电路的类型：- 串联电路：电路中的元件依次连接，电流只有一条路径。
- 并联电路：电路中的元件并列连接，电流有多条路径。
4. 电路图：用标准符号表示电路连接方式的图形。
二、电流与电压1. 电流（I）：- 定义：单位时间内通过导体横截面的电荷量。
- 单位：安培（A）。
- 形成条件：电压和闭合电路。
2. 电压（V）：- 定义：电势差，表示单位电荷在两点间的能量差。
- 单位：伏特（V）。
- 作用：推动电子流动形成电流。
3. 欧姆定律：- 内容：电流I等于电压V除以电阻R（I=V/R）。
- 应用：计算电路中的电流、电压和电阻。
三、电阻与电功率1. 电阻（R）：- 定义：阻碍电流流动的程度。
- 单位：欧姆（Ω）。
- 影响因素：材料、长度、横截面积和温度。
2. 电功率（P）：- 定义：单位时间内电能的转换量。
- 单位：瓦特（W）。
- 计算公式：P=VI（电功率等于电压乘以电流）。
四、家庭电路的组成与安全1. 家庭电路的组成：- 主电路：连接电源和各个房间的电路。
- 分支电路：从主电路分出，连接各个电器的电路。
- 保护装置：如熔断器、漏电保护器等，用于保护电路和电器安全。
2. 家庭电路的安全：- 遵守电气安装规范。
- 使用合格的电器和保护装置。
- 避免私拉乱接电线。
- 定期检查电路和电器，及时更换老化线路和设备。
五、电路故障与维修1. 常见故障：- 开路：电路断开，电流无法流动。
- 短路：电流不经电器直接连接电源两极，导致电流过大。
- 过载：电路中的电流超过设计值，可能引发火灾。
家庭电路中考知识点总结
家庭电路中考知识点总结家庭电路是指用于家庭供电和家用电器接入的电路系统，是家庭电力使用的基础设施。
在中考物理考试中，家庭电路是一个非常重要的考点，学生需要掌握家庭电路的基本知识和原理。
下面将针对中考物理中家庭电路的知识点进行总结，帮助学生理清思路，掌握考试重点。
一、电路基本知识1. 电流、电压、电阻的定义和计算电流：电荷在单位时间内通过导体横截面的数量，单位安培（A）。
电流的计算公式为I=Q/t，其中I为电流强度，Q为通过导体横截面的电荷量，t为时间。
电压：单位电荷在电场中获得的能量，单位伏特（V）。
电压的计算公式为U=W/Q，其中U为电压，W为电势能，Q为单位电荷量。
电阻：导体对电流的阻碍程度，单位欧姆（Ω）。
电阻的计算公式为R=U/I，其中R为电阻，U为电压，I为电流强度。
2. 并联电路和串联电路的特点和计算并联电路：所有电器的两个端点分别连接在同一个节点上，各个电器的两端都接在这两个节点上。
并联电路中，各个电器的电阻相互独立，电压相同，电流可分。
串联电路：依次连接在一起，形成一个回路。
串联电路中，各个电器的电阻相互叠加，电流相同，电压可分。
3. 电功率的概念和计算电功率：电能转换为其他形式能量的速率，单位瓦特（W）。
电功率的计算公式为P=UI，其中P为电功率，U为电压，I为电流强度。
二、家庭电路构成和应用1. 电源家庭电路的电源一般为市电，电压约为220V。
在中考中，学生需要了解市电的基本特点以及注意事项，如保证安全使用电器等。
此外，还有太阳能电池板、水能发电机等分布式电源可以用于家庭电路，学生需了解这些新能源的基本原理和应用。
2. 电线家庭电路中常用的电线一般采用铜芯线，外面包覆一层绝缘材料，保证安全使用。
在中考中，学生需要了解电线的选择和敷设方法，以及正确使用电线的常识。
3. 保险丝保险丝是用来保护电路安全的重要装置，它可以在电路出现短路或过载时自动融断，保护电器和电路不受损坏。
学生需要了解保险丝的工作原理和正确使用方法。
初中物理家庭电路知识点
第1节家庭电路【知识点一】家庭电路的组成：进户线→电能表→总开关→保险装置→用电器。
（1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。
（2）电能表：用来显示所消耗的电能，通常安装在户外干路上，或输电线进户后首先接到电能表上。
（3）总开关：安装在电能表的后面，常用闸刀开关或空气开关，起到控制室内全部电路通断的作用。
（4）保险装置：通常安装在总开关的后面。
常见的保险装置有熔丝和空气开关，当电流过大时，熔丝会熔断，空气开关会自动断开，切断电路，从而起到保护电路的作用。
（5）用电器和插座：在电能表、总开关、保险装置之后，可以连接用电器、开关和插座。
【知识点二】火线和零线（1）火线和零线之间的电压是220V。
火线与地面间的电压为220V。
正常情况下，零线之间和地线之间的电压为0V。
（2）用电器并联在电路中，每一个用电器有一个开关与其串联连接在火线与用电器之间，保证每个用电器的通断都不影响其他用电器的使用，这样就可以保证正常情况下，每个用电器的电压都是220V。
（3）测电笔：①作用：辨别火线和零线，检查电器设备的外壳是否带电。
②结构：试电笔分钢笔式和螺丝刀式两种。
③使用：用手接触笔尾的金属体，用笔尖接触被测的导线，若氖管发光，说明被测导线是火线；若氖管不发光，说明被测导线是零线。
当试电笔的笔尖接触被测导线时，绝不允许用手或身体的其他部分再去接触笔尖。
④注意：若手没有接触笔尾的金属体，即使笔尖接触火线，氖管也不发光。
【知识点三】三脚插头和漏电保护器（1）插座①作用：连接家用电器，给可移动的家用电器供电②种类：两孔插座、三孔插座③安装：并联在家庭电路中④接线：两孔插座：左零右火三孔插座：左零右火上接地（2）三脚插头①接线原理：三角插头与三孔插座相对应，其中一条接火线（通常标有“L”字样），一条接零线（标有“N”字样），第三条线和用电器的金属外壳相连（标有“E”字样）。
②作用：三脚插头中接火线和接零线的两条导线的另一端接用电部分，为用电部分提供电能；与金属外壳相连的导线，插座上相应的导线和室外的大地相连。
九年级物理《家庭电路》知识点归纳
九年级物理《家庭电路》知识点归纳九年级物理《家庭电路》知识点归纳初中物理电学部分，家庭电路应该掌握的知识点：1、家庭电路的组成部分：低压供电线(火线与零线)→电能表→总开关→保险装置(保险丝或空气开关)→插座、用电器、开关等(箭头表示先后次序)。
2、家庭电路的连接：各种用电器是并联接入电路的，插座与插座是并联的，控制各用电器工作的开关与用电器是串联的。
3、家庭电路的各部分的作用：(1)低压供电线(进户线)：相当于电源。
进户线两根，是给用户提供家庭电压的线路。
提供220V交流电压。
a. 进户线两根分为火线和零线。
b. 火线：也叫端线，俗称火线;零线：在发电厂或在户外就已经和大地相连;c. 火线和零线之间有220V 的电压;火线和接地线之间也有220V 的电压，正常情况下，零线和接地线之间电压为 0V;e. 用测电笔来辨别火线和零线。
火线发光，而零线不发光。
(2)电能表：a. 电能表的用途：计量用户消耗电能(电功)的多少的仪表;b. 电能表的安装：安装在家庭电路的干路上。
原因：这样才能测出全部家用电器消耗的电能。
c. 电能表的铭牌：所标的电压U是“额定电压”;所标的电流I是“允许通过的最大电流”;UI是“电能表后能接用电器的最大功率”;如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确，甚至烧坏。
d. 单位是千瓦时(kW?h)，两次读数之差就是这段时间消耗电能的多少。
(3)总开关(空气开关)：a. 总开关的作用：控制整个电路的通断，方便检测室内电路或更换设备，以保证安全(空气开关、漏电保护器还能起到保险作用)。
b. 总开关的安装：安装在家庭电路的干路上，空气开关的静触点接电源线。
c. 新建的楼房里，连接客户的总开关上大多装有漏电保护器，如果站在地上的人触电，电流经过人体流入大地，漏电保护器会迅速切断电流，保护人身安全。
如果用电器外壳带电，电流经接地线流入大地，漏电保护器也会迅速切断电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中考物理必考家庭电路知识点总结,中考题型讲解,寒假复习必备!
家庭电路
一、知识点梳理ﻫ(一)、家庭电路:
1、家庭电路的组成部分:低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
ﻫ２、家庭电路的连接:各种用电器是并联接入电路的，插座与灯座是并联的,控制各用电器工作的开关与电器是串联的。
3、家庭电路的各部分的作用:ﻫ⑴低压供电线:给用户提供家庭电压的线路,分为火线和零线。
火线和零线之间有220V 的电压，火线和地线之间也有220V的电压,正常情况下，零线和地线之间电压为 0Ｖﻫ⑵电能表:ﻫ①用途:测量用户消耗的电能(电功)的仪表。
ﻫ②安装:安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。
ﻫ③铭牌：所标的电压U是:额定电压所标的电流Ｉ是:允许通过的最大电流ＵI是：电能表后能接用电器的最大功率,如果同时使用的家用电器的总瓦数超过这个数值,电能表的计数会不准确甚至烧坏ﻫ⑶闸刀(空气开关）：ﻫ①作用:控制整个电路的通断，以便检测电路更换设备。
ﻫ②安装:家庭电路的干路上，空气开关的静触点接电线
⑷保险盒:ﻫ①材料:保险丝是由电阻率大、熔点较低的铅锑合金制成
②保险原理:当过大的电流通过时,保险丝产生较多的热量使它的温度达到熔点,于是保险丝熔断，自动切断电路，起到保险作用ﻫ③电路符号：
④连接：与所保护的电路串联,且一般只接在火线上
⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
[学＃科#网]ﻫ⑥规格:越粗额定电流越大。
注意:不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。
因为铜丝的电阻小，产生ﻫ的热量少,铜的熔点高,不易熔断。
ﻫ⑸插座:[ZＸXK]ﻫ①作用:连接家用电器,给可移动家用电器供电。
②种类：固定插座、可移动插座
二孔插座、三孔插座
③安装:并联在家庭电路中，具体接线情况:
４接用电器的金属外壳 5接用电部分的线路ﻫ说明:把三脚插头插在三孔插座里，在把用电部分连入电路的同时,也把用电器的金属外壳与大地连接起，防止了外壳带电引起的触电事故。
ﻫ⑹用电器(电灯)、开关:
①白炽灯是利用电流的热效应进行工作的,小功率的灯泡灯丝细而长,里面抽成真空。
大功率的灯泡灯丝粗而短，里面抽成真空后，还要充入氮气、氩气等惰性气体，且气压为01Pa,目的是平衡大气压对玻璃壳的压力。
灯泡长期使用会变暗，原因是：灯丝升华变细电阻变小,实际功率变小;升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。
②安装:螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线；灯泡尾部的金属柱接灯头的弹簧片,再通过开关接火线:原因:防止维修触电
③开关和用电器串联，控制用电器,如果开关短路用电器会一直工作开关不能控制，但不会烧干路上的保险丝。
ﻫ④根据安全用电原则连接电路,每个开关都可以单独控制灯ﻫ(7)测电笔:用途:用辨别火线和零线
种类:钢笔式,螺丝刀式。
ﻫ使用方法:手接触笔尾金属体,笔尖金属体接触火线,观察氖管是否发光。
ﻫ(二)、家庭电路电流过大的原因：
１、家庭电路中电流过大的原因：
（１)发生短路
(2) 用电器总功率过大。
２、家庭电路保险丝烧断的原因:
(1)发生短路ﻫ（2)用电器功率过大
(3）选择了额定电流过小的保险丝ﻫ(三)、安全用电:
1、触电事故：ﻫ①定义:一定强度的电流通过人体所引起的伤害ﻫ②危险性:与电流的大小、通电时间的长短等因素有关。
③安全电压:不高于36V,
动力电路电压３80V,家庭电路电压220V都超出了安全电压。
２、触电形式:
(1）家庭电路(低压触电) ：单线触电
双线触电
家庭电路触电的事故:都是由于人体直接或间接跟火线接触造成的并与地线或
零线构成通路。
ﻫ要分清零线和地线,虽然地线和零线正常情况下之间没有电压,但绝不能将地线和零线接通,否则易造成触电事故。
（2）高压触电：高压电弧触电
跨步电压触电3ﻫ、安全用电原则：不接触低压带电体不靠近高压带电体4ﻫ、安全
用电常识:
(1)不靠近高压带电体（室外、高压线、变压器旁)，不接触低压带电体。
2(ﻫ）不用湿手扳开关,插入或拔出插头。
(3)安装、检修电器应穿绝缘鞋，站在绝缘体上，且要切断电。
ﻫ(４)禁止用铜丝代替保险丝,禁止用橡皮胶代替电工绝缘胶布。
ﻫ(5)在电路中安装触电保护器，并定期检验其灵敏度。
ﻫ(6)下雷雨时，不使用收音机、录像机、电视机、且拔出电插头,拔出电视机天线插头。
暂时不使用电话，如一定要用，可用免提功能健。
(7）严禁私拉乱接电线，禁止学生在寝室使用电炉、"热得快"等电器。
ﻫ（8)不在架着电揽、电线的下面放风筝和进行球类活动。
二、重点、难点突破1ﻫ、家庭电路故障的判断：ﻫ例１、某照明电路，当开关闭合时,电灯不亮;用测电笔测该灯座中两个接线柱时氖管均发光,其故障原因可
能是:
A、电路中火线上熔丝已熔断ﻫＢ、灯泡中灯丝已熔断
C、灯座中两接线柱短路ﻫＤ、零线某处断开
解析：如果是电路中火线上的熔丝熔断了,测电笔接触灯座中的两个接线柱
时,测电笔的氖管都不发光;如果灯泡中灯丝熔断了，测电笔接触跟火线相连的接线柱时,氖管发光，接触跟零线相连的接线柱时，氖管不发光；如果灯座中两接线柱短路,则电路中的电流会过大，容易烧坏导线;当零线某处断开时，电灯灯座内的接线柱都跟火线相连接，但没有电流通过电灯，电灯不亮,用测电笔接
触灯座内的接线柱时，电流就会通过测电笔、人体流向大地,测电笔的氖管就会发光。
答案:Dﻫ中考经典题型1ﻫ.(２017•威海)炎炎夏日,同时使用过多的大功率用电器往往会引起空气开关"跳闸＂，其原因是总功率过大,请写出一条安全用电的注意事项不要同时使用大功率用电器．ﻫ【考点】IＸ:家庭电路电流过大的原因.
【分析】(１)空调的功率很大,夏天使用空调的人很多，总功率很大，因此电流过大,如果输电导线规格不过关，会产生过多的电热，引起火灾.2(ﻫ）根据导致家庭电路电流过大的两个因素进行分析解答.。
