通用变频器的过电流保护功能

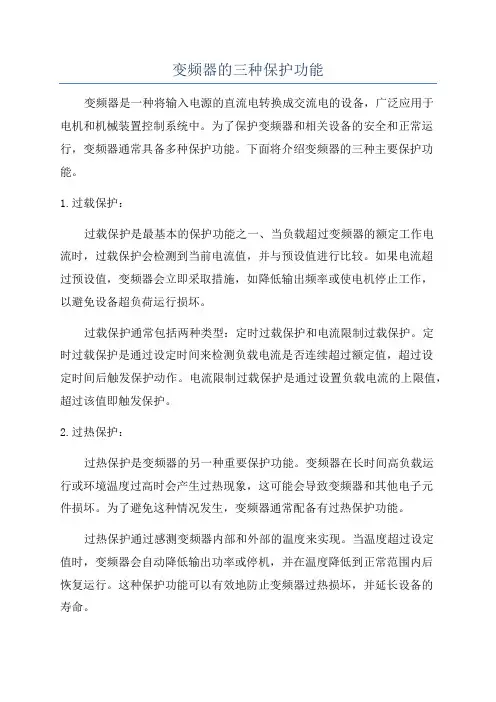

变频器的三种保护功能

变频器的三种保护功能变频器是一种将输入电源的直流电转换成交流电的设备，广泛应用于电机和机械装置控制系统中。

为了保护变频器和相关设备的安全和正常运行，变频器通常具备多种保护功能。

下面将介绍变频器的三种主要保护功能。

1.过载保护：过载保护是最基本的保护功能之一、当负载超过变频器的额定工作电流时，过载保护会检测到当前电流值，并与预设值进行比较。

如果电流超过预设值，变频器会立即采取措施，如降低输出频率或使电机停止工作，以避免设备超负荷运行损坏。

过载保护通常包括两种类型：定时过载保护和电流限制过载保护。

定时过载保护是通过设定时间来检测负载电流是否连续超过额定值，超过设定时间后触发保护动作。

电流限制过载保护是通过设置负载电流的上限值，超过该值即触发保护。

2.过热保护：过热保护是变频器的另一种重要保护功能。

变频器在长时间高负载运行或环境温度过高时会产生过热现象，这可能会导致变频器和其他电子元件损坏。

为了避免这种情况发生，变频器通常配备有过热保护功能。

过热保护通过感测变频器内部和外部的温度来实现。

当温度超过设定值时，变频器会自动降低输出功率或停机，并在温度降低到正常范围内后恢复运行。

这种保护功能可以有效地防止变频器过热损坏，并延长设备的寿命。

3.短路保护：短路保护是保护变频器及相关设备的另一种重要功能。

短路是指电路中两个相邻导体之间直接接触而导致的电流突然增大现象。

短路可能会导致电路过载、设备故障和电压过高等问题。

为了有效地保护变频器和相关设备免受短路的损害，变频器具备了短路保护功能。

当短路发生时，变频器会快速检测并判断短路位置，并迅速停止输出电流或降低输出电流以避免设备损坏。

同时，变频器还会发出警报信号或显示错误代码，以提醒用户检查和修复短路问题。

除了上述三种主要的保护功能外，变频器还可能具备其他保护功能，如过压保护、欠压保护、失速保护等。

这些保护功能的存在不仅保护了变频器本身，还保护了与其连接的电机和相关设备，提高了设备的可靠性和稳定性。

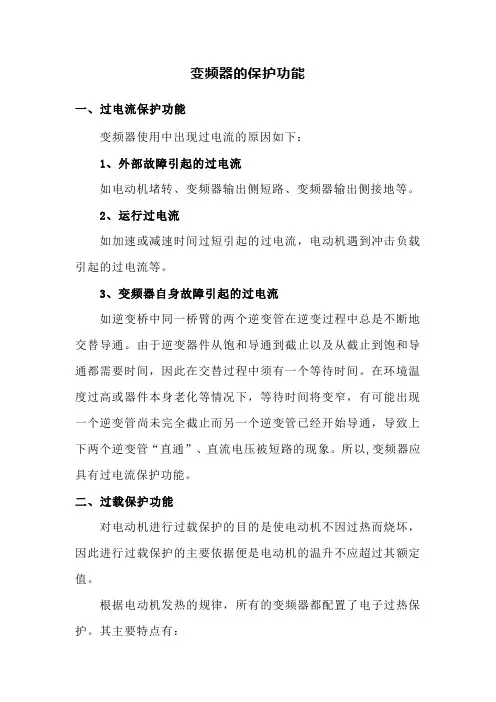

变频器的保护功能

变频器的保护功能一、过电流保护功能变频器使用中出现过电流的原因如下：1、外部故障引起的过电流如电动机堵转、变频器输出侧短路、变频器输出侧接地等。

2、运行过电流如加速或减速时间过短引起的过电流，电动机遇到冲击负载引起的过电流等。

3、变频器自身故障引起的过电流如逆变桥中同一桥臂的两个逆变管在逆变过程中总是不断地交替导通。

由于逆变器件从饱和导通到截止以及从截止到饱和导通都需要时间，因此在交替过程中须有一个等待时间。

在环境温度过高或器件本身老化等情况下，等待时间将变窄，有可能出现一个逆变管尚未完全截止而另一个逆变管已经开始导通，导致上下两个逆变管“直通”、直流电压被短路的现象。

所以,变频器应具有过电流保护功能。

二、过载保护功能对电动机进行过载保护的目的是使电动机不因过热而烧坏，因此进行过载保护的主要依据便是电动机的温升不应超过其额定值。

根据电动机发热的规律，所有的变频器都配置了电子过热保护。

其主要特点有：1、具有反时限特性，即电动机的运行电流越大，保护动作的时间越短。

2、在不同的运行频率下有不同的保护曲线，频率越低，允许连续运行的时间越短。

因为电动机在低频运行时，如果没有外部强迫通风，散热情况将变差，即使在额定运行的情况下其稳定温升也会超过电动机的允许温升。

三、电压保护功能1、过电压保护1）电源过电压当发生电源过电压时，可利用变频器的“自动电压调整”(AVR)功能，使输出的平均电压维持恒定。

但电压太高，电动机侧电压脉冲的幅值过高，对电动机绕组的绝缘不利，必须跳闸进行保护。

2）降速过电压,即降速过快引起的过电压。

变频器将首先进行自处理，如果自处理电压仍偏高，则跳闸进行保护。

2、欠电压保护变频器发生欠电压的原因大致有以下几种情况：电源电压过低或缺相；变频器的整流桥损坏；变频器整流后的限流电阻未切除。

四、其他保护功能1、模块的过热保护变频器内部最需要进行发热保护的部件是逆变模块，这除了因为它是最关键的器件外，还因为逆变模块的工作过程是高频切换的过程，其累计的损耗功率较大，是主要的发热器件。

变频器的保护功能

变频器的保护功能变频器的保护功能可分为以下两类：(1)检知异常后封锁电力半导体器件PWM控制信号，使电机自动停车。

(2) 检知异常状态后自动地进行修正动作，如过电流失速防止，再生过电压失速防止。

(3)如过电流切断、再生过电压切断、半导体冷却风扇过热和瞬时停电保护等。

变频器的保护电路的功能是通过检测主电路的输出电压、电流等参数来判断变频器的运行状况。

当发生电流、电压和温度等参数异常时，为了防止变频调速系统中电气器件及机械部分损坏，而使变频器中的逆变电路停止工作或限制逆变电路输出电压、电流值。

变频器中的保护电路，可分为变频器自身保护和对负载（异步电动机）的保护两种，其保护功能如表所示。

表保护功能一览变频器的保护功能如下：(1)瞬时过电流保护：在变频器的整流器、逆变器或负载侧发生短路时，流过整流器、逆变器开关器件的电流达到异常值（超过允许值）时，瞬时过电流保护动作停止变频器运行。

(2)过载保护：在变频器逆变器的输出电流超过设置值，且电流持续时间达到设置的时限值以上时，为了防止逆变器的开关器件损坏，过载保护动作停止逆变器运行。

过载保护具有反时限特性，通常采用热继电器或者电子热保护（由电子电路构成）。

(3)再生过电压保护：变频调速系统在电动机快速减速时，由于系统再生功率的回馈，使变频器的直流电路电压升高，有时会超过电压的允许值而使变频器内电子器件损坏。

为了抑制再生过电压采取停止逆变器运行或限制快速减速的方法，实现系统的过电压保护。

(4)瞬时停电保护：对于数毫秒以内的瞬时停电，变频器控制电路是可以正常工作的。

但瞬时停电如果达数十ms以上时，控制电路将不能正常工作，主电路将失电。

为避免瞬时停电造成的变频调速系统误动作而导致电气或机械故障或事故，变频调速系统设置瞬时停电保护，在发生瞬时停电后使变频器逆变器停止运行。

(5)接地过电流保护：变频调速系统的负载发生接地时，为了保护变频器逆变器而设置接地过电流保护功能。

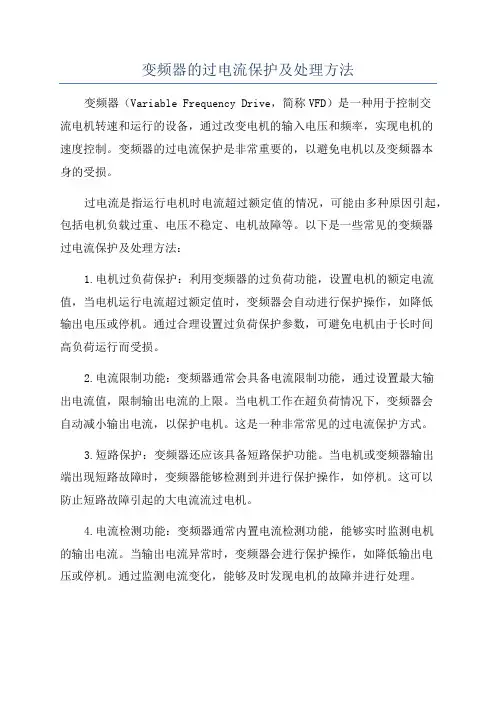

变频器的过电流保护及处理方法

变频器的过电流保护及处理方法变频器（Variable Frequency Drive，简称VFD）是一种用于控制交流电机转速和运行的设备，通过改变电机的输入电压和频率，实现电机的速度控制。

变频器的过电流保护是非常重要的，以避免电机以及变频器本身的受损。

过电流是指运行电机时电流超过额定值的情况，可能由多种原因引起，包括电机负载过重、电压不稳定、电机故障等。

以下是一些常见的变频器过电流保护及处理方法：1.电机过负荷保护：利用变频器的过负荷功能，设置电机的额定电流值，当电机运行电流超过额定值时，变频器会自动进行保护操作，如降低输出电压或停机。

通过合理设置过负荷保护参数，可避免电机由于长时间高负荷运行而受损。

2.电流限制功能：变频器通常会具备电流限制功能，通过设置最大输出电流值，限制输出电流的上限。

当电机工作在超负荷情况下，变频器会自动减小输出电流，以保护电机。

这是一种非常常见的过电流保护方式。

3.短路保护：变频器还应该具备短路保护功能。

当电机或变频器输出端出现短路故障时，变频器能够检测到并进行保护操作，如停机。

这可以防止短路故障引起的大电流流过电机。

4.电流检测功能：变频器通常内置电流检测功能，能够实时监测电机的输出电流。

当输出电流异常时，变频器会进行保护操作，如降低输出电压或停机。

通过监测电流变化，能够及时发现电机的故障并进行处理。

5.过流保护跟踪功能：变频器还应该具备过流保护跟踪功能，能够记录并跟踪过电流事件。

这对于故障排查和后期分析非常有帮助，可以帮助确定过电流的原因，并采取适当的措施进行处理。

除了上述的过电流保护功能外，还有一些其他的处理方法可以采取，以帮助解决过电流问题：1.检查电机负载：过电流可能是由于电机负载过重引起的，因此可以检查负载情况，是否存在异常或过大的负载。

如果负载过重，可以考虑减少负载或增加电机容量。

2.检查供电电压：电压不稳定也可能导致电机过电流，因此需要检查供电电压的稳定性。

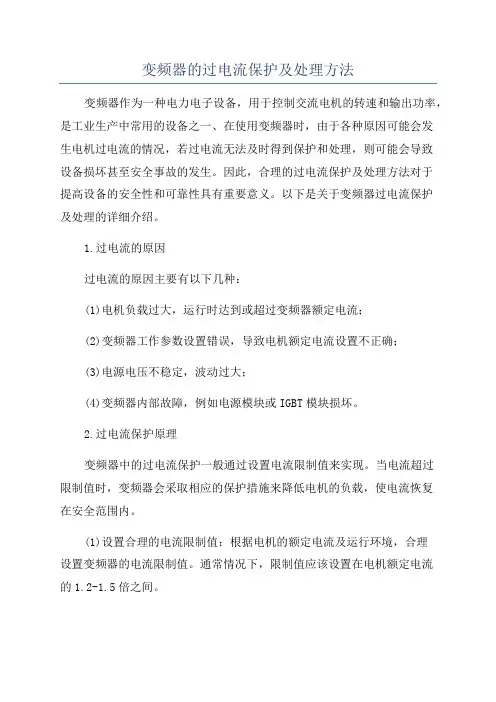

变频器的过电流保护及处理方法

变频器的过电流保护及处理方法变频器作为一种电力电子设备，用于控制交流电机的转速和输出功率，是工业生产中常用的设备之一、在使用变频器时，由于各种原因可能会发生电机过电流的情况，若过电流无法及时得到保护和处理，则可能会导致设备损坏甚至安全事故的发生。

因此，合理的过电流保护及处理方法对于提高设备的安全性和可靠性具有重要意义。

以下是关于变频器过电流保护及处理的详细介绍。

1.过电流的原因过电流的原因主要有以下几种：(1)电机负载过大，运行时达到或超过变频器额定电流；(2)变频器工作参数设置错误，导致电机额定电流设置不正确；(3)电源电压不稳定，波动过大；(4)变频器内部故障，例如电源模块或IGBT模块损坏。

2.过电流保护原理变频器中的过电流保护一般通过设置电流限制值来实现。

当电流超过限制值时，变频器会采取相应的保护措施来降低电机的负载，使电流恢复在安全范围内。

(1)设置合理的电流限制值：根据电机的额定电流及运行环境，合理设置变频器的电流限制值。

通常情况下，限制值应该设置在电机额定电流的1.2-1.5倍之间。

(2)定期进行负载检测：通过定期检测和评估电机负载情况，及时发现过电流的危险迹象，并采取相应的措施处理，例如替换过负载的设备或调整工艺参数。

(3)采用软启动技术：通过使用软启动技术，逐步提高电机的转速，避免突然施加过大的负载，降低过电流发生的概率。

(4)电流限制器：在变频器的控制电路中，加入电流限制器，当电流超过设定的限制值时，立即降低输出功率，避免过电流对设备造成损坏。

(5)过电流保护器：在变频器的输入端和输出端分别安装过电流保护器，当电流超过设定的限制值时，保护器会自动切断电路，起到保护变频器和电机的作用。

(6)温度保护：在变频器和电机上设置温度传感器，当温度超过设定值时，自动停机，防止由于过热引起的过电流。

(7)系统升级：定期对变频器进行系统升级，使其具备更好的保护功能和处理能力，降低过电流的发生概率。

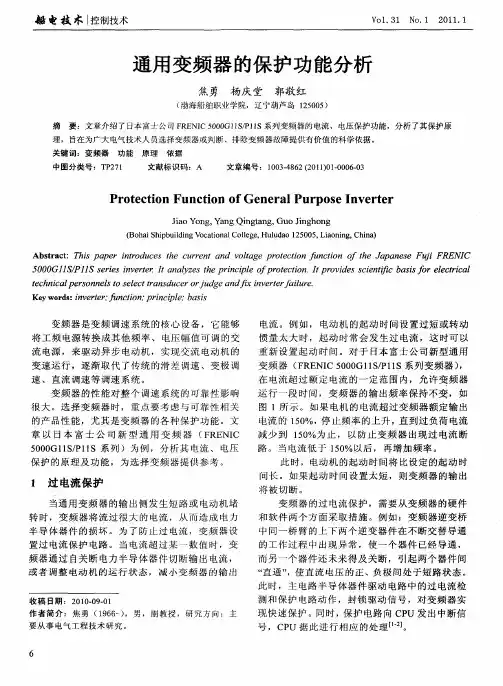

通用变频器的保护功能分析

流电源，来驱动异步电动机，实现交流电动机的变速运行，逐渐取代了传统的滑差调速、变极调
速、直流调速等调速系统。
在电流超过额定电流的一定范围内，允许变频器运行一段时间，变频器的输出频率保持不变，如图１所示。如果电机的电流超过变频器额定输出
将被切断。
变频器的过电流保护，需要从变频器的硬件
和软件两个方面采取措施。例如：变频器逆变桥
中同一桥臂的上下两个逆变器件在不断交替导通的工作过程中出现异常，使一个器件已经导通，
１过电流保护
当通用变频器的输出侧发生短路或电动机堵
转时，变频器将流过很大的电流，从而造成电力
半导体器件的损坏。为了防止过电流，变频器设
间长。如果起动时间设置太短，则变频器的输出
变频器是变频调速系统的核心设备，它能够将工频电源转换成其他频率、电压幅值可调的交电流。例如，电动机的起动时间设置过短或转动惯量太大时，起动时常会发生过电流，这时可以重新设置起动时间。对于日本富士公司新型通用变频器（ＲＥＣ５０Ｇ１ＳＰ１Ｓ系列变频器）ＦＮＩ００１／１，

变频器电动机过载保护功能的原理

在传统的电力拖动系统中，通常采用热继电器对电动机进行过载保护。

热继电器具有反时限特性，即电动机的过载电流越大，电动机的温升增加越快，允许电动机持续运行的时间就越短，继电器的跳闸也越快。

变频器中的电子热敏器，可以很方便地实现热继电器的反时限特性。

通过检测变频器的输出电流，并与存储单元中的保护特性进行比较。

当变频器的输出电流大于过载保护电流时，电子热敏器将按照反时限的特性进行计算，算出允许电流持续的时间t，如果在此时间内过载情况消失，变频器工作依然是正常的，但若超过此时间过载电流仍然存在，则变频器将跳闸，停止输出。

使用变频器的该功能，只适用于一个变频器带一台电动机。

如果一个变频器带有多台电动机，则由于电动机的容量比变频器小得多，变频器将无法对电动机的过载进行保护，通常在每个电动机上再加装一个热继电器。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解台达变频器、三菱变频器、西门子变频器、安川变频器、艾默生变频器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

变频器对电机的保护功能

变频器对电机的保护功能变频器是电机运行的控制装置，同时对电机有一定的保护功能。

大多数的变频器具有过电压、过电流、欠电压和过载保护等功能。

过电流保护功能。

在电机加速、减速及恒速运行的任何一个环节，通过最大电流值的限定，可以启动过电流保护功能，即，当电动机过电流，或输出端发生短路等情况，逆变器的输出电流瞬时值大于电流检测值时，过电流保护功能动作，强制执行电机停机，对电机实施保护作用。

电压异常保护功能。

第一种情况是过电压保护：由于电动机的再生电压增加，即过电压状态，使主电路直流电压达到过电压检测值时，保护功能动作。

但是，如逆变器输入侧错误地施加过高的电压时，则不能实施有效保护。

第二种情况是欠电压保护：即，当电源电压降低等，使主电路直流电压低至欠电压检测值时，保护功能动作。

如选择瞬时停电再起动功能，则电源中断，电源恢复时自动复位，进行再起动，这时，不输出报警信号。

如当电压值降至不能维持逆变器控制电路电压时，则全部保护功能动作将自动复位。

电机过载保护功能。

当电动机电流超过电子热过载继电器的设定值，保护功能动作。

该功能不是所有的变频器都具备，有的变频器只能保护一些特定的电机类型，对于其他电动机可能保护不好。

因而变频器造型时，应对该问题进行全面核查；另外，当由一台逆变器驱动多台电动机时，各台电动机都必须安装各自的热过载继电器。

实际应用中发现，不同品牌的变频器所具备的功能不尽相同，对
于电机的控制和保护效果差别也较大，为了电机运行的安全性和整体运行效果，选择和匹配较好的变频器很必要。

变频器的保护功能

在电力电子设备中，应用IGBT时，对IGBT的自身保护措施通常有以下三种：利用过电流信号的检测来切断栅极控制信号；利用缓冲电路抑制过电压，并***过量的dv/dt及利用温度传感器检测壳温控制主电路跳闸，以实现过热保护。

（1）过电流保护IGBT的过电流保护电路壳分为两种类型：一种是低倍数（1.2～1.5倍）的过载电流保护；另一种是高倍数（不加保护时可达8～10倍）的短路电流保护。

对于过载保护，由于不必快速响应，壳采用集中式的保护，即检测输入端或直流环节的总电流，当此电流超过设定值后，比较器翻转，封锁装置中所有IGBT驱动器的输入脉冲，使装置的输出电流降为零。

这种集中式的保护具有保护的彻底性，一旦保护动作后，需通过复位才能恢复正常工作。

IGBT的过电流保护还可采用集-射极电压识别法，因为IGBT的通态饱和压降VCE(sat)与集电极电流IC呈近似线性关系，所以IGBT的过电流保护也可以采用集电极电压检测的方法来实现，即利用测量VCE(sat)的大小来判断IGBT集电极电流的大小。

当IGBT的结温较高时，在大电流情况下的通态饱和压降会增加，这种特性有利于过电流的识别。

需注意两点：一是识别时间；二是保护切断速度。

从识别出过电流信号至切断栅极控制信号的总时间必须小于允许短路过电流的时间。

过电流时切断IGBT漏极电流不能和正常工作中切断速度一样快，在主电路电感中引起很高的反电动势而形成尖峰电压，这种尖峰电压足以损坏器件。

因此，应采用措施使得在允许的短路时间内进行慢速切断。

（2）短路保护在用IGBT构成的变流器中发生负载短路或同一桥臂出现直通现象时，电源电压直接加到IGBT的C、E两极之间，流过IGBT的集电极电流将会急剧增加，此时如不迅速撤除栅极驱动信号，就会烧毁IGBT。

IGBT能在不损坏的前提下承受电路电流的时间称为允许短路时间，用tsc表示。

Tsc的长短与电源电压VCC、栅射驱动电压VGE以及Tj有密切的关系。

变频器过电流保护及处理方法

变频器过电流保护及处理方法一、过电流保护的原理过电流保护的原理基于电气设备在正常工作时电流值应该在一定范围内，突变或过高的电流值可能是电器故障、短路或过载等问题的表现。

通过监测电流值并及时发现异常，能够避免电器损坏、设备事故及人身安全等问题。

二、过电流保护的常见处理方法1.设定合理的过流保护阈值合理设定过流保护阈值是保证过电流保护的有效性的重要环节。

设备的额定电流是一个重要的参考值，需要根据设备负载情况和运行要求来进行设定。

过高的阈值可能导致过电流保护功能失效，过低的阈值则可能导致误报警、频繁启停等问题。

因此，根据实际情况合理设定过流保护阈值至关重要。

2.及时排除过电流的原因一旦过流保护触发，需要及时检查并排除过电流的原因。

常见的原因有：电网电压异常、电机故障（例如转子短路）、设备过载等。

对于电网电压异常引起的过电流，可以通过对供电设备进行维修或更换来解决；对于电机故障引起的过电流，可以对电机进行维修或更换；对于设备过载引起的过电流，可以考虑调整设备负载、增加设备容量或优化工艺流程等来解决。

3.相位保护相位保护是一种常见的过电流保护方式，它能够检测和保护电气设备中各个相位的电流变化。

当其中一相位电流超过设定的阈值时，相位保护会及时切断电路，防止过电流对设备的破坏，并发出报警信号。

4.时间保护时间保护是一种基于电流持续时间来触发断路器的保护方式。

通过设定时间和电流阈值，当电流持续时间超过设定时间时，断路器会切断电路，以达到保护电气设备的目的。

时间保护主要适用于短时过电流。

5.相序保护相序保护是一种用于防止相序错位引起的过电流的保护方式。

当电机的相序发生错误时，会导致电流不平衡，从而引起过电流。

相序保护能够监测电流的相序，并在发现异常时及时进行处理，以保护电气设备的正常运行。

6.灵敏度保护灵敏度保护是一种基于电流变化幅度来触发保护的方式。

电气设备在启动和停止过程中，电流变化可能较大，这些变化可能会引起过电流保护的误报警。

变频器保护电路的功能及分类

变频器保护电路的功能及分类变频器保护电路是指在变频器运行过程中，为了保护变频器和电机不受损坏而设置的一系列保护电路。

变频器保护电路的分类主要有过流保护、过压保护、欠压保护、过载保护、过热保护、短路保护等。

一、过流保护过流保护是指当电机运行时，电流超过额定电流时，变频器会自动切断电源，以保护电机和变频器不受损坏。

过流保护分为瞬时过流保护和连续过流保护两种。

瞬时过流保护是指在电机启动时，电流瞬间超过额定电流时，变频器会自动切断电源。

连续过流保护是指在电机运行过程中，电流持续超过额定电流时，变频器会自动切断电源。

二、过压保护过压保护是指当电网电压超过额定电压时，变频器会自动切断电源，以保护电机和变频器不受损坏。

过压保护分为瞬时过压保护和连续过压保护两种。

瞬时过压保护是指在电网电压瞬间超过额定电压时，变频器会自动切断电源。

连续过压保护是指在电网电压持续超过额定电压时，变频器会自动切断电源。

三、欠压保护欠压保护是指当电网电压低于额定电压时，变频器会自动切断电源，以保护电机和变频器不受损坏。

欠压保护分为瞬时欠压保护和连续欠压保护两种。

瞬时欠压保护是指在电网电压瞬间低于额定电压时，变频器会自动切断电源。

连续欠压保护是指在电网电压持续低于额定电压时，变频器会自动切断电源。

四、过载保护过载保护是指当电机负载超过额定负载时，变频器会自动切断电源，以保护电机和变频器不受损坏。

过载保护分为瞬时过载保护和连续过载保护两种。

瞬时过载保护是指在电机负载瞬间超过额定负载时，变频器会自动切断电源。

连续过载保护是指在电机负载持续超过额定负载时，变频器会自动切断电源。

五、过热保护过热保护是指当电机温度超过额定温度时，变频器会自动切断电源，以保护电机和变频器不受损坏。

过热保护分为瞬时过热保护和连续过热保护两种。

瞬时过热保护是指在电机温度瞬间超过额定温度时，变频器会自动切断电源。

连续过热保护是指在电机温度持续超过额定温度时，变频器会自动切断电源。

变频器的三种保护功能

变频器的三种保护功能前言随着工业自动化程度的不断提高，变频器的作用越来越重要。

变频器具有调速、节能、稳定性好等特点，已被广泛应用于机械制造、石油化工、电力等众多领域。

在使用变频器时，如何保护其工作状态和延长使用寿命成为一个重要问题。

变频器具有多种保护功能，这篇文章主要介绍其中的三种保护功能。

三种保护功能过流保护过流是变频器工作中常见的问题之一。

过流会导致变频器过载，甚至会造成变频器烧毁等事故。

为了保护变频器，变频器设有过流保护功能。

当变频器控制的负载电流超过预设限值时，过流保护电路会自动切断电源，使变频器停止工作。

这样可以避免由于负载电流过大引起的设备损坏，确保设备工作状态和稳定性。

过压保护过压保护是变频器保护机制的另一种重要功能。

工作电压过高会导致变频器电压超标，从而对设备造成伤害。

在变频器中，过压保护功能通过在电压过高时自动切断电源来防止设备损坏。

通过使用过压保护功能，可以保证变频器的长期使用，并减少故障率。

缺相保护缺相是变频器控制电机时可能遇到的一种危险问题。

当电机控制电路中存在缺相现象时，控制 Voltage Source Inverter (VSI) 引起的电机当前不可逆损失。

缺相保护功能通过检测控制电路中的电压，当检测到缺相现象时，会通过立即切断电源来防止由于没有接收到前端模块或驱动器模块的信号而引起电机损坏。

缺相保护功能是变频器保护机构中非常重要的功能之一。

結語变频器的保护功能对于设备的稳定性和寿命具有重要意义。

在变频器的生产和使用中，保护设备不仅可以保护设备本身，延长设备使用寿命，也可以减少设备出现故障的概率，保障人员安全。

通过使用这三种保护功能，可以大大提高变频器的工作效率和安全性，为设备的生产和使用提供重要的保障。

通用变频器说明书

通用变频器说明书通用变频器是一种常见的电力传动设备，其主要功能是将电源输入的固定频率交流电转换为可调节频率和电压的交流电输出。

它广泛应用于各个领域，如工业生产、机械传动、电气控制等等。

1. 产品概述：通用变频器是一种电力驱动设备，通过对电源输入进行调节，输出可调的电压和频率，以满足不同设备的工作需求。

它具有体积小、功率密度高、效率高、可靠性好等特点。

2. 产品分类：通用变频器可以根据不同的参数进行分类，如功率大小、控制方式、输出类型等。

按功率分类分为低功率、中功率和高功率变频器；按控制方式分类分为电压型和电流型变频器；按输出类型分类分为三相输出、单相输出和多电机输出等。

3. 产品特点：(1) 调速范围广：通用变频器可以根据不同的负载和工作需求，实现大范围的调速功能，从而适应不同的生产需求。

(2) 过载能力强：通用变频器具有较强的过载能力，能够在短时间内承受较大的负载冲击，保证设备的稳定运行。

(3) 节能环保：通用变频器通过调节输出频率和电压，实现节能效果，减少能源的浪费，同时还能减少对环境的污染。

(4) 用户友好界面：通用变频器采用直观的操作界面，方便用户进行参数设置和故障诊断，提高设备的运行效率。

(5) 过电流、过载等保护功能：通用变频器内部设置了多种保护功能，如过电流、过载、过温等保护，保证设备的安全运行。

4. 应用领域：通用变频器广泛应用于各个领域，如工业生产的机械传动、电动机调速、电气控制等。

在轻工行业中，通用变频器可应用于风机、水泵、压缩机等设备的调速控制；在重工业中，通用变频器可应用于起重机、钢铁冶炼等设备的变频调速控制。

5. 安装和使用：通用变频器的安装和使用需要按照相关的安装与操作手册进行，首先需要确保设备的电源符合要求，接线正确，并且确认设备的负载参数。

在使用过程中，需要按照设备的速度范围和负载情况来调节变频器的输出参数，以达到最佳的工作效果。

总结：通用变频器是一种常用的电力传动设备，具有调速范围广、过载能力强、节能环保等特点，广泛应用于各个行业。

浅谈通用变频器的保护功能

ｔｏｉｎ，ｕｅｏｔｇｒｔｃｉｎｎｄｒｖｌａｅｐｏｅｔｏ．Ｋｅｗｏｒｓｉｖｒｅ，ｖｒｌｃｒｃｔｏｅｔｏｏｖｒｏｐｒｔｃ — ｙｄｎｅｒｏｅｅｅｔｉｉｙｐｒｔｃｉｎ；ｅｆｗｏｅｔｔｌ
ＯｎｔｅＰｏｅｆｏｎｔｏｆＧｅｅａｎｅｔｒ／ＦｎｈｒｔｃｎＦｕｃｎｏｎｒｌＩｖｒｅ／ａｇｉｉ
Ｆｉｅ
ＡｂｔａｔＩｖｒｅｐｌａｉｎａｌｆａｅｎｅｅｙｅｅｓｒｃｎｅｔｒｐｉｔｓｎｄｉｌｅｈｓｅｖｒｗｈｒ，ａｃｏｉｙｉｂ
ｉｎｏｅｌｄｒｔｃｉｎｏ；ｖｒｏｅｐｏｅｔｏＡｕｈｒｄｒｓｐｒｎｆＩｆｒｔｎａｄＣｏｔｏ ’ ａｄｅｓＤｅａｍｅｔｏｏｍａｉｎｍｍｕｉ— ＳｔｎｏｎｃａｉｎＴｃｎｌｇ，ａｌｎＣｏｌｇｏｈｉｒｖｎｅ２００，ｔｅｈｏｏｙＳｎｉｌｅｆＡｎｕＰｏｉｃ，３６１ｏａｅ
ｂｔｍａｙｐｏｌｎｗｉｏｌｎｔｅｆｅｕｎｙｏｌ．ａｔｕｎｅｐｅｋｏｔｎｙｏｈｒｑｅｃｎｙＩｆｃ，ｎ
ｉ’ ａｓｈａｇｎｈ￣ｅｔｌｏｃｎｉｇｔｅＳｑｕｅｙｏｅｔｉｏｅｔｏＵｎｅｓｎｃｆａｃｒａｎｐｒｔｃｉｎ．ｄｒ－
Ｈｅｅ，ｈｕ，ｎａ着电力电子元器件的不断发展和进步，变频器作为种能源转换的节能设备，也在不断地推陈出新，功能越来越强大，可靠性方面也在相应地提高。在工业生产领域、交通运输行业和日常生活中，变频调速器用在机械设备中实现电动机的无级调速功能并在实现软启动、速、速、加减刹车、关机等功能方面起到不可替代的作用。由于变频器调速范围大、调速精度高，应用在机械设备中还可提高工程质量和产品质量。另外，变频器的应用，可根据负荷所需求功率的大小，实现实时控制功率的输出，以达到最大程度地节省电力的作用。变频器本身具备相当丰富的异常故障显示和保护功能，文就变频器的一些保护功能进行了总结，本有助于变频器日常的维护与检修工作。

变频器的保护功能

变频器的保护功能变频器保护功能是指在变频器运行过程中，通过采取一系列措施，保护变频器及其连接设备、电机和操作人员安全，并提高设备的可靠性和使用寿命。

以下是常见的变频器保护功能。

2.过载保护：通过设置负载电流上限，当负载过重时，变频器会进行报警或者停机保护，以防止电机因过载而受损。

3.短路保护：变频器通过监测电路中的电流和电压，一旦发现短路故障，会立即切断电源，以保护设备和人员的安全。

4.缺相保护：变频器监测输入电源中的电流和电压，当发现电源的一些相位缺失时，会自动切断电源，避免设备毁坏和人员电击的危险。

5.过压和欠压保护：通过监测输入电压的大小，当电压超过或低于设定值时，变频器会采取相应的措施，如报警或切断电源。

过高或低的电压可能会引起设备故障。

6.过热保护：变频器会监测电机和自身的温度，一旦温度过高，会通过报警或停机保护来保护设备和电机。

过高的温度可能会导致电机绝缘老化、变频器元件损坏等。

7.缺相保护：当输入电源中相失去电压或电流时，变频器会通过逻辑判断，进行相应的保护动作，以防止设备和电机受到损害。

8.过载时间保护：变频器可以设置过载时间上限，当负载电流持续超过设定的时间时，变频器会进行报警或停机保护，以保护设备和电机。

9.错误相序保护：当输入电源的相序错误时，变频器会通过监测相位顺序进行保护动作，以防止设备和电机受到损伤。

10.错误接线保护：变频器通过监测设备接线情况，一旦发现接线错误，会进行报警或停机保护，以防止设备和电机受到损伤，同时保护操作人员的安全。

11.加速度控制：变频器在启动时可以通过加速度控制功能，控制电机的加速度，避免电机瞬时受力过大，保护电机及其连接设备的安全。

12.故障自诊断和自动重启功能：变频器具有故障自诊断功能，通过监测和分析电机和系统的状态，可以检测出故障，并进行相应的保护措施。

同时，变频器还可以具备自动重启功能，一旦故障得到修复，可以自动进行重启操作。

总之，变频器的保护功能使其能够及时发现并防止各种故障，提高设备和电机的可靠性和安全性，延长使用寿命，减少对维修和更换的需求，为工业生产提供可靠的保障。

通用变频器的过流过压保护及故障处理

开，且须等断电８分钟电容放电完毕后，方可进行维修，切忌停机后立即进行检查和维修。
一
中，降速时间太短，同步转速迅速下降，而电动机
转子因负载的惯性大，仍维持较高的转速，这时同
，
过电流保护过电流原因分析：流故障可分为加速、过减速、
样可以使转子绕组切割磁力线的速度太大而产生过
９３
维普资讯
２００７年１（第１７期）期总３
山东纺织经济
作用，负责组织安排，有计划有目标地进行学习和
培训。在培训时间上，要顾及他们需要从业谋生的
社会经济的发展再制定其它方面的保险规定。同时，应处理好保持非正规就业的灵活性与社会保险的关系，使这种就业方式充满生机和活力。◆
间设定太短，加长加速时间；减速时间设定太短，加长减速时间；转矩补偿（ｆ）设定太大，引起Ｕ／比
负荷的突变、外加能耗制动元件、进行负荷分配设计、对线路进行检查等来解决。如果断开负载变频
器还是过流故障，说明变频器逆变电路已坏，需要更换变频器。根据变频器显示，可从以下几方面寻
频器的有关运行记录，以便于故障的分析。在故障
检查或维修时，必须先切断电源源自，将变频器的输入过程中，变频器工作频率上升太快，电动机的同步
转速迅速上升，而电动机转子的转速因负载惯性较大而跟不上去，结果是升速电流太大；在降速过程
变压器高压柜断路器摇出，变频器进线柜主开关断
【ｌ注
①姚裕群．论我国的非正规就业问题［】Ｊ，人口学

变频器过电流保护控制和防止失速功能

变频器过电流保护控制和防止失速功能1.过电流保护控制变频器运行中，如遇到突变性电流或者峰值电流超过变频器允许值的情况，都会引起变频器过流保护。

过电流的原因①拖动系统运行过程中，负载发生突变，出现过电流；②对于大惯性负载，而且升/降速时间设置得比较短也将导致过电流；③外部故障引起的过电流，如电动机堵转，变频器输出侧短路或接地等。

2. 过电流处理方法无论是负载突变，还是升/降速过程中短时间的过电流，总是不可避免的。

因此，对变频器过电流的处理原则是尽量避免跳闸。

为此，变频器具有防止跳闸的自处理功能，也称防失速功能。

只有当冲击电流峰值过大时，才迅速跳闸，使变频器得到保护。

（1）负载突变当变频器在运行中出现过电流时，为使变频器不发生报警或停车，用户可根据电动机额定电流和负载的具体情况设定一个限值电流ISET 。

当电流超过设定限值ISET 时，变频器先是将输出频率适当降低，待电流低于限值ISET 时，工作频率再逐渐恢复。

如图4-27所示。

（2）升/降速时间过短在升/降速过程中，当电流超过设定限值ISET 时，变频器将暂时停止升/降速，待电流下降到限值ISET 以下时，再行升/降速动作。

可见，经这样处理后，延长了升/降速时间，如图4-28所示。

（3）防止失速功能与参数设置如果给定的加速或减速时间过短，变频器的输出频率变化远远超过电动机转速的变化，变频器将因过电流和再生电压过高而跳闸，运行停止，这种现象称作失速。

为了防止失速使电动机继续运行，就要检测出电流和再生电压大小以进行频率控制,适当抑制加减速速率，也就是防止失速的动作水平。

防失速功能设置以下三个参数，如图4-29所示。

防止失速动作水平功能设置：Pr.22参数设定范围：0～200%倍速时失速防止动作补正系数：Pr.23参数设定范围：0～200%防止失速动作开始降低时的频率：Pr.66参数设定范围：0～400Hz2.电子热保护电子热保护，主要是针对电动机过载进行保护。
