定风量和变风量控制原理图.
变风量定风量
TVR/TVS安装位置
47
妥思2010年代理商培训
TVJ / TVT 安装位置
48
妥思2010年代理商培训
变风量安装——气流方向
49
妥思2010年代理商培训
变风量安装——气流方向
.. 根据公称尺寸选型 选定 选定V V max min
27
妥思2010年代理商培训
现场风量重设
TVR-Easy
0
% m3/h 0 l/s 0 200 50
D 200
20
10
31%
30
450
400 100
40
50
60
70
80
86%
1250
90
100
600 150
800 200 250
1000 300
气流组织和换气次数理想
气流组织和换气次数变化
妥思2010年代理商培训
Easy型变风量控制阀
约80%的系统采用简单的方式：
Vmin / Vmax 两点控制
阀门可完全关闭
也可全开
只有约20%的系统有高要求
24
妥思2010年代理商培训
Easy系列变风量控制阀
阀片位置指示 保护罩 指示灯 测试按钮 接线端子 固线支架 压差传感器 风量设定器
上游风管压力增加 风量发生变化 风量保持恒定 风量达到新设定值
35
妥思2010年代理商培训
RN型定风量控制阀
• 定风量控制阀 • 自动调节，无需外部动力 • 8种规格, 80 ~ 400, 最大风量 5040 m³ /h • 经济
36
妥思2010年代理商培训
RN型定风量控制阀——带执行器

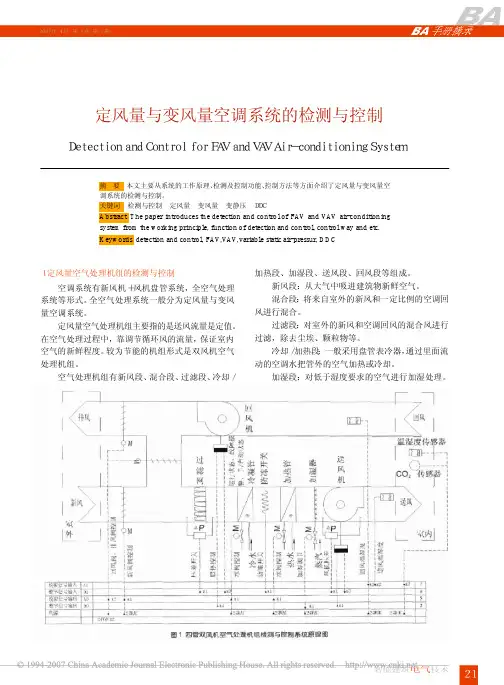

定风量与变风量空调系统的检测与控制
送风段：由送风机把处理后的空气通过送风管道和送风口送到建筑物中。
回风段：为利用余热／冷，将从建筑物中抽出来的空气，部分排出建筑物，部分进行处理后再利用。
１．１系统工作原理典型的四管双风机空气处理机组，其检测与控制系统原理见图１。
１．２ 系统组成（１） 新风风门、防冻开关当送风机不工作时，为防止表冷器被冻坏，必须关闭新风风门；防冻开关起着报警作用。
（２） 空气过滤器、差压开关为保证空气过滤器的过滤效果和节能需要，测量其前后的差压，及时发出阻塞报警信号。
（３） 送风温度传感器、表冷器、空调水阀调节空调水流量，以控制送风温度。
（４） 送风湿度传感器、加湿器根据室内湿度要求，启动、或关闭加湿设备。
（５） 送风阀、排风阀、混风阀、ＣＯ２传感器根据室内空气要求的二氧化碳含量，调节混风流量，排风量和送风量随着混风量的增加而减小、或反之。
（６） 送风机、回风机两台风机同时启停。
１．３检测与控制功能空气处理机组的监控点如表１所示。
２ 变风量空调系统的检测与控制变风量空调系统，可以根据各个房间或区域的空调负荷变化情况，用变风量末端装置（ＶＡＶ ＢＯＸ）分别调节各个房间或区域的送风量，来控制室内环境温度。
这种系统可以降低非设计条件下的风机运行的能量消耗，运行费用较省。
变风量空调系统主要由以下几部分组成：空气处理机组，室内温控器，变风量末端装置（ＶＡＶ ＢＯＸ）和智能变频控制器。
空气处理机组是由新风阀、回风阀、送风阀、预热器、表冷器和送风机等组成。
２．１系统工作原理为获得空调系统的实时负荷情况，在每个建筑单元内装设一个室内温控器，用来检测室内温度，并与用户设定的期望温度值进行比较，当二者出现差值时，温控器改变变风量末端（ＶＡＶ－ＢＯＸ）装置内的风阀开度，减少或增加送入室内的风量从而调节室内的温度，直到室内温度恢复为设定值为止。
同时，根据末端ＶＡＶ－ＢＯＸ的负荷情况，通过变频控制器调节送风机速度，起到节能作用。
送风机速度控制方法有定静压、变静压、总风量等控制方法。
变风量(VAV)通风柜控制系统工作原理
通风柜面风速控制系统工作原理：1、面风速控制系统持续的监测通风柜实际排风量，根据视窗高度计算出视窗开口面积的平均面风速，当排风管道压力变化或视窗高度发生变化时，系统在≤1S的时间做出反应，及时调整风阀开度保持视窗开口面积的平均面风速稳定（符合并优于国家标准：JG/T 222-2007）。
2、不同实验状况时，可在面板上设置不同的参数。
3、系统装有人体感应器，当通风柜前有操作人员工作时面风速控制在某一设定值（0.5m/s），当通风柜前无人操作时，系统自动转换到另一设定值（如0.3m/s），延时后自动将视窗下降到最低位置，最大限度的节省运行费用。
（自适应控制）4、当通风柜门关闭后，风量阀要维持通风柜的最小排风量，1500MM通风柜为300CMH。
5、通风柜门位过高时声光报警。
6、通风柜内温度超过设定值时声光报警。
7、由于故障面使风速过高或过低时声光报警。
8、当出现异常情况时，开启紧急排放模式控制，系统将排风阀开到最大，以最大风量排风，不受面风速值的控制。
9、通风柜配有视窗自动升降功能，当通风柜前有人时，视窗自动升到设定安全高度，可设定安全高度锁定功能，此功能生效时，当视窗被人为升高超过安全高度时，自动将视窗高度降到安全高度，当通风柜前无人时，视窗自动下降到最低位置，使能耗最低，并降低噪音。
视窗自动下降时，如遇到阻碍，会自动停止，防止夹伤。
视窗控制为自动时，视窗升降可设为随动状态。
装卸大型设备需将视窗升至最上方时，应解除锁定方可执行。
以上就是木人给大家的简单介绍，如果您还想了解其他更多内容可以拨打我们的热线电话，或者点击官网咨询我们，或者点击在线咨询我们。
深圳市木人实验室环境技术有限公司（原深圳市木人科技实业有限公司）创立于2004年，是一家专业从事于实验室前期建筑咨询，系统规划设计、施工、实验室家具设计制作的股份制有限公司。
作为改革开放之都的实验室建设行业的先行者，我们致力于引进国际上先进的实验室技术，并予以吸收国产化，先后推出了欧式，美式实验台，VAV变风量控制系统，实验室智能化系统，由此获得广大客户的认可。
(完整版)定风量与变风量空调系统
变风量空调系统的组成
变风量空调系统主要由空气处理机（即空调 箱）、消音器、送回风机、压力无关型单风 道变风量末端（VAVbox）、DDC数字控制器 等组成
变风量空调系统结构简图
常用的变风量系统末端装置
(1)节流型：节流型是一般普遍应用 于变风量系统之方式，系统结构如图 四所示。其控制非常简单，当室温升 高时，表示其需冷量增大，透过温度 控制器及风门(或其它风口节流装置) 调节机构的作用，将风门(或其它风 口节流装置)由小开大，增加送入室 内的冷风量，达到控制室温的目的。 当室温降低时，则温控器又使风门 (或其它风口节流装置)关小，减少冷 风的送风量。此种的变风量系统，通 常应用于纯需冷房之地区。
缺点：1、缺少新风，室内人员感到 憋闷； 2、房间内正压或负压过大导致 室外空气大量渗入，房门开启困难； 3、室内噪声偏大。 从运行管理方面看，主要有： 4、系统运行不稳定，尤其是带 “经济循环（Economizer Cycle）” 的系统； 5、节能效果不明显。 此外，目前VAV系统还存在一些 固有的缺点： 6、系统的初投资比较大； 7、对于室内湿负荷变化较大的 场合，如果采用室温控制而又没有末 端再热装置，往往很难保证室内湿度 要求。 8、对一个系统来说，问题并不 一定时时刻刻都存在，可能在某个工 况发生，在另一个工况又消失了。
(2)旁通型：旁通型系统结构 如图五 所示。当负荷减少时，其控制的方式 也是由温度控制器控制VAV BOX之 空气阀门的动作，以维持室内的设定 温度。此外旁通管路(可利用天花板 内空间或另设之旁通风管)亦有一空 气阀门。此一旁通空气阀门与VAV BOX空气阀门是连动的，能将房间 不需要的风量，经由旁通的方式送出， 再经回风风管回到空调箱，以维持风 机送出风量的平衡。此系统中，在各 控制房间内，由于风量会随着室内负 荷需求而改变，因而有变风量系统的 特性。但风管系统中的压力及风量均 维持不变，所以无法在风机方面减少 耗电。此种装置一般仅做为简单的控 制温度方法，使用在节能要求不高的 场所。

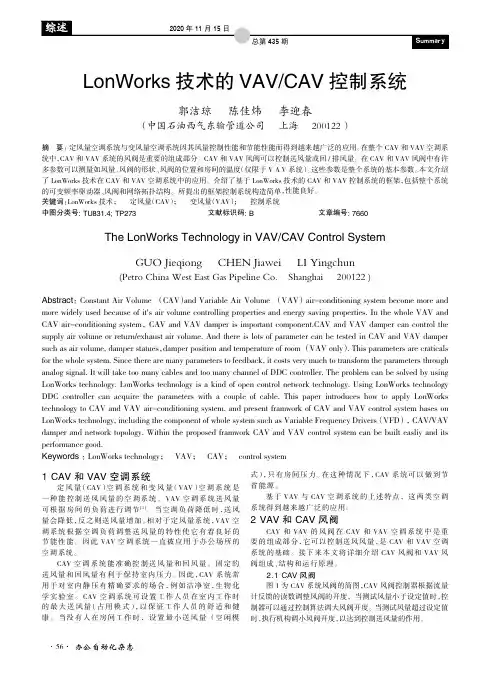

LonWorks技术的VAVCAV控制系统
办公自动化杂志1CAV 和VAV 空调系统定风量（CAV）空调系统和变风量（VAV）空调系统是一种能控制送风风量的空调系统。
VAV 空调系统送风量可根据房间的负荷进行调节[1]。
当空调负荷降低时，送风量会降低，反之则送风量增加。
相对于定风量系统，VAV 空调系统根据空调负荷调整送风量的特性使它有着良好的节能性能。
因此VAV 空调系统一直被应用于办公场所的空调系统。
CAV 空调系统能准确控制送风量和回风量。
固定的送风量和回风量有利于保持室内压力。
因此，CAV 系统常用于对室内静压有精确要求的场合，例如洁净室，生物化学实验室。
CAV 空调系统可设置工作人员在室内工作时的最大送风量（占用模式），以保证工作人员的舒适和健康。
当没有人在房间工作时，设置最小送风量（空闲模式），只有房间压力。
在这种情况下，CAV 系统可以做到节省能源。
基于VAV 与CAV 空调系统的上述特点，这两类空调系统得到越来越广泛的应用。
2VAV 和CAV 风阀CAV 和VAV 的风阀在CAV 和VAV 空调系统中是重要的组成部分，它可以控制送风风量，是CAV 和VAV 空调系统的基础。
接下来本文将详细介绍CAV 风阀和VAV 风阀组成、结构和运行原理。
2.1CAV 风阀图1为CAV 系统风阀的简图，CAV 风阀控制器根据流量计反馈的读数调整风阀的开度，当测试风量小于设定值时，控制器可以通过控制算法调大风阀开度。
当测试风量超过设定值时，执行机构调小风阀开度，以达到控制送风量的作用。
LonWorks 技术的VAV/CAV 控制系统郭洁琼陈佳炜李迎春（中国石油西气东输管道公司上海200122）摘要：定风量空调系统与变风量空调系统因其风量控制性能和节能性能而得到越来越广泛的应用。
在整个CAV 和VAV 空调系统中，CAV 和VAV 系统的风阀是重要的组成部分。
CAV 和VAV 风阀可以控制送风量或回/排风量。
在CAV 和VAV 风阀中有许多参数可以测量如风量、风阀的形状、风阀的位置和房间的温度（仅限于V A V 系统）。

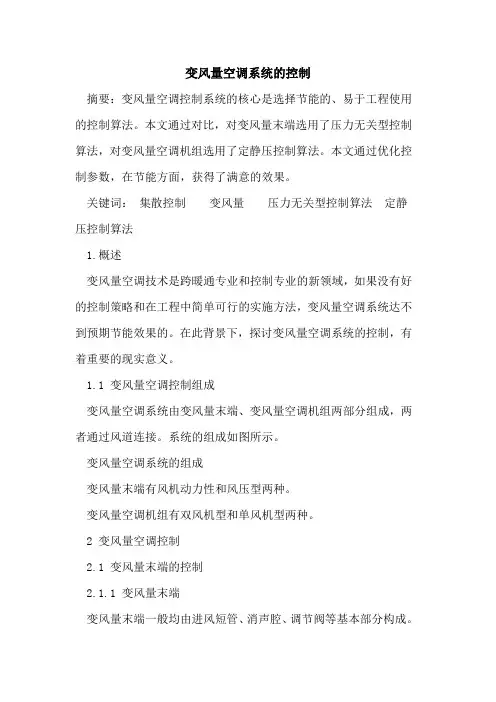

变风量空调系统控制
变风量空调系统的控制摘要：变风量空调控制系统的核心是选择节能的、易于工程使用的控制算法。
本文通过对比，对变风量末端选用了压力无关型控制算法，对变风量空调机组选用了定静压控制算法。
本文通过优化控制参数，在节能方面，获得了满意的效果。
关键词：集散控制变风量压力无关型控制算法定静压控制算法1.概述变风量空调技术是跨暖通专业和控制专业的新领域，如果没有好的控制策略和在工程中简单可行的实施方法，变风量空调系统达不到预期节能效果的。
在此背景下，探讨变风量空调系统的控制，有着重要的现实意义。
1.1 变风量空调控制组成变风量空调系统由变风量末端、变风量空调机组两部分组成，两者通过风道连接。
系统的组成如图所示。
变风量空调系统的组成变风量末端有风机动力性和风压型两种。
变风量空调机组有双风机型和单风机型两种。
2 变风量空调控制2.1 变风量末端的控制2.1.1 变风量末端变风量末端一般均由进风短管、消声腔、调节阀等基本部分构成。
其核心是调节风阀，利用其调节进入房间的风量。
2.1.2 控制目标变风量末端控制目标是：根据空调空间要求的温度（设定温度），调节风阀的开度，从而调节进入空调空间（房间）的风量，进一步将空调空间的实际温度控制到设定值上。
并希望被调空间的温度尽量平稳，少受其他因素的影响。
2.1.3 控制算法压力无关型算法是为了解决压力相关型算法房间温度易受风量变化的影响，平稳性差的缺点而引入，其基本思想是在温度闭环控制的基础上，引入风量反馈来提早抑制风量的变化对房间温度的影响，改善温度的平稳性。
由于风量反馈的引入，可提早抑制风压的扰动对温度的影响，较压力相关型算法，温度的平稳性可得到很好的改善。
该控制算法的优点是房间温度的平稳性好。
2.2 变风量空调机组的控制2.2.1 变风量空调机组变风量空调系统，是通过随负荷的变化调节送风量，达到调节房间温度的。
在整个运行过程中，送风温度保持不变。
如何调节送风量呢？通过调节送风风机的运行频率，即可调节送风量。
空调机组的结构和控制PPT(高清图片)
新风机组的实物图
空调机组实物图
四管制空调机组
空调机组实物图
表冷器
变风量空调机组
变风量空调系统的冷热源
• 风冷变频热泵冷水机组
VAV系统的末端控制
至变风量 空调机组
DDC 控制器
微压差风流量信号
电动调节阀 控制信号
环境温度和设定参数信号
两管制新风机组控制原理
DDC变频控制柜
风压传感器 送风 (系统2/3处) 管道
新风调节阀 变风量空调机组
新风 管道
回风调节阀
VAV VAV VAV VAV VAV 框 F -BOX F -BOX F -BOX F -BOX F
风流
风流
风流
风流
风流
量传
量传
量传
量传
量传
回风 感器
感器
感器
感器
感器
管道
Байду номын сангаас
变风量空调机组控制原理图
变风量空调机组控制系统原理图
TE-1—风管温度传感器 HE-1：风管湿度传感器 PE-1：压差变送器 DDC：数字控制器 TV-1：冷热水电动 调节阀 PS-1：压差开关 DM-1/2：风阀执行器
• 谢谢
定风量空调自动控制系统
图4-25 二管制变风量(VAV)DDC系统控制原理图 26
(1) 检测内容
新风、回风、送风温度； C信O号2浓和度变、频风器管频静率压；、过滤器堵塞信号、防冻 风机和变频器的工作、故障状态； 风机起停、手／自动状态。
27
(2)控制原理及方法
1)变风量末端设备控制。 2)送风机的控制。 34))根按据照C排O定2浓的度工，作调程节序新表风，和D回DC风系的统混按合时比起例停。 机组。
焓值控制就是根据新风、回风焓值的比较来控制新风 量与回风量，以达到节能的目的
新风负荷Qw
Qw qm (hw hr ) hqm
hw为新风焓制；qm为新风量；hr为回风焓值
18
图4-5 利用焓差控制新风量
19
A区：制冷工况，并且△h＞0（新风焓＞回风焓）， 故采用最小送风量，减小制冷机负荷。在此工况下， 应根据室内CO2浓度控制最低送风量或给定最小新 风量，以保证卫生条件的要求。 B区：制冷工况，并且△h ＜ 0（新风焓＜回风焓）， 应采用最大送风量，充分利用自然冷源，以减轻制 冷机负荷。 B区与C区的交界线：在此线上新风带入的冷量与室 内负荷相等，制冷机负荷为零，停止运行。
21
图4-6 焓值自动控制原理图
22
图4-7 焓控制器输出与阀位的关系
23
图4-8 焓值自动控制系统框图
24
焓值控制的几点说明： 1)焓值控制器实质上是焓比较器。 2)焓值控制器与阀门定位器配合，用一个控制器控制 三个风门，实现分程控制。 3)温、湿度传感器可以直接采用焓值传感器。 4)如果处于B区，Δh＜0，新风阀处于最大开度，室温 仍高于给定值，系统处于失调状态。 5)热水阀与冷水阀开度由室内温度控制器控制。
定风量送风,变风量回风洁净空调系统
胡士光
(雷诺丽特北京医疗事业部,北京怀柔)
摘要：本文详细介绍了某世界 500 强医药公司北京工厂的定风量送风，变风量回风洁净空调系统。该工厂的生产车间为 10 万级洁净室，主要生产固体制剂，乳胶剂，胶囊剂，生产工艺包括：配料，混料，制粒，压片，包衣，烘干，一次包 装，二次包装全工艺过程。该工厂的洁净空调系统配置了定风量送风阀和变风量回风阀，配合 DDC 控制系统，保障了全部 时间房间之间的压差梯度的实现。 关键词：压差梯度；全部时间；定风量送风阀；变风量回风阀。
因此美国 FDA，欧盟 GMP 均要求全天候保证整个洁净厂 房 的 压 差 梯 度 ， 并 建 立 洁 净 室 监 视 系 统 （ RMS, Room Monitoring System）对洁净室进行实时监视。
图1
图2
3 房间压差的形成 制药厂的洁净室是通过洁净空调机组处理空气来实现
洁净等级的，系统配置粗效过滤器，中效过滤器，高效过滤 器对空气进行净化处理。同时，对于单个的洁净房间，供风 量一般大于送风量，正是这个差值，形成了房间的压差。如
7 结语 我国的医药产业走向国际是行业发展的必然趋势，美
国 FDA 认证，欧盟 GMP 认证是企业走出国门，打开国际市场 的通行证。洁净室，洁净空调系统是美国 FDA 认证，欧盟 GMP 认证的重头戏，如何设计出符合美国 FDA 认证，欧盟 GMP 认证的洁净室和洁净空调系统，是每一个从事采暖空调设计 技术工作者必须面对，必须学习的新课题。
国际标准 ISO14644 洁净室和相关的环境控制； [3] Novartis GMP Quality ManualN6.2 Cleanliness Zoning Policy for the Manufacture of Non Sterile Drug Products and the Respective Drug Substances 诺华制药 GMP 质量手册 第 6.2 部分 非无菌药和原料药生产洁净区域策略。
变风量空调系统与定风量空调系统比较
变风量空调系统与定风量空调系统比较一、定风量与变风量空调系统描述1、定风量空调系统描述定风量空调系统的特点是改变送风量来满足室内冷（热）负荷的变化。
系统向室内送入冷（热）风，送入室内的冷（热）量为从上式看出，为了吸收室内相同的热流量，可设L为一常数，改变送风温度ts ，ts 越小，吸收室内热流量越大。
因此改变送风温度就可适应室内负荷变化，维持室温不变，这就是定风量空调系统的工作原理。
在该系统中，空调机接通电源后，以恒转速运行，风量是恒定的，故称为定风量空调系统。
.2、变风量空调系统描述变风量空调系统是利用改变室内的送风量来实现对室内温度调节的全空气空调系统，它的送风状态保持不变。
变风量系统是通过控制风量来保证空调区域温湿度要求的空调系统，具有单个区域控制能力、局部区域运行的灵活性以及好的节能性等优点，但存在控制技术复杂的缺点。
从系统组成看，与定风量系统相比，表面看来只是增加了末端装置和控制部分，但却为暖通行业带来了挑战。
在上式中设送风温度ts为常数，用改变送风量L 的方法来维持室温恒定的系统称为变风量系统。
由此可见，送风量和送风温差的不同组合都可以满足房间的负荷需要，当房间的冷热负荷确定后，选定合适的送风温差，就可以得到房间相应的送风量。
二、定风量与变风量空调系统的特点及比较1、定风量空调系统的特点定风量空调系统由风系统和水系统两部分组成，而此系统的目的就是通过水系统调节送风状态,再通过风系统去改善室内的温、湿度,按照室内人员的要求创造满足一定范围温度、湿度要求的舒适环境。
在空调系统中，定风量系统一般维持全年的风量固定不变，并且是按房间最大热、湿负荷确定的送风量。
但在实际上，大多数情况下，空调房间的负荷低于最大负荷。
当实际负荷低于最大负荷时，为了维持室温设计水平，必须减少送风温差，其方法是通过再热或混合，以热量抵消部分冷量。
形成冷热能量抵消。
其次，当室内负荷不是最大负荷时，送风量大于实际需要量，为了输送多余风量，风机需要多消耗电能。
定风量阀原理
定风量阀原理定风量阀，是一种机械式自力装置，适用于需要定风量的通风空调系统中。
定风量阀风量控制不需要外加动力，它依靠风管内气流力来定位控制阀门的位置，从而在整个压力差范围内将气流保持在预先设定的流量上。
在新风系统中的应用在中国风机盘管加新风系统的空调方式还是较普遍，尤其是宾馆客房部分，大部分写字楼、办公楼都采用这种方式。
通常做法是每层设新风机组，走道敷设新风干管，几十根支管分别从总管上接入各房间。
以宾馆客房为例，每间客房新风量一般为100 m3/h，如何做到各支管的风量一致呢？一般来说，设计师往往会在新风支管上加设一只风量调节阀，期望通过后期调试手段来完成风量分配。
由于新风系统一般情况下均为干管长，支管短，而风量调节阀调节既不直观，调节精度又不理想，况且每间客房新风量只有100 m3/h，风量很小，这样的调试几乎是无法完成的。
施工单位只能做到测一下新风干管的总送风量，保证各送风支管有风感这样的地步。
为了能保证各房间所送新风量能达到设计值，也无需施工单位再去一个房间一个房间的平衡，我们只需在每支新风支管上加设一只定风量阀，以上问题就迎刃而解。
在高层建筑内居住、办公的人常常抱忧新风量不足，而设计师往往感到很委屈。
因为从图纸上看，新风量标准的取值并不低，但我们往往忽略了一个问题，如何从设计角度来保证实际效果，而定风量阀在新风系统中的应用，就是一个有力的措施。
定风量阀在排风系统中的应用一个好的空调系统设计，它的排风系统必须很合理，而这一点往往得不到重视。
在民用建筑特别是在高层建筑里，围护结构的气密性很好，只需较少的风量就可以维护房间的正压值。
大约新风量的85～90%必须通过有组织的排风排出室外，这样才能保证送风、排风的风量平衡，否则再多的新风量也无法送进房间。
在民用建筑里，排风一般通过卫生间、开水间等辅助用房排出室外。
除此之外，有时还应再增加一套排风系统，才能保证送、排风平衡。
对于卫生间排风，通常做法是每间卫生间设一、二只卫生间通风器，与排风竖井上的排风机联锁。
5.3变风量系统的控制
一、VAV系统的型式与构成 VAV系统的型式与构成
1、 VAV系统的型式 VAV系统的型式 2、 VAV末端装置 VAV末端装置
1、VAV系统的型式
1）单风管VAV空调系统 ）单风管VAV空调系统 2）单风管再加热VAV空调系统 ）单风管再加热VAV空调系统 3）单风管送回风机连动VAV空调系统 ）单风管送回风机连动VAV空调系统 4）单风管旁通式VAV空调系统 ）单风管旁通式VAV空调系统
变静压的目的是使风机提供的风压与管 网所需的实际静压相一致。在运行过程中， 由于VAV BOX的不断调节，管网压力不断变 由于VAV BOX的不断调节，管网压力不断变 化，但此时的管网静压并不代表系统运行所 需的静压，实际所需静压值的计算机理较为 复杂，一个简便的方法是用而各末端风口的 阀门开度代表静压的供需状态。
（1）室温控制在末端装置中完成。根据室 内温度的偏差调节送风量，以满足室温的 要求。 （2）总送风量控制是VAV系统控制的核心 ）总送风量控制是VAV系统控制的核心 （3）送回风量匹配控制通过单风管送回风 机联动控制VAV BOX完成 机联动控制VAV BOX完成 （4）新风量控制 （5）送风温度控制
三、变静压变温度（VPT）总风量控制法 变静压变温度（VPT） 1、VPT法的系统构成 VPT法的系统构成 风机变频器控制——变风量控制 （1）风机变频器控制——变风量控制 空调箱冷量热量及加湿量控制——变 （2）空调箱冷量热量及加湿量控制——变 温度控制 （3）新风量控制 （4）其它控制
2、VPT法的变静压控制机理 VPT法的变静压控制机理
新风
排风
变频风机
VБайду номын сангаасV
室温传感器 变频风机
图5-18
单风管送回风机连动VAV空调系统
第4章 变风量空调系统
4.1.3 变风量系统的特点及适用性
1.运行经济：由于风量随负荷的减小而降低，所以冷 量、风机功率能接近建筑物空凋负荷的实际需要。 2.各个房间的室内温度可以个别调节，每个房间的风 量调节直接受装在室内的恒温器控制。
3.具有一般低速集中空调系统的优点，例如可以进行 较好的空气过滤、消声等，并有利于集中管理。 4.始终能保证室内换气次数、气流分布和新风量，当 风量过低而影响气流分布时，则只能以末端再热来 代替进一步降低风量。
（3）旁通型
a.当室内负荷减少时，通过送风口的分流机构来减 少送入室内的风量，而其余部分送入顶棚内再进 入回风管循环。 b.送入房间的空气量是可变的，但风机的风量仍是 一定的。 c.旁通风口与送风口上设有动作相反的风阀，并与 电动执行机构相连接，且受室内恒温器所控制。
图 4-3 旁通型变风量系统流程图
判定方法一：按最小送风量考虑
（1）不存在随风量减少而噪声增加的现象，风量太 小也能准确地测量末端装置的风量，因此在无结露 现象时，可按一次回风系统计算送风量。 （2）当计算所得的房间送风量的20％小于房间最小 送风量，应采用二次回风系统。 （3）规格较高办公室最小送风量:13-14m³／(h·人) 。
5.国外在高层和大型建筑物中，通常在内区使用变 风量系统，因为它负荷稳定，全年需送冷风，用 变风量系统比较合适。在外区，仍用集中式定风 量系统或空气—水系统，以满足冬季和夏季内区 和外区的不同需要。 变风量系统并不是一种新的，特殊的空调方式， 只是在装置上最大限度地考虑了经济运行。
4.2 多风机变风量空调系统
③传统的变风量系统习惯采用一台空调机组承担一
个面积较大的区域，这样能耗较高。 MFVAV空调系统不需要进行风量测量，因此风道 内速度无需达到一定风速，同时采用空调机组分 散系统，系统阻力明显下降。
变风量空调系统VAV系统
定静压值的大小与风管系统的压力有关； 与压力传感器的位置有关； 具体数值应在调试时确定； 多数供应商建议定静压值为250Pa； 对于普通空调系统，静压值可能在150～300Pa之间 ， 低压系统为100～200Pa之间。
2、AHU频率控制-定静压控制法
定静压控制法的优点：
• • • •
2、AHU频率控制-定静压控制法
变频器
DDC频率的比例积分PI控制
SP AHU运行风量 10,000 CMH
静压传感器
V A V
V A V
V A V
各房间运行风量
800 CMH
400 CMH
600 CMH
2、AHU频率控制-定静压控制法
定静压点位置：单环路2/3处
送风静压
最小 静压点
2、AHU频率控制-定静压控制法
一次风
末端风机
送风 吊顶回风
吊顶回风
盘管 风机
下游阻力
一次风
一次 风阀
5、串联风机型 Box
Constant Flow Fan Powered Box（串联式）
风量 天花回风 送风量 总风量＝风机风量
最大制冷风量
天花回风 风 机 一次风 DDC
一次风
温控器
TE
6、并联风机型 Box
风机并联型 (Variable Flow Fan Powered Box） 风机并联型末端的风 机和来自空调箱的 一次风处于相对并 联的位置
风速（压差）传感器－8×2个小孔
airflow
全压
静压
动压=全压-静压=0.5*1.2*V2
2、与压力无关型 BOX
工作原理
风量
最大风量1000 运行风量600 最大风量
楼宇自动化第2节 空气处理系统监控原理11
由新风通道 的湿度传感 器实测新风 的湿度信号， 通过调节加 湿阀的开度， 使新风湿度 在设定的范 围内。
新风机组硬件配置图
控制系统三层结构
1、管理层 2、控制层 3、现场层
computer DDC
2020年1月2日星 期四
AHU
8
现场传感器执行器
1、温湿度传感器
2、过滤网压差开关
2020年1月2日星 期四
风系统比较，增加的监控点如下: • (1)回风温度监控 • 回风通道的温度传感器实测回风温度，通
过控制加热器（或表冷器）上的调节阀的 开度来调节热水（或冷水）流量，使回风 温度控制在设定的范围内。
三 新回风混合空调系统
• (2)回风湿度监控 由回风通道的湿度传感器实测回风通道的湿 度信号，通过控制冷水阀（或蒸汽阀）的 保持一定。
三 新回风混合空调系统
• 新回风混合空调系统比全新风空调系统增 加了回风系统和排风系统，其目的是为了 节约能源，净化室内空气，并可与消防系 统联合排烟，现实工程中常用的新回风混 合系统的硬件配置图。
新回风混合系统硬件配置图
三 新回风混合空调系统
• 1．主要监控功能 • 由于增加了回风系统和排风系统，与全新
• 同时送风量的自动调节可以最大限度地减 少风机的动力，节约运行能耗。
四 变风量空调系统
• 变风量空调系统特点:
• ①实现局部区域（房间）的灵活控制，可根据负荷 的变化或个人的舒适度要求调节个性化的工作环境， 能适应多种室内舒适性要求；
• ②由于能自动调节送入各房间冷量，系统内各用户 间可以按实际需要调配冷量，考虑各房间的同时使 用系数和负荷的时间分布，系统冷源的总冷量配置 可以减少２０％～３０％左右，设备投资相应有较 大的消耗；
变风量VAV空调系统
变风量ＶAＶ空调系统————————————————————————————————作者：————————————————————————————————日期:系统概述变风量系统（Ｖarｉabｌe Ａｉr ＶoｌuｍｅSysteｍ，V ＡV系统）本世纪60年代诞生在美国,根据室内负荷变化或室内要求参数的变化，保持恒定送风温度，自动调节空调系统送风量，从而使室内参数达到要求的全空气空调系统。
由于空调系统大部分时间在部分负荷下运行，所以,风量的减少带来了风机能耗的降低。
VＡV系统追求以较少的能耗来满足室内空气环境的要求。
VAV系统出现后并没有得到迅速推广,当时美国占主导地位的仍是定风量（ＣＡV,Ｃoｎst ａnt Air Ｖｏluｍe）系统加末端再加热和双风道系统。
西方7０年代爆发的石油危机促使VAＶ系统在美国得到广泛应用，并在其后2０年中不断发展,已经成为美国空调系统的主流,并在其他国家也得到应用。
变风量系统结构图优点介绍VＡV系统有如下优点:1.由于ＶＡV系统通过调节送入房间的风量来适应负荷的变化，同时在确定系统总风量时还可以考虑一定的同时使用情况，所以能够节约风机运行能耗和减少风机装机容量。
有关文献介绍,VAＶ系统与CAV系统相比大约可以节约风机耗能3０％-７0%,对不同的建筑物同时使用系数可取0.8左右。
2．由于VAＶ系统的末端可以根据室内温度与设定值的偏差来调节送风量，所以与ＣＡＶ系统相比具有一定的独立调控性能。
部分负荷的时候可以有效地降低再热量，甚至可能完全不需要末端再热。
３．系统的灵活性较好，易于改、扩建,尤其适用于格局多变的建筑，例如出租写字楼等。
当室内参数改变或重新隔断时,可能只需要更换支管和末端装置，移动风口位置,甚至仅仅重新设定一下室内温控器。
４． VAＶ系统属于全空气系统,它具有全空气系统的一些优点，例如过渡季和冬季可以利用新风消除室内冷负荷,能够对负荷变化迅速响应,室内也没有风机盘管凝水问题和霉菌滋生问题。
变风量空调机组控制原理图
室内正压 10Pa±5
室内正压 10Pa±5
编号 P1 P2 P3 P4 P5
说明： 因空调区域 A 与 B 位于上下不同楼层， 系统风量的控制有以下几种情况： 空调使用情况 系统风量控制方法 说明 A区单独使用 定静压 P1 控制送风机频率 B区单独使用 定静压 P2 控制送风机频率 A区＋B区 皇家控制法 风阀控制 风阀M5、M7关闭，由P4控制M4、M8开度，CAV(M9)50％最小新风量 风阀M4、M6关闭，由P5控制M5、M8开度，CAV(M9)50％最小新风量 风阀M6、M7开启，由P4控制M4开度，由P5控制M5开度， 总风量＋阀位重置＋定静压 由P4/P5的平均值控制排风阀M8的开度，CAV(M9)100％最小新风量
每个WEB600系统 配置一个说明： (详细的控制策略见自控方案） 1.通过新、回风焓差计算，控制最大新风阀M1开度，联动回风 阀M3。焓差有利时，首先通过调节混合比来控制送风温度。 2.根据新风温度进行AHU送风温度再设定，调节冷热水阀保证送风温度。 3.监测回风机送风管压力P3（正压），控制回风机频率。 4.根据回风管CO2浓度控制新风阀M1开度，设定值800PPM。 5.根据回风湿度控制加湿阀的通断。 6.防冻开关报警时，关闭风阀M1/M2/M8 7.送风机和回风机联动，UVC设备与送风机联动。 8.防冻开关报警时，关闭风阀M1/M2/M8
风管/房间静压传感器 位置 说明 A区送风管 0～500Pa B区送风管 0～500Pa 回风机出风管 0～100Pa A区室内静压 －60～ 60 Pa B区室内静压 －60～ 60 Pa
空调系统类PPT课件
特点： ●送风量和循环水量小，减少了空气处理设备、水泵、风道等的初投资，节 省了机房面积和风道所占空间高度； ●加大了空气的除湿量，降低了室内湿度，增强了室内的热舒适性； ●利用蓄冰设备提供的低温冷水，与低温送风系统相结合，可有效的减少初 投资和用电量；
管道设有防止回流设施且各层设有自动喷水灭火系统时，其进风和排风管 道可不受此限制。垂直风管应设在管井内。
一系统时，应作局部处理。 ●对空气洁净度要求不同的空气调节区，宜分设系统。 ●空气中含有易燃易爆物质的空气调节区，应独立设置系统。在同一时间内
须分别进行供热和供冷的空气调节区，应分设系统。 ●空气调节房间的瞬时负荷变化差异较大时，应分设系统。 ●需要划分内外区供冷时，应按内外区分设系统。 ●通风空调系统，横向应按每个防火分区设置，竖向不宜超过五层，当排风
VRV的称谓用于图纸上并未违反“不得指定生产厂、供应商”的规定，用 于
招标文件却有“倾向性”的嫌疑。
特点： ●散热途径:冷却塔、内区需要制冷的热泵向外区需要供热的热泵转换(冬 季); ●对于有内区和外区的大中型建筑物，当有同时供冷和供热时，可以做到 热量的回收转换，特别适用于全年需要空气调节，冷热负荷接近的场合； ●调节灵活，便于单独计量和计费； ●与风机盘管加新风系统相若，节省空间；
特点： ●使用灵活，适用于中小型建筑物或须细分成多用途、多单元的较大型建
筑物； ●节省机房面积； ●无冷却水、冷冻水管，节省空间； 注意事项： ●不宜用于振动较大、油污蒸汽较多以及产生电磁波或高频波的场所—易
