半导体器件的材料品质因子
半导体器件的材料物理基础
直接复合寿命
寿命：
rad
1 B n0 p0 p
其中，B为直接辐射复合系数：
间接复合寿命
n0 n1 p p0 p1 p SRH p 0 n0 n0 po p n0 p0 p 1 1 其中 p 0 , n 0 NT rp NT rn
自由载流子在单位电场作用下的平均 漂移速度。 弱电场下，μ为常数； 强电场下，μ随电场增加而减小
载流子迁移率与器件特性
载流子迁移率μ是决定半导体材料电阻率
ρ 大小的两个重要参数之一。
1 ρ = q(nun pu p )
电流承受能力和载流子迁移率有关
双极器件pn 结二极管为例，在外加电压U 作用下，电流密度j满足肖克莱方程
2 p0 1 h Ap 1 h An h
其注入比h=
n p0
小注入的俄歇复合寿命
小注入，即h<<1时， 1 对n型半导体： A An 0 ； 2 An n 0 1 对n型半导体： A Ap0 2 Ap p0
多种复合共同作用的寿命
掺杂载流子：
在半导体中掺入具有恰当化合价的杂质原子。 n型掺杂和p型掺杂；
注入载流子：光注入和电注入；
禁带窄化
本征或轻掺杂半导体中，导带、价带、禁带之间 界限清晰； 重掺杂（杂质原子百分比≥1/1000）时，会出现 禁带窄化效应； 杂质原子近距减小，相互作用增强，能带出现杂 化，能级分裂成能带；
uI Ni T
1 1.5
载流子之间的散射
载流子对载流子的散射是运动着的多个电荷环绕其公 共质心的相互散射。 相同极性载流子散射对迁移率没有影响或很小。 相反极性的载流子之间的散射可以使双方动量的弛豫， 使迁移率下降。 只考虑载流子散射作用的载流子迁移率：
半导体技术的关键指标与性能评估方法
半导体技术的关键指标与性能评估方法在当今的科技领域，半导体技术被广泛应用于各个领域，包括通信、电子设备、能源、医疗等。
为了确保半导体产品的质量和性能，在开发和生产过程中，我们需要关注一些关键指标和使用适当的性能评估方法。
本文将介绍一些常见的关键指标和性能评估方法，以帮助读者更好地理解和应用半导体技术。
一、关键指标1. 器件尺寸：半导体器件尺寸是衡量其性能和功能的重要指标之一。
通常使用纳米单位（nm）来表示器件的尺寸，如纳米级晶体管（NMOS）和互补金属氧化物半导体（CMOS）等。
2. 衰减系数：衰减系数是指半导体材料在电磁波传输过程中对信号强度的减弱程度。
衰减系数越小，半导体器件的信号传输能力越好。
3. 效率：半导体器件的效率决定了其能量转换的效率。
在太阳能电池和发光二极管（LED）等应用中，高效率是一个重要的考虑因素。
4. 噪声：噪声是指在半导体器件中产生的干扰信号。
噪声水平对于电子设备的性能和可靠性起着重要的影响。
二、性能评估方法1. 电性能测试：电性能测试是评估半导体器件的主要方法之一。
通过测量器件的电阻、电容、电流和电压等参数，可以评估其电气特性和性能。
2. 温度测试：温度是影响半导体器件性能的重要因素之一。
通过在不同温度下对器件进行测试，可以评估其在不同条件下的工作性能和稳定性。
3. 可靠性测试：可靠性测试用于评估半导体器件的寿命和可靠性。
常见的可靠性测试方法包括加速寿命测试和热循环测试等。
4. 光谱测试：光谱测试是评估光学性能的一种方法。
通过测量器件在不同波长下的反射、透射和发射等光学性能，可以评估其在光学应用中的性能。
三、结论本文介绍了半导体技术的关键指标和性能评估方法。
了解和应用这些指标和方法对于开发和生产高质量的半导体产品至关重要。
通过电性能测试、温度测试、可靠性测试和光谱测试等方法，我们能够全面评估半导体器件的性能和可靠性，确保其在各个领域中的应用效果。
希望本文能为读者提供有益的信息，促进半导体技术的发展和应用。

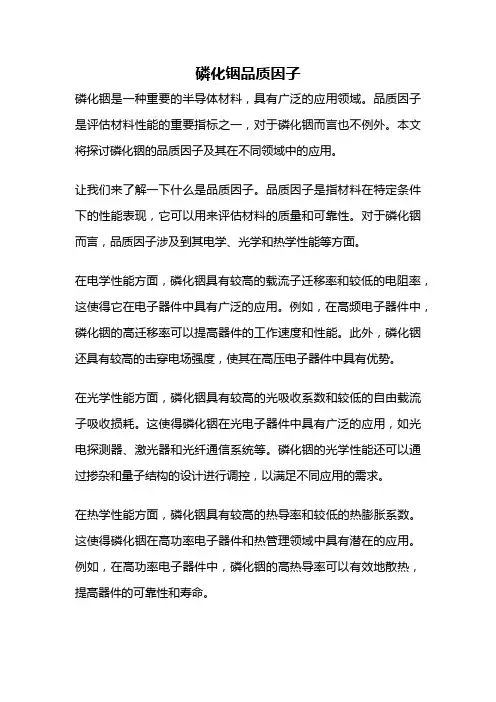

磷化铟品质因子
磷化铟品质因子磷化铟是一种重要的半导体材料，具有广泛的应用领域。
品质因子是评估材料性能的重要指标之一，对于磷化铟而言也不例外。
本文将探讨磷化铟的品质因子及其在不同领域中的应用。
让我们来了解一下什么是品质因子。
品质因子是指材料在特定条件下的性能表现，它可以用来评估材料的质量和可靠性。
对于磷化铟而言，品质因子涉及到其电学、光学和热学性能等方面。
在电学性能方面，磷化铟具有较高的载流子迁移率和较低的电阻率，这使得它在电子器件中具有广泛的应用。
例如，在高频电子器件中，磷化铟的高迁移率可以提高器件的工作速度和性能。
此外，磷化铟还具有较高的击穿电场强度，使其在高压电子器件中具有优势。
在光学性能方面，磷化铟具有较高的光吸收系数和较低的自由载流子吸收损耗。
这使得磷化铟在光电子器件中具有广泛的应用，如光电探测器、激光器和光纤通信系统等。
磷化铟的光学性能还可以通过掺杂和量子结构的设计进行调控，以满足不同应用的需求。
在热学性能方面，磷化铟具有较高的热导率和较低的热膨胀系数。
这使得磷化铟在高功率电子器件和热管理领域中具有潜在的应用。
例如，在高功率电子器件中，磷化铟的高热导率可以有效地散热，提高器件的可靠性和寿命。
除了上述电学、光学和热学性能外，磷化铟还具有其他一些优点。
首先，磷化铟具有较高的稳定性和可靠性，可以在宽温度范围内工作。
其次，磷化铟的制备工艺相对简单，可以通过分子束外延、金属有机化学气相沉积等方法进行生长。
此外，磷化铟还具有较好的机械强度和化学稳定性，适合在恶劣环境下的应用。
基于磷化铟的品质因子，它在许多领域中都有广泛的应用。
在电子领域，磷化铟被用于制造高频功率放大器、射频开关和微波器件等。
在光电子领域，磷化铟被用于制造光电探测器、激光器和光纤通信系统等。
在能源领域，磷化铟被用于制造太阳能电池和燃料电池等器件。
此外，磷化铟还被应用于传感器、生物医学器件和光学涂层等领域。
磷化铟作为一种重要的半导体材料，其品质因子对于评估其性能至关重要。
半导体元器件检测标准
半导体元器件检测标准半导体元器件是现代电子设备中不可或缺的重要组成部分。
它们广泛应用于通信、计算机、汽车、医疗设备等各个领域。
然而，由于制造过程中的不可避免的缺陷和损伤，半导体元器件可能存在各种问题，如电性能不稳定、尺寸偏差、封装损坏等。
因此，制定和实施一套严格的检测标准对于确保半导体元器件质量和可靠性至关重要。
一、引言随着科技的进步和应用领域的扩大，对半导体元器件质量要求也越来越高。
因此，制定一套科学合理且能够实际应用的检测标准是必不可少的。
二、半导体元器件常见问题及其影响1. 电性能问题：电性能是衡量半导体元器件质量最重要的指标之一。
电性能问题可能表现为漏电流过大、击穿电压低等现象。
这些问题会直接影响到设备整体性能和稳定性。
2. 尺寸偏差：半导体元器件的尺寸偏差可能导致元器件的安装不稳定，进而影响到设备的可靠性和寿命。
3. 封装损坏：封装是保护半导体芯片的重要手段，而封装损坏可能导致芯片暴露在外界环境中，进而引发各种问题。
三、半导体元器件检测标准的重要性制定和实施半导体元器件检测标准具有以下重要意义：1. 保证产品质量：通过严格检测标准，可以及时发现和排除不合格产品，确保产品质量稳定可靠。
2. 提高设备性能：通过对半导体元器件进行全面检测和筛选，可以确保选用优质元器件，从而提高设备的性能和可靠性。
3. 降低生产成本：通过合理制定检测标准，并对生产过程进行严格控制，可以降低不良品率、提高生产效率，并从根本上降低生产成本。
四、半导体元器件检测标准制定过程1. 收集相关信息：收集有关半导体元器件及其相关行业的技术规范、标准、法规等信息，了解行业发展趋势和技术要求。
2. 制定标准框架：根据收集到的信息，制定一套完整的标准框架，明确标准的结构和内容。
3. 制定具体检测方法：根据半导体元器件的特点和问题，制定相应的检测方法和技术要求。
4. 标准验证与修订：制定完毕后，对标准进行验证实施，并根据实际应用情况对标准进行修订和完善。
半导体器件 的材料品质因子
半导体器件的材料品质因子XieMeng-xian.(电子科大，成都市)为了使半导体器件的性能达到较好的水平，除了在器件结构设计和工艺制作技术上加以优化以外，在半导体材料的合理选取上也需要加以考虑。
究竟什么样的半导体材料最适合某种器件使用呢?这就需要根据器件的某些参数之间的制约关系来确立一种评价的标准，这种标准也就是不同器件的材料品质因子。
(1)Johnson因子:Johnson因子是高频大功率BJT的材料品质因子，即是表征半导体材料对于高频大功率BJT适应能力的一个参量。
因为晶体管在高电压和大电流条件下工作时，将会产生势垒展宽、放大系数下降和Kirk效应(基区展宽效应)等许多现象，并导致晶体管的最高工作频率下降，所以晶体管的最大输出功率与特征频率之间存在着一定的制约关系。
一般，从半导体材料的基本特性来看，临界雪崩击穿电场强度Ec越大，载流子饱和漂移速度vs越高，晶体管的最大功率处理能力就越强，特征频率也相应地越高。
因此，可以采用半导体材料的临界雪崩击穿电场强度与载流子饱和漂移速度的乘积，即来作为评价不同半导材料对制作高频大功率晶体管的适应能力。
该乘积F1就称为为第一材料品质因子，或者Johnson因子。
实际上，Johnson因子的大小就是限制器件极限性能的一个量度。
Johnson因子的数值越大，则晶体管在高频下阻断电压和处理功率的能力就越强，即能够更好地兼顾高频率和大功率的要求。
根据不同半导体材料的基本特性参数和Johnson因子的数值，可以见到:①由于金刚石、氮化镓和碳化硅等宽禁带半导体的临界雪崩击穿电场，要比Si和GaAs 的高出一个数量级，而饱和漂移速度的差别不大，因此，宽禁带半导体晶体管在同一特征频率下的电压承受能力要比Si和GaAs晶体管的高得多。
②宽的大数十倍，所以宽禁带半导体材料将Si因子要比Johnson禁带半导体材料的．有利于获得高电压、大电流和高频率，这对于制作高频大功率晶体管具有很大的潜在优势。
先进半导体敏感材料资料
17
铅盐化合物PbS、PbSe均为本征光电导红外探测器材料， PbS广泛用于制备1-3 μm探测器，其器件制备工艺简单， 成本低。
铅盐红外光探测器的主要性能
18
Si和Ge是主要的非本征红外（光电导）探测器材料带隙大 小适中。
低背景应用时某些Si、Ge红外探测器的主要性能
Si、Ge、InSb的压敏效应参数
5
半导体力敏元件（应变片）可制出压力传感器、 加速度传感器等器件。 SiC也可用于制备高温压力传感器。已有报道工 作温度高达600 ℃的6H-SiC高温压力传感器。 金刚石也是制作高温压力传感器的优良材料，受 缺乏单晶衬底的限制，其工作温度仅为300 ℃.
23
1992年首次制出AlGaN PC型紫外光探测器，在365 nm波 长时，峰值响应率（似应为电流灵敏度）为1000 A/W。 1995年，用CVD工艺制出了PC型金刚石紫外光探测器， 它对200 nm波长光的响应比对可见光的响应大106，暗电 流小于0.1 nA。 1964年，用3C-SiC制出了PV型紫外光探测器（光二极 管），250 nm波长时，最大响应率72 mA/W，量子效率 36%。一般SiC光二极管在250-300 nm时，响应率为150240 mA/W，量子效率在60%以上。
产生电能 转换灵敏度用机电耦合系数K表示： K 输入机械能
12
7
常见半导体压电材料
8
7.2 光敏材料
半导体光敏材料主要是利用这类材料所具有的光电导效应 以制备相应的传感（探测）器件。 光电导效应是半导体表面受到光照时，其电导率增大的现 象。 根据本征吸收限波长λc与材料带隙Eg的关系，可以容易地 算出半导体光敏材料的吸收限波长（吸收边）。
半导体器件芯片常用型号参数
半导体器件常用型号参数一、半导体二极管参数符号及其意义CT---势垒电容Cj---结（极间）电容，表示在二极管两端加规定偏压下，锗检波二极管的总电容Cjv---偏压结电容Co---零偏压电容Cjo---零偏压结电容Cjo/Cjn---结电容变化Cs---管壳电容或封装电容Ct---总电容CTV---电压温度系数。
在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比CTC---电容温度系数Cvn---标称电容IF---正向直流电流（正向测试电流）。
锗检波二极管在规定的正向电压VF下，通过极间的电流；硅整流管、硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流（平均值），硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流IF（AV）---正向平均电流IFM（IM）---正向峰值电流（正向最大电流）。
在额定功率下，允许通过二极管的最大正向脉冲电流。
发光二极管极限电流。
IH---恒定电流、维持电流。
Ii--- 发光二极管起辉电流IFRM---正向重复峰值电流IFSM---正向不重复峰值电流（浪涌电流）Io---整流电流。
在特定线路中规定频率和规定电压条件下所通过的工作电流IF(ov)---正向过载电流IL---光电流或稳流二极管极限电流ID---暗电流IB2---单结晶体管中的基极调制电流IEM---发射极峰值电流IEB10---双基极单结晶体管中发射极与第一基极间反向电流IEB20---双基极单结晶体管中发射极向电流ICM---最大输出平均电流IFMP---正向脉冲电流IP---峰点电流IV---谷点电流IGT---晶闸管控制极触发电流IGD---晶闸管控制极不触发电流IGFM---控制极正向峰值电流IR（AV）---反向平均电流IR（In）---反向直流电流（反向漏电流）。
在测反向特性时，给定的反向电流；硅堆在正弦半波电阻性负载电路中，加反向电压规定值时，所通过的电流；硅开关二极管两端加反向工作电压VR时所通过的电流；稳压二极管在反向电压下，产生的漏电流；整流管在正弦半波最高反向工作电压下的漏电流。
半导体物理与器件 课件 教学PPT 作者 裴素华 第1章 半导体材料的基本性质
ni 2
因此半导体两种载流子浓度的乘积等于它的本质载流子浓度的平方.
3.本征载流子浓度与本征费米能 级 右图为 Si和GaAs中本征载流子浓 度与温度倒数间的关系
1.4 杂质半导体与杂质半导体的载流 子浓度
1.4.1 N型半导体与P型半导体
N型半导体:在纯净的本征半导体材料中掺入施主杂质 后，施主杂质电离放出大量能导电的电子，使这种半 导体的电子浓度n大于空穴浓度p，把这种主要依靠电 子导电的半导体称为N型半导体，如图a所示。 P 型半导体：在纯净的本征半导体材料中掺入受主杂 质后，受主杂质电离放出大量能导电的空穴，使这种 半导体的空穴浓度p大于电子浓度n，把这种主要依靠 空穴导电的半导体称为P 型半导体，如图b所示。
E ' FN E ' FP np n0 p0 exp T
E ' FN E ' FP n 2i exp T
N型半导体小注入前后准费米能级偏离费米能级的程度 a）小注入前 b）小注入后
1.6载流子的漂移运动
半导体导带电子和价带空穴是可以参加导电的，它 们的导电性表现在当有外加电场作用在半导体上的 时候，导带电子和价带空穴将在电场作用下作定向 运动，传导电流，我们把该运动称为载流子的漂移 运动。
本征半导体是指完全纯净的 结构完整的 不 含任何杂质和缺陷的半导体.
半导体填充能带的情况 a）T=0K b） T>0K
本征半导体导带电子和价带空穴均能在外加电场作用 下,产生定向运动形成电流,把上述两种荷载电流的粒子 称为半导体的俩种载流子. 导带电子浓度和价带空穴浓度永远相等,这是本征半导 体导电机构的一个重要特点.
vn = -
半导体材料和器件的微观结构与性能
半导体材料和器件的微观结构与性能半导体材料和器件是现代电子技术的基本组成部分之一。
这些材料和器件的微观结构与性能直接关系到现代电子技术的发展和应用。
本文将从半导体材料和器件的微观结构和性能两个方面进行探讨，以期对半导体材料和器件的了解有更深入的认识。
一、半导体材料的微观结构半导体材料的微观结构是指其原子、分子和晶体结构等方面的特点。
半导体材料的微观结构对其性能具有重要的影响。
以下是几种常见的半导体材料的微观结构特点。
1、硅硅是最常见的半导体材料之一。
硅的晶体结构为钻石型晶体结构。
硅的原子间距较大，因此硅是一种具有高阻值的半导体材料。
2、锗锗是另一种常见的半导体材料。
锗的晶体结构与硅类似，也是钻石型晶体结构。
锗的原子间距比硅的原子间距小，因此其导电性能比硅要好。
3、镓镓是一种较为稀少的半导体材料。
镓的晶体结构为立方晶体结构。
相对而言，镓的原子间距较小，导电性能也比较好。
以上几种半导体材料的微观结构特点对其性能具有一定的影响，而这些影响将在下一部分中进行讲述。
二、半导体器件的性能特点半导体器件的性能特点包括导电性、光电性、热电性、磁电性等。
在不同的应用场景中，半导体器件的性能特点也不尽相同。
以下将针对常见的几种半导体器件来讨论其性能特点。
1、二极管二极管是一种常用的半导体器件。
二极管的主要特点是具有良好的整流作用。
在正向电压作用下，电流可以通过二极管；而在反向电压作用下，二极管具有极高的电阻值，阻止电流的通过。
因此，二极管常用于整流、电压稳定和信号检测等方面。
2、晶体管晶体管是一种常用的放大器件。
晶体管的主要特点是可以实现电流放大。
晶体管由N型半导体和P型半导体组成，当输入信号加到P型区时，会控制N型区的电流，从而实现电流的放大。
晶体管常用于功率放大、运算放大等方面。
3、光电二极管光电二极管是一种常用的光电器件。
光电二极管的主要特点是具有良好的光电响应能力。
光照到光电二极管的P型区时，会产生电子和空穴，从而形成电流。
半导体器件结构、原理与参数
原子结构的简化模型
+4
+4
+4
+4
+4
+4
+4
图1.1.1 硅或锗的 简化原子结构模型
+4
+4
+4
图1.1.2 硅或锗晶体的共价健 结构示意图
半导体器件结构、原理和参数
1.1.1 本征半导体
●本征半导体
通常把非常纯净的、几乎不含杂质的且结构 完整的半导体晶体称为本征半导体。
在T=0K（相当于—273oC）时半导体不导电， 如同绝缘体一样。
如温度升高，如在室温条件下，将有少数价 电子获得足够的能量，以克服共价键的束缚而成 为自由电子，其载流子的数量很少（自由电子的 数量）导电能力很弱。
半导体器件结构、原理和参数
束缚电子 本征激发 空穴、电子对 两种载流子： 电子与空穴载流子 产生与复合 动态平衡 载流子浓度与T有关
物质可分为： 导体：<=10-4Ω.cm 如：铜，银，铝
绝缘体：=109Ω.cm 如：橡胶，塑料 半导体其导电能力介于上面两者之间，一般 为四价元素的物质，即原子最外层的轨道上均有 四个价电子,所以称它们为4 价元素。
半导体有：元素半导体：硅（Si）、锗（Ge）等； 化合物半导体：砷化镓（GaAs）等
Rc
b
+ VCC
-
IB Rb
-
VBB +
IC
c
e
IE
Rc
-
VCC +
（a）
（b）
图1.3.4 三极管的直流供电电路之二 （a）NPN型三极管的直流供电电路 （b）PNP型三极管的直流供电电路
半导体器件芯片常用型号参数
半导体器件常用型号参数一、半导体二极管参数符号及其意义CT---势垒电容Cj---结（极间）电容，表示在二极管两端加规定偏压下，锗检波二极管的总电容Cjv---偏压结电容Co---零偏压电容Cjo---零偏压结电容Cjo/Cjn---结电容变化Cs---管壳电容或封装电容Ct---总电容CTV---电压温度系数。
在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比CTC---电容温度系数Cvn---标称电容IF---正向直流电流（正向测试电流）。
锗检波二极管在规定的正向电压VF下，通过极间的电流；硅整流管、硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流（平均值），硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流IF（AV）---正向平均电流IFM（IM）---正向峰值电流（正向最大电流）。
在额定功率下，允许通过二极管的最大正向脉冲电流。
发光二极管极限电流。
IH---恒定电流、维持电流。
Ii--- 发光二极管起辉电流IFRM---正向重复峰值电流IFSM---正向不重复峰值电流（浪涌电流）Io---整流电流。
在特定线路中规定频率和规定电压条件下所通过的工作电流IF(ov)---正向过载电流IL---光电流或稳流二极管极限电流ID---暗电流IB2---单结晶体管中的基极调制电流IEM---发射极峰值电流IEB10---双基极单结晶体管中发射极与第一基极间反向电流IEB20---双基极单结晶体管中发射极向电流ICM---最大输出平均电流IFMP---正向脉冲电流IP---峰点电流IV---谷点电流IGT---晶闸管控制极触发电流IGD---晶闸管控制极不触发电流IGFM---控制极正向峰值电流IR（AV）---反向平均电流IR（In）---反向直流电流（反向漏电流）。
在测反向特性时，给定的反向电流；硅堆在正弦半波电阻性负载电路中，加反向电压规定值时，所通过的电流；硅开关二极管两端加反向工作电压VR时所通过的电流；稳压二极管在反向电压下，产生的漏电流；整流管在正弦半波最高反向工作电压下的漏电流。
【精品】电子元器件基础知识——半导体器件
一、中国半导体器件型号命名方法半导体器件型号由五部分(场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分）组成.五个部分意义如下:第一部分：用数字表示半导体器件有效电极数目。
2—二极管、3-三极管第二部分:用汉语拼音字母表示半导体器件的材料和极性。
表示二极管时：A—N型锗材料、B—P型锗材料、C-N型硅材料、D—P型硅材料。
表示三极管时：A—PNP 型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。
第三部分：用汉语拼音字母表示半导体器件的内型。
P—普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S—隧道管、N-阻尼管、U-光电器件、K—开关管、X-低频小功率管(F<3MHz，Pc<1W)、G—高频小功率管（f〉3MHz,Pc〈1W）、D—低频大功率管（f〈3MHz，Pc〉1W）、A-高频大功率管（f〉3MHz,Pc〉1W）、T-半导体晶闸管（可控整流器）、Y—体效应器件、B—雪崩管、J-阶跃恢复管、CS-场效应管、BT—半导体特殊器件、FH-复合管、PIN-PIN型管、JG—激光器件。
第四部分：用数字表示序号第五部分：用汉语拼音字母表示规格号例如：3DG18表示NPN型硅材料高频三极管日本半导体分立器件型号命名方法二、日本生产的半导体分立器件，由五至七部分组成.通常只用到前五个部分，其各部分的符号意义如下:第一部分：用数字表示器件有效电极数目或类型。
0-光电（即光敏）二极管三极管及上述器件的组合管、1-二极管、2三极或具有两个pn结的其他器件、3-具有四个有效电极或具有三个pn结的其他器件、┄┄依此类推。
第二部分：日本电子工业协会JEIA注册标志.S-表示已在日本电子工业协会JEIA 注册登记的半导体分立器件。
第三部分：用字母表示器件使用材料极性和类型.ATMEL代理A—PNP型高频管、B-PNP型低频管、C-NPN型高频管、D-NPN型低频管、F—P控制极可控硅、G—N控制极可控硅、H-N基极单结晶体管、J-P沟道场效应管、K-N沟道场效应管、M-双向可控硅.第四部分:用数字表示在日本电子工业协会JEIA登记的顺序号。
半导体器件与材料的结构及性能分析
半导体器件与材料的结构及性能分析半导体是一类电导率介于导体和绝缘体之间的材料。
在半导体器件中，半导体材料的结构和性能对整个设备的性能起着决定性作用。
因此，分析半导体器件和材料的结构和性能非常重要。
一、半导体器件的结构半导体器件的结构由两部分组成：衬底和上层结构。
衬底可以是单晶硅、蓝宝石、蓝晶等材料，而上层结构可分为四个部分：掺杂区、非掺杂区、引出电极和金属层。
1. 掺杂区掺杂区是半导体器件的关键部分。
通过掺杂不同的杂质，可以改变半导体材料的导电性质。
常用的掺杂剂有硼、铝、砷、磷等。
掺入杂质的区域称为杂质区域，在杂质区域内，离子浓度很高，形成了大量的自由电子和空穴，从而形成了半导体的导电性。
2. 非掺杂区非掺杂区域一般为纯净的半导体材料，没有加入任何杂质，也称为内固态化区间。
内固态化的半导体材料中，自由电子和空穴几乎没有，因此电阻很大，不导电。
3. 引出电极引出电极是半导体器件的电极，用于引出电流和控制电流的方向。
在引出电极上，还要设计合适的接线方式，使电流可以顺畅地流动。
4. 金属层金属层一般用于保护半导体器件和连接器件。
金属层需要保证导电性好，外观美观，同时具有防腐蚀、耐磨损、隔离电和散热等功能。
以上四个部分构成了半导体器件的结构。
不同的半导体器件结构也会有所不同。
例如，可控硅三极管的结构中会有门极和双极晶体管等。
二、半导体材料的性能半导体材料的性能主要包括导电性、光电性、热性、机械性、化学性和稳定性等。
1. 导电性半导体材料的导电性决定了它在电子工业中的应用。
导电性是通过掺杂来改变半导体中自由电子和空穴的浓度实现的。
正离子掺杂在半导体中会增加空穴数目，使其呈p型，而负离子掺杂会增加自由电子数目，使其呈n型。
掺杂剂的不同可以改变半导体的电导率，以适应不同的应用场合。
2. 光电性半导体材料是光电子学的基础材料之一。
光电性是半导体材料表现出的光学性质，主要包括吸收、反射、透过和放射四种性质。
半导体材料对不同波长的光的吸收能力不同，这种吸收能力可以通过材料表面的光谱反射系数和透明度值反映出来。
半导体器件的性能与制备技术
半导体器件的性能与制备技术半导体器件是现代电子技术中不可或缺的组成部分，它在各个领域都有广泛的应用。
优秀的器件性能和先进的制备技术对于半导体行业的发展至关重要。
本文将探讨半导体器件的性能以及与其相关的制备技术。
一、半导体器件的性能半导体器件的性能取决于多个因素，其中最重要的包括速度、功耗、稳定性和可靠性。
速度是指半导体器件在工作过程中传输信号的快慢程度。
较高的速度意味着器件可以更快地响应输入信号，提高工作效率。
在数字电路中，速度可以通过短脉冲响应时间来衡量。
而在模拟电路中，速度则与器件的带宽密切相关。
功耗是指半导体器件在工作时所消耗的能量。
低功耗一直是半导体行业追求的目标，尤其是在移动设备和智能电子产品中。
降低器件功耗可以延长电池寿命，提高产品的可用性。
稳定性是指半导体器件在不同工作条件下的性能表现。
稳定性的好坏直接影响到器件在各种环境下的工作效果。
温度、湿度、电压等因素都会对器件的稳定性产生影响，因此在制备过程中需要考虑这些因素。
可靠性是指半导体器件在长时间使用中的性能表现。
良好的可靠性意味着器件在使用寿命内能够保持其性能稳定，不会因为外界环境的变化而出现故障。
可靠性测试是半导体制造过程中不可或缺的一步，通过模拟不同工作条件来验证器件的可靠性。
二、半导体器件的制备技术半导体器件的制备技术主要包括晶体生长、掺杂、薄膜沉积、光刻和封装等步骤。
晶体生长是指在特定的条件下从溶液或气相中形成纯净的单晶体。
常用的晶体生长方法有Czochralski法和分子束外延法。
晶体生长的质量直接影响到器件的性能和稳定性。
掺杂是指将杂质引入半导体晶体中改变其导电性能。
掺杂过程中常用的杂质有硼、磷和砷等。
掺杂后的半导体晶体能够形成P型和N型材料，为器件的制备提供基础。
薄膜沉积是将薄膜材料沉积在半导体晶体表面的过程。
常用的薄膜沉积方法有物理气相沉积和化学气相沉积。
薄膜的性能对器件的速度和稳定性有着重要影响。
光刻技术是将图案转移到半导体材料表面的一种方法。
半导体器件知识
空间电荷区
N + + +
- - -
+ + +
EW
R
(2) 扩散电容 D 扩散电容C
当外加正向电压 不同时, 结两 不同时,PN结两 侧堆积的少子的 数量及浓度梯度 也不同,这就相 也不同, 当电容的充放电 过程. 过程
P区 耗尽层 N区
+
-
P 区中电子 浓度分布
N 区中空穴 浓度分布
杂质半导体的示意图
多子—空穴 多子 空穴 P型半导体 - - - 少子—电子 少子 电子 - - - - - - - - -
多子—电子 多子 电子
N型半导体 + + + + + + + + + + + +
少子—空穴 少子 空穴
少子浓度——由本征激发产生,与温度有关 由本征激发产生, 少子浓度 由本征激发产生 多子浓度——与所掺杂质浓度有关与温度无关 与所掺杂质浓度有关与温度无关 多子浓度
极间电容(结电容) 极间电容(结电容)
Ln
x
Lp
电容效应在交流信号作用下才会明显表现出来
§ 2 半导体二极管
结构
二极管 = PN结 + 管壳 + 引线 结
P
N
符号
+
阳极
阴极
半导体二极管的V—A特性曲线 一 ,半导体二极管的 特性曲线
实验曲线
i
锗 击穿电压U 击穿电压 BR
0 反向饱和电流
(1) 正向特性 i u
EW
内电场 E
R
PN结加正向电压时,具有较大的正向 结加正向电压时, 结加正向电压时 扩散电流,呈现低电阻, PN结导通; 扩散电流,呈现低电阻, 结导通; 结导通 PN结加反向电压时,具有很小的反向 结加反向电压时, 结加反向电压时 漂移电流,呈现高电阻, PN结截止. 结截止. 漂移电流,呈现高电阻, 结截止 由此可以得出结论: 结具有单向导 由此可以得出结论:PN结具有单向导 电性. 电性.
半导体材料的特性参数和要求
半导体材料的特性参数和要求有哪些?半导体材料-特性参数LED灯泡半导体材料虽然种类繁多但有一些固有的特性，称为半导体材料的特性参数。
这些特性参数不仅能反映半导体材料与其他非半导体材料之间的差别，而且更重要的是能反映各种半导体材料之间甚至同一种材料在不同情况下特性上的量的差别。
常用的半导体材料的特性参数有：禁带宽度、电阻率、载流子迁移率(载流子即半导体中参加导电的电子和空穴)、非平衡载流子寿命、位错密度。
禁带宽度由半导体的电子态、原子组态决定，反映组成这种材料的原子中价电子从束缚状态激发到自由状态所需的能量。
电阻率、载流子迁移率反映材料的导电能力。
非平衡载流子寿命反映半导体材料在外界作用（如光或电场）下内部的载流子由非平衡状态向平衡状态过渡的弛豫特性。
位错是晶体中最常见的一类晶体缺陷。
位错密度可以用来衡量半导体单晶材料晶格完整性的程度。
当然，对于非晶态半导体是没有这一反映晶格完整性的特性参数的。
半导体材料-特性要求LED灯泡半导体材料的特性参数对于材料应用甚为重要。
因为不同的特性决定不同的用途。
晶体管对材料特性的要求：根据晶体管的工作原理，要求材料有较大的非平衡载流子寿命和载流子迁移率。
用载流子迁移率大的材料制成的晶体管可以工作于更高的频率（有较好的频率响应）。
晶体缺陷会影响晶体管的特性甚至使其失效。
晶体管的工作温度高温限决定于禁带宽度的大小。
禁带宽度越大，晶体管正常工作的高温限也越高。
光电器件对材料特性的要求：利用半导体的光电导（光照后增加的电导）性能的辐射探测器所适用的辐射频率范围与材料的禁带宽度有关。
材料的非平衡载流子寿命越大，则探测器的灵敏度越高，而从光作用于探测器到产生响应所需的时间(即探测器的弛豫时间)也越长。
因此，高的灵敏度和短的弛豫时间二者难于兼顾。
对于太阳电池来说，为了得到高的转换效率，要求材料有大的非平衡载流子寿命和适中的禁带宽度(禁带宽度于1.1至1.6电子伏之间最合适)。
晶体缺陷会使半导体发光二极管、半导体激光二极管的发光效率大为降低。
sic 品质因数
sic 品质因数SIC（Standard Industrial Classification）品质因数是一种用于对企业进行分类的标准。
它是根据企业所属行业的特点和业务活动来划分的，可以用于统计、研究和管理等方面。
SIC品质因数具有以下几个重要特点。
一、准确性SIC品质因数能够准确地反映企业所属行业的特点和业务活动。
通过对企业进行细致的调查和分类，可以确保每个企业都被正确地归类。
这有助于各方面的统计工作和研究分析，提高数据的准确性和可靠性。
二、全面性SIC品质因数涵盖了各个行业和领域的企业。
它将企业按照其主要业务活动进行分类，包括制造业、服务业、金融业等。
这样，无论是进行行业统计，还是进行企业对比和分析，都能够涵盖到各个行业的企业，具有全面性和综合性。
三、标准化SIC品质因数是一个标准化的分类系统，它为企业的分类提供了统一的标准和方法。
这样，不同的统计和研究机构就可以使用同样的分类标准，使得数据的比较和分析更加方便和准确。
同时，标准化的分类系统也有助于国际间的比较和交流。
四、稳定性SIC品质因数具有一定的稳定性，能够适应不同时间段和不同国家的统计和研究需求。
虽然随着经济的发展和行业的变化，企业的业务活动可能会发生变化，但是SIC品质因数可以根据需要进行相应的调整和更新，保持其稳定性和可用性。
五、灵活性SIC品质因数不仅可以用于对企业的整体分类，还可以用于对企业的细分行业进行分类。
这样，就可以更加精确地了解企业的业务特点和竞争状况。
同时，在进行统计和分析时，也可以根据需要对SIC品质因数进行合并或拆分，以适应不同的研究目的和需求。
六、适应性SIC品质因数不仅适用于大型企业，也适用于中小型企业和个体工商户。
无论企业规模大小，只要其业务活动符合SIC品质因数的分类标准，就可以进行相应的分类和统计。
这样，就可以对全国范围内的企业进行比较和分析，促进各行业的发展和优化。
SIC品质因数是一种准确、全面、标准化、稳定、灵活和适应的企业分类系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体器件的材料品质因子
XieMeng-xian.（电子科大，成都市）
为了使半导体器件的性能达到较好的水平，除了在器件结构设计和工艺制作技术上加以优化以外，在半导体材料的合理选取上也需要加以考虑。
究竟什么样的半导体材料最适合某种器件使用呢？这就需要根据器件的某些参数之间的制约关系来确立一种评价的标准，这种标准也就是不同器件的材料品质因子。
（1）Johnson 因子：
Johnson因子是高频大功率BJT的材料品质因子，即是表征半导体材料对于高频大功率BJT适应能力的一个参量。
因为晶体管在高电压和大电流条件下工作时，将会产生势垒展宽、放大系
数下降和Kirk效应（基区展宽效应）等许多现象，并导致晶体管的最高工作频率下降，所以晶体管的最大输出功率与特征频率之间存在着一定的制约关系。
一般，从半导体材料的基本特性来看，临界雪崩击穿电场强度Ec越大，载流子饱
和漂移速度vs越高，晶体管的最大功率处理能力就越强，特征频率也相应地越高。
因此，可以采用半导体材料的临界雪崩击穿电场强度与载流子饱和漂移速度的乘积，即
来作为评价不同半导材料对制作高频大功率晶体管的适应能力。
该乘积F1
就称为为第一材料品质因子，或者 Johnson因子。
实际上，Johnson因子的大小就是限制器件极限性能的一个量度。
Johnson
因子的数值越大，则晶体管在高频下阻断电压和处理功率的能力就越强，即能够更好地兼顾高频率和大功率的要求。
根据不同半导体材料的基本特性参数和 Johnson因子的数值，可以见到：① 由于金刚石、氮化镓和碳化硅等宽禁带半导体的临界雪崩击穿电场，要比Si和GaAs的高出一个数量级，而饱和漂移速度的差别不大，因此，宽禁带半导体晶体管在同一特征频率下的电压承受能力要比Si和GaAs晶体管的高得多。
②宽
禁带半导体材料的Johnson因子要比Si的大数十倍，所以宽禁带半导体材料将
有利于获得高电压、大电流和高频率，这对于制作高频大功率晶体管具有很大的潜在优势。
⑵Keyes因子：
Keyes因子是功率开关BJT的一个材料品质因子。
因为BJT的开关时间（主要是关断时间）与晶体管结电容的充放电时间常数
和载流子渡越时间有关。
减小晶体管截面积来缩小结电容以及提高漂移速度来缩短渡越时间，都将有利于提高开关速度。
但是，BJT截面积的缩小，就会使
晶体管的热阻增大，将导致结温的升高△ T;因此，减小结电容来提高开关速度与增大截面积来降低热阻之间存在着一定的矛盾要求，即晶体管的功耗与速度（或者开关频率）之间存在着一定的制约关系。
分析表明，晶体管的开关速度或者开关频率要受到半导体材料的热导率入、饱和漂移速度v和相对介电常数&的限制，对于BJT的开关频率f来说，它具有如下的正比关系：
式中的F2即称为第二材料品质因子，又称为 Keyes因子。
Keyes因子即决定了晶体管最高开关频率的上限。
由于不同半导体材料的饱和速度 v和相对介电常数&之间的差别不大，因此Keyes因子的大小实际上反映的是半导体材料的热导率入对晶体管开关特性的限制。
由Keyes因子的数据得知，金刚石和碳化硅这两种宽禁带半导体，从功耗与工作速度的制约关系来看，要比 Si优越得多；而砷化傢和磷化傢这两种半导体，虽然它们的禁带宽度大于 Si，但是由于它们的热导率却大约只有 Si的 1/3（相应的Keyes 因子不到Si的一半），所以在用作为制作高速功率开关晶体管的材料上，性能还不如Si的好。
（3）Baliga低速因子：
Baliga低速因子是开关频率较低的场效应器件的材料品质因子
开关频率较低的场效应开关晶体管（FET）的性能制约关系，主要表现在耐压
（阻断电压）与功耗之间的矛盾上。
而器件的功耗主要包括两个部分，即导通状态时的功耗（称为静态［稳态］功耗）和开关过程中的功耗（动态［瞬态］功耗）。
对于开关频率较低的器件，动态功耗一般都较小，主要是静态功耗，从而这时决定器件功耗的基本因素是导通状态下的导通电阻。
对于垂直导电的功率MOSFET（VDMOSF，它的导通电阻包含有几个分量，但是在考虑功率VDMOSFE的导通电阻与材料特性的关系时，可以只考虑漂移区的电阻Rd即可。
显然，载流子迁移率卩越大，导通电阻就越小；并且，当采用临界雪崩击穿电场强度Ec较高的半导体时，就能够大大缩短漂移区的宽度，从而也可以显著地降低导通电阻。
分析表明，只要选取适当的半导体材料参数--迁移率□、临界雪崩击穿电场强度Ec和相对介电常数汀，即可让器件获得最小的导通电阻和最高的击穿电压。
因此，可以采用
来表征半导体材料对开关频率较低的场效应器件的适应能力；F3称为第三
材料品质因子或者Baliga低速因子。
如果选取F3较高的半导体材料来制作 MOSFE的话，则可以在保持耐压水平不变的情况下，使导通电阻大大降低；或
者在一定的导通电阻条件下，获得较高的耐压性能。
由F3的数值可见，用于制造功率MOSFE的最理想的半导体材料是金刚石和碳化硅，尤其是金刚石；并且金刚石还有一个重要的特点，即电子和空穴的迁移率相差不大，这对于制作大功率 CMO而言具有很大的价值（可不必有意地增大p-MOSFET勺沟道宽度，将有利于降低功耗和简化控制电路的设计）。
（4）Baliga高速因子：
Baliga高速因子是开关频率较高的场效应器件的材料品质因子。
对于较高开关频率使用的功率MOSFET其性能之间的制约关系主要表现在功耗与开关频率之间的矛盾上
这种器件的功耗除了导通状态时的静态（稳态）功耗以外，开关过程中的动态（瞬态）功耗也必须加以考虑。
在此，动态功耗主要就是所谓开关损耗，即驱使器件
发生开关动作所需要的对输入电容充放电的能量消耗。
器件开关频率的提高，主要是要受到功耗增大的限制。
为了降低器件的功耗、并提高开关频率，需要从三个方面来考虑：①合理地选取器件面积。
因为若增大器件的面积，虽然可以降低导通电阻而使是静态功耗减小，但是与此同时也将增大器件的总电容而使开关损耗增加。
因此，就需要优化器件面积来获得最小的总功耗。
②使导通电阻最小，以降低静态功耗。
③使输入电容最小，以降低开关损耗。
在器件功耗较低的情况下，也就使得可以采用较高的开关频率。
分析指出，对于不同半导体材料制作的场效应器件，载流子的迁移率越大，同时临界击穿电场强度越高，器件的最小功耗就越低。
因此，可以选取
作为开关频率较高的场效应器件的材料品质因子，称为第四材料品质因子或者Baliga高速因子。
F4的数值越大，在开关频率一定的情况下，场效应器件的功耗就越小；或者，在功耗一定的情况下，场效应器件的开关频率也就越高。
通过对比各种半导体材料的F4数值，可以得知：
①对于一定的半导体材料，场效应器件的功耗随着开关频率的提高而增大；而对于相同的开关频率，采用不同半导体材料制造的器件的功耗可以有数量级的差别;并且开关频率越高，功耗的大小对材料的敏感性也就越大。
②在各种开关频率下，都是 GaP器件的功耗最高、金刚石器件的功耗最低；
当开关频率升高到50MHz时，只有碳化硅器件和金刚石器件的最低功耗小于1W; 并且即使在更高开关频率下，金刚石器件的最小功耗也不会超过1W这也就表
明，金刚石半导体在器件应用方面也具有优良的高速、低功耗性能。
