10KV线路无功补偿
10kV配电线路的无功补偿
10kV配电线路的无功补偿无功补偿作为电力系统安全运行的重要保障之一，对降低电力系统运行过程中产生的损耗、降低电力能源的使用有着至关重要的作用。
文章从无功补偿的概念着手，重点对无功补偿在10kV配电线路中的应用进行分析。
标签：10kV配电线路；无功补偿；分析前言随着科技的发展，社会用电量呈现逐渐升高的趋势，因此，目前电力系统电网覆盖范围广、输电线路长、输送点多，在一定程度上导致了电力系统运行过程中存在较高的线损率。
特别是农村用电量需求急速增长，电力系统运行过程中损耗量极其庞大。
对无功补偿在10kV配电线路中的应用进行分析极具现实意义。
1 无功补偿概念交流电在电力系统中运行时，遇到电阻性元件时，大部分的电能以热能的形式散发出去，不做功，大大降低电能的输送效率，即交流电做无功功率。
无功补偿则是对无功功率进行降低甚至避免的技术，无功补偿在电力系统中的应用不仅能在一定程度上大大降低电力系统运行过程中的电能损耗，还对保障电力系统安全运行以及提高供电效率有着不可忽视的重要作用。
2 无功补偿在10kV配电线路中的配设2.1 补偿方式的选择针对农村10kV配电线路进行无功补偿时，往往采用并联电容器的方式进行无功功率补偿，属于一种分散补偿的方式。
采用并联电容器这种分散补偿的方式往往比集中补偿效果更好，它可以有效的将电力系统功率因数控制在0.9以上，从而保障高质量供电电压的输送以及输送过程中科学性的降低能耗损失。
2.2 补偿位置的确定对10kV配电线路中无功补偿的位置进行确定时，要时刻谨记无功就地平衡原则，也只有在遵循无功就地平衡原则基础上进行无功补偿位置的确定，才能起到真正降低电力系统主干线路上电能损耗的作用。
因此，无功补偿的位置最适宜在无功功率最大的地方设置，以及多个支路无功功率交汇的点上设置。
当线路中无较大无功功率工作点、无支路无功功率交汇点以及极其大的无功功率点时，无功补偿位置的设定要在综合线路长度、无功功率大小之下才能进行确定。
10kV配电网低压侧无功补偿常见的问题及解决办法
10kV配电网低压侧无功补偿常见的问题及解决办法1. 引言1.1 介绍10kV配电网低压侧无功补偿的重要性和普遍存在的问题10kV配电网低压侧无功补偿是电力系统中非常重要的一个环节。
在电力系统中，由于电动机、变压器等设备的存在，会导致电网中产生大量的无功功率，使得电网中的功率因数下降，影响电网的稳定运行。
低压侧无功补偿是为了提高电网的功率因数，维护电网的稳定运行而设立的。
在10kV配电网中，低压侧无功补偿往往存在一些普遍问题。
最常见的问题包括：无功电流过大导致设备发热、设备寿命缩短；无功补偿容量不足导致电网功率因数仍然较低；无功补偿设备故障频繁导致停电等问题。
这些问题严重影响了电网的供电质量和稳定性，需要及时解决。
加强10kV配电网低压侧无功补偿的重要性不能被忽视。
只有合理规划和维护好无功补偿系统，才能确保电网的正常运行和稳定性。
通过对低压侧无功补偿系统的原理、常见问题及解决办法的深入了解，可以更好地指导实际工作中的操作和管理，从而提升电网的运行效率和可靠性。
2. 正文2.1 低压侧无功补偿的原理及作用低压侧无功补偿是指在10kV配电网系统中，通过接入无功补偿设备，来提高系统的功率因数，降低系统的无功功率，以改善系统的电能质量和稳定性。
其原理主要是通过调节无功功率的大小和方向，来使系统中的总功率因数达到设定值，提高系统的运行效率和质量。
1. 改善电网功率因数：通过补偿无功功率，使系统的功率因数接近1，减少因谐波而导致的能量损失和电力系统的稳定性问题。
2. 提高电能质量：降低电网中的电压损耗和电流谐波，减少线路和设备的过载，提高供电质量和可靠性。
3. 节约能源和降低成本：减少系统中的无功功率流动，减少输电损耗，节约能源的同时也减少了电力系统运行的成本。
低压侧无功补偿对于提高电网的运行效率、稳定性和经济性都具有重要作用。
合理选择和配置无功补偿设备，定期检查和维护设备，是保障电网正常运行和供电质量的关键措施。
10Kⅴ无功电容补偿标准
10Kⅴ无功电容补偿标准有关10kV线路无功补偿系统设计的方法，包括补偿点及补偿容量的确定、补偿位置确定、无功补偿技术要求，以及10kV线路无功补偿实例等，一起来了解下。
10kV线路无功补偿系统设计一、补偿点及补偿容量的确定为求出在满足运行约束条件下的最优无功补偿容量及位置，本文以年支出费用最小为目标函数，以潮流方程约束为等式约束，以负荷电压、补偿容量等运行限量为不等式约束。
年支出费用包括补偿设备的年运行维护费、投资的回收、补偿电容的有功损耗和补偿后10kV网线损而支付的能损费用。
总的有功损耗由两部分组成：(1)因有功电流的流动产生，(2)由无功电流的流动产生。
通过在线路上安装补偿电，能够减小无功电流，从而减小无功电流的流动引起的有功损耗。
对网络中除电源节点外的所有节点实施此算法，按照每个节点补偿最佳容量后降低的有功线损，由大到小排列，即可得候选的补偿节点。
此系统利用遗传算法对得到候选的补偿节点来求解补偿节点及补偿容量，补偿点只能选在节点处。
而这些节点有可能不是最佳补偿点，为此系统提出基于非节点的补偿算法，即利用遗传算法并行寻优的特点，在每个补偿节点的上接和下接支路中，按电线杆的位置，增加相应节点(称为非节点)，以节点与非节点的电气距离作为控制变量集，再利用遗传算法求出最佳补偿位置及补偿容量。
通过算例分析显示在不增加无功补偿设备费用的前提下，这种“非节点”补偿方式能进一步提高电压水平及降低线损。
二、补偿位置确定无功补偿装置安装地点的选择应符合无功就地平衡的原则，尽可能减少主干线上的无功电流为目标。
不同电组最佳装设位置的计算公式如下：Li=(2i/2n+1)L式中，L为线路长度，n为电组数，Li为第i组电的安装位置，i=1……n通过测算，根据实践中经验，一条线一台无功补偿柜一般安装在线路负荷三分之二处。
通过合理配置无功补偿容量，选择电最佳装设地点，能改善电压质量，还能降低线路损耗。
一般来讲，配电线路上电力电安装组数越多，降损效果越明显，但相应地增加了运行维护的工作量，同时也增加了补偿设备的投资成本上升。
10kV线路无功补偿
10kV配电线路无功智能补偿装置的应用范江涛河南省新密市电业局(452370)1 概述国家电力公司下发关于电力行业创一流的文件中，要求10kV功率因数不小于0.9，线损不大于5%，及电压质量和无功补偿的运行管理等内容，其主要解决的问题关键之一，是在10kV线路中投入一定的电容器，采用固定或自动相结合的投入方式实现无功补偿。
如果在一条供电线路中投入固定的电容器组，一般是按线路低负荷进行计算，而自动补偿量是在线路满负荷时计算出来的值，一条线路有固定和自动补偿两种方式相互配合，即可达到理想的效果。
无功补偿的原则是"就地平衡"，根据农网配电线路的实际情况比较复杂，不可能是统一模式，所以要采用"分散和集中、固定和自动相结合"的方法，分三步进行：一是变电所内按主变压器容量的15%左右安装固定补偿电容器组。
二是在线路负荷中心或某处按低负荷时的无功需求量安装固定补偿电容器组。
三是在线路负荷中心的上侧安装自动补偿电容器组。
2 无功智能补偿装置采用自给式远红外与无线电电流传感器和真空负荷开关相配合的高压无功智能补偿装置，可按10kV配电线路或用电设备的无功需求量，自动投切电容器组，具有显示、记忆、设定等多种功能，具有过压、过流，断相和失压等保护措施，可手动、遥控及远红外操作，可保证断路器和电容器组的安全运行。
自给式远红外与无线电电流传感器，可广泛的应用在高压线路和输变电设备中，它可以取代当前的电流互感器，克服了常规电流互感器的弱点。
当输变电设备或线路通过电流时，传感器的发射端会把电流的变量值随时发射给接收器，发射方式根据环境条件的不同可采用远红外、超声波，或无线电方式，当前主要应用在高压线路无功自动补偿装置中。
其特点是：(1)用远红外传感或超声波传感方式，实用于多台集中场所，如变电所内或线路上。
(2)无线电传感方式，主要用在多台间隔远距离场所，如线路上或用户端。
(3)发射端无外接电源，自给式供电，用无线传输和接收端有机的结合起来。

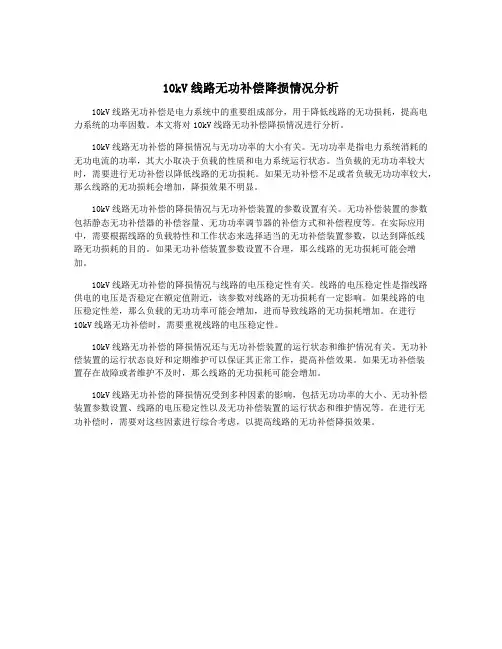

10kV线路无功补偿降损情况分析
10kV线路无功补偿降损情况分析10kV线路无功补偿是电力系统中的重要组成部分，用于降低线路的无功损耗，提高电力系统的功率因数。
本文将对10kV线路无功补偿降损情况进行分析。
10kV线路无功补偿的降损情况与无功功率的大小有关。
无功功率是指电力系统消耗的无功电流的功率，其大小取决于负载的性质和电力系统运行状态。
当负载的无功功率较大时，需要进行无功补偿以降低线路的无功损耗。
如果无功补偿不足或者负载无功功率较大，那么线路的无功损耗会增加，降损效果不明显。
10kV线路无功补偿的降损情况与无功补偿装置的参数设置有关。
无功补偿装置的参数包括静态无功补偿器的补偿容量、无功功率调节器的补偿方式和补偿程度等。
在实际应用中，需要根据线路的负载特性和工作状态来选择适当的无功补偿装置参数，以达到降低线路无功损耗的目的。
如果无功补偿装置参数设置不合理，那么线路的无功损耗可能会增加。
10kV线路无功补偿的降损情况与线路的电压稳定性有关。
线路的电压稳定性是指线路供电的电压是否稳定在额定值附近，该参数对线路的无功损耗有一定影响。
如果线路的电压稳定性差，那么负载的无功功率可能会增加，进而导致线路的无功损耗增加。
在进行10kV线路无功补偿时，需要重视线路的电压稳定性。
10kV线路无功补偿的降损情况还与无功补偿装置的运行状态和维护情况有关。
无功补偿装置的运行状态良好和定期维护可以保证其正常工作，提高补偿效果。
如果无功补偿装置存在故障或者维护不及时，那么线路的无功损耗可能会增加。
10kV线路无功补偿的降损情况受到多种因素的影响，包括无功功率的大小、无功补偿装置参数设置、线路的电压稳定性以及无功补偿装置的运行状态和维护情况等。
在进行无功补偿时，需要对这些因素进行综合考虑，以提高线路的无功补偿降损效果。
10kv线路无功补偿装置简介
10kv线路无功补偿装置10kV配电线路无功补偿的最佳位置和最佳补偿容星普遍按照“三分之二”的法测确定，即：最佳容量为线路平均无功负荷的三分之二，最佳位置为线路长度的三分之二处。
但是，线路负荷的分布并不均匀，按照“三分之二”的法则确定的补偿方案并不精确。
为了最大限度地就地补偿无功，降低线损，通常根据负荷分布情况按如下步骤确定最佳补偿方案。
如图：①沿负荷最大、线路最长的方向，将线路简化成无分枝主线只有负载分支的线路。
②确定出最大无功总负荷∑Q,可以从配电网监测仪表中读取或通过用电总报装量进行推算。
③最佳安装地点为主线2/3∑Q无功负荷分布处，补偿效果优于安装在主线线路长度的2/3处。
10KV无功自动补偿装置介绍以DS3型10kV无功自动补偿装置为例，是专门针对10kV~35kV 变电站设计的，是在面普通开关柜壳体内装入多台开关，把电容器分为多组自动跟踪负荷变化投切电容器组，实现理想的无功补偿就地随时平衡，同时根据10kW母线电压的变化，自动调节变压器有载调压分接头进行自动调压。
本装置占地面积小、安装施工简单。
装置显菩特点如下：①占地面积小、安装施工简单把电容器分成多组，减小整套装置的占地面积是一个大问题，用传统的设备和方式不能解决。
本产品采用紧凑形结构在一台标准高压开关柜壳体内装5台专用真空断路器开关，5路微机保护，15只放电线圈及VQC综合控制器等等，除电容器电抗器以外的全部一次二次电器设备，都装在装置柜里面如图。
补偿容量10000Kvr时分5组投切，整套装置占地仅6×1.2平米。
安装时仅接入一次进线和所要采集的二次信号即可。
②模块式电容器投切专用真空开关电容器投切专用开关采用模块式结构设计，体积小可任意组合，能在1.2×1.2平米的柜底安装5台，开关的灭弧室采用真空断路器灭弧室，能长朗承受投电容器时涌流的冲击，大触头开距切电容器时能避免重燃。
专门设计可频繁动作操作机构，可靠动作寿命3万次。
10kV高压配电线路无功补偿的优化计算
10kV高压配电线路无功补偿的优化计算摘要：对于降低电网的损耗和节能方面，配电网的无功补偿有着非常重要的作用，文章首先简述了10kV高压配电线路无功补偿优化的意义，然后分析了无功补偿的原则和方式，最后重点探讨了10kV高压配电线路无功补偿的优化计算。
关键词：10kV高压配电线路；无功补偿；优化计算1.前言随着我国经济的迅速发展，居民用电量逐渐增大，无功补偿的主要功能就是将电能消耗降到最低，对电力网络得到有效控制，使整个电力网络能够运行正常。
本文就10kV高压配电线路无功补偿的优化计算进行了分析。
2.10kV高压配电线路无功补偿优化的意义无功补偿在电网的降损节能中起着非常重要的作用，对于配电网来说，无功补偿对于配电网的安全稳定运行，意义重大。
当前，在我国变电站中采用集中补偿为主的补偿方式，也就是仅补偿了变电站内的主变所需要的无功，对于具有明显降损效果，投运时间长并且有效提高了线路末端电压的线路补偿方式并没有得到广泛的应用。
在线路补偿中，确定补偿位置和投切方式是非常重要的。
当前，国内配电网通常采用了按电压投切及按无功功率投切的投切形式。
分析配电网线路的补偿方式及投切方式，能够降低配电网的电能损耗，具有非常重要的意义。
3.无功补偿的原则和方式3.1无功负荷补偿点一般按以下原则进行确定：1）确定线路无功补偿方案时应遵循全面规划、合理布局、分散补偿、就地平衡和集中补偿与分散补偿相结合，以分散补偿为主的原则，以提高功率因数、损耗最小、提高末端电压、年运行检修费用最小等为目标。
2）配电网的无功补偿以配电变压器低压侧集中补偿为主，以高压补偿为辅。
配电变压器的无功补偿装置容量可按变压器最大负载率为75%，负荷自然功率因数为0.85考虑，补偿到变压器最大负荷时其高压侧功率因数不低于0.95，或按照变压器容量的20%～40%进行配置。
3）配电线路上装设的并联电容器在线路最小负荷时不应向变电站倒送无功。
如配置容量过大则必需装设自动投切装置。
10kV线路的无功优化补偿参数设计
目录摘要............................. .. (I)Abstract ..................... (II)1绪论 ........................ .. (1)1.1本文研究的背景与意义 (1)1.2我国配电网无功功率的现状及国内外研究现状 11.2.1我国配电网无功功率的现状 (1)122配电网无功优化补偿的发展 (2)1.3本文主要研究工作 (3)2无功补偿和无功优化 (4)2.1无功补偿 (4)2.1.1无功补偿的基本概念 (4)2.1.2无功补偿的基本原理 (4)2.2无功功率 (6)2.2.1正弦电路中的功率 (6)2.2.2功率因数 (8)2.3无功优化概述 (9)2.3.1配电网无功补偿问题的提出 (9)2.3.2无功补偿的电路和向量图 (9)112.4无功优化补偿的原则和类型 (10)2.4.1无功优化和补偿的原则 (10)2.5电网无功优化，提高功率因数的意义 (11)2.5.1、加装无功补偿设备，改善电压质量..112.5.2、加装无功补偿设备，提高输配电线路供电能力2.5.3、加装无功补偿设备，提高变压器的带负荷能力11 3 10KV电网的无功补偿前、后分析比较 (12)3.110kV线路的降损与无功补偿 (12)3.1.1无功补偿前的线路损耗分析 (12)3.1.2线路补偿后分析： (13)3.1.3线路无功补偿后的损耗降低率% : (14)3.2实际线路无功补偿量及其安装位置的确定.154确定无功补偿容量的一般方法和手段 (16)4.110kV线路补偿方案简介 (16)4.1.1就地无功补偿方案 ........................................... .164.1.2分散补偿方案...................................................... 仃4.1.3集中补偿方案...................................................... 仃4.1.4跟踪补偿方案...................................................... 仃11 4.2几种补偿方案的理论比较分析 (18)4.3几种补偿方式的经济技术比较 (19)4.3.1几种补偿方式的投入比较： (19)4.3.2几种补偿方式的经济技术比较： (20)4.3.3几种无功补偿方式的总结： (21)4.4无功补偿的主要手段 (22)4.4.2. 并联电容器........................................................ 2. 24.4.3静止无功补偿器SVC (22)5基于经典法的无功优化算法 (23)5.1确定最佳位置和最佳容量定理 (23)5.1.1确定最佳位置定理 (23)5.1.2确定最佳补偿容量定理 (24)5.2按网损和年运行费最小确定补偿容量 (24)5.2.1按网损最小确定补偿容量: (24)5.2.2按年运行费最小原则确定补偿容量：. 255.3无功容量的合理分配 (26)5.3.1确定无功容量的分配原则 (26)5.3.2目标函数和约束条件 (26)5.3.3目标函数的转化 (27)5.4无功负荷均匀分布时补偿容量和补偿位置的确定285.4.1单点补偿........................................................... 2. 85.4.2两点补偿........................................................... 2. 95.5负荷沿线递增分布时补偿容量和位置的确定315.5.1单点补偿........................................................... 3. 15.6无功负荷沿线递减分布时补偿容量和补偿位置的确定34 6配电线路上的各阶段的无功补偿. (37)6.1配电线路上的无功补偿 (37)6.2用户的无功补偿 (38)6.2.1放射式开式网的最佳无功补偿 (39)6.2.2干线式和链式开式网的最佳无功补偿396.3配电网无功优化控制对电压的影响 (40)6.3.1无功功率与电压的关系 (40)6.3.2电压水平与无功平衡的关系 (41)6.3.3配电网无功优化控制对电压的影响 (41)6.4 配电网无功优化控制对有功损耗的影响 (43)6.4.1无功功率与有功损耗的关系 (43)6.4.2功率因数与有功损耗的关系 (43)6.4.3配电网无功优化控制对有功损耗的影响447 配电网无功补偿遇到的问题 (46)7.1 优化的问题 (46)7.2 谐波的问题 (46)7.3 无功功率倒送的问题.. 46致谢 (47)参考文献 (48)附录A (49)附录B (52)10kV线路的无功优化补偿参数设计摘要配电网线损是电网损耗的主要组成部分。
10kv线路无功补偿
1 绪论1.1概述无功功率补偿，简称无功补偿，在电子供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。
所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。
合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。
反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素[3]。
在配电网中电源供给负载的电功率有有功功率和无功功率两种，有功功率是用电设备将电能转换成其他形式能量以保证正常运行所需的电功率，而无功功率也不是无用的功率，在电网中作用也很大。
接在电网中的大多数用电设备是利用电磁感应实现能量转换和传递的。
如发电机、变压器、电动机等，就是通过磁场来完成机械能与电能之间的转换的。
以异步电动机为例，电机从电网吸收的大部分电功率转换成了机械功率从转轴上输出给了机械设备，这部分功率就是有功功率；而电动机还要从电网吸收另外一部分电功率，用来建立交变磁场，这部分功率不是被消耗，而是在电网与电动机之间不断的进行交换（吸收与释放），这就是无功功率。
在电网中没有纯阻性的设备，因而功率因数都在01之间，而大部分用电设备如电动机、变压器等在运行时因电磁感应原理为建立感应磁场都需要Q＞0的无功功率，此外电网中线路线损、变压器自损（铁损、铜损等）也增加不少无功，无功补偿就是利用电容提供Q＜0的无功来提高功率因数，减少电网输送的无功功率，也就是在电能计量表上减少了电能的消耗，达到节能、降损的目的。
因此，解决无功补偿问题，对提高电能质量，降低电网损耗，节约能源有着极为重要的意义。
1.2课题研究背景随着科学技术发展和人民生活水平的提高，各种类型用电设备得到了广泛的应用，对电压质量的要求也越来越高。
但是，由于配电网结构，运行变化等原因，我国配电网损耗，电压合格率等技术指标与发达国家相比有较大差距。
由于电压不合格等原因造成用户电器烧毁的现象仍然存在，而网损过高使得生产的宝贵电能白白浪费，并且影响电力企业的经济效益。
10kV线路的无功补偿
10kV线路的无功补偿作者：孟昱君来源：《电子技术与软件工程》2016年第20期摘要在电力网运行的过程中，减少无功电力的运输，能够提高电能转换的效率。
本文对10KV线路的无功补偿模式进行了研究，主要提出选定线路补偿容量时必须为线路流动的最小无功负荷；确定了无功负荷沿线路均匀分布时和无功负荷沿线路非均匀分布时，线路电容器安装地点及补偿容量；探究了线路电容器补偿装置及其安装的具体要求，并分析了线路电容器补偿的优点。
【关键词】农村电网 10KV线路无功补偿电源供给的无功功率在电力网运行的过程之中发挥着至关重要的作用，它是将电能转换为其他能量形式的前提条件，为电能的顺利输送和转换提供了一定的条件。
不仅如此，它在变压和输送电能以及电动机的旋转磁场建立的过程中也发挥着巨大的作用。
但是目前的无功电力要经过很长距离的输送，这个过程容易造成功率的损耗，进而造成电压质量的降低，着在很大的程度上影响了产品的质量，也关系到电力网的安全和经济运行，因此，减少无功电力的距离，减少输送距离，是电力行业一个丞待解决的问题。
集中补偿与分散补偿相结合，以分散补偿为主是无功补偿的重要原则之一。
根据这一原则，无功补偿主要是集中补偿和分散补偿的结合，二者缺一不可，因此，既要关注负荷集中的地方，进行大容量的集中补偿，也不能忽视配电线路、用电设备处和配电变压器等处，在这些地方进行分散补偿。
这样才能够做到无功补偿的平衡，减少输送的距离。
但是由于用户端随机、随器、随荷存在着补偿不完全的问题，线路上仍然存在大量无功负荷在进行传输。
在这样的问题下，采用在10千伏线路上并联高压电容器实现就近补偿，能够降低线路传输的电流，降低线路运输过程中的损耗，这就是线路无功补偿。
1 线路补偿容量的确定线路补偿电容器装置大多都是在室外安装，一般都是在电线杆上。
因此，无法配备自动投切装置，只能选择固定补偿这种方式。
因此，针对这种情况，选定的电容器容量一定要是线路流动的最小无功负荷，不然就会产生无功倒送的情况。
10kV配电网低压侧无功补偿常见的问题及解决办法
10kV配电网低压侧无功补偿常见的问题及解决办法10kV配电网低压侧无功补偿是电力系统中的重要环节，它能够提高配电网的功率因数，减少线路损耗，并且保证供电可靠性。
经常会出现一些问题，影响其正常运行。
本文将对10kV配电网低压侧无功补偿常见的问题及解决办法进行详细介绍。
一、常见问题1. 无功功率补偿装置无法正常启动无功功率补偿装置无法正常启动的问题一般由以下几个方面引起：装置故障、供电故障、电容器故障、控制回路故障等。
2. 电容器频繁失效电容器频繁失效的原因主要有：电容器质量不达标、电容器安装环境恶劣、电网电压波动频繁等。
3. 电网电压不稳电网电压不稳会导致无功功率补偿装置的正常运行受到影响，甚至会造成设备损坏、供电不稳定等问题。
5. 谐波扰动谐波扰动会对无功功率补偿装置的运行产生不利影响，甚至造成设备损坏。
二、解决办法1. 做好设备维护定期对无功功率补偿装置进行检查和维护，及时发现和处理设备故障，确保设备正常运行。
2. 选用优质电容器选用质量好、性能稳定的电容器，减少电容器故障带来的影响。
3. 保证供电质量加强对电网供电质量的监测和控制，保证电网电压稳定，减少对无功功率补偿装置的影响。
4. 合理规划负载合理规划负载，避免过载运行，减少对无功功率补偿装置的影响。
5. 安装滤波器合理安装滤波器，减少谐波扰动对无功功率补偿装置的影响。
通过以上措施，可以有效解决10kV配电网低压侧无功补偿常见的问题，确保无功功率补偿装置的正常运行。
也需要加强对配电网供电质量的监测和管理，定期开展设备维护工作，提高设备的稳定性和可靠性。
这样不仅可以提高系统供电可靠性，减少设备损坏，同时也能够节约能源，降低生产成本，实现经济效益和环保效益的双赢。
配电网 10kV 电力线路无功补偿方法
配电网 10kV 电力线路无功补偿方法摘要：随着我国社会经济的发展，电能的需求量逐年上升，在电力系统中，人们最关心的是电力的安全问题和质量问题。
10kV 配电网中的无功补偿设备在使用的过程中需要考虑的因素有很多，尤其是在节能方面，我国的10kV 配电网的无功补偿设备还需要进行完善，降低电能的损耗、节能能源、减少变损费用都是现在面临的十分重要的问题。
关键词：10kV 配电网；无功补偿设备；配置原则一、10kV 配电网中的无功补偿的原理电网的运行是离不开变压器和电动机的，这两种设备都属于感性负荷，在运行的过程中需要无功功率，无功功率需要其他的设备产生，这样电网在运行的过程中就需要安装电容器，电容器可以降低感性负荷的功率，降低电能的损耗，为供电质量提供保障，这就是无功补偿的原理。
结合配电变压器台区的实际情况来说，要想做到最大限度的降低电能的损耗，降低能源的浪费，使得电能得到充分的利用，就要采取采取积极、有利的措施，利用先进的技术，对无功补偿装置进行有效的安装，只有这样才能够保障配电系统的正常运行，保障了电力系统供电的安全。
但是，一旦无功补偿装置安置的不正确，或者是相关技术引用不当，就会使得配电系统出现严重的质量问题，电压的波动幅度较大，这样就会使得电网的安全受到严重的威胁，从而无法有效的保障供电的质量。
无功补偿电容器在使用的过程中需要考虑的因素有很多，根据自身的特点，将电容器分为两种，一种是三角形接法，另外一种是星形联接，这两种电容器都是被经常使用的，但是二者也有着很大的区别：如果使用的是星形联接，那么在电容器出现短路之后，电流是不会超过电容器的定额电流的 3 倍的，如果使用的是三角形联接，那么电容器在使用的过程中如果出现了短路的现象，那么电流就会超过额定电流的 3 倍，在这样的情况下，那么就会电流的使用有着较高的要求，在使用的过程中，极容易出现安全事故，这样对电力有着一定的影响，需要引起我们的注意。
10kv无功补偿计算方法
10kv无功补偿计算方法
10kV无功补偿的计算方法主要包括以下步骤：
1. 确定系统的无功需求：根据系统的有功功率和无功功率的平衡，确定系统的无功需求。
2. 计算无功补偿容量：根据系统的无功需求和电容器的无功输出，计算所需的无功补偿容量。
3. 确定电容器的数量和容量：根据无功补偿容量和单个电容器的无功输出，确定所需的电容器数量和容量。
4. 确定电容器的接入方式：根据系统的实际情况，选择合适的电容器接入方式，如单相接入或三相接入。
5. 校验和调整：根据系统的实际情况，对计算结果进行校验和调整，以确保系统的无功平衡和稳定性。
需要注意的是，无功补偿的计算方法需要根据具体的系统情况进行调整，因为不同的系统具有不同的特点和需求。
同时，为了确保系统的安全和稳定性，建议在进行无功补偿前，对系统进行全面的分析和评估。
10kV配电网低压侧无功补偿常见的问题及解决办法
10kV配电网低压侧无功补偿常见的问题及解决办法10kV配电网是城市工业和民用电力供应的主要来源，其稳定运行对于保障城市正常用电具有重要意义。
而在10kV配电网的低压侧无功补偿中，常会出现一些问题，影响了电网的稳定运行。
本文将就10kV配电网低压侧无功补偿常见的问题及解决办法进行探讨。
一、常见问题1. 无功功率不足在10kV配电网低压侧无功补偿中，有时会出现无功功率不足的情况，导致电网出现了功率因数较低、电压波动较大等问题。
2. 无功补偿设备故障无功补偿设备在运行中也会出现故障，比如电容器发生了短路、接触不良等问题，导致无功补偿效果不佳，甚至对电网产生负面影响。
3. 无功补偿设备老化由于长时间运行或者环境因素的影响，无功补偿设备也会出现老化现象，导致功率因数无法达到要求，对电网运行造成了一定影响。
4. 无功功率超标有时候无功功率会超过正常范围，导致电网运行不稳定，甚至对电器设备造成损坏。
二、解决办法1. 加强设备维护对无功补偿设备进行定期的检查和维护是解决问题的关键，只有保持设备的正常运行状态，才能够确保无功补偿效果。
2. 确保设备质量在选购无功补偿设备时，需要选择质量可靠的产品，避免使用劣质设备导致发生故障或者老化。
3. 定期检测定期对无功补偿设备进行功率因数的测试，及时发现问题，并及时进行维修和更换，确保设备的正常使用。
4. 进行技术更新随着科技的不断发展，无功补偿设备的技术也在不断更新，采用新技术的无功补偿设备可以提高功率因数的控制精度和响应速度。
5. 加强运行管理加强对无功补偿设备运行情况的监管，确保设备始终处于最佳运行状态，及时发现问题并进行处理。
浅谈10kV配电线路的无功补偿
浅谈10kV配电线路的无功补偿摘要：10kv线路的杆上无功补偿和变电站集中补偿、配变低压补偿、用户侧就地补偿都是电网无功补偿的重要补偿方式，10kv线路的杆上固定补偿以线路无功负荷作为补偿对象，补偿效果较好、设备利用率较高、投资较小，但因为补偿设备安装于杆上，维护起来不太方便，同时易出现保护不易配置等工程问题。
随着科技的进步和电力系统的发展，未来将会出现更多新型的、多功能的无功补偿设备，如近年的谐波无功补偿装置等，使电网的无功补偿方式更合理、更经济、更安全。
关键词：10kV；配电线路；无功补偿1 10kV线路无功补偿的设置原则在配电线路杆塔上并联电容器，以实现对线路无功补偿的方式，需同时考虑线路补偿点的个数、补偿点的位置以及补偿容量。
下面以一条普通的10kV配电线路的干线运行情况为例，说明补偿点数量、位置及补偿容量的确定原则。
1.1补偿位置的确定无功补偿装置安装地点的选择应遵循无功就地平衡的原则，尽可能减少在主干线上传输的电流。
电容器组在10kV线路上装设位置的计算公式：Ll一21/（Zn+1）L式中：L为线路长度；n为电容器组数；Ll为第i组电容器的安装位置距线路首端的距离；i一1，…，n。
1.2线路无功补偿容量的确定配电线路安装电容器组的容量选择是按最大限度降低线损的原则来确定的。
对于一般情况而言，当该配电干线中有n个补偿点时，得到第i个补偿电力电容器补偿容量的计算公式：Ql一ZIQ/（Zn+1）式中：Q为线路首端传输的总无功功率。
1.3补偿点数量的选择随着补偿点的增多，网损降低率越高，补偿效益逐渐提高，在n一4时，网损降低率的增加己经变得很小，因此配电线路的补偿点一般不多于4个。
10Vk线路补偿电容器装置一般安装在户外电杆上，一般不设自动投切装置，所以进行的是固定补偿。
因此补偿的电容器容量应选择为线路流动的最小无功负荷，以避免无功倒送，所以应先实测用电低谷时的无功负荷，以得到线路的最小无功负荷值，再确定无功补偿容量。
10kV线路无功补偿降损情况分析
10kV线路无功补偿降损情况分析
10kV线路无功补偿是指根据线路负荷特性和电力系统稳定运行的要求，通过在线路两端或负载中补偿一定的无功功率，以改善电网的功率因数，降低电线的线损和电力设备的
额定容量，提高电力系统的运行效率和电能利用率。
无功补偿系统可以应用于各种不同的负载条件下，如冶金、化工、矿山、能源等行业，对线路电压的调整和无功补偿能力的提高都起着重要的作用。
无功补偿系统也存在一定的
损坏情况，下面将对10kV线路无功补偿降损情况进行分析。
无功补偿系统的损耗情况还与无功功率的大小有关。
在功率因数较低的情况下，无功
补偿器的损耗较大。
无功补偿系统中的电容器也会导致损耗，主要来自电容器的内部电阻
和电容器的电容衰减。
线路中的电流流过电容器时，电流的存在也会造成一定的损耗。
无功补偿系统的损耗情况还与电网的运行情况和无功补偿器的质量有关。
如果电网的
电压波动较大或电压不平衡较严重，无功补偿器的损耗也会增加。
无功补偿器的质量和技
术水平也会影响其损耗情况，因此在选购和安装无功补偿器时需要注意选择优质的产品，
并进行正确的安装和维护。
10kV线路无功补偿系统的损耗情况是一个复杂的问题，受到多种因素的影响。
在实际应用中，需要根据具体情况进行分析和优化，以减小损耗并提高系统的运行效率和稳定性。
对无功补偿器的质量和技术水平要求也要提高，以确保系统能够正常运行和发挥作用。
10kV配电线路无功动态补偿配置-6页word资料
10kV配电线路无功动态补偿配置无功补偿在10kV配电线路的应用应该综合考虑无功补偿应用原理、原则以及相关装置的安装位置。
科学地进行无功补偿应用布局，从整个10kV配电网络的布局出发，结合其电力输送损耗特点，合理布局无功补偿装置方位。
切实做好无功补偿应用技术分析，从根本上为平衡配电波动、降低供电损耗、提高配电网络安全可持续运行提供技术保障。
1、10kV配电线路无功补偿技术原理和原则（1）10kV配电线路无功补偿技术运用的原理。
交流电路里，针对纯电阻，其元件中负载电压与电流具有相同相位，而在纯电感的负载里电流相对电压落后了90°，在纯电容负载里电流相对电压提前了90°，即纯电容里电流和纯电感里电流存在180°相位差，能够互相抵消。
当电源处在供电状态时，感性的负载便可通过对外释放能量，来实现能量互相交换，这时感性负荷需要无功功率，可以在容性负荷所传输无功功率里得到应有补偿，从而达到补偿目的，解决无功功率问题。
（2）10kV配电线路无功补偿技术运用的原则。
①为切实降低线路上无功功率因不断流动导致有功功率的耗损，补偿无功功率要本着就近原则来实行。
②针对配变励磁存在无功损耗这种情况，最好采取固定模式来补偿，同时必须充分思考电容器自身性能和运行维护等两大因素。
每个配变无功补偿的所处位置不可多于三处，最好是两处。
线路感抗途中消耗无功功率的时候，同时要综合将无功功率的配变考虑进去。
③基于感性负荷的客户端，要从客户端所处位置采取无功补偿措施，从而补偿因变压器的绕组及感性负荷所产生的无功耗损，同时按照无功负荷变化来自动切换电容器组件。
站在长期运行视角上看，在没有出现过补偿情况下，功率补偿是越高越好。
2 10kV配电线路无功补偿技术探究2.1 10kV配电线路无功补偿技术要求（1）为确保电力系统安全、稳定、经济运行，势必要增强10kV配电线路供电可靠率和可靠性。
通过不断改进农网、城网，在10kV的配电线路上安置无功补偿体系，可以大大提高用户的电压质量，增强配电网的供电安全性及可靠性。
10kV 线路无功补偿容量的确定
10kV 线路无功补偿容量的确定我县为全国第二批两改一同价县，在技术降损中，线路主要采取缩短供电半径，加大导线截面，杜绝迂回供电，以及在线路上采取电容器分散补偿等措施。
现就我县10kV泉水线路无功功率补偿容量的确定举例说明我县为全国第二批两改一同价县，在技术降损中，线路主要采取缩短供电半径，加大导线截面，杜绝迂回供电，以及在线路上采取电容器分散补偿等措施。
现就我县10kV 泉水线路无功功率补偿容量的确定举例说明。
(1) 基本情况：泉水线路为我县城关变电所的主要干线之一，全长25km，导线型号为LGJ 一120，配变总台数108 台，容量为7085kV A。
在2000 年上半年运行中，1 月份该线路输送有功电量为480000kWh，无功电量为430000kvarh。
经查变电所运行记录，该线最大有功功率为2700kw，最小有功功率为500kW，经常运行有功功率为1200kW，母线功率因数为0．78。
(2) 情况分析：鉴于线路配变无功损耗为固定损耗，损耗因素主要为配变的励磁电流，故此无功损耗最轻可达280kvar(配变的励磁电流为4％一5％)。
根据该线路的有功电量、无功电量，确定其功率因数在0．780．81 间，与母线功率因数基本相符。
从中我们可以确定其最大无功功率为2100kvar，经常负荷时无功功率为960kvar，最小负荷时无功功率为400kvar。
cos=[ ]1/2(3) 补偿方式的确定：因线路较长，负荷较大，实施固定补偿与自动补偿相结合、在线路上3 处进行分散补偿。
(4) 补偿容量的确定和比较：根据线路无功功率固定损耗为280kvar，选用2100kvar 固定补偿在线路两处进行补偿。
自动补偿容量的选择：按经常运行负荷状态下的无功功率减去固定补偿后的一半，确定为300kvar。
效果比较：①最大负荷时该线无功功率补偿全部投入运行，功率因数提高为cos=[ ]1/2 =0．86②经常运行负荷下该线路的功率因数为cos=[ ]1/2 =0．93③在最小负荷下该线路的功率因数为cos=[ ]1/2 =0．96 （超前）自动补偿根据功率因数角自动断开退出运行线路，仅有固定补偿运行，这时，线路功率因数为cos=[ ]1/2 =0．92如果自动补偿容量暂选200kvar 时，将发生无功补偿振荡，导致投切频繁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈10KV线路无功补偿
摘要：现代化进程的加快，带动了电力行业的快速兴起，城市供电基础设施的建设也不断完善。
因而近些年以来，如何有效改善电压质量以提高运行效率一直是供电部门所仔细研究的问题之一。
本文主要从10kv线路无功补偿系统的影响与必要性出发，分析10kv 线路无功补偿的补偿方式以及安装地点的选择，进而对无功补偿的实际节能方案进行理论性探讨。
关键词：10kv线路；无功补偿；补偿方式；安装地点；实际节能方案
中图分类号：tm726.4 文献标识码：a 文章编号：1001-828x （2013）06-0-01
一、对10kv线路方面无功补偿系统的阐述
从通常情况下来讲，所谓10kv线路方面无功补偿系统，主要指的是通过优化原有的管理系统以便供电部门能够随时对全线路无功电压的各种状况进行了解与掌握，继而在分析整体线路的负荷分布以及电压是否合格的基础上，能够促使供电部门有效提高电能数据和检测、计量以及检测整线路数据的准确程度。
另一方面，当前10kv线路方面的无功补偿主要有在变电站10kv母线按主变容量的15%左右集中安装补偿电容器组，在用户配变低压侧分散安装低压补偿电容器柜，在10kv线路若干符合中心处或线路2/3处集中安装10kv线路补偿电容器组等三种补偿方式。
从另一层面上来讲，以上第三种补偿方式较之前两种具有补偿装
置集中、减少线路损耗、设备利用率高以及便于管理和维护等多种优点，因而在当前供电企业当中广泛应用。
而无功补偿通过对无功功率进行补偿能够提升电网运行过程中的有功功率比例，亦能够有效降低供电企业的生产成本与经济效率。
往往供电企业在10kv线路方面安装无功补偿装置会对配网损耗以及供电电压产生一定作用与影响，因而降低线路损耗与提高供电速率对于供电企业与城镇居民而言是至关重要的。
所以，在10kv线路方面安装无功补偿装置呈现出了必要性。
二、补偿方式和安装地点的选择
（一）补偿方式的选择。
现阶段，我国绝大多数供电企业对于10kv 线路的补偿一般采用柱上安装固定式电容器的方式来进行，并且为了避免过补而一般按照线路的最小补偿量或者采用“三分之二”法则来确定电容器容量的。
这种方式虽然可以对10kv线路进行持续补偿，但是当线路负荷处于高峰期时往往会发生欠补，线损率降幅较小且补偿效果不明显。
而对于多级、多点无功自动补偿方式而言其效果最好。
唯一的弊端就是这种补偿方式投资过大且资金回收周期长，因而供电企业可以采用固定补偿与自动补偿相结合这一最佳模式。
另一方面，按线路无功需求量来确定电容器总容量，这样不论线路负荷处于高峰还是低谷时都能够充分对线路进行补偿，从而减少配电线路无功输送流量以及缩短无功输送距离，进而达到降低线路损耗，增加供电能力，改善供电质量的根本目的。
（二）安装地点的选择。
从一定程度上来看，无功补偿装置的安
装地点往往会对无功补偿的效果产生重大的影响。
往往供电企业在线路上安装补偿装置时不仅要考虑提高功率因数，而且还要仔细考虑节能降损的问题。
因而如果将补偿装置安装在线路前端，补偿装置的无功负荷仍需通过线路传输给用电设备，而无功电流长距离流动亦会造成线路损耗。
如此一来，虽然能够提高线路功率因数，但是却达不到节能降损的目的。
所以在安装无功补偿装置时，安装地点尽量要选择在无功负荷中心，这样才能够尽可能减少线路上的无功电流以最大限度的实现就地平衡。
同时，如果供电企业在 10kv 线路上补偿是对线路的某一段进行补偿，往往会由于补偿设备检测的是补偿装置以下的负荷，而导致无法检测到装置电源侧的负荷。
所以，通过恒定整条线路不过补，而能够使得补偿点允许过补。
这亦是当前供电企业在10kv线路上安装无功补偿装置所要具体考虑到的问题。
三、10kv线路无功补偿的实际节能方案
通过上文对10kv线路无功补偿装置安装地点以及补偿方式的分析，我们不难得出电力企业在安装无功补偿装置时，要采用固定补偿与自动补偿相结合的模式，安装地点尽量要选择在无功负荷中心，通过恒定整条线路不过补以使得补偿点允许过补。
这能够在很大程度上有效提高10kv线路无功补偿系统的运行速率。
以下将就无功补偿的实际节能方案展开分析。
（一）确定线路的补偿容量。
确定好线路的补偿容量对于10kv 线路无功补偿装置而言是大有裨益的。
因而电力企业在设置无功补
偿装置的容量时，必须要以最大程度地降低线路损耗为基本设置原则。
同时，所设置的无功补偿装置的容量最好为10kv线路平均无功负荷的2/3。
并且在安装无功补偿装置时，电力企业一定要预先对安装线路的实际符合情况进行全面的、客观的调查与分析，从而才能够在合理的范畴内确定好无功补偿装置的容量范围，进而使得所确定的补偿容量能够为真正为10kv线路所服务，而达到节能以及降低线路损耗的本质要求。
（二）确定补偿装置的安装位置。
如上文所述，首先，要保证将无功补偿装置安装在10kv线路的无功负荷中心。
其次，要充分遵循无功就地平衡原则且尽量减少配网主线上的无功电流。
最后，通过在每条配网线路上安装1台无功补偿装置且使其位于负荷的2/3处能够有效减少线路损耗。
所以，电力企业通过对电容器的最佳安装位置以及无功补偿容量确定等两方面内容的科学合理规划能够有效改善电压质量，从而使得10kv线路无功补偿系统满足社会经济发展过程中城镇居民日益增长的电力需求。
（三）无功补偿装置在安装过程中的注意事项。
从很大程度上来讲，无功补偿装置的安装往往会受到空间、环境、工作量、成本以及配置等各方各面因素的影响，因而为达到节能的要求，电力企业必须要按照工程的实际需求要安装无功补偿装置。
另一方面，在农村地区进行电网无功补偿装置安装工作时要在每条线路上采用单点补偿的方式，要尽量简单化控制方式且不要设置分组投切，这能够有效减少补偿装置在使用的过程中频繁出现故障而影响用户生
活。
所以，10kv线路无功补偿装置的实际节能方案需要围绕着补偿容量、安装位置等众多内容来确定。
参考文献：
[1]谢悦基.浅谈10kv线路电压无功补偿综合优化管理系统应用[j].中国科技纵横，2013（159）：17-18.
[2]杨薇薇.10kv配电网中低压无功补偿装置的设计与应用[j].中国电力教育，2011（190）：133-135.
[3]徐懿，陆东生，冯小明.10kv线路无功优化补偿系统研究[j].江苏电机工程，2007，26（5）：31-33.
[4]赵显伦，张建利，李兆远，陈雪峰.农村10kv配电线路无功补偿实例分析[j].第二届全国电能质量学术会议暨电能质量行业发展论坛论文集：563-566.
[5]谭润开.农村10kv配电线路无功优化分析[j].城市建设理论研究，2011（21）：1-6.。
