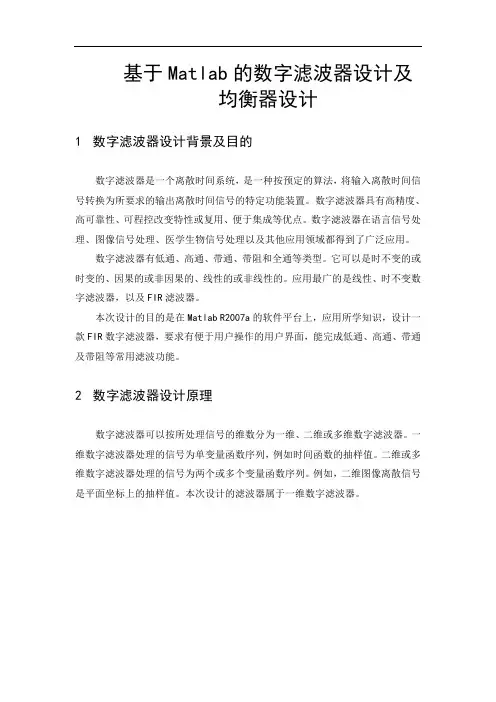

基于MATLAB的数字均衡器设计
基于MATLAB的数字滤波器设计摘要：通过Matlab 强大的信号处理功能，分析数字均衡器的设计要求，对各种数字音频信号进行滤波处理，设计出一种比较合理的数字滤波器，并在此基础上设计一种均衡器，最后对该数字滤波器和均衡器进行综合测试并改进，使其达到要求的指标。
关键词： MATLAB；数字滤波器；均衡器一、概述随着数字化技术的快速、深入发展，人们对数字化电子产品所产生的图像、图形以及声音等质量的要求越来越高。
在实时数字处理过程中，与D/A 和A/D 转换相关的模拟信号重构过程是决定数字系统输出质量的关键。
在声音的拾取过程及通过音响设备的传送过程中，由于设备或器件的原因，其幅度对频率的响应往往不一致，这样就达不到原来的效果，往往需要对目标信号进行滤波处理，以满足用户对信号的要求。
MATLAB 是一个数据分析和处理功能十分强大的工程实用软件，它的滤波器设计工具箱为实现声音信号的数字滤波提供了十分方便的函数和命令。
本文将介绍基于MATLAB设计出的一种实用的数字滤波器，并对其功能进行扩展，设计出一种均衡器。
滤波器的种类很多，按所通过信号的频段分为低通、高通、带通和带阻滤波器四种。
低通滤波器：它允许信号中的低频或直流分量通过，抑制高频分量或干扰和噪声。
高通滤波器：它允许信号中的高频分量通过，抑制低频或直流分量。
带通滤波器：它允许一定频段的信号通过，抑制低于或高于该频段的信号、干扰和噪声。
带阻滤波器：它抑制一定频段内的信号，允许该频段以外的信号通过。
上述每种滤波器又可以分为模拟滤波器和数字滤波器。
如果滤波器的输入输出都是数字信号，则这样的滤波器称之为数字滤波器，它通常通过一定的运算关系改变输入信号所含频率成分的相对比例或者滤除某些频率成分来实现滤波。
根据数字滤波器冲激响应的时域特性，可将数字滤波器分为两种，即无限长冲激响应（IIR）滤波器和有限长冲激响应（FIR）滤波器。
根据数字信号处理的一般理论，IIR滤波器的特征是具有无限持续时间的冲激响应，而FIR滤波器使冲激响应只能持续一定的时间。
综合课程设计基于Matlab的自适应均衡器设计
电子信息系综合课程设计基于Matlab的自适应均衡器设计专业名称通信工程班级学号学生姓名指导教师设计时间2010.12.20~2011.1.7课程设计任务书专业：学号：学生姓名（签名）：设计题目：基于Matlab的自适应均衡器设计一、设计实验条件实验室，Matlab软件二、设计任务及要求1. 课题要求系统学习时域均衡原理，掌握理论知识；2. 首先进行时域均衡原理和算法设计，再在所用的仿真软件Matlab上对设计进行仿真分析，最后写实验报告；3. 对整个系统设计进行回顾，总结心得。
三、设计报告的内容1.设计题目与设计任务（设计任务书）2.前言（绪论）(设计的目的、意义等)3.设计主体（各部分设计内容、分析、结论等）4.结束语（设计的收获、体会等）5.参考资料四、设计时间与安排1、设计时间：3周2、设计时间安排：熟悉实验设备、收集资料: 4天设计图纸、实验、计算、程序编写调试: 7天编写课程设计报告: 3天答辩: 1天基于Matlab的自适应均衡器设计一、设计目的及意义：通过本学期通信原理课程的学习，主要对数字信号系统的通信原理、传输机制等有了系统深入的了解。
而实践性的课程设计能够起到提高综合运用能力，加强理论知识的学习，提高实验技术，启发创造新思想的效果。
此次课程设计是自适应均衡器设计。
我们按照查找资料、软件选择、系统设计、仿真实现、结果优化这一流程进行。
不仅使我们进一步巩固了课程知识，也提高了我们分析问题、解决问题的能力。
二、设计主体：1 、设计原理数字信号经过这样的信道传输以后，由于受到了信道的非理想特性的影响，在接收端就会产生码间干扰(ISI)，使系统误码率上升，严重情况下使系统无法继续正常工作。
理论和实践证明，在接收系统中插入一种滤波器，可以校正和补偿系统特性，减少码间干扰的影响。
这种起补偿作用的滤波器称为均衡器。
时域均衡是利用均衡器产生的时间波形去直接校正已畸变的波形，使包括均衡器在内的整个系统的冲击响应满无码间串扰条件。
数字均衡器(matlab)
摘要本文的数字均衡器以MA TLAB为设计平台，有.wav文件的获取、滤波、保存和播放功能。
在对声音文件进行基本波形分析和频率分析的基础上，增加了高通、低通、带通和带阻滤波的功能，并有8段均衡器可对声音信号进行调节后保存播放。
关键词：滤波器、数字均衡器、傅立叶反变换第一章概述1.1 均衡器简介均衡器是一种用来对频响曲线进行调节的音频设备，换名话说，均衡器能对不同频率的声音信号中过多的频率成分。
因此，它能补偿由于各种原因造成的信号欠缺的频率成分，也能抑制信号中过多的频率成分。
例如，均衡器可以抑制频率为60~250Hz的低频交流声，也可以抑制频率为6~12kHz的高频噪声；利用均衡器还可以进行音调调节和音色加工。
均衡器的原意是将传输系统中不平衡的频率特性用相反的特性曲线进行频率均衡，在此基础上增加了音色加工和美化的功能。
均衡器的作用主要如下。
①校正各种音频设备产生的频率失真，以获得平坦响应。
②改善室内声场，改善由于房间共振特性或吸声特性不均匀而造成的传输增益（频率）失真，确保其频率特性平直。
③抑制声反馈，提高系统传声增益，改善扩声音质。
④提高语言清晰度和自然度。
⑤在音响艺术创作中，用于刻画乐器和演员的音色个性，提高音响艺术的表现效果。
均衡器的种类很多，但基本上工作原理都是相同的。
它们都是将音频信号的全频带（20Hz~20kHz）或全频带的主要部分，按一定的规律分成几个甚至几十个频点（也称频段），再利用LC串联谐振的选频特性，分别进行提升或衰减，从而获得所希望的频率校正曲线。
运用数字滤波器组成的均衡器称为数字均衡器，数字均衡器即可作成图示EQ，有可做成参量EQ，还可以做成两者兼有的EQ，它不仅各项性能指标优异，操作方便，而且还可同时储存多种用途的频响均衡特性，供不同节目要求选用，可多至储存99种频响特性曲线。
SONY的SRP-E300是一款多功能2通道的数字均衡器具有10段参量均衡和29段图示均衡，可同时或独立工作，带有限制器和噪声门功能，高精度的48kHz取样，20比特线性模数/数模转换；带有模拟和数字输入/输出；RS-232C C接口，可用于外部遥控，它的出现会逐步淘汰普通的模拟均衡器，是一款专业音频扩声领域具有极高性价比的产品。

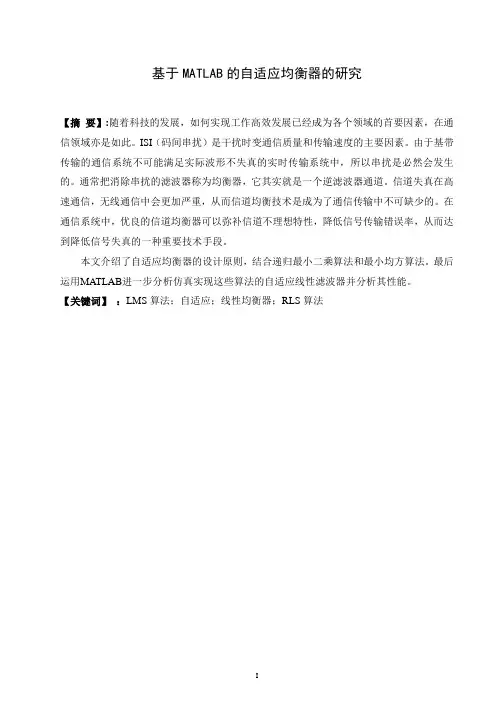

基于MATLAB的自适应均衡器的研究教材
基于MATLAB的自适应均衡器的研究【摘要】:随着科技的发展，如何实现工作高效发展已经成为各个领域的首要因素，在通信领域亦是如此。
ISI（码间串扰）是干扰时变通信质量和传输速度的主要因素。
由于基带传输的通信系统不可能满足实际波形不失真的实时传输系统中，所以串扰是必然会发生的。
通常把消除串扰的滤波器称为均衡器，它其实就是一个逆滤波器通道。
信道失真在高速通信，无线通信中会更加严重，从而信道均衡技术是成为了通信传输中不可缺少的。
在通信系统中，优良的信道均衡器可以弥补信道不理想特性，降低信号传输错误率，从而达到降低信号失真的一种重要技术手段。
本文介绍了自适应均衡器的设计原则，结合递归最小二乘算法和最小均方算法。
最后运用MATLAB进一步分析仿真实现这些算法的自适应线性滤波器并分析其性能。
【关键词】：LMS算法；自适应；线性均衡器；RLS算法Research on Adaptive Equalizer Based on MATLABAbstract：With the development of technology，how to efficiently achieve development has become a primary factor in various field，is also true in the field of communication. ISI is one of the important reasons for varying interference communication quality and transmission speed. Baseband transmission of the communication system can not meet the real-time actual waveform of undistorted transmission system，crosstalk is bound to arise. Crosstalk elimination circuit usually called equalizer came from the principle that it is an inverse filter channel. In communication systems，good channel equalizer to compensate for non-ideal characteristics of the channel in order to minimize signal distortion，an important technology to reduce the transmission error rate of the signal. Channel distortion in a high speed communication，wireless communication is more severe，so that channel equalization techniques become indispensable communication transmission.The article describes the design principles of the adaptive equalizer，combined with recursive least squares algorithm and the minimum mean square algorithm. Finally，further analysis of simulation using MATLAB adaptive linear filter these algorithms and analyze their performance.Key words：LMS algorithm；Adaptive；Linear equalizer；RLS algorithm目录第一章绪论 (1)1.1 均衡器研究背景及意义 (1)1.2 国内外研究现状 (2)1.3 本文研究内容和主要工作 (3)第二章自适应均衡器原理及其分类 (4)2.1 信道 (4)2.2 自适应均衡的原理和特点 (5)2.3自适应滤波器的分类和基本构成 (6)2.4自适应过程 (7)2.5 横向滤波器的实现结构 (8)第三章基于LMS算法的自适应均衡原理 (10)3.1 最小均方(LMS)算法基本原理 (10)3.2 LMS算法 (13)3.3 LMS 算法的应用 (20)第四章基于RLS算法的自适应均衡原理 (21)4.1 RLS算法 (21)4.2 RLS算法的应用 (24)4.3 RLS算法与LMS算法的比较 (24)第五章 LMS与RLS算法的性能仿真及分析 (26)第六章总结 (33)致谢....................................................................................................... 错误！未定义书签。
MATLAB环境下ISI信道仿真及自适应均衡器设计程序说明
MATLAB 环境下ISI 信道仿真及自适应均衡器设计程序说明一、系统模型二、ISI 信道仿真及LSM 算法自适应均衡器原理1、发送端和接收端滤波器的级联和在采样瞬间时的信道可用等效的离散时间FIR 信道滤波器来表示，Xn={0.05 -0.063 0.088 -0.126 -0.25 0.9047 0.25 0 0.126 0.038 0.088}，n={-5,-4,…,5}。
2、基于MSE （均方准则）的均衡器抽头系数的自适应算法为：^^1k k k k c c e y +=+∆其中^k c 代表抽头系数向量的估值，∆为迭代过程中的步长参数，k e 为误差信号，k y 代表在瞬时k 包含均衡器中2k+1接收信号值的行向量。
误差信号k e 表示为：k k k e a z =-；k z 为均衡器输出，k a 为已知信号序列。
最初用一已知伪随机序列{k a }在信道上将这个自适应均衡器进行训练。
在解调器端，均衡器用这个已知序列去调整它的系数，一旦初始调节完成，自适应均衡器就从一个训练模式切换到直接判决模式，这时：^k k k e a z =-，式中^k a 是检测器的输出。
为了确保收敛 和 在慢变化信道中好的跟踪能力，选择步长参数的一种经验公式是15(21)R k P ∆=+ 式中R P 代表接收到的信号加噪声的功率，它可以从接收信号中估计出。
三、仿真结果图四、结论分析从结果图中我们可以看出，在信噪比逐渐增大的过程中，未经均衡器均衡的差错率没有明显改善，可知系统中始终存在码间干扰造成的误码；经均衡器均衡后的差错率则有明显改善。
但我们同时也可以看到在信噪比较低情况下，均衡器均衡之后的误码率并没有明显改善，甚至没有未均衡的差错率低，这主要是因为噪声为随机信号，功率大时对源信号影响较大，而且均衡器不易跟踪；当我们把均衡器的步长调低后，跟踪能力增强，差错率降低。
附源程序代码：main_plot.mclear;clc;echo off;close all;N=10000; %指定信号序列长度info=random_binary(N); %产生二进制信号序列SNR_ in _dB=8:1:18; %AWGN信道信噪比for j=1:length(SNR _in_ dB)[y, len ]=channel(info, SNR _in _dB(j)); %通过既有码间干扰又有白噪声信道numoferr=0; %初始误码统计数for i=len+1:N+len, %从第len个码元开始为真实信元if (y(i)<0), %判决译码decis=-1;elsedecis=1;end;if (decis~=info(i-5)), %判断是否误码，统计误码码元个数numoferr=numoferr+1;end;end;Pe(j)=numoferr/N; % 未经均衡器均衡，得到的误码率end;semilogy(SNR_in_dB,Pe,'red*-'); %未经均衡器，误码率结果图hold on;delta_1=0.11; %指定自适应均衡器的步长delta_2=0.09; %指定自适应均衡器的步长for j=1:length(SNR_in_dB)y=channel(info,SNR_in_dB(j)); %通过信道z=lms_equalizer(y,info,delta_1); %通过自适应均衡器，并设置步长为0.11 numoferr=0;for i=1:N,if (z(i)<0),decis=-1;elsedecis=1;end;if (decis~=info(i)),numoferr=numoferr+1;end;end;Pe(j)=numoferr/N; % 经自适应均衡器均衡后，得到的误码率end;semilogy(SNR _in _ dB, Pe ,'blacko-'); %自适应均衡器均衡之后，误码率结果图 hold on;for j=1:length(SNR_in_dB)y=channel(info,SNR_in_dB(j)); %通过信道z=lms_equalizer(y,info,delta_2); %通过自适应均衡器，并设置步长为0.09 numoferr=0;for i=1:N,if (z(i)<0),decis=-1;elsedecis=1;end;if (decis~=info(i)),numoferr=numoferr+1;end;end;Pe(j)=numoferr/N; % 经自适应均衡器均衡后，得到的误码率end;semilogy(SNR_in_dB,Pe,'blue.-'); %自适应均衡器均衡之后，误码率结果图hold on;xlabel('SNR in dB');ylabel('Pe');title('ISI信道自适应均衡系统仿真');legend('未经均衡器均衡','经自适应均衡器均衡，步长detla=0.11',...'经自适应均衡器均衡，步长detla=0.09');random_binary.m%产生二进制信源随机序列function [info]=random_binary(N)if nargin == 0, %如果没有输入参数，则指定信息序列为10000个码元N=10000;end;for i=1:N,temp=rand;if (temp<0.5),info(i)=-1; % 1/2的概率输出为-1elseinfo(i)=1; % 1/2的概率输出为1endend;channel.m%模拟既有码间干扰又有高斯白噪声的信道function [y,len]=channel(x,snr_in_dB)SNR=exp(snr_in_dB*log(10)/10); %信噪比真值转换sigma=1/sqrt(2*SNR); %高斯白噪声的标准差%指定信道的ISI参数，可以看出此信道质量还是比较差的actual_isi=[0.05 -0.063 0.088 -0.126 -0.25 0.9047 0.25 0 0.126 0.038 0.088];len_ actual _isi=(length(actual_isi)-1)/2;len=len_actual_isi;y=conv(actual_isi,x); %信号通过信道，相当于信号序列与信道模型序列作卷积%需要指出，此时码元序列长度变为N+len-1，译码时我们从第len个码元开始到N+len个结束for i=1:2:size(y,2),[noise(i) noise(i+1)]=gngauss(sigma); %产生噪声end;y=y+noise; %叠加噪声gngauss . m%产生高斯白噪声function [gsrv1,gsrv2]=gngauss(m,sgma)if nargin == 0, %如果没有输入实参，则均方为0，标准差为1m=0; sgma=1;elseif nargin == 1, %如果输入实参为1个参数，则标准差为输入实参，均值为0 sgma=m; m=0;end;u=rand;z=sgma*(sqrt(2*log(1/(1-u))));u=rand;gsrv1=m+z*cos(2*pi*u);gsrv2=m+z*sin(2*pi*u);lm _equalizer .m%LSM算法自适应滤波器实现function [z]=lms_equalizer(y,info,delta)estimated_c=[0 0 0 0 0 1 0 0 0 0 0]; %初始抽头系数K=5;for k=1:size(y,2)-2*K,y_k=y(k:k+2*K); %获取码元，一次11个z_k=estimated_c*y_k'; %各抽头系数与码元相乘后求和e_k=info(k)-z_k; %误差估计estimated_c=estimated_c+delta*e_k*y_k; %计算校正抽头系数z(k)=z_k; %均衡后输出的码元序列end;。
