山东水利职业学院 建筑构造 结构节点详图 作图试题答案
建筑构造试题集答案.doc
1建筑构造试题库答案1、D 2、C 3、A 4、C 5、A 6、C 7、C 8、C9、B 10、D 11、B 12、D 13、C 14、D 15、D 16、D17、D 18、A 19、A 20、C 21、C 22、C 23、A 24、D25、D 26、A 27、C 28、C 29、C 30、C 31、B 32、C33、D 34、A 35、B 36、C 37、D 38、C 39、D 40、B41、A 42、C 43、A 44、A 45、B 46、B 47、D 48、B49、D 50、C 51、D 52、B 53、C 54、D 55、D 56、C57、A 58、C 59、B 60、D 61、C 62、B 63、A 64、B65、C 66、D 67、C 68、A 69、D 70、C 71、C 72、B73、B 74、B 75、D 76、D 77、A 78、C 79、A 80、B81、C 82、C 83、A 84、D 85、C 86、C 87、B 88、B89、C 90、B 91、A 92、B 93、C 94、D 95、C 96、C97、D 98、B 99、C 100、A1、下列建筑物的交通部分被称为建筑的交通枢纽空间的是( )。
A、走廊、过道B、楼梯C、电梯D、门厅、过厅2、平屋顶采用材料找坡的形式时垫坡材料不宜用( )。
A、水泥炉渣B、石灰炉渣C、细石混凝土D、膨胀珍珠岩3、下列( )为通风天窗。
(1)矩形天窗(2)井式天窗(3)平天窗(4)三角形天窗A、(1)(2) B、(1)(3) C、(1)(4) D、(2)(4)4、低层、多层住宅阳台栏杆净高不应低于( )mm。
A、900 B、1000 C、1050 D、11005、以下哪组为整体地面?( ) (1)细石混凝土地面(2)花岗岩地面(3)水泥砂浆地面(4)地毯地面A、(1)(3) B、(2)(3) C、(1)(4) D、(2)(4)6、一般公共建筑梯段的最小宽度不应小于( )mm。
建筑构造考试题及答案
建筑构造考试题及答案本文为建筑构造考试题及答案。
考题共分为四个部分，每个部分包含多个问题。
请参考以下内容：Part I：多选题1.以下哪种材料适合用于地基基础的建设？A. 砖块B. 钢筋混凝土C. 木材D. 石材答案：B. 钢筋混凝土2.以下哪种结构形式具有较高的抗震性能？A. 矮墙结构B. 钢管混凝土结构C. 砖木结构D. 钢架结构答案：D. 钢架结构3.以下关于剪力墙的说法正确的是？A. 主要承受纵向力B. 主要承受剪力C. 主要承受挤压力D. 主要承受弯曲力答案：B. 主要承受剪力Part II：填空题1.钢筋混凝土梁的纵向钢筋一般位于梁的__________位置。
答案：底部2.砖墙的垂直缝隙称为__________。
答案：抹缝3.膨胀螺栓通常用于_______结构的连接。
答案：钢结构Part III：简答题1.请简要描述钢筋混凝土结构的工作原理。
答：钢筋混凝土结构是由钢筋和混凝土组成，其中钢筋主要起到抵抗拉力的作用，而混凝土则主要承受压力。
在施加荷载的情况下，钢筋通过抵抗张力来阻止结构的伸长，而混凝土则通过抵抗压力来支撑结构的稳定性。
通过钢筋和混凝土的相互作用，形成一个具有良好抗拉和抗压性能的结构体系。
2.简述剪力墙的优点和应用场景。
答：剪力墙是一种具有较高抗震性能的结构形式。
其主要优点包括：具有较高的强度和刚度，能够承受较大的水平荷载；能够有效分担结构的纵向力，提高结构的整体稳定性；可灵活布置在建筑内部，不占用有效使用面积。
剪力墙通常应用于高层建筑、桥梁、地下结构等需要具备较高抗震性能的场所。
Part IV：计算题1.某建筑设计使用12根直径为20mm的钢筋作为梁的纵向钢筋，梁的长度为6m，计算梁的纵向钢筋总长度。
答案：纵向钢筋总长度 = 12根 × 6m = 72m2.某砖墙的宽度为200mm，高度为3m，每块砖的厚度为80mm，计算该砖墙所需砖块的数量。
答案：砖墙面积 = 200mm × 3000mm = 600,000 mm^2砖块所占面积 = 200mm × 80mm = 16,000 mm^2所需砖块数量 = 砖墙面积 ÷砖块所占面积 = 600,000 mm^2 ÷ 16,000 mm^2 ≈ 37.5块本文提供了建筑构造考试题及答案。
建筑构造习题+答案
第一章建筑结构概括一、试题（一）填空题1. 按建筑规模和数目分类，建筑分为、。
2. 建筑设计的基本准则是合用、、和雅观。
3. 建筑物按其使用功能不一样，一般分为、和等。
4. 建筑物的耐火等级是由构件的和两个方面决定的，分为级。
5. 建筑工程设计包含、、等三个方面的内容。
6. 建筑结构的设计使用年限主要依据建筑物的和区分，以主体结构确立的建筑结构设计使用年限分为类。
7. 《建筑模数协调一致标准》中规定，基本模数以表示，数值为。
8. 建筑模数的目的是使构配件，并有。
9.公共建筑及综合性建筑总高度超过m 者为高层（不包括单层主体建筑）；高度超过m时，为超高层建筑。
10. 居住建筑按层数区分为：层为低层；层为多层；层为中高层；为高层。
11. 建筑物一般是由、、、、和门窗等六大多数所构成。
12. 建筑物的等级一般按和进行区分。
13. 构件的焚烧性能一般分为三类，即：、、。
14. 建筑物的是权衡建筑物耐火程度的标准。
15. 在整个工程设计中起着主导和先行的作用，一般由来达成。
16. 高层建筑按使用性质、火灾危险性、分散和扑救难度又可分为高层建筑和高层建筑。
17. 地震时，建筑物的质量越大，遇到的地震力。
18. 地震力产生的波是建筑物的主要侧向荷载。
19. 在进行建筑物抗震设计时，是以该地域所定的为依照。
（二）选择题1. 建筑物的持久等级为二级时其持久年限为年，合用于一般性建筑。
① 50 ～ 100 ②80～ 100③ 25 ～ 50 ④15～252. 一般黏土砖承重墙，当厚度为240 ㎜时，其耐火极限为。
①②③④3. 耐火等级为二级时楼板和吊顶的耐火极限应分别知足。
① 1.50h 和② 1.00h 和③ 1.50h 和④ 1.00h 和4. 房子一般由构成。
①基础、楼板、地面、楼梯、墙（柱）、屋顶、门窗②地基、楼板、地面、楼梯、墙（柱）、屋顶、门窗③基础、楼地面、楼梯、墙、柱、门窗④基础、地基、楼地面、楼梯、墙、柱、门窗5. 构成房子的构件中，以下既属承重构件又是围护构件的是。
建筑构造考试题及答案
建筑构造考试题及答案一、单项选择题（每题2分，共20分）1. 建筑物的基础埋深通常不小于（）。
A. 0.5mB. 1mC. 1.5mD. 2m2. 以下哪个选项不是建筑物的承重结构（）。
A. 墙体B. 柱子C. 梁D. 窗户3. 建筑物的抗震设计中，以下哪个因素不是必须考虑的（）。
A. 地震烈度B. 建筑物的高度C. 建筑物的用途D. 建筑物的朝向4. 以下哪个选项不是建筑物的围护结构（）。
A. 墙体B. 屋顶C. 地面D. 基础5. 建筑物的保温性能主要取决于（）。
A. 墙体材料B. 窗户的类型C. 屋顶的厚度D. 所有上述因素6. 建筑物的防水层通常设置在（）。
A. 墙体内部B. 墙体外部C. 屋顶内部D. 屋顶外部7. 建筑物的通风系统设计中，以下哪个因素不是必须考虑的（）。
A. 空气流通路径B. 空气交换率C. 室内温度D. 室内湿度8. 以下哪个选项不是建筑物的立面设计需要考虑的因素（）。
A. 建筑物的功能B. 建筑物的风格C. 建筑物的朝向D. 建筑物的高度9. 建筑物的采光设计中，以下哪个因素不是必须考虑的（）。
A. 窗户的大小B. 窗户的位置C. 建筑物的高度D. 建筑物的朝向10. 建筑物的节能设计中，以下哪个因素不是必须考虑的（）。
A. 建筑物的保温性能B. 建筑物的采光性能C. 建筑物的通风性能D. 建筑物的装饰风格二、多项选择题（每题3分，共15分）11. 建筑物的基础类型包括（）。
A. 条形基础B. 独立基础C. 筏板基础D. 桩基础12. 建筑物的墙体材料可以是（）。
A. 砖B. 混凝土C. 石材D. 木材13. 建筑物的屋顶类型包括（）。
A. 平屋顶B. 坡屋顶C. 曲面屋顶D. 穹顶14. 建筑物的地面材料可以是（）。
A. 水泥B. 瓷砖C. 木地板D. 地毯15. 建筑物的窗户类型包括（）。
A. 固定窗B. 推拉窗C. 旋转窗D. 百叶窗三、判断题（每题2分，共20分）16. 建筑物的基础埋深越深，建筑物的稳定性越好。
建筑构造识图习题解答
【2-6】已知直线AB对投影面H的倾角α ＝30°，补全它的正平 投影，并回答有几解，图中任求一解。
【2-7】通过作图检验直线AB、CD、EF的相对位置。
【3-1】检验直线AB、CD的相对位置。
【3-2】已知一直线与直线AB、CD都相交，且与直线EF交于分线 段EF成2：3的点，求作该直线的两面投影。
【16-3】求作三棱柱与三棱锥的相贯线。
【16-4】求作四棱柱与四棱台的相贯线。
【16-5】补全房屋轮廓的烟囱的正面投影和气楼的水平投影。
【16-6】作屋面交线的水平投影，并补全房屋轮廓模型的水平投 影。
【16-7】求作屋面交线。
【17-1】作四棱柱与圆柱的相贯线。
【17-2】作三棱柱与半圆柱的相贯线，并补全相贯体的正面投影。
【3-7】作两交叉线AB、CD的公垂线，并表明AB、CD之间的真实 距离。
【4-1】按下列平面对投影面的相对位置，分别填写它们的名称 和角度。
【4-2】过点A作正平面P;过点B作侧垂面Q和R，β ＝60°；过CD 作正垂面T。
β
【4-3】已知AB为正方形ABCD铅垂面的左后边，β ＝60°,补全 其两面投影；已知水平面正三角形EFG的顶点E的两面投影，后 边FG为侧垂线，边长为20mm，补全其两面投影。
【例】求作直线AB上与△CDE、△CDF平面等距的点G。
【例】求作直线AB与△CDE平面的夹角θ 。
【10-1】作六棱柱的水平投影，并作出三棱柱表面上折线ABCDE 的另外两个投影。
【10-2】作左端面为正垂面的T形侧垂柱的水平投影，及棱柱表 面上的点A、B、C、D、E、F的三面投影。
【10-3】作三棱锥的侧面投影，并作出三棱锥表面上的折线ABCD 的另外两个投影。

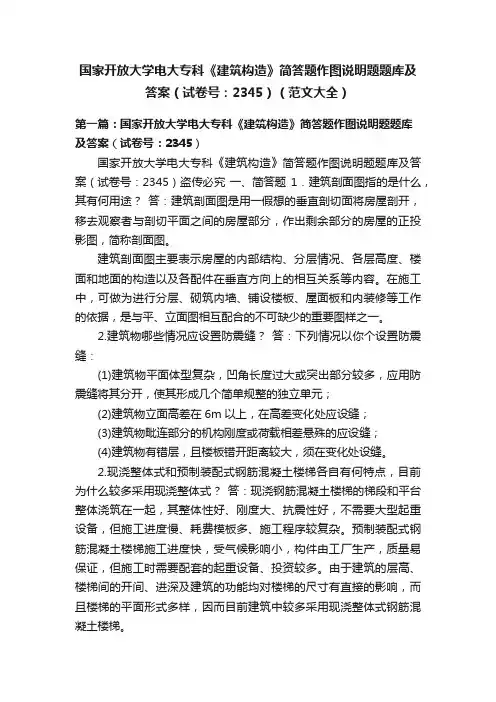

国家开放大学电大专科《建筑构造》简答题作图说明题题库及答案（试卷号：2345）（范文大全）
国家开放大学电大专科《建筑构造》简答题作图说明题题库及答案（试卷号：2345）（范文大全）第一篇：国家开放大学电大专科《建筑构造》简答题作图说明题题库及答案（试卷号：2345）国家开放大学电大专科《建筑构造》简答题作图说明题题库及答案（试卷号：2345）盗传必究一、简答题 1．建筑剖面图指的是什么，其有何用途？答：建筑剖面图是用一假想的垂直剖切面将房屋剖开，移去观察者与剖切平面之间的房屋部分，作出剩余部分的房屋的正投影图，简称剖面图。
建筑剖面图主要表示房屋的内部结构、分层情况、各层高度、楼面和地面的构造以及各配件在垂直方向上的相互关系等内容。
在施工中，可做为进行分层、砌筑内墙、铺设楼板、屋面板和内装修等工作的依据，是与平、立面图相互配合的不可缺少的重要图样之一。
2.建筑物哪些情况应设置防震缝？答：下列情况以你个设置防震缝：(1)建筑物平面体型复杂，凹角长度过大或突出部分较多，应用防震缝将其分开，使其形成几个简单规整的独立单元；(2)建筑物立面高差在6m以上，在高差变化处应设缝；(3)建筑物毗连部分的机构刚度或荷载相差悬殊的应设缝；(4)建筑物有错层，且楼板错开距离较大，须在变化处设缝。
2.现浇整体式和预制装配式钢筋混凝土楼梯各自有何特点，目前为什么较多采用现浇整体式？答：现浇钢筋混凝土楼梯的梯段和平台整体浇筑在一起，其整体性好、刚度大、抗震性好，不需要大型起重设备，但施工进度慢、耗费模板多、施工程序较复杂。
预制装配式钢筋混凝土楼梯施工进度快，受气候影响小，构件由工厂生产，质量易保证，但施工时需要配套的起重设备、投资较多。
由于建筑的层高、楼梯间的开间、进深及建筑的功能均对楼梯的尺寸有直接的影响，而且楼梯的平面形式多样，因而目前建筑中较多采用现浇整体式钢筋混凝土楼梯。
4．简述卷材防水屋面泛水的构造做法和要点。
答：(1)将屋面的卷材继续铺至垂直墙面上，形成卷材泛水，泛水高度不小于250mm。
(2)在屋面与垂直女儿墙面的交接缝处，砂浆找平层应抹成圆弧形或45。
水利工程制图习题及参考答案
《水利工程制图》复习题一、选择题（每小题4分，共12分。
）1、如左下方图所示，平面ABC和直线DE相交，可见线段是：（）（A）1’k’（B）2’k’（C）不确定2、如下方中间图所示，直线AB和直线CD的相对位置：（）（A）相交（B）垂直相交（C）交叉（D）垂直交叉3、如右下方图所示，平面ABC和直线DE的相对位置：（）（A）垂直（B）不垂直（C）不确定（1）（2）（3）二、作图题（1）如图，画出后视图及A、C向视图。
（2）如图，画出开缺口圆锥的水平投影和侧面投影。
（3）如图，由两视图补第三视图。
（4）如图，作图示物体的正等测图。
（5）作出下面物体的1-1、2-2断面图。
（6）按1:10在图中量取大小，标注出形体的尺寸。
（12分）（7）如图按照1:200，完成各交线与示坡线。
（15分）参考答案一、选择题1、如左下方图所示，平面ABC和直线DE相交，可见线段是：（B）（A）1’k’（B）2’k’（C）不确定2、如下方中间图所示，直线AB和直线CD的相对位置：（C）（A）相交（B）垂直相交（C）交叉（D）垂直交叉3、如右下方图所示，平面ABC和直线DE的相对位置：（B）（A）垂直（B）不垂直（C）不确定（1）（2）（3）二、作图题（1）如图，画出后视图及A、C向视图。
（2）如图，画出开缺口圆锥的水平投影和侧面投影。
（3）如图，由两视图补第三视图。
（4）如图，作图示物体的正等测图。
（5）作出下面物体的1-1、2-2断面图。
（6）按1:10在图中量取大小，标注出形体的尺寸。
（7）如图按照1:200，完成各交线与示坡线。
国开期末考试《建设构造》机考试题及答案(第3套)
国开期末考试《建设构造》机考试题及答案（第3套）（试卷代号：2345，整套相同，祝同学们取得优异成绩！）客观题：一、判断题（共25题，共50分）1、任何好的设计构想如果没有技术做保证，都只能停留在图纸上，不能成为建筑实物。
（V）2、承重外墙顶层墙身的内缘与平面定位轴线的距离，一般为顶层承重内墙厚度的一半、顶层墙身厚度的一半、半砖或半砖的倍数。
（V）3、建筑立面是由许多部件组成的，它包括门、窗、柱、墙、阳台、雨篷、花饰、勒脚、檐口等。
（V）4、刚性角可以用基础放阶的级高与级宽的比值来表示。
（X）5、土壤中的地下水主要是承压水，其水位的高低与地势和地质情况有关。
（X）6、在非砖混结构中，墙体可能是承重构件，也可能是围护构件。
（V）7、层高小或用作辅助房间的地下室，可只设置单跑楼梯。
（V）8、当门窗洞口较大或洞口上部有集中荷载时，砖拱过梁是最好的选择。
（X）9、沉降缝又叫温度缝。
（X）10、木楼板耐火性、耐久性、隔声能力好，但为节约木材，目前已很少采用。
（X）11、当室内空气相对湿度较大时，由于地表温度较低会在地面产生结露现象，引起地面受潮。
（V）12、室外装修用于外墙表面，兼有保护墙体和增加美观的作用。
（V）13、上人吊顶的检修走道应铺放在主龙骨上。
（V）14、楼梯的主要功能是满足人和物的正常运行和紧急疏散。
（V）15、明步楼梯弥补了暗步楼梯梯段下部易积灰、侧面易污染的缺陷，但斜梁宽度要满足结构的要求，从而使梯段的净宽变小。
（X）16、卷材防水层是一个开放的整体，因此在屋面开设孔洞不能破坏卷材屋面的整体性。
（X）17、刚性防水屋面要求基层变形大，一般只适用于有保温层的屋面。
（X）18、窗在外墙面上占有有显著地位，它的形状、大小、比例、排列对立面美观影响很大，所以还兼有美观作用。
（V）19、彩板门窗目前有两种类型，即带副框和不带副框的两种。
（V）20、有桥式吊车的厂房，室内净高不得高于8米。
（X）21、确定厂房高度时，应考虑该吊车净空高度的影响，结构设计时应考虑吊车荷载的影响。
建筑构造识图习题解答共173页
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
建筑构造识图习题解答
41、俯仰终宇宙，不乐复何如。 42、夏日长抱饥，寒夜无被眠。年不重来，一日难再晨。及时 当勉励 ，岁月 不待人 。
谢谢你的阅读
建筑构造识图习题解答教学内容PPT文档173页
END
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃建筑构造识图Fra bibliotek题解答教学内容
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真理、服从集体，养 成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
建筑构造与识图试题答案
《建筑构造与识图》试卷（答案）一、单选题（每题1分，共计60分）1、尺寸起止符号一般用（ D ）绘制。
A . 箭头 B. 中实线 C. 细实线 D. 粗斜短线2、下列说法中正确的是（ C ）。
A、刚性防水屋面的女儿墙泛水构造与卷材屋面构造是相同的。
B、刚性防水屋面，女儿墙与防水层之间不应有缝，并加铺附加卷材形成泛水。
C、泛水应有足够的高度，一般不小于250mm。
D、刚性防水层内的钢筋在分格缝处应连通，以保持防水层的整体性。
3、相对标高的零点正确的注写方式为（ A ）。
A. ±0.000B. -0.000C. +0.000D.无特殊要求4、基础埋深不得过小，一般不小于（ D ）。
A. 200mmB. 300mmC. 400mmD. 500mm5、柔性基础与刚性基础受力的主要区别是（ C ）。
A.柔性基础比刚性基础能承受更大的荷载B.柔性基础只能承受压力，刚性基础既能承受拉力，又能承受压力C.柔性基础既能承受压力，又能承受拉力，刚性基础只能承受压力D.刚性基础比柔性基础能承受更大的拉力6、肋梁式楼盖荷载的传递途径为（ A ）。
A. 板—次梁—主梁—墙B. 次梁—主梁—板—墙C. 板—主梁—次梁—墙D. 主梁—次梁—板—墙7、平屋顶隔热的构造做法中没有（B ）。
A. 蓄水隔热B. 洒水隔热C.反射降温隔热D.植被隔热8、对于（ B ）一般用分轴线表达其位置。
A. 屋架B. 隔墙C. 大梁D. 柱子9、砖的强度等级符号是（A ）。
A.、 MU B、 MC C、 M D、 C10、单向板是指板的长边与短边之比为（ C ）的板。
A. ≦2B. ﹤2C. ﹥2 D . ≧211、厂房高度是指（ D ）。
A.室内地面至屋面B.室外地面至柱顶C.室内地面至柱顶 D.室外地面至屋面12、以下哪项不是单层厂房横向定位轴线所标注的标志尺寸（ D ）A.吊车梁长度B.屋面板长度C.连系梁长度D.屋架或屋面大梁长度13、混凝土刚性防水屋面的防水层应采用不低于（ C ）级的细石混凝土整体现浇。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山东水利职业学院建筑构造结构节点详图作图试题答案
1、图示地面为透水材料时墙身水平防潮层的构造。
2、图示墙身垂直防潮层的构造。
3、图示水泥砂浆散水的构造。
4、图示砼散水的构造。
5、图示两种形式的钢筋混凝土过梁构造。
6、图示两种窗台的构造。
7、图示附加圈梁处的构造。
8、图示抹面勒脚的构造。
9、图示贴面勒脚的构造。
10、图示地下室防潮构造。
11、图示地下室外防水构造。
12、图示水泥砂浆楼面的构造。
13、图示水磨石地面的构造
素土夯实
素砼100厚20厚1:3水泥砂浆打底
10厚1:2水泥石子浆磨光打蜡顶棚抹灰20厚
钢筋砼板100厚20厚1:3水泥砂浆打底10厚1:2水泥石子浆磨光打蜡
14、图示抹灰直接式顶棚的构造
15、图示3种吊顶与楼板的固定方式。
16、图示搁板式阳台的结构形式。
17、图示挑梁式阳台的结构形式。
18、图示楼梯水泥砂浆踏步防滑构造。
19、图示2种栏杆与现浇梯段的连接构造。
20、画出卷材防水屋面的示意图。
21、画出刚性防水屋面的示意图。
22、图示卷材防水的挑檐沟构造。
23、图示卷材防水的女儿墙泛水构造。
24、图示2种刚性防水屋面分仓缝构造。
25、图示工业厂房横向边柱、山墙与横向定位轴线的关系
26、图示刚性防水屋面泛水构造
27、图示工业厂房墙体2种形式的伸缩缝构造。
28、图示地面为不透水材料时墙身水平防潮层的
构造。
29、图示工业厂房中变形缝与横向定位轴线的关系
30、图示陶资板块地面做法。
素土夯实
素砼100厚20厚1:3水泥砂浆打底5-8厚1:1水泥砂浆粘贴顶棚抹灰20厚
钢筋砼板100厚20厚1:3水泥砂浆打底瓷砖素水泥浆扫缝
5-8厚1:1水泥砂浆粘贴瓷砖素水泥浆扫缝
31、图示陶瓷板块楼面做法。
土夯实砼100厚厚1:3水泥砂浆打底8厚1:1水泥砂浆粘贴顶棚抹灰20厚
钢筋砼板100厚
20厚1:3水泥砂浆打底
砖素水泥浆扫缝5-8厚1:1水泥砂浆粘贴
瓷砖素水泥浆扫缝
32、图示水磨石踏步橡胶防滑条构造。
33、图示水磨石楼面的构造
夯实
100厚1:3水泥砂浆打底1:2水泥石子浆磨光打蜡顶棚抹灰20厚
钢筋砼板100厚
20厚1:3水泥砂浆打底10厚1:2水泥石子浆磨光打蜡
34、画出承重外墙的定位轴线。
35、示意楼梯的一、二层平面图。
39、图示工业厂房中纵墙、纵向边柱与纵向定位轴线的关系。
42、图示单层工业厂房中伸缩缝处边柱与外墙的连接构造。
伸缩缝
43、图示悬挑预制板阳台的结构布置形式。
