毕业设计：《离合器设计》

毕业设计-《离合器设计》

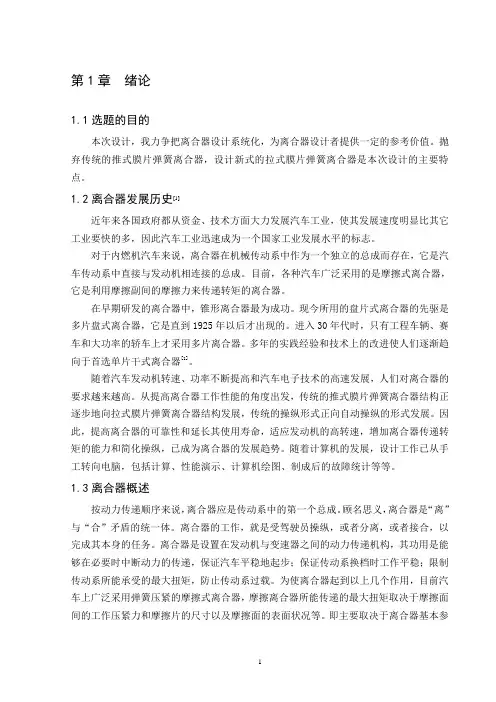

第1章绪论

1.1选题的目的

本次设计，我力争把离合器设计系统化，为离合器设计者提供一定的参考价值。抛弃传统的推式膜片弹簧离合器，设计新式的拉式膜片弹簧离合器是本次设计的主要特点。

1.2离合器发展历史[1]

近年来各国政府都从资金、技术方面大力发展汽车工业，使其发展速度明显比其它工业要快的多，因此汽车工业迅速成为一个国家工业发展水平的标志。

对于内燃机汽车来说，离合器在机械传动系中作为一个独立的总成而存在，它是汽车传动系中直接与发动机相连接的总成。目前，各种汽车广泛采用的是摩擦式离合器，它是利用摩擦副间的摩擦力来传递转矩的离合器。

在早期研发的离合器中，锥形离合器最为成功。现今所用的盘片式离合器的先驱是多片盘式离合器，它是直到1925年以后才出现的。进入30年代时，只有工程车辆、赛车和大功率的轿车上才采用多片离合器。多年的实践经验和技术上的改进使人们逐渐趋向于首选单片干式离合器[1]。

随着汽车发动机转速、功率不断提高和汽车电子技术的高速发展，人们对离合器的要求越来越高。从提高离合器工作性能的角度出发，传统的推式膜片弹簧离合器结构正逐步地向拉式膜片弹簧离合器结构发展，传统的操纵形式正向自动操纵的形式发展。因此，提高离合器的可靠性和延长其使用寿命，适应发动机的高转速，增加离合器传递转矩的能力和简化操纵，已成为离合器的发展趋势。随着计算机的发展，设计工作已从手工转向电脑，包括计算、性能演示、计算机绘图、制成后的故障统计等等。

1.3离合器概述

按动力传递顺序来说，离合器应是传动系中的第一个总成。顾名思义，离合器是“离”与“合”矛盾的统一体。离合器的工作，就是受驾驶员操纵，或者分离，或者接合，以完成其本身的任务。离合器是设置在发动机与变速器之间的动力传递机构，其功用是能够在必要时中断动力的传递，保证汽车平稳地起步；保证传动系换档时工作平稳；限制传动系所能承受的最大扭矩，防止传动系过载。为使离合器起到以上几个作用，目前汽车上广泛采用弹簧压紧的摩擦式离合器，摩擦离合器所能传递的最大扭矩取决于摩擦面

间的工作压紧力和摩擦片的尺寸以及摩擦面的表面状况等。即主要取决于离合器基本参数和主要尺寸。膜片弹簧离合器在技术上比较先进，经济性合理，同时其性能良好，使用寿命长，结构简单、紧凑，操作轻便，在保证可靠地传递发动机最大扭矩的前提下，有以下优点[2]：

（1）结合时平顺、柔和，保证汽车起步平稳；

（2）离合器分离彻底；

（3）从动部分惯量小，以减轻换档时齿轮副的冲击；

（4）散热性能好；

（5）大大简化并显著地缩短了离合器的轴间尺寸；

（6）避免汽车传动系共振，具有吸收震动、冲击和减小噪声能力；

（7）操纵轻便；

T和后备系数 ）保持稳定；

（8）工作性能（最大摩擦力矩

e

max

（9）使用寿命长。

1.3.1 离合器的功用

离合器可使发动机与传动系逐渐接合，保证汽车平稳起步。如前所述，现代车用活塞式发动机不能带负荷启动，它必须先在空负荷下启动，然后再逐渐加载。发动机启动后，得以稳定运转的最低转速约为300～500r/min，而汽车则只能由静止开始起步，一个运转着的发动机，要带一个静止的传动系，是不能突然刚性接合的。因为如果是突然的刚性连接，就必然造成不是汽车猛烈攒动，就是发动机熄火。所以离合器可使发动机与传动系逐渐地柔和地接合在一起，使发动机加给传动系的扭矩逐渐变大，至足以克服行驶阻力时，汽车便由静止开始缓慢地平稳起步了。

虽然利用变速器的空档，也可以实现发动机与传动系的分离。但变速器在空档位置时，变速器内的主动齿轮和发动机还是连接的，要转动发动机，就必须和变速器内的主动齿轮一起拖转，而变速器内的齿轮浸在黏度较大的齿轮油中，拖转它的阻力是很大的。尤其在寒冷季节，如没有离合器来分离发动机和传动系，发动机起动是很困难的。所以离合器的第二个功用，就是暂时分开发动机和传动系的联系，以便于发动机起动[4]。

汽车行驶中变速器要经常变换档位，即变速器内的齿轮副要经常脱开啮合和进入啮合。如在脱档时，由于原来啮合的齿面压力的存在，可能使脱档困难，但如用离合器暂时分离传动系，即能便利脱档。同时在挂档时，依靠驾驶员掌握，使待啮合的齿轮副圆周速度达到同步是较为困难的，待啮合齿轮副圆周速度的差异将会造成挂档冲击甚至挂不上档，此时又需要离合器暂时分开传动系，以便使与离合器主动齿轮联结的质量减小，

这样即可以减少挂挡冲击以便利换档。

离合器所能传递的最大扭矩是有一定限制的，在汽车紧急制动时，传动系受到很大的惯性负荷，此时由于离合器自动打滑，可避免传动系零件超载损坏，起保护作用。

1.3.2 现代汽车离合器应满足的要求

根据离合器的功用，它应满足下列主要要求[5]：

（1）能在任何行驶情况下，可靠地传递发动机的最大扭矩。为此，离合器的摩擦力矩（c T ）应大于发动机最大扭矩（m ax e T ）；

（2）接合平顺、柔和。即要求离合器所传递的扭矩能缓和地增加，以免汽车起步冲撞或抖动；

（3）分离迅速、彻底。换档时若离合器分离不彻底，则飞轮上的力矩继续有一部分传入变速器，会使换档困难，引起齿轮的冲击响声；

（4）从动盘的转动惯量小。离合器分离时，和变速器主动齿轮相连接的质量就只有离合器的从动盘。减小从动盘的转动惯量，换档时的冲击即降低；

（5）具有吸收振动、噪声和冲击的能力；

（6）散热良好，以免摩擦零件因温度过高而烧裂或因摩擦系数下降而打滑；

（7）操纵轻便，以减少驾驶员的疲劳。尤其是对城市行驶的轿车和公共汽车，非常重要；

（8）摩擦式离合器，摩擦衬面要耐高温、耐磨损，衬面磨损在一定范围内，要能通过调整，使离合器正常工作。

1.3.3 离合器工作原理

如图1.1所示，摩擦离合器一般是由主动部分、从动部分、压紧机构和操纵机构四部分组成。

离合器在接合状态时，发动机扭矩自曲轴传出，通过飞轮2和压盘借摩擦作用传给从动盘3，最后通过从动轴传给变速器。当驾驶员踩下踏板时，通过拉杆，分离叉、分离套筒和分离轴承8，将分离杠杆的内端推向右方，由于分离杠杆的中间是以离合器盖5上的支柱为支点，而外端与压盘连接，所以能克服压紧弹簧的力量拉动压盘向左，这样，从动盘3两面的压力消失，因而摩擦力消失，发动机的扭矩就不再传入变速器，离合器处于分离状态。当放开踏板，回位弹簧克服各拉杆接头和支承中的摩擦力，使踏板返回原位。此时压紧弹簧就推动压盘向右，仍将从动盘3压紧在飞轮上2，这样发动机的扭矩又传入变速器[7]。
