LCD基础知识及制造工艺流程介绍

LCD基础知识及制造工艺流程介绍

02
LCD制造工艺流程
玻璃基板加工
玻璃基板清洗
去除玻璃表面的杂质和 污垢,保证基板的洁净
度。
涂布光刻胶
在玻璃基板上涂布光刻 胶,用于保护下面的材
料。
曝光与显影
通过曝光和显影,将光 刻胶上的图案转移到玻
璃基板上。
去胶和蚀刻
去除多余的光刻胶,并 对玻璃基板进行蚀刻处
理,形成像素阵列。
彩色滤光片制作
后视镜
部分汽车后视镜采用LCD显示屏, 提高夜间或恶劣天气下的可视性。
LCD在其他领域的应用
医疗器械
工业控制
LCD技术在医疗设备中广泛应用,如 监护仪、超声波诊断仪等,提供高清 晰度的图像。
在工业自动化领域,LCD显示屏用于 各种控制面板和仪器仪表,方便操作 和维护。
航空航天
LCD显示屏在航空航天领域用于飞行 控制、导航系统等关键部位,确保安 全可靠。
LCD的工作原理
要点一
总结词
LCD的工作原理主要涉及到背光板、液晶层和偏振片等组 件的作用。当电流通过背光板时,会产生光线,光线经过 液晶层和偏振片调制后形成图像。不同的LCD类型和结构 在具体工作原理上略有差异。
要点二
详细描述
LCD的基本工作原理是利用液晶的物理特性进行光调制。 背光板负责提供均匀分布的光线,这些光线随后穿过液晶 层。液晶分子在电场的作用下发生排列变化,对光线进行 调制,最后通过偏振片,形成可以观察到的图像。不同的 LCD类型在具体结构和工作原理上略有差异,例如彩色 LCD需要额外的彩色滤光片来生成彩色图像。
像素密度
像素密度,也称为分辨率密度,是指每英寸屏幕中的像素数 ,它反映了屏幕的精细程度。像素密度越高,显示效果越细 腻。

LCD制作工艺资料

LCD制作工艺资料

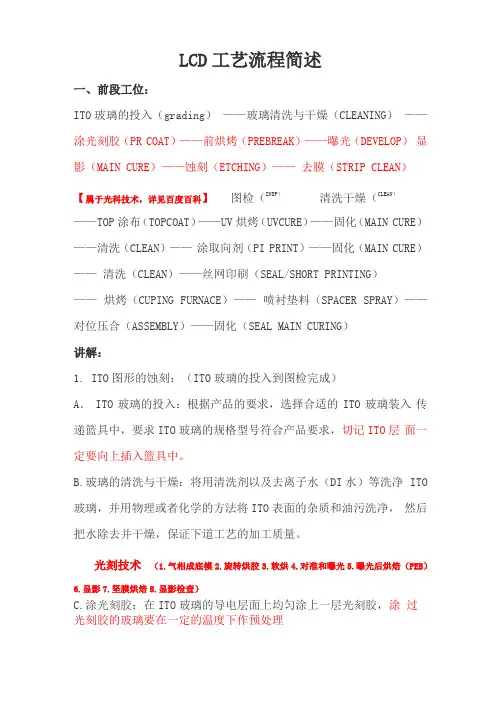

LCD工艺流程简述一、前段工位:ITO玻璃的投入(grading)——玻璃清洗与干燥(CLEANING)——涂光刻胶(PR COAT)——前烘烤(PREBREAK)——曝光(DEVELOP)显影(MAIN CURE)——蚀刻(ETCHING)——去膜(STRIP CLEAN)【属于光科技术,详见百度百科】图检(INSP)清洗干燥(CLEAN)——TOP涂布(TOPCOAT)——UV烘烤(UVCURE)——固化(MAIN CURE)——清洗(CLEAN)——涂取向剂(PI PRINT)——固化(MAIN CURE)——清洗(CLEAN)——丝网印刷(SEAL/SHORT PRINTING)——烘烤(CUPING FURNACE)——喷衬垫料(SPACER SPRAY)——对位压合(ASSEMBLY)——固化(SEAL MAIN CURING)讲解:1. ITO图形的蚀刻:(ITO玻璃的投入到图检完成)A.ITO 玻璃的投入:根据产品的要求,选择合适的ITO 玻璃装入传递篮具中,要求ITO玻璃的规格型号符合产品要求,切记ITO层面一定要向上插入篮具中。

B.玻璃的清洗与干燥:将用清洗剂以及去离子水(DI水)等洗净 ITO 玻璃,并用物理或者化学的方法将ITO表面的杂质和油污洗净,然后把水除去并干燥,保证下道工艺的加工质量。

光刻技术(1.气相成底模2.旋转烘胶3.软烘4.对准和曝光5.曝光后烘焙(PEB)6.显影7.坚膜烘焙8.显影检查)C.涂光刻胶:在ITO玻璃的导电层面上均匀涂上一层光刻胶,涂过光刻胶的玻璃要在一定的温度下作预处理D.前烘:在一定的温度下将涂有光刻胶的玻璃烘烤一段时间,以使光刻胶中的溶剂挥发,增加与玻璃表面的粘附性。

E.曝光:用紫外光(UV)通过预先制作好的电极图形掩模版照射光刻胶表面,使被照光刻胶层发生反应,在涂有光刻胶的玻璃上覆盖光刻掩模版在紫外灯下对光刻胶进行选择性曝光:(如图所示)光致抗蚀羯曝光O 广乃、(以接近式为网】显影弊腰(以正股为例JI IJ图2光复印H艺主要流程F.显影:用显影液处理玻璃表面,将经过光照分解的光刻胶层除去,保留未曝光部分的光刻胶层,用化学方法使受UV光照射部分的光刻胶溶于显影液中,显影后的玻璃要经过一定的温度的坚膜处理G.坚膜:将玻璃再经过一次高温处理,使光刻胶更加坚固。

LCD制程工艺知识培训

LCD制程工艺知识培训

LCD制程工艺知识培训概述液晶显示器(Liquid Crystal Display,简称LCD)是一种普遍应用于电子设备中的显示技术。

它由多个液晶分子组成,利用电场的作用来控制光的透过和阻挡,从而实现图像的显示。

LCD制程工艺是指将液晶显示器的各个组件制造和组装到一起的过程。

本文将介绍LCD制程工艺的一些基本知识,包括液晶材料的选择、液晶分子的排列与控制、背光源的制备以及最终的组装过程。

液晶材料的选择液晶材料是制作液晶显示器的关键之一。

根据不同的需求,液晶材料可以分为两种类型:向列型液晶和向行型液晶。

向列型液晶是指液晶分子在电场作用下,沿着电场的方向排列。

这种液晶材料适合于较小的液晶显示器,具有较高的亮度和对比度。

向行型液晶是指液晶分子在电场作用下,垂直于电场的方向排列。

这种液晶材料适用于较大尺寸的液晶显示器,具有更好的视角和更快的响应速度。

根据具体的设计要求和应用场景,制程工艺人员需要选择合适的液晶材料来满足产品的要求。

液晶分子的排列与控制液晶分子的排列和控制是液晶显示器的核心技术之一。

液晶分子的排列状态决定了显示器的图像效果和显示性能。

液晶分子有两种基本的排列状态:平行排列和垂直排列。

在制程过程中,可以通过设计电场的作用方式和液晶分子的配方来控制液晶分子的排列状态,从而达到不同的显示效果。

液晶的排列状态可以通过电极的设计和制备来控制。

通常情况下,液晶显示器需要两组电极,其中一组为透明电极,另一组为反射电极。

电场的作用下,液晶分子在两组电极之间排列,从而实现图像的显示。

背光源的制备LCD显示器的背光源是显示器的另一个重要组成部分。

背光源可以提供显示器所需的光源,使得图像在不同环境下都能够清晰可见。

常见的背光源有冷阴极管(CCFL)和LED背光源。

CCFL是一种传统的背光源技术,使用气态冷阴极管产生的光来提供背光。

LED背光源则是一种新型的背光源技术,使用发光二极管(LED)来提供背光。

制作背光源需要注意功耗和光效的均衡。

LCD工艺和生产流程简介

LCD工艺和生产流程简介

1.基板清洗
噴水
2.光阻塗佈
P/R Coating ITO Glass
刷子
風刀
Array 生产-- ITO 成型工程
3.曝光
P/R Layer ITO Layer
Glass
4.顯影 反應部份光阻劑以顯影液去除
顯影液
UV
反應部份以顯影液除去
Array 生产-- ITO 成型工程
5.ADI (After Developing Inspection) 顯影後觀察(檢查) 检查项目:
一次测试项目
1.测量元件导通电流(ION) 2.测量元件截止电流(IOFF) 3.测量切入(CUT IN)电压VT 4.测量电压电流曲线TV CURVE
电流I
ION
IOFF
切入電壓
电压V
Array 生产– 表面处理工程
表面處理工程 1.中間塗佈(Isolation Layer Coating) 中間絕緣層以轉動方式塗佈
3.某段不亮 【原因】LCD內部或PIN腳ITO線路開路(製程不良或作業疏失引起) 【改善】1.ITO線路蝕刻製程控制
2.操作人員規範作業
4.十字線 【原因】SEG端與COM端線路間存在導電雜質引起絕緣層的破壞 【改善】1.控制液晶純度
2.絕緣層塗佈製程控制
LCD常見的不良現象
5.殘影 【原因】液晶未純化,LC本身作為電容質,其內部離子在長時間通電後,在電極兩端會
Cell生产–COG设备
Cell生产–COG
Cell生产–COG
Cell生产–FOG FOG是英文“FPC On Glass”的缩写。即将FPC通过ACF与邦定好IC玻璃连接导通。
Cell生产–FOG
Cell生产–FOG

LCD基础知识及制造工艺流程介绍

LCD基础知识及制造工艺流程介绍

LCD基础知识及制造工艺流程介绍LCD(液晶显示器)是一种运用液晶技术显示图像的平面显示设备。

它由一系列的液晶层、玻璃基板、导线及亮度调节膜等组成,能够实现高清晰度和低功耗的图像显示。

下面将介绍LCD的基础知识以及制造工艺流程。

一、LCD的基础知识1.液晶层:液晶是一种类似于液体的物质,具有一定的流动性。

液晶分为向列型液晶和向量型液晶两种。

其中,向列型液晶具有电流传输性能,可用于显示器制造。

液晶层通常由两块玻璃基板夹层组成。

2.基板:LCD的基板通常由玻璃或塑料材料制成。

它是液晶显示器的结构支撑物,上面附着有液晶材料,起到固定液晶和导线的作用。

3.导线:液晶显示器中的导线用于传输电信号,驱动液晶层完成图像的显示。

导线通常由透明导电材料(如铟锡氧化物)制成,通过在基板上形成通道和窗口的方法实现。

4.亮度调节膜:亮度调节膜用于控制液晶层的透光度,实现图像亮度的调节。

它通常由聚合物、薄膜材料或金属制成。

二、LCD的制造工艺流程1.基板生产:使用特制的玻璃或塑料材料制造基板,通过磨削、抛光和清洗等步骤形成平整的表面。

2.导线制作:将透明导电材料(如铟锡氧化物)涂布在基板上,然后通过光刻技术制作出导线的图案。

这包括涂覆光刻胶、曝光、显影和洗涤等步骤。

3.形成储存电容:在导线制作完成后,在基板上制作出储存电容的结构。

这通常通过在导线上涂覆并定位特定的电介质材料,然后用导线封装住这种材料。

4.液晶层制作:将液晶材料涂布在基板上,并进行取向处理。

液晶材料的涂布可以通过刮板涂布或滚涂等方法完成。

5.封装背光模块:将背光源(通常是冷阴极荧光灯或LED)和光学片封装在一起,形成背光模块。

6.封装前端制程:在液晶层基板中制造出色彩滤光片、液晶层与色彩滤光板的层间空气封闭结构,同时加工出液晶层之间分隔固体极板和液晶层封装胶。

7.封装:将两块形成互相关系的液晶层基板合并在一起,使用封装剂将其密封。

8.后端制程:液晶显示器的后端制程包括模组组装、封装测试、调试和包装等步骤。

LCD基础知识及制造工艺流程介绍

LCD基础知识及制造工艺流程介绍

编辑ppt
26
5.4 LCD的响应速度
温度越低响应速度越慢 TN型、HTN型产品的响应速度(25℃时)
Tr:150~200毫秒 Tf:200~250毫秒 STN型产品的响应速度(25℃时) Tr:200~300毫秒 Tf:250~350毫秒
编辑ppt
27
➢ TN (宽温液晶) 25℃时响应速度约0.2~0.5秒 0℃时响应速度约0.5~1秒 -20℃时响应速度约1~3秒 -30℃时响应速度约5~10秒
编辑ppt
3
1.2 相结构: 向列相、近晶相、胆甾相
向列相
近晶相
编辑ppt
ห้องสมุดไป่ตู้
胆甾相
4
1.3 液晶分子的结构 化学结构式
物理外观
• 形状各向异性, 长度 > 4倍宽度 • 分子长轴有一定刚性 • 分子末端含有极性或可极化的基团
CH3 - (CH2)4
CN
上述分子(5CB) 是 ~2 nm × 0.5 nm
3. 点 阵 方 式 ( 显 示 图形 )
