常用电子元件检测方法

常用电子元件检测方法

常用电子元件检测方法1.继电器的检测方法:-使用万用表或示波器进行电阻测量,检测继电器的线圈和触点是否正常。

-使用可调电源将电压施加到继电器线圈上,观察继电器的触点是否动作。

-使用示波器观察线圈的驱动波形,检测线圈驱动电压的频率和幅度是否正常。

2.电容器的检测方法:-使用电表进行电容值的测量,将待测电容器与一个已知电容器组成电容桥,通过调节电阻的大小来使桥平衡,从而测量待测电容器的电容值。

-使用示波器观察充放电过程中的波形变化,通过测量电容器在放电过程中的时间常数来估算电容器的电容值。

3.电感器的检测方法:-使用LCR表进行电感值的测量,将待测电感器与一个已知电感器组成电感桥,通过调节电阻的大小来使桥平衡,从而测量待测电感器的电感值。

-使用示波器观察电感器的响应波形,通过测量电感器响应波形的频率和幅度来估算电感器的电感值。

4.二极管和晶体管的检测方法:-使用万用表的二极管测量功能来测试二极管是否正常导通和正向截止。

-使用示波器观察晶体管的输入和输出波形,来检测晶体管的放大功能是否正常。

5.集成电路的检测方法:-使用逻辑分析仪来检测集成电路的输入和输出信号波形,验证集成电路的功能是否正常。

-使用激光扫描显微镜对集成电路进行缺陷检测,检查电路连接是否有断路、短路等问题。

6.电阻器的检测方法:-使用万用表进行电阻测量,检测电阻值是否符合规格要求。

-使用示波器观察电阻器的工作波形,检测电阻器的频率响应和失真情况。

7.变压器的检测方法:-使用万用表进行电阻测量,检测变压器的线圈是否正常。

-使用示波器观察变压器的输入和输出波形,检测变压器的变压比和频率响应是否正常。

总结:以上是常用的电子元件检测方法,不同元件需要采用不同的检测方法。

一般来说,使用万用表对电阻、电容等元件进行测量是最常见的方法。

而对于集成电路等复杂元件,则需要使用专门的设备或工具进行检测。

常用电子元器件检测方法与经验_常用电子元器件检测方法与经验

常用电子元器件检测方法与经验_常用电子元器件检测方法与经验

常用电子元器件检测方法与经验_常用电子元器件检测方法与经验电子元器件是电子设备的基本构成部分,其性能和质量的稳定与否直接影响到整个电子产品的工作效果和寿命。

因此,在电子产品制造和维护过程中,常常需要对电子元器件进行检测,以确保其质量合格和性能稳定。

下面将介绍一些常用的电子元器件检测方法和经验。

1.电阻器的检测方法电阻器是电子产品中使用较为广泛的元器件之一、其检测方法主要有以下几种:-电阻器测量方法:使用万用表或者自动测试设备,将电阻器两端接入来测量其阻值。

-外观检查方法:通过目测观察电阻器的外观是否完好无损,焊盘是否银白色,是否有破损或变形等。

-焊盘测试方法:使用万用表将两个焊盘连接在一起,观察阻值是否为零,以判断金属焊盘是否短路。

2.电容器的检测方法电容器是存储电荷的元器件,其性能稳定与否对电子产品的正常工作有着重要的影响。

常用的电容器检测方法包括:-电容器标识检查方法:通过目测观察电容器上的标识是否清晰,防伪标识是否完整等。

-电容器测量方法:使用万用表或测试仪,将电容器两端连接在一起,测量其电容值是否符合规定范围。

-电容器泄漏电流检测方法:使用万用表或测试仪,在直流电压下对电容器两端进行测试,观察泄漏电流是否超过了规定的范围。

3.二极管的检测方法二极管是电子元器件中最基本的电子器件之一,其正常工作对整个电路的正确性有着重要的影响。

常用的二极管检测方法有:-电压检测方法:使用万用表在直流电流档位下,测量二极管正向导通电压和反向截止电压,以判断其是否符合规定的范围。

-电阻检测方法:使用万用表测量二极管两个焊盘之间的电阻值,以判断二极管是否开路或短路。

4.三极管的检测方法三极管是一种放大或开关作用的电子器件,在电子产品中广泛应用。

常用的三极管检测方法有:- 电压检测方法:使用万用表在直流电流档位下,测量三极管的负基极-正集电极电压(即Vbe)和负基极-正发射极电压(即Vce),以判断其是否符合规定的范围。

常用电子元件检测方法

常用电子元件检测方法

常用電子元件檢測方法電子元件檢測是一個重要的步驟,這有助於確定元件的可靠性和正確性。

電子元件可能會因為不斷的使用而變得老化,或者可能因為製造過程中產生了一些不完美的地方而出現故障。

在這種情況下,進行檢測可以幫助我們確定是哪種元件出現了問題,並且採取必要的措施來修復或更換它。

以下是一些常用的電子元件檢測方法。

1. 電感檢測:測試電感時需要使用一個簡單的LCR計或者是自制的LCR橋,這種計算機可以通過測量電感器的電感大小進行檢測。

將測試電源的一端連接到電感,另一端連接到LCR計或是自制的LCR橋,然後檢查讀數。

如果讀數顯示為0,那麼電感有可能损坏或過程中出現了問題。

2. 電阻檢測:電阻檢測通常可以使用標準的測試電表,首先將測試電源的一端連接到電阻,另一端連接到測試電表,然後觀察讀數。

如果本來期望的電阻值與實際讀數不符合,那麼可能是因為電阻器本身出現了故障。

3. 電容檢測:電容檢測通常使用簡單的LCR計或自制的LCR橋,電容的讀數可以進行檢測。

通過觀察讀數,可以確定電容是否確實工作。

4. 二極管檢測:二極管檢測需要使用導通測試儀。

將測試電源的一端連接到二極管的陰極,另一端連接到測試電表或導通測試儀,觀察LED的亮度或者聽取導通測試儀的提示聲。

如果LED不亮或者導通測試儀發出的提示聲不響,那麼二極管可能已經出現了故障。

5. 三極管檢測:三極管檢測使用同樣的方法,但是需要更複雜的儀器。

一般需要使用分壓電路和振盪器來進行檢測以評估三極管裝置的正確性。

總結起來,電子元件的檢測方法通常是基於對不同元件的瞭解進行的,並且需要使用各種不同的儀器和工具。

通過這些檢測方法,可以確定電子元件是否可靠和可用。

电子元器件检测方法

电子元器件检测方法

电子元器件检测方法一、外观检测外观检测是对电子元器件进行外观质量检查的过程。

主要针对元器件的包装、引脚、焊盘、引线等部分,检查是否有划痕、变形、断裂等物理损伤。

外观检测的方法包括裸眼检查、显微镜检查、红外线检查等。

1.裸眼检查:通过肉眼观察,检查元器件的外观是否完整,是否有明显损伤。

2.显微镜检查:利用显微镜放大镜头观察元器件的微观细节,检查元器件引脚的焊接质量,是否有焊接不良、翘曲等问题。

3.红外线检查:利用红外线照射元器件,观察红外线探测器是否能够发现元器件内部的热点,判断器件是否存在结构缺陷。

二、电性能测试电性能测试是对电子元器件的电学参数和特性进行测试和验证的过程。

主要包括直流电参数测试、交流电参数测试、参数拟合等。

1.直流电参数测试:测量电子元器件的直流电阻、电容、电感、导通电压等参数,常用的测试仪器包括示波器、万用表等。

2.交流电参数测试:测量电子元器件在交流电路中的参数,包括交流电阻、频率响应、相位差等参数,常用的测试仪器包括频谱仪、网络分析仪等。

3.参数拟合:通过实验测试得到的电性能数据,进行曲线拟合和参数提取,对元器件的电特性进行分析和评估。

三、可靠性测试可靠性测试是对电子元器件在长期使用和极端环境下的可靠性进行评估的过程。

主要包括温度循环测试、湿度试验、高温老化试验等。

1.温度循环测试:将电子元器件放置在不同温度条件下进行循环加热和冷却,观察其工作状态和性能变化,评估元器件在温度变化环境下的可靠性。

2.湿度试验:将电子元器件放置在高温高湿环境中,观察其工作状态和性能变化,评估元器件在潮湿环境下的可靠性。

3.高温老化试验:将电子元器件放置在高温环境中长时间工作,观察其工作状态和性能变化,评估元器件在高温长时间工作环境下的可靠性。

总结:。

常用电子元器件检测方法与经验

常用电子元器件检测方法与经验

常用电子元器件检测方法与经验一、外观检测1.查看元器件外观是否有明显的磨损、损坏、锈蚀等情况。

2.检查元器件的引脚、焊盘等接触面是否平整、无异常。

3.视察印刷电路板(PCB)上的电子元器件是否有松动、倒装等情况。

二、尺寸检测1.使用卡尺等测量工具,测量元器件的长度、宽度、高度等尺寸是否符合规格要求。

2.检查元器件的引脚间距、焊盘间距是否符合设计标准。

3.测量交流电容元件的等效串联电阻ESR值,判断其合理性。

三、电性能检测1.使用万用表等测试仪器,检测电阻元件的电阻值是否符合标称值,并判断元件的精度。

2.测量电容元件的电容值、电阻值等参数,以及工作频率下的损耗因子D,来评估元件的性能。

3.使用示波器等测试仪器,检测电感元件的电感值和Q值,以及频率特性和损耗情况。

4.对于集成电路(IC)等复杂元件,可以使用特定测试设备,进行全面的功能性测试和质量评估。

四、环境适应性检测1.在不同的环境条件下,如温度、湿度、振动等,测试元器件的稳定性和可靠性。

2. 对于耐热元件,如电解电容、大功率电阻等,进行高温Aging测试,以评估其寿命和可靠性。

3.对于防护等级要求较高的元件,如开关、插座等,可以进行防水、防尘等的测试。

五、使用经验1.选择合适的元器件供应商,购买正规品牌和有品质保证的产品。

2.遵循元器件的使用说明书、技术规格书等,合理布局、焊接和安装元器件。

3.定期进行设备的维护与检修,预防元器件老化、损坏等问题的发生。

4.在使用过程中及时记录元器件故障和更换情况,以便后续的问题分析和改进。

总结起来,电子元器件的检测方法和经验需要结合具体的元器件种类和应用环境来进行,通过合理的检测手段和保养方式,来实现元器件的正确运行和延长其寿命。

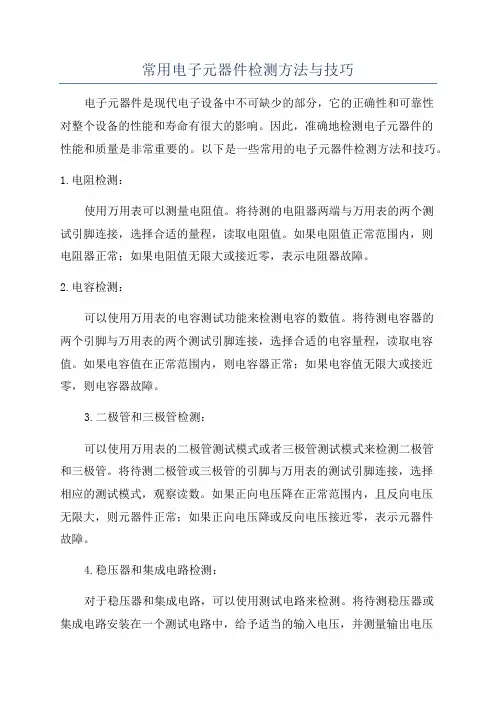

常用电子元器件检测方法与技巧

常用电子元器件检测方法与技巧

常用电子元器件检测方法与技巧电子元器件是现代电子设备中不可缺少的部分,它的正确性和可靠性对整个设备的性能和寿命有很大的影响。

因此,准确地检测电子元器件的性能和质量是非常重要的。

以下是一些常用的电子元器件检测方法和技巧。

1.电阻检测:使用万用表可以测量电阻值。

将待测的电阻器两端与万用表的两个测试引脚连接,选择合适的量程,读取电阻值。

如果电阻值正常范围内,则电阻器正常;如果电阻值无限大或接近零,表示电阻器故障。

2.电容检测:可以使用万用表的电容测试功能来检测电容的数值。

将待测电容器的两个引脚与万用表的两个测试引脚连接,选择合适的电容量程,读取电容值。

如果电容值在正常范围内,则电容器正常;如果电容值无限大或接近零,则电容器故障。

3.二极管和三极管检测:可以使用万用表的二极管测试模式或者三极管测试模式来检测二极管和三极管。

将待测二极管或三极管的引脚与万用表的测试引脚连接,选择相应的测试模式,观察读数。

如果正向电压降在正常范围内,且反向电压无限大,则元器件正常;如果正向电压降或反向电压接近零,表示元器件故障。

4.稳压器和集成电路检测:对于稳压器和集成电路,可以使用测试电路来检测。

将待测稳压器或集成电路安装在一个测试电路中,给予适当的输入电压,并测量输出电压和电流。

将测量结果与规格进行比较,如果输出电压和电流在规格内,则元器件正常;如果输出电压和电流异常,表示元器件故障。

5.电感检测:对于电感器,可以使用万用表的电感测试功能来检测电感数值。

将待测电感器的两个引脚与万用表的两个测试引脚连接,选择相应的电感量程,读取电感值。

如果电感值在正常范围内,则电感器正常;如果电感值无限大或接近零,则电感器故障。

6.继电器检测:对于继电器,可以通过观察继电器的工作状态来检测。

将待测继电器的电源引脚与电源连接,并通过观察继电器的吸合和断开状态来判断继电器是否正常。

如果继电器吸合和断开动作正常,则继电器正常;如果继电器无法吸合或断开,则继电器故障。

常用电子元器件检测方法与经验总结

常用电子元器件检测方法与经验总结

常用电子元器件检测方法与经验总结常用电子元器件检测方法与经验总结在电子产业中,电子元器件是不可或缺的重要组成部分,质量的高低直接关系到产品的性能和使用寿命。

因此,电子元器件的检测也变得异常重要。

本文将从常用电子元器件检测方法和检测经验两方面进行介绍和总结。

一、常用电子元器件检测方法1. 半导体器件测试半导体器件是电子元器件中使用最多的元器件,其测试方法也是最多的。

常用的测试方法包括:(1) 参数测试法:这种方法主要通过对元器件的特定参数进行测量来判断元器件的质量。

求壳电流测试、输入输出端口电阻测试、电路转换增益测试等都可以通过参数测试法进行检测。

(2) 短路检测法:这种方法通常用于检测半导体器件的短路情况。

通过使用万用表和短路检测仪等仪器进行测试,可以快速排查元器件中的短路情况。

(3) 功能测试法:这种方法是根据半导体器件的功能来进行测试的方法。

通过对器件进行实际的使用测试,可以判断器件是否正常工作。

2. 电感测试电感是电子元器件中比较常见的元器件,其测试也是比较重要的。

电感的测试方法包括:(1) 直流电阻测试法:这种方法主要是通过使用万用表对电感的直流电阻进行测试,如果电阻值超过了正常范围,说明电感已经损坏。

(2) 频率特性测试法:通过使用信号源和示波器等仪器对电感进行测试,通过测量电感的频率特性来判断器件是否正常。

3. 电容测试电容是电子元器件中另一个常见的元器件,也需要进行检测和测试。

电容的测试方法包括:(1) 直流电阻测试法:这种方法与电感的测试方法相似,通过使用万用表对电容的直流电阻进行测试,如果电阻值异常则说明电容已经损坏。

(2) 频率特性测试法:与电感测试方法相同,通过使用信号源和示波器等仪器对电容进行测试,通过测量电容的频率特性来判断器件是否正常。

4. 电阻测试电阻是电子元器件中简单但重要的元器件之一,同样也需要进行测试。

电阻的测试方法包括:(1) 直流电阻测试法:通过使用万用表或者电子测量仪来测试电阻的电阻值,从而判断电阻是否正常。

常用电子元件检测方法

常用电子元件检测方法

常用电子元件检测方法常用电子元器件检测方法与经验元器件的检测是家电维修的一项基本功如何准确有效地检测元器件的相关参数判断元器件的是否正常不是一件千篇一律的事必须根据不同的元器件采用不同的方法从而判断元器件的正常与否特别对初学者来说熟练掌握常用元器件的检测方法和经验很有必要以下对常用电子元器件的检测经验和方法进行介绍供对考一电阻器的检测方法与经验1固定电阻器的检测A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值为了提高测量精度应根据被测电阻标称值的大小来选择量程由于欧姆挡刻度的非线性关系它的中间一段分度较为精细因此应使指针指示值尽可能落到刻度的中段位置即全刻度起始的2080弧度范围内以使测量更准确根据电阻误差等级不同读数与标称阻值之间分别允许有510或20的误差如不相符超出误差范围则说明该电阻值变值了B注意测试时特别是在测几十k以上阻值的电阻时手不要触及表笔和电阻的导电部分被检测的电阻从电路中焊下来至少要焊开一个头以免电路中的其他元件对测试产生影响造成测量误差色环电阻的阻值虽然能以色环标志来确定但在使用时最好还是用万用表测试一下其实际阻值2水泥电阻的检测检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同3熔断电阻器的检测在电路中当熔断电阻器熔断开路后可根据经验作出判断若发现熔断电阻器表面发黑或烧焦可断定是其负荷过重通过它的电流超过额定值很多倍所致如果其表面无任何痕迹而开路则表明流过的电流刚好等于或稍大于其额定熔断值对于表面无任何痕迹的熔断电阻器好坏的判断可借助万用表R1挡来测量为保证测量准确应将熔断电阻器一端从电路上焊下若测得的阻值为无穷大则说明此熔断电阻器已失效开路若测得的阻值与标称值相差甚远表明电阻变值也不宜再使用在维修实践中发现也有少数熔断电阻器在电路中被击穿短路的现象检测时也应予以注意4电位器的检测检查电位器时首先要转动旋柄看看旋柄转动是否平滑开关是否灵活开关通断时喀哒声是否清脆并听一听电位器内部接触点和电检测时用万用表R1挡具体可分两步操作A常温检测(室内温度接近25)将两表笔接触PTC热敏电阻的两引脚测出其实际阻值并与标称阻值相对比二者相差在2内即为正常实际阻值若与标称阻值相差过大则说明其性能不良或已损坏B加温检测在常温测试正常的基础上即可进行第二步测试加温检测将一热源(例如电烙铁)靠近PTC热敏电阻对其加热同时用万用表监测其电阻值是否随温度的升高而增大如是说明热敏电阻正常若阻值无变化说明其性能变劣不能继续使用注意不要使热源与PTC 热敏电阻靠得过近或直接接触热敏电阻以防止将其烫坏6负温度系数热敏电阻(NTC)的检测(1)测量标称电阻值Rt用万用表测量NTC热敏电阻的方法与测量普通固定电阻的方法相同即根据 NTC 热敏电阻的标称阻值选择合适的电阻挡可直接测出Rt的实际值但因NTC热敏电阻对温度很敏感故测试时应注意以下几点ARt是生产厂家在环境温度为25时所测得的所以用万用表测量Rt时亦应在环境温度接近25时进行以保证测试的可信度B测量功率不得超过规定值以免电流热效应引起测量误差阻体摩擦的声音如有沙沙声说明质量不好用万用表测试时先根据被测电位器阻值的大小选择好万用表的合适电阻挡位然后可按下述方法进行检测 A用万用表的欧姆挡测12两端其读数应为电位器的标称阻值如万用表的指针不动或阻值相差很多则表明该电位器已损坏B检测电位器的活动臂与电阻片的接触是否良好用万用表的欧姆档测12(或23)两端将电位器的转轴按逆时针方向旋至接近关的位置这时电阻值越小越好再顺时针慢慢旋转轴柄电阻值应逐渐增大表头中的指针应平稳移动当轴柄旋至极端位置3时阻值应接近电位器的标称值如万用表的指针在电位器的轴柄转动过程中有跳动现象说明活动触点有接触不良的故障 5正温度系数热敏电阻(PTC)的检测C注意正确操作测试时不要用手捏住热敏电阻体以防止人体温度对测试产生影响(2)估测温度系数t先在室温t1下测得电阻值Rt1再用电烙铁作热源靠近热敏电阻Rt测出电阻值RT2同时用温度计测出此时热敏电阻RT表面的平均温度t2再进行计算 7压敏电阻的检测用万用表的R1k挡测量压敏电阻两引脚之间的正反向绝缘电阻均为无穷大否则说明漏电流大若所测电阻很小说明压敏电阻已损坏不能使用8光敏电阻的检测A用一黑纸片将光敏电阻的透光窗口遮住此时万用表的指针基本保持不动阻值接近无穷大此值越大说明光敏电阻性能越好若此值很小或接近为零说明光敏电阻已烧穿损坏不能再继续使用B将一光源对准光敏电阻的透光窗口此时万用表的指针应有较大幅度的摆动阻值明显减小此值越小说明光敏电阻性能越好若此值很大甚至无穷大表明光敏电阻内部开路损坏也不能再继续使用C将光敏电阻透光窗口对准入射光线用小黑纸片在光敏电阻的遮光窗上部晃动使其间断受光此时万用表指针应随黑纸片的晃动而左右摆动如果万用表指针始终停在某一位置不随纸片晃动而摆动说明光敏电阻的光敏材料已经损坏二电容器的检测方法与经验1固定电容器的检测A检测10pF以下的小电容因10pF以下的固定电容器容量太小用万用表进行测量只能定性的检查其是否有漏电内部短路或击穿现象测量时可选用万用表R10k挡用两表笔分别任意接电容的两个引脚阻值应为无穷大若测出阻值(指针向右摆动)为零则说明电容漏电损坏或内部击穿B检测10PF0.01F固定电容器是否有充电现象进而判断其好坏万用表选用 R1k 挡两只三极管的值均为100以上且穿透电流要小可选用3DG6等型号硅三极管组成复合管万用表的红和黑表笔分别与复合管的发射极e和集电极c相接由于复合三极管的放大作用把被测电容的充放电过程予以放大使万用表指针摆幅度加大从而便于观察应注意的是在测试操作时特别是在测较小容量的电容时要反复调换被测电容引脚接触AB两点才能明显地看到万用表指针的摆动C 对于0.01F以上的固定电容可用万用表的R10k挡直接测试电容器有无充电过程以及有无内部短路或漏电并可根据指针向右摆动的幅度大小估计出电容器的容量2电解电容器的检测A因为电解电容的容量较一般固定电容大得多所以测量时应针对不同容量选用合适的量程根据经验一般情况下147F间的电容可用R1k挡测量大于47F的电容可用R100挡测量B将万用表红表笔接负极黑表笔接正极在刚接触的瞬间万用表指针即向右偏转较大偏度(对于同一电阻挡容量越大摆幅越大)接着逐渐向左回转直到左右等各个方向推动时转轴不应有松动的现象停在某一位置此时的阻值便是电解电容的正向漏电阻此值略大于反向漏电阻实际使用经验表明电解电容的漏电阻一般应在几百k以上否则将不能正常工作在测试中若正向反向均无充电的现象即表针不动则说明容量消失或内部测出各绕组的空载电压值(U21U22U23U24)应符合要求值允许误差范围一般为高压绕组10低压绕组5带中心抽头的两组对称绕组的电压差应 2G一般小功率电源变压器允许温升为4050如果所用绝缘材料质量较好允许温升还可提高H检测判别各绕组的同名端在使用电源变压器时有时为了得到所需的次级电压可将两个或多个次级绕组串联起来使用采用串联法使用电源变压器时参加串联的各绕组的同名端必须正确连接不能搞错否则变压器不能正常工作I.电源变压器短路性故障的综合检测判别电源变压器发生短路性故障后的主要症状是发热严重和次级绕组输出电压失常通常线圈内部匝间短路点越多短路电流就越大而变压。

常用电子元器件检测方法经验

常用电子元器件检测方法经验

常用电子元器件检测方法经验电子元器件是电子设备的基本组成部分,它们的性能和可靠性直接影响设备的质量和稳定性。

因此,对电子元器件进行有效的检测和筛选是至关重要的。

以下是一些常见的电子元器件检测方法的经验分享。

1.电阻的测量方法电阻是电子电路中最常见的元器件之一,它的质量和准确性很大程度上影响整个电路的正常工作。

常用的电阻检测方法有:-使用万用表进行电阻测量,在测量前先将电阻两端短接,将表笔放在电阻两端进行测量。

-利用欧姆表进行电阻测量,将欧姆表的两个引线连接到电阻的两端,读取表盘上的电阻值。

2.电容的测量方法电容是电子电路中常见的储能元件,它的容值和损耗因素会直接影响电路的性能。

常用的电容检测方法包括:-使用万用表进行电容测量,将表笔连接到电容的两端,选择电容量程,在充电和放电过程中读取相应的电容值。

-使用LCR表进行电容测量,选择电容测试模式,将电容连接到LCR表相应的测试接口,读取测量结果。

3.二极管和三极管的测量方法二极管和三极管是电子电路中常见的半导体元件,它们的性能和参数对电路的功率传输和信号处理起着重要作用。

常用的二极管和三极管检测方法有:-使用万用表进行二极管和三极管的正反向电压测量,将表笔连接到二极管或三极管的不同引脚上,读取电压值。

-使用数字多用表的二极管测试功能,将二极管连接到测试接口上,读取二极管的正向压降值和反向电流。

4.集成电路的测量方法集成电路是现代电子器件的重要组成部分,它们具有复杂的内部结构和多功能特性。

常用的集成电路检测方法有:-使用万用表或数字多用表的二极管测试功能,对集成电路的引脚进行连通性测试,检查引脚间是否存在短路或断路现象。

-使用逻辑分析仪或示波器对集成电路的输入输出信号进行测试和分析,确保集成电路的功能正常。

5.电感的测量方法电感是电子电路中贮存能量和抑制高频噪声的重要元件。

常用的电感检测方法包括:-使用LCR表进行电感测量,将电感连接到LCR表相应的测试接口,选择电感测试模式,读取电感的电感值和等效串电阻值。

常用电子元器件检测方法与经验下

常用电子元器件检测方法与经验下

常用电子元器件检测方法与经验下随着电子技术的发展,电子元器件在各行各业的应用日益广泛。

为了保证电子设备的性能和可靠性,对电子元器件进行检测是必不可少的。

下面介绍一些常用的电子元器件检测方法和一些经验。

1.电阻器的检测方法:-使用万用表测量电阻值,比较测量值和标称值的差异。

-对有线圈的电阻器,使用万用表的二线法,测量两端的电阻值,并与标称值进行比较。

2.电容器的检测方法:-使用万用表测量电容值,比较测量值和标称值的差异。

-使用LCR表测量电容值,更加精确。

3.二极管和三极管的检测方法:-使用万用表的二极管测量功能,测量正向电压和反向电压,并与规格书上的值进行比较。

-使用数字万用表的hFE功能,测量三极管的放大倍数,并与规格书上的值进行比较。

4.MOS管和JFET的检测方法:-使用万用表的二极管测量功能,测量栅极与源极之间的电阻值,判断器件是否损坏。

-使用LCR表的特殊测试功能,测量栅极与源极之间的电容值。

5.传感器的检测方法:-使用模拟量万用表或示波器,测量传感器的输出电压或电流信号,进行与规格书上的值进行比较。

-使用专门的测试仪器或测试板,根据传感器的工作原理进行测试,如温度传感器的测试可以使用温度校准仪器或恒温槽。

6.电机的检测方法:-使用万用表测量电机的绕组电阻,判断是否有短路或断路。

-使用直流电机测试仪,测量电机的运行电流和转速,并与规格书上的值进行比较。

7.开关的检测方法:-使用万用表的二极管测量功能,测量在不同开关状态下开关引脚的电压值。

-使用示波器测试开关的开关速度和开关波形,判断开关是否正常工作。

8.电源的检测方法:-使用电压表或示波器,测量电源输出的电压值和纹波大小,并与规格书上的值进行比较。

-使用稳压电源测试仪,调整电源输出电压和电流,并观察电源的稳定性和负载调整能力。

这些都是一些常用的电子元器件检测方法和经验,在实际应用中还需要结合具体的电子元器件和设备进行测试。

对于一些特殊的元器件,可能需要使用专门的测试仪器或测试方法,以确保元器件的质量和性能。

常用电子元器件检测方法与经验总结

常用电子元器件检测方法与经验总结

常用电子元器件检测方法与经验总结电子元器件检测是电子制造过程中非常重要的环节,正确检测可以保证电子产品的质量和稳定性。

在实际的工作中,我们经常会遇到各式各样的电子元器件,对于不同的电子元器件,需要采用不同的检测方法。

本文将对常用的电子元器件检测方法与经验进行总结。

一、电容器电容器是电子元器件中常见的一类,主要用于电子电路的能量储存、隔离、滤波、耦合等功能。

而电容器的常见故障包括漏电、短路、容值不足等。

那么如何检测电容器呢?1.使用万用表进行测量万用表是常用的电子测量仪器,可以用于测量电容器的电容值。

具体操作步骤如下:1)将万用表设置为电容档位。

2)将电容器放入测量电容的夹具中,注意连接的极性。

3)等待几秒钟,让万用表自动对电容器进行充电,并记录测量结果。

2.使用LCR表进行测量除了万用表,我们还可以使用专业的LCR表来测量电容器的参数。

LCR表不仅可以测量电容器的电容值,还可以测量电感、电阻等参数。

具体操作步骤如下:1)将LCR表设置为电容测试模式。

2)将电容器连接到测试台上,并选择相应的电容档位。

3)等待LCR表完成测试,记录测试结果。

二、电阻器电阻器是电子元器件中常见的一类,主要用于调节电路中的电阻值,以改变电路的电流、电压等特性。

电阻器的常见故障包括开路、短路等。

那么如何检测电阻器呢?1.使用万用表进行测量万用表也可以用于测量电阻器的电阻值。

具体操作步骤如下:1)将万用表设置为电阻档位。

2)将电阻器放入测量电阻的夹具中。

3)等待几秒钟,记录测得的电阻值。

2.使用电桥进行测量电桥是一种精密的测量仪器,可以用于测量电阻器的电阻值。

具体操作步骤如下:1)将电桥连接到电路中。

2)调节电桥的电源和灵敏度,使其在偏差最小的情况下平衡。

3)读取测量结果。

三、二极管二极管是电子元器件中常见的一类,主要用于电流的整流、反向保护等功能。

二极管的常见故障包括结失效、反向漏电等。

那么如何检测二极管呢?1.使用万用表进行测量万用表可以用于测量二极管的正向导通电压和反向漏电电流。

常用电子元器件检测方法

常用电子元器件检测方法

常用电子元器件检测方法引言在电子元器件的生产、维修和使用过程中,常常需要进行各种检测来确保其质量和稳定性。

本文将介绍一些常用的电子元器件检测方法,旨在帮助读者了解电子元器件检测的基本原理和方法。

1. 电容器检测方法1.1 电容器电容值测量方法电容器的电容值是其重要的参数之一,常用的电容值测量方法有以下几种:•万用电表测量法:将电容器分别与正负极接触电表的两个测量槽,读取电容值。

•示波器法:通过观察充电或放电电容器的波形,计算出电容器的电容值。

•桥式测量法:使用LCR(电感、电容和电阻)桥,通过比较电容器与标准电容器的电压和电流,计算电容值。

1.2 电容器损耗角正切测量方法电容器的损耗角正切是衡量其损耗能力的参数,常用的测量方法有:•桥式测量法:利用LCR桥,通过比较被测电容器与标准电容器的相位差,计算损耗角正切。

•示波器法:观察电容器放电过程中的波形,通过波形分析计算损耗角正切。

2. 电阻器检测方法2.1 电阻器电阻值测量方法电阻器的电阻值是其最基本的参数,测量电阻值的方法有以下几种:•万用电表测量法:将电阻器两端接在电表的测量槽上,读取显示的电阻值。

•桥式测量法:利用LCR桥,通过比较被测电阻器与标准电阻器的电压和电流,计算电阻值。

•示波器法:观察电阻器上的电压波形,通过波形分析计算电阻值。

2.2 电阻器功率测量方法电阻器的功率是其可以承受的最大功率,常用的测量方法有:•万用电表测量法:将电阻器两端接在电表的测量槽上,读取显示的功率值。

•桥式测量法:利用LCR桥,通过比较被测电阻器与标准电阻器的电压和电流,计算功率值。

3. 二极管检测方法3.1 二极管正向电压测量方法二极管的正向电压是其正常工作的重要参数,测量正向电压的方法有以下几种:•万用电表测量法:将电源正负极分别接在二极管的两个引脚上,读取显示的正向电压值。

•示波器法:在二极管信号路径上接入示波器,观察正向导通过程的波形,通过波形分析计算正向电压。

常用电子元件检测方法与经验CT

常用电子元件检测方法与经验CT

常用电子元件检测方法与经验CT1.电阻的检测方法:电阻是电子电路中最常见的元件之一,其检测方法通常包括以下几种:(1)万用表测量法:使用万用表的电阻档位,将电阻两端接入,读取万用表上显示的电阻值即可。

(2)示波器测量法:将电阻两端接入示波器的输入端,观察示波器上显示的波形,根据波形特征推导出电阻值。

(3)硬件测量法:使用专用的电阻测试仪或电阻测量电路,根据测量仪器的指示进行测量。

2.电容的检测方法:电容是用于存储电荷的元件,其检测方法通常包括以下几种:(1)万用表测量法:使用万用表的电容档位,将电容两端接入,读取万用表上显示的电容值即可。

(2)示波器测量法:将电容两端接入示波器的输入端,观察示波器上显示的充电/放电波形,根据波形特征推导出电容值。

(3)软件测量法:使用计算机配合专用软件,通过软件自动测量电容的容值。

3.电感的检测方法:电感是用于存储磁能的元件,其检测方法通常包括以下几种:(1)万用表测量法:使用万用表的电感档位,将电感两端接入,读取万用表上显示的电感值即可。

(2)示波器测量法:将电感两端接入示波器的输入端,观察示波器上显示的震荡或振荡波形,根据波形特征推导出电感值。

(3)脉冲法:利用脉冲电流使电感磁化,测量电感存储的磁能与脉冲电流的关系,从而计算出电感值。

4.二极管的检测方法:二极管是常用的电子元件之一,其检测方法通常包括以下几种:(1)万用表测量法:使用万用表的二极管检测档位,将二极管两端接入,根据万用表上显示的结果判断二极管的正负极性以及是否正常工作。

(2)二极管测量仪:使用专用的二极管测量仪,通过测量仪器的指示进行测量并判断二极管是否正常。

(3)示波器测量法:将二极管两端接入示波器的输入端,观察示波器上显示的正/反向导通波形,根据波形特征判断二极管是否正常。

在进行电子元件的检测时,还有一些常用的经验与技巧需要注意:1.在检测之前,需要确认测试仪器的工作状态是否正常,如电源电压、连接线路是否稳定等。

模拟电路常用电子元器件的检测方法分析

模拟电路常用电子元器件的检测方法分析

模拟电路常用电子元器件的检测方法分析
在模拟电路设计和调试中,经常需要检测各种电子元器件的质量和参数是否符合设计要求,特别是在元器件选型和采购过程中,检测元器件的质量更是至关重要。

本文将介绍一些常用的电子元器件的检测方法。

一、电阻器
常用的电阻检测方法有两种:外观检测和电参量检测。

1. 外观检测
外观检测主要是检查电阻器的尺寸、表面状态、铅脚状态、印字和标志等。

尺寸检测:通过比较尺寸和实际值是否符合规定要求来判断其质量。

表面状态检测:检查电阻表面有无破损、污染和变形等现象。

铅脚状态检测:检查铅脚是否完整、弯曲或不平整。

印字和标志检测:电阻阻值、容差、品质等参数都应该有清晰的印字和标志表示。

2. 电参量检测
电参量检测主要是通过测量电阻器的阻值、容差、温度系数等电参数来判断其质量。

阻值检测:用万用表或LCR表等测量仪器分别测量电阻值,应与电阻的实际标称值相近,误差范围在其许用范围之内。

二、电容器
三、电感器
四、二极管
反向电容检测:根据二极管标识,用LCR表等测量仪器分别测量其反向电容,应小于其许用范围。

总之,在检测电子元器件时,一定要仔细检查其外观和电参量,并采取合适的检测仪器及方法来进行检测。

只有通过严格的检测和质量控制,才能确保元器件的质量,从而保证整个电路的可靠性和稳定性。

常用电子元件检测方法

常用电子元件检测方法

常用电子元件检测方法
一、基本思路
电子元件的检测是检验电子元件的基本性能的一种重要工作,它的目
的在于通过检测来确定电子元件的质量,确保电子元件的工作性能。

常用
的电子元件检测方法有多种,根据不同的电子元件类型,可以采用不同的
检测方法,以确保检测出的结果足够准确。

1、功能检测。

在功能检测中,根据电子元件的构成、功能特性和使
用环境,可以采用电路模拟、性能参数对比、质量指标测试等方法,来检
测其功能性能是否正确。

2、封装检测。

封装检测是检查电子元件的外观特性,包括体积、轮
廓型状、表面特性、封装结构等,以确保电子元件的正确性与安全性。

3、成膜检测。

成膜检测是检测电子元件及其封装材料的封装表面是
否覆盖有均匀的一层膜,如金属膜、铝膜等,以确保电子元件的电子性能。

4、接触检测。

接触检测是检查电子元件及其封装外壳、外接端子之
间接触处的耐电性能,以确保电子元件的正确性与安全性。

5、绝缘检测。

绝缘检测是检测电子元件及其封装外壳、外接端子之
间的电磁绝缘性能,以确保电路的安全稳定的工作性能。

6、电性能检测。

电子元器件常见检测经验和方法

电子元器件常见检测经验和方法

电子元器件常见检测经验和方法1.外观检查:通过肉眼观察电子元器件的外观,检查是否有损坏、变形、碰撞痕迹等情况。

外观检查可以初步判断电子元器件的整体质量是否良好。

2.尺寸测量:使用卡尺等测量工具对电子元器件进行尺寸测量,检查其尺寸是否符合设计要求。

尺寸测量不仅能够检测到电子元器件的加工精度,还可以为后续的装配和安装提供准确的依据。

3.引脚测试:通过使用引脚测试设备来检测电子元器件的引脚是否正常。

引脚测试可以检验电子元器件的引脚在连接和通断状态下的工作情况,能够同时检测多个引脚,提高测试效率。

4.电性能测试:使用万用表、示波器等测试仪器对电子元器件的电性能进行测试。

电性能测试包括电流、电压、电阻、频率等参数的测试,可以验证电子元器件的工作情况是否正常。

5.温度测试:通过将电子元器件置于不同温度环境下进行测试,检测电子元器件在不同温度条件下的工作情况。

温度测试可以判断电子元器件的热稳定性和可靠性。

6.可靠性测试:通过长时间持续工作或者特定条件下的试验,检测电子元器件的可靠性。

可靠性测试可以判断电子元器件在长时间使用过程中是否会出现失效、老化等问题。

7.特殊环境测试:根据电子元器件的使用环境,进行特殊环境测试。

比如,对于防水电子元器件,可以进行水密性测试;对于耐高温电子元器件,可以进行高温环境测试。

8.环境适应性测试:将电子元器件置于不同的环境条件下进行测试,如高温、低温、湿度、振动等,以检测其对不同环境的适应性。

环境适应性测试可以判断电子元器件在不同环境条件下的工作稳定性。

以上是电子元器件常见的检测经验和方法,综合运用这些方法可以全面、准确地检测电子元器件的性能和可靠性,确保电子设备的正常运行。

常用电子元器件检测方法与技巧

常用电子元器件检测方法与技巧

民常用电子元器件检测方法与技巧元器件的检测是家电维修的一项基本功,如何准确有效地检测元器件的相关参数,判断元器件的是否正常,不是一件千篇一律的事,必须根据不同的元器件采用不同的方法,从而判断元器件的正常与否。

特别对初学者来说,熟练掌握常用元器件的检测方法和经验很有必要,以下对常用电子元器件的检测经验和方法进行介绍供对考。

一、电阻器的检测方法与经验:1固定1固定电容器的检测A检测10pF以下的小电容因10pF以下的固定电容器容量太小,用万用表进行测量,只能定性的检查其是否有漏电,内部短路或击穿现象。

测量时,可选用万用表R×10k挡,用两表笔分别任意接电容的两个引脚,阻值应为无穷大。

若测出阻值(指针向右摆动)为零,则说明电容漏电损坏或内部击穿。

B检测10PF~001μF固定电容器是否有充电现象,进而判断其好坏。

万用表选用R×1k挡。

两只三极管的β值均为100以上,且穿透电流要小。

可选用3DG6等型号硅三极管组成复合管。

万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。

由于复合三极管的放大作用,把被测电容的充放电过程予以放大,使万用表指针摆幅度加大,从而便于观察.应注意的是:在测试操作时,特别是在测较小容量的电容时,要反复调换被测电容引脚接触A、B两点,才能明显地看到万用表指针的摆动。

C对于001μF以上的固定电容,可用万用表的R×10k 挡直接测试电容器有无充电过程以及有无内部短路或漏电,并可根据指针向右摆动的幅度大小估计出电容器的容量。

2电解电容器的检测A因为电解电容的容量较一般固定电容大得多,所以,测量时,应针对不同容量选用合适的量程。

根据经验,一般情况下,1~47μF间的电容,可用R×1k挡测量,大于47μF的电容可用R×100挡测量。

B将万用表红表笔接负极,黑表笔接正极,在刚接触的瞬间,万用表指针即向右偏转较大偏度(对于同一电阻挡,容量越大,摆幅越大),接着逐渐向左回转,直到停在某一位置。

电子元件检验方法

电子元件检验方法

电子元件检验方法電子元件檢驗方法一﹑電阻1 ﹑分類1.1 以插件加工分類﹕DIP( 色環電阻)﹐SMD(晶片電阻)1.2 按功率分類﹕1/20,1/10,1/8,1/4,1/2等。

1.3 常見材質﹕碳膜電阻(常用電阻680Ω±5%﹐1/8W)﹐金屬氧化皮膜﹐繞線有/無感。

1.4 測偵用途﹕光敏電阻﹐壓敏電阻﹐熱敏電阻等。

2﹑外觀尺寸﹕2.1 通常見承認書或規格書之尺寸(按廠商提供的規格檢驗)﹐加上公差。

2.2 晶片電阻常用代號來表示。

有0603﹑0805﹑1206﹑1808。

3.2.1 通過色環來辨認﹐具體為﹕棕紅橙黃綠藍紫灰白黑1 2 3 4 5 6 7 8 9 03.2.2 計數方法﹕D D D * 10n±TA.通常最後一環表示精度T( 公差)。

B.其次為倍率n。

C.前面為有效數位(十進制)。

附誤差﹕紅﹕2% 藍﹕0.25% 金﹕5%棕﹕1% 紫﹕0.1% 銀﹕10%綠﹕0.5% 灰﹕0.05%3.3﹑晶片電阻常用代碼表示外觀尺寸及阻值﹐例如﹐470Ω/±5%/1/8w/1206。

常用的還有1KΩ±5% 1/10W 1206, 470Ω±5% 1/4W 1206, 1.2 KΩ±5% 1/10W 0805等。

晶片電阻473表示47KΩ1542表示15.4KΩ3.3.1 外觀尺寸(公差) 常見規格書。

3.3.2 阻值用萬用表測量(包含公差)。

附公差代號﹕B﹕±0.1% J﹕±5%D﹕±0.5% K﹕±10%F﹕±1% E﹕±15%G﹕±2% M﹕±20%4﹑耐壓﹕(廠商提供標准值)﹐可根據U=√PR 來計算。
