电脑常用接口讲解

• 以太网双绞连接线，现在千兆网正在取代 百兆网络。双绞网线其实有两种：直通(正 线）标准568B，交叉(反线）标准568A
• 如果是PC连接交换机等，都使用直连线， 而如果是两台PC、笔记本等，就要使用交 叉线了。
• HDMI：HDMI的英文全称是“High Definition Multimedia”，中文的意思是高清晰度多媒体接口。HDMI 接口可以提供高达5Gbps的数据传输带宽，可以传送无压 缩的音频信号及高分辨率视频信号,可以保证最高质量的 影音信号传送。HDMI在针脚上和DVI兼容，只是采用了不 同的封装。目前使用的是一种19针接口。而29针的（支持 高于1080i的分辨率）HDMI接口目前还没有产品支持， HDMI和DVI-D采用同样的数字信号生成技术，因此我们 可以在高端产品上看到HDMI-DVI转接器。另外，HDMI还 可以传输8声道，24位，192KHz采样率的音频信号，不过 HDMI信号线不应超过15米。
•
• 两种SPDIF (数字音频):左边是Coaxial接口，右边是TOSLINK接口。
• Coaxial接口 同轴音频接口（Coaxial），标准为
SPDIF （Sony / Philips Digital InterFace），是由索尼公司与飞利 浦公司联合制定的 • TOSLINK接口 TOSLINK接口又称光纤音频接口TosLink，全名Toshiba Link，这 是日本东芝（TOSHIBA）公司较早开发并设定的技术标准
• 左边是Type A型口，右边就是接设备的 Type B型口，这种线常用在打印机、大移 动硬盘盒等设备上面
• USB延长线 ，一般在5米之内，如果你嫌电 脑的USB接口在后面不方便，可以买一条 这样的线把它导出到前侧来。
• 小型数码设备百度文库测量设备等上面的mini USB接口
• 接头上一般都有USB的Logo
IEEE-1394 / Firewire / i.Link
•
• IEEE1394是这种广泛应用在数码摄像机、
网络、存储设备中的串行接口的正式名称， Apple叫它Firewire，索尼叫它i.link。传输 速率方面，现在400Mbps的IEEE1394正在 被800Mbps的IEEE1394b（firewire-800） 标准所取代。普通firewire 设备一般带有电 源供应的6针接口，还有一种不带电源的4 针接口，而firewire-800设备是使用9针线缆 和接头的。
• PC和显示器的标准接口是15针的mini DSub接口，aka HD15，我们也可以使用一 个适配器把模拟显示器和DVI-I接口连接起 来。这种D-sub接口传输RGB三色信号，同 时还有行、场同步信号 。
• DVI是由DDWG(Digital Display working Group， 数字显示工作组)发明的一种高速传输数字信号的 技术，有DVI-D和DVI-I两种不同的接口形式。 DVI-D只有数字接口，DVI-I有数字和模拟接口
• PCI是早期用于连接PC各种板卡的总线标 准
• FDD接口 俗称软驱接口
目前主流计算机已不配备软驱，有一些税 务软件还需要用到软驱。
24针电源插头以及插口 20/24针可分离式主 板电源接头

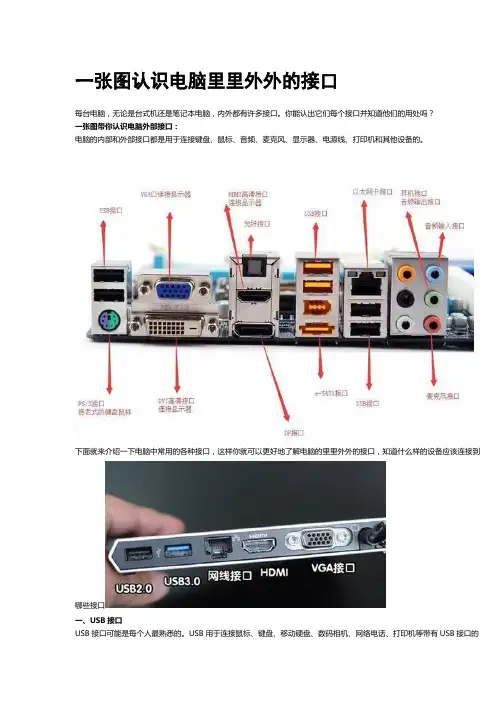

电脑常用接口
每一台计算机，不管是台式机还是笔记本， 里里外外都有很多的接口，使得大家犯迷糊。 PC的部件连接性方面比较让人欣慰的是：不 兼容的接口配件等根本就不能连接在一起。当 然也不排除极少的情形出现，还好因此导致硬
件损害的事情现在也是非常少见了。
• USB通用串行总线，是设计用来连接鼠标、键盘、移动硬 盘、数码相机、打印机等外围设备的。USB分为几个标准， USB1.1最大传输速度为12Mbps，USB2.0为480Mbps， 这两种标准的接口是完全一样的，也可向下兼容，传输速 度的不同取决于电脑主板的USB主控芯片和USB设备的芯 片。USB接口带有供电线路，这样USB 设备例如移动硬 盘等就不用再接一条电源线了（最高500mA 5V电压）， 现在支持USB接口的手机也可以通过电脑来充电。 USB接口方式有三种：PC上常见的是Type A型，一 些USB设备上(一般带有连接线缆)常使用Type B，而Mp3、 相机、手机等小型数码设备上通常是mini USB接口。
•
• IDE是用于连接硬盘和光驱（CD和DVD） 的并行总线，也称作Parallel ATA，最新版 本的并行ATA使用40针、80线的扁平数据 线来连接主板和驱动器，每条数据线最多 可以连接2台设备。
• E-SATA是一种外置的SATA规范，通俗的 说，它是通过特殊设计的接口能够很方便 的与普通SATA硬盘相连，但使用的确依然 是主板的SATA2总线资源。由于 SATA2接 口最大能提供3Gb/s的总线带宽，理论传输 速度更是能达到375MB，远远超过主流 USB2.0和IEEE1394等外部传输技术的速度.
• 这是PS2 USB转接口 •
• 第一版USB 1.0是在1996年出现的，速度只有 1.5Mb/s；两年后升级为USB 1.1，速度也大大提 升到12Mb/s，至今在部分旧设备上还能看到这种 标准的接口；2000年4月，目前广泛使用的USB 2.0推出，速度达到了480Mb/s，是USB 1.1的四 十倍；如今八个半年头过去了，USB 2.0的速度 早已经无法满足应用需要，USB 3.0也就应运而 生，最大传输带宽高达5.0Gb/s，也就是625MB/s， 同时在使用A型的接口时向下兼容。
• S端子是分离亮度和色度值来传输模拟视频 信号，在所有模拟信号输出方案中，仅次 于HDTV的分量输出模式。不过DVI或HDMI 纯数字输出是当今最优的画质选择。
• 串行接口，简称串口，也就是COM接口， 是采用串行通信协议的扩展接口。通常用 于连接鼠标和外置Modem以及老式摄像头 和写字板等设备等。串口的出现是在1980 年前后，数据传输率是115kbps～230kbps， 目前部分新主板已开始取消该接口。
• 并行接口，简称并口，也就是LPT接口，是 采用并行通信协议的扩展接口。并口的数 据传输率比串口快8倍，标准并口的数据传 输率为1Mbps以上，一般用来连接打印机、 扫描仪等。所以并口又被称为打印口。并 行接口设备的数据传输率很低，以被usb和 火线接口取代。
• SATA是一种串行总线，主要应用在大容量 存储等设备方面，是被设计来替代旧式的 并行ATA接口的。第一代的SATA现在已被 广泛应用，传输速率在150MBps的水平。 信号线最长可达1米，SATA采用了点对点 的连接方式，即一头连接主板上的SATA接 口，另一头直接连硬盘.
• 名字源自IBM PS/2, 这种接口广泛应用在键盘和 鼠标上面，已经是它们的标准了，现在逐渐被 USB接口所取代，现在的PS/2接头一般都有颜色 标志。 左边的有颜色标志，右边的一个是老式的没有颜 色标志。 绿色用作鼠标，紫色用作键盘。有时候 会把键盘和鼠标插混了，会使两者都不能使用而 已。有些系统可能会因此不能启动了，甚至有些 劣质主板有可能会烧毁该接口。
• 显卡都使用图形加速接口（AGP），少数电脑（大多历史 悠久）还在使用PCI接口显卡。而新一代的PCI Express (PCIe)接口来势汹汹，大有取代AGP之势。注意：PCI Express为串行总线，而PCI（不带Express）是并行总线， 二者完全不同。
一个是AGP，一个是 PCI Express X16插槽，下面两个小 的是PCI Express X1插槽
