10kV高压开关柜设计之我见
浅谈10kV高压开关柜的设计
浅谈10kV高压开关柜的设计发布时间：2023-02-07T03:17:03.641Z 来源：《福光技术》2023年1期作者：沈春延张超[导读] 电力设备是供电能够顺利进入到千家万户进行使用的基本条件。
10kV高压开关柜又是整个配电系统中必不可少的电气设备，开关柜的可靠性直接影响着配电系统的正常运行和供电质量。
上海纳杰电气成套有限公司上海市 201111摘要：随着我国科学技术和社会经济的高速发展，高压开关柜应用范围也在不断扩大，品种在不断增多，自动化、智能化的程度愈来愈高。
如何保障电力系统安全、经济、可靠的正常运行越来越受重视。
在电力供配电系统中，10kV高压开关柜是高压配电网中重要的成套设备，设计的合理性对电力系统供配电具有直接的影响作用，所以为了保障系统的正常运行，切实提高系统的运行效率，必须科学合理的对高压开关柜进行设计。
本文阐述10kV高压开关柜的设计特点，高压开关柜内部结构故障及压力释放设计，设计方案有关组件的选择，包括主母线、分支母线、电流互感器、电压互感器、高压真空断路器的选择。
关键词：高压开关柜；压力释放；互感器；真空断路器电力设备是供电能够顺利进入到千家万户进行使用的基本条件。
10kV高压开关柜又是整个配电系统中必不可少的电气设备，开关柜的可靠性直接影响着配电系统的正常运行和供电质量。
我们必须对高压开关柜的优化设计以及应用进行系统且全面的研究，在不断的实践之中积累经验，善于发现现有高压开关设备设计中存在的不足并加以改进。
1高压开关设备的主要组成10kV高压开关柜设备主要适用于发电厂、换流站、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业、地铁高铁和住宅小区、商务会展中心等各种不同场所。
10kV高压开关柜设备是以真空断路器为主电气元件，是指成套的生产厂家根据设计院的电气一次主接线图的要求，将有关的高低压电器设备一二次器件（包括真空断路器、接地开关、避雷器、触头罩、互感器、微型断路器、转换开关、指示灯、微机综合保护装置、测量仪表，温湿度控制器、带电显示装置等）以及主、分支铜母线、联锁操作机构、绝缘子等设备装配在封闭式金属铠装开关柜柜体内，作为系统中受电和配电的装置。

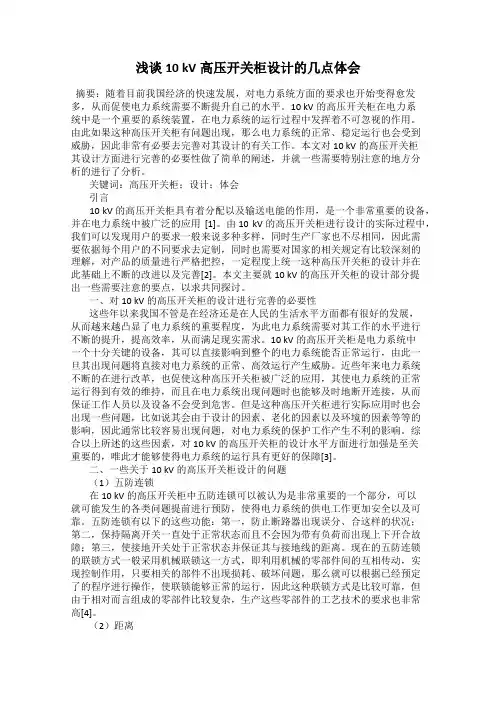

浅谈10 kV高压开关柜设计的几点体会
在已经确定主母线的规格的情况下，选择联络柜以及分段柜等母线的标准也就同时被确定，通常来说其选择标准与选择主母线的标准是一致的。但在某些特殊情况下，以其能够承受的额定电流作为一个前提，分支母线与主母线之间的规格可以略微不同，但是为了保持整体的连贯性，接口尺寸这一部分必须要保持两者相同。对分支母线进行选择的标准不仅与母线选择的标V的高压开关柜的电流互感器之间存在着一定关系。
（2）距离
安全净距表示的是10 kV的高压开关柜的柜体内部的器件与地面空气之间相隔的距离。一个合理的安全净距可以使这种高压开关柜能够运行正常，避免其在运行的过程中发生短路故障，从而使得电力系统被破坏。以设计文件中的有关要求作为依据，如果海拔的高度等于一千米同时空气作为绝缘的介质时，这种高压开关柜与地之间的距离需要大于125毫米，且这个距离会由于海拔高度的不同而有相应的调整。但在实际过程中，配电室内的空间过于狭小，需要对这种开关柜的大小进行调整，从而没有办法使得规定的安全净距得到满足，这时就会使用绝缘材料增强其绝缘的强度。
关键词：高压开关柜；设计；体会
引言
10 kV的高压开关柜具有着分配以及输送电能的作用，是一个非常重要的设备，并在电力系统中被广泛的应用[1]。由10 kV的高压开关柜进行设计的实际过程中，我们可以发现用户的要求一般来说多种多样，同时生产厂家也不尽相同，因此需要依据每个用户的不同要求去定制，同时也需要对国家的相关规定有比较深刻的理解，对产品的质量进行严格把控，一定程度上统一这种高压开关柜的设计并在此基础上不断的改进以及完善[2]。本文主要就10 kV的高压开关柜的设计部分提出一些需要注意的要点，以求共同探讨。
三、10 kV高压开关柜设计中相关元器件的选择
（1）主母线
在设计10 kV的高压开关柜的过程中，主母线的选择需要满足其可以承受的电流符合相关的要求这个条件，而主母线选择的标准、规格以及额定电流等必须要在设计图纸上作出标示。此外，当设计人员在和用户进行有关设计协议的商讨、签订工作时，需要对选取主母线的规格、额定电流等进行明确的标示，避免分歧状况的出现。因此，设计这种高压开关柜时需要对主母线是否符合相应的标准这一内容进行仔细、反复的核查，保证其能够运行正常，但需要特别注意的是选取的主母线要留有适当的裕度。
浅谈10kV高压开关柜结构设计问题探讨
浅谈10kV高压开关柜结构设计问题探讨摘要：随着我国经济的不断的发展，工业化进程的不断加快，电能已经成为人们日常生产生活中不可缺少的能源，保障输送电的安全性和可靠性是当前电力行业面临的重要问题。
其中10KV高压开关柜是高压配电网当中重要的成套设备，其质量的优劣将直接的关系到电力系统的运行安全以及供电的可靠性，所以在10KV高压开关柜结构设计的时候，一定要保障其结构的合理性，以下就主要的对10KV高压开关柜结构设计做研究分析。
关键词：电力系统；高压开关柜；设计当前10KV高压开关柜在电力系统中得到了非常广泛的应用，在实际的应用过程中为了满足不同客户的需要，可以按照客户的相关的要求来进行定做。
这就需要在设计的过程中严格的按照国家的相关标准要求进行合理的设计，保障其使用的安全性。
110KV高压开关柜概况10KV高压开关柜主要是由负荷开关、隔离开关、接地开关、高压断路器、高压熔断器、站用变压器、接触器以及互感器，以及相应的测量、控制、保护以及调节装置，内部辅件、连接件以及支持件等组成的成套配电装置。
在10KV高压开关柜的内部的绝缘介质通常情况下为复合绝缘材料或者是空气，其主要的作用是接受和分配电网上的电能。
根据客户的所需，严格的按照国家的相关标准进行10KV高压开关柜的设计是一项非常重要的，可以有效的避免高压开关柜在运行的过程中出现事故现象。
210KV高压开关柜系统概况相对来说10KV高压开关柜电力系统不是非常的复杂，其主要的作用是将发电站、变电站、配电线以及用户终端连接成为一个整体，其走线的方式要按照国家相关的法律法规进行配置，其一般可以分为单双电源方式和旁路母线方式等。
电力系统的走线方式应该注意以下几个方面的问题：应该满足系统各方面的要求，主要的是要注意保障其可靠性的要求；能够保障其在多种运行方式中作用；此外还要保障运行的经济性，在运行时要以节约为优先，考虑电源建设或者是运行的经济效益。
在电力系统中比较常见的接线的方式有以下四种：单电源的方式、双电源方式、旁路母线的方式以及双母线方式。
探析10kV高压开关柜结构设计
探析10kV高压开关柜结构设计发表时间：2019-08-21T16:33:17.993Z 来源：《河南电力》2018年24期作者：翁叶锋[导读] 结合长期运行经验来看，目前国内市场 10kV 配电系统高压开关柜多为八十年代设计的柜体结构和电气布置方式，由于现代电气设备更新较快，显露出了现有的开关柜设计中存在的缺陷，设备在安装、运行以及维护时，也会受到实际操作环境和其他因素的影响，严重影响了设备的正常运行，制约了供电可靠性的提升。
翁叶锋（广东中兴电器开关股份有限公司）摘要：结合长期运行经验来看，目前国内市场 10kV 配电系统高压开关柜多为八十年代设计的柜体结构和电气布置方式，由于现代电气设备更新较快，显露出了现有的开关柜设计中存在的缺陷，设备在安装、运行以及维护时，也会受到实际操作环境和其他因素的影响，严重影响了设备的正常运行，制约了供电可靠性的提升。
本文主要针对上述开关柜现存的问题，结合具体实例对开关柜的结构设计进行分析，设计一种新型高压开关柜，有效提升高压开关柜的供电可靠性，希望对相关工作人员提供一些参考和建议。
关键词：10kV；高压开关柜；结构设计引言开关柜作为一种金属封闭式的开关电力设备，在我国应用十分广泛。
高压金属封闭开关设备集负荷开关、隔离开关、互感器、电容器、避雷器、断路器、接触器、熔断器、母线以及相应的二次设备如控制、连锁、保护、监测、通信装置等于一个长方柜形的金属外壳内，变为一种组合式电器，这样不仅减少了这些电力设备占地面积和所占的空间，还相应地提高了变电站的效率，设备在运行情况下也会有更多的安全保障，极大程度上提高了经济效益。
高压金属封闭开关设备的功能见表1。
表1 高压金属封闭开关设备的功能1传统开关柜存在的问题分析高压开关柜是电网中的重要设备，但由于其设计年代久远，在实际运行中暴露出较多问题和不足，是制约供电可靠性提升的重要影响因素之一。
图 1为目前常见的 10k V 小车式开关柜实物图。
10kV配电工程开关柜设计分析
10kV配电工程开关柜设计分析摘要：在当前经济发展极为迅猛的形势下，国内的各工业对于电力系统的配置要求也有了很大的变化。
电气系统已成为当前的现代化工业链中尤为关键的一个系统，配电高压开关柜也扮演着极为关键的角色。
本文将就10kV配电工程开关柜设计展开具体的分析，从而有利于其后续设计与应用。
关键词：10kV配电开关柜；设计；馈线断路器；智能化引言：目前，新型的智能开关柜设备早已融合了许多不同的新型技术，其已结合数据传输以及网络通讯技术等，在电力控制领域中获得了较好的应用，继而让配电开关柜的智能化程度与操作简洁性得到了明显的提高，同时，使其得到了自我保护的功能。
从配电开关柜的正式安装到此后的使用以及维修，让人力工作量明显减少，同时让人工操作故障的可能性大大减少，提升了电气系统的整体运行的安全性以及稳定性。
1、10kV 配电开关柜的概述10kV 配电开关柜的整体装置构成要素包含了互感器、接触器以及高压断路器、隔离开关等，继而形成了调节与测量控制、保护功能。
这部分也就是高压开关柜的调节装置；包含了支持件以及辅件、连接件所形成的部分则是高压开关柜配电装置。
依据国内的电网分配以及接收电能标准规范来看，10kV 配电开关柜一般都是选择使用复合绝缘材料，来充当绝缘介质。
如果不严格地按照我国的相关标准以及客户需求，来适应高压开关柜的绝缘性能，那么，在此后的生产与使用中，设备就很容易发生不确定的运行事故，继而让工作人员的人身安全备受威胁。
高压开关柜所发挥的作用是，可连接用户端以及发电站，使其形成一个统一整体，此外，还包含配电线与变电站的有效连接。
高压开关柜往往包括了电缆，母线，电器原件，断路器等等，只有这些配件十分完美，才能够更好的实现配电工程当中的通断，控制和保护，在如今的电力系统当中的应用也是非常普遍的。
在10kV高压开关柜结构设计及功能应用中需按照国家相关规定，科学合理对其进行设计改装，对预防10kV高压开关柜运行当中的风险故障具有决定性意义。
10kV高压开关柜设计之我见
10kV高压开关柜设计之我见作者：王杜来源：《科技资讯》2014年第06期摘要：10 kV高压开关柜是高压配电中的重要设备，将会影响到电气系统运行的安全性，也会对供电的可靠性造成影响。
为此，必须对10 kV高压开关柜进行高标准、高要求、高质量的设计，以确保电力系统的安全运行。
本文主要对这一设计的关键性问题进行了探讨，并对元器件的选取进行了研究，希望能够对这些设备的设计起到一定的借鉴作用。
关键词：10 kV高压开关柜设计分析研究中图分类号：TM591 文献标识码：A 文章编号：1672-3791（2014）02（c）-0118-02随着我国社会经济的快速发展，我国电力系统的发展速度也越来越快，很多电气设计理念在我国的电力系统设计中得到了应用。
近年来，10 kV高压开关柜的应用范围越来越广，是电力系统设计中的重要组成部分，为此，本文针对这一领域内的设计问题，对一些关键问题和元器件的选取发表了自己的看法，希望能够对电气设计起到借鉴和帮助的作用，促进我国10 kV 高压开关柜设计水平的提高，推进我国电力系统设计得到进一步发展，充分发挥电力系统在安全生产中的作用。
1 10 kV开关柜设计中的关键问题1.1 安全净距在设计的过程中，必须保证所有的元器件尤其是裸露的元器件都能够保持合理的安全净距，确保这些带电元器件能够保持合理的相间，另外元器件的空气间隙也要合理化，以避免短路现象的出现，对电力系统起到一种保护的作用，避免使电力系统发生一些故障。
按照相关标准和设计规范的要求，如果高压配电系统利用空气作为一种绝缘介质的话，并且海拔高度较高，达到了1000 m以上时，就必须要保证开关柜在相与相之间的距离上保持在125 mm以上，同时要保证相与地之间的距离保持在125 mm以上，如果海拔高度过高，大于1000 m 时，应当及时修正开关柜的绝缘距离。
在实际应用的过程中，很多配电室的空间有限，这种狭小的空间距离要求开关柜的尺寸不能过大，这样就很容易导致绝缘距离达不到要求。
35kV及10kV高压开关柜设计的几点体会
35kV及10kV高压开关柜设计的几点体会摘要:文章探讨了35kV,l0kV高压开关柜制造设计中关于防护等级,绝缘距离、爬电距离、五防联锁功能、温升,接地问题。
关键词:高压开关柜;设计;探讨目前电力装机的快速增长,推动了高压开关市场的快速扩容,尤其是35kV,l0kV中压开关柜在电力系统中的应用是极其广泛。
所以文章作者重点针对中压开关柜的设计方面写出自己的几点经验,写出拙见,仅供同行参考,并请指正。
1几点经验①关于柜体的结构要求。
所有开关柜的壳体必须是金属外壳,并具有一定的机械强度,柜体内的断路器室,母线室,电缆室的上方均设有压力释放通道,二次线的敷设美观并便于检查。
开关柜内所有一次电器元件的安装梁必须是金属的且应可靠接地。
②关于防护等级的要求。
10kV ,35kV高压开关柜属于高压带电设备,为了防止人体接近高压开关柜的高压带电部分和触及运动部分,在设计开关柜时,我们必须考虑柜体防护等级的要求,对于10kV固定式开关柜如GG-1A-10,XGN2-10,必须满足防护等级IP3X的要求,移开式JYN和KYN系列如JYN2-10,KYN1-10,KYN11-10,KYN28-10等必须满足防护等级IP4X的要求,对于35KV固定式开关柜如XGN17-40.5等必须满足防护等级IP3X的要求,移开式柜如GBC-40.5,JYN-40.5必须满足防护等级IP3X的要求, 移开式KYN系列开关柜如KYN10-40.5,KYN61-40.5必须满足防护等级IP4X的要求。
③绝缘距离。
由于10kV ,35kV开关柜用于对三相交流电进行分配,因此相间及相对地之间必须保证一定的绝缘距离,否则会引起短路,对整个电力系统造成危害。
故我们在设计开关柜必须满足一下绝缘距离的要求:如单纯以空气作为绝缘介质且海拔高度在1000m时,对于10kV相对地,及相与相之间满足大于等于125MM,35kV相对地,及相与相之间满足大于等于300MM,但若海拔高度超过1 000 m时,应按GB3906的要求对绝缘距离给予修正。
10kV配电系统高压开关柜结构设计探讨
10kV配电系统高压开关柜结构设计探讨发布时间：2021-08-30T16:59:16.193Z 来源：《城镇建设》2021年第4月11期作者：顾明磊[导读] 在我国现代社会的发展过程中，由于各项工业技术以及相关民生设备更新迭代迅速，顾明磊江苏大全长江电气股份有限公司江苏扬中 212200摘要：在我国现代社会的发展过程中，由于各项工业技术以及相关民生设备更新迭代迅速，加上相关行业标准的大幅度提高，传统的民用设备已经呈现出落后趋势，甚至于由于不符合现代工业标准不得不进行淘汰。
这其中，电气设备和电气辅助技术与民生安全息息相关，由于国家电网在近些年取得了一系列技术突破，传统的10kV配电系统高压开关柜和现行配电技术之间产生了极大的适配性差异。
从根本上讲，是由于传统高压开关柜中运转车的结构设计存在诸多缺陷，在高功率运转下必然会出现各种问题。
因为，本文从分析传统高压开关柜内的运转车的结构设计与机能入手，分析传统运转车结构设计的问题，并且提出了具有建设型的改进方案，以期为相关设备更新和全社会的硬件调整提供参考资料。
关键词：高压开关柜；结构设计；配电系统前言：我国的国土幅员辽阔，在东西和南北方向上都存在极大的跨度。
再加上人口数量庞大，居民的基础生活能源供给需求庞大，在电力系统维持上存在极大的供给难度、维护难度和技术操作难度。
从发电站进行集中发电，通过电力输送系统进行电力供给，再到相关民用社区的变压器以及相关辅助设备进行电能转化，一系列操作过程中存在极大的技术难度，特别是在电能转换、电力运输保护以及全系统的安全防护问题上。
目前，国内的高压开关柜生产厂家众多，而且能够提供不同设计规格的产品以供客户选择。
但是由于诸多客观因素的考虑，设备技术参数确定以及设备安装应用过程存在一定的信息差，将会对居民用电便利和用电安全问题上产生极大的影响，需要慎重考虑并进行合理整改。
一、传统高压开关柜内运转车的结构设计与机能1结构特点在高压柜体内，运转车的结构设计从工艺上存在螺杆式和挂钩式两种设计方案。
关于10kV开关柜设计的若干思考
足表 １ 的要 求。
衷１
综 上所述 ， 为了实现 五防 功能 ， 机械 联锁必不可 少。各种型号
的开关柜 ， Ｊ ＧＧ一１ ｌ Ｉ Ａ、ＸＧＮ 、ＧＧＸ２ Ｙ ２ 、Ｊ Ｎ、Ｋ ＹＮ、ＫＧＮ、Ｇ １ ＺＳ
均在 机械 联锁方面各具特 色 。多数采 用机械零部件传动方式 ， 一环扣
出来与 大家一探讨 。以求共同进步 。
关 键 词 ：开关 柜 绝 缘 距 离 爬 电距 离 设 计
１概述 ．
开关柜 是 电力系统 中不可缺 少的重要环 节 ，它担 负着频 繁送 电、
较高 ，很多常规 的元器件往往 满足不 了要求 ，这就要求我们告知 元器 件生产 厂家加 以定制 。元器件 生产厂 家往往会采用不增加绝缘子 高度
Ｉ问曩探讨
ｌ 秘 Ｎ
关于１ｋ ０ Ｖ开关柜设 计的若干思考
许 国 照 东莞市梅兰 电器有限公 司 广东 东莞 ５ ３ １ ２ ４ ３
摘要 ：本文笔者 详细 阐述 了１Ｋ 开关柜 设计 中关于绝缘距 离、爬 电距 离、五 防联锁功 能、 防护等级 、动稳 定和 温升 问题的一些看法 ，现在写 ０Ｖ
应设置在 中间位置 。该 方法 的缺点 是绝缘 隔板 受使用环境影 响很大 。
存在 绝缘老化的问题。
离开关和 手车动静触 头之 间不具 备分断和 关合 正常负荷 电流 的能力 。 万一误操 作 ， 会烧 毁隔离 开关和 手车动静 触头 ， 事故还可 能进一步
２ 使用 热缩套管把 高压带 电导体整 个套起 来 ， 实践 中要确保 绝 扩 大。 ）
缘距 离不小 于１０ ０ 毫米 。缺点是热缩套 管同样存在 绝缘 老化 的问题 。 ３ 防止带 电操合接地 开关或挂 接临时接地线。这一功能要求用机 ） ３ 国￣Ａ Ｂ 公司订一 种均匀 电场 的设 计理论 ，可 以通 过改善带 械联 锁 。 因为它关系 到人 为短路接地 。 ） ｂＢ 电导体 的结构来缩小对绝缘距 离的要求 。缺 点是 国内电力系统用户很 ４ 防止带有临时接地线 或接地开关合 闸时送 电。这一功能要求用 ） 难 接受这一理论 ， 因为这不符合Ｄ ／ ４ １９ 标 准的要求 。 ＬＴ４ —９７ ０ 机械联锁 ， 目的也是为了 防止人为短路接地 。 ４ 国外三菱公司有一种热涂敷 工艺 ，可 以在 高压 带 电导体表面均 ） ５ 防止人 误入带 电 间隔。这一 功能一 般也采用 机械联锁 ， 目的 ） 匀 附上一层绝缘材料 。缺点是需 要增 添流化床设备 。 是为 了防止人 员触 电。
10kv高压开关柜设计体会
10kV高压开关柜设计体会1概述在电力系统中，l0kV高压开关柜的应用极其广泛。
由于电力系统用户的需求五花八门，作为制造厂家，我们不得不针对用户的需求，为用户量身定做。
这就要求我们必须真正深刻地理解相关的国家标准、部颁标准和标准柜型的设计要求。
在十年的设计生涯中，对开关柜的设计有了一些体会，现在写出来与大家一探讨，以求共同进步。
2 几点体会2.1 绝缘距离由于10kV开关柜用于对三相交流电进行分配，因此相间及相对地之间必须保证一定的距离，否则会引起短路，对整个电力系统造成危害。
但我们单纯以空气作为绝缘介质时，绝缘距离要求如表1。
有时为了减少开关柜外形尺寸，可以有以下几种方法：1)在空气间隙中插入一块非金属的绝缘隔板，从而缩小对绝缘距离的要求。
但要注意的是空气净距离不小于60毫米，相间绝缘隔板应设置在中间位置。
该方法的缺点是绝缘隔板受使用环境影响很大，存在绝缘老化的问题。
2)使用热缩套管把高压带电导体整个套起来，实践中要确保绝缘距离不小于100毫米。
缺点是热缩套管同样存在绝缘老化的问题。
表 1离(mm)12512510％修正，3～6项值分别增加1或2的修正值。
3)国外ABB公司有一种均匀电场的设计理论，可以通过改善带电导体的结构来缩小对绝缘距离的要求。
缺点是国内电力系统用户很难接受这一理论，因为这不符合DI/T 404—1997标准的要求。
4)国外三菱公司有一种热涂敷工艺，可以在高压带电导体表面均匀附上一层绝缘材料。
缺点是需要增添流化床设备。
综上所述，在设计许可的情况下，尽可能地使用空气绝缘，满足表1的要求。
2.2 爬电距离由于电力系统用户往往追求高可靠性，实践中我们要符合以下条件：高压开关柜中各组件及其支持绝缘件(纯瓷及有机绝缘件)的外绝缘爬电比距(高压电器组件外绝缘的爬电距离与额定电压之比)对于纯瓷绝缘为18mm/kV，对于有机绝缘为20mm/kV。
由于这一要求比较高，很多常规的元器件往往满足不了要求，这就要求我们告知元器件生产厂家加以定制。
浅谈10kV高压开关柜设计的几点体会
电缆室：电缆室是一些电气元件安装的地方，有电流、另需互感 器、接地开关、避雷设备等设备元件。
仪表室：电缆室里安装的大都是一次元件，而仪表室里所安装的 都是二次元件，通过二次线连接起来，以实现控制开关柜的各项功能。
小母线室：小母线室是安装一些简单的如低电压、照明等贯穿了 整个开关柜的小母线。
2.3 连锁装置 开关柜的连锁装置的安全等级应该是最高的，因为它与现场设备 和人员的安全有着直接的关系，随着科技的进步。开关柜的可靠性也进 一步地提高了，连锁装置有防误分 / 误合断路器；防止带电负荷失控引 起的事故；防止带电挂件接地线分 / 合接点开关；防止接地线或接地点 分合断路器；防止人误闯带电间隔。对于防止误分 / 合断路器主要是针 对人的事故，对于其它的在预防时均可采用强制性的措施。 3 积累的经验心得 10KV开关柜的线路和安全防护必须做到标准化，国外有些公司对 于绝缘有很多新的理论，虽然国内很少能够理解和认同，但是这些都是 有利的经验，比如 ABB 公司认为有一种均匀电厂可以通过改善带电导 体的结构来缩小对绝缘距离的要求。三菱公司有一种热敷工艺，可以在 高压带电导体表面均匀涂上一层绝缘材料。 3.1 绝缘间距 由于 10Kv 开关柜用于对三相交流电进行分配，因此相间及相对地 之间必须保证一定的绝缘距离，否则会引起短路，对整个电力系统造成 危害。故我们在设计开关柜必须满足一下绝缘距离的要求：如单纯以空 气作为绝缘介质且海拔高度在 1000m 时，对于 10kV相对地，及相与 相之间满足大于等于 125MM，为得到一个合适的开关柜的外形尺寸， 可用以下几种方法来调节： 1） 插入一块绝缘隔板在二者的空气间隔中，从而可以缩小绝缘间 距。在运用这种方法时，二者直接按的空气间距不小于 60m m，所设 置的绝缘间距应该放在正中间的位置，但是由于绝缘板易于老化，所使 用的条件也受到一定的限制，使得这种方法的使用受到限制。 2） 用热缩套把高压带电导体套起来，在套的时候，应该保证绝缘 间距大于 100m m。这种方法与 1)中所说的方法的缺点类似，热缩套存 在老化现象。在金属封闭高压开关柜中，采用非金属的绝缘隔板，以此 来加强相间或相对地绝缘，达到缩小对绝缘距离的要求。当然这些方法 都有缺点，缺点是绝缘隔板受使用环境影响很大，存在绝缘老化的问 题。 3） 可以效仿国外的一种设计理念，即对带电导体进行改良以缩小
10kV配电工程开关柜设计分析
10kV配电工程开关柜设计分析摘要：10千伏配电开关柜的内部结构由包括外壳，高压断路器和熔断器，负荷以及接地开关，互感器，站用变压器，还有其它配套组件和辅助设施组成，设计内容涵盖多个层面，对设计标准，安装位置，防护措施，组件性能，材质以及线路布设都有非常严格的要求。
本文详细分析10千伏配电开关柜的内部构造以及设计内容，就10千伏配电开关柜及其配套设施的常见故障类型以及设计方案中的预防处理措施给出具体措施，供设计机构的具体操作人员参考。
关键词：10kV；配电工程；开关柜设计引言：10千伏配电开关柜不仅内部结构复杂，而且涉及到多方面的设计要点。
包括外壳设计，隔板设计，导体截面设计，接地设计，断路器，负荷开关以及接触器设计，互感器设计，配套变压器设计，隔离开关与接地开关设计，测量仪表，继电保护器及其辅助回路设计，还有外壳和支架的防锈设计等，都是设计期间需要重点关注的内容，设计人员必须以科学严谨的态度开展上述设计，确保10千伏配电开关柜的正常运行。
1.10kV高压开关柜设计要素1.1.爬电距离国家实力增强与百姓生活提升，电力需求不断增长，电力建设也要及时跟进，这就对系统的安全稳定性提出了更高要求，高压开关柜的设计方案要为它和地面的绝缘距离设置一个安全数据。
高压开关柜通常都要设置支撑点，支撑点构件也要求必须绝缘。
绝缘构件的制造厂家一般是结合构件在相对高度以及群组数的具体情况，着力提升爬电间距的性能质量。
为了保证高压开关柜安全稳定运行以及便于检修，绝缘构件通常保持固定规格。
现有的10千伏配电高压开关柜，在设计制造上已经相当成熟，但是制造厂家各自依据的生产标准并不一样，导致成品构件的绝缘等级各不相同。
设计高压开关柜的绝缘构件须遵循统一的技术标准，同时严格控制产品的质量和性能。
正常环境运行的高压开关柜要求达到二级的环境污染标准，应用于10千伏配电高压开关柜中的绝缘构件，要求达到超过每千伏18毫米的爬电比，同时设计人员对绝缘体必须明确污秽级别，保证爬电间距达到行业标准。
10kV高压开关柜设计
前言10kV开关柜的作用是接受和分配电网的电能，根据不同的厂家或者需求不同，其设计也会不同。
但为了避免开关柜在运行中的安全隐患，其设计必须要严格执行国家相关标准、电力行业标准以及标准柜型的要求。
1、10kV开关柜设计中的关键问题1.1安全净距为避免短路问题造成电力系统的危害，必须保证10kV开关柜所有裸露带电元器件之间的安全净距。
按照要求，10 kV 开关柜相对地及相与相之间的距离不小于125 mm，海拔超过1km时，需修正绝缘距离。
当配电室空间狭小时，开关柜的尺寸因缩小不能满足绝缘距离要求时，需解决绝缘问题，如：SMC、DMC 绝缘板和高压绝缘热缩材料。
1.2 五防连锁五防连锁主要是为了实现防止误分误合断路器、防止带电操合接地开关或挂接临时接地线等功能。
目前常用的方式是机械连锁方式，通过机械零部件环环相扣，可靠性高。
但加工工艺较复杂，工艺要求较高。
如：XGN、KYN等均具特色。
此外常用的方式还有机械程序锁，此方式虽然结构简单，但容易造成人工误操作，在无人值班的变电站很难应用。
2 10 kV 开关柜中元器件的选取2.1 开关柜主母线及分支母线母线安装主要是母线在支柱绝缘子上的固定及母线的连接。
硬母线长度超过20m应加伸缩节。
a）母线固定：常用的固定方式有用螺栓直接将母线拧在支柱绝缘子上；用扁铝夹板固定；用卡板固定。
b）母线及母线与引线连接安装：①母线接触面加工后必须保持清洁，并涂以电力复合脂；②母线平置时，贯穿螺栓应由下往上穿，其余情况下，螺母应置于维护侧，螺栓长度宜露出螺母2—3扣；③贯穿螺栓连接的母线两外侧均应有平垫圈，相邻螺栓垫圈间应有3mm 以上的净距，螺母侧应装有弹簧垫圈或锁紧螺母；④螺栓受力应均匀，不应使电器的接线端子受到额外应力；⑤母线的接触面应连接紧密，连接螺栓应用力矩扳手紧固。
c）硬母线涂色、排列。
母线安装完备，要进行刷漆，油漆互要调匀，不可过稀或过稠，以达到涂刷均匀。
d）母线排列。
探析10kV开关柜电气设计及智能化改进方法
探析10kV开关柜电气设计及智能化改进方法发布时间：2022-11-01T08:46:31.847Z 来源：《城镇建设》2022年6月12期作者：林显都[导读] 电力设备是供电能够顺利进入到千家万户进行使用的基本条件。
林显都广东正超电气有限公司（515041）摘要：电力设备是供电能够顺利进入到千家万户进行使用的基本条件。
10kV高压开关柜又是整个配电系统中必不可少的电气设备，开关柜的可靠性直接影响着配电系统的正常运行和供电质量。
我们必须对高压开关柜的优化设计以及应用进行系统且全面的研究，在不断的实践之中积累经验，善于发现现有高压开关设备设计中存在的不足并加以改进。
关键词：10kV；开关柜；电气设计；智能化；改进方法一、开关柜概述开关柜的主要作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行开合、控制和保护用电设备。
开关柜内的部件主要有断路器、隔离开关、负荷开关、操作机构、互感器以及各种保护装置等组成。
开关柜的分类方法很多，如通过断路器安装方式可以分为移开式开关柜和固定式开关柜;或按照柜体结构的不同，可分为敞开式开关柜、金属封闭开关柜、和金属封闭铠装式开关柜;根据电压等级不同又可分为高压开关柜，中压开关柜和低压开关柜等。
主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场合。
二、10kV高压开关柜的设计要点1.绝缘间距电力系统是供电部门的核心系统，在高压开关柜电气设计时，需要对交流电进行分配，需要保证绝缘距离的准确性，否则在运行的过程中就会出现弧光放电及短路问题，严重的还会直接导致供电系统的崩溃。
安全净距在电力标准有明确规定，一般情况下，以海拔1000米的高度作为分界点，在1000米及以下的时候，10kV等级的开关柜设备确保一次元件相对地及相对相间之间的安全净距不能少于125mm；对于高海拔地区因空气压力、密度、绝对湿度和温度等方面的改变对高压开关柜的影响，应加大爬电距离、增加绝缘距离、改进母排形状防止尖端放电，具体10kV等级相对地，及相和相间的绝缘距离，则需严格按照GB3906相关标准适当修正绝缘距离。
浅论10kV高压开关柜设计注意要点
浅论10ｋＶ高压开关柜设计注意要点摘要：高压配电网是由各种功能相异的成套设备连接而成，10 kV高压开关柜就是其中非常关键的构成部分，其质量的好坏直接影响到整个电力系统的供电稳定性、安全性以及可靠性。
因此，开展10 kV高压开关柜的相关设计研究，有着非常重要的实际意义。
本文结合开关柜的相关设计经验就10ｋＶ高压开关柜设计注意要点进行了探讨。
关键词：高压开关柜；设计：要点10 kV 高压开关柜是由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用变压器，以及控制、测量、保护、调节装置，内部连接件、辅件、外壳和支持件等组成的成套配电装置。
10 kV 开关柜内部的绝缘介质一般为空气或复合绝缘材料，其作用是接受和分配电网的电能。
在种类上，10 kV 高压开关柜可以分为间隔式高压开关柜、金属封闭式高压开关柜、半封闭式高压开关柜、金属铠装式高压开关柜、箱式高压开关柜以及绝缘封闭式高压开关柜等。
对于不同的厂家或者满足不同的需求，10 kV 开关柜的设计也会不同，但都要严格执行国家相关标准以及标准柜型的典型设计要求，从而可以有效地避免开关柜在运行中的安全隐患。
本文就目前的开关柜设计注意要点，以及个人的设计体会进行分析，以求共进。
１、10ｋＶ高压开关柜设计的注意要点１.１安全净距绝缘安全距离是高压开关柜设计中必须注意的重点，目前绝缘安全距离包括两个方面，一方面开关柜中三相带电导体之间要不小于相关规定的安全距离，同时带电导体与其他金属安装板之间也应满足一定的安全距离要求，另一方面带电三相导体对地也应保证一定的绝缘安全距离；只有保证了以上两方面绝缘距离的要求，才可以保证电路不出现因高压放电带来的短路问题；根据目前电力标准和国网十八项反措要求规定，单纯以空气作为绝缘介质的金属封闭开关柜或控制设备，且开关设备或控制设备应用在海拔为1000米以下的情况，三相之间以及相对地之间最小的空气绝缘距离为不小于125ｍｍ，同时带电体到门最小间距应不小于155ｍｍ，如果开关设备或控制设备应用于高海拔（即大于1000米）地区时，绝缘安全距离要根据相关标准进行加以修正系数；在实际的工程应用中，会经常出现由于放置开关柜设备建设厂地面积的限制，需要将部分开关柜的尺寸减小，由此将导致开关柜内的绝缘安全距离不够，为了解决此种问题，设计中经常采用以空气和绝缘板组成的复合绝缘作为绝缘介质方式进行，但此种复合绝缘要求绝缘隔板到带电体之间的最小空气间隙不小于30ｍｍ，而绝缘隔板由于受到周围空气湿度的影响，如果空气湿度较大，会出现隔板带有凝露现象，进而导致绝缘隔板与带电导体之间产生放电现象，为了避免此现象发生一般在开关柜内设计放置加热器或者驱潮器来控制内部潮湿度，同时绝缘隔板随着使用时间的加长，隔板会出现老化问题，隔板的强度和绝缘性会下降，因此需进行定期的巡检和保养，所以建议复合绝缘在条件允许的情况下最好不选用。
电力系统中10kv高压开关柜设计体会及安装方法
电力系统中10kv高压开关柜设计体会及安装方法p在电力系统中,l0kV高压开关柜的应用极其广泛。
由于电力系统用户的需求五花八门,作为制造厂家,我们不得不针对用户的需求,为用户量身定做。
这就要求我们必须真正深刻地理解相关的国家标准、部颁标准和标准柜型的设计要求。
高压开关是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用,电压等级在3.6kV~550kV的电器产品,主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器,高压操作机构、高压防爆配电装置和高压开关柜等几大类。
高压开关制造业是输变电设备制造业的重要组成部分,在整个电力工业中占有非常重要的地位。
1、目前主流运转车结构特点及性能比较1.1主要结构型式经了解,中置手车式高压柜运转车,主要基本类型有两种:螺杆式结构和挂钩式结构。
螺杆式结构,主要体现:(1)螺杆实现运转车与柜体连接。
(2)螺杆传动,实现断路器手车从柜体内进出。
(3)断路器手车运转车上升降由螺杆装置驱动。
这种结构代表是西门子公司中置柜运转车。
挂钩式结构,主要体现:(1)挂钩和导向杆实现运转车与柜体连接。
(2)调节手轮,实现运转车导轨面与柜体内导轨面一致性调整。
(3)挂钩式运转车没有提升机构,需靠人力将断路器手车放置运转车或柜内,再运转车实现断路器手车进出。
这种结构代表是ABB公司中置柜运转车。
1.2优缺点对比相挂钩式运转车,螺杆式运转车提供了比较完善使用功能。
但国内生产厂家选用螺杆式运转车并不普遍,主要原因是螺杆式运转车结构比较复杂,机加工零件较多,生产成本高,同时,与开关柜配套运转车所需数量较少,许多厂家并没有运转车上投入更多设计,重视不够。
挂钩式运转车功能上不及螺杆式,但因其结构简单,易于加工制造,成本低廉,到了生产厂家广泛选用。
,现场实践及对挂钩式运转车设计分析,发现目前常规挂钩式运转车均存一定缺陷,这种缺陷会对断路器手车造成潜损害,增加维护工作量,会引起非正常停电时间延长。
浅谈10kV高压开关柜设计的几点体会构建
浅谈10kV高压开关柜设计的几点体会构建摘要：主要研究10kv高压开关柜设计，分析了10kv高压开关柜的功能、接线与结构，在此基础上，对10kv高压开关柜设计要点进行了讨论。
关键词：10kv高压开关柜；设计我国国家经济快速发展，工业化与现代化进程加快，电能逐渐成为人们生产生活必备能源，电力供应故障会严重影响群众的生产生活，给社会生产带来巨大的经济损失，因此可靠性成为了电力系统运行最为关注的问题，研究10kv高压开关柜设计问题，对进一步提高电力供应稳定性和可靠性有重要意义。
一、10kv高压开关柜（一）功能高压开关柜是电力系统非常关键的设备，直接关系到整个电力系统运行安全性，是电力系统运行的基础维持设备，出现高压开关柜故障，将会导致电力系统故障，近些年电力系统改革逐渐深化，10kv高压开关柜应用更加广泛，而应用过程中也暴露出了一些问题，在长时间运行过程中，受到环境、老化、运行维护以及设计等综合因素的影响，高压开关柜故障频发，影响电力供应和工作人员安全。
10kv高压开关柜内主要有负荷开关、隔离开关、接地开关、互感器、站用变电压以及其他测量、控制、保护、调节装置，内部结构十分复杂，除了各种电力系统元器件，还有各种中间件、内部附件、连接件和支持件。
10kv高压开关柜内部以空气、复合绝缘材料为介质，用于实现电网电能的接受与分配。
10kv开关柜的设计工作对开关柜运行安全性、稳定性和可靠性直接相关，通过对设计方案的优化调整，能够进一步降低10kv开关柜运行过程中的故障几率。
（二）接线10kv高压开关柜电力系统并不十分复杂，以连接发电站、变电站、配电线和用户终端为主要功能，需要根据国家规范和行业标准要求接线配置，一般有单双电源和旁路母线两种接线方式。
要注意10kv高压开关柜接线接线必须满足系统各方面性能要求，尤其是可靠性与安全性和绝缘性能要求，同时还要确保开关柜各种运行方式都能够正常运转和切换，运行经济性也是设计方案审核的重要指标，要求电力系统运行效率更高，经济效益更好，减少电能损耗，提高变电运行的经济性。
关于10kV高压开关柜设计的一些体会
关于10kV高压开关柜设计的一些体会摘要随着10kV高压开关柜在电力系统中越来越得到广泛的应用,重点针对10kV高压开关柜的设计方面写出几点体会,希望电气设计人员在设计中出现相关问题能够有所借鉴,为保障我国电力系统的安全生产出力。
关键词10kV;高压开关柜;设计;体会开关柜指的是以开关为主的成套电器装置。
它主要应用于配电系统,作为电能接收和分配,并进行控制、保护、调整及测量线路。
开关柜内的断路器作为接收与分配电能的重要元件;作为控制、测量、保护辅助断路器完善工作的重要元件则是综合继电保护装置。
在电力系统中,高压开关柜得到了广泛应用,担负着控制和保护双重功能。
随着电网日益扩大,综合自动化的普及以及变电站无人值班的管理模式的推广,高压开关柜的安全设计显得越来越重要。
由于高压开关柜的设计欠缺,造成的停电事故给生产和生活带来的影响和损失也越来越大。
所以,高压开关柜的设计就迫切要求可靠性高,能及时地在线检测出故障、准确采取措施,避免停电及造成损失。
随着计算机技术、信息处理技术的普及,电子技术、传感器技术的发展,现场总线技术等的进步,高压开关柜功能智能化已具备技术上的条件。
由于目前电力装机的快速增长,推动了高压开关市场的快速扩容,尤其是10kV高压开关柜在电力系统中的应用是极其广泛的,并且不同的电力系统用户的需求各不相同。
作为10kV高压开关柜的设计者,就不得不针对不同的用户需求,严格按照相关的国家标准和标准柜型的设计要求,为用户量身定做。
这里写出了设计开关柜的一些体会,与大家一起探讨,以求共同进步。
1柜体的结构要求所有开关柜的壳体必须是有一定机械强度的金属外壳,开关柜内所有一次电器元件的安装梁也必须是金属的,而且应可靠接地;柜体内的电缆室、母线室、断路器室的上方均安装有压力的释放通道;二次线的敷设美观并便于检查。
2防护等级的要求10kV高压开关柜属于高压带电设备,为了防止人体接近和触及高压开关柜的高压带电或运动部分,在高压开关柜的设计时,我们就必须考虑该设计应达到几级柜体防护等级。
关于浅谈10KV高压开关柜设计的几点体会
关于浅谈10KV高压开关柜设计的几点体会发布时间：2021-08-06T17:21:45.183Z 来源：《中国电业》2021年11期作者：李彬[导读] 高压开关柜是指用于电力系统发电李彬昆明耀龙置信变压器制造有限公司；云南昆明 651700摘要：高压开关柜是指用于电力系统发电、输电、配电、电能装换和消耗中起通断、控制或保护作用的一种安全装置。
而10KV高压开关柜是一种常用于各电站之中的高压开关柜，应用范围比较广泛，本文就针对于当前使用10KV高压开关柜的前提下，来谈论10KV高压开关柜的几点设计，并谈谈关于这几点设计的理解和体会关键词：安全装置、设计、理解、体会 10KV高压开关柜是一种用于电力系统之中的安全装置，所以其设计必定为了电力系统的安全和正常运行而考虑。
10KV高压开关柜之中有几项是为了电力系统的安全而设计的，本文就对于10KV高压开关柜设计的巧妙之处来讨论，分析有利和不利之处。
1.对于10KV高压开关柜密闭式设计的体会 10KV高压开关柜分为很多的种类，这些种类在不同的电力系统之中也有不同的运用范围，在某些电力系统之中运用密闭式高压开关柜来保证电力系统的稳定性，接下里就对于10KV高压开关柜的设计来进行讨论和分析。
1.1 10KV高压开关柜密闭式设计的好处与优势对于高压开关柜来说，是用于解决电力系统之中的安全问题，从而使得保证电力系统的稳定性而设计安排的。
所以对于高压开关柜来说，能否给电力系统带来安全保障和运行稳定是高压开关柜设计的根本。
而对于密闭式的10KV高压开关柜来说，相较于其他的高压开关柜来说，10KV密闭式高压开关柜具有很多的优势，而其中最为重要的便是能够保证电力系统的稳定运行以及解决安全事故并起到防止预防的作用。
10KV密闭式高压开关柜是将电力调试设备装入到一个密闭的空间之中，从而使得其具有一个相对于稳定的环境，从而使得电力调试设备受到外界的干扰变得更小和更加小。
从而对于电力系统来说，高压开关柜能够解决很多的电力问题和以能够保证电力系统的稳定性。
浅析10kV高压开关柜安全性能的基本设计
浅析10kV高压开关柜安全性能的基本设计摘要：电力系统中，可靠性排在第一位；随着社会和电力系统的迅速发展，稳定可靠的指标成为电力系统的重要考核指标。
10kV高压开关柜在电力系统中，具有广泛的应用。
但是，由于制造商生产过程中的制造质量问题和缺陷，很容易造成10kV高压开关柜内部短路电弧故障，引发爆炸事故。
基于此，对10kV高压开关柜安全性能的提升进行研究，以供参考。
关键词：10kV;高压开关柜;安全性能;提升引言KYN28型10kV高压开关柜广泛应用于电力系统的主网和配网中，10kV高压开关柜是电能供应的重要电气设备，可以保障电能的正常输送，但其工作原理决定了其可能会带来危险。
长期以来，我国自引进KYN28型10kV高压开关柜后，各个厂家、供电局均对其可靠性进行了各方面的研究，如苏红生[1]提出了在开关柜的触头上加装无源无线测温装置，及时发现发热点，避免发热导致开关的稳定性下降,造成供电事故；兰剑等[2]等则介绍了一起12k V高压开关柜绝缘故障典型案例，并对暴露出的设备质量问题提出了改进建议,为提高12kV高压开关柜的安全运行水平提供借鉴和参考；刘小丽[3]则以某公司10kV电力系统中最常用的KYN28高压柜为例,对该柜型的结构、性能及优缺点进行了详细分析,并结合运行过程中的常见故障,提出了故障的排除与解决措施,为此柜型的维护修理提供技术支持；周恒逸等[4] 分析了10 kV高压开关柜损坏的主要原因,统计设备抽检中发现的开关柜质量情况,提出10kV开关柜设备质量监督工作技术方案。
综上所述，无论是设备厂家还是供电部门，都积极探索着因事故故障引起的10kV高压开关柜质量改进措施，以提高10kV高压开关柜安全性能及电力系统的可靠性。
本文以我公司生产的10kV高压开关柜为例，浅析我公司10kV高压开关柜安全性能的提升措施。
1开关柜的结构形式随着技术的发展，原如GG-1A型高压开关柜、CD10型电磁操作机构等技术落后设备已经退出了市场，目前的高压开关柜根据柜体结构可简要分为固定式和移开式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

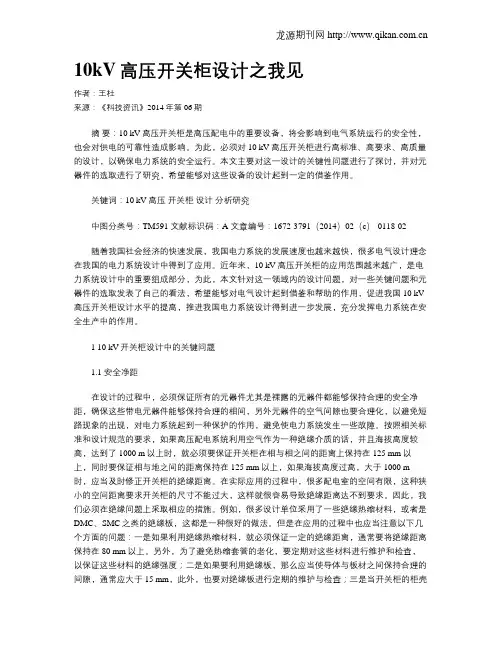

10kV高压开关柜设计之我见
摘要:10 kV高压开关柜是高压配电中的重要设备,将会影响到电气系统运行的安全性,也会对供电的可靠性造成影响。
为此,必须对10 kV高压开关柜进行高标准、高要求、高质量的设计,以确保电力系统的安全运行。
本文主要对这一设计的关键性问题进行了探讨,并对元器件的选取进行了研究,希望能够对这些设备的设计起到一定的借鉴作用。
关键词:10 kV高压开关柜设计分析研究
随着我国社会经济的快速发展,我国电力系统的发展速度也越来越快,很多电气设计理念在我国的电力系统设计中得到了应用。
近年来,10 kV高压开关柜的应用范围越来越广,是电力系统设计中的重要组成部分,为此,本文针对这一领域内的设计问题,对一些关键问题和元器件的选取发表了自己的看法,希望能够对电气设计起到借鉴和帮助的作用,促进我国10 kV高压开关柜设计水平的提高,推进我国电力系统设计得到进一步发展,充分发挥电力系统在安全生产中的作用。
1 10 kV开关柜设计中的关键问题
1.1 安全净距
在设计的过程中,必须保证所有的元器件尤其是裸露的元器件都能够保持合理的安全净距,确保这些带电元器件能够保持合理的相间,
另外元器件的空气间隙也要合理化,以避免短路现象的出现,对电力系统起到一种保护的作用,避免使电力系统发生一些故障。
按照相关标准和设计规范的要求,如果高压配电系统利用空气作为一种绝缘介质的话,并且海拔高度较高,达到了1000 m以上时,就必须要保证开关柜在相与相之间的距离上保持在125 mm以上,同时要保证相与地之间的距离保持在125 mm以上,如果海拔高度过高,大于1000 m时,应当及时修正开关柜的绝缘距离。
在实际应用的过程中,很多配电室的空间有限,这种狭小的空间距离要求开关柜的尺寸不能过大,这样就很容易导致绝缘距离达不到要求。
因此,我们必须在绝缘问题上采取相应的措施。
例如,很多设计单位采用了一些绝缘热缩材料,或者是DMC、SMC之类的绝缘板,这都是一种很好的做法。
但是在应用的过程中也应当注意以下几个方面的问题:一是如果利用绝缘热缩材料,就必须保证一定的绝缘距离,通常要将绝缘距离保持在80 mm以上。
另外,为了避免热缩套管的老化,要定期对这些材料进行维护和检查,以保证这些材料的绝缘强度;二是如果要利用绝缘板,那么应当使导体与板材之间保持合理的间隙,通常应大于15 mm,此外,也要对绝缘板进行定期的维护与检查;三是当开关柜的柜壳与导流体的距离过近时,应当使用穿墙套管,并将其安装在导流体穿越柜壳的地方,但是,如果开关柜是一种非标开关柜则不能应用这种方法。
1.2 五防连锁
五防连锁是10 kV高压开关柜内的重要设施,可以有效避免断路
器的误分或者是误合,也可以防止隔离开关在带负荷的状态下分合与推拉,另外可以避免接地开关在带电的状态下操合,从而确保了10 kV 高压开关柜的安全性与可靠性。
因此,我们在开关柜设计的过程中应当考虑到以上问题,并遵循这些设计的原则,真正发挥五防连锁在10 kV高压开关柜设计中的功能。
例如,很多开关柜制造厂商设计的开关柜可以有效防止操作人员的错误操作,如XGN2、KYN、GG-1A等型号的开关柜都具有自己的特色,在功能和作用方面都表现良好,增强了高压开关柜的可靠性与安全性。
1.3 爬电距离
根据绝缘污秽等级和实验技术条件的规定与要求,对开关柜的爬电距离做出了相对明确的规定,通常要求组件和绝缘件之间的纯瓷绝缘比距应当为18 mm/kV,如果采用有机绝缘的办法,就要保证绝缘比距在20 mm/kV以上。
这就提高了对绝缘的要求,给很多生产厂家带来了一定的难度,因此很多元器件需要在厂家定制。
为了满足规定和要求,很多生产厂家往往会采用增高或增多裙边的做法,这样就会在一定程度上使生产的元器件符合要求。
除此之外,开关柜的设计也应当考虑到设备使用的外在条件,可以利用加热器来避免凝露现象的出现。
2 10 kV开关柜中元器件的选取
2.1 开关柜主母线及分支母线
在母线规格的选择方面,必须保证母线符合额定电流的需要。
通
常来讲,设计院都会在接线图中指明母线必须满足的额定电流值,另外在相关的技术协议中也会有所体现。
为此,在选择元器件和设计开关柜的过程中,应当确认母线规格是否符合要求,并要保持相当的裕度。
2.2 高压真空断路器
这种设备在10 kV高压开关柜中也有着非常重要的作用,主要表现在以下几个方面:第一,可以利用它来实现空载电流的接通与断开,也可以实现负载电流的接通与断开;第二,如果整个系统出现故障,这一设备可以与其他的装置相互配合,防止事态的扩大,提高系统的安全性;第三,利用这一设备可以利用防跳继电器,使系统具有一定的“防跳”作用。
2.3 电流互感器
为了确保相关设备的安全性,也为了保证人身安全,如果发生绝缘破坏的现象,从而导致1、2次绕组间因被高压击穿,就要及时将高压导向大地,同时要保证绕组处于低电位的状态,因此,要有一定的接地设计,使二次绕组具有一定的安全性。
值得一提的是,必须要控制好接地点的准确位置,使其在K2端子处接地,并且要做到一点接地。
最后,应当选择合理的互感器形式,合理地在连接时运用。
2.4 电压互感器
在系统运行的状态下,一次绕组将处在高压的状态下,如果一次与
二次绕组之间的高低压绝缘被击穿,再加上很多设备的绝缘水平不能达到要求,这就会威胁到操作人员的自身安全,同时也会严重损坏这些设备。
为此,必须保证二次回路可以及时地将电流导向大地,进行一系列的接地设置。
为了防止二次短路现象的出现,避免短路对电压互感器的破坏,就必须在二次回路中安装熔断器,并选择合理的接线方法,如V/V接线法、“一”字接线法和Y/Y接线法等,并要选择合理的互感器类型。
3 结语
通过研究与探讨上述问题我们可以知道,开关柜在设计的过程中会遇到很多我们意想不到的问题,如何正确地分析与研究这些问题,从而妥善地解决这些问题将成为相关设计人员需要研究的重点。
另外,在设计的过程中,不应一味地应用设计理论对之进行分析,更重要的是总结开关柜在设计过程中的经验,使开关柜的设计更加的经济、安全、高效,这样才能不断提高开关柜设计的水平。
