断路器拒绝合闸的原因和处理方法(正式)
变电站断路器拒绝合闸故障处理范本
变电站断路器拒绝合闸故障处理范本（____字）一、故障描述某变电站的一台断路器在进行合闸操作时，出现了拒绝合闸的故障。
操作人员多次尝试合闸操作，但均未成功。
故障发生后，立即切断了断路器的操作电源，避免可能造成的更大损害。
故障发生时，变电站运行正常，无其他异常。
二、故障处理步骤1. 确定故障位置首先，确认故障为断路器拒绝合闸故障，而不是其他设备引起的故障。
通过观察和仔细检查，确认断路器在合闸操作时没有发生任何异常的声音或可见的破损等情况，且断路器周围其他设备也没有出现异常。
因此，初步判断故障是由断路器本身引起的。
2. 调查并记录信息在确认故障位置后，及时调查并记录相关信息，包括但不限于：- 故障发生的时间、地点、天气情况等；- 断路器的型号、安装日期、近期是否有过维护保养等；- 断路器近期的操作记录、工作状态等；- 近期是否有过类似故障的发生，以及相关处理方法等。
3. 建立故障现象清单根据调查所得的信息，建立故障现象清单。
根据清单，分析与断路器拒绝合闸故障相关的因素，包括电气系统、机械结构、电子元件、操作系统等各个方面。
4. 进行实验检测根据故障现象清单，选择合适的检测方法，并进行实验检测。
在检测过程中，应注意记录所使用的检测设备、仪器等信息，以及检测时的环境因素。
通过实验检测，获取更多的故障信息，为确定故障原因提供依据。
5. 分析故障原因在进行实验检测之后，根据得到的故障信息，分析可能的故障原因。
对于每一种可能的原因，进行充分的推理和验证，以排除其他可能性，并找出主要的故障原因。
在此过程中，可以借助专业人员的建议和经验，进行更精确的分析。
6. 制定故障处理方案根据得到的分析结果，制定故障处理方案。
根据故障的严重程度和紧急程度，确定处理方案的优先级。
在制定方案时，应充分考虑人员安全、设备保护等因素，并与相关部门和专业人员共同讨论。
7. 实施故障处理方案按照制定的故障处理方案，组织实施相应的处理措施。
断路器无法合闸的原因
断路器无法合闸的原因断路器是电力系统中的重要组成部分，其作用是在电路中断开或闭合电流通道，以保护电器设备和人员安全。
但有时候会出现断路器无法合闸的情况，这可能会导致电力系统的故障和事故。
本文将从多个方面探讨断路器无法合闸的原因。
一、断路器故障1.触头接触不良触头接触不良是导致断路器无法合闸的最常见原因之一。
当接点表面氧化或污染时，会降低接触面积，从而导致接触不良。
此外，如果机械部件损坏或变形也会影响接触质量。
2.弹簧失效弹簧是使断路器能够正常开合的关键部件之一。
如果弹簧失效，就会导致机构无法正常工作。
弹簧失效的原因可能包括老化、腐蚀、损坏等。
3.机构故障机构故障也是导致断路器无法合闸的原因之一。
例如，摆杆、推杆等部件出现损坏或变形都可能影响机构正常工作。
二、电力系统故障1.过电流过电流是指断路器故障时，电流超过了额定值。
这可能会导致断路器保护动作并打开，使其无法合闸。
过电流的原因可能包括短路、负载过大等。
2.欠电压欠电压是指断路器所连接的线路或设备供电电压低于额定值。
这可能会导致断路器无法正常工作，从而无法合闸。
3.过热当断路器长时间工作或负载过大时，可能会导致机械部件和触点发热。
如果温度超过了允许范围，就会影响机构正常工作，从而导致断路器无法合闸。
三、操作错误1.误操作误操作是指由于人为因素导致的断路器无法合闸的情况。
例如，误将手动开关打到"分"位或者误将遥控信号发送到错误的设备。
2.未按规定操作未按规定操作也可能导致断路器无法合闸。
例如，在进行检修或维护时没有按照规定关停设备，并进行必要的安全措施。
四、其他原因1.环境条件恶劣环境条件恶劣也可能导致断路器无法合闸。
例如，高温、低温、高湿度等环境条件都可能影响机构和触点的正常工作。
2.设备老化设备老化是指断路器长时间使用后出现的各种问题。
例如，机械部件磨损、松动、变形等都可能影响机构正常工作，从而导致断路器无法合闸。
总结断路器无法合闸的原因有很多，包括断路器故障、电力系统故障、操作错误以及其他原因。
断路器无法合闸的原因
断路器无法合闸的原因引言断路器是一种用于保护电路和设备的重要装置，它能够在电流超过额定值时自动切断电路，起到保护作用。
然而，在使用过程中，有时会出现断路器无法合闸的情况。
本文将探讨一些常见的原因，解释为什么断路器无法合闸，并提供相应的解决方法。
原因一：过载过载是导致断路器无法合闸的最常见原因之一。
当电流超过断路器额定值时，断路器会自动切断电路以防止设备损坏或火灾等危险情况发生。
当过载发生时，断路器可能会被触发并跳闸，从而导致无法合闸。
解决方法： 1. 检查负载是否超出了断路器的额定值，如果是，则需要减少负载。
2. 检查是否有其他设备同时工作导致总负载超过了额定值，需要调整工作方式或增加额外的电源线。
原因二：短路短路是另一个常见的导致断路器无法合闸的原因。
短路是指电流在不正常的路径上短路流动，通常是由于电线之间的接触不良或设备出现故障引起的。
当短路发生时，断路器会立即跳闸以保护电路和设备。
解决方法： 1. 检查电线是否有损坏或裸露部分，修复或更换受损的电线。
2. 检查设备是否有故障，如发现故障设备应立即停用并进行修理或更换。
原因三：漏电漏电是指电流通过不正常路径（如人体）流向地面。
当漏电超过一定程度时，断路器会跳闸以防止触及危险。
解决方法： 1. 使用漏电保护器（RCD）来监测和切断漏电。
如果没有安装RCD，请考虑安装一个。
2. 检查设备和插座是否有漏电现象，修复或更换受损的部件。
原因四：老化和损坏长时间使用或外部环境条件恶劣可能导致断路器老化和损坏。
当断路器出现老化或损坏时，可能无法正常合闸。
解决方法： 1. 定期检查断路器是否存在老化迹象，如发现问题应立即更换断路器。
2. 确保断路器受到适当的保护，避免受到湿度、高温或其他有害环境的影响。
原因五：操作错误有时，断路器无法合闸是由于操作错误造成的。
例如，如果断路器被意外关闭或未正确操作，可能导致无法合闸。
解决方法： 1. 仔细阅读并遵循断路器的使用说明书，确保正确地操作断路器。
断路器拒绝合闸如何处理
断路器拒绝合闸如何处理断路器回绝合闸时，应首要查看操作电源电压(一般为220V)和合闸电源电压(一般为240V)。
断路器如电源电压不正常，应先处置后再合，假如还合不上应查看合闸回路保险及回路有无断线，查看操作机构拐臂是不是翻转，常闭接点是不是断开过早，并摆开阻隔刀闸，手动操作试验机构的敏捷性，如合不上，则告知检修人员进行处置。
如遇合之后再跳，即查看维护、操作回路、合闸回路、操作机构是不是滑脱。
断路器回绝跳闸，应按下述状况进行处置：1、操作机构回绝跳闸的开关制止投入运转。
2、当发觉开关的操作电源回路监督信号时，应到现场查看熔断器是不是熔断，其次，应查看信号继电器是不是误动，操作回路监督继电器是不是断线返回。
3、当一时查不出开关拒跳缘由，而假如开关拒跳会引起事故扩大时，应接受如下措施：(1)假如是35KV和6KV出线开关，则应手动跳开其开关，然后告知供用电处，由检修班加以处置。
(2)假如是110KV 开关和发电机出口开关，则应请示中调，申请停机处置。
(3)假如是引线开关和联络开关，则能够倒闸操作，改动其运转方式。
接受以上相应措施后准时汇报厂领导。
如发觉油开关严峻缺油或内部有放电声响时，则应认为开关现已不能平安地断开回路。
此时应接受下列措施：1、停止该开关的运用。
在停用时对35KV和6KV线路开关可用其他开关切断该开关所带负荷。
假如是110KV和发电机出口开关，则应调整负荷，使通过该开关的电流接近于0，然后断开该开关。
2、假如开关的发热不正常(110KV和35KV开关都应在巡回查看时用手触摸其温度，6KV开关主要是观看其颜色)，应加强监督，如温度连续上升，则应按事故处置，停止该开关的运用。
真空开关运转中发觉下列状况之一者，严禁进行分断操作：1、灭弧室管壳破损;2、灭弧室消失明显放电火花;3、操作机构卡涩;4、玻璃外壳的真空灭弧室内屏蔽罩氧化变色。
真空开关在预备投入运转前发觉下列状况之一者，严禁合闸操作;1、灭弧室管壳破损;2、玻璃壳灭弧室内屏蔽罩氧化变色;3、操作机构卡涩真空开关分合操作中若发觉开关有严峻放电表象，应当即断开上一级开关，以免发生爆炸事故。
变电站断路器拒绝合闸故障处理
变电站断路器拒绝合闸故障处理一、背景介绍变电站是电力系统的重要组成部分，起着电能变换、传送和分配的作用。
而断路器则作为变电站中的重要设备，主要用于开关电路、保护电气设备和维护电力系统的运行安全。
然而在实际运行中，我们可能会遇到断路器拒绝合闸的故障情况，这给电力系统的正常运行带来了一定的困扰和安全隐患。
接下来，我将从故障原因、处理方法和预防措施等方面对此问题展开分析。
二、故障原因1. 断路器内部故障。
断路器在长期运行中，由于维护不到位、老化、积尘等原因，可能会出现电器元件损坏、接触不良或烧损等故障，这些故障会导致断路器无法正常闭合。
2. 外部干扰。
变电站周围环境的恶劣条件，如强电磁场的干扰、电力设备的雷击、油污等，都可能影响断路器的正常运行，引起其拒绝合闸。
3. 切换操作不当。
断路器在合闸操作时，如果切换速度过快、操作力度不足或超过额定电流等，都可能导致合闸失败。
三、故障处理方法1. 检查内部故障。
首先需要对断路器内部进行仔细检查，包括电器元件的检测和更换、接触器的清洁和调整等。
同时，需要检查并修复掉电器设备的故障，以恢复其正常运行。
2. 排除外部干扰。
针对外部干扰，可以采取屏蔽措施，如增加金属屏蔽罩、安装避雷器等，以减少干扰对断路器的影响。
同时，还需要对变电站周围环境进行清理和检修，保持其良好的工作状态。
3. 合闸操作调整。
对合闸操作过程进行调整，确保操作速度、力度适宜，并遵循合闸规程。
此外，还要注意断路器的额定电流，在合闸操作中不得超过其额定值。
四、预防措施1. 定期检修和养护。
对变电站设备进行定期的检修和养护是预防断路器拒绝合闸故障的重要手段，可以及时发现并修复其中的隐患问题。
2. 增加保护设备。
在变电站内部增加过流保护、差动保护等设备，可以提高电力系统的安全性能，减少断路器故障的发生。
3. 提高操作人员素质。
加强操作人员的培训和技能提升，使其熟悉断路器的工作原理和操作规程，能够正确、规范地操作断路器，以预防合闸故障的发生。

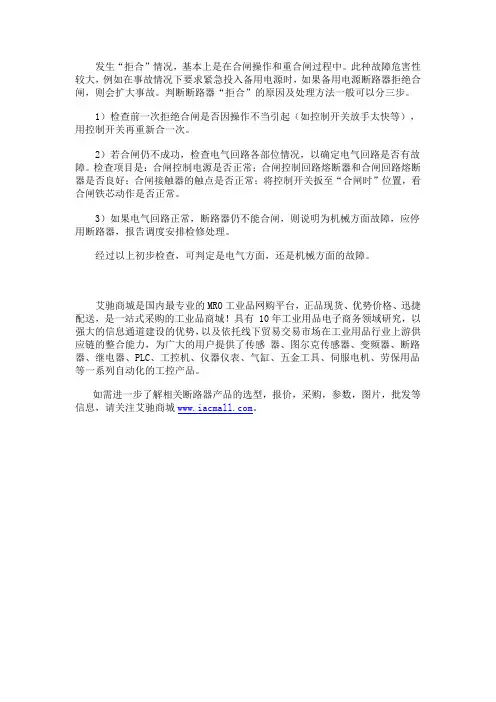

断路器拒合的原因及处理方法
发生“拒合”情况，基本上是在合闸操作和重合闸过程中。
此种故障危害性较大，例如在事故情况下要求紧急投入备用电源时，如果备用电源断路器拒绝合闸，则会扩大事故。
判断断路器“拒合”的原因及处理方法一般可以分三步。
1）检查前一次拒绝合闸是否因操作不当引起（如控制开关放手太快等），用控制开关再重新合一次。
2）若合闸仍不成功，检查电气回路各部位情况，以确定电气回路是否有故障。
检查项目是：合闸控制电源是否正常；合闸控制回路熔断器和合闸回路熔断器是否良好；合闸接触器的触点是否正常；将控制开关扳至“合闸时”位置，看合闸铁芯动作是否正常。
3）如果电气回路正常，断路器仍不能合闸，则说明为机械方面故障，应停用断路器，报告调度安排检修处理。
经过以上初步检查，可判定是电气方面，还是机械方面的故障。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关断路器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
断路器分合闸不到位的原因分析及防范
断路器分合闸不到位的原因分析及防范摘要：现今的电力系统运行中，还是会存在很多的问题使得电力系统出现故障，其中110kV断路器分合闸不到位就是最为常见的电力系统故障问题，这种故障的发生极大的影响了电力系统的安全稳定运行。
所以我们必须研究其发生的原因，并提前做好防范措施，以免影响到电力系统的发展。
基于此，本文将对110kV断路器分合闸不到位的原因进行详细的分析和探究，并提出对应的防范措施，以便为电力行业的快速长久发展提供帮助。
关键词：110kV断路器；分合闸不到位；原因分析；防范措施众所周知，在电力系统的正常运行中，各种故障问题的发生是不可避免的。
而110kV断路器分合闸不到位就是最为常见的一种故障问题，其在影响设备的正常运行的同时，还会对电力系统的安全。
稳定运行带来不利影响，进而降低了电力行业的整体发展效率。
导致110kV断路器分合闸不到位现象出现的原因有很多，例如：断路器自身装置存在缺陷、断路器运行两件存在磨损、老化现象以及断路器维修保养不及时等。
为此，我们需要根据实际的情况探讨出110kV断路器分合闸不到位原因，进而才能提出相应的解决对策，保障电力系统的工作效率与质量。
因此，下面本文就将对此问题进行研究，以供参考。
1、110kV断路器分合闸不到位的原因分析1.1断路器操动机构断路器的操动机构故障，主要是由于固定合闸储能弹簧位置的螺杆松动，弹簧位置紧固不充分，使其在能量存储和释放运动过程中同内壁发生不同程度上的摩擦，导致储能弹簧负荷增加，传递压力变得不平衡，加剧部件损坏。
断路器本体或者机构箱密封性不好，弹簧内部存在碎土或杂草，甚至野外线路中有小鸟在其中搭窝，也可能导致机械部件运行阻力增加，导致110kV断路器分合闸故障问题出现。
1.2断路器本体某变电站曾出现过一起因断路器本体出现故障导致断路器分合闸不到位的案例。
事后通过对断路器进行解体检查，断路器本体动触头上沿轴向存在明显的划痕现象，并且触头表面和压气缸外表面接触部位存在凸起物；A相和空心金属提升杆的中间触头中密封圈发生损坏，很可能是分合过程中对密封圈产生切削作用，使密封圈发生损坏；B相解体发现，在导向环单向阀位置上覆盖一层铁屑，在金属提升杆分合闸运动中，对导向环产生一定的切削作用，这样可能导致两者之间运行阻滞，断路器无法正常分合到位；断路器绝缘拉杆和两端金属接头连接中，并未采取有效的防脱落措施，所以可能连接不紧密，导致断路器在分合闸运动中，受到瞬间扭力作用和影响，金属提升杆和绝缘提升杆无法正常运动，螺纹连接松动，严重情况下提升杆和金属接头脱落。
断路器拒绝合闸的原因和处理方法
断路器拒绝合闸的原因和处理方法断路器是电力系统中一种重要的电器设备，用于保护电力系统的安全运行。
在断路器的运行中可能会出现断路器拒绝合闸的问题，这将会对电力系统的正常运行造成很大的影响。
因此，了解断路器拒绝合闸的原因和处理方法，对于保障电力系统稳定运行至关重要。
本文将详细介绍断路器拒绝合闸的原因和处理方法，以便相关人员能够对断路器的拒绝合闸问题有更加深入的了解。
一、断路器拒绝合闸的原因1.断路器机构故障断路器机构故障是导致断路器拒绝合闸的主要原因之一。
断路器机构包括断路器的操作机构和传动机构，如果机构存在故障，会导致断路器无法正常合闸。
2.断路器接触不良断路器接触不良是造成断路器拒绝合闸的常见原因之一。
断路器接触不良会导致电流无法正常传输，从而影响断路器的合闸。
3.断路器绝缘损坏断路器绝缘材料的损坏会导致断路器绝缘强度下降，使得断路器合闸时易产生电弧，从而影响合闸的可靠性。
绝缘损坏的原因包括过电压、过电流、潮湿等。
4.线路过载如果线路过载，断路器在合闸时容易产生电弧，从而影响断路器的合闸。
由于过载会使电流增大，过载过程中会产生较大的电弧，容易造成断路器机构受到冲击而不能启动或合闸。
5.市电故障市电故障是突然发生的，如果市电停电或者电压波动，都会影响断路器的正常工作。
断路器在合闸前需要先经历一个闭锁时间，如果市电故障时刚好在闭锁时间内，断路器就会拒绝合闸。
6.其他原因除了以上几种原因外，还有一些其他的原因也可能导致断路器拒绝合闸，比如断路器恢复时间过长、断路器用电器故障等。
二、断路器拒绝合闸的处理方法1.检查机构如果断路器机构存在故障，可进行维修或者更换机构部件。
尤其需要注意的是检查断路器的操作机构和传动机构，尝试使用机构手柄操作，观察是否能够发动，以找出故障原因。
2.清理接触部分断路器接触不良时，需要清理接触部分，以确保接触良好。
断路器控制柜中应有专门的接触压力调节器或接触清洗调整器，通过对接触压力进行调整或清洗调整，可以解决接触不良的问题。
断路器拒绝合闸故障的分析、判断与处理
断路器拒绝合闸故障的分析、判断与处理断路器是电力系统中保护电路安全稳定运行的重要设备。
当电路出现故障时，断路器需要迅速切断故障电路，以防止对电路和设备产生不可逆的破坏。
然而，在某些情况下，断路器可能会出现拒绝合闸的故障，这会导致电路无法正常恢复供电，引起用户的不安和损失。
本文将分析、判断和处理断路器拒绝合闸故障的原因和方法。
一、故障原因1. 电路过载：当电路负载过大，电流超过了断路器的额定电流，断路器便会自动跳闸，切断电路。
2. 短路故障：当电路发生短路故障时，断路器也会跳闸，以保护电路安全。
3. 断路器机构故障：断路器机构故障可能导致断路器无法进行正常的合闸和跳闸操作。
4. 断路器接线故障：断路器接线松动或接触不良，可能导致电路无法正常通电，也会导致拒绝合闸故障。
5. 电压波动过大：当电网电压波动过大时，断路器可能会出现拒绝合闸的故障，因为断路器需要稳定的电压才能正常运行。
二、故障判断通过以下检查和测试，可以初步判断出断路器拒绝合闸故障的原因：1. 检查电路是否过载或出现短路故障，如发现故障应及时消除。
2. 检查断路器机构是否正常工作，如发现机构损坏或缺陷，应及时更换或修理。
3. 测试断路器控制回路和接线，确保接触良好，不松动，不接触不良。
4. 测试电网电压，查看电压是否稳定，符合断路器操作要求。
三、故障处理1. 处理过载和短路故障：如果断路器被过载或者短路故障所触发导致不能合闸，可以先消除这些故障，然后进行合闸操作。
2. 处理机构故障：如果检测出断路器的机构有缺陷，应及时更换或维修机构。
3. 接线、接触不良处理：如果发现接线、接触不良，应及时清洗、修复，确保良好的接触。
4. 电网电压稳定：如果电压波动过大导致断路器无法正常合闸，可采取升压稳压等措施，保证电压稳定，达到断路器正常操作条件。
总之，断路器是电力系统中非常重要的设备，出现拒绝合闸故障时，应及时排除故障原因，确保电力系统安全、稳定、正常运行。
断路器拒绝合闸的原因和处理方法
断路器拒绝合闸的原因和处理方法
断路器拒绝合闸的原因包括：
(1)操作不当或重合闸回路未启动。
(2)合闸电源消失。
(3)就地控制箱内合闸电源小开关未合上或断路器合闸闭锁。
(4)断路器操作控制箱内“远方一就地”选择开关在就地位置。
(5)控制回路或同期回路断线。
(6)合闸线圈及合闸回路继电器烧坏。
(7)操作继电器故障或控制把手失灵。
(8)其他机械方面故障，如传动机构连杆松动、脱落，合闸铁芯卡涩，断路器分闸后机构没复位。
检查和处理断路器拒绝合闸的方法为：
(1)用控制开关再合一次，以检查是否因操作不当或重合闸回路未启动；
(2)若是合闸电源消失，运行人员可更换合闸回路熔断器或试投小开关。
(3)试合就地控制箱内合闸电源小开关。
(4)将断路器操作控制箱内“远方一就地”选择开关放至远方的位置。
(5)若属上述(4)、(5)、(6)、(7)、(8)的情况，应通知专业人员进行处理。
(6)当故障造成断路器不能投运时，应按断路器合闸闭锁的方法进行处理。
断路器拒绝分闸的原因及处理方法正式版
断路器拒绝分闸的原因及处理方法正式版断路器是电力系统中的一种重要保护设备，其主要功能是在电流超过额定值时，及时切断电路，以保护电力设备和线路的安全。
然而，在实际应用中，有时候会出现断路器拒绝分闸的情况，这给电力系统的正常运行带来很大的困扰。
下面将从技术、设备及操作等多个方面，对断路器拒绝分闸的原因及处理方法进行详细分析。
一、技术原因：1.压力释放不平衡：断路器的金属接触件在分合闸过程中，由于操作失误或元器件老化等原因，导致压力释放不平衡。
这样就会造成断路器分闸时由于压力释放不完全而拒绝分闸。
解决这个问题可以通过检查和维护断路器，及时更换老化的元器件，以确保正常的压力释放。
2.零序电流不平衡：断路器拒绝分闸的另一个原因是电流的不平衡，特别是零序电流不平衡。
零序电流不平衡会导致继电器保护失灵，造成断路器无法正常分闸。
解决这个问题的方法是安装零序电流检测装置，及时检测零序电流的不平衡，并采取相应的补偿措施，确保电流平衡。
二、设备原因：1.机械故障：断路器机械部分的故障是造成拒绝分闸的主要原因之一、例如，机构卡涩、弹簧松弛、螺丝松动等问题，会导致断路器无法正常分闸。
处理这类问题的方法是检查和维护机械部分，及时修复故障，确保机构灵活可靠。
2.电气故障：断路器电气部分的故障也会导致拒绝分闸。
比如，触头弯曲、触点烧蚀、电磁铁故障等，都可能影响断路器的正常分闸。
解决这类问题的方法是检查和更换故障部件，确保电气部分的正常工作。
三、操作原因：1.操作不当：断路器的操作是导致拒绝分闸的一个常见原因。
比如，操作速度过快导致连锁失效，或者操作不到位导致机构无法正常工作等。
解决这个问题的方法是加强操作人员的培训，确保操作正确、到位，并严格按照操作规程进行操作。
2.频繁分闸：频繁分闸也是断路器拒绝分闸的一个原因。
频繁分闸会导致电弧磨损加剧，使得断路器无法正常分闸。
解决这个问题的方法是减少不必要的分闸操作，并合理规划电力系统的运行模式。
高压断路器的拒分和拒合的原因及解决方法
变电所中对负荷的停、送电的操作，关键的设备是高压断路器，它的好坏直接决定整个变配电系统能否正常运行，是高压供、配电系统中最容易出现故障的薄弱环节，影响高压断路器不能正常工作的因素很多，主要存在于人为因素和设备自身因素等诸多原因，主要归纳为如下几点原因：１、高压断路器无法正常合闸送电，称为高压断路器开关的拒合现象，此现象在事故现场中经常出现。
２、高压断路器无法正常分闸停电，称为高压断路器的拒跳现象，在现场事故处理中，此现象较普遍存在。
３、还有影响断路器不能正常分、合闸现象，是由于合闸、跳闸熔断丝熔断、保护干线断线、控制开关失灵损坏等很多原因，由于这些原因在现场事故处理中很容易判断和解决，在这里就不再详细叙述了。
如何保证它可靠安全的运行，是变电所设备管理工作中的首要问题。
下面就变电所出现的高压断路器拒合、拒跳故障现象结合实际，说明一下它的解决方法。
一、高压断路器拒合原因分析１、高压断路器拒合现象高压开关柜经检修调试以后，变电所值班员操作高压断路器时，第一次合闸和分闸操作均能正常动作，但当第二次合闸时，就产生拒合现象。
事故警报均正常动作，发出声响和提示信号。
２、高压断路器拒合原因分析现场检查保护回路接线均和原图纸相符，检修过程没有出现更换设备和变换接线的情况，这到底是什么原因呢？经检查发现，只要高压断路器一分闸，防跳继电器ＴＢＪ就吸合并保持。
ＴＢＪ是在高压断路器分闸时靠其电流线圈启动的。
启动后，ＴＢＪ常开触点闭合，信号灯高压断路器的拒分和拒合的原因及解决方法张莉 宁夏固原供电局ＬＤ与ＴＢＪ电压线圈两端串联，因此２２０Ｖ控制电源加在ＬＤ与ＴＢＪ电压线圈两端。
ＬＤ为节能型信号灯，其等效电阻约２２ｋΩＴＢＪ为中间继电器ＤＺＢ－１５Ｂ／２２０Ｖ、０．５Ａ型，其电压线圈直流电阻为９ｋΩ。
经过查找资料并计算得出，ＬＤ两端电压为１５６Ｖ，ＴＢＪ两端电压为６４Ｖ，现场实测与计算基本相符，此中间继电器的返回电压按出厂标准为不小于额定电压的３％，由此可见，造成第二次合闸时的拒合现象是由于ＴＢＪ电压线圈有足够的保持电压，因此切断了合闸回路。
分析断路器拒动故障原因与改进方法
分析断路器拒动故障原因与改进方法发布时间：2021-06-30T01:11:47.876Z 来源：《河南电力》2021年3期作者：黄子杰[导读] 断路器能够保证用电设备和电网进行有效连接，并向其提供通断保护功能，是电力系统中的重要组成部分。
（中国南方电网佛山供电局广东佛山 528000）摘要：断路器能够保证用电设备和电网进行有效连接，并向其提供通断保护功能，是电力系统中的重要组成部分。
当电力系统出现空载、短路、超载等故障时，断路器运行都达到较高可靠水平，对电气设备展开保护。
但是，在实际应用过程中，继电器受到周围机械或环境因素的影响，而出现拒动故障，严重阻碍电力系统的安全平稳运行。
基于此，文章以优化断路器运行效果为导向，首先对断路器拒动故障常见类型进行归纳；其次，基于变电站中的断路器拒动故障实例，说明故障情况；最后，结合拒动故障特征提出改进断路器拒动故障的预防与处理方法。
关键词：断路器；应对措施；供电系统；储能弹簧；拒动故障引言目前，社会生产与居民生活对于供电质量提出更高要求，提高供电系统整体运行安全性与稳定性具有重要意义。
断路器作为电力系统中的重要组成部分，主要向供电系统提供保护与隔离功能，而断路器拒动则属于电力系统运行过程中的严重故障类型。
尤其是高压供电系统中的断路器拒动故障会严重威胁整体电力系统的稳定运行，一旦断路器出现拒合问题时，就会延长断电时间；断路器出现拒分问题时，进一步扩大原有的故障范围，容易发生越级跳闸故障。
文中以分析断路器拒动故障原因为出发点，通过对拒动故障的预测与处理，为供电系统正常平稳运行提供理论支持。
1断路器拒动故障常见原因断路器是电力工业中常用的电力设备。
断路器的主要功能是通过打开和关闭触点来控制断电或为线路通电。
使用断路器能够大大提升线路运行稳定性与可靠性，主要原因在于一旦线路短路或由线路中电流增加引起的其他故障，断路器会自动断开，以免过大电流对线路及相关电力设备产生更大范围的破坏，以确保电力系统正常平稳运行，图1为断路器。
高压断路器合闸失灵原因及处理
高压断路器合闸失灵原因及处理（1）原因：1）操作不当。
2）合闸于故障线路，保护后加速动作跳闸。
3）开关传动机构和操动机构机械故障。
（2）处理方法：1）操作不当。
①检查有无漏装合闸保险。
②控制开关是否复位过快或未扭到位。
③对装有并列装置者，应检查有无漏投并列装置。
④检查是否按自投装置的有关要求操作。
2）合闸于故障线路。
①对于后加速保护环节的开关，将有信号发出。
②对无后加速环节的开关，无信号发出，则应观察电流表有无因短路电流出现而引起的冲击摆动，照明灯光是否突然变暗，电压表读数是否突然下降。
若有上述现象应立即停止操作，汇报给调度，以查明情况。
3）操作合闸电源故障。
①对电磁机构，合闸接触器不动作，对弹簧和液压操作机构，合闸铁芯不动作，说明操作回路不通。
②若为电磁机构，合闸接触器动作，而合闸铁芯不动作，说明无合闸电源。
③当控制开关扭到“合闸”位置时，如绿灯指示不发生变化，即仍进行闪光，合闸电流表无摆动，说明二次回路不通，其原因可能是：A. 合闸保险熔断或接触不良。
B. 合闸母线电压太低。
C. 合闸回路中的接点接触不良，这些接点是：控制开关的接点，油开关的常闭辅助触点，防跳继电器的常闭触点，液压操作机构的“合闸闭锁”微动开关接点，弹簧操作机构的“储能闭锁”辅助接点等。
D. 操作回路的接线端子松动，合闸接触器或合闸线圈断线。
E. 联络线路的合闸回路，同期继电器的接点不通，同期转换开关接触不良。
4）控制开关扭到“合闸”位置时，绿灯灭，红灯不亮；控制开关返回“合闸后”位置，红绿灯皆不亮。
①如果有事故音响信号发出，说明没有合上，可能是因为操作电源的保险熔断或接触不良。
②有没有发出事故音响信号，合闸电流表有摆动，则应检查开关是否已合上；检查红灯灯泡、操作保险是否良好；检查开关的常开辅助触点接触是否良好。
5）控制开关扭到“合闸”位置时，绿灯熄灭后复亮（或闪光），合闸电流表有摆动，主要问题有二：①合闸电源电压过低，合闸硅整流容量过小，以致操动机构未能将开关提升杆提起，传动机构动作没有完成。
断路器拒跳原因分析及处理步骤
断路器拒跳原因分析及处理步骤断路器不能正常分闸堵截电源，被称为断路器拒跳现象。
实践经验标明，拒跳现象较遍及存在于电力体系的运转过程中。
断路器拒跳现象具有以下特征：榜首、变电站运维维修人员进行正常操作企图断开断路器时，断路器不能被分开。
第二、断路器拒跳是因为负荷过大或发生故障而致使的一种保护动作，当发生严重故障时，假如呈现断路器拒跳，则极有也许会形成越级跳闸，乃至致使全部电力体系崩溃。
第三、假如主变压器发出沉重的反常噪音时，则阐明其正处于超负载运转的状况，进而能够标明发生故障的断路器仍处于拒跳状况。
2断路器拒跳原因分析通常状况下，形成断路器发生拒跳的因素有两个：一个是操作机构的机械有些发生故障，另一个是操作回路发生的电气故障。
断路器拒跳现象发生时，变电站操作人员首先应根据灯火信号的指示，对跳闸回路是不是处于无缺状况进行判断。
若赤色指示灯不亮，就标明跳闸回路处于断路状况。
这种状况下，需求查看操作熔丝是不是发生熔断现象或许呈现接触不良疑问，还要对防跳继电器的线圈、操作回路、以及灯具的实践状况进行查看。
当操作电源处于良好状况，跳闸线圈处的电压高于额外电压、操作电压低于额外电压，跳闸的铁芯损坏、掉落以及跳闸线圈的损坏等疑问也会形成跳闸铁芯无法正常弹起。
假如跳闸铁芯以及其余部件均处于良好状况，断路器却发生拒跳现象，则极有也许是因为传动连杆的销子发生脱离形成的。
3断路器拒跳故障处理办法经过对断路器拒跳现象特征和因素进行剖析，能够找出相应的疑问处理方法。
当运维维修人员正常操作断路器，断路器发生拒跳现象时，若疑问比较严重时，运维维修人员可测验手动分闸。
若疑问不是很严重，且处于可控规模以内，运维维修人员可对断路器的分闸回路进行查看，并根据电源状况来判断分闸回路中是不是存在断开点，若回路中不存在断点，则是断路器本身发生了故障，应对断路器进行维修或替换。
当断路器保护动作引发了拒跳现象时，运维维修人员应首先对保护跳闸压板的接触状况进行查看。
断路器拒绝合闸故障处理
断路器拒绝合闸故障处理断路器拒绝合闸常见的故障是在远方操作断路器时拒绝合闸，此种故障会延迟事故的消逝，有时甚至会使事故扩大。
断路器拒绝合闸时，应首先检查操作电源的电压值，如不正常，应先调整电压，再行合闸。
当操作把手置于合闸位置时，绿灯闪光，合闸红灯不亮表计无指示，喇叭响，断路器机械位置指示器仍指在分闸位置，则可断路器未合上这可能是合闸时间短引起，此时可再试合一次（时间长一些）；也可能是操作回路内故障或操作机构卡住，此时应作如下处理：1、操作回路内故障。
假如操作把手置于合闸位置而信号灯的指示不发生变化，此时，可能是掌握开关接点，断路器帮助接点或合闸接触器接点接触不好，中间继电器接点熔焊而烧坏合闸线圈，同期开关未投入等造成，待消退设备缺陷后，再行合闸。
假如跳闸绿灯熄灭而合闸红灯不亮，则可能是合闸红灯灯泡烧坏，应更换灯泡。
2、操作机构卡住。
假如掌握开关和合闸线圈动作均良好，而断路器呈跳动现象（跳闸绿灯熄灭后又重新点亮），此时操作电压正常，这种现象说明操作机构有故障，例如操作机构机械部分不敏捷或调整不精确，挂钩脱扣等，则应将操作机构修好或调整后，再行合闸。
当操作把手置于合闸位置时，跳闸绿灯闪光或熄灭合闸红灯不亮，表计有指示，机械分合闸位置指示器在合闸位置，则可断路器已合上。
这可能是断路器帮助接点接触不好，例如常闭接点未断开，常开接点未合上，到使绿灯闪光和红灯不亮；也可能是合闸回路断线及合闸红灯烧坏。
此时操作人员将断路器断开，消退故障后再合闸。
断路器合闸后，跳闸绿灯熄灭，合闸红灯瞬时光明又熄灭跳闸绿灯闪光且有喇叭响，则可断路器合上后又马上自动跳闸了。
这可能是操作机构拐臂的三点过高，因振动而使跳闸机构脱扣；也可能是操作电源的电压过高，在操作投弹手置于合闸位置时发生剧烈冲击，使挂钩未能挂隹或操作投弹手返回太快。
此时，应调整好拐臂的三点位置和操作电压后，再行合闸。
如何对高压断路器的拒动现象进行处理
谈如何对高压断路器的拒动现象进行处理高压断路器是电力系统中用来接通、分断电器和保护设备的执行者。
无论在电气设备空载、荷载、还是发生短路故障时，它都应能可靠地工作。
但是,由于它的操作非常频繁,受机械因素与电气因素的影响，经常会出现拒动现象，会造成延长送电时间或造成越级跳闸扩大事故和停电范围，甚至会造成系统解列。
一、断路器拒绝合闸的故障判断与处理发生“拒合"情况，基本上是在合闸操作和重合闸过程中，拒合的原因主要有两方面，一是电气方面故障，二是机械方面故障。
寻找断路拒合的原因及处理方法,一般可分为以下三步。
第一步，用控制开关再重新合闸一次,目的检查上一次拒合闸是否因操作不当引起的。
第二步,检查拒合原因与故障部位是否由电气回路一般故障引起，其方法如下。
（1）检查合闸控制回路,如绿灯亮，可将控制开关扳至“合闸”位置，如绿灯闪光，合闸电流表指示剧增，合闸铁芯动作，但仍不能合闸时,说明是机械性故障.若合闸铁芯不动作，则表示是合闸回路不通的电气故障.（2)若绿灯不亮（灯泡如良好），则应检查合闸控制电源是否正常，合闸控制熔丝是否断开，合闸熔断器接触是否良好。
合闸接触器触点是否正常（如电磁机构）;对于液压机构、弹簧机构应检查合闸线圈带电与否等电气回路断开或接触不良故障。
第三步，如果电气回路正常，断路器仍不能合闸，则说明机械方面故障。
当一时不能排除时，应汇报值长或调度。
必要时可以旁路断路器代送电（通知继电保护专责人调整保护定值）。
同时报告检查单位，将拒合断路器停用,检修处理。
1、电气方面故障。
电气方面故障可能有以下几方面.（1）右合闸操作前，绿灯指示灯不亮，应检查指示灯泡和灯具是否良好,或控制回路是否断开及操作电压是滞过低。
（2）如合闸操作前绿灯亮，不能合闸，则应检查合闸控制回路是否断开（或防跳继电器常闭触点接触不良,或控制开关触点未接通）。
(3）当操作合闸后，红灯不亮，绿灯闪光，有事故音响,说明操作手柄位置和断路器位置不对尖，断路器未合上，春主要原因如下：①合闸回路熔断器的熔丝熔断或接触不良；②合闸接触器未动作；③合闸线圈发生故障.(4)当操作断路器合闸后，绿灯熄灭，红灯亮,但瞬间红灯又灭，绿灯闪光，有事故音响，说明断路器合上后又自动跳闸，其原因可能是断路器合在故障线路上造成保护动作跳闸。
变电站断路器拒绝合闸故障处理范文（二篇）
变电站断路器拒绝合闸故障处理范文变电站断路器是电力系统中的重要设备，其作用是在电力系统发生故障或需要维护时切断电流，保护电力设备和人身安全。
然而，有时候断路器会出现拒绝合闸的故障，导致电力系统无法正常运行。
本文将详细介绍变电站断路器拒绝合闸故障的处理方法。
一、故障现象描述变电站断路器拒绝合闸故障是指断路器在合闸操作时无法完成闭合，无法重新供电。
具体表现为断路器合闸时触头间距无法接触，无法形成闭合回路。
这种故障会导致电力系统停电，严重影响生产和生活。
二、可能的原因分析1. 接触不良：断路器的触头可能由于长期使用而磨损或腐蚀，导致合闸时无法接触。
另外，触头的松动也会导致接触不良。
2. 电气故障：断路器的线圈或控制回路可能存在故障，导致合闸操作无法完成。
3. 机械故障：断路器的机械部件可能损坏或松动，导致断路器无法正常合闸。
4. 外部原因：灰尘、潮气等外部环境因素可能影响断路器的正常运行，导致合闸操作失败。
三、故障处理方法1. 检查触头接触情况：首先，断开断路器的电源，然后仔细检查触头的接触情况。
如果触头有磨损或腐蚀的情况，需要进行清洁或更换。
另外，还要检查触头是否松动，必要时进行紧固。
2. 检查电气回路：检查断路器的线圈和控制回路是否存在故障。
可以使用万用表等工具进行测量和测试，查看电气部件是否正常工作。
如果发现故障，应及时修复或更换。
3. 检查机械部件：检查断路器的机械部件是否损坏或松动。
特别要注意断路器的机构和传动部件是否正常运转。
如果发现机械故障，应及时进行维修或更换。
4. 清洁断路器：如果外部环境因素导致断路器无法合闸，可以使用清洁剂将断路器的表面和内部进行清洁。
清洁过程中要注意不要对断路器的电气部件造成损坏。
5. 增加保护措施：为了防止断路器拒绝合闸的故障再次发生，可以考虑增加保护措施。
例如，在断路器的控制回路中增加过流保护或过载保护装置，及时发现并解决故障。
四、故障处理注意事项1. 安全第一：在处理断路器拒绝合闸故障时，一定要确保安全。
断路器拒绝合闸故障的分析、判断与处理
断路器拒绝合闸故障的分析、判断与处理背景介绍断路器是电力系统中常见的一种电器设备，主要作用是在电路中发生故障时切断电路，以保障电器设备和人身安全。
然而，在正常使用的过程中，断路器可能发生各种故障，如断路器拒绝合闸故障。
那么，断路器拒绝合闸故障是什么原因造成的，如何判断和处理呢？原因分析在断路器拒绝合闸故障中，常见的原因有以下几种：1.过载断路器在承受电路负载时，会表现出合闸拒绝的现象。
这是因为断路器过载而导致的，即负载电流超出了断路器额定电流，断路器无法处理如此大的负载电流，因此拒绝合闸。
2.故障电流在电路故障的情况下，断路器也可能发生拒绝合闸的故障。
故障电流过大，会导致断路器感知到电路过载，断路器会自动切断电源，避免电路烧毁，不再进行合闸操作。
3.电池老化在断路器中，电池承担着蓄电和电源供应的作用，电池老化后无法提供足够的电力，因此断路器在合闸时无法正常运转。
判断方法在日常维护中，如何判断断路器拒绝合闸的具体原因，以下为简单介绍：1. 计算负载电流首先，需要计算出电路中的负载电流，确认是否超过断路器的额定电流。
如果负载电流过大，需要减少电器设备使用房间或者增大断路器额定电流。
2.检测电路故障如果计算负载电流正常，而断路器仍拒绝合闸，则需要检测电路中是否存在故障。
通过检测电路中的各个部分是否正常，如电线连接是否松动、短路等原因，排除电路故障的情况。
3.更换电池如果确定负载电流和电路中不存在故障，需要考虑更换断路器中的电池。
当电池老化后无法提供足够的电力时，断路器无法正常运行，出现拒绝合闸的情况。
处理方法处理断路器拒绝合闸的故障，以下是具体步骤：1.调整负载如果负载电流过大，需要调整负载电流。
可通过减少电器设备使用或者增大断路器额定电流的方式。
2.检测电路故障如果判断为电路故障，需要检测并排除电路故障，如检查电线连接是否松动、短路等原因。
3.更换电池如果电池老化导致断路器无法运转正常，需要更换电池以恢复断路器的正常使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断路器拒绝合闸的原因和处
理方法(正式)
Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
断路器拒绝合闸的原因包括：
(1)操作不当或重合闸回路未启动。
(2)合闸电源消失。
(3)就地控制箱内合闸电源小开关未合上或
断路器合闸闭锁。
(4)断路器操作控制箱内“远方一就地”选择开关在就地位置。
(5)控制回路或同期回路断线。
(6)合闸线圈及合闸回路继电器烧坏。
(7)操作继电器故障或控制把手失灵。
(8)其他机械方面故障，如传动机构连杆松动、脱落，合闸铁芯卡涩，断路器分闸后机构没复位。
检查和处理断路器拒绝合闸的方法为：
(1)用控制开关再合一次，以检查是否因操作不当或重合闸回路未启动；
(2)若是合闸电源消失，运行人员可更换合闸回路熔断器或试投小开关。
(3)试合就地控制箱内合闸电源小开关。
(4)将断路器操作控制箱内“远方一就地”选择开关放至远方的位置。
(5)若属上述(4)、(5)、(6)、(7)、(8)的情况，应通知专业人员进行处理。
(6)当故障造成断路器不能投运时，应按断路器合闸闭锁的方法进行处理。
请在这里输入公司或组织的名字
Please enter the name of the company or organization here。
