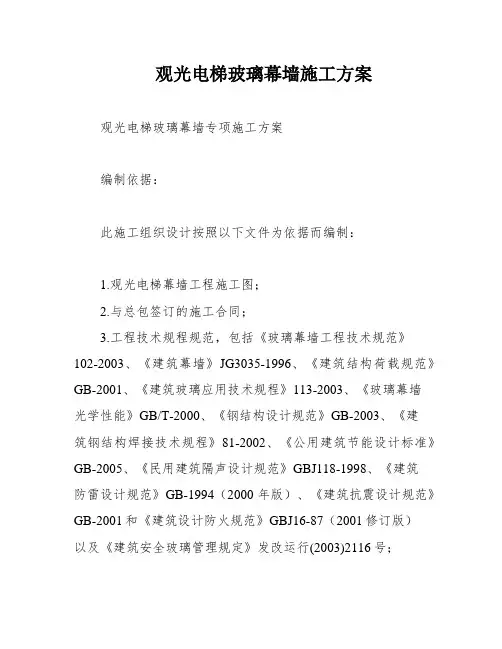

观光电梯玻璃幕墙施工方案
![观光电梯玻璃幕墙施工方案](https://img.360docs.net/img2e/15do84ss6b03n2q7wrx3i515hxzkihy0-e1.webp)
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
观光电梯玻璃幕墙施工
方案
Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】
观光电梯玻璃幕墙
专项施工方案
编制人:
审核人:
编制日期:
哈尔滨艺峰装饰工程有限公司
1、编制依据
、编制依据
此施工组织设计按照以下文件为依据而编制:
(1)、观光电梯幕墙工程施工图
(2)、与总包签订的施工合同
(3)、工程技术规程规范
《玻璃幕墙工程技术规范》 JGJ102-2003
《建筑幕墙》 JG3035-1996
《建筑结构荷载规范》 GB50009-2001
《建筑玻璃应用技术规程》 JGJ113-2003
《玻璃幕墙光学性能》 GB/T18091-2000
《钢结构设计规范》 GB50017-2003
《建筑钢结构焊接技术规程》 JGJ81-2002
《公用建筑节能设计标准》 GB50189-2005
《民用建筑隔声设计规范》 GBJ118-1998
《建筑防雷设计规范》 GB50057-1994(2000年版)《建筑抗震设计规范》 GB50011-2001
《建筑设计防火规范》 GBJ16-87(2001修订版)
《建筑安全玻璃管理规定》发改运行(2003)2116号(4)、材料标准
《钢化玻璃》
《中空玻璃》 GB/T11944-2002
《镀膜玻璃第二部分低辐射镀膜玻璃》 GB/
《建筑用硅酮结构密封胶》 GB16776-2005
(5)、安装质量检验及验收标准
《玻璃幕墙工程质量检验标准》 JGJ/T139-2001
《建筑装饰装修工程质量验收标准》 GB50210-2001
《建筑工程施工质量验收统一标准》 GB50300-2001
《钢结构工程施工质量验收规范》 GB50205-2001
《建筑钢结构焊接规程》 JGJ81-2002
《建筑密封材料试验方法》 GBT13477-2002
《建筑工程施工测量规程》 DBJ01-21-95
《工程测量规范》 GB50026-93
(6)、施工管理类
《建筑施工高处作业安全技术规程》 JGJ80-91
《建设工程施工现场供用电安全规范》 GB50194-1993
《施工现场临时用电安全技术规范》 JGJ46-2005
《建筑施工门式钢管脚手架安全技术规范》JGJ128-2000
《建筑工程冬季施工规程》 JGJ104-1997
《工程网络计划技术规程》 JGJ/T121-1999
《消防安全疏散标志设置标准》 DBJ01-611-2002
《建筑工程施工现场安全防护、场容卫生、环境保护及保卫消防标准》
GBJ01-83-2003
(8)、国家现行有关强制性标准的规定。
(9)、产品出产地的相关规范与标准。
2、工程概况
、工程简介:
幕墙主要种类及分布位置
(1)玻璃部分
明框隔热玻璃幕墙
面材采用10+10A+10双钢化中空镀膜玻璃(外镀内白),立柱采用120x1120x4、120x120x4方管,横梁采用120x120x4方管。
3、幕墙安装施工流程
施工顺序:(预埋件的安装→)测量放线→连接件安装→主龙骨安装(→次龙骨安装)→安装面材(钢材、玻璃)→注胶→验收
4、施工工艺
4.1预埋件的埋设:
4.1.1埋件应埋设牢固,位置准确,埋件标高差不应大于10mm,埋件位
置与设计位置的偏差不应大于20mm。
4.1.2根据埋件施工图埋件分布的情况,对埋件进行编号,从1至若干个进
行埋设并以埋件检查表填写埋件埋设的情况。上下、左右、前后将埋
设的情况记录下来。
4.1.3预埋件在埋设过程中,要以多轴线进行埋设,相对来说轴线之间的精
确度足以满足埋件的几何尺寸,若以单轴线定位,丈量过程中尺寸误
差会积累,造成预埋件的偏位。
4.2测量放线
4.2.1以轴线作为基准线进行放线及校核现场结构及埋件尺寸,并确定主体
结构边角尺寸反馈给技术部及早进行边角龙骨分格尺寸调整。
4.2.2利用钢卷尺、经纬仪从原始轴线控制点、标高点引测辅助轴线。
4.2.3利用经纬仪对辅助轴线进行尺寸和角度复核,确保偏差在允许范围
内,并标识于层面。
4.2.4利用辅助轴线,依据纵向龙骨布置图,用钢卷尺、经纬仪定出每边边
角龙骨外表中心位置和每边中部龙骨外表中心点,复核后标识于层
面。
4.2.5利用激光铅垂仪从标识点向上垂直引测至幕墙顶部,校核后安装定位
钢丝,利用经纬仪进行双向正交校核后固定。
4.2.6水平控制:依据《玻璃幕墙施工技术规范》要求,其整幅水平标高偏
差≤5mm。
4.2.7幕墙分格轴线的测量放线与主体结构的测量放线配合,对误差进行控
制、分配、消化,不使其积累。
4.2.8每天定时校核,以确保幕墙的垂直及立柱位置的正确。
4.2.9放线的顺序:按土建方提供的控制点,测出轴线位置,经我方复测后
上、下放钢线,用经纬仪校核其准确性。幕墙支座的水平放线每二
个分格设一个固定支点,用水平仪检测其准确性,同样按中心放线
方法放出主梁的进出位线。
4.3连接件的安装
4.3.1连接件安装的质量与否关系到幕墙安装质量的一个重要环节。该部分工
作还应包含埋板的偏位处理,防雷的连接等。
4.3.2连接件与埋件通过焊接连接到一起。埋板偏差的需先按设计要求处理,
无埋板的需进行后埋处理,确保安全、经济又能满足相关规范要求。
4.3.3安装至少相邻三根竖料后,调平连接件并注意相邻竖料的平整(骨架调
平还可利用连接件调节孔进行调整)。
4.3.4焊接需确保安全、质量以及焊缝高度,及时除掉焊渣报验。验收合格
后,需进行防腐处理即涂刷防腐漆。
4.4主龙骨安装
4.4.1立柱是通过焊接与连接件连接固定。安装时,将竖骨料按节点图插在连
接件上。立柱之间连接采用插接件,完成竖骨料的安装,再进行整体调
平(调平范围横向相邻不少于3根,竖向相邻不少于2根)。
4.2.2相邻两根主梁安装标高偏差不大于3mm,同层主梁的最大标高偏差不
大于5mm。
4.3.3主梁找平、调整:主梁的垂直度可用吊锤控制,平面度由两根定位轴
线之间所引的水平线控制。安装误差控制:标高:±3mm、前后:±
2mm、左右:±3mm。
4.5次龙骨安装
4.5.1在进行横梁安装之前,横梁与竖龙骨之间焊接,再通过横料角码采用焊
接连接。注意竖向位置有防雷要求的需做好电气连通。
4.5.2同一层角码安装应由下向上进行,当安装完一层高度时,应进行检
查、调整、校正、固定,使其符合质量要求。
4.6玻璃安装
