电动汽车直流充电桩
毕业论文--电动汽车直流充电桩的设计
毕业论文--电动汽车直流充电桩的设计电动汽车直流充电桩的设计摘要随着电动汽车的快速发展，直流充电技术变得越来越重要。
本论文的目的是设计一个高效、可靠的电动汽车直流充电桩。
首先，我们会介绍直流充电桩的基本原理和工作原理。
然后，我们会详细讨论充电桩的硬件设计，包括充电桩的结构、电路设计和控制系统等方面。
接下来，我们会介绍充电桩的软件设计，包括充电桩的操作界面、通信协议和安全保护系统等方面。
最后，我们会对充电桩进行性能测试和评估，并提出改进和优化的建议。
关键词：电动汽车、直流充电桩、硬件设计、软件设计、性能测试、优化建议1. 引言随着环保意识的提高和市场需求的增加，电动汽车市场正在快速发展。
为了提供方便、高效的充电设备，直流充电桩成为了不可或缺的组成部分。
直流充电桩具有快速充电、高效能利用和智能化管理等优势，对电动汽车的发展起着至关重要的作用。
2. 直流充电桩的工作原理直流充电桩主要由输入接口、控制单元、充电转换器和输出接口等组成。
当电动汽车连接到充电桩时，输入接口负责与汽车的电池系统进行通信，控制单元负责控制充电过程，充电转换器负责将交流电转换为直流电，并通过输出接口向汽车充电。
3. 充电桩的硬件设计充电桩的硬件设计包括充电桩的结构设计、电路设计和控制系统设计等方面。
结构设计需要考虑充电桩的稳定性和耐用性，电路设计需要考虑电流保护和电压稳定等因素，控制系统设计需要考虑充电过程的控制和监测等功能。
4. 充电桩的软件设计充电桩的软件设计包括充电桩的操作界面设计、通信协议设计和安全保护系统设计等方面。
操作界面设计需要方便用户操作和显示相关信息，通信协议设计需要确保充电桩与汽车之间的数据传输可靠和安全，安全保护系统设计需要保证充电过程的安全和可靠。
5. 性能测试和评估为了验证充电桩的性能和可靠性，我们会进行性能测试和评估。
性能测试主要包括充电速度、效率和稳定性等方面的测试，评估主要是根据测试结果进行总结和分析，并提出改进和优化的建议。
直流充电桩和交流充电桩的区别
直流充电桩和交流充电桩的区别现在国家大力推广新能源电动汽车，各地政府优惠政策不断涌现，市民对电动汽车的认知度越来越高，电动汽车的销售量也翻倍增加。
但是对于电动汽车配套的充电桩选择还存在疑惑，如何选择合适爱车的充电设施成为大家关心的问题，圣纳充电桩生产企业给您详细的解答下关于直流电动汽车充电桩（快充）和交流电动汽车充电桩（慢充）区别。
直流电动汽车充电桩，俗称就是“快充”，它是固定安装在电动汽车外，与交流380V电网连接，可以为非车载电动汽车动力电池提供直流电源的供电装置。
直流充电桩的输入电压采用三相四线AC380V±15%，频率50Hz，输出为持续可调直流电，直接为电动汽车的动力电池充电，按照国标规定最大电压750V，最大电流250A。
由于直流充电桩采用三相四线制供电，可以提供足够的功率，输出的电压和电流调整范围大，可以实现快充的需求，30分钟能给小汽车充电到70%-80%的电量，一般家用小汽车或者轻客可选择20KW-30KW（SN-木IA500V60A)一体式直流充电桩；大巴车或者公交车可选择80KW-120KW分体式直流充电桩。
交流电动汽车充电桩，俗称就是“慢充“，有落地式和壁挂式两种，都可以固定安装在电动汽车外，与交流电网220V连接，输出电压220V，额定电流16A或者32A,为电动汽车车载充电机（即固定安装在电动汽车上的充电机）提供交流电源的供电装置，适合家用、公用，充电时间需要6个多小时。
可安装在小区停车位、户外公共停车场等需要充电的场合。
如今市场上面，直流充电桩的价位明显是高于交流充电桩。
圣纳电动汽车充电桩目前存在四种形式：落地式交流充电桩，一体式直流充电桩，分体式直流充电桩，壁挂式交流充电桩，客户可根据自己的车型选择合适的充电设施。
直流汽车充电桩解决方案
直流汽车充电桩解决方案直流汽车充电桩解决方案1. 引言直流电动汽车充电桩是展望未来的一项前沿技术，其快速充电特性使其成为电动汽车行业的重要发展趋势。
本文将介绍直流汽车充电桩的主要解决方案，并对其深度和广度进行评估。
2. 直流充电桩的背景随着电动汽车市场的迅速发展，有效的充电设施成为主流需求。
而直流汽车充电桩以其快速、高效的充电方式成为了用户首选。
然而，直流充电桩技术的发展依然面临一系列挑战。
为了解决这些挑战，不同的解决方案被提出并得到了广泛应用。
3. 解决方案一：快速充电技术在实现快速充电技术方面，有两种主要的技术路线：CCS （Combined Charging System）和CHAdeMO（Charge de Move）。
CCS兼容了直流和交流充电模式，提供了更大的充电功率和更高的充电效率。
CHAdeMO则是由日本车厂共同开发的一种快速充电标准，也在一些地区广泛应用。
这两种技术都有助于提高直流充电桩的充电速度，并提供更好的用户体验。
4. 解决方案二：智能充电管理系统直流汽车充电桩的充电效率不仅与充电技术有关，还与充电桩本身是否具备智能充电管理系统有关。
智能充电管理系统能够监测充电桩的充电状态、电池温度和实时电量等信息，从而在充电过程中做出调整，提高充电效率，延长电池寿命。
智能充电管理系统还可以与智能电网进行互联，实现充电桩的智能调度和能源优化分配。
5. 解决方案三：充电桩网络建设为了实现广度和深度的发展，直流汽车充电桩需要建设一个完善的充电网络。
这个网络涉及到充电桩的布局、定位和维护等方面。
只有具备便捷、高效的充电网络，用户才能更加方便地使用直流充电桩，从而推动电动汽车市场的发展。
6. 个人观点和理解直流电动汽车充电桩的解决方案是电动汽车行业稳步发展的关键。
通过采用兼容不同充电标准的快速充电技术、智能充电管理系统和完善的充电网络，直流充电桩能够满足用户对充电速度、效率和便利性的需求。
我认为，随着技术的不断发展和创新，直流汽车充电桩的解决方案将继续完善，并在未来的电动汽车市场中发挥更大的作用。

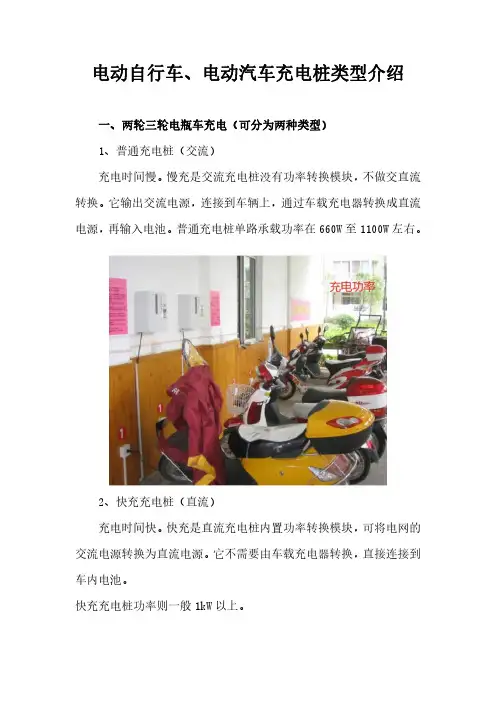

电动自行车、电动汽车充电桩类型介绍
电动自行车、电动汽车充电桩类型介绍
一、两轮三轮电瓶车充电（可分为两种类型）
1、普通充电桩（交流）
充电时间慢。
慢充是交流充电桩没有功率转换模块，不做交直流转换。
它输出交流电源，连接到车辆上，通过车载充电器转换成直流电源，再输入电池。
普通充电桩单路承载功率在660W至1100W左右。
2、快充充电桩（直流）
充电时间快。
快充是直流充电桩内置功率转换模块，可将电网的交流电源转换为直流电源。
它不需要由车载充电器转换，直接连接到车内电池。
快充充电桩功率则一般1kW以上。
二、电动汽车充电桩
1、直流桩：俗称快充桩，直接为电动汽车充电，功率大，充电速度快，但成本高。
与交流电网连接，输出为可调直流电，直接为电动汽车的动力电池充电。
直流充电桩采用三相四线制供电，功率高，输出的电压和电流调整范围大，可以实现快充要求。
功率在30kW以上，充满一般只需要1-2小时，优势在于充电速度快，但成本较高，同时快充。
2、交流桩：俗称慢充桩，需通过车载充电机为电动汽车充电，功率小，充电速度较慢，但成本低，多用于小区充电桩。
与交流电网连接，只提供电力输出，没有充电功能，需连接车载充电机（即固定安装在电动汽车上的充电机）为电动汽车充电，相当于只是起了控制电源的作用。
功率以7kW居多，由于车载充电机功率较小，充电速度较慢，充满一般需要8小时左右，优势在于结构简单，成本低，安装方便。
3、直流桩交流桩对比：。
直流充电桩应用场景
直流充电桩应用场景
直流充电桩广泛应用于电动汽车充电领域，其应用场景包括但不限于以下几个方面：
1. 公共充电桩：直流充电桩可在城市的公共停车场、加油站、商业中心等公共场所中设置，为电动车主提供充电服务。
2. 高速公路充电站：直流充电桩可在高速公路上设置充电站，为长途行驶的电动车提供快速充电服务，提高电动车的续航能力。
3. 物流园区充电站：直流充电桩可在物流园区内设置充电站，为物流车辆提供充电服务，方便物流车辆的运营和管理。
4. 电动汽车租赁场所：直流充电桩可在电动汽车租赁场所中设置，为租赁车辆提供充电服务，方便用户租车时进行充电。
5. 企事业单位内部充电桩：一些大型企事业单位或者写字楼内部可以设置直流充电桩，为员工或者客户的电动车提供充电服务，提升企业形象。
总的来说，直流充电桩适用于需要快速充电的场景，如长途旅行、快速续航需求等，能够满足电动车主对于充电速度的需求。
交流充电桩和直流充电桩的原理
交流充电桩和直流充电桩的原理1. 引言1.1 什么是交流充电桩随着电动汽车的逐渐普及，充电设施也越来越重要。
交流充电桩是电动汽车充电的一种常见设施，它是通过交流电源向电动汽车充电的设备。
交流充电桩通常安装在停车场或者充电站等公共场所，方便电动汽车用户随时充电。
交流充电桩的工作原理是将市电通过变压器转换成适合电动汽车充电的交流电，然后通过充电插头连接到电动汽车上，实现电动汽车的充电。
交流充电桩可以根据不同的充电功率来调整充电速度，通常分为快充和慢充两种。
快充适用于急需充电的情况，能够在较短的时间内为电动汽车充满电；慢充则适用于长时间停车的情况，通过较低功率的充电，更有利于电池的寿命和安全。
交流充电桩是电动汽车充电的重要设施，为电动汽车的普及提供了便利。
但是由于充电速度相对较慢，使其在长途旅行等情况下不太适用。
发展更快速的直流充电桩也成为当前的发展趋势之一。
1.2 什么是直流充电桩直流充电桩是一种能够将直流电源转换为适合电动车充电的设备。
相较于交流充电桩，直流充电桩具有更高的功率输出，能够更快速地为电动车充电。
直流充电桩通常具有更大的尺寸和复杂的结构，包括变压器、整流器、充电控制器等部件。
当电动车连接到直流充电桩时，直流电会直接流向电池系统，实现快速充电的目的。
直流充电桩的工作原理主要包括以下几个步骤：直流充电桩将交流电源通过整流器转换为直流电；然后，通过充电控制器对充电过程进行控制，确保充电过程安全稳定；直流电通过连接线传输到电动车的电池系统中，实现电池的充电。
直流充电桩的工作原理相对简单明确，但是由于其较高的功率输出和复杂的结构，需要更专业的设备和工程师进行维护和管理。
在电动车快速充电的需求日益增加的今天，直流充电桩的重要性也逐渐凸显出来。
2. 正文2.1 交流充电桩的工作原理交流充电桩的工作原理是通过将交流电源转换为适合电动车充电的直流电源。
当电动车接入交流充电桩时，先经过一个整流器将交流电转换为直流电，然后经过一个控制器进行电压和电流的调节，最后输送给电动车电池进行充电。
30kw壁挂直流充电桩说明书
30kw壁挂直流充电桩说明书以下是一份简易版的30kw壁挂直流充电桩说明书：产品名称：30kw壁挂直流充电桩一、产品概述本产品是一种方便快捷的充电设备，可以为电动汽车提供直流快速充电服务。
其高效、稳定、安全的特点，让您的充电体验更加舒适便捷。
二、产品特点1. 高功率输出：最大输出功率可达30kw，满足各类电动汽车的快速充电需求。
2. 智能充电：采用先进的智能充电技术，自动识别车辆电池容量，实现最佳充电效果。
3. 安全可靠：具备过流、过压、欠压等多重安全保护功能，确保充电过程安全可靠。
4. 安装便捷：采用壁挂式设计，方便安装在墙面或柱子上，节省空间。
5. 人性化操作：配备智能触控屏，操作简单易懂，方便用户使用。
三、使用说明1. 将电动汽车停放在指定的充电区域内，确保车辆与充电桩连接线足够长。
2. 打开充电桩的电源开关，通过智能触控屏设置充电参数，如充电电压、电流等。
3. 将充电枪插入电动汽车的充电口，确保连接紧密。
4. 按下智能触控屏上的“开始充电”按钮，充电桩将自动开始为电动汽车充电。
5. 充电完成后，智能触控屏将自动显示充电总金额和充电度数等信息。
用户可以通过智能触控屏或手机APP进行结算。
6. 拔出充电枪，关闭充电桩电源开关，将车辆驶离充电区域。
四、注意事项1. 请勿在充电过程中触碰充电枪或充电口，以防触电。
2. 请勿在潮湿的环境中使用本产品，以防漏电和触电。
3. 请勿在充电过程中使用电动汽车的其他用电设备，以防影响充电效果和造成安全隐患。
4. 若发现充电桩有故障或异常情况，请及时停止使用并与售后服务中心联系。
直流充电桩主要技术指标
直流充电桩主要技术指标
直流充电桩主要技术指标包括：
1. 充电功率：指直流充电桩的输出功率，一般以千瓦（KW）为单位，可根据需要选用不同充电功率的直流充电桩。
2. 充电电压：指直流充电桩对电动汽车充电时提供的电压，一般为200-1000V。
3. 充电电流：指直流充电桩对电动汽车充电时提供的电流，一般为数十到数百安培（A）。
4. 充电效率：指充电桩将输入的电能转化为输出的电能的比例，一般应大于90%。
5. 安全保护功能：包括短路保护、过流保护、过压保护、过温保护等，可确保充电过程的安全性。
6. 充电接口类型：充电接口类型包括CHAdeMO、CCS、GB/T等，必须与电动汽车的充电接口兼容。
7. 充电方式：可支持单枪、双枪充电等不同充电方式。
8. 运行环境：包括工作温度、湿度、防护等级等，必须保证在各种环境下都能正常运行。
9. 通讯方式：包括有线和无线通讯，可实现与后台系统通讯，进行远程控制、监测、数据采集等功能。
10. 外观尺寸：直流充电桩的外观尺寸应符合标准尺寸，适应各种充电场所。
直流充电桩的工作原理
直流充电桩的工作原理引言概述：直流充电桩是电动汽车充电设备中的一种，其工作原理是通过将交流电转换为直流电，以便为电动汽车的电池充电。
本文将详细介绍直流充电桩的工作原理。
一、直流充电桩的结构组成1.1 充电桩主体：包括充电接口、充电控制器、直流转换器等组件。
1.2 通信模块：用于与电动汽车进行通信，控制充电过程。
1.3 冷却系统：用于散热，保证充电桩长期高功率充电时的稳定性。
二、直流充电桩的工作原理2.1 交流输入：直流充电桩通过交流输入接收电网供电。
2.2 直流转换器：交流电通过直流转换器转换为直流电，供给电动汽车充电。
2.3 控制系统：控制系统根据电动汽车的需求，调节充电功率和电压，保证充电过程的安全和高效。
三、直流充电桩的充电过程3.1 连接电动汽车：将电动汽车的充电接口插入充电桩的接口。
3.2 通信配对：充电桩与电动汽车进行通信，确认充电参数。
3.3 开始充电：根据电动汽车的需求，充电桩控制器调节电流和电压，开始充电。
四、直流充电桩的优势4.1 充电速度快：直流充电桩充电速度比交流充电桩快。
4.2 充电效率高：直流充电桩的转换效率高，能够更快地将电能转化为电动汽车的充电能量。
4.3 适合范围广：直流充电桩适合于各种类型的电动汽车，兼容性好。
五、直流充电桩的发展趋势5.1 高功率快充：直流充电桩将向着更高功率、更快充电的方向发展。
5.2 智能化管理：充电桩将加入更多智能化功能，实现远程监控和管理。
5.3 多充电接口：为了适应不同类型电动汽车的充电需求，直流充电桩将增加多种充电接口。
结语：通过本文的介绍，我们可以了解到直流充电桩的工作原理、结构组成、充电过程、优势和发展趋势。
随着电动汽车的普及，直流充电桩将在未来发挥越来越重要的作用，为电动汽车的充电提供更快、更便捷的解决方案。
直流充电桩的工作原理
直流充电桩的工作原理直流充电桩是一种用于给电动汽车充电的设备，它能够将交流电转换为直流电并将其输送到电动汽车的电池中。
直流充电桩的工作原理涉及到电力转换、电流控制和通信等方面。
1. 电力转换直流充电桩的工作原理首先涉及到电力转换。
市电为交流电，而电动汽车的电池需要直流电进行充电。
因此，直流充电桩需要将交流电转换为直流电。
这一过程主要通过整流器来实现。
整流器利用二极管等元件将交流电转换为单向的直流电，然后通过滤波电路去除电流中的脉动，最终得到稳定的直流电。
2. 电流控制直流充电桩的工作原理还涉及到对电流的控制。
电动汽车的电池有一定的充电需求，因此直流充电桩需要根据电动汽车的需求来控制输出电流。
这一过程主要通过充电桩内部的充电控制单元来实现。
充电控制单元可以根据电动汽车的类型、电池的状态和充电需求等信息来调整输出电流，以实现最佳的充电效果。
3. 通信直流充电桩的工作原理还包括与电动汽车之间的通信。
通过与电动汽车进行通信，直流充电桩可以获取电动汽车的相关信息，如车辆类型、电池容量等，从而更好地进行充电控制。
通信可以通过有线或无线方式进行，常用的通信协议有CHAdeMO、CCS和GB/T等。
通过与电动汽车的通信，直流充电桩可以实现智能化的充电管理，提高充电效率和安全性。
总结：直流充电桩的工作原理主要涉及电力转换、电流控制和通信等方面。
通过将交流电转换为直流电，控制输出电流，并与电动汽车进行通信，直流充电桩能够实现对电动汽车的快速充电。
这种工作原理的直流充电桩在电动汽车充电领域具有重要的应用价值，可以满足电动汽车用户的充电需求，推动电动汽车的发展。
直流充电桩的工作原理
直流充电桩的工作原理直流充电桩是一种用于电动车充电的设备，它能够将交流电转换为直流电，以满足电动车的充电需求。
下面将详细介绍直流充电桩的工作原理。
一、直流充电桩的基本组成直流充电桩主要由以下几个部份组成：1. 交流输入模块：负责将外部供电的交流电转换为直流电。
2. 整流器：将交流电转换为直流电的关键部件，通常采用整流桥电路来实现。
3. 滤波器：用于滤除直流电中的杂波和谐波，保证输出的直流电质量。
4. 直流输出模块：将滤波后的直流电输出给电动车进行充电。
5. 控制模块：负责监控充电桩的工作状态，实现对充电过程的控制和保护。
二、直流充电桩的工作过程直流充电桩的工作过程主要分为以下几个步骤：1. 交流输入：直流充电桩通过交流输入模块接收外部供电的交流电。
2. 整流：交流电经过整流器转换为直流电。
整流器通常采用整流桥电路，将交流电的正半周和负半周分别变换为直流电。
3. 滤波：直流电经过滤波器进行滤波处理，去除直流电中的杂波和谐波，保证输出的直流电质量。
4. 直流输出：滤波后的直流电通过直流输出模块输出给电动车进行充电。
直流输出模块会根据电动车的充电需求，提供相应的电流和电压。
5. 控制和保护：控制模块对充电过程进行监控和控制，确保充电过程的安全和稳定。
控制模块还会实现对充电桩的各种保护功能，如过流保护、过压保护、过温保护等。
三、直流充电桩的特点和优势直流充电桩相比交流充电桩具有以下几个特点和优势：1. 充电速度快：直流充电桩能够提供较高的充电功率，可以在短期内为电动车充电，大大节约充电时间。
2. 充电效率高：直流充电桩通过整流和滤波处理，将交流电转换为直流电，减少了能量的损耗，提高了充电效率。
3. 充电便捷：直流充电桩可以直接为电动车提供直流电，无需车辆内部的充电器进行转换，充电更加便捷。
4. 充电稳定性好：直流充电桩通过控制模块对充电过程进行监控和控制，保证充电过程的稳定性和安全性。
5. 充电桩互联互通：直流充电桩通常支持与充电桩管理系统的互联互通，可以进行远程监控和管理，提高充电桩的运营效率。
直流充电桩名词解释
直流充电桩名词解释
直流充电桩是一种用于给电动汽车充电的设备，它能够将交流电源转换为符合电动汽车充电需求的直流电，并通过插头连接到电动汽车中进行充电。
下面我们来详细解释一下直流充电桩相关的名词。
1. 直流电源：直流充电桩所使用的电源，是一种输出直流电的电源系统，通常由直流发电机、蓄电池或者电力电子设备等组成。
2. 充电机：充电机是直流充电桩中最核心的部件，它负责将输入的交流电转换为电动汽车需要的直流电。
3. 插头：插头是直流充电桩和电动汽车之间连接的部件，通常包括两种类型：CHAdeMO插头和CCS插头。
4. 充电协议：充电协议是直流充电桩和电动汽车之间进行通讯的一种协议，它能够实现充电过程中的控制和监测功能，例如电压、电流和充电时间等。
5. 充电速率：充电速率指的是电动汽车在直流充电桩中充电的速度，通常用千瓦时/小时（kWh）来表示。
6. 充电桩接口：充电桩接口是直流充电桩和电动汽车之间连接的接口，通常包
括插头、数据传输线、控制线和电源线等。
总之，直流充电桩是电动汽车充电的一种重要方式，它能够快速、高效地为电动汽车充电，同时也需要注意安全和正确使用。
直流充电桩专用电路解析
未投切电阻之前正对PE电压为Vo1,负对PE电压为Vo2；
投切电阻之后正对PE电压为Vo1’,负对PE电压为Vo2’
3∗
=3−
4∗
=4−
=
1∗2′ −2∗Vo1’
2∗Vo1’
1∗2′ −2∗Vo1’
3−1 ∗(
2∗Vo1’
=
1∗2式分，可分为落地式充电桩、挂壁式充电桩
按安装地点分，分为公共充电桩和专用充电桩
按充电接口数分，可分为一枪一充和一枪多充
按充电方式分，充电桩可分为直流充电桩（快充），交流充电桩（慢充）和交直流一体充电桩
1.直流充电桩基本介绍
直流桩是专用供电设备，将电动汽车与交流电网连接，并具备控制导引装置
3.6 充电桩功能电路解析/IMD绝缘检测
推荐用法
闭合K1、K6、K0，与Rx、Ry形成
桥臂
通过K5或者K6闭合，形成不平衡
桥。
如果正负极对地阻抗同时下降，通
过K3投切K3或者K4形成不平衡桥，
从而计算出Rx、Ry
3.6 充电桩功能电路解析/IMD绝缘检测
对于电流采样运放，一般会选择输入阻抗大、偏置电流小的运放。
3.4 充电桩功能电路解析/CAN通信
CAN 总线（ 局域网控制器） CAN 是一种多主总线，通信介质可以是双绞线、同轴电缆或
光导纤维。通信距离最远可达10KM（速率低于5Kbps)，速率可达到1Mbps（通信距离小
于40M）
CAN标准规定：总线空闲时，CANH和CANL的电压为2.5V，在数据传输时，显性电平
Q/GDW1969-2013变电站直流系统绝缘监测装置技术规范
GB/T 18384.1-2020 电动汽车 安全要求
电动汽车充电桩类型
充电桩类型一、优易充壁挂式交流充电桩售车标配壁挂式交流充电桩是交流充电桩系列产品之一,采用壁挂方式安装于室内或室外,产品适用于家庭车库或停车场,具有占地空间小、方便安装、价格低等优点。
产品型号HEVC/AC32A/220V/G1HC-02输入电压 VAC220V±15%输出电流 AAC32A输出功率 KW7KW 电压220V桩体尺寸 mm135 H *400 W *405 D mm二、一体式直流充电机室内及地库商业模式引用直流一体化充电机是用于电动汽车快速直流充电的电源装置,充电时间最短30分钟,产品适合于公共领域电动汽车用户使用。
产品型号HEV-ER/Z-500V/输入电压 V 380V±15%输出电流 A 75A输出功率 KW 电压500v桩体尺寸 mm 1700 H * 450 W * 620 D mm三、一体化整车直流充电机户外商业模式可引用主要用于对电动汽车进行快速充电。
该产品安装在户外,具有防水、防尘设计,防护等级高。
产品型号HEV-ER/Z-75A输入电压 V AC380V±15％输出电流 A 75A输出功率 KW 20KW、30KW、40KW、60KW、90KW电压由220v-750v不等桩体尺寸 mm 800mm*650mm*2260mm四、圆筒型交流充电桩圆筒型交流充电桩是交流充电桩系列产品之一,造型新颖、操作简单、运行稳定可靠,适合私人及公共领域电动汽车用户使用。
产品型号HEVC-AC32A/220V/LJ01输入电压 V AC220V±15%输出电流 A AC32A输出功率 KW 7KW 电压220v桩体尺寸 mm 1160 H *260 W *260 D mm五、便携式交流充电桩电动汽车充电宝 HEVC-AC16220-X1N 是一款专为私人电动汽车设计的,可在具有AC220V/50HZ交流电源,并配备国标16A三相充电端口。
产品型号HEVC-AC-16A/220-XN-01输入电压 V 220VAC±15％输出电流 A 16A输出功率 KW 电压220v桩体尺寸 mm 470mm×240mm×150mm。
国标直流充电桩标准 27930
国标直流充电桩标准 27930在我看来，国标直流充电桩标准 27930是当前电动汽车充电领域中一个非常重要的主题。
这个标准的出台对于推动电动汽车行业的发展、提高充电设施的普及程度，以及增强整个产业的发展壮大，都有着非常重要的意义。
本文将围绕国标直流充电桩标准27930展开深入探讨，重点在于从多个维度对这一标准进行全面评估，并共享一些个人的观点和理解。
1. 国标直流充电桩标准 27930的背景与意义在谈论一个国家标准之前，应该首先了解它的背景和意义。
国标直流充电桩标准 27930的制定，是为了规范直流充电桩的技术参数、性能要求、测试方法等，以保障电动汽车的安全充电，提高充电效率，推动电动汽车产业的可持续发展。
立足于此，这一标准的出台必将对电动汽车产业链上下游的健康发展起到积极的推动作用。
2. 国标直流充电桩标准 27930的技术要求和性能指标国标直流充电桩标准 27930对于直流充电桩的技术要求和性能指标进行了明确和规范的规定，例如充电功率、输入电压范围、直流输出电压、输出电流、充电接口标准等。
这些要求的落实将有助于缩短电动汽车的充电时间，提高充电效率，从而提升用户体验，推动电动汽车的普及和发展。
3. 国标直流充电桩标准 27930的工业影响和市场前景除了技术要求和性能指标外，国标直流充电桩标准 27930的出台还将对整个充电桩行业产生深远的影响。
这一标准的实施将推动充电桩制造商提升产品技术水平，增强产品竞争力；另用户将会受益于更为标准化和智能化的充电设施，从而更加便捷地享受电动汽车出行带来的便利。
4. 对国标直流充电桩标准 27930的个人观点与理解作为一名电动车爱好者，我对国标直流充电桩标准 27930表示欢迎和支持。
这一标准的制定将有助于提升充电设施的性能和质量，加速电动汽车的推广和普及。
我相信，随着这一标准的逐步实施，我国的电动汽车产业将获得更好的发展机遇，从而为环保出行、能源节约等方面做出更大的贡献。
480kw分体式直流充电桩
480kw分体式直流充电桩
分体式直流充电桩是一种用于电动汽车充电的设备，它能够提
供高功率的直流电能，以快速充电电动汽车的电池。
480kw的分体
式直流充电桩是一种高功率设备，适用于需要快速充电的场景，比
如高速公路服务区、物流中心等。
从技术角度来看，480kw分体式直流充电桩需要具备高功率的
充电模块和控制系统，以确保能够稳定、高效地向电动汽车输送电能。
此外，为了适应不同型号电动汽车的充电需求，充电桩还需要
具备多种充电接口和通信协议，以实现与不同车型的兼容性。
从市场需求角度来看，480kw分体式直流充电桩能够满足日益
增长的电动汽车充电需求。
随着电动汽车的普及，人们对充电速度
和便利性的要求也越来越高，因此高功率的充电桩将成为未来充电
基础设施的重要组成部分。
从环保角度来看，推广使用480kw分体式直流充电桩也有助于
减少汽车尾气排放，促进清洁能源的利用。
通过提供快速充电设施，可以鼓励更多人购买电动汽车，从而减少对传统燃油车的依赖，减
少环境污染。
总的来说，480kw分体式直流充电桩是一种高功率、高效率的充电设备，能够满足电动汽车快速充电的需求，有利于推动电动汽车的普及和清洁能源的利用。
随着科技的不断进步和市场需求的增长，分体式直流充电桩将在未来得到更广泛的应用和发展。
直流充电桩原理
直流充电桩原理直流充电桩是一种专门用于电动汽车充电的设备，它通过将交流电转换为直流电，为电动汽车提供充电能量。
直流充电桩的原理是通过一系列的电子元件和控制系统，将交流电转换为直流电，并根据电动汽车的需求进行恰当的电压和电流输出，从而实现对电动汽车的快速充电。
在本文中，我们将详细介绍直流充电桩的原理及其工作过程。
直流充电桩主要由整流器、滤波器、控制器和输出端组成。
当电动汽车接入直流充电桩时，交流电首先通过整流器转换为直流电，然后通过滤波器进行滤波处理，去除电流中的杂波和谐波，保证输出的直流电质量稳定。
控制器则负责监测电动汽车的电池状态和电流需求，根据需求调节输出的电压和电流，以实现快速充电。
最后，输出端将调节好的直流电输送至电动汽车的电池中，完成充电过程。
在直流充电桩的工作过程中，整流器起到了核心作用。
它能够将输入的交流电转换为稳定的直流电，为电动汽车提供可靠的充电能量。
此外，滤波器的作用也非常重要，它能够有效地净化电流，确保输出的直流电质量优良，避免对电动汽车电池的损害。
控制器则是实现充电桩智能化的关键，它能够根据电动汽车的需求进行动态调节，保证充电过程的安全和高效。
总的来说，直流充电桩的原理是通过整流器、滤波器、控制器和输出端的协同作用，将交流电转换为直流电，并根据电动汽车的需求进行恰当的电压和电流输出，实现对电动汽车的快速充电。
直流充电桩在电动汽车的充电领域发挥着重要作用，它能够为电动汽车提供高效、快速、安全的充电服务，推动电动汽车的发展和普及。
在未来，随着电动汽车的普及和充电技术的不断进步，直流充电桩将会发展出更加智能化、高效化的新型产品，为电动汽车的充电提供更加便利和可靠的解决方案。
相信随着科技的不断发展，直流充电桩将会成为电动汽车充电领域的重要支撑，为环保出行和可持续发展做出更大的贡献。
直流充电桩的工作原理
直流充电桩的工作原理引言概述：直流充电桩是电动汽车充电设备中的一种，其工作原理主要是将交流电转换为直流电，以快速充电电动汽车。
本文将从直流充电桩的工作原理入手，详细介绍其工作原理及相关知识。
一、充电桩的输入电源1.1 输入电压：直流充电桩通常需要接入高压直流电源，普通为200V至1000V。
1.2 输入电流：充电桩的输入电流取决于电动汽车的充电需求，普通在100A至500A之间。
1.3 输入功率：输入功率是充电桩的关键参数，通常在50kW至350kW之间。
二、直流充电桩的整流器2.1 整流器的作用：整流器是直流充电桩中的核心部件，其主要作用是将输入的交流电转换为直流电。
2.2 整流器的类型：直流充电桩中常用的整流器类型包括整流桥式整流器和谐波整流器。
2.3 整流器的效率：整流器的效率直接影响充电桩的充电速度和能效，普通要求在90%以上。
三、直流充电桩的控制系统3.1 控制系统的功能：控制系统是直流充电桩的智能核心，主要负责监控充电状态、保护电动汽车和充电桩。
3.2 控制系统的组成：控制系统普通包括主控制器、通信模块、保护模块等部件。
3.3 控制系统的通信接口：控制系统通常支持多种通信接口，如CAN总线、Modbus等，以便与电动汽车和充电管理系统进行通信。
四、直流充电桩的输出接口4.1 输出电压：直流充电桩的输出电压普通为200V至1000V，以适配不同型号的电动汽车。
4.2 输出电流：输出电流取决于电动汽车的充电需求，普通在100A至500A之间。
4.3 输出功率：输出功率是直流充电桩的充电速度的关键参数，通常在50kW 至350kW之间。
五、直流充电桩的安全保护5.1 过流保护：直流充电桩会设置过流保护功能，以防止电动汽车过载充电。
5.2 过压保护：充电桩还会设置过压保护功能，以确保电动汽车充电电压在安全范围内。
5.3 温度保护：充电桩会监测充电设备的温度，一旦温度过高会自动住手充电，以保护设备和用户安全。
电动汽车充电桩的分类与功能
电动汽车充电桩的分类与功能根据充电电流的种类不同，可以将充电桩分为直流充电桩、交流充电桩、交直流一体充电桩，分别采用对应的充电方式实现对车载蓄电池充电的功能。
（1）直流充电桩电动汽车直流充电桩是安装在电动汽车外的固定场所，将电网传递的交流电转化为直流电，为动力电池提供直流电源的供电装置。
直流充电桩自身还可以实时监控动力电池的充电状态，兼具计量充电电量的功能。
直流充电桩的输入供电电压采用三相四线交流380V±15%，频率为50Hz，可输出可调的直流电来直接为电动汽车动力电池充电。
一般的充电功率为10～40kW，充电时间为1～4h。
直流充电桩在提供足够充电功率的同时，还可在较大的范围内调整输出的电压和电流，能够实现快速充电。
直流充电桩由于占地面积小、充电功率适中，所以可以满足一般单位的使用需求。
（2）交流充电桩电动汽车交流充电桩是一种固定安装在电动汽车外，为电动汽车车载充电机提供交流电源的供电装置，也就是我们俗称的“慢充桩”。
与直流充电桩不同的是，交流充电桩只提供电力输出，不具备充电功能，需要与车载充电机组合共同为电动汽车完成充电。
交流充电桩同时还具备了充电控制和充电计费的功能，简化了充电基础设施的运营。
交流充电桩主要由安全配电盘、磁电开关、电量计量、箱体、刷卡消费和智能管理系统等部分组成，能够提供单路或双路220VAC/380VAC的输出接口，为电动汽车车载充电机提供交流电流。
交流充电桩的输出功率一般为5kW（220VAC）/20kW（380VAC），输出功率瓶颈主要由于车载充电机的限制，一般小型电动汽车车载充电机的功率为2～6kW，可满足40kW左右电动汽车的充电需求。
由于夜间充电费用较低，因此，可首先利用夜间对电动汽车进行充电，但是我国人口众多，无法满足大部分家庭拥有自己专属车库或停车位的需求，建筑之外也不允许私拉电线，因此几乎每一辆电动汽车至少都得配置1只以上的交流充电桩。
类比于加油站里面的加油机，充电桩其实是一种为电动汽车“加电”的设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支
持.
电动汽车直流充电桩
使用说明书
第一章产品概述
➢采用了核安全级的大功率电源模块平台，安全可靠性更高；
➢采用新型高效三相PFC电路拓扑结构，功率因数大于0.99，谐波畸变率低≤5%；
➢高频开关电源模块采用了全桥移相软开关技术，执行效率高。
➢先进的数字化均流技术，有效提高了均流精度和抗干扰性；
➢首创模块休眠技术和轮动技术，保证系统高效率运行；
➢智能化的充电过程控制和完善的充电过程监视及保护，傻瓜式操作；
➢具有定时充电、定量充电、定金额充电和自动充满等多种充电方式可供选择；
➢实时显示已充电量、充电时间、当前电价、充电价格等信息及运行状态；➢可预留RS-485组网通讯接口，并提供选配的GPRS组网方式；
➢模块热插拔技术，使维护更方便；
第二章保护功能
➢充电机输入与输出电气隔离；
➢输出有防止电池组给充电机输出滤波电容充电的装置，防止充电机输出端在接通电池组时出现瞬间大电流；
➢充电机耐压等级、绝缘等级、EMC符合国际《GB_T 20234.3-2011 电动汽车传导充电用接装置》相关规定；依据Q/GDW485-2010《电动汽车直流充电桩技术条件》及NB/T 33001-2010《电动汽车非车载传导式充电桩技术条件》的相关要求，并参照《电动汽车充电设施典型设计》的部分功能进行设计。
该产品完全符合电网
公司电动汽车充电站的建设要求。
已在深圳、北京、石家庄、成都、广州、西安、昆明、湛江、珠海等城市运营多年。
第三章适用范围
➢直流充电桩适用于城市专用充电站（公交车、出租车、公务车、环卫车、物流车等）
➢城市公共充电站（私家车、通勤车、大巴车）
➢城市居民小区、购物广场、电力营业场所等具有电动汽车停车位的各种公共场所；
➢城际高速公路充电站等需要直流快速充电的场合，特别适合场地受限情况下的快速部署。
第四章产品参数
1、充电桩参数表
第五章外形尺寸
图5-1-1电动汽车直流充电桩示意图第六章操作使用说明
6.1操作区
图6-1-1显示区示意图
操作区主要包括液晶显示、读卡区。
800x480分辨率彩色触摸屏显示充电参数和操作提示信息，读卡区用于识别ID和用户信息，操作说明如表6-1-1所示：
表6-1-1 显示区操作说明
6.2操作说明
(1)电动汽车直流充电机上电，系统进入主界面，请选择支付方式，如图
6-2-1所示。
图6-2-1 主界面示意图
2)用户使用密码充电时，点击屏幕右上角，系统进入请输入密码提示界面（初始密码为123456），输完密码后按确认进入系统设置界面，点击自动充电即可。
如图6-2-2、6-2-3所示。
图6-2-2 请输入密码提示界面示意图
图6-2-3系统设置界面示意图
3)若刷卡或扫码成功后，系统进入充电功能选择界面，在该界面中，可供选择的充电模式包括四种：1-自动充满、2-按金额充、3-按电量充、4-按时间充。
如图6-2-4所示
图6-2-4充电功能选择界面示意图
4) 选择充电方式进入充电电量/时间/金额的充电参数设置，如图6-2-5，6-2-6，6-2-7所示。
图6-2-5 充电金额设置界面示意图
图6-2-6 充电电量设置界面示意图
图6-2-7充电时间设置界面示意图
5）选择好充电方式后点击确定按钮后会进入再次刷卡界面，刷卡后即可启动充电(说明:刷卡后卡会被锁定，必须在充电结束后再次刷卡解锁，否则下次无法再次刷卡充电)如图6-2-8所示。
图6-2-8 请刷卡或扫码界面
图6-2-9 BMS连接界面
6) 启动后进入充电监控界面。
充电监控界面会显示各种电池信息以及充电机输出的各项信息。
点停止后可以手动停止充电。
如图6-2-10所示。
图6-2-10 充电监控界面
7)点停止或充电完成后进入结算界面。
再次刷卡即可完成结算。
此次刷卡扣费和解锁IC卡，若不结算此则下次无法充电。
如图6-2-11所示。
图6-2-11 充电完成刷卡确认显示界面
8)刷卡结算完成后进入到开始页面
系统设置：
➢输入密码(默认123456)；
➢时间设置：设置系统时间；
➢模块状态：显示充电机内充电模块信息；
➢系统信息：查看充电机内状态；
➢手动输出：手动开启电压输出，只作测试用，不要用于正常充电；
➢密码修改：更改系统密码
➢网络设置：设置IP地址
➢读卡密钥修改：修改读卡密钥
➢电价设置：充电电价设置
➢充电历史记录查询：查询充电桩充电历史记录
➢自动充电：用于密码充电的用户，无需扣费
➢充电参数设置：充电部分参数设置，使用请咨询相关技术人员，非专业人员请勿操作。
1）时间设置，点击输入框会弹出键盘。
可依次输入各项。
点确定即可保存，如图6-3-1所示。
图6-3-1 时间设置显示界面
2）模块状态，如图6-3-2所示。
图6-3-2 模块状态
3) 系统信息。
可以查看电表、以太网、刷卡器、GPRS状态如图6-3-3所示。
图6-3-3 系统信息
4)系统密码修改。
如图6-3-4所示。
输入新密码和确认密码按确定即可
图6-3-4 系统密码修改
5）网络设置。
如图6-3-5所示。
图6-3-5 IP地址设置
6) 电价设置。
如图6-3-6所示。
图6-3-6 电价设置
7）充电历史记录查询。
如图6-3-7所示。
图6-3-7 历史记录查询
8）手动输出界面。
如图6-3-8所示
图6-3-8 手动输出
9）读卡密钥修改。
如图6-3-9所示
图6-3-9 读卡密钥修改
10）充电参数设置。
如图6-3-10所示。
图6-3-10 充电参数设置界面
11）测量校准。
如图6-3-11所示。
第七章储运
8.1设备的储运
在运输过程中，应采用牢固的木包装箱将充电机本体包装牢固完好并标识装卸方向，不得将充电机倒置储运。
在运输过程中要有相应的紧固措施，避免强烈的振动和颠簸损坏设备的外包装。
到货后应检查是否有损坏，如有运输损坏应与运输方及我司协商解决。
开箱后应立即核对箱内物品是否和装箱单相符。
包装好的设备应储存在相对湿度≤80%、周围空气温度为﹣10℃～﹢40℃的室内。
储存场所应干燥、清洁、空气流通，并能防止各种有害气体的侵入，
严禁与有腐蚀作用的物品存放在同一场所。
注：非专业人员严禁拆动设备组件。
第八章充电桩的维护与保养
9.1维护与保养
➢机体易采用地脚螺栓固定，防止机体因外界、人为等因素倾斜、抖动。
➢应对充电机做好遮阳和防雨措施，室外建议安装遮雨棚。
➢定期检查充电机内所有螺栓是否紧固、连接线有无松动、连接不牢等现象。
➢检查是否有短路现象。
➢检查急停按钮是否为可用状态。
➢注意防雷击，保证充电机的有效屏蔽和可靠接地。
➢使用时，尽量控制充电机的输出电压和电流在标称的范围内，保证充电机以最大效率的状态工作。
➢机体停止使用时，应先停止充电输出，然后将电缆绕好，置回原位。
注意：在充电机运输过程中，将充电机包装牢固并标识装卸方向，禁止将充电机倒置储运；要有相应的紧固措施，避免强烈的振动和颠簸损坏设备的外包装。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 直流充电桩使用说明书。
