电机控制器检测试验标准两篇
电机控制器测试标准
电机控制器测试标准电机控制器是电动机驱动系统中的核心部件，其性能稳定与否直接关系到整个系统的工作效率和安全性。
因此，制定一套科学合理的电机控制器测试标准对于保障电机控制器的质量和性能具有重要意义。
本文将介绍电机控制器测试标准的制定原则、测试项目和测试方法。
首先，制定电机控制器测试标准应遵循以下原则，科学性、全面性、实用性和标准性。
科学性是指测试标准应当基于电机控制器的工作原理和技术特点，合理确定测试项目和测试方法，保证测试结果的准确性和可靠性。
全面性是指测试标准应当覆盖电机控制器的各项性能指标，包括静态特性、动态特性、温度特性、耐受性等，确保对电机控制器的全面测试。
实用性是指测试标准应当具有一定的操作性和适用性，能够为电机控制器的生产和应用提供可靠的评价依据。
标准性是指测试标准应当符合国家标准和行业标准，保证测试结果的权威性和可比性。
其次，电机控制器测试标准应包括以下测试项目，静态特性测试、动态特性测试、温度特性测试、耐受性测试。
静态特性测试包括电机控制器的静态工作点测试、静态响应测试等，用于评估电机控制器在静态工况下的性能表现。
动态特性测试包括电机控制器的动态响应测试、动态稳定性测试等，用于评估电机控制器在动态工况下的性能表现。
温度特性测试包括电机控制器在不同温度下的性能测试，用于评估电机控制器在不同温度环境下的工作稳定性。
耐受性测试包括电机控制器的过载测试、抗干扰测试等，用于评估电机控制器的耐受能力和可靠性。
最后，电机控制器测试标准的测试方法应当具体明确，包括测试设备、测试环境、测试步骤、测试数据处理等。
测试设备应当选择符合国家标准和行业标准的测试设备，保证测试的准确性和可靠性。
测试环境应当模拟电机控制器实际工作环境，包括温度、湿度、电磁干扰等因素，确保测试结果具有可比性和实用性。
测试步骤应当具体详细，包括测试前的准备工作、测试中的操作流程、测试后的数据处理等，保证测试过程的规范和可控性。
测试数据处理应当科学合理，包括数据采集、数据分析、测试报告等，保证测试结果的准确性和可靠性。
电动车控制器绝缘电阻测试标准
电动车控制器绝缘电阻测试标准# 电动车控制器绝缘电阻测试标准---## 引言电动车控制器作为电动车的核心部件之一，起着控制电池供电给电动机的作用。
为确保电动车的安全运行，绝缘电阻测试是一项重要的检测标准。
本文档将介绍电动车控制器绝缘电阻测试的标准要求及测试方法，以保障电动车的安全性。
---## 标准要求为确保电动车控制器的绝缘电阻符合安全标准，以下是对控制器绝缘电阻测试的标准要求：1. 绝缘电阻的测量范围应涵盖控制器使用的额定电压范围；2. 控制器绝缘电阻应满足国家或地区相应的安全标准；3. 绝缘电阻测量应在恒定的温度和湿度条件下进行，以确保测试结果的准确性；4. 测量设备和测试方法应符合相关的国家或地区标准；5. 绝缘电阻测试应定期进行，并有相应的记录。
---## 检测方法电动车控制器的绝缘电阻测试可采用以下步骤进行：1. 对控制器进行任何维修或检查之前，应首先断开电源，并确保控制器处于安全状态；2. 准备测试设备，包括绝缘电阻测试仪、电缆和连接器；3. 将测试仪连接到控制器的绝缘电阻测试端口；4. 设定测试仪的参数，包括电压值和测试时间；5. 执行测试，确保测试仪已充分充电，并启动测试；6. 完成测试后，记录测试结果，并与相应的标准进行对比；7. 根据测试结果来评估控制器的绝缘状况，如果不符合标准要求，则需要进行修理或更换。
---## 结论电动车控制器绝缘电阻的测量是确保电动车安全运行的重要环节。
本文档介绍了控制器绝缘电阻测试的标准要求及测试方法，以提供参考和指导。
在进行绝缘电阻测试时，确保符合相关的国家或地区标准，并定期进行测试以保障电动车的安全性。
---> 注意：本文档仅作为一般参考，具体的测试方法和标准要求可能因地区和相关法规而有所不同。
在实施绝缘电阻测试时，请遵循适用的法规和标准，并遵守相应的安全操作指南。
电机控制器检测标准
电机控制器检测试验标准1、环境条件1.1实验环境条件：1.2使用环境条件：，控制器能按规定的定额运行。
，即控制器表面产生凝露时也可正常工作。
2、实验检查项目2.1机械尺寸及外观检测，检查控制器外形和安装尺寸是否符合要求，外观是否整洁无损伤，表面是否贴有检验标识和铭牌，字迹内容要求清晰无误。
，安装牢固可靠，整齐无污渍。
2.2基本性能检测2.3各种保护功能及信号输出检测，并在温度降低到允许值时才可以继续运行。
，控制器应停止对电机输出电流，并发出报警信号。
，控制器应停止对电机输出电流，并发出报警信号。
，并发出报警信号。
，检测到故障消失且有刹车信号输入后即可复位。
保护系统检验按照GB/T 3859.1-1993的6. 4.13保护系统的检验保护系统检验主要包括各种过电流保护装置的过流整定；快速熔断器和快速开关的正确动作}各种过电压保护设施（如避雷器、浪涌过电压抑制器、重复过电压阻容吸收器等）的正确工作，装置冷却系统的保护设施（如风速、流量、水压等继电器）的正常动作，作为安全操作的接地装置和开关的正确设置以及各种保护器件的互相协调。
由于变流器保护系统形式繁多，因而不可能提出一个通用的检验规则。
总的要求是，保护系统的检验应尽可能在不使变流器各部件受到超过其额定值冲击的条件下进行。
出厂试验时保护系统动作的检验不包括那些动作时会发生永久性损坏的器件（如熔断器），因而，本标准6.4. 13.1规定的b、c两种试验除非有专门的规定，否则不是必须进行的。
整个变流器系统过电流保护设旅性能的检验，可根据产品技术条件的规定进行。
而熔断器的保护性能，则只有在认为有十分必要时，由供需双方商定，按有关规定进行。
a．持续过电流保护检验本试验可与，如果设备中采用了保护变流器免受过电流冲击的控制系统，则其性能也应检验；b．直流侧短路保护检验在直流侧做人为短路，检验快速熔断器和快速开关等保护器件的正确动作，c．交流侧短路保护检验在电路臂做人为短路，检验交流侧保护器件的正确动作。
电机控制器的入厂检验规范
电机控制器的入厂检验规范
1、概述
对车用电机控制器（车用电机控制器型号为XXXX），按照GB/T 18488.1-2006《电动汽车用电机及其控制器第1部分：技术条件》、GB/T 18488.2-2006《电动汽车用电机及其控制器第2部分：试验方法》、《XXXX电机及其控制器系统定型试验大纲》，进行机械检查、控制器壳体机械强度、电机控制器保护功能、安全接地检查、再生能量回馈、电压波动。
2、样品照片及参数
图1 电机控制器
3、检验设备
1. 功率分析仪
2. 数字多用表
3. 25kg砝码(4只)
4. 耐压仪
5. 数字温度计
6. 温湿度计
7. 数字式大气压力计
8. 轴荷仪
9. 游标卡尺
4、检验依据
1. GB/T 18488.1-2006《电动汽车用电机及其控制器第1部分：技术条件》
2. GB/T 18488.2-2006《电动汽车用电机及其控制器第2部分：试验方法》5、检验标准。
新能源电机控制器测试标准

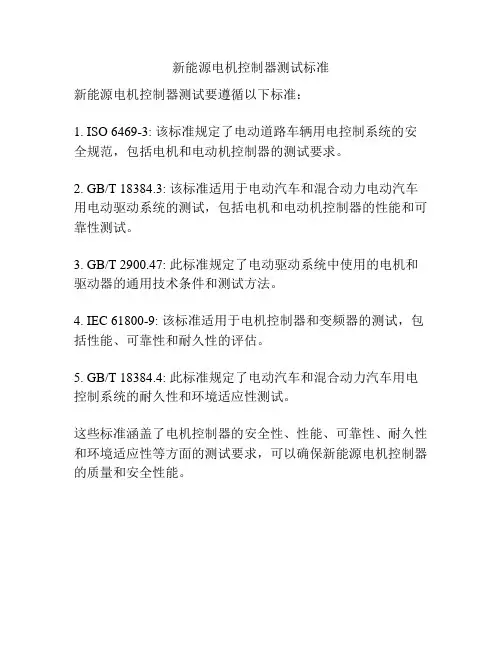

新能源电机控制器测试标准
新能源电机控制器测试要遵循以下标准：
1. ISO 6469-3: 该标准规定了电动道路车辆用电控制系统的安全规范，包括电机和电动机控制器的测试要求。
2. GB/T 18384.3: 该标准适用于电动汽车和混合动力电动汽车用电动驱动系统的测试，包括电机和电动机控制器的性能和可靠性测试。
3. GB/T 2900.47: 此标准规定了电动驱动系统中使用的电机和驱动器的通用技术条件和测试方法。
4. IEC 61800-9: 该标准适用于电机控制器和变频器的测试，包括性能、可靠性和耐久性的评估。
5. GB/T 18384.4: 此标准规定了电动汽车和混合动力汽车用电控制系统的耐久性和环境适应性测试。
这些标准涵盖了电机控制器的安全性、性能、可靠性、耐久性和环境适应性等方面的测试要求，可以确保新能源电机控制器的质量和安全性能。
电机试验报告范文
电机试验报告范文一、实验目的本次实验的主要目的是通过对电机进行试验，测量其各项性能指标，如额定功率、转速、效率等，并对电机的性能进行评估和分析。
二、实验仪器与材料1.电机试验台2.多用表3.功率计4.手动转速计5.规定负载6.电源三、实验原理1.电机的转速与电源频率之间的关系：电机的转速与电源的频率成正比，转速=K*f，其中K为比例常数。
2.电机的转速与负载之间的关系：电机的转速与负载成反比，转速和负载之间满足逆反比关系。
四、实验步骤1.首先将电机接入电源，注意正确连接电源正负极。
2.使用手动转速计测量电机的转速，并记录数据。
3.使用多用表测量电机的电流和电压。
4.根据测得的电流和电压计算电机的功率和效率。
5.使用规定负载对电机进行负载实验，并测量电机的转速和电流，计算功率和效率。
6.根据实测数据绘制转速-负载特性曲线，并进行分析和评估。
五、实验结果与分析1.额定功率：根据实测数据计算，得到电机的额定功率为XkW。
2. 额定转速：通过手动转速计测量得到电机的额定转速为Y rpm。
3.效率：根据实测数据计算，得到电机的额定效率为Z%。
4.转速-负载特性曲线：根据实测数据绘制转速-负载特性曲线，可以看出在负载增加的情况下，电机的转速呈现递减的趋势。
并根据曲线分析，得出电机的负载能力较强。
六、实验结论通过本次实验，我们成功地完成了对电机的试验与测量，并得到了电机的各项性能指标。
根据实测数据和转速-负载特性曲线的分析，可以认为该电机具有较高的额定功率和效率，负载能力较强。
但在实际运行中仍需注意电机的额定转速，以免超速运行造成损坏。
七、实验心得通过本次实验，我们对电机的性能测量有了更深入的了解。
同时，我们也学会了如何使用多种仪器进行测量和计算，并通过数据分析对电机的性能进行评估。
在实验过程中，我们也需要尽量减小误差，确保测量结果的准确性。
总的来说，本次实验收获颇多，为以后的实际应用提供了一定的基础。
电机检测方法及标准 电机检测标准
电机检测方法及标准电机检测标准电机的检测标准一、外观要求：1. 定位孔位置正确，外壳和轴的构造尺寸符合图纸要求。
2. 引出线长120±5mm ，引线规格为18AWG5塑胶线，有UL 认证，引线颜色为红蓝白三色，红线为主线，蓝线为副线，白线为公共端，引线出线方向正确，线头剥线15mm 。
3. 电机引线长短、颜色符合要求，标志完好，裸线不应有氧化。
4. 整机装配完好，螺丝紧固，外壳电镀有良好的光泽，无锈蚀，铁心外表无明显锈蚀；5. 振动：小于2.5mm/S。
6. 轴向窜动：小于0.25mm 。
7. 电机标志明晰，包装完好。
铭牌标志包括以下内容：1〕、制造商名或标记；2〕、产品型号；3〕、额定电压和频率；4〕、产品批号和日期。
二、主要电气参数：1. 在自制测试架上，接好电机引线，将开关打到对应挡，用数字转速表测其空载转速，120V/60Hz电机转速为1720±3%转每分钟，230V/50Hz电机转速为1470±3%转每分钟。
2. 额定电压：120V 〔120V 型〕230V 〔230V 型〕额定频率：60Hz 〔120V 型〕50Hz 〔230V 型〕空载功率：40W 〔120V 型〕45W 〔230V 型〕空载电流：0.55A(120V型)0.35A(230V型)额定电流：0.75A(120V型)0.45A(230V型)额定输入功率：90W(120V型)100W (230V型)3. 耐压试验：在1800V AC/0.5mA/1S下无击穿拉弧现象。
4. 噪音：在安静的检测室内，用分贝检测仪在间隔电机500mm 处测其空载噪音，应小于47dB 〔与背景噪音差要大于10 dB〕。
5. 泄漏电流：小于0.5mA 。
6. 绝缘强度：大于2M Ω/500VDC。
7. 低压启动电压值：48V 〔120V 型〕，132V〔230V 〕。
8. 旋转方向：轴伸方向单向逆时针转动。
9. 热保护器：SF152℃可恢复温控器，动作温度157±5%℃。
电机控制器检测标准
!电机控制器检测试验标准1、环境条件实验环境条件：1.1.1温度在-20℃-40℃。
1.1.2相对湿度在10%-75%之间。
使用环境条件：1.2.1当环境温度在-20℃-80℃时，控制器能按规定的定额运行。
1.2.2在相对湿度不超过100%情况下能正常工作，即控制器表面产生凝露时也可正常工作。
~2、实验检查项目机械尺寸及外观检测2.1.1按照产品的设计图纸，检查控制器外形和安装尺寸是否符合要求，外观是否整洁无损伤，表面是否贴有检验标识和铭牌，字迹内容要求清晰无误。
2.1.2控制器出线铜排表面平整，安装牢固可靠，整齐无污渍。
基本性能检测2.2.1控制器可在规定的电压和电流下正常运行。
2.2.2控制器应可以使无刷直流电机实现怠速、正反转运行、调速等基本功能的控制。
各种保护功能及信号输出检测—2.3.1过温检测：当控制器在超过规定温度时自动停止运行，并在温度降低到允许值时才可以继续运行。
2.3.2过流检测：当控制器的母线或相线电流超过允许值时应能自动断电保护并发出报警信号。
2.3.3过压检测：当控制器的输入电压超过其最大输入电压时自动发出报警信号。
2.3.4欠压检测：当控制器的输入电压低于其最小输入电压时自动报警信号。
2.3.5堵转检测：在电机堵转超过规定时间时，控制器应停止对电机输出电流，并发出报警信号。
霍尔故障检测：当电机的位置传感器输出异常信号时，控制器应停止对电机输出电流，并发出报警信号。
加速器信号异常检测：当控制器检测到加速踏板在上电时的信号异常时禁止对电机输出，并发出报警信号。
刹车断电：当控制器检测到刹车信号输入时停止对电机输出。
]刹车复位：当控制器发生过温、过压、欠压、堵转、霍尔故障、加速器信号异常等故障后，检测到故障消失且有刹车信号输入后即可复位。
速度输出信号：控制器应能根据电机转速的变化而输出对应的脉冲信号。
保护系统检验按照GB/T 的的要求进行。
6. 保护系统的检验保护系统检验主要包括各种过电流保护装置的过流整定；快速熔断器和快速开关的正确动作}各种过电压保护设施（如避雷器、浪涌过电压抑制器、重复过电压阻容吸收器等）的正确工作，装置冷却系统的保护设施（如风速、流量、水压等继电器）的正常动作，作为安全操作的接地装置和开关的正确设置以及各种保护器件的互相协调。
电机测试标准【范本模板】
电机的检测标准一、外观要求:1.定位孔位置正确，外壳和轴的结构尺寸符合图纸要求。
２。
引出线长１２0±5mm，引线规格为 18AWＧ1015 塑胶线,有ＵL 认证,引线颜色为红蓝白三色,红线为主线，蓝线为副线,白线为公共端,引线出线方向正确，线头剥线 15mm。
ﻫ3。
电机引线长短、颜色符合要求,标志完好，裸线不应有氧化。
4.整机装配完整，螺丝紧固，外壳电镀有良好的光泽,无锈蚀,铁心表面无明显锈蚀;ﻫ5。
振动:小于 2.5mm／S。
ﻫ6.轴向窜动:小于０。
25mm。
ﻫ７．电机标志清晰,包装完整.铭牌标志包括以下内容:1）、制造商名或标记；ﻫ2)、产品型号;ﻫ3）、额定电压和频率；ﻫ4)、产品批号和日期。
二、主要电气参数:ﻫ1.在自制测试架上，接好电机引线，将开关打到对应挡，用数字转速表测其空载转速,ﻫ１2０V/60Ｈｚ电机转速为 1７２0±3%转每分钟，23０V/50Ｈz 电机转速为 1470±3％转每分钟。
230V(23０V 型)2。
额定电压：ﻫ120V(12０Ｖ型)ﻫ额定频率:6０Hz(120V 型)50Hz（230Ｖ型）ﻫ空载功率:0.55A(120V 型)４０Ｗ（１２0V 型)ﻫ4５W (230V 型)ﻫ空载电流:ﻫ0．35A（２３0Ｖ型)ﻫ额定电流：0。
7５A（120V 型)0。
45Ａ(230Ｖ型)ﻫ额定输入功率:90Wﻫ（12０V 型)ﻫ100Ｗ (23０V 型）3．耐压试验：在 180０ＶＡC/0．5mA/1S 下无击穿拉弧现象。
4.噪音:在安静的检测室内，用分贝检测仪在距离电机 50０mm 处测其空载噪音,应小于４7dB(与背景噪音差要大于１０ dB).ﻫ５.泄漏电流:小于 0.５mA。
ﻫ6.绝缘强度:大于２MΩ/５0０ＶＤC。
7。
低压启动电压值:48Ｖ(1２０Ｖ型)，132V(230V)。
８.旋转方向:轴伸方向单向逆时针转动。
9。
热保护器:ＳF152℃可恢复温控器，动作温度 157±5%℃。
新能源电机控制器测试标准
新能源电机控制器测试标准性能测试性能测试是确保新能源电机控制器达到预期表现的关键环节。
以下是对性能测试的建议：输出扭矩：测试电机控制器的输出扭矩，确保其符合设计要求，在不同转速和负载条件下均能提供稳定的输出。
转速控制精度：评估电机控制器的转速控制精度，特别是在各种速度范围内，确保速度波动率符合标准。
动态响应特性：测试电机控制器的动态响应特性，以验证其在负载突变时的调节能力和响应速度。
摩擦损失：评估电机控制器的摩擦损失，通过对比不同控制器在同一条件下的表现，选择具有更低摩擦损失的电机控制器。
兼容性测试兼容性测试旨在验证电机控制器与其他相关设备的配合能力。
以下是兼容性测试的建议：变频器：验证电机控制器与变频器的兼容性，确保二者在功能和性能上能够互相支持。
电动机：测试电机控制器与电动机的匹配程度，以实现最优的运行效果和效率。
传感器：验证电机控制器与传感器的兼容性，例如速度传感器、温度传感器等，以确保数据传输的准确性和稳定性。
安全性测试安全性测试是为了验证电机控制器在各种情况下的安全性能。
以下是对安全性测试的建议：电路保护：测试电机控制器的电路保护功能，如过电流、过电压、欠电压等保护措施，确保在异常情况下控制器能自动切断电源。
安全监控：验证电机控制器对安全监控功能的支持，如通过内置的安全监控系统实时监测运行状态，确保在出现潜在风险时采取适当的安全措施。
故障自举：测试电机控制器的故障自举功能，以便在某些部件发生故障时，控制器能够自动切换到备份系统或降级运行状态，从而保证系统的安全运行。
环境适应性测试环境适应性测试旨在评估电机控制器在不同环境下的稳定运行能力。
以下是环境适应性测试的建议：高温测试：在高温环境下测试电机控制器的运行性能，以验证其在高温条件下的稳定性和可靠性。
高湿测试：在潮湿环境下测试电机控制器的运行性能，以验证其在各种湿度条件下的稳定性和可靠性。
盐雾测试：在盐雾环境下测试电机控制器的运行性能，以验证其在腐蚀性环境下的稳定性和可靠性。
电机测试报告doc(二)2024
电机测试报告doc（二）引言概述：本文档是关于电机测试的报告，通过对电机的测试和分析，验证其性能和可靠性。
本报告将详细介绍电机测试的目的、测试方法和测试结果，并提供相应的数据和分析。
正文：一、测试目的1. 验证电机的基本参数是否符合设计要求2. 检测电机的运行效率和功率损耗3. 评估电机的噪音和振动水平4. 检测电机的温升情况5. 测试电机的负载能力和过载能力二、测试方法1. 测试设备的选择和准备a. 使用适当的测量仪器和传感器b. 准备测试工作台和测试夹具2. 测试电机的静态参数a. 测量电机的绕组电阻和绝缘电阻b. 测试电机的磁极数和空载电流c. 测量电机的端电压和端电流3. 测试电机的动态性能a. 测试电机的最大转速和额定转矩b. 检测电机的起动和制动时间c. 测试电机的载荷能力和过载能力4. 检测电机的噪音和振动水平a. 使用适当的噪音测量仪器测量电机的噪音水平b. 使用振动传感器测量电机的振动水平5. 测试电机的温升情况a. 在连续运行状态下测量电机的温度b. 对电机进行热稳定测试，评估其温升情况三、测试结果分析1. 电机的静态参数测试结果a. 分析电机的绕组电阻和绝缘电阻是否在合理范围内b. 评估电机的磁极数和空载电流的准确性c. 分析电机的端电压和端电流的测量结果2. 电机的动态性能测试结果a. 分析电机的最大转速和额定转矩是否满足设计要求b. 评估电机的起动和制动时间的性能c. 分析电机的载荷能力和过载能力3. 电机的噪音和振动水平测试结果a. 比较电机的噪音水平与标准限制要求b. 分析电机的振动水平与标准限制要求4. 电机的温升情况测试结果a. 分析电机的连续运行温度是否超出安全范围b. 评估电机的热稳定性能四、测试数据和图表1. 静态参数测试数据表2. 动态性能测试数据表3. 噪音和振动水平测试数据表4. 温升情况测试数据表五、总结通过对电机的测试，我们得出以下结论：1. 电机的静态参数符合设计要求，包括绕组电阻、绝缘电阻和磁极数等。
电机控制器检测试验标准两篇
电机控制器检测试验标准两篇篇一：电机控制器检测试验标准1、环境条件1.1实验环境条件：1.1.1温度在-20℃-40℃。
1.1.2相对湿度在10%-75%之间。
1.2使用环境条件：1.2.1当环境温度在-20℃-80℃时，控制器能按规定的定额运行。
1.2.2在相对湿度不超过100%情况下能正常工作，即控制器表面产生凝露时也可正常工作。
2、实验检查项目2.1机械尺寸及外观检测2.1.1按照产品的设计图纸，检查控制器外形和安装尺寸是否符合要求，外观是否整洁无损伤，表面是否贴有检验标识和铭牌，字迹内容要求清晰无误。
2.1.2控制器出线铜排表面平整，安装牢固可靠，整齐无污渍。
2.2基本性能检测2.2.1控制器可在规定的电压和电流下正常运行。
2.2.2控制器应可以使无刷直流电机实现怠速、正反转运行、调速等基本功能的控制。
2.3各种保护功能及信号输出检测2.3.1过温检测：当控制器在超过规定温度时自动停止运行，并在温度降低到允许值时才可以继续运行。
2.3.2过流检测：当控制器的母线或相线电流超过允许值时应能自动断电保护并发出报警信号。
2.3.3过压检测：当控制器的输入电压超过其最大输入电压时自动发出报警信号。
2.3.4欠压检测：当控制器的输入电压低于其最小输入电压时自动报警信号。
2.3.5堵转检测：在电机堵转超过规定时间时，控制器应停止对电机输出电流，并发出报警信号。
2.3.6霍尔故障检测：当电机的位置传感器输出异常信号时，控制器应停止对电机输出电流，并发出报警信号。
2.3.7加速器信号异常检测：当控制器检测到加速踏板在上电时的信号异常时禁止对电机输出，并发出报警信号。
2.3.8刹车断电：当控制器检测到刹车信号输入时停止对电机输出。
2.3.9刹车复位：当控制器发生过温、过压、欠压、堵转、霍尔故障、加速器信号异常等故障后，检测到故障消失且有刹车信号输入后即可复位。
2.3.10速度输出信号：控制器应能根据电机转速的变化而输出对应的脉冲信号。
电机控制实验报告分析(3篇)
第1篇一、实验背景电机控制技术在现代工业和日常生活中扮演着重要角色，其性能直接影响着设备的运行效率和稳定性。
为了更好地理解和掌握电机控制技术，我们进行了一系列电机控制实验。
本报告将对实验过程、结果及分析进行详细阐述。
二、实验目的1. 熟悉电机控制系统的基本组成和原理；2. 掌握电机控制实验的操作步骤和注意事项；3. 分析实验数据，验证电机控制理论；4. 提高实际操作能力和故障排除能力。
三、实验内容1. 电机控制实验平台搭建实验平台主要包括电机、控制器、传感器、电源等设备。
实验过程中，我们需要根据实验要求，正确连接各设备，确保实验顺利进行。
2. 电机调速实验通过调整PWM信号的占空比，实现对电机转速的调节。
实验中，我们测试了不同占空比下电机的转速，并记录实验数据。
3. 电机转向控制实验通过改变PWM信号的极性，实现对电机转向的控制。
实验中，我们测试了不同极性下电机的转向，并记录实验数据。
4. 电机制动实验通过调整PWM信号的占空比和极性，实现对电机制动的控制。
实验中，我们测试了不同制动条件下电机的制动效果，并记录实验数据。
四、实验结果与分析1. 电机调速实验结果分析实验结果显示，随着PWM占空比的增大，电机转速逐渐提高。
当占空比为100%时，电机达到最大转速。
实验数据与理论分析基本一致。
2. 电机转向控制实验结果分析实验结果显示，通过改变PWM信号的极性，可以实现对电机转向的控制。
当PWM信号极性为正时，电机正转；当PWM信号极性为负时，电机反转。
实验数据与理论分析相符。
3. 电机制动实验结果分析实验结果显示，通过调整PWM信号的占空比和极性，可以实现对电机制动的控制。
当PWM信号占空比为0时，电机完全制动；当占空比逐渐增大时，电机制动效果逐渐减弱。
实验数据与理论分析基本一致。
五、实验结论1. 电机控制实验平台搭建成功，能够满足实验要求；2. 电机调速、转向和制动实验均取得了良好的效果，验证了电机控制理论；3. 通过实验，提高了实际操作能力和故障排除能力。
电机控制实验报告
电机控制实验报告电机控制实验报告引言电机控制是现代工业中不可或缺的一项技术。
通过对电机的控制，我们能够实现对机械系统的精确控制，提高生产效率和产品质量。
本实验旨在通过对电机控制的学习和实践，探索电机控制的原理和方法。
一、实验目的本实验的目的是研究电机的速度和位置控制方法，掌握闭环控制的基本原理和实现方式。
通过实验，我们将学习到如何设计和调节控制系统的参数，以实现对电机的稳定控制。
二、实验装置和原理我们使用的实验装置是一台直流电机，该电机通过电源供电，并通过电机驱动器控制电机的转速和方向。
电机驱动器是一个闭环控制系统，它接收来自速度传感器和位置传感器的反馈信号，并根据设定值和反馈信号之间的差异来调节电机的输出。
三、实验步骤1. 设定电机的转速和位置设定值。
2. 将电机驱动器的参数调整到合适的范围，以确保控制系统的稳定性。
3. 启动电机，并观察电机的运行情况。
4. 根据实际情况，调整控制系统的参数，使电机的运行更加稳定。
5. 记录实验数据，并进行分析和总结。
四、实验结果分析通过实验，我们得到了电机的转速和位置的实际值，并与设定值进行了比较。
根据实验数据，我们可以分析控制系统的性能和稳定性。
在实验过程中，我们发现控制系统的参数对电机的运行有重要影响。
如果控制系统的参数设置不当，可能会导致电机无法达到设定值，甚至出现振荡或失控的情况。
因此，调节控制系统的参数是实现稳定控制的关键。
另外，我们还观察到电机的负载对控制系统的影响。
当电机承受较大负载时，控制系统需要更快地响应，以保持电机的稳定运行。
因此，在实际应用中，我们需要根据电机的负载情况来调整控制系统的参数，以实现最佳的控制效果。
五、实验总结通过本次实验，我们深入了解了电机控制的原理和方法。
我们学习到了闭环控制的基本概念和实现方式，并通过实验验证了控制系统的性能和稳定性。
同时，我们还掌握了调节控制系统参数的方法，以实现对电机的精确控制。
电机控制技术在现代工业中具有广泛的应用前景。
控制器检验标准
光伏控制器检验方法浙江德胜新能源科技股份有限公司一、控制器技术要求（GB/T 19064-2003）1. 1 环境条件1.1.1 正常使用条件环境温度:一5一+400C;相对湿度:镇93%，无凝露;海拔高度:簇1 000 m; >1 000 m时应按 GB/T 3859. 2-1993规定降容1. 1.2 贮存运输条件温度:一2。
一+700C;振动:频率 10^55 Ha，振幅 0. 70 mm，扫频循环 5次。
1.2 外观结构要求1.2. 1 机壳表面镀层牢固，漆面匀称，无剥落、锈蚀及裂痕等现象。
1.2.2 机壳面板平整，所有标牌、标记、文字符合要求，功能显示清晰、正确。
1.2. 3 各种开关便于操作，灵活可靠.1.3 控制器调节点的设置1.3. 1 根据蓄电池的特性及地区环境情况在出厂前预调好。
1.3.2 不同荷电状态的蓄电池可以有不同的充电模式1.4 充满断开(HVD)和恢复功能控制器具有输人充满断开和恢复连接的功能。
对于接通/断开式控制器.设计标准值为 12V的蓄电池，其充满断开和恢复连接的电压参考值如下:1.4. 1 起动型铅酸蓄电池:充满断开 HVD; 15.。
一15.2 V，恢复:13.7V,1.4.2 固定型铅酸蓄电池:充满断开 HVD: 14.8-15. 0 V，恢复:13. 5 V1.4. 3 密封型铅酸蓄电池:充满断开 HVD: 14.1-14.5V，恢复:13. 2 V1.5 脉宽调制型控制器脉宽调制型控制器与开关型控制器的主要差别在充电回路没有特定的恢复点。
对于标准值为12 V的蓄电池，其充满电压的参考值如下:1.5. 1 起动型铅酸蓄电池:充满断开 HVD: 15.。
一15. 2 V1.5.2 固定型铅酸蓄电池:充满断开 H VD: 14.8--15.0 Vo1.5. 3 密封型铅酸蓄电池:充满断开 HVD: 14.1--14.5 Vo1.6 温度补偿对于工作环境温度变化大的情况，控制器应当具有温度补偿功能.其温度系数应是IRT节电池一3-7 mV/0C。
电机控制的实验报告
一、实验目的1. 理解电机控制的基本原理和方法。
2. 掌握电机正反转、调速和定位控制的方法。
3. 熟悉电机控制电路的设计和调试。
4. 培养动手能力和分析问题的能力。
二、实验原理电机控制是指通过控制电机的输入信号，实现对电机运动状态的控制。
常见的电机控制方法有：1. 正反转控制：通过改变电机电源的相序，实现电机的正反转。
2. 调速控制：通过改变电机电源的电压或频率，实现电机的调速。
3. 定位控制：通过控制电机转动一定角度或到达特定位置，实现电机的定位。
三、实验设备1. 电机一台2. 电机控制器一台3. 电源一台4. 电压表一台5. 频率表一台6. 接线板一套四、实验步骤1. 正反转控制：a. 按照电路图连接好电机控制器和电机。
b. 打开电源，调节电机控制器输出电压，观察电机转动方向。
c. 改变电机控制器输出相序，观察电机转动方向是否改变。
2. 调速控制：a. 按照电路图连接好电机控制器和电机。
b. 打开电源，调节电机控制器输出电压，观察电机转速变化。
c. 改变电机控制器输出频率，观察电机转速变化。
3. 定位控制：a. 按照电路图连接好电机控制器和电机。
b. 打开电源，设置电机控制器目标位置。
c. 观察电机是否能够到达目标位置。
五、实验结果与分析1. 正反转控制：实验结果表明，通过改变电机控制器输出相序，可以实现电机的正反转。
2. 调速控制：实验结果表明，通过改变电机控制器输出电压或频率，可以实现电机的调速。
3. 定位控制：实验结果表明，通过设置电机控制器目标位置，可以实现电机的定位。
六、实验总结本次实验通过对电机控制原理的学习和实践，掌握了电机正反转、调速和定位控制的方法。
在实验过程中，学会了如何设计电机控制电路，并能够对实验结果进行分析。
同时，提高了自己的动手能力和分析问题的能力。
七、注意事项1. 在实验过程中，要注意安全，避免触电和短路等事故。
2. 调节电机控制器输出电压和频率时，要缓慢进行，避免对电机造成损害。
电机试验标准
电机试验标准嘿，朋友们！咱今天来聊聊电机试验标准这档子事儿。
你说这电机啊，就好比是机器的心脏，那可得好好检测检测，不然出了啥毛病，那不就抓瞎啦！电机试验标准呢，就像是给这个心脏做体检的一套规则。
想象一下，要是没有标准，那不乱套啦？就像去买菜，没有个价格标准，那还不得被坑死呀！所以说，这标准可重要着呢。
咱先说说绝缘电阻测试吧。
这就好比是看看电机的外衣够不够结实，能不能挡住那些捣乱的电家伙。
要是绝缘电阻不行，那可危险咯，说不定啥时候就“啪”地一下出问题啦。
然后是空载试验，这就像是让电机先自己跑一跑，看看它自己能不能顺溜地转起来。
要是空载的时候都磕磕绊绊，那带了负载还不得累得直喘气呀！还有温升试验，这可关系到电机会不会“发烧”。
咱人发烧了还难受呢，电机要是温度太高，那也得罢工呀！所以得好好测测它能承受多高的温度。
短路试验也不能少哇！这就像是给电机来个极限挑战，看看它在极端情况下的表现。
可不能关键时刻掉链子呀！咱在做这些试验的时候，可得认真仔细，不能马虎。
就跟咱做饭似的，调料放多了放少了，味道可就差远啦。
每一个步骤都得严格按照标准来，不能偷工减料。
你说要是标准不严格，那生产出来的电机质量能好吗？那不得三天两头出问题呀！咱买东西都知道要买质量好的，这电机也一样呀！而且，做这些试验的人也得专业呀，不能是个二把刀。
就像医生给咱看病，得是专业的才行，不然误诊了可咋办？总之呢，电机试验标准可不是闹着玩的，这关系到电机的性能和质量，关系到咱们使用这些电机的设备能不能正常工作。
咱可不能小瞧了它，得把它当回事儿！这就是我对电机试验标准的看法，你们觉得呢？原创不易，请尊重原创，谢谢!。
电动汽车用无刷直流电机控制器检测标准
电动汽车用无刷直流电机控制器检测标准前言本检测标准按照国家关于电动汽车牵引电机控制器的标准和电动汽车制造厂对控制器提出的要求制定。
本检测标准包括控制器的技术要求、技术指标、实验方法和实验项目的分类。
本检测标准仅限于本公司产品的检测，未经检测的产品一律视为不合格产品，不得出厂。
1、环境条件1.1实验环境条件：1.1.1温度在-20℃-40℃。
1.1.2相对湿度在10%-75%之间。
1.2使用环境条件：1.2.1当环境温度在-20℃-80℃时，控制器能按规定的定额运行。
1.2.2在相对湿度不超过100%情况下能正常工作，即控制器表面产生凝露时也可正常工作。
2、实验检查项目2.1机械尺寸及外观检测2.1.1按照产品的设计图纸，检查控制器外形和安装尺寸是否符合要求，外观是否整洁无损伤，表面是否贴有检验标识和铭牌，字迹内容要求清晰无误。
2.1.2控制器出线铜排表面平整，安装牢固可靠，整齐无污渍。
2.2基本性能检测2.2.1控制器可在规定的电压和电流下正常运行。
2.2.2控制器应可以使无刷直流电机实现怠速、正反转运行、调速等基本功能的控制。
2.3各种保护功能及信号输出检测2.3.1过温检测：当控制器在超过规定温度时自动停止运行，并在温度降低到允许值时才可以继续运行。
2.3.2过流检测：当控制器的母线或相线电流超过允许值时应能自动断电保护并发出报警信号。
2.3.3过压检测：当控制器的输入电压超过其最大输入电压时自动发出报警信号。
2.3.4欠压检测：当控制器的输入电压低于其最小输入电压时自动报警信号。
2.3.5堵转检测：在电机堵转超过规定时间时，控制器应停止对电机输出电流，并发出报警信号。
2.3.5霍尔故障检测：当电机的位置传感器输出异常信号时，控制器应停止对电机输出电流，并发出报警信号。
2.3.5加速器信号异常检测：当控制器检测到加速踏板在上电时的信号异常时禁止对电机输出，并发出报警信号。
2.3.6刹车断电：当控制器检测到刹车信号输入时停止对电机输出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机控制器检测试验标准两篇篇一：电机控制器检测试验标准1、环境条件1.1实验环境条件：1.1.1温度在-20℃-40℃。
1.1.2相对湿度在10%-75%之间。
1.2使用环境条件：1.2.1当环境温度在-20℃-80℃时，控制器能按规定的定额运行。
1.2.2在相对湿度不超过100%情况下能正常工作，即控制器表面产生凝露时也可正常工作。
2、实验检查项目2.1机械尺寸及外观检测2.1.1按照产品的设计图纸，检查控制器外形和安装尺寸是否符合要求，外观是否整洁无损伤，表面是否贴有检验标识和铭牌，字迹内容要求清晰无误。
2.1.2控制器出线铜排表面平整，安装牢固可靠，整齐无污渍。
2.2基本性能检测2.2.1控制器可在规定的电压和电流下正常运行。
2.2.2控制器应可以使无刷直流电机实现怠速、正反转运行、调速等基本功能的控制。
2.3各种保护功能及信号输出检测2.3.1过温检测：当控制器在超过规定温度时自动停止运行，并在温度降低到允许值时才可以继续运行。
2.3.2过流检测：当控制器的母线或相线电流超过允许值时应能自动断电保护并发出报警信号。
2.3.3过压检测：当控制器的输入电压超过其最大输入电压时自动发出报警信号。
2.3.4欠压检测：当控制器的输入电压低于其最小输入电压时自动报警信号。
2.3.5堵转检测：在电机堵转超过规定时间时，控制器应停止对电机输出电流，并发出报警信号。
2.3.6霍尔故障检测：当电机的位置传感器输出异常信号时，控制器应停止对电机输出电流，并发出报警信号。
2.3.7加速器信号异常检测：当控制器检测到加速踏板在上电时的信号异常时禁止对电机输出，并发出报警信号。
2.3.8刹车断电：当控制器检测到刹车信号输入时停止对电机输出。
2.3.9刹车复位：当控制器发生过温、过压、欠压、堵转、霍尔故障、加速器信号异常等故障后，检测到故障消失且有刹车信号输入后即可复位。
2.3.10速度输出信号：控制器应能根据电机转速的变化而输出对应的脉冲信号。
保护系统检验按照GB/T3859.1-1993的6.4.13的要求进行。
6.4.13保护系统的检验保护系统检验主要包括各种过电流保护装置的过流整定；快速熔断器和快速开关的正确动作}各种过电压保护设施（如避雷器、浪涌过电压抑制器、重复过电压阻容吸收器等）的正确工作，装置冷却系统的保护设施（如风速、流量、水压等继电器）的正常动作，作为安全操作的接地装置和开关的正确设置以及各种保护器件的互相协调。
由于变流器保护系统形式繁多，因而不可能提出一个通用的检验规则。
总的要求是，保护系统的检验应尽可能在不使变流器各部件受到超过其额定值冲击的条件下进行。
出厂试验时保护系统动作的检验不包括那些动作时会发生永久性损坏的器件（如熔断器），因而，本标准6.4.13.1规定的b、c两种试验除非有专门的规定，否则不是必须进行的。
整个变流器系统过电流保护设旅性能的检验，可根据产品技术条件的规定进行。
而熔断器的保护性能，则只有在认为有十分必要时，由供需双方商定，按有关规定进行。
6.4.13.1过电流保护检验a．持续过电流保护检验本试验可与6.4.3额定电流试验同时进行。
调整限流元件（如过电流继电器或自动开关等）的整定值使与产品技术条件的规定值相符，如果设备中采用了保护变流器免受过电流冲击的控制系统，则其性能也应检验；b．直流侧短路保护检验在直流侧做人为短路，检验快速熔断器和快速开关等保护器件的正确动作，c．交流侧短路保护检验在电路臂做人为短路，检验交流侧保护器件的正确动作。
6.4.13.2过电压保护检验装置过电压（见5.7.8.3）的测量一般可使用高频示波器，其频率响应须在40MH：以上，有条件时，可与同步开关及峰值电压表配合使用，测量数据以示波器为准。
a．分合闸引起的浪涌过电压保护措施的检验本项试验可与功能试验结合进行。
测量时将测量仪器接至直流侧正负端子，并在变流器直流侧开路的情况下使变流器网侧开关作分合闸操作，记取过电压峰值，如此至少重复5次，如果变流器在实际运行时不可能开路，则允许在轻载条件下进行试验Ib．快速开关引起的浪涌过电压保护措施的检验本试验可与短路保护的检验结合进行，或在额定负载下使快速开关动作，测出最高峰值电压，再据以推算事故条件下的过电压c．换相过电压的检验本顼试验可与负载试验及短路保护的检验结合进行，分别测量其正常和事故状态下的数据；d．大气过电压保护措施的检验有关大气过电压保护措施的检验可参照有关标准对大气过电压试验的规定进行。
2.4冷态绝缘电阻和介电强度检测2.4.1控制器的冷态绝缘电阻检测：常温放置的控制器，将其强电输入输出线短接为一个等电位点，并在此电位点与机箱接地点之间进行绝缘电阻测量，测量标准不小于50MΩ。
2.4.2控制器介电强度检测：常温放置的控制器，将其强电输入输出线短接为一个等电位点，并在此电位点与机箱接地点之间施加1000V有效值电压1分钟，且无击穿和闪络现象。
2.5温升及耐久检测2.5.1控制器第一次在额定负载下无故障运行必须达到设计的时间。
2.5.2控制器在额定负载下运行规定时间的温升不超过限定值。
温升试验方法参照GB/T13422-1992中5.1.9温升试验进行。
5.1.9温升试验温升试验的目的在于测定变流器在额定条件下各部件的温升是否超过极限温升。
温升试验一般可与5.1.6低压电流试验同时进行。
如进行负载试验可与额定条件下的负载试验同时进行。
变流器的温升应在最不利的额定冷却条件下测定。
如果试验在低于最大规定温度下进行，则应进行修正。
只要可能，温升试验应在等效与产品标准规定的负载下进行。
按产品标准指定的被测部位，安装测温元件。
环境温度的测量应在距柜体表面1m,柜体高度的一半处测量。
测量仪器:可选用热电偶、温度计和其他热传感器。
测量程序a.按产品标准调整电源输入电压和负载电流等于规定值。
检查各部件的温度，直至热平衡。
注：当温度变化不超过1K/h,即认为达到稳定温度。
b.按产品标准规定，调节过载电流、时间间隔，并测量检查部件的温度，其中包括在最高温度下工作的部件温度。
记录半导体器件外壳或散热器部位的温升，根据测得的温度计算等效结温升，以检验变流器能够承受规定的负载等级下器件的最高等效结温。
计算方法见GB3859附录F.温度测量的误差△(C)由式(3)求出:变流器各部件的温升符合产品标准规定，则认为合格。
2.6温度、湿热及盐雾检测2.6.1温度、湿热a）环境条件温度为+40℃，相对湿度为95%的条件下进行试验，试验时间48h。
在热湿试验后，测量电机和控制器的绝缘电阻值，控制器应无明显的外表面质量变坏及影响正常工作的锈蚀现象。
恢复到正常环境中应能继续稳定工作。
b）将电机及其控制器放入低温箱内，使箱内温度降至-20℃，至少保持30min 后，在低温箱内通电后，电机和控制器应能正常运行。
2.6.2盐雾试验应按GB/T2423.17-1993的规定进行。
控制器在试验箱内应处于正常安装状态。
试验时持续时间为16h。
试验结束，控制器在3.2规定的条件下恢复（1~2）h后，检查器通电能否正常工作，但不考核控制器的外观。
6试验程序6.1初始检测试验前.试验样品必须进行外观检查.如果需要可按有关标准进行其他项目的除能测定试验样品表面必须干净、无油污、无临时的保护层和其他弊病。
6.2预处理按有关标准规定，对即将试验的试验样品进行清洁，所用清洁方法应不影响盐雾对试验样品的作用，试验前应尽觉避免用手直接触摸试验样品表面。
6.3条件试验6.3.1试验样品放骨位否由有关标准规定，一般按其正常使用状态放扮(包括外罩等〕平板试验样品需使受试面与垂直方向成30°角。
6.3.2试验样品不得相互接触，它们的间隔距离应是不影响盐雾能自由降落在试验样品上.以及一个试验样品上的盐溶液不得滴落在其他试验样品上。
6.3.3试验样品放置后按第5章规定的试验条件进行条件试验，试验持续时间按有关标准规定从第5.3条的规定中选取。
6.4恢复试验结束后，用流动水轻轻洗去试验样品表面盐沉积物，再在蒸馏水中漂洗，洗涤水温不得超过35℃，然后在标准的恢复大气条件下恢复1~2h，或按有关标准规定的其他恢复条件和恢复时间。
6.5最后检测恢复后的试验样品应及时进行检查、测试井记录结果检查项目、试验结果评定和合格要求均按有关标准规定。
7引用本标准时应给出的细则有关标准采用本试验方法时，应对下列项日作出具体规定:a初始检测(见本标准第6.1条);b.预处理(见本标准第6.2条)c安装细节(见本标准第6.3条);d.试验持续时间(见本标准第5.3条);e.恢复(见本标准第6.4条)f.最后检测(见本标准6.5条)2.7机械强度及防水防尘检测2.7.1分别在控制器的3各方向上按照30cmX30cm的面积上加100kg质量物体产生的重力进行试验，壳体应无明显的塑性变形。
2.7.2控制器的防水防尘等级按IP54．．．．的防护等级检测。
按照GB/T4942.2-1993中规定的方法进行试验。
6技术要求6.1表示防护等级的代号由表征字母“IP”和附加在后的两个表征数字及补充字母组成。
第一位表征数字及数后补充字母表示第一种防护型式的各个等级，第二位表征数字则表示第二种防护型式的各个等级。
6.2第一位表征数字及数后补充字母表示的防护等级及其含义。
第一位表征数字及数后补充字母表示电器具有对人体和壳内部件的防护，共分为9个等级。
如表1所示。
表1第一位表征数字及数后补充字母表示的防护等级②本表“含义”栏说明第一位表征数字及数后补充字母所代表的防护等级所能“防止”入壳内的物体的细节。
③本表的第一位表征数字为1至4(2L、3L、4L)的电器。
所能防止的固体异物系包括形状规则或不规则的物体，其3个相互垂直的尺寸均超过“含义”栏中相应规定的数值。
④具有泄水孔通风孔等的电器外壳，必须符合于该电器所属的防护等级“IP”号的要求。
试验时，对预定在安装地点开启或封闭的孔，应按原预定要求保持开启或封闭。
在表l中第一位表征数字及数后补充字母的相应防护等级从低级到高级排列依次为0、1、2L、3L、4L、3、4、5、6，凡符合某一防护等级的外壳意味着亦符合所有低于该防护等级的各级，除有怀疑外，不必再作较低防护等级的试验。
6．3第二位表征数字的防护等级及其含义第二位表征数字表示由于外壳进水而引起有害影响的防护，共分为9个等级，如表2所示。
表2第二位表征数字表示的防护等级②本表“含义”栏说明第二位表征数字所代表的每一防护外壳的防护型式细节。
表2中，符合某一防护等级的外壳意味着亦符合所有低于该防护等级的各级，除有怀疑外，不必再作较低防护等级的试验。
6．4补充字母的使用：当防护的内容有所增加时，可用补充字母来表示。
W：具有附加防护措施或方法要求(放在字母IP后面)，可在特定的气候条件下使用的外壳防护等级。
