设计甲醇-水溶液的常压筛板精馏塔化工课程设计

设计甲醇-水溶液的常压筛板精馏塔化工课程设计

目录一、绪论 (4)二、设计方案简介 (6)2.1 设计分析 (6)2.2 设计方案 (6)2.3工艺流程 (6)2.4设计方案概述 (7)三、装置设备的工艺计算 (8)3.1设计题目中的已知条件: (8)3.2物料的衡算 (8)3.3塔板数的确定 (9)甲醇和水的气液平衡数据 (9)3.4 操作线方程 (10)3.5 理论塔板数的确定 (11)3.6实际塔板数 (13)3.7筛板的力学验算 (16)3.8漏液验算 (17)四、精馏塔热量衡算 (18)4.2塔顶蒸汽带出热量Q V (18)4.3塔底产品带出热量Q W (18)4.4进料带入热量Q F (18)4.5回流带入热量Q L (19)4.6塔釜加热量Q B (19)4.7总的热量衡算 (19)五、主要设备尺寸计算 (20)5.1塔和塔板工艺尺寸计算 (20)5.2塔径 (20)5.3精馏塔高度的计算 (21)5.4溢流装置 (21)5.5堰长 (21)5.6堰高 (21)5.7塔板的分块 (22)5.8筛孔计算及其排列 (24)5.9 塔高的计算 (24)六、辅助设备的选择 (25)6.1蒸汽管 (25)6.3进料管 (25)6.4塔釜液出口 (25)6.5间接蒸汽加热管 (26)七、设计结果与参考文献 (27)7.1计算结果总表 (27)7.2 参考文献: (28)八、主要符号说明 (29)九、后记 (30)一、绪论原理精馏一种利用回流使液体混合物得到高纯度分离的蒸馏方法,是工业上应用最广的液体混合物分离操作,广泛用于石油、化工、轻工、食品、冶金等部门。

精馏操作按不同方法进行分类。

根据操作方式,可分为连续精馏和间歇精馏;根据混合物的组分数,可分为二元精馏和多元精馏;根据是否在混合物中加入影响汽液平衡的添加剂,可分为普通精馏和特殊精馏(包括萃取精馏、恒沸精馏和加盐精馏)。

若精馏过程伴有化学反应,则称为反应精馏。

双组分混合液的分离是最简单的精馏操作。

化工原理课程设计甲醇和水.doc

化工原理课程设计甲醇和水.doc

目录摘要 (3)Abstract (3)引言 (1)第1章设计条件与任务 (2)1.1设计条件 (2)1.2设计任务 (2)第2章设计方案的确定 (3)2.1操作压力 (3)2.2进料方式 (3)2.3加热方式 (3)2.4热能的利用 (3)第3章精馏塔的工艺设计 (5)3.1全塔物料衡算 (5)3.1.1原料液、塔顶及塔底产品的摩尔分数 (5)3.1.2原料液、塔顶及塔底产品的平均摩尔质量 (5)3.1.3物料衡算进料处理量 (5)3.1.4物料衡算 (5)3.2实际回流比 (6)3.2.1最小回流比及实际回流比确定 (6)3.2.2操作线方程 (7)3.2.3汽、液相热负荷计算 (7)3.3理论塔板数确定 (7)3.4实际塔板数确定 (7)3.5精馏塔的工艺条件及有关物性数据计算 (8)3.5.1操作压力计算 (8)3.5.2操作温度计算 (8)3.5.3平均摩尔质量计算 (8)3.5.4平均密度计算 (9)3.5.5液体平均表面张力计算 (10)3.6精馏塔的塔体工艺尺寸计算 (11)3.6.1塔径计算 (11)3.6.2精馏塔有效高度计算 (13)第4章塔板工艺尺寸的计算 (14)4.1精馏段塔板工艺尺寸的计算 (14)4.1.1溢流装置计算 (14)4.1.2塔板设计 (15)4.2提馏段塔板工艺尺寸设计 (15)4.2.1溢流装置计算 (15)4.2.2塔板设计 (16)4.3塔板的流体力学性能的验算 (16)4.3.1精馏段 (16)4.3.2提馏段 (18)4.4板塔的负荷性能图 (19)4.4.1精馏段 (19)4.4.2提馏段 (21)第5章板式塔的结构 (23)5.1塔体结构 (23)5.1.1塔顶空间 (23)5.1.2塔底空间 (23)5.1.3人孔 (23)5.1.4塔高 (23)5.2塔板结构 (24)第6章附属设备 (24)6.1冷凝器 (24)6.2原料预热器 (24)第7章接管尺寸的确定 (26)7.1蒸汽接管 (26)7.1.1塔顶蒸汽出料管 (26)7.1.2塔釜进气管 (26)7.2液流管 (26)7.2.1进料管 (26)7.2.2回流管 (26)7.2.3塔釜出料管 (26)第8章附属高度确定 (28)8.1筒体 (28)8.2封头 (28)8.3塔顶空间 (28)8.4塔底空间 (28)8.5人孔 (28)8.6支座 (28)8.7塔总体高度 (28)第9章设计结果汇总 (30)设计小结与体会 (32)参考文献 (33)摘要课程设计不同于平时的作业,在设计中需要我们自己做出决策,即自己确定方案、选择流程、查取资料、进行过程和设备计算,并要求自己的选择作出论证和核算,经过反复的分析比较,择优选定最理想的方案和合理的设计。

甲醇-水溶液连续精馏塔课程设计

甲醇-水溶液连续精馏塔课程设计

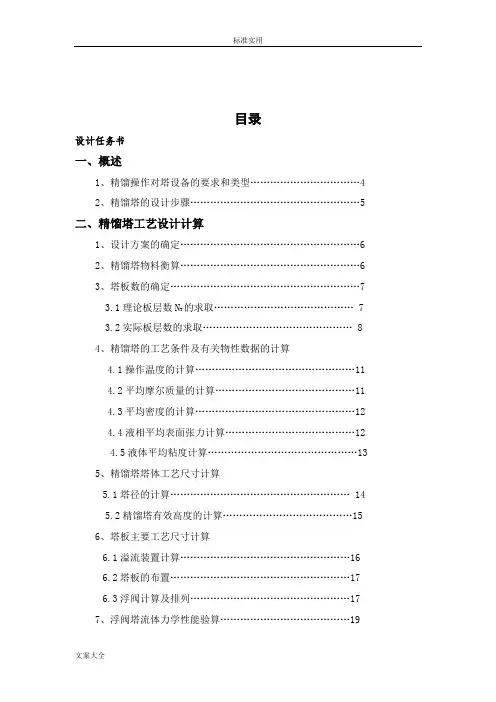

目录设计任务书一、概述1、精馏操作对塔设备的要求和类型 (4)2、精馏塔的设计步骤 (5)二、精馏塔工艺设计计算1、设计方案的确定 (6)2、精馏塔物料衡算 (6)3、塔板数的确定 (7)的求取 (7)3.1理论板层数NT3.2实际板层数的求取 (8)4、精馏塔的工艺条件及有关物性数据的计算4.1操作温度的计算 (11)4.2平均摩尔质量的计算 (11)4.3平均密度的计算 (12)4.4液相平均表面张力计算 (12)4.5液体平均粘度计算 (13)5、精馏塔塔体工艺尺寸计算5.1塔径的计算 (14)5.2精馏塔有效高度的计算 (15)6、塔板主要工艺尺寸计算6.1溢流装置计算 (16)6.2塔板的布置 (17)6.3浮阀计算及排列 (17)7、浮阀塔流体力学性能验算 (19)8、塔附件设计 (26)7、精馏塔结构设计 (30)7.1设计条件 (30)7.2壳体厚度计算…………………………………………………7.3风载荷与风弯矩计算…………………………………………7.4地震弯矩的计算…………………………………………………三、总结 (27)化工原理课程设计任务书一、设计题目: 甲醇-水溶液连续精馏塔设计二、设计条件:年产量: 95%的甲醇17000吨料液组成(质量分数): (25%甲醇,75%水)塔顶产品组成(质量分数): (95%甲醇,5%水)塔底釜残液甲醇含量为6%每年实际生产时间: 300天/年,每天24小时连续工作连续操作、中间加料、泡点回流。

操作压力:常压塔顶压力4kPa(表压)塔板类型:浮阀塔进料状况:泡点进料单板压降:kPa 7.0厂址:安徽省合肥市塔釜间接蒸汽加热,加热蒸汽压力为0.5Mpa三、设计任务完成精馏塔的工艺设计,有关附属设备的设计和选型,绘制精馏塔系统工艺流程图和精馏塔装配图,编写设计说明书.设计内容包括:1、 精馏装置流程设计与论证2、 浮阀塔内精馏过程的工艺计算3、 浮阀塔主要工艺尺寸的确定4、 塔盘设计5、 流体力学条件校核、作负荷性能图6、 主要辅助设备的选型四、设计说明书内容1 目录2 概述(精馏基本原理)3 工艺计算4 结构计算5 附属装置评价6 参考文献7 对设计自我评价摘要:设计一座连续浮阀塔,通过对原料,产品的要求和物性参数的确定及对主要尺寸的计算,工艺设计和附属设备结果选型设计,完成对甲醇-水精馏工艺流程和主题设备设计。

化工原理课程设计甲醇------水二元物料板式精溜塔

化工原理课程设计甲醇------水二元物料板式精溜塔

化工原理教研室化工原理课程设计设计题目:甲醇------水二元物料板式精溜塔设计者姓名:指导教师:系别:化学工程系专业:化学工程与工艺班级:学号:说明书共27 页图纸共张设计时间年月至年月完成时间2007 年01月02 日于课程设计任务书1, 设计题目: 甲醇------水二元物料板式精溜塔2, 设计条件:(1), 加料组成:(2), 进料组成: ;(3), 溜出液组成:(4), 釜液组成:(5), 加料状态: .q=1(6), 塔顶压力: p=100kpa(7),单板压降≦0.7kPa3, 设计要求:(1), 精溜塔工艺设计计算;(2), 精溜工艺过程流程图;(3), 精溜塔设备结构图;(5), 设计说明书.目录1.前言 (7)2.精馏塔工艺设计计算 (8)2.1 设计方案的确定 (8)2.2 精馏塔物料衡算 (8)2.3 塔板数的确定 (8)2.4 精馏塔的工艺条件及有关物性数据的计算 (10)2.4.1 平均摩尔质量计算 (10)2.4.2 平均密度计算 (11)2.4.3 液相平均表面张力计算 (12)2.4.4 液体平均粘度计算 (12)3.板式塔主要工艺尺寸的设计计算 (13)3.1 塔径的计算 (13)3.2 精馏塔有效高度的计算 (14)3.3 塔板主要工艺尺寸的计算 (14)3.3.1溢流装置计算 (14)3.3.2 塔板布置 (15)3.3.3 浮阀计算及其排列 (16)3.3.4 浮阀塔的流体力学性能验算 (17)3.3.5塔板的负荷性能图 (19)3.3.6小结 (22)4.塔的附属设备的计算 (23)4.1热量衡算 (23)4-2塔顶冷凝器的设计计算 (24)4-2-1初选换热器 (24)4-2-2传热系数的校核 (27)5.1计算机程序 (30)摘要及关键词Abstract and Keywords摘要化工生产中所处理的原料中间产品几乎都是由若干组分组成的混合物,其中大部分是均相混合物。

化工原理课程设计之甲醇水连续筛板塔设计

化工原理课程设计之甲醇水连续筛板塔设计

化工原理课程设计题目甲醇-水连续精馏塔的设计姓名胡士彭学号200907120237年级2009级专业化学工程与工艺系(院)化学化工学院指导教师杨兰2012年5月(一)设计题目甲醇-水连续精馏塔的设计(二)设计任务及操作条件1) 进料:甲醇含量为42 %(质量百分率,下同)的常温液体;2) 产品的甲醇含量为90%;3) 残液中甲醇含量为1%;4) 年处理甲醇-水混合液:30000吨(开工率300 天/年);5) 操作条件a) 塔顶压力:常压b) 进料热状态:泡点进料c) 回流比:R=2.7Rmin d) 加热方式:间接蒸汽e) 单板压降:≤0.7kPa (三)板类型筛板塔(四)厂址临沂地区(五)设计内容1) 精馏塔的物料衡算;2) 塔板数的确定;3) 精馏塔的工艺条件及有关物性数据的计算;4) 精馏塔的塔体工艺尺寸计算;5) 塔板主要工艺尺寸的计算;6) 塔板的流体力学验算;7) 塔板负荷性能图;8) 精馏塔接管尺寸计算;9) 对设计过程的评述和有关问题的讨论。

本设计主要符号说明:英文字母A a---- 塔板的开孔区面积,m2 △P P----气体通过每层筛板的压降A f---- 降液管的截面积, m2 t----筛孔的中心距A o---- 筛孔区面积, m2u’o----液体通过降液管底隙的速度A T----塔的截面积m2 W c----边缘无效区宽度C----负荷因子无因次W d----弓形降液管的宽度C20----表面张力为20mN/m的负荷因子W s----破沫区宽度d o----筛孔直径Z----板式塔的有效高度D----塔径m 希腊字母e v----液沫夹带量kg液/kg气θ----液体在降液管内停留时间E T----总板效率μ----粘度R----回流比ρ----密度Rmin----最小回流比σ----表面张力M----平均摩尔质量kg/kmol φ----液体密度校正系数、开孔率t m----平均温度℃下标g----重力加速度9.81m/s2 max----最大的F o----筛孔气相动能因子kg1/2/(s.m1/2) min----最小的hl----进口堰与降液管间的水平距离m L----精馏段液相的h c----与干板压降相当的液柱高度m V----精馏段气相的、h d----与液体流过降液管的压降相当的液注高度m L'----提馏段液相的h f----塔板上鼓层高度m V'----提馏段气相的h L----板上清液层高度mh1----与板上液层阻力相当的液注高度mho----降液管的义底隙高度mh ow----堰上液层高度mh W----出口堰高度mh’W----进口堰高度mhσ----与克服表面张力的压降相当的液注高度mH----板式塔高度mH d----降液管内清液层高度mH D----塔顶空间高度mH F----进料板处塔板间距mH T----塔板间距mK----稳定系数l W----堰长mq v,L,h----液体体积流量m3/hq v,v,h----气体体积流量m3/h目录一、设计方案的确定 (5)二、精馏塔的物料衡算 (5)三、塔板数的确定 (5)四、精馏塔的工艺条件及有关物性数据数据的计算错误!未定义书签。

甲醇—水混合液筛板精馏塔设计

甲醇—水混合液筛板精馏塔设计

课程设计任务书专业高分子材料与工程班级01 学生姓名发题时间:2012 年 6 月 6 日一、课题名称甲醇——水混合液筛板精馏塔设计二、课题条件(原始数据)原料:甲醇、水年处理量:20000t原料组成(甲醇的质量分率):0.4料液初温: 25℃冷却水温度:30℃塔顶产品组成(质量分数):0.997塔底废水中甲醇含量不高于0.5%(质量分率)塔顶易挥发组分回收率:99.4%操作压力:4kpa(塔顶常压)回流比:最小回流比的2倍单板压降:≤0.7kpa进料状态:饱和液体进料塔顶采用全凝器,泡点回流塔釜:饱和蒸汽间接加热塔板形式:筛板生产时间:330天/年,每天24h运行全塔效率:E T=0.6设备形式:筛板塔厂址:武汉地区三、参考文献[1]陈敏恒等.化工原理.第二版化.学工业出版社.1999[2]谭天恩,麦本熙,丁惠华.化工原理(上、下册) .第二版.北京:化学工业出版社,1998[3]姚玉英.化工原理例题与习题.第三版.北京:化学工业出版社,1998[4]贾绍义,柴诚敬主编.化工原理课程设计.天津:天津大学出版社,2002[5]李功样,陈兰英,崔英德主编.常用化工单元设备设计.广州:华南理工大学出版社,2003[6]涂伟萍,陈佩珍,程达芬主编.化工工程及设备设计.北京:化学工业出版社,2000[7]钱颂文主编.换热器设计手册.北京: 化学工业出版社,2002[8]《化工过程及设备设计》.广州:华南工学院出版社,1986[9]《化工设计手册》编辑委员会.化学工程手册,第1篇化工基础数据;第8篇传热设备及工业生产.北京:化学工业出版社,1986[10]阮奇,叶长,黄诗煌.化工原理优化设计与解题指南.北京:化学工业出版社,2001四、设计内容(包括设计、计算、论述、实验、应绘图纸等根据目录列出大标题即可)1 设计方案的选定2精馏塔的物料衡算3塔板数的确定4精馏塔的工艺条件及有关物性数据的计算(加热物料进出口温度、密度、粘度、比热、导热系数)5精馏塔塔体工艺尺寸的计算6塔板主要工艺尺寸的计算7塔板的流体力学验算8塔板负荷性能图(只做精馏段)9换热器设计10馏塔接管尺寸计算11制生产工艺流程图(带控制点、机绘,A2图纸)12绘制板式精馏塔的总装置图(包括部分构件)(手绘,A1图纸)13撰写课程设计说明书一份设计说明书注意事项:写出详细计算步骤,并注明选用数据的来源;每项设计结束后列出计算结果明细表;设计最终需装订成册上交。

甲醇水连续精馏塔课程设计

甲醇水连续精馏塔课程设计

甲醇水连续精馏塔课程设计
甲醇水连续精馏塔课程设计需要依据具体的设计要求和实验条件进行设计和实验。

以下是一个可能的课程设计方案,供参考:
实验目的:
通过甲醇水连续精馏塔的设计和实验,掌握连续精馏的基本原理和方法,了解塔内操作和控制,熟悉实验操作和数据处理方法。

实验仪器和设备:
甲醇水连续精馏塔、加热器、冷却器、计量泵、温度传感器、压力传感器等。

实验步骤:
(1)进行塔的预热和准备工作,包括塔的清洗和检查、加热器和冷却器的设置等。

(2)调整塔的进料和出料流量、温度和压力等操作参数,开始实验。

(3)收集塔内物料的流量、温度和压力等数据,根据实验数据进行分析和处理。

(4)根据实验结果,进行调整和优化塔的操作参数和流程,改善塔的性能和效果。

实验要点:
(1)注意安全,遵守实验操作规程,避免发生事故和危险。

(2)严格控制塔内的操作参数,保证塔的稳定和可控。

(3)采用适当的数据采集和处理方法,对实验结果进行分析和评估。

(4)根据实验结果,进行调整和优化,改善塔的性能和效果。

实验结果:
根据实验数据和分析结果,可以得到塔内物料的分离效果和效率,评估塔的性能和优化方案。

以上是一个简要的甲醇水连续精馏塔课程设计方案,具体实验操作和数据处理方法需要根据实验条件和要求进行设计和调整。

在进行实验时,需要注意安全和质量,遵守实验规程和操作要求,保证实验的稳定和可控。

化工原理甲醇-水板式精馏塔设计

化工原理甲醇-水板式精馏塔设计
一、甲醇-水板式精馏塔设计条件
(1)生产能力:3万吨/年,年开工300天
(2) 进料组成:甲醇含量65%(质量分数)
(3) 采用间接蒸汽加热并且加热蒸汽压力:0.3MPa
(4) 进料温度:采用泡点进料
(5) 塔顶馏出液甲醇含量99%(质量分数)
(6) 塔底轻组分的浓度≤1%(本设计取0.01)
(7) 塔顶压强常压
11.171
49
11.745
50
12.344
51
12.97
52
13.623
53
14.303
54
15.012
55
15.752
56
16.522
57
17.324
58
18.159
59
19.028
60
19.932
61
20.873
62
21.851
63
22.868
64
23.925
65
25.022
66
26.163
67
即:
同理可以求得
如此重复,直至
此后,改用提馏段操作线方程,
即: ,求出
同理可得:
如此重复计算,直至计算到
计算结果见下表:
逐板计算法的理论塔板数
y y的值
x x的值
y1
0.982
Xd
0.982
y2
0.960182532
x2
0.935523207y3 Nhomakorabea0.922159507
x3
0.865110198
y4
0.864902729
式中:D——塔径,m
——气体体积流量,

甲醇-水溶液连续板式精馏塔设计

甲醇-水溶液连续板式精馏塔设计

甲醇-水溶液连续板式精馏塔设计《化工原理课程设计》报告15000吨/年甲醇-水溶液连续板式精馏塔设计学号:0820020063专业生物工程班级08(2)设计者姓名设计单位生命科学学院指导老师完成日期2010-12-26一、前言甲醇用途广泛,是基础的有机化工原料和优质燃料。

主要应用于精细化工,塑料等领域,用来制造甲醛、醋酸、氯甲烷、甲氨、硫酸二甲酯等多种有机产品,也是农药、医药的重要原料之一。

甲醇在深加工后可作为一种新型清洁燃料,也加入汽油掺烧。

在甲醇合成时,因合成条件如压力、温度、合成气组成及催化剂性能等因素的影响,在产生甲醇反应的同时,还伴随着一系列副反应。

所得产品除甲醇外,还有水、醚、醛、酮、酯、烷烃、有机酸、有机胺、高级醇、硫醇、甲基硫醇和羰基铁等几十种有机杂物。

甲醇作为有机化工的基础原料,用它加工的产品种类很多,因此对甲醇的纯度均有一定的要求。

粗甲醇通过精馏,可根据不同要求,制得不同纯度的精甲醇,使各类杂物降至规定指标以下,从而确保精甲醇的质量。

塔设备是是化工、石油化工和炼油等生产中最重要的设备之一。

它可使气液或液液两相间进行紧密接触,达到相际传质及传热的目的。

可在塔设备中完成常见的单元操作有:精馏、吸收、解吸和萃取等。

此外,工业气体的冷却与回收、气体的湿法净制和干燥以及兼有气液两相传质和传热的增湿、减湿等。

在化工、石油化工、炼油厂中,塔设备的性能对于整个装置的产品质量和环境保护等各个方面都有重大影响。

塔设备的设计和研究受到化工炼油等行业的极大重视。

在此我们作板式塔的设计以熟悉单元操作设备的设计流程和应注意的事项是非常必要的。

目录一.概述 (4)1. 对塔设备的要求 ...............................................................................2. 板式塔类型................................................................................................................... 2.1 板式塔类型................................................................................................................. 2. 2板式塔类型................................................................................................................. 2. 3板式塔类型................................................................................................................. 二.流程的确定及说明....................................................................................................1. 塔型选择.......................................................................................................................2.操作条件的确定........................................................................................................... 3.操作流程...................................................................................................................... 三.塔的工艺计算............................................................................................................1.查阅文献,整理有关物性数据 .....................................................................................2.全塔的物料衡算.............................................................................................................3. 塔理论板数的确定.......................................................................................................四、塔的工艺条件及有关物性数据计算 ........................................................................1. 操作压强.......................................................................................................................2. 操作温度.......................................................................................................................3. 平均分子量...................................................................................................................4. 平均密度.......................................................................................................................5. 液体表面张力...............................................................................................................3. 塔理论板数的确定.......................................................................................................五、精馏塔的气液相负荷 ................................................................................................六、精馏塔的塔体工艺尺寸计算 ....................................................................................1.塔径的计算.....................................................................................................................2. 溢流装置.......................................................................................................................3. 塔板布置.......................................................................................................................4. 筛孔数与开孔率...........................................................................................................5.塔的精馏段有效高度 .....................................................................................................七、筛板流体力学验算....................................................................................................1. 气体通过筛板压降相当的液柱高度 ...........................................................................2. 雾沫夹带量的验算.......................................................................................................3. 漏液的验算...................................................................................................................4. 液泛验算.......................................................................................................................八、塔板负荷性能图........................................................................................................九、板式塔的结构与附属设备设计 ................................................................................1.塔体结构.........................................................................................................................2.塔板结构.........................................................................................................................十、辅助设备设计或选型 ..............................................................................................1.冷凝器.............................................................................................................................2.再沸器.............................................................................................................................3.接管管径的计算和选择 ................................................................................................. 十一、设计结果一览表....................................................................................................一、概述1.对塔设备的要求精馏所进行的是气(汽)、液两相之间的传质,而作为气(汽)、液两相传质所用的塔设备,首先必须要能使气(汽)、液两相得到充分的接触,以达到较高的传质效率。

甲醇水筛板精馏塔课程设计报告

甲醇水筛板精馏塔课程设计报告

化学与化学工程学院《化工原理》专业课程设计设计题目常压甲醇-水筛板精馏塔设计姓名:潘永春班级:化工101学号:2010054052指导教师:朱宪荣课程设计时间2013、6、8——2013、6、20化工原理课程设计任务书专业:化学与化学工程学院:化工101 姓名:潘永春学号20100054052 指导教师朱宪荣设计日期:2013 年6月8日至2013年6月20日一、设计题目:甲醇-水精馏塔的设计二、设计任务及操作条件:1、设计任务生产能力(进料)413.34Kmol/hr操作周期8000小时/年进料组成甲醇0.4634 水0.5366(质量分率下同)进料密度233.9Kg/m3 平均分子量22.65塔顶产品组成>99%塔底产品组成<0.04%2、操作条件操作压力 1.45bar (表压)进料热状态汽液混合物液相分率98%冷却水20℃直接蒸汽加热低压水蒸气塔顶为全凝器,中间汽液混合物进料,连续精馏。

3、设备形式筛板式或浮阀塔4、厂址齐齐哈尔地区三、图纸要求1、计算说明书(含草稿)2、精馏塔装配图(1号图,含草稿)一.前言 51.精馏与塔设备简介 52.体系介绍 53.筛板塔的特点 64.设计要求: 6二、设计说明书7三.设计计算书8 1.设计参数的确定81.1进料热状态81.2加热方式81.3回流比(R)的选择81.4 塔顶冷凝水的选择82.流程简介及流程图82.1流程简介83.理论塔板数的计算与实际板数的确定93.1理论板数计算93.1.1物料衡算93.1.2 q线方程93.1.3平衡线方程103.1.4 Rmin和R的确定103.1.5精馏段操作线方程的确定103.1.6精馏段和提馏段气液流量的确定 103.1.7提馏段操作线方程的确定103.1.8逐板计算103.1.9图解法求解理论板数如下图: 123.2实际板层数的确定124精馏塔工艺条件计算124.1操作压强的选择 124.2操作温度的计算 134.3塔内物料平均分子量、张力、流量及密度的计算 134.3.1 密度及流量 134.3.2液相表面张力的确定:144.3.3 液体平均粘度计算154.4塔径的确定154.4.1精馏段154.4.2提馏段174.5塔有效高度174.6整体塔高175.塔板主要工艺参数确定185.1溢流装置185.1.1堰长lw 185.1.2出口堰高hw 185.1.3弓形降液管宽度Wd和面积Af 185.1.4降液管底隙高度h0195.2塔板布置及筛孔数目与排列195.2.1塔板的分块195.2.2边缘区宽度确定 195.2.3开孔区面积Aa计算195.2.4筛孔计算及其排列206.筛板的力学检验206.1塔板压降206.1.1干板阻力h c计算 206.1.2气体通过液层的阻力Hl计算 216.1.4气体通过每层塔板的液柱高h p21 6.2 筛板塔液面落差可忽略216.3液沫夹带216.4漏液226.5液泛227.塔板负荷性能图227.1漏液线227.2液沫夹带线237.3液相负荷下限线 247.4液相负荷上限线 247.5液泛线247.6操作弹性258. 辅助设备及零件设计268.1塔顶冷凝器(列管式换热器)268.1.1方案Ⅰ:垂直管 268.1.2方案Ⅱ:水平管 298.2各种管尺寸的确定308.2.1进料管308.2.2釜残液出料管308.2.3回流液管318.2.4再沸器蒸汽进口管318.2.5 塔顶蒸汽进冷凝器出口管318.2.6冷凝水管328.3冷凝水泵329.设计结果汇总3310. 参考文献及设计手册35四.设计感想35一.前言1.精馏与塔设备简介蒸馏是分离液体混合物的一种方法,是传质过程中最重要的单元操作之一,蒸馏的理论依据是利用溶液中各组分蒸汽压的差异,即各组分在相同的压力、温度下,其探发性能不同(或沸点不同)来实现分离目的。

化工原理课程设计—甲醇和水筛板精馏塔分离精品文档17页

化工原理课程设计—甲醇和水筛板精馏塔分离精品文档17页

设计计算<一>设计方案的确定本设计任务为分离甲醇-水混合物。

对于二元混合物的分离,应采用连续精馏流程。

设计中采用泡点进料,将原料液通过预加热器至泡点后送入精馏塔内。

塔顶上升蒸汽采用全凝器冷凝,冷凝液在泡点下一部分回流至塔内,其余部分经产品冷却器冷却后送至储罐。

该物系属易分离系,最小回流比,故操作回流比取最小回流比的2倍。

塔釜采用间接蒸汽加热,塔底产品经冷却后送至储罐。

<二>精馏塔的物料衡算1、原料液及塔顶、塔底产品的摩尔分率甲醇的摩尔质量 M 甲醇=32.04kg/ kmol 水的摩尔质量 M 水=18.02kg/kmolX F =0.432.04=0.2730.40.6+32.0418.02 X D =0.999732.04=0.99470.99970.0003+32.0418.02X W =0.00532.04=0.0028180.0050.995+32.0418.022、原料液及塔顶、塔底产品的平均摩尔质量M F =0.273×32.04+(1—0.273)×18.02=21.85kg/kmol M D =0.9947×32.04+(1—0.9947)×18.02=31.96kg/kmol M W =0.002818×32.04+(1—0.002818)×18.02=18.06kg/kmol 3、物料衡算 原料处理量:F=210000000=115.573302421.85⨯⨯⨯kmol/h总物料衡算:F=D+W 115.57=D+W甲醇物料衡算:FX F =DX D +WX W 115.57×0.273=D×0.9947+W×0.002818 联立解得 D=31.48kmol/h w=84.09kmol/h <三>塔板数的确定 1、理论板数的求取 ①由 y=1+(-1)xxαα及甲醇—水在不同温度下的汽—液平衡组成温度 液相 气相 a 温度 液相 气相 a 92.9 0.0531 0.2834 7.05 81.6 0.2083 0.6273 6.4 90.3 0.0767 0.4001 8.03 80.2 0.2319 0.6485 6.11 88.9 0.0926 0.4353 7.55 78 0.2818 0.6775 5.35 86.6 0.1257 0.4831 6.5 77.8 0.2909 0.6801 5.18 85 0.1315 0.5455 7.93 76.7 0.3333 0.6918 4.49 83.2 0.1674 0.5586 6.29 76.2 0.3513 0.7347 5.11 82.3 0.1818 0.5775 6.15 73.8 0.462 0.7756 4.02 72.7 0.5292 0.7971 3.49 68 0.7701 0.8962 2.57 71.3 0.5937 0.8183 3.08 66.9 0.8741 0.9194 1.64 70 0.6849 0.8492 2.59am=1919......3.2.1a a a a =4.83 得到相平衡方程 y=4.83=1+(-1)x 1+3.83x xxαα因为泡点进料,所以q=1 且Xq=XF=0.273 且q 点过相平衡线 则y q=4.83=0.6451+3.83qqx x =0.645Rmin=D q q qx y y x --=0.94 取操作回流比 min 2.0 1.88R R ==2、求精馏塔的气液相负荷==RD L 1.88×31.48=59.18kmol/h V=(R+1)D =2.88×31.48=90.66kmol/hL =L+F=59.18+115.57=174.75kmol/h V =V=90.66kmol/h3、求操作线方程 精馏段操作线方程 1n y +=1RR ++1D x R +=0.6528Xn+0.3454 提馏段操作线方程 1W n n Wx Ly x V V+=-=1.927Xn-2.614×10-35、逐板计算法求理论板数因为塔顶为全凝器 10.9947D y X == 通过相平衡方程求 X 1=11=0.97494.83-3.83y y再通过精馏段操作线方程 y 2=0.6528X 1+0.3454=0.9818 ,如此反复得y 1=0.99947 x 1=0.9749 y 2=0.9818 x 2=0.9179 y 3=0.9446 x 3=0.7793 y 4=0.8541 x 4=0.5482 y 5=0.7032 x 5=0.3291 y 6=0.5603x 6=0.2087<0.273当X 6<Xq 后,改用相平衡方程与提馏段操作方程yn+1=1.927Xn-12.614×10-3计算.如此反复得 y 7=0.3995 x 7=0.1211 y 8=0.2308 x 8=0.0585 y 9=0.1101 x 9=0.025 y 10=0.0455 x 10=0.1474 y 11=0.02578x 11=5.45×10-3y 12=7.88×10-3x 12=1.64×10-3<0.002818可得到进料板位置 N F=6总理论板数 N T =12 <包括再沸器> 2、实际板层数的求取精馏段实际板层数:N 精=50.6=8.3≈9 提馏段实际板层数:N 提=60.6≈10(不包括再沸器)<四>精馏塔工艺条件及有关物性数据的计算 1、 操作压力计算塔顶操作压力 P D =101.3+4=105.3KPa 每层塔板压力降 P=0.7KPa进料板压力 P F =105.3+0.7×9=111.6KPa 塔底压力 Pw=P F +0.7×10=118.6KPa精馏段平均压力 Pm=105.3+111.6=108.452KPa提馏段平均压力 P m ′=111.6+120=115.12KPa2、 操作温度计算(内插法得)根据甲醇-水的气-液平衡组成表,再通过内插法得: 塔顶温度 t D =64.79℃ 进料板温度 t F =78.3℃ 塔釜温度 t w =99.6℃精馏段平均温度 t m =+64.79+78.3==71.5422D F t t ℃ 提馏段平均温度 t m ′=+78.3+99.6==88.9522F W t t ℃3、 平均摩尔质量的计算塔顶平均摩尔质量计算由X D =y 1=0.9947 通过相平衡方程求得 X 1=0.9749M VDM =y 1M 甲+(1-y 1)M 水=0.9947×32.04+(1-0.9947) ×18.02=31.97Kg/Kmol M LOM =X 1M 甲+(1-X 1)M 水=0.9749×32.04+(1-0.9749) ×18.02=31.69 Kg/Kmol 进料板平均摩尔质量计算通过逐板计算得进料板y F =0.5603,再通过相平衡方程得X F =0.2087 M VFM = y F M 甲+(1-y F )M 水=0.5603×32.04+(1-0.5603)×18.02=25.87Kg/Kmol M LFM =X F M 甲+(1-X F )M 水=0.2087×32.04+(1-0.2087×18.02)=20.95Kg/Kmol塔釜平均摩尔质量的计算由X w =0.002818 查平衡曲线得 y w =0.01346M VWM =y w M 甲+(1-y w )M 水=0.01346×32.04+(1-0.01346)×18.02=18.21Kg/Kmol M LWM =X W X 甲+(1-X W )M 水=0.002818×32.04+(1-0.002818)×18.02=18.06Kg/Kmol 精馏段平均摩尔质量M VM =VDM VFM (M +M )31.97+25.87==28.92/22Kg KmolM LM =LDM LFM (M +M )31.69+20.95==26.32/22Kg Kmol提馏段平均摩尔质量M VM ′=VDM VFM (M +M )25.87+18.21==22.04/22Kg KmolM LM ′=LFM LWM (M +M )20.95+18.06==19.50/22Kg Kmol4、平均密度计算⑴气相平均密度计算由理想气体状态方程计算 即 精馏段 ρVM =m vm P M 108.4528.92==1.0948.314(71.54+273.15)m RT ⨯⨯ Kg/m 提馏段 ρvm ′=m vm P M 115.122.04==0.84278.314(88.95+273.15)m RT ''⨯'⨯⑵液相平均密度计算液相平均密度按下式计算 即i 1a =m i∑ρL ρ塔顶液相平均密度的计算 由t D =64.79℃ 查手册得 ρ甲=747.168Kg/m ρ水=980.613Kg/mρLPM =11==747.70.9970.003++746.168980.613甲水D wωωρρKg/m进料板液相平均密度计算 由t F =78.3℃ 查手册得 ρ甲=735.53 Kg/m ρ水=972.82 Kg/m 进料板液相的质量分率ρLFM =11==881.91-0.31920.6808++735.53972.82甲水A A ααρρKg/m提馏段液相平均密度计算 由t w =99.6℃ 查手册得 ρ甲=716.36Kg/m ρ水=958.176 Kg/mρLWM =11==957.061-0.0050.995++716.36958.676甲水w w ωωρρKg/m精馏段液相平均密度为ρLM =747.7881.91814.822LDM LFM ρ+ρ+== Kg/m 提馏段液相平均密度ρLM ′=881.91+957.06919.4822LFM LWM ρ+ρ==Kg/m5、液体平均表面张力的计算液相平均表面张力依下式计算 即 δLM =∑X i δi塔顶液相平均表面张力的计算 由t D =64.79℃查手册得δ甲=18.31mN/m δ水=65.29Mn/m δLOM =X D δ甲+(1-X D )δ水=0.9947×18.31+0.0053×65.29=18.56mN/m进料板液相平均表面张力的计算 由t F =78.3℃ 查手册得 δ甲=17.0647mN/m δ水=62.889mN/m δLFM =X F δ甲+(1-X F )δ水=0.2087×17.0647+0.7913×62.889=53.32mN/m塔釜液相平均表面张力的计算 由tw=99.6℃ 查手册得 δ甲=14.93mN/m δ水=58.9mN/m δLWM =X w δ甲+(1-X w )δ水=0.002818×14.93+(1-0.2087)×62.889=53.32mN/m精馏段液相平均表面张力为δLM =18.5653.3235.9422L LFM OM δ+δ+==mN/m提馏段液相平均表面张力为δL M ′=53.3258.7856.0522LFM LW M δ+δ+==mN/m6、液体平均粘度计算液相平均粘度以下式计算,即lg μLM =∑X i lg μi塔顶液相平均粘度计算 由t D =64.79℃查手册得μ甲=0.3289mpa.s μ水=0.4479mpa.slg μLDM =X D lg μ甲+(1-X D )lg μ水=0.9947g (0.3289)+(1-0.9947)lg (0.4479)= —0.4825μLDM =0.3292mpa.s进料板液相平均粘度计算 由t F =78.3℃查手册得μ甲=0.28193mpa.s μ水=0.37084mpa.slg μLFM =X F lg μ甲+(1-X F )lg μ水=0.2087lg (0.28193)+(1-0.2087)lg (0.37084)=—0.4557μLFM =0.35mpa.s由t w =99.6℃ 查手册得μ甲=0.226mpa.s μ水=0.289mpa.slg μLWM =X w lg μ甲+(1-X w )lg μ水=0.002818lg(0.226)+(1-0.002818)lg (0.289)=-0.5394μLWM =0.2888mpa.s精馏段液相平均黏度为μLM =+0.32920.350.339722LDM LFM μμ+==mpa.s提馏段液相平均黏度为μL M ′=0.28880.350.319422LFM LW M μ+μ+==mpa.s <五>精馏塔的塔体工艺尺寸计算1、 塔径的计算精馏段的气液相体积流率为 Vs=90.6628.92==0.665736003600 1.094vm vm VM ⨯⨯ρ m /sLs=59.1826.32==0.00053136003600814.8lm lm LM ⨯⨯ρ m /s提馏段的气液相体积流率为V s ′=90.6622.04==0.6586360036000.8427vm vm VM '⨯'⨯ρm /s L s ′=174.7519.50==1.02936003600919.48lm lm LM '⨯'⨯ρ×10-3 精馏段 u max =-L VVc ρρρ 式中C 由C 20求取,C 20可通过查图(P 129页)筛板塔的泛点关联图的横坐标 功能参数0.000531814.8==0.021770.6657 1.094sL sV L V ρρ 取板间距H T =0.35m (通过筛板塔的的泛点关联图)(书P 129 图10-42)得到C 20=0.068 C=C 20(20dL )0.2=0.068×(35.9420) 0.2=0.07646 最大空塔气速u max =-814.8-1.094=0.0746=2.085/1.094L V V cm s ρρρ 取安全系数为0.8,则空塔气速u=0.8u max =0.8×2.085=1.668m/s D=440.6657==0.7133.14 1.668s V m u π⨯⨯ 按标准塔径圆整后 D=0.8m (据书P 129 表10-1) 塔截面积为A T =3.140.8==0.502444D π⨯²²m ²实际空塔气速 u=0.6657==1.325/0.5024s T V m s A max 1.325==0.632.085u u 实(安全系数在允许范围内,符合设计要求) 提馏段同理查阅得C 20s L s V L V 'ρ''ρ'=1.0291030.6586⨯- 919.480.8427 =0.05161查表得 H T =0.35m C 20′=0.07 C ′=C20′(20L δ')0.2=0.07(56.0520)0.2=0.08602 Umax ′=C ′L V V ρ'-ρ'ρ'=0.08602919.480.84270.8427-=2.84m/s同上取安全系数0.8 u ′=0.8 Umax ′=0.8×2.84=2.272m/s D ′=4s V u 'π'=40.65863.14 2.272⨯⨯=0.6076m 圆整取D ′=0.8m 同上A T ′=0.5024㎡ 实际空塔气速u ′=T 0.65861.313A 0.5024s V '==' max 1.313==0.462.84u U ''(符合安全系数范围,设计合理)2、精馏塔有效高度的计算精馏段有效高度为Z 精=(N 精-1)H T =(9-1)×0.35=2.8m 提馏段有效高度为Z 提=(N 提-1)H T =(10-1)×0.35=3.15m 在加料板上设一人孔,其高度为0.7m故精馏塔的有效高度为Z=Z 精+Z 提+0.7=2.8+3.15+0.7=6.65m <六>塔板主要工艺尺寸的计算 1、溢流装置计算因塔径D=0.8,可选用单溢流弓形降液管,采用凹形受液盘 ⑴堰长l w 取l w=0.6D=0.48m ⑵溢流堰高度h w 由h w =h L —h ow选用平直堰,堰上液层高度h ow =2.84()/31000hwL E l ² 取E=1.03 h ow =2.840.00053136001.03()/3=7.3510000.48⨯⨯⨯²mmh ow ′=2.840.00102936001.03()/3=11.3110000.48⨯⨯⨯²mm 取板上清液高度为h L =60mm h w =60-7,35=0.05265m h w ′=60-11.31=0.04869m⑶弓形降液管宽度w d 和截面积A f 由=0.6lw D 查图(P127页 弓形降液管的宽度与面积图)得=0.052f T A A =0.1dw D所以A f =0.052A T =0.052×0.5024=0.02612㎡W d =0.1D=0.1×0.8=0.08m所以依式计算液体在降液管中的停留时间精馏段:θ=360036000.026120.35==17.2170.0005313600f T h A H s L ⨯⨯⨯ > 3~5s (故设计合理) 提馏段:θ′=360036000.026120.35==8.8840.0010293600f T h A H s L '⨯⨯'⨯ >3~5s(故设计合理)⑷降液管低隙高度h 。

化工原理课程设计甲醇和水筛板精馏塔分离

化工原理课程设计甲醇和水筛板精馏塔分离

设计计算<一>设计方案的确定本设计任务为分离甲醇-水混合物。

对于二元混合物的分离,应采用连续精馏流程。

设计中采用泡点进料,将原料液通过预加热器至泡点后送入精馏塔内。

塔顶上升蒸汽采用全凝器冷凝,冷凝液在泡点下一部分回流至塔内,其余部分经产品冷却器冷却后送至储罐。

该物系属易分离系,最小回流比,故操作回流比取最小回流比的2倍。

塔釜采用间接蒸汽加热,塔底产品经冷却后送至储罐。

<二>精馏塔的物料衡算1、原料液及塔顶、塔底产品的摩尔分率甲醇的摩尔质量 M 甲醇=32.04kg/ kmol 水的摩尔质量 M 水=18.02kg/kmolX F =0.432.04=0.2730.40.6+32.0418.02X D =0.999732.04=0.99470.99970.0003+32.0418.02X W =0.00532.04=0.0028180.0050.995+32.0418.022、原料液及塔顶、塔底产品的平均摩尔质量M F =0.273×32.04+(1—0.273)×18.02=21.85kg/kmol M D =0.9947×32.04+(1—0.9947)×18.02=31.96kg/kmol M W =0.002818×32.04+(1—0.002818)×18.02=18.06kg/kmol 3、物料衡算 原料处理量:F=210000000=115.573302421.85⨯⨯⨯kmol/h总物料衡算:F=D+W 115.57=D+W甲醇物料衡算:FX F =DX D +WX W 115.57×0.273=D×0.9947+W×0.002818 联立解得 D=31.48kmol/h w=84.09kmol/h <三>塔板数的确定 1、理论板数的求取 ①由 y=1+(-1)xxαα及甲醇—水在不同温度下的汽—液平衡组成温度 液相 气相 a 温度 液相 气相 a 92.9 0.0531 0.2834 7.05 81.6 0.2083 0.6273 6.4 90.3 0.0767 0.4001 8.03 80.2 0.2319 0.6485 6.11 88.9 0.0926 0.4353 7.55 78 0.2818 0.6775 5.35 86.6 0.1257 0.4831 6.5 77.8 0.2909 0.6801 5.18 85 0.1315 0.5455 7.93 76.7 0.3333 0.6918 4.49 83.2 0.1674 0.5586 6.29 76.2 0.3513 0.7347 5.11 82.3 0.1818 0.5775 6.15 73.8 0.462 0.7756 4.02 72.7 0.5292 0.7971 3.49 68 0.7701 0.8962 2.57 71.3 0.5937 0.8183 3.08 66.9 0.8741 0.9194 1.6470 0.6849 0.8492 2.59am=1919......3.2.1a a a a =4.83 得到相平衡方程 y=4.83=1+(-1)x 1+3.83x xxαα因为泡点进料,所以q=1 且Xq=XF=0.273 且q 点过相平衡线 则y q=4.83=0.6451+3.83qqx x =0.645Rmin=D q q qx y y x --=0.94取操作回流比 min 2.0 1.88R R ==2、求精馏塔的气液相负荷==RD L 1.88×31.48=59.18kmol/h V=(R+1)D =2.88×31.48=90.66kmol/h =L+F=59.18+115.57=174.75kmol/h=V=90.66kmol/h 3、求操作线方程精馏段操作线方程 1n y +=1RR ++1D x R +=0.6528Xn+0.3454提馏段操作线方程 1W n n Wx Ly x V V+=-=1.927Xn-2.614×10-35、逐板计算法求理论板数因为塔顶为全凝器 10.9947D y X == 通过相平衡方程求 X 1=11=0.97494.83-3.83y y再通过精馏段操作线方程 y 2=0.6528X 1+0.3454=0.9818 ,如此反复得当X 6<Xq后,改用相平衡方程与提馏段操作方程yn+1=1.927Xn-12.614×10-3计算.如此反y 12=7.88×10-3x 12=1.64×10-3<0.002818可得到进料板位置 N F=6总理论板数N T =12<包括再沸器> 2、实际板层数的求取精馏段实际板层数:N 精=50.6=8.3≈9 提馏段实际板层数:N 提=60.6≈10(不包括再沸器)<四>精馏塔工艺条件及有关物性数据的计算 1、 操作压力计算塔顶操作压力 P D =101.3+4=105.3KPa 每层塔板压力降 P=0.7KPa进料板压力 P F =105.3+0.7×9=111.6KPa 塔底压力 Pw=P F +0.7×10=118.6KPa精馏段平均压力 Pm=105.3+111.6=108.452KPa提馏段平均压力 P m ′=111.6+120=115.12KPa2、 操作温度计算(内插法得)根据甲醇-水的气-液平衡组成表,再通过内插法得: 塔顶温度 t D =64.79℃ 进料板温度 t F =78.3℃ 塔釜温度 t w =99.6℃精馏段平均温度 t m =+64.79+78.3==71.5422D F t t ℃ 提馏段平均温度 t m ′=+78.3+99.6==88.9522F W t t ℃3、 平均摩尔质量的计算塔顶平均摩尔质量计算由X D =y 1=0.9947 通过相平衡方程求得 X 1=0.9749M VDM =y 1M 甲+(1-y 1)M 水=0.9947×32.04+(1-0.9947) ×18.02=31.97Kg/Kmol M LOM =X 1M 甲+(1-X 1)M 水=0.9749×32.04+(1-0.9749) ×18.02=31.69 Kg/Kmol 进料板平均摩尔质量计算通过逐板计算得进料板y F =0.5603,再通过相平衡方程得X F =0.2087 M VFM = y F M 甲+(1-y F )M 水=0.5603×32.04+(1-0.5603)×18.02=25.87Kg/Kmol M LFM =X F M 甲+(1-X F )M 水=0.2087×32.04+(1-0.2087×18.02)=20.95Kg/Kmol塔釜平均摩尔质量的计算由X w =0.002818 查平衡曲线得 y w =0.01346M VWM =y w M 甲+(1-y w )M 水=0.01346×32.04+(1-0.01346)×18.02=18.21Kg/Kmol M LWM =X W X 甲+(1-X W )M 水=0.002818×32.04+(1-0.002818)×18.02=18.06Kg/Kmol 精馏段平均摩尔质量M VM =VDM VFM (M +M )31.97+25.87==28.92/22Kg KmolM LM =LDM LFM (M +M )31.69+20.95==26.32/22Kg Kmol提馏段平均摩尔质量M VM ′=VDM VFM (M +M )25.87+18.21==22.04/22Kg KmolM LM ′=LFM LWM (M +M )20.95+18.06==19.50/22Kg Kmol4、平均密度计算⑴气相平均密度计算由理想气体状态方程计算 即 精馏段VM =m vm P M 108.4528.92==1.0948.314(71.54+273.15)m RT ⨯⨯Kg/m提馏段vm ′=m vm P M 115.122.04==0.84278.314(88.95+273.15)m RT ''⨯'⨯ ⑵液相平均密度计算 液相平均密度按下式计算 即i 1a =m i∑ρL ρ塔顶液相平均密度的计算 由t D =64.79℃ 查手册得 甲=747.168Kg/m水=980.613Kg/mLPM =11==747.70.9970.003++746.168980.613甲水D wωωρρKg/m进料板液相平均密度计算 由t F =78.3℃ 查手册得 甲=735.53 Kg/m 水=972.82 Kg/m进料板液相的质量分率F x 0.208732.04===0.3192x +(1-x )M 0.208732.04+0.791318.02F F M aA M ⨯⨯⨯甲甲水LFM =11==881.91-0.31920.6808++735.53972.82甲水A A ααρρKg/m提馏段液相平均密度计算 由t w =99.6℃ 查手册得 甲=716.36Kg/m 水=958.176Kg/mLWM =11==957.061-0.0050.995++716.36958.676甲水w w ωωρρKg/m精馏段液相平均密度为LM =747.7881.91814.822LDM LFM ρ+ρ+==Kg/m 提馏段液相平均密度LM′=881.91+957.06919.4822LFM LWM ρ+ρ==Kg/m 5、液体平均表面张力的计算 液相平均表面张力依下式计算 即LM =X ii塔顶液相平均表面张力的计算 由t D =64.79℃查手册得甲=18.31mN/m水=65.29Mn/mLOM =X D甲+(1-X D )水=0.9947×18.31+0.0053×65.29=18.56mN/m进料板液相平均表面张力的计算 由t F =78.3℃ 查手册得 甲=17.0647mN/m水=62.889mN/mLFM =X F甲+(1-X F )水=0.2087×17.0647+0.7913×62.889=53.32mN/m塔釜液相平均表面张力的计算 由tw=99.6℃ 查手册得 甲=14.93mN/m 水=58.9mN/mLWM =X w甲+(1-X w )水=0.002818×14.93+(1-0.2087)×62.889=53.32mN/m精馏段液相平均表面张力为LM =18.5653.3235.9422L LFM OM δ+δ+==mN/m提馏段液相平均表面张力为L M′=53.3258.7856.0522LFM LW M δ+δ+==mN/m 6、液体平均粘度计算 液相平均粘度以下式计算,即LM=X i i塔顶液相平均粘度计算 由t D =64.79℃查手册得甲=0.3289mpa.s水=0.4479mpa.sLDM =X D甲+(1-X D )水=0.9947g (0.3289)+(1-0.9947)(0.4479)= —0.4825LDM =0.3292mpa.s进料板液相平均粘度计算 由t F =78.3℃查手册得甲=0.28193mpa.s水=0.37084mpa.sLFM =X F甲+(1-X F )水=0.2087(0.28193)+(1-0.2087)(0.37084)=—0.4557LFM =0.35mpa.s由t w =99.6℃ 查手册得甲=0.226mpa.s 水=0.289mpa.sLWM =X w 甲+(1-X w )水=0.002818lg(0.226)+(1-0.002818)(0.289)=-0.5394LWM =0.2888mpa.s精馏段液相平均黏度为LM =+0.32920.350.339722LDM LFM μμ+==mpa.s 提馏段液相平均黏度为L M′=0.28880.350.319422LFM LW M μ+μ+==mpa.s <五>精馏塔的塔体工艺尺寸计算1、 塔径的计算精馏段的气液相体积流率为 Vs=90.6628.92==0.665736003600 1.094vm vm VM ⨯⨯ρm/sLs=59.1826.32==0.00053136003600814.8lm lm LM ⨯⨯ρm/s提馏段的气液相体积流率为V s ′=90.6622.04==0.6586360036000.8427vm vm VM '⨯'⨯ρm /sL s ′=174.7519.50==1.02936003600919.48lm lm LM '⨯'⨯ρ×10-3 精馏段 u max =-L VVc ρρρ式中C 由C 20求取,C 20可通过查图(P 129页)筛板塔的泛点关联图的横坐标 0.000531814.8=0.6657 1.094sL sV L V ρρ 取板间距H T =0.35m (通过筛板塔的的泛点关联图)(书P 129 图10-42)得到C 20=0.068 C=C 20(20dL )0.2=0.068×(35.9420) 0.2=0.07646 最大空塔气速u max =-814.8-1.094=0.0746=2.085/1.094L V V cm s ρρρ 取安全系数为0.8,则空塔气速u=0.8u max =0.8×2.085=1.668m/s 440.6657==0.7133.14 1.668s V m u π⨯⨯ 按标准塔径圆整后 D=0.8m (据书P 129 表10-1)塔截面积为A T = 3.140.8==0.502444D π⨯²²m ² 实际空塔气速 u=0.6657==1.325/0.5024s T V m s Amax 1.325==0.632.085u u 实(安全系数在允许范围内,符合设计要求) 提馏段同理查阅得C201.0291030.6586⨯-=0.05161查表得H T =0.35m C 20′=0.07 C ′=C20′(20L δ')0.2=0.07(56.0520)0.2=0.08602 Umax ′=C同上取安全系数0.8 u ′=0.8Umax ′=0.8×2.84=2.272m/s D ′=圆整取D ′=0.8m 同上A T ′=0.5024㎡ 实际空塔气速u ′=T 0.65861.313A 0.5024s V '==' max 1.313==0.462.84u U ''(符合安全系数范围,设计合理)2、精馏塔有效高度的计算精馏段有效高度为Z 精=(N 精-1)H T =(9-1)×0.35=2.8m 提馏段有效高度为Z 提=(N 提-1)H T =(10-1)×0.35=3.15m 在加料板上设一人孔,其高度为0.7m故精馏塔的有效高度为Z=Z 精+Z 提+0.7=2.8+3.15+0.7=6.65m <六>塔板主要工艺尺寸的计算 1、溢流装置计算因塔径D=0.8,可选用单溢流弓形降液管,采用凹形受液盘 ⑴堰长l w 取l w=0.6D=0.48m ⑵溢流堰高度h w 由h w =h L —h ow选用平直堰,堰上液层高度h ow =2.84()/31000hwL E l ² 取E=1.03 h ow =2.840.00053136001.03()/3=7.3510000.48⨯⨯⨯²mmh ow ′=2.840.00102936001.03()/3=11.3110000.48⨯⨯⨯²mm 取板上清液高度为h L =60mm h w =60-7,35=0.05265m h w ′=60-11.31=0.04869m ⑶弓形降液管宽度w d 和截面积A f 由=0.6lw D 查图(P127页 弓形降液管的宽度与面积图)得=0.052f T A A =0.1d w D所以A f =0.052A T =0.052×0.5024=0.02612㎡W d =0.1D=0.1×0.8=0.08m所以依式计算液体在降液管中的停留时间精馏段:=360036000.026120.35==17.2170.0005313600f T h A H s L ⨯⨯⨯> 3~5s (故设计合理) 提馏段:′=360036000.026120.35==8.8840.0010293600f T h A H s L '⨯⨯'⨯ >3~5s(故设计合理)⑷降液管低隙高度h 。

[优秀毕业设计精品] 甲醇-水筛板精馏塔设计

[优秀毕业设计精品] 甲醇-水筛板精馏塔设计
41.529
40.599
39.607
38.548
1.2设计方案
甲醇和水的混合液是使用机泵经原料预热器加热后,送入精馏塔。塔顶上升蒸汽采用全凝器冷凝后,冷凝液部分利用重力泡点回流;部分连续采出经冷却器冷却后送至产品罐。塔釜采用直接蒸汽(150℃的饱和蒸汽)直接加热,塔底废水经冷却后送入贮槽。具体连续精馏流程参见下图(图1.2.1):
,查图( ),得 ,
取安全系数为0.70,则空塔气速为
按标准,塔径圆整为0.8mFra bibliotek塔截面积: ,
实际空塔气速
4.1.2、精馏塔有效高度的计算
精馏段 ,
提馏段 ,
进料板上设置一人孔,高0.8m,
精馏塔有效高度Z=7.45m
4.2塔板主要工艺尺寸的计算
4.2.1溢流装置的计算
因塔径 ,可采用单溢流弓形降液管,采用凹形受液盘。各项计算如下:
[优秀毕业设计精品] 甲醇-水筛板精馏塔设计
化工原理设计任务书
1、设计题目:甲醇-水筛板精馏塔设计
2、设计条件:
加料量F=100kmol/h
进料组成 =0.48+0.001×(26-20)=0.486
馏出液组成 =0.92+0.001×(26-20)=0.926
釜液组成 =0.02+0.001×(26-20)=0.026
970.38
943.4
926.4
表1-.1.4水和甲醇液体的表面张力σ
温度t,℃
60
80
100
120
140
σA,mN/m
17.33
15.04
12.08
10.63
8.534
σB,mN/m
66.07
62.69

甲醇—水连续精馏筛板塔的设计

甲醇—水连续精馏筛板塔的设计

目录设计任务书 3 设计说明书41 概述 42 设计方案确定 53 设计计算 (5)3.1 精馏塔的物料衡算 5563.2 塔板数的确定6N6T3.3 精馏塔的工艺条件及有关物性数据的计算991010111212133.4 精馏塔的塔体工艺尺寸计算1313153.5 塔板主要工艺尺寸计算1516173.6 筛板的流体力学验算1919213.7塔板负荷性能图23234附属设备的选型 26 5所设计筛板的主要结果汇总 29 6设计评述 30 7参考文献 31设计任务书一、设计题目 甲醇—水连续精馏筛板塔的设计 二、设计任务(1)原料液中甲醇含量:质量分率=30%(质量),其余为水。

(2)塔顶产品中甲醇含量不得低于97%(质量)。

(3)残液中甲醇含量不得高于0.8%(质量)。

(4)生产能力:56200t/y 甲醇产品,年开工320天。

三、操作条件(1)精馏塔顶压强:4.0KPa (表压) (2)进料热状态:泡点进料 (3)回流比:R =1.2min R (4)单板压降压:≯0.7KPa (5)冷凝器冷却剂:水,冷却剂温度:1t =25 C ︒;2t =40 C ︒(6)再沸器加热剂:饱和水蒸气,加热剂温度:P =3at (表压)热损失:1Q =5%B Q 四、要求(1)对精馏过程进行描述 (2)对精馏过程进行物料衡算和热量衡算 (3)对精馏塔进行设计计算 (4)对精馏塔的附属设备进行选型 (5)画一张精馏塔的装配图 (6)编制设计说明书 五、设计说明书的要求(1)目录(2)设计题目及原始数据(任务书)(3)简述精馏过程的生产流程及特点(4)精馏过程有关计算(物料衡算、热量衡算、理论塔板数、回流比、塔高、塔径、塔板设计、接管设计等)(5)附属设备的选型(裙座、再沸器、冷凝器等);(6)设计结果概要(主要设备尺寸、衡算结果等)(7)设计评述(8)参考文献。

设计说明书1 、概述通过查阅相关资料,我们了解到随着石油资源的日益短缺,C 1化学为解决石油化工原料及清洁燃料的技术链、产业链的接续问题探明了方向。

精品化工原理课程设计甲醇-水精馏分离板式塔设计-定

精品化工原理课程设计甲醇-水精馏分离板式塔设计-定

合肥学院Hefei University化工原理课程设计题目:甲醇—水精馏分离板式塔设计系别: 化学与材料工程系专业:_ 化学工程与工艺学号: 0903022038姓名: 单国庆指导教师: 朱德春2012年2月 14日化工原理课程设计任务书一、设计题目甲醇-水精馏分离板式塔设计二、设计任务及操作条件1.设计任务生产能力(进料量) 30000 吨/年操作周期 7200 小时/年进料组成 10% (质量分率,下同)塔顶产品组成≥42%塔底产品组成≤0.9%2.操作条件操作压力塔顶为常压进料热状态泡点进料(q=1)加热蒸汽低压蒸汽3.设备型式筛板塔板4.厂址安徽地区三、设计内容1.设计方案的选择及流程说明2.塔的工艺计算3.主要设备工艺尺寸设计(1)塔径、塔高及塔板结构尺寸的确定(2)塔板的流体力学校核(3)塔板的负荷性能图(4)总塔高、总压降及接管尺寸的确定4.辅助设备选型与计算5.设计结果汇总6.设计评述7.工艺流程图及精馏工艺条件图主要符号说明: 英文字母a A —塔板开孔区面积,m 2;f A —降液管截面积,m 2;0A —筛孔总面积,m 2; t A —塔截面积,m 2;C —计算max μ时的负荷系数,s m /;20C —负荷因子, s m /;0d —筛孔直径,m ;D —塔径,m ;V e —液沫夹带量,kg 液/kg 气; T E —全塔效率;0F —气相动能因子,)/(2/12/1m s kg ⋅; g —重力加速度,9.812/s m ;0h —降液管底隙高度,m ; c h —干板阻力,m ;p h —气体通过每层塔板的液柱高m ; f h —塔板上鼓泡层高度,m ; σh —液体表面张力的阻力,m ; l h —气体通过液层的阻力,m ; w h —溢流堰高度,m ; L h —板上液层高度,m ;d H —降液管内的清液高度,m ;T H —板间距,m ;'TH —人孔间距,m ; W H —塔底空间,m ; D H —塔顶空间,m ;K —稳定系数,无因次;w l —溢流堰长度,m ;h L —液体体积流量,h m /3;n —筛孔数目; T N —理论塔板数; P N —实际塔板数;P —操作压力,p a ;P ∆—压力降,p a ; t —筛孔的中心距,m ; u —空塔气速, s m /; F u —泛点气速,m s ;a u —通过有效传质区的气速,m s ; 0u —气体通过筛孔的速度,m s ;min ,0u —漏液点气速,m s ; v L —气体体积流量,3m h ; s W —安定区宽度,m ; c W —边缘区宽度,m ;X —液相摩尔分数;y —气相摩尔分数; Z —塔高,m ;希腊字母α—挥发度;β—充气系数,无因次;δ—筛板厚度,m;θ—液体在降液管内停留时间,s;μ—黏度,sMPa⋅;ρ—密度, 3kg;/mσ—表面张力,mN/;φ—开孔率或孔流系数,无因次;下标max—最大的;min—最小的;L—液相的;V—气相的目录1 引言 (6)1.1 设计依据 (6)1.2 设计任务及要求 (6)2 计算过程 (7)2.1 塔型选择 (7)2.2 操作条件的确定 (7)2.2.1 操作压力 (7)2.2.2 进料状态 (8)2.2.3 加热方式 (8)2.2.4 热能利用 (8)2.3 有关的工艺计算 (8)2.3.1 塔顶产品产量、釜残液量及加热蒸汽量 (10)2.3.2 全凝器冷凝介质的消耗量 (10)2.3.3 热能利用 (10)2.3.4 预热器消耗量 (11)2.3.5 理论塔板数的确定 (11)2.3.6 操作压力 (12)2.3.7 全塔效率的估算 (12)2.3.8 实际塔板数N P (13)2.4 精馏塔具体尺寸 (13)2.4.1 液相平均密度 (14)2.4.2 气相的平均密度 (14)2.4.3 液相表面张力 (15)2.4.4 汽、液相负荷(体积流量) (15)2.4.5 精馏塔塔体工艺尺寸 (16)2.5 塔板主要工艺尺寸的计算 (17)2.5.1 溢流装置 (17)2.5.2 塔板布置 (20)2.6 筛板的流体力学验算 (21)2.6.1 塔板压降 (21)2.6.2 液面落差 (22)2.6.3 液沫夹带量 (22)2.6.4 漏液 (22)2.6.5 液泛 (23)2.7 塔板负荷性能图 (23)2.7.1 漏液线 (23)2.7.2 液沫夹带线 (23)2.7.3 液相负荷下限线 (24)2.7.4 液相负荷上限线 (24)2.7.5 液泛线 (25)2.8 各接管尺寸的确定 (26)2.8.1 进料管 (26)2.8.2釜残液出料管 (27)2.8.3塔顶上升蒸汽管 (27)2.8.4水蒸汽进口管 (28)2.8.5离心泵的选择 (28)3 设计结果汇总 (28)4 结论 (30)1 引言甲醇—水工业上最常见的溶剂,也是非常重要的化工原料之一,是无色、无毒、无致癌性、污染性和腐蚀性小的液体混合物。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

化工原理课程设计题目甲醇-水连续精馏塔的设计姓名胡士彭学号200907120237年级2009级专业化学工程与工艺系(院)化学化工学院指导教师杨兰2012年5月(一)设计题目甲醇-水连续精馏塔的设计(二)设计任务及操作条件1) 进料:甲醇含量为42 %(质量百分率,下同)的常温液体;2) 产品的甲醇含量为90%;3) 残液中甲醇含量为1%;4) 年处理甲醇-水混合液:30000吨(开工率300 天/年);5) 操作条件a) 塔顶压力:常压b) 进料热状态:泡点进料c) 回流比:R=2.7Rmin d) 加热方式:间接蒸汽e) 单板压降:≤0.7kPa (三)板类型筛板塔(四)厂址临沂地区(五)设计内容1) 精馏塔的物料衡算;2) 塔板数的确定;3) 精馏塔的工艺条件及有关物性数据的计算;4) 精馏塔的塔体工艺尺寸计算;5) 塔板主要工艺尺寸的计算;6) 塔板的流体力学验算;7) 塔板负荷性能图;8) 精馏塔接管尺寸计算;9) 对设计过程的评述和有关问题的讨论。

本设计主要符号说明:英文字母A a---- 塔板的开孔区面积,m2 △P P----气体通过每层筛板的压降A f---- 降液管的截面积, m2 t----筛孔的中心距A o---- 筛孔区面积, m2u’o----液体通过降液管底隙的速度A T----塔的截面积m2 W c----边缘无效区宽度C----负荷因子无因次W d----弓形降液管的宽度C20----表面张力为20mN/m的负荷因子W s----破沫区宽度d o----筛孔直径Z----板式塔的有效高度D----塔径m 希腊字母e v----液沫夹带量kg液/kg气θ----液体在降液管内停留时间E T----总板效率μ----粘度R----回流比ρ----密度Rmin----最小回流比σ----表面张力M----平均摩尔质量kg/kmol φ----液体密度校正系数、开孔率t m----平均温度℃下标g----重力加速度9.81m/s2 max----最大的F o----筛孔气相动能因子kg1/2/(s.m1/2) min----最小的hl----进口堰与降液管间的水平距离m L----精馏段液相的h c----与干板压降相当的液柱高度m V----精馏段气相的、h d----与液体流过降液管的压降相当的液注高度m L'----提馏段液相的h f----塔板上鼓层高度m V'----提馏段气相的h L----板上清液层高度mh1----与板上液层阻力相当的液注高度mho----降液管的义底隙高度mh ow----堰上液层高度mh W----出口堰高度mh’W----进口堰高度mhσ----与克服表面张力的压降相当的液注高度mH----板式塔高度mH d----降液管内清液层高度mH D----塔顶空间高度mH F----进料板处塔板间距mH T----塔板间距mK----稳定系数l W----堰长mq v,L,h----液体体积流量m3/hq v,v,h----气体体积流量m3/h目录一、设计方案的确定 (5)二、精馏塔的物料衡算 (5)三、塔板数的确定 (5)四、精馏塔的工艺条件及有关物性数据数据的计算错误!未定义书签。

五、精馏塔的塔体工艺尺寸计算 (9)六、塔板主要工艺尺寸的计算 (11)七、筛板的流体力学验算.................. 错误!未定义书签。

八、塔板负荷性能图 ..................... 错误!未定义书签。

九、筛板塔设计计算结果 (19)十、精馏塔接管尺寸计算.................. 错误!未定义书签。

十一、对设计过程的评述和有关问题的讨论....................................错误!未定义书签。

十二、参文献考 ......................... 错误!未定义书签。

一、设计方案的确定本设计任务为分离苯—甲苯混合物。

对于二元混合物的分离,应采用连续精馏流程。

设计中采用泡点进料,将原料液通过预热器加热至泡点后送入精馏塔内。

塔顶上升蒸气采用全凝器冷凝,冷凝液在泡点下一部分回流到塔内,其余部分经产品冷却器冷却后送至储罐。

塔釜采用间接蒸气加热,塔底产品经冷却后送至储罐。

二、精馏塔的物料衡算⑴原料液及其塔顶、塔底产品的摩尔分率甲醇(A)的摩尔质量为:M A=32.04kg/kmol水(B)的摩尔质量为:M B=18.02kg/kmolx F=(0.42/32.04)/(0.42/32.04+0.58/18.02)=0.289x D=(0.90/32.04)/(0.90/32.04+0.10/18.01)=0.835x W=(0.01/32.04)/(0.01/32.04+0.99/18.01)=0.00565⑵原料液及其塔顶与塔底产品的平均摩尔质量M F=32.04×0.289+18.02×(1-0.289)=22.07kg/kmolM D=32.04×0.835+18.02×(1-0.835)=29.73kg/kmolM W=32.04×0.00565+18.02×(1-0.00565)=18.10kg/kmol(3)物料衡算原料处理量q n,F =30000000/(300×24×22.07)=188.79kmol/h总物料衡算q n,F =q n,D + q n,W 即188.79= q n,D + q n,W甲醇的物料衡算q n,F x F =q n,D x D + q n,W x W 即188.89×0.289=0.835q n,D+0.00565q n,W 联立解得q n,D =64.50kmol/h q n,W=124.29kmol/h(4)物料衡算结果(5)表1 物料衡算结果表三、塔板数的确定(1)平均相对挥发度α取x-y曲线上两端点温度下α的平均值。

查甲醇的气液平衡关系表可得:t=92.9℃时:α1=y A x B/y B x A=y(1-x)/(1-y)x=28.34×(100-5.31)/[(100-28.34)×5.31] =7.05t=66.9℃时:α2=y(1-x)/(1-y)x=91.94×(100-87.41)/[(100-91.94)×87.41]=1.64所以α=(α1+α2)/2=(7.05+1.64)/2=4.35(2)回流比的确定泡点进料:R min = [x D/x F-α(1-x D)/(1-x F)]/(α-1)=[0.835/0.289-4.35(1-0.835)/(1-0.289)]/(4.35-1)=0.561R=2.7R min =2.7×0.561=1.52(3)塔顶气相、液相,进料和塔底的温度分别为:tv D、t LD、t F、t W查气液平衡关系表,用内插法算得:塔顶:(83.5-68.49)/(85.62-68.49)=(t LD-70.0)/(68.0-70.0) t LD=68.25℃(84.92-83.5)/(84.92-81.83)=(70.0-t VD)/(70.0-71.3) t VD=70.59℃塔釜:(0-0.565)/(0-5.31)=(100-t W)/(100-92.9) t W=99.24℃进料:(33.33-28.18)/(28.9-28.18)=(76.7-78.0)/(t F-78.0) t F=77.82℃精馏段平均温度t m=( 70.59+77.82)/2=74.20℃提馏段平均温度t'm=(99.24+77.82)/2=88.53℃(4)塔板效率E TL塔顶与塔底平均温度t=(68.25+99.24)/2=83.74℃(83.74-80)/(100-80)=(μA-0.277)/(0.228-0.277) μA=0.268(83.74-80)/(85-80)=(μB-0.3565)/(0.3355-0.3565) μB=0.3408(83.74-81.6)/(85.0-81.6)=(x A-20.83)/(13.15-20.83) x A=0.1599可得:μL=μA x A+μB(1-x A)=0.3292E T=0.49(αμL)-0.245=0.449(5)理论板层数N T的求取a、精馏塔的气、液相负荷q n,L=Rq n,D=1.52×64.50=98.04kmol/hq n,v=q n,L+q n,D=98.04+64.50=162.54kmol/hq n,L'=q n,L+q n,F =98.04+188.79 =286.83kmol/hq n,v' = q n,v = 162.54kmol/hb、精馏段、提馏段操作线方程精馏段操作线:y n+1=Rx n/(R+1)+x D/(R+1)=0.603x n + 0.331提馏段操作线:y'm+1=q n,L'x'm/q n,v'-q n,W x W/q n,v' = 1.76x'm -0.00432c、气液平衡方程x=y/[y+α(1-y)]=y/[y+4.35(1-y)]d、逐板计算法求理论塔板层数y1=x D=0.835x1=0.538 y2=0.655x2=0.304 y3=0.534x3=0.196=x'1y'2=0.340x'2=0.106 y'3=0.182x'3=0.0487 y'4=0.0814x'4=0.0200 y'5=0.0308x'5=0.00725 y'6=0.00844x'6=0.00195所以精馏段所需理论板层数为2;提馏段所需理论板层数为5;总理论塔板数N T为7,进料板位置N F为自塔顶数起第3块。

(6)实际塔板数的确定精馏段实际塔板数N精=2/0.449=5块提馏段实际塔板数N提=5/0.449=12块四、精馏塔的工艺条件及有关物性数据的计算(1)操作压力的计算设每层塔压降:△P=0.7KPa进料板压力:P F=101.3+5×0.7=104.8 KPa精馏段平均压力:P m=(101.3+104.8)/2=103.05 KPa塔釜板压力:P W=101.3+17×0.9=113.2 KPa提馏段平均压力:P'm=(105.8+113.9)/2=109 KPa(2)操作温度计算由上可知:塔顶温度t D=70.59℃进料板温度t F=77.82℃塔釜温度t W=99.24℃精馏段平均温度t m=( 70.59+77.82)/2=74.20℃提馏段平均温度t'm=(99.24+77.82)/2=88.53℃(3)平均摩尔质量的计算a. 塔顶平均摩尔质量计算由x D=y1=0.835 得x1=0.538M VDm=0.835×32.04+(1-0.835)×18.02=29.73kg/kmolM LDm=0.538×32.04+(1-0.538)×18.02=25.56kg/kmolb. 进料板平均摩尔质量计算由y F=0.514 得x3=0.196M VFm=0.514×32.04+(1-0.514)×18.02=25.23kg/kmolM LFm=0.196×32.04+(1-0.196)×18.02=20.77kg/kmolc. 塔釜平均摩尔质量计算由y'5=0.0308 得x'5=0.00725M V'Wm=0.0308×32.04+(1-0.0308)×18.02=18.45kg/kmolM L'Wm=0.00725×32.04+(1-0.00725)×18.02=18.12kg/kmold. 精馏段平均摩尔质量M Vm=(29.73+25.23)/2=27.48kg/kmolM Lm=(25.56+20.77)/2=23.16kg/kmole. 提馏段平均摩尔质量M V'm=(25.23+18.45)/2=21.84kg/kmolM L'm=(20.77+18.12)/2=19.44kg/kmol(4)平均密度的计算a. 精馏段平均密度的计算Ⅰ气相由理想气体状态方程得ρVm=P m M vw/Rt m=(103.05×27.48)/[8.314×(273.15+74.20)]=0.98kg/m3Ⅱ液相查表2、表3并用内差法可得:t LD=68.25℃时:(68.25-60)/(80-60)=(ρA-761.1)/(737.4-761.1)解之得ρLA=751.3kg/m3(68.25-60)/(70-60)=(ρLB-983.2)/(977.8-983.2)解之得ρLB=978.7kg/m3t F=77.82℃时:(77.82-60)/(80-60)=(ρFA-761.1)/(737.4-761.1)解之得ρFA=740.0kg/m3(77.82-70)/(80-70)=(ρFB-977.8)/(971.8-977.8)解之得ρFB=973.1kg/m3ρLDm=1/(0.90/751.3+0.10/978.7)=769.2kg/m3ρLFm=1/(0.1/740.0+0.3/978.7)=798.4kg/m3精馏段液相平均密度为ρLm=(769.2+798.4)/2=783.8 kg/m3b.提馏段平均密度的计算Ⅰ气相由理想气体状态方程得ρ'Vm=P'm M'vw/Rt'm=(109×18.45)/[8.314×(273.15+99.24)]=0.65kg/m3Ⅱ液相查表2、表3并用内差法可得:t w=99.24℃时: (99.24-80)/(100-80)=(ρWA-737.4)/(712-737.4)解之得ρWA=956.1kg/m3(99.24-90)/(100-90)=(ρWB-965.3)/(958.4-965.3)解之得ρWB=720.0kg/m3ρL'Wm=1/(0.01/713+0.99/958.9)=955.6kg/m3提馏段平均密度ρL'm=(798.4+955.6)/2=877 kg/m3⑸平均粘度的计算a.塔顶液相平均粘度的计算查表2、表3并用内差法可得:t D=68.25℃(68.25-60)/(80-60)=(μDA-0.344)/(0.277-0.344)解之得μDA=0.4233mPa·s(68.25-65)/(70-65)=(μDB-0.4355)/(0.4061-0.4355)解之得μDB=0.3110mPa·s(68.25-68)/(70-68)=(x A-85.62)/(68.49-85.62)解之得x A=0.8348μLDm=μDA x A+μDB(1-x A)=0.332mPa·sb.进料板平均粘度的计算查表2、表3并用内差法可得:t F=77.82 ℃(77.82-60)/(80-60)=(μFA-0.344)/(0.277-0.344)解之得μFA=0.284mPa·s(77.82-75)/(80-75)=(μFB-0.3799)/(0.3565-0.3799)解之得μFB=0.367mPa·s(77.82-76.7)/(78-76.7)=(x A-33.33)/(28.18-33.33)解之得x A=0.2889μLFm=μFA x A+μFB(1-x A)=0.343mPa·s精馏段平均粘度μLm=(0.332+0.343)/2=0.338mPa·sc.塔底液相平均粘度的计算查表2、表3并用内差法可得:t W=99.24℃(99.24-80)/(100-80)=(μWA-0.277)/(0.228-0.277)解之得μWA=0.230mPa·s(99.24-95)/(100-95)=(μWB-0.2994)/(0.2838-0.2994)解之得μWB=0.286mPa·s(99.24-92.9)/(100-92.9)=(x A-5.31)/(0-5.31)解之得x A=0.00568μLWm=μWA x A+μWB(1-x A)=0.286mPa·s提馏段平均粘度μL'm=(0.343+0.286)/2=0.314mPa·s⑹平均表面张力的计算a.塔顶液相平均表面张力的计算查表2、表3并用内差法可得:t D=68.25℃(68.25-60)/(80-60)=(σDA-17.33)/(15.04-17.33)解之得σDA=64.91mN/m(68.25-67)/(70-67)=(σDB-64.91)/(64.3-64.91)解之得σDB=18.30mN/mσLDm=σDA x A+σDB(1-x A)=24.36 mN/mb.进料板液相平均表面张力的计算查表2、表3并用内差法可得:t F=77.82℃(77.82-60)/(80-60)=(σFA-17.33)/(15.04-17.33)解之得σFA=15.29mN/m(77.82-70)/(80-70)=(σFB-64.3)/(62.6-64.3)解之得σFB=63.0N/mσLFm=σFA x A+σFB(1-x A)=49.2 mN/mc.塔底液相平均表面张力的计算查表2、表3并用内差法可得:t W=99.24℃(99.24-80)/(100-80)=(σWA-15.04)/(12.8-15.04)解之得σWA=12.9mN/m(99.24-90)/(100-80)=(σWB-60.7)/(58.8-60.7)解之得σWB=14.40N/mσLWm=σWA x A+σWB(1-x A)=58.6 mN/m精馏段液相平均表面张力σLm=(24.36+49.2)/2=36.78mN/m提馏段液相平均表面张力σL'm=(49.2+58.2)/2=53.9 mN/m五、精馏塔的塔体工艺尺寸计算(1)精馏段塔径的计算由上面可知精馏段q n,L=98.04kmol/hq n,v=162.54kmol/h精馏段的气、液相体积流率为q v,v =q n,v M Vm /3600ρVm =(162.54×27.48)/(3600×0.98)=1.27m 3/s q v,L =q n,L M Lm /3600ρLm =(98.04×23.16)/(3600×783.8)=0.0008m 3/smax L V Vu Cρρρ-=式中,负荷因子2.020)02.0(σC C =由史密斯关联图⑶查得C 20再求图的横坐标为q v,L /q v,v ×(ρLm /ρVm )0.5=0.0178取板间距,H T =0.40m,板上清液层高度取h L =0.05m ,则H T -h L =0.35 m史密斯关联图如下由上面史密斯关联图,得知 C 20=0.07m/s 气体负荷因子 C= C 20×(σLm /20)0.2=0.079m/s u max =2.23m/s取安全系数为0.8,则空塔气速为 u=0.8u max =0.8×2.43=1.79m/sD'=(4q v,v /πu)=0.95m按标准塔径圆整后为D=1.0m 塔截面积为A T =(3.14×1×1)/4=0.785 m 2 实际空塔气速为u 实际=1.27/0.785=1.618 m/su 实际/u max =1.618/2.23=0.725(安全系数在充许的范围内,符全设计要求)⑵ 提馏段塔径的计算由上面可知提馏段 q n,L'=286.83kmol/h q n,v' = 162.54kmol/h 提馏段的气、液相体积流率为q v,v'=q n,v'M V'm /3600ρV'm =(162.54×21.84)/(3600×0.65)=1.52m 3/s q v,L'=q n,L'M L'm /3600ρL'm =(286.83×19.44)/(3600×877)=0.0023m 3/smax u =2.020)02.0(σC C =由史密斯关联图⑶查得C 20再求图的横坐标为q v,L'/q v,v'×(ρL'm /ρV'm )0.5=0.056取板间距,H T =0.40m ,板上清液层高度取h L =0.05m ,则H T -h L =0.35 m 由史密斯关联图,得知 C 20=0.07m/s 气体负荷因子 C= C 20×(σL'm /20)0.2=0.085m/s u'max =3.12m/s取安全系数为0.7,则空塔气速为 u'=0.7u'max =0.7×3.12=2.18m/s D'=(4q v,v'/πu)=0.94m按标准塔径圆整后为D=1.0m 塔截面积为A T =(3.14×1×1)/4=0.785 m 2 实际空塔气速为u'实际=1.52/0.785=1.94 m/su'实际/ u'max =1.94/3.12=0.58(安全系数在充许的范围内,符全设计要求) ⑶ 精馏塔有效高度的计算精馏段有效高度为 Z 精=(N 精-1)H T =(5-1)×0.40=1.6 m 提馏段有效高度为 Z 提=(N 提-1)H T =(12-1)×0.40=4.4 m 在进料板上方开一个人孔,其高度为0.8 m故精馏塔有效高度为Z=Z 精+Z 提+0.8=1.6+4.4+0.8=6.8m六、塔板主要工艺尺寸的计算⑴ 精馏段a .溢流装置计算因塔径D=1.0m ,所以可选取单溢流弓形降液管,采用凹形受液盘。
