变电站直流系统运行维护及故障处理变电站直流系统是电力系统中重要的发电、输电和配电设备之一。
它负责电能的转换、传送和分配，直流系统的正常运行对于电网的稳定运行起着至关重要的作用。
变电站直流系统的运行维护及故障处理至关重要。
一、直流系统的运行维护1. 定期检查电源设备：定期检查直流电源设备，包括充电装置、电池等的工作状态，检查是否存在异响、发热现象，以及电压、电流是否正常。
如果发现问题，及时修复或更换设备，确保直流电源设备的正常工作。
2. 检查电池组：直流系统的电池组是变电站的重要部分，负责提供备用电源。
定期检查电池组的电压、容量、内阻等参数，确保电池组能够正常充放电，提供备用电源。
如果发现电池组容量下降，应及时更换。
3. 检查直流电压、电流参数：定期检查直流电压、电流参数，确保直流系统的电压、电流稳定。
可以通过示波器、电流表等仪器进行检测，如果发现电压、电流波形异常或超过正常范围，应及时采取措施修复。
4. 清洁设备：定期清洁相关设备，包括充电装置、电池、连接线路等，防止因灰尘、污垢等导致接触不良、发热等问题。
也可以通过清洁设备来检查设备是否存在外观损坏或铜排变形等问题。
5. 定期校准仪器：定期校准直流系统使用的仪器，包括示波器、电流表、电压表等，以确保测量的准确性。
校准过程中可以发现仪器的损坏或故障，及时修复或更换。
二、直流系统的故障处理1. 故障诊断：当直流系统出现故障时，首先要进行故障诊断，确定故障的具体位置和原因。
可以通过测量电压、电流、阻抗等参数，以及观察设备的运行状态来判断故障所在。
也可以参考历史故障记录，找出类似故障的解决方案。
2. 故障修复：确定故障位置和原因后，需要及时采取措施修复故障。
修复过程中需要关闭相关设备的电源，并确保操作人员的安全。
根据具体情况，可以采用更换故障设备、修复设备电路、调整电流、电压等方法来修复故障。
3. 故障记录与分析：故障修复后，需要对故障进行记录和分析。
变电站直流电源系统运维“痛点”+解决之道
1、站用直流电源系统运维细则新安装的阀控密封蓄电池组，应进行全核对性放电试验，以后每隔两年进行一次核对性放电试验。
运行四年以上的蓄电池组，每年需进行一次核对性放电试验。
每月至少进行1次单体蓄电池电压测量，每年至少进行1次蓄电池内阻测试。
蓄电池内阻测试、核对性放电是检验蓄电池性能的有效方式之一。
2、运维过程中存在的问题1)电压测量需手动进行，效率低传统电源系统蓄电池状态监测功能不全面，电压监测精度不足，且无法有效反映蓄电池的真实运行工况，无报表导出功能，运维工作人员需每月一次进行手动电压测量。
电压测量至少需两人进行，每组电池电压测量耗时20分钟，每天只能测量4-5个站点，测量数据整理工作繁琐。
2)传统直流电源无内阻测试功能，需运维工作人员使用移动设备手动测量，效率低、数据偏差大，甚至可能造成短路事故内阻测量至少需两人进行，每组电池内阻测量耗时30分钟，每天只能测量2-3个站点。
内阻测量需要专业人员细致操作，测量表笔与电池的接触力度和测量位置都会导致测量结果偏差较大，档位不正确还可能造成设备烧毁、电池短路。
3)传统电源系统无有效的蓄电池核容维护功能，需依赖移动维护设备人工核容，接线繁多、设备数量多重量大、操作复杂，容易造成短路、触电或设备烧毁事故，风险性大。
移动式维护设备现场准备工作耗时约1小时，接线完成后，现场接线杂乱，给巡视工作带来安全隐患，经过长达10小时的人工核容后需再次拆除维护设备恢复现场。
3、半容量自动核对放电十八项反措要求：站用直流电源系统运行时，禁止蓄电池组脱离直流母线。
110kV及以下电压等级变电站直流电源系统以单电单充配置为主，有两种自动核容方式：半核容：核容时蓄电池不脱离母线，用I10电流恒流放出额定容量的50％。
放电时蓄电池组端电压不得低于2V×N。
半核容有两种方法，一种是通过增加二极管+充电开关的直接放电负载法；另一种是调低充电机电压，用正常负载+放电负载结合的方法。
变电站直流系统运行维护及故障处理
变电站直流系统运行维护及故障处理随着电力系统的发展和变革，变电站的设备和技术也在不断更新和完善。
直流系统作为变电站的重要组成部分，在电力传输和供电过程中发挥着重要的作用。
而直流系统的运行维护及故障处理也成为了变电站运行管理的重要环节。
一、直流系统的运行维护1. 定期检查直流系统的设备与绝缘部分需要进行定期的检查，以确保其运行的安全可靠。
包括直流设备绝缘、开关设备、电源设备、控制装置等的检查。
特别是在高温、潮湿、恶劣环境下的设备更需要加强检查。
2. 清洁维护直流设备在运行过程中会产生一定的灰尘和污垢，需要定期清洁维护。
保持设备的清洁可以延长其使用寿命，提高运行效率。
3. 定期维护包括直流设备的润滑、紧固等维护工作需要定期进行，以保证设备运行的顺畅和稳定。
4. 温度控制直流设备在运行过程中会产生一定的热量，需要进行温度控制。
确保设备运行在正常的温度范围内，以免因过热而损坏设备。
5. 防雷防潮在雷雨天气，需要加强对直流系统的防雷措施，并对设备进行防潮处理，以防止雷击和潮气对设备造成损害。
二、直流系统的故障处理1. 断路故障断路故障是直流系统常见的故障之一，可能由设备损坏、线路故障等导致。
需要及时查找故障点并进行修复，以确保系统的正常运行。
2. 短路故障短路故障会导致设备过载甚至烧毁，严重影响系统的安全和稳定性。
在发生短路故障时，需要立即切断电源，并及时寻找短路点并进行修复。
3. 触电事故在直流系统维护和运行过程中，触电事故是比较常见的意外。
发生触电事故时，需要立即切断电源，并对伤者进行急救和送医治疗。
4. 绝缘故障绝缘故障可能会导致设备和线路的损坏，甚至引发火灾。
在发现绝缘故障时，需要及时进行维修和更换绝缘材料，以确保系统的安全运行。
变电站直流系统的运行维护及故障处理是变电站运行管理的重要环节。
通过定期检查、清洁维护、定期维护、温度控制、防雷防潮等措施，可以保证直流系统的正常运行；而在出现断路故障、短路故障、触电事故、绝缘故障等问题时，需要及时进行处理，确保系统的安全稳定运行。
地铁变电站直流操作电源系统维护及故障处理
地铁变电站直流操作电源系统维护及故障处理摘要：变电站直流作为城市电力系统运行的一重要电力组成系统，是未来我国居民生活工作和生产运行的最重要电力能源保障，能保持地铁正常高效运行，也直接会影响到电力系统整体的应急供电服务能力。
因此，加强直流电力系统安全的应急保护能力显得十分重要，本文就将系统探讨我国地铁变电站直流操作电源系统的正常运行及维护方式，及对直流设备接地异常故障后的各种相关的处理应对措施，为国家电网安全保障提升服务水平提供一些重要支撑，推动地铁电力系统长期稳定正常运行。
关键词：地铁；变电站；直流操作；电源系统1.变电站直流运行电源1.1变电站直流系统简述变电站直流系统通常由电池组、充电设备和直流负载三部分组成，变电站直流系统的工作电源通常为220V或110V，弱电直流电压为48V。
直流母线划分的接线方式还与交流电池组体的母线数量、直流系统负载设备的直流供电控制方式、充电装置和直流系统设备母线的容量配置方法有关，直流母线划分常指采用的单侧母线容量划分的接线方式。
在单相220KV等级以下高压的直流变电站建设中，直流系统电源通常一般只须安装上一组专用蓄电池，直流母线系统多采用由正反两段交流母线并联连接，直流负载多以直流环形电源系统的并联形式提供。
地铁变电站内的直流操作系统可以独立的运行，通过系统提供给相应位置的交流电源或为在地铁运行中工作的各种其他直流设备供电。
该类检测设备唯一的共同特点就是设备独立性，在系统不直接影响装置正常可靠运行使用的条件情况下，可以充分保证事故开关控制系统的安全正常可靠控制、事故现场照明供电设备等的安全可靠正常有效运行、信号设备装置的有效正常安全运行工作和系统现场监控检测设备系统的高效正常运行。
为使整个系统的正常可靠运行，当系统外部三相交流输入电源完全断开接地时，电池组将可开始独立为该系统供电。
在对变电所直流系统参数进行全面有效地控制保护和监控管理能力的技术基础上，为了保证维护变电站电流系统设备的正常安全，通过定时采集直流蓄电池组的电压参数，可以通过监测电网各个电网功能模块工作的最佳状态，对整个电力系统设备进行一次安全在线检测，它还将定期被电网自动处理。
变电站直流电源系统维护及故障诊断解析_1
变电站直流电源系统维护及故障诊断解析发布时间：2022-10-24T02:41:17.088Z 来源：《中国科技信息》2022年第6月12期作者：张中华[导读] 在我们进入电气时代后，社会发生了很大的改变。
张中华国网山西省电力公司超高压变电分公司山西太原 030000摘要：在我们进入电气时代后，社会发生了很大的改变。
变电站智能直流电源系统的安全问题一直是人们关注的重点，如何进一步提高其安全性已经成为现代社会亟待解决的问题之一。
它的安全性对于我们的生产生活有着极大的影响，本篇文章将对直流电源系统的概述、变电站直流电源系统的典型故障以及处理措施进行思考讨论，旨在进一步提高其安全性。
关键词：变电站;直流系统;故障分析;查找处理引言直流系统是变电站一个重要的组成部分，其运行维护工作不当，会造成故障和事故，将给电力系统带来灾难性的后果，随着电力系统的不断发展，对直流系统运行过程中的质量可靠性要求越来越高。
本文主要介绍了在变电站直流系统运行维护过程中经常出现的几类故障情况进行了分析和处理，希望能为运行和维护人员提供帮助[1]。
1当前我国变电站直流系统故障的几大类型1.1变电站直流系统电源失压故障变电站直流系统对供电的可靠性有着非常高的要求。
如果继电保护、自动装置以及开关分合闸回路造成直流电源消失，如果该变电站出现故障，将会使得保护和开关拒动。
经由周围的变电站跳闸来进行故障切除，使变电站的事故扩大化，严重的，甚至可以直接威胁到整个电网的安全。
而如果上述系统一旦失去直流电源，运行人员就无法再对设备进行监听，也就无法了解到设备机组的运行状态，不能对设备进行完整的操作。
因此，如果直流系统出现失压故障，相关工作人员一定要在第一时间解除故障，保证直流系统能够正常的运行[2]。
1.2变电站直流系统接地故障这是变电站直流系统中最为常见，也是发生次数最多的一种故障，直流接地故障是很多变电站难以解决的一个困难。
如果直流系统出现接地故障，虽然不会对直流系统的正常运行产生巨大影响，但是一点接地是不允许长期工作的，时间一长很容易扩大成两点接地，而两点接地故障是直流系统中威胁很大的一个故障，很容易造成接地短路现象，使直流保险熔断，自动装置和控制回路失去电源，除此之外，还能把某些继电器短接，出现越级跳闸现象，使整个电力系统发生严重的故障[3]。
变电站直流系统稳定性提高解决对策

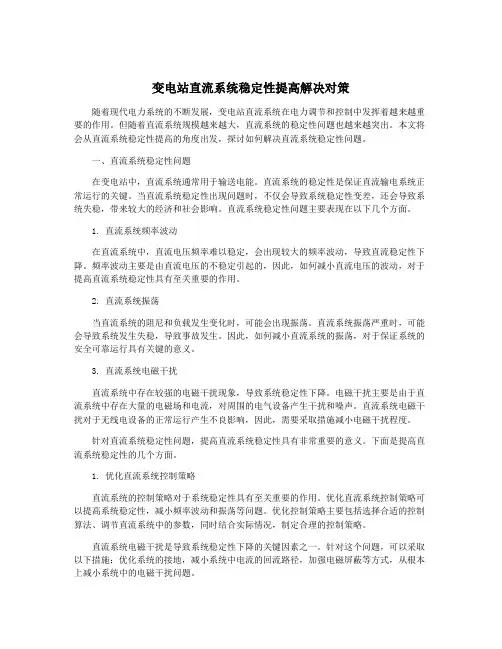

变电站直流系统稳定性提高解决对策随着现代电力系统的不断发展，变电站直流系统在电力调节和控制中发挥着越来越重要的作用。

但随着直流系统规模越来越大，直流系统的稳定性问题也越来越突出。
本文将会从直流系统稳定性提高的角度出发，探讨如何解决直流系统稳定性问题。
一、直流系统稳定性问题在变电站中，直流系统通常用于输送电能。
直流系统的稳定性是保证直流输电系统正常运行的关键。
当直流系统稳定性出现问题时，不仅会导致系统稳定性变差，还会导致系统失稳，带来较大的经济和社会影响。
直流系统稳定性问题主要表现在以下几个方面。
1. 直流系统频率波动在直流系统中，直流电压频率难以稳定，会出现较大的频率波动，导致直流稳定性下降。
频率波动主要是由直流电压的不稳定引起的，因此，如何减小直流电压的波动，对于提高直流系统稳定性具有至关重要的作用。
2. 直流系统振荡当直流系统的阻尼和负载发生变化时，可能会出现振荡。
直流系统振荡严重时，可能会导致系统发生失稳，导致事故发生。
因此，如何减小直流系统的振荡，对于保证系统的安全可靠运行具有关键的意义。
3. 直流系统电磁干扰直流系统中存在较强的电磁干扰现象，导致系统稳定性下降。
电磁干扰主要是由于直流系统中存在大量的电磁场和电流，对周围的电气设备产生干扰和噪声。
直流系统电磁干扰对于无线电设备的正常运行产生不良影响，因此，需要采取措施减小电磁干扰程度。
针对直流系统稳定性问题，提高直流系统稳定性具有非常重要的意义。
下面是提高直流系统稳定性的几个方面。
1. 优化直流系统控制策略直流系统的控制策略对于系统稳定性具有至关重要的作用。
优化直流系统控制策略可以提高系统稳定性，减小频率波动和振荡等问题。
优化控制策略主要包括选择合适的控制算法、调节直流系统中的参数，同时结合实际情况，制定合理的控制策略。
直流系统电磁干扰是导致系统稳定性下降的关键因素之一。
针对这个问题，可以采取以下措施：优化系统的接地，减小系统中电流的回流路径，加强电磁屏蔽等方式，从根本上减小系统中的电磁干扰问题。
