C50钢纤维混凝土配合比

C50钢纤维砼配合比报告

C50钢纤维混凝土配合比报告一、试配要求和引用标准1、砼配制强度为59.9MPa，用于桥面伸缩缝；2、坍落度120mm ~160mm；3、《普通混凝土配合比设计规程》（JGJ 55-2011）；4、《纤维混凝土应用技术规程》（JGJ-T221 -2010）；5、《钢纤维桥涵施工技术混凝土结构与施工规程》（C ECS2-92）；6、《公路桥涵施工技术规范》（JGTF50-2011）;7、根据业主要求，在咨询单位共同参与下，按高性能混凝土要求，设计该配合比如下。

二、原材料1、水泥：中国长城铝业公司水泥厂P·O52.5水泥；2、砂：信阳中砂，细度模数2.76；3、碎石：贾峪石料厂，碎石最大粒径为20mm，采用5-20mm连续级配碎石，其中10-20mm碎石占70%，5-10mm碎石占30%；4、水：饮用水；5、矿渣粉：郑州顺宝水泥股份有限公司S95级矿渣粉；6、外加剂：北京市罗拉化学科技有限公司PC-J100型聚羧酸高效减水剂，减水率25%，掺量为1.1%。

7、钢纤维：掺量为46kg/ m3。

三、计算初步配合比1、计算混凝土配制强度值（f cu,o）设计强度标准值f cu,k=50Mpa,保证率系数t=1.645,标准差ó=6MPaf cu,o =f cu,k + 1.645×ó=50+1.645×6=59.9 (Mpa)2、计算水胶比（W/（C+K））W/（C+K）=a a.f ce/ （f cu,o+ a a a b. f ce）式中回归系数a a为0.46，a b为0.07，f ce根据水泥强度等级选为52.5MPa,f cu,o为混凝土配制强度值59.9 Mpa。

W/（C+K）=0.46×52.5/（59.9+0.46×0.07×52.5）=0.39为了保证混凝土强度，根据经验采用W/(C+K)值为0.28。

3、根据施工环境和施工条件两方面的要求，结合以往的经验选取用水量m wo为192.7 kg/m3,掺加北京罗拉PC-J100型聚羧酸高效减水剂，减水率ß为25%,掺加减水剂的混凝土用水量m wam wa=m wo(1-ß)=192.7×(1-0.25)=144.5kg/m34、计算单位胶凝材料用量（m co）m co= m wa/ （W/(C+K)）=144.5/0.28=516 kg/m3为了能得到和易性优良、耐久性良好的、施工方便的高性能高强度混凝土，根据以往的经验，将该配合比中加入部分矿渣粉来满足这几方面的要求。

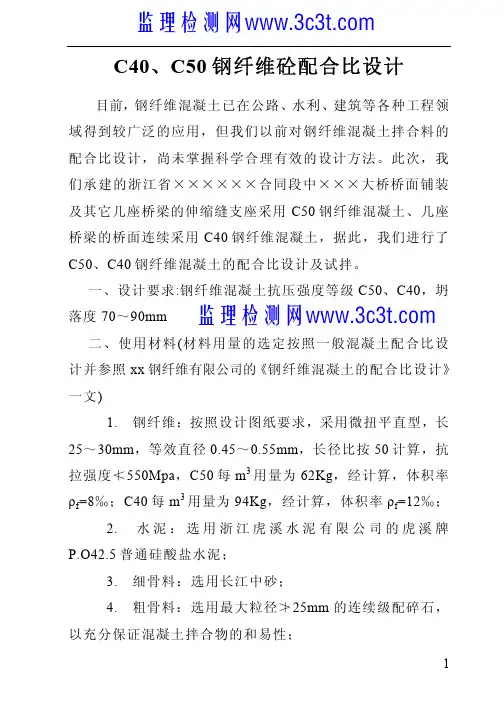

C40、C50钢纤维砼配合比设计_pdf

2. 水泥：选用浙江虎溪水泥有限公司的虎溪牌 P.O42.5 普通硅酸盐水泥；
3. 细骨料：选用长江中砂； 4. 粗骨料：选用最大粒径≯25mm 的连续级配碎石，以充分保证混凝土拌合物的和易性；
1
监理检测网
5. 外加剂：为了减少水泥用量，确保混凝土拌合物的
419:930:930:180:94:3.35
1:1.905:1.905:0.38:0.198:0.008
474:903:903:180:94:3.79
表 6（第二次试配结果）
坍落度
棍度含砂情况保水性粘聚性
28d 强度（Mpa）
80
中
中
少量
良好
49.2/48.9/48.7
85
上
中
无
良好
59.4/59.3/58.5
水灰比（水/灰）
0.48
表 2（C40 钢纤维混凝土配合比）
理论配合比水泥:细集料:粗集料:水:钢纤维:外加剂
(Kg)
每 m3 材料用量水泥:细集料:粗集料:水:钢纤维:外加剂
(Kg)
1:2.630:2.630:0.48:0.258:0.010
365:960:960:175:94:3.65
*0.43
水灰比
坍落度
棍度含砂情况保水性粘聚性
C50/0.43
90
上
中
无
良好
*C50/0.38
85
上
中
无
良好
C50/0.33
90
上
中
无
良好
28d 强度（Mpa） 49.7/50.3/49.0 58.6/59.1/59.1 63.7/65.3/62.8

C50伸缩缝钢纤维混凝土配合比设计说明

C50伸缩缝钢纤维混凝⼟配合⽐设计说明C50伸缩缝钢纤维混凝⼟配合⽐设计说明⼀、采⽤原材料⼆、试验主要仪器三、设计依据四、C50伸缩缝钢纤维混凝⼟配合⽐设计计算1、确定配制强度：Fcuo= Fcu,K+1.645σ=50+1.645×6.0=59.9Mpa2、计算⽔灰⽐：W/C=（αa×Fce）/(Fcu,o+αa×αb×Fce)=0.46×42.5×1.13/(59.9+0.46×0.07×42.5×1.13)=0.36考虑掺胶凝材料取⽔胶⽐为：0.363、确定每⽴⽅⽶砼⽤⽔量：根据《JGJ55-2000》第4.0.1条规定，确定Mwo=205 Kg减⽔剂混凝⼟⽤⽔量（减⽔剂减⽔率为25%）Mwa=Mwo（1-β）=205/（1-25%）=154 Kg4、每⽴⽅⽶砼胶凝材料⽤量（Mco）：Mco= Mwo/（W/C）=154/0.36=428 Kg⑴⽔泥、粉煤灰掺量⽐为：⽔泥：粉煤灰=90%：10%⽔泥⽤量=428×0.9=385 Kg粉煤灰⽤量=428×0.1=43 Kg⑵减⽔剂掺量为428×0.0085=3.638 Kg5、钢纤维掺量为50Kg6、确定砂率βs按《JGJ55-2000》规程4.0.2条规定选取：Βs=42%7、计算砂⽯⽤量：设砼拌合物的容重为2400 Kg砂⽤量：（2400-428-154）×42%=764 Kg；⽯⼦⽤量：（2400-428-154-764）=1054 Kg ;⽯⼦中5~10mm碎⽯掺量20% 10~25mm碎⽯掺量80%8、初步配合⽐：Mco：Mwo：Mso：Mgo：Mfo：钢纤维=428:764:1054:154:3.638:50。

钢纤维混凝土配合比

C50钢纤维混凝土配合比1,设计依据及参考文献《普通混凝土配合比设计规程》JGJ55－2000(J64-2000)《公路桥涵施工技术规范》JTJ041－2000《国内公路招标文件范本》之第二卷技术规范(1)《混凝土配合比设计计算手册》——刘长俊主编，辽宁科学技术出版社2,确定钢纤维掺量：选定纤维掺入率P=1.5%,T0=(78.67*P)kg=78.67*1.5=118kg;3,确定水灰比取W/C=0.45 (水灰比一般控制在0.40-0.53);4,确定用水量:取W=215kg(用水量一般控制在180-220kg),施工中采用掺用UNF-2A型高效减水剂,掺量为水泥用量的1%，减水率达10%，但考虑钢纤维混凝土的和易性较差，且施工中容易结团，故在试配中不考虑其减水效果，在试拌过程中观察其坍落度及施工性能。

5,计算水泥用量:C O=W O/(W/C)=215/0.45=478kg;6,确定砂率:取S P=65%(从强度和稠度方面考虑,砂率在60%-70%之间);7,计算砂石用量:设a=2V S+G=1000L-[(W O/ρw+C O/ρc+T O/ρt+10L*a)]=1000L-[(215/(1/L)+478/(3.1/L)+118/(7.85/L)+10L*2)]=1000L-404L=596Lkg;S O = V S+G * S P * ρs=596 * 0.65 * 2.67 = 1034kg;G O = V S+G * (1-S P)*ρs = 596*0.35*2.67kg/L=557kg;8,初步配合比:C O:S O:G O:T O:W O:W外= 478 : 1034 : 557 : 118 : 215 : 4.78 kg/m3= 1: 2.16 : 1.17 : 0.25: 0.45 : 1%9、混凝土配合比的试配、调整与确定:试拌材料用量为: 水泥:砂:碎石:钢纤维:水:减水剂= 11: 23.76: 12.87:2.75:4.95:0.11 kg;拌和后，坍落度为10mm,能符合设计要求。

中联C40细石及C50钢纤维配合比计算

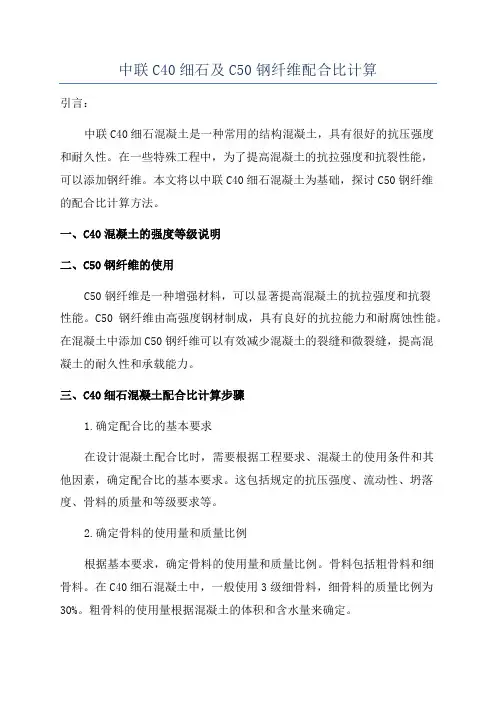

中联C40细石及C50钢纤维配合比计算引言：中联C40细石混凝土是一种常用的结构混凝土，具有很好的抗压强度和耐久性。

在一些特殊工程中，为了提高混凝土的抗拉强度和抗裂性能，可以添加钢纤维。

本文将以中联C40细石混凝土为基础，探讨C50钢纤维的配合比计算方法。

一、C40混凝土的强度等级说明二、C50钢纤维的使用C50钢纤维是一种增强材料，可以显著提高混凝土的抗拉强度和抗裂性能。

C50钢纤维由高强度钢材制成，具有良好的抗拉能力和耐腐蚀性能。

在混凝土中添加C50钢纤维可以有效减少混凝土的裂缝和微裂缝，提高混凝土的耐久性和承载能力。

三、C40细石混凝土配合比计算步骤1.确定配合比的基本要求在设计混凝土配合比时，需要根据工程要求、混凝土的使用条件和其他因素，确定配合比的基本要求。

这包括规定的抗压强度、流动性、坍落度、骨料的质量和等级要求等。

2.确定骨料的使用量和质量比例根据基本要求，确定骨料的使用量和质量比例。

骨料包括粗骨料和细骨料。

在C40细石混凝土中，一般使用3级细骨料，细骨料的质量比例为30%。

粗骨料的使用量根据混凝土的体积和含水量来确定。

3.确定水灰比水灰比是指混凝土中水和水泥的质量比。

水灰比的选择对混凝土的强度和工程性能有重要影响。

在C40细石混凝土中，常使用0.45-0.55的水灰比。

4.确定钢纤维掺量根据需求，确定C50钢纤维的掺量。

一般情况下，掺量为1%，即混凝土的总重量的1%。

5.计算水和水泥的用量根据水灰比和水泥的质量，计算混凝土中水和水泥的用量。

水的用量一般按照水灰比计算，水泥的用量根据混凝土的体积和含水量来确定。

6.计算骨料的用量根据骨料的质量比例和混凝土的体积，计算骨料的用量。

骨料的质量比例需要根据实际工程情况来调整。

7.计算钢纤维的用量根据钢纤维的掺量和混凝土的总重量，计算钢纤维的用量。

8.计算混凝土配合比根据上述计算结果，计算混凝土配合比。

四、总结根据C40细石混凝土的配合比计算步骤，可以得出C40细石及C50钢纤维的配合比。

C50钢纤维砼配合比计算书

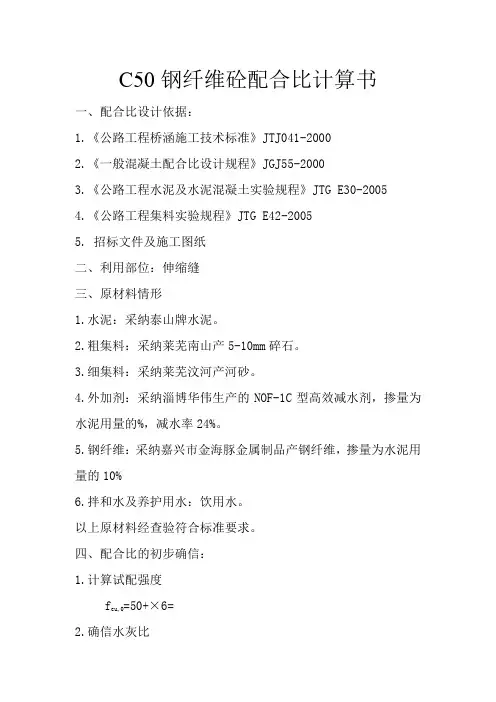

C50钢纤维砼配合比计算书一、配合比设计依据：1.《公路工程桥涵施工技术标准》JTJ041-20002.《一般混凝土配合比设计规程》JGJ55-20003.《公路工程水泥及水泥混凝土实验规程》JTG E30-20054.《公路工程集料实验规程》JTG E42-20055. 招标文件及施工图纸二、利用部位：伸缩缝三、原材料情形1.水泥：采纳泰山牌水泥。

2.粗集料：采纳莱芜南山产5-10mm碎石。

3.细集料：采纳莱芜汶河产河砂。

4.外加剂：采纳淄博华伟生产的NOF-1C型高效减水剂，掺量为水泥用量的%，减水率24%。

5.钢纤维：采纳嘉兴市金海豚金属制品产钢纤维，掺量为水泥用量的10%6.拌和水及养护用水：饮用水。

以上原材料经查验符合标准要求。

四、配合比的初步确信：1.计算试配强度f cu,0=50+×6=2.确信水灰比W/C= ××/ +×××=耐久性符合要求依据T=75-90mm D max=10mm 采纳粗砂，得用水量为215Kg，掺加%高效减水剂，减水率为24%，那么单位用水量为215×（1-24%）=163Kg。

4.计算单位水泥用量m c0=163/=494Kg5.查表得：βs=35%6.计算砂石用量采纳质量法假定混凝土毛体积密度为2450Kg/m3mso+mgo+mco+mwo=2450m so/( m so+m G0)×100%=35%m so=628Kg m G0=1165Kg五、实验室配合比试配依照基准配合比，计算出试配30L砼所需各项材料的用量，三个水灰比试拌得出的拌合物的坍落度均知足要求，粘聚性和饱水性良好。

六、配合比确信：依照混凝土拌合物坍落度、工作性及立方体试件抗压强度，通过三组试件综合比较，确信配合比为：水泥：河砂：碎石：水：外加剂：钢纤维=494：628：1165：163：：=：：：：：。

C50钢纤维砼

C50钢纤维砼配合比一、设计情况：砼抗压强度等级为C50，使用部位：伸缩缝等。

二、原材料情况：1.水泥所用水泥，采用宾西水泥厂生产的虎鼎牌P.O42.5普通硅酸盐水泥。

工地试验室检验合格。

2.碎石：产地为新华石场，规格5mm-31.5mm，表观密度2.737g/cm3，松装密度为1555kg/m3，空隙率43.2%，针片状含量12.6%，压碎值8.2%,含泥量0.6%。

3．砂：产地为佳木斯港务局，表观密度 2.609g/m3,松装密度1580kg/m3,含泥量1.7%，孔隙率39.4%，细度模数MX=2.74，为Ⅱ区中砂。

三、水泥砼配合比计算按照国家标准JGJ55-2000«普通砼配合设计规程»要求的计算方法和步骤，同时参照JTJ041-2000«桥涵施工技术规程»有关技术要求进行C50砼配合比计算.(一)初步配合比计算：1．配制强度f cuf cu=f cu,k+T.δ=50+1.645×6.0=59.9MPa式中 f cu砼施工中配制强度 MPa.T 置信度界限,P=95%时T=1.645.δ砼强度标准差,当强度等级为C40以上时,δ取6.02.计算水灰比（W/C）根据经验和试配确定水灰比为0.323.确定单位用水量（Mw）。

本设计中的C50砼为纤维砼，碎石最大粒径为31.5mm，施工时要求坍落度为5-7cm，使用的细集料为中砂，故初选用单位用水量：185kg/m3。

由于掺入减水剂后，可以减水18%。

实际用水量为Mw=185×（1-0.18）=152 kg/m3。

4.计算单位水泥用量：按强度要求计算单位用水泥量，由于已经计算出水灰比，并选出单位用水量，所以计算单位水泥用量按下式进行Mc=Mw×C/W=152/0.32=475kg/m3经对比可知该水泥单位用量满足最小水泥用量，所以取Mc=475 kg/m3。

5.选定砂率（βs）按JG55-2000表4.0.2，水灰比及碎石最大粒径，选砂率为34%。

C50钢纤维配合比

C50 混凝土配合比设计报告一、设计依据1.施工图纸。

2.招标文件。

3.JGJ55-2011《普通混凝土配合比设计规程》4.GB50010-2010《混凝土结构设计规范》5.JTG E30-2005《公路工程水泥及水泥混凝土试验规程》6.JTJ/TF50-2011《公路桥涵施工技术规范》7.JTG E42-2005《公路工程集料试验规程》二、试验材料1.水泥：新乡平原同力水泥有限责任公司P.O 42.5普通硅酸盐水泥2.砂：选驻马店遂平砂，经试验细度模数M x=2.83属于中砂3.碎石：新乡碎石，筛分。

公称最大粒径19.0，采用4.75~19.0mm连续级配。

4.75~9.5mm：9.5~19mm=30%：70%4.水：生活饮用水5.外加剂：郑州陆阳建材有限公司生产的L YJ 高效减水剂6.钢纤维每方用量不小于80Kg三、工艺要求试验室拌和，精密电子控制计量。

设计坍落度75-90mm。

四、初步配合比1.确定混凝土配制强度2.ƒcu.0=ƒcu.k+1.645σ=50+1.645×6=59.87MPa确定水胶比W/B=αaƒb/（ƒcu.o+αaαbƒb）=0.40αa=0.53 αb=0.20 ƒb= 49.3ƒb=γfγsƒce 式中γf γs为粉煤灰影响系数和粒化高炉矿渣粉影响系数，粉煤灰掺量为零，故不计ƒce=γcƒce,g =49.3 ƒce,g=42.5γc=1.16根据经验选择水胶比为0.373.选定单位用水量a)要求混凝土拌合物坍落度75-90mm，碎石最大粒径为19mm。

根据《普通混凝土配合比设计规程》JGJ55-2011表5.4.2，确定混凝土单位用水量225Kg，采用郑州陆阳生产的LYJ缓凝高效减水剂掺量为水泥用量的1.2%时，减水率为18.0%。

故用水量为225×（1-18.0%）=184kg4.计算单位水泥用量混凝土单位用水量m c0=184kg/m3，水胶比W/B=0.37，混凝土单位水泥用量为：Mco=Mwo/W/B=185÷0.37=497kg5.依据《普通混凝土配合比设计规程》JGJ55-2011，选择砂率βs＝37%6. 计算粗、细集料单位用量采用质量法：假定砼表观密度2450kg/m3由公式：m s0+m g0=m cp-m c0-m w0m s0 /(m s0+m g0)=βs计算得：m s0=655kg m g0=1114kg7.外加剂用量Mad=497×0.012=5.96kg8.确定初步配合比为：水泥：砂：碎石：水：外加剂= 497:655:1114:184:5.96= 1:1.32:2.24:0.37:0.0129．确定钢纤维体积率和单位体积用量Fo=0.0103×7800Kg/m³=80 Kg/m³五、试拌、调整与确定1. 试拌30L各种材料用量（kg）水泥：497×0.03=14.91砂：655×0.03=19.65碎石：1114×0.03=33.42水：184×0.03=5.52外加剂：5.96×0.03=0.1788钢纤维：80×0.03=2.42. 经试拌实测坍落度为80mm，粘聚性、保水性、流动性良好满足设计与施工要求不进行任何调整。

桥梁伸缩缝C50钢纤维混凝土配合比计算

桥梁伸缩缝C50钢纤维混凝土配合比计算
雷博
【期刊名称】《住宅与房地产》
【年(卷),期】2015(000)019
【摘要】桥梁伸缩缝的施工质量是影响桥梁使用的重要环节,混凝土的强度直接影响该道伸缩缝的整体质量。

本文详细介绍了C50钢纤维混凝土配合比计算。

1配合比设计依据:(1)设计图纸要求(2)公路桥涵施工技术规范JTG/T F50-2011普通混凝土配合比设计规程JGJ 55-2011(3)公路工程水泥混凝土试验规程JTG E30-2005(4)《公路工程集料试验规程》
【总页数】1页(P164-)
【作者】雷博
【作者单位】陕西省交通建设集团公司
【正文语种】中文
【中图分类】U444
【相关文献】
1.长运距C50钢纤维混凝土配合比设计与工程实践 [J], 杨鸿
2.型钢伸缩缝钢纤维混凝土配合比的设计与施工 [J], 沈建良
3.桥梁伸缩缝用钢纤维混凝土配合比设计参数影响分析 [J], 刘新峰;王猛
4.特种水泥的C50伸缩缝混凝土配合比与强度的实际比选和运用 [J], 徐翔宇
5.桥梁伸缩缝C50聚丙烯腈纤维水泥混凝土配合比设计及D80型桥梁伸缩缝施工技术浅析 [J], 王芝松
因版权原因，仅展示原文概要，查看原文内容请购买。

C50钢纤维混凝土配合比

1,设计依据及参考文献《普通混凝土配合比设计规程》JGJ55－2000(J64-2000)《公路桥涵施工技术规范》JTJ041－2000《国内公路招标文件范本》之第二卷技术规范(1)《混凝土配合比设计计算手册》——刘长俊主编，辽宁科学技术出版社2,确定钢纤维掺量：选定纤维掺入率P=1.5%,T0=(78.67*P)kg=78.67*1.5=118kg;3,确定水灰比取W/C=0.45 (水灰比一般控制在0.40-0.53);4,确定用水量:取W=215kg(用水量一般控制在180-220kg),施工中采用掺用UNF-2A型高效减水剂,掺量为水泥用量的1%，减水率达10%，但考虑钢纤维混凝土的和易性较差，且施工中容易结团，故在试配中不考虑其减水效果，在试拌过程中观察其坍落度及施工性能。

5,计算水泥用量:C O=W O/(W/C)=215/0.45=478kg;6,确定砂率:取S P=65%(从强度和稠度方面考虑,砂率在60%-70%之间);7,计算砂石用量:设a=2V S+G=1000L-[(W O/ρw+C O/ρc+T O/ρt+10L*a)]=1000L-[(215/(1/L)+478/(3.1/L)+118/(7.85/L)+10L*2)]=1000L-404L=596Lkg;S O = V S+G * S P * ρs=596 * 0.65 * 2.67 = 1034kg;G O = V S+G * (1-S P)*ρs = 596*0.35*2.67kg/L=557kg;8,初步配合比:C O:S O:G O:T O:W O:W外= 478 : 1034 : 557 : 118 : 215 : 4.78 kg/m3= 1: 2.16 : 1.17 : 0.25: 0.45 : 1%9、混凝土配合比的试配、调整与确定:试拌材料用量为: 水泥:砂:碎石:钢纤维:水:减水剂= 11: 23.76: 12.87:2.75:4.95:0.11 kg;拌和后，坍落度为10mm,能符合设计要求。

C50钢纤维混凝土配合比设计说明

C50钢纤维砼配合比设计说明书一、设计目的：该配合比适用于k75+500—k94+900段桥梁伸缩缝等的施工.二、设计说明:1、设计依据①《公路工程国内招标文件范本》②《普通混凝土配合比设计规程》JGJ 55-2011③《普通混凝土拌合物性能试验方法标准》GB/T 50080④《普通混凝土力学性能试验方法标准》GB/T 50081⑤《普通混凝土长期性能和耐久性能试验方法标准》GB/T 50082⑥《公路工程水泥及混凝土试验规程》JTGE30-2005⑦《公路工程岩石试验规程》JTGE41—2005⑧《公路工程集料试验规程》JTGE42—2005⑨《通用硅酸盐水泥》GB175-2007⑩《公路桥涵施工技术规范》JTG/T F50——--2011 （11)《建设用卵石、碎石》GB/T 14685-2011(12)《混凝土外加剂》GB8076-2008(13)《钢纤维混凝土》JG/T 472—2015 2、配合比设计公式选用根据《公路桥涵施工技术规范》JTG/T F50—2011砼试配强度R下式确定：Fcu,o=f cu，k+1。

645α其中o值按下表选用:三、C50砼配合比计算1、原材料:①水泥：柳州鱼峰水泥厂P .O 52。

5普通硅酸盐水泥。

②砂：贝江砂场河砂，细度模数2。

72，表观相对密度2。

654g/cm3。

③碎石：神龙石场5～20mm，表观相对密度2。

678g/cm3。

采用4.75-9。

5mm碎石和9。

5—19mm碎石按照30：70的比例进行掺配。

④钢纤维：河北衡水鑫归机械加工厂,按照设计图纸每方掺量为60Kg⑤水:饮用水⑥外加剂：郑州市邦基建材有限公司BJ聚羧酸高效减水剂,减水率为28%，掺量为1.0%。

⑦设计坍落度：130～170mm2、试配强度：f cu，o=f cu,k+1.645 σ=50+1。

645×6=59。

9 Mpa3、水泥强度：(富余系数取1。

0)f ce=52. 5Mpa4、确定水灰比：W/B=αa f ce/ （f，cu，o，+Q.×Q b×fce)=0。

C50钢纤维混凝土

C50钢纤维砼配合比计算说明书一、设计依据1、施工设计图纸要求2、《公路工程国内招标文件范本》3、《公路桥涵施工技术规范》 JTG/T F50—20114、《普通混凝土配合比设计规程》 JGJ 55—2011二、设计要求1、设计强度等级 C502、设计坍落度 140mm～180mm三、原材料情况1、水泥：采用华新水泥（赤壁）有限公司华新P.O42.5水泥；2、砂：Ⅱ区中砂，产地为赤壁，各项指标符合JTJ041—2000要求；3、碎石：4.75～19mm合成级配碎石，按两种级配合成（4.75-9.5mm占15%、9.5-19mm占85%），最大粒径dmax=19mm，产地为锣鼓岭碎石加工厂；4、水：生活饮用水；5、外加剂：武汉浩源化学建材有限公司PC-100R高性能减水剂，掺量：1.4%；6、钢纤维：郑州禹建钢纤维有限公司铣销钢纤维，规格型号：0.75*38mm四、确定钢纤维掺量根据图纸要求，选定纤维掺入量T=80kg/m3五、确定水灰比取W/C=0.35六、确定用水量取W=168kg,施工中采用掺用武汉浩源化学建材有限公司PC-100R高性能减水剂，掺量：1.4%；七、计算水泥用量C=W/(W/C)=168/0.35=480kg;八、确定砂率根据试配，取SP=50%九、计算砂石用量假定容重为2400kg/m3,G+S=2400-C-W-T=2400-480-168-80=1690kg,S=1672*SP=1690*50%=836 G=1672-S=1690-845=836，十、初步配合比C:S:G:T:W:外= 480 : 836 :836 :80 : 168 : 6.72 kg/m3= 1: 1.74 : 1.1.74 : 0.17: 0.35 : 1.4% Sp＝50%水灰比分别增加和减少0.02后：(1):C:S:G:T:W:外＝454:849:849:80:168:6.35＝1:1.87:1.87:0.18:0.37：0.014Sp＝50%(2):C:S:G:T:W:外＝509:822:821:80:168:7.13＝1:1.61:1.61:0.16：0.33:0.014 Sp＝50% 五、试拌情况及抗压强度情况：根据试拌情况及28天强度选择基准配合比A为最优配合比C50普通混凝土配合比所用原材料情况1、水泥：采用华新水泥（赤壁）有限公司华新P.O42.5水泥；2、砂：Ⅱ区中砂，产地为赤壁，各项指标符合JTJ041—2000要求；3、碎石：4.75～19mm合成级配碎石，按两种级配合成（4.75-9.5mm占15%、9.5-19mm占85%），最大粒径dmax=19mm，表观密度ρg=2.720 g/cm3，产地为锣鼓岭碎石加工厂；4、水：生活饮用水；5、外加剂：武汉浩源化学建材有限公司PC-100R高性能减水剂，掺量：1.4%；6、钢纤维：郑州禹建钢纤维有限公司铣销钢纤维，规格型号：0.75*38mm后附试验检测报告。

C50钢纤维砼配合比设计说明书

C50钢纤维砼配合比设计说明书一、概述使用部位：桥梁伸缩缝坍落度：80-120 mm二、设计依据1、《普通混凝土配合比设计规程》（JGJ55-2011）2、《公路桥涵施工技术规范》（JTG/TF50-2011）三、设计要求1、原材料来源水泥：XXXX有限公司 P.O52.5普通硅酸盐水泥河砂：XXXⅡ区中砂碎石：XXXX石场4.75-19mm连续级配碎石粉煤灰：XXXXX有限公司生产的粉煤灰，掺量占胶凝材料的12% 外加剂：XXXXX有限公司生产的聚羧酸高效减水剂，掺量占胶凝材料1%钢纤维：XXX纤维有限公司2、制作与养生方法把用于砼配合比的各种原材料混合并机械搅拌均匀，性能测试结果符合规范要求后，制作试件，二十四小时拆模后，移入标准恒温恒室养护养生。

四、配合比参数的初步确定1、水灰比确定试配强度fcu,o= fcu,k +1.645σ=50+1.645×6=59.9MPa2、水灰比W/C=aa·fce/(fcu,o+aa·ab·fce)=0.46×52.5/(59.92+0.46×0.07×52.5)=0.39根据试配情况及施工需要，取W/C＝0.293、用水量确定根据混凝土的坍落度要求及减水剂的减水率情况，基准用水量mwo=185kg，加减水剂量为胶凝材料掺量1%，减水率22%时，实际用水量为mwo=185×(1-22%)=141kg4、各种材料用量：a)胶凝材料用量胶凝材料=mwo/(W/J)＝141/0.29＝486kg粉煤灰占胶凝材料用量的12% 粉煤灰＝486×12%＝58kgb)水泥用量：水泥=胶凝材料–粉煤灰=486-58＝428kgc)计算每m3砼砂、石用量：5、外加剂用量外加剂用量＝486×1%=4.86kg6、钢纤维用量：根据施工要求，钢纤维掺入量取73kg/m37、根据《普通混凝土设计规程》要求，砂率的选定：βs=29%用假定容重法设计，设砼容重为2450Kg/m3，砂石用量为：2450-486-141=1823Kg砂用量：1823×29%=565Kg碎石用量：1823-565=1258Kg8、确定基准配合比A、水胶比W/C＝0.26，砂率βs＝30%水泥：砂子：碎石：水：粉煤灰：钢纤维：外加剂=477：530：1237：141：65：73：5.42B、取水胶比W/C＝0.29，砂率βs＝31%，用水量不变水泥：砂子：碎石：水：粉煤灰：钢纤维：外加剂＝428:565:1258:141:58:73：4.86C、取水胶比W/C＝0.32，砂率βs＝32%，用水量不变水泥：砂子：碎石：水：粉煤灰：钢纤维：外加剂＝388：598：1270：141：53:73:4.41五、试配调整1、经试配配合比A坍落度110mm，表观密度2460kg/m3，配合比B坍落度115mm，表观密度2450kg/m3，配合比C坍落度100mm，表观密度2440kg/m3。

C50钢纤维混凝土配合比设计说明书

C50钢纤维混凝土配合比设计说明书一、设计依据1、《咸阳至淳化至旬邑高速公路工程施工招标文件》2、《公路工程集料试验规程》（JTG E42-2005）3、《公路工程水泥混凝土试验规程》（JTG E30-2005）4、《公路桥涵施工技术规范》（JTG/T F50-2011）5、《混凝土外加剂应用技术规范》GB 8076-20086、《普通混凝土配合比设计规程》（JGJ55-2011）二、设计资料：1、钢纤维混凝土设计强度等级为C50，用于桥梁伸缩缝，混凝土拌和物设计坍落度100～140mm。

2、组成材料水泥：陕西声威建材公司生产P·O52.5；砂：渭河丰仪砂，细度模数为 2.74，表观密度ρc＝2616kg/m3，粗集料：泾阳七星石料厂生产的10-20mm、5-10mm碎石。

水：本地饮用水外加剂：山西黄河新型化工公司生产的HJSX-A聚羧酸系高性能减水剂。

钢纤维：陕西群彬科技发展有限公司提供的“凯文斯”AMI04-32-600铣削型钢纤维，长度32㎜，直径0.8㎜，抗拉强度726.1 MPa。

三、初步配合比设计1、计算配制强度：F cu，o= f cu，k +1.645б=50+1.645*6.0=59.9MPa；2、计算水灰比W/C=（αa* f ce）/（f cu，0+αa*αb*f ce）＝0.53×57.8/(59.9+0.53×0.20×57.8)＝0.46注：f ce=57.8(按照f ce=rc×fe.g计算）根据以往经验，取水灰比为0.34，满足《公路桥涵施工技术规范》JTG/T F50-2011中最大水灰比要求。

确定水灰比W/C=0.343、确定钢纤维掺量钢纤维掺量体积率取 0.64%，则每方混凝土掺量F O =0.64%×1×7850=50.24 kg，取整至50 kg，4、初选单位用水量W of0①因水胶比小于0.40，通过试验确定单位用水量为219 kg/m3。

C50钢纤维混凝土

C50钢纤维砼配合比计算说明书一、设计依据1、施工设计图纸要求2、《公路工程国内招标文件范本》3、《公路桥涵施工技术规范》 JTG/T F50—20114、《普通混凝土配合比设计规程》 JGJ 55—2011二、设计要求1、设计强度等级 C502、设计坍落度 140mm～180mm三、原材料情况1、水泥：采用华新水泥（赤壁）有限公司华新P.O42.5水泥；2、砂：Ⅱ区中砂，产地为赤壁，各项指标符合JTJ041—2000要求；3、碎石：4.75～19mm合成级配碎石，按两种级配合成（4.75-9.5mm占15%、9.5-19mm占85%），最大粒径dmax=19mm，产地为锣鼓岭碎石加工厂；4、水：生活饮用水；5、外加剂：武汉浩源化学建材有限公司PC-100R高性能减水剂，掺量：1.4%；6、钢纤维：郑州禹建钢纤维有限公司铣销钢纤维，规格型号：0.75*38mm四、确定钢纤维掺量根据图纸要求，选定纤维掺入量T=80kg/m3五、确定水灰比取W/C=0.35六、确定用水量取W=168kg,施工中采用掺用武汉浩源化学建材有限公司PC-100R高性能减水剂，掺量：1.4%；七、计算水泥用量C=W/(W/C)=168/0.35=480kg;八、确定砂率根据试配，取SP=50%九、计算砂石用量假定容重为2400kg/m3,G+S=2400-C-W-T=2400-480-168-80=1690kg,S=1672*SP=1690*50%=836 G=1672-S=1690-845=836，十、初步配合比C:S:G:T:W:外= 480 : 836 :836 :80 : 168 : 6.72 kg/m3= 1: 1.74 : 1.1.74 : 0.17: 0.35 : 1.4% Sp＝50%水灰比分别增加和减少0.02后：(1):C:S:G:T:W:外＝454:849:849:80:168:6.35＝1:1.87:1.87:0.18:0.37：0.014Sp＝50%(2):C:S:G:T:W:外＝509:822:821:80:168:7.13＝1:1.61:1.61:0.16：0.33:0.014 Sp＝50% 五、试拌情况及抗压强度情况：根据试拌情况及28天强度选择基准配合比A为最优配合比C50普通混凝土配合比所用原材料情况1、水泥：采用华新水泥（赤壁）有限公司华新P.O42.5水泥；2、砂：Ⅱ区中砂，产地为赤壁，各项指标符合JTJ041—2000要求；3、碎石：4.75～19mm合成级配碎石，按两种级配合成（4.75-9.5mm占15%、9.5-19mm占85%），最大粒径dmax=19mm，表观密度ρg=2.720 g/cm3，产地为锣鼓岭碎石加工厂；4、水：生活饮用水；5、外加剂：武汉浩源化学建材有限公司PC-100R高性能减水剂，掺量：1.4%；6、钢纤维：郑州禹建钢纤维有限公司铣销钢纤维，规格型号：0.75*38mm后附试验检测报告。

C50混凝土配合比液体减水剂+钢纤维 10-12减

C50混凝土配合比计算书一.设计依据1. 武川至格根塔拉一级公路设计文件2.《普通混凝土配合比设计规程》（JGJ 55-2011）3.《公路桥涵施工技术规范》（JTG/T F50-2011）二.原材料：水泥：内蒙古冀东水泥有限责任公司P.O52.5砂：大豆铺砂场中砂碎石：平安碎石厂（5~20）㎜其中掺配比例：（5~10）mm 20％;（10~20）mm 80％水：饮用水聚羧酸高效缓凝减水剂：内蒙古北腾工程材料有限公司（掺量为水泥用量1.7％）波纹型钢纤维: 内蒙古北腾工程材料有限公司（每方混凝土掺量75㎏）三.配合比设计：（一）设计要求1. 混凝土设计强度为50MPa2. 坍落度要求100-120mm（二）配合比设计步骤计算试配强度：(1) 确定混凝土配制强度（f cu,o）：f cu,o =50+1.645δ=50+1.645×6=59.9MPa(2) 计算水灰比（W/C）：采用碎石，a a=0.53，a b=0.2，f ce=52.5×1.1=57.8MPaW/C =a a×f ce/(f cu,o+a a×a b×f ce)=0.53×57.8/(59.9+0.53×0.2×57.8)=0.46（3）按耐久性校核根据《普通混凝土配合比设计规程》（JGJ 55-2011）和《公路桥涵施工技术规范》（JTG/T F50-2011），查表11.3.4混凝土所处环境属于寒冷地区，允许最大水灰比为0.50，取水灰比0.34（4）确定每立方米混凝土的用水量（m wo）：已知混凝土要求坍落度为100-120㎜，碎石最大粒径20㎜，规定用水量为210㎏减水剂减水率为20.3 %，计算混凝土单位用水量为 m wo=210×（1-0.203）=167㎏/m3。

（5）计算每立方米混凝土的用水泥用量（m co）：查表11.3.4，要求最小水泥用量不得低于380㎏/m3m co= m wo/（W/C）=167/0.34=491㎏/m3.（7）计算砂石用量按重量法计算，假定混凝土拌合物表观密度为2500㎏/m3160+485+ m go+m so =2500m so/(m go+m so)=0.39计算得m so=718㎏ m go=1124㎏（8）计算减水剂用量m a o = 491×1.7％=8.347㎏（9）初步配合比m co：m wo： m so： m go： m a o = 491 : 167 : 718 ：1124：8.347(三)试拌调整提出基准配合比1.根据初步配合比，试拌0.025m3，经过调试后和易性满足要求，实测容重2505kg/m³（实测表观密度与假定表观密度之差未超出规定范围，采用假定表观密度2500kg/m³），调试后确定基准配合比为：m co：m wo： m so： m go： m a o = 491 : 167 : 718 ：1124：8.347比例 1 : 0.34: 1.46: 2.29 ：0.017试拌测坍落度为110mm(四)试拌制作试件，进行标准养护及强度比较(五)确定试验室配合比：通过强度检验：水灰比为0.34，水泥用量491kg/m³，满足要求。

C50钢纤维混凝土配合比

C50钢纤维砼配合比报告

C40、C50钢纤维砼配合比设计_pdf

C50伸缩缝钢纤维混凝土配合比设计说明

钢纤维混凝土配合比

中联C40细石及C50钢纤维配合比计算

C50钢纤维砼配合比计算书

C50钢纤维砼

C50钢纤维配合比

桥梁伸缩缝C50钢纤维混凝土配合比计算

C50钢纤维混凝土配合比

C50钢纤维混凝土配合比设计说明

C50钢纤维混凝土

C50钢纤维砼配合比设计说明书

C50钢纤维混凝土配合比设计说明书

C50钢纤维混凝土

C50混凝土配合比 液体减水剂+钢纤维 10-12减

C50混凝土配合比液体减水剂+钢纤维 10-12减
