市政工程旁站监理细则92165
北京市新机场市政交通工程
8标段
监理旁站细则
编制:
审核:
审批:
北京华城建设监理有限责任公司
2016年10月
旁站监理细则
一、工程概况
1.工程名称:北京新机场工作区工程(市政交通)GZQ-SZJT-002标段(监理);
2.工程地点:永定河北岸,北京市大兴区榆垡镇、礼贤镇和河北省廊坊市广阳区之间;
3.工程规模:道路总长约27.2km,面积约62.9万㎡;高架桥最大跨径约41m,桥梁面积约6.9万㎡;跨河桥最大跨径约30m,桥梁面积约4300㎡;给水管线,约33.3km;雨水管线约47.1km;污水管线约26.1km;再生水管线约20.1km;通信管约20525管程米;10kv 电力管井约265.27km;低压电力管线约3
4.1km;热力管线约21.31km;燃气管线约17.1km;综合管廊土建工程约3.99km;道路照明;交通工程;污水泵站;10kv开闭站;10kv电缆约17
5.6km;电力隧道约888m;能源中心工程、垃圾转运站工程、10kv监控中心等;
4.工程范围:道路、高架桥、跨河桥、给水管线、雨水管线、污水管线、再生水管线、通信管、10kv电力管井、低压电力管线、热力管线、燃气管线、综合管廊、道路照明、交通工程、污水泵站、10kv 开闭站、10kv电缆、电力隧道、能源中心工程、垃圾转运站工程、10kv监控中心等设计图纸显示全部工程的监理工作。
5.工程概算投资额或建筑安装工程费:315000万元。
二、方案编制依据
1、有关工程建设的法律、法规:《建筑法》、《建设工程质量管理条例》(2016)、《建设工程监理规范》GB/T50319-2013、《给排水管道工程施工及验收规范》GB50268-2008、《城镇道路工程施工与质量验收规范》CJJ1-2008、《城市桥梁工程施工与质量验收规范》CJJ2-2008、《混凝土结构工程施工质量验收规范》GB50204-200
2、《建筑工程监理规程》DB J01-41-2002、《建设工程安全监理规程》DB11/382-2006、《建设工程施工现场安全、防护、场容卫生、环境并护及保卫消防标准》DBJ01-83-200
3、《建设工程施工现场安全资料管理规程》DB11/383-2006、《混凝土结构工程施工质量验收规程》DB 01-82-2004。
2、政府为业主建设项目所下达的文件(项目审批文件)。
3、建设行政主管部门的有关文件。
4、设计、勘察系列文件。
5、现行的技术规范、施工验收规范规程等。主要的规范、标准见表1-2。
6、业主与承建商及物资供应商签订的工程施工承包合同及物资供应合同。
7、经公司批准同意的监理规划、监理实施细则和其他图、表、文件资料等。
8、经批准的实施性施工组织设计、施工进度计划、施工方案等。
三、监理人员配备
为确保工程质量,项目监理部在工程质量监理过程中注重施工过
程的质量控制(事中控制),对隐蔽工程的隐蔽过程、下道工序施工完成后难以检查的重点部位,安排有丰富现场施工监理经验的监理人员进行旁站。在工程施工监理中监理部一直注重加强对现场的巡视、旁站监督与检查,及时发现违章操作和不按设计要求,不按施工图纸或施工规范、规程或质量标准施工的现象,对不符合质量要求的要及时进行纠正和严格控制。
根据本工程的特点和工程进展情况,项目监理部将在每个标段配备多名专职监理员,必要时总监可安排专业监理工程师实施旁站。需旁站的施工部位在实施前由项目总监向旁站员进行交底,并要求如实、准确做好旁站监理记录。
四、旁站程序
1.按要求编制旁站监理方案;
2.向建设单位和施工单位送达“旁站监理方案”;
3.施工单位在关键工序施工前24小时,书面通知监理单位;
4.监理单位按计划实施施工全过程现场跟班监督;
5.按工序做好旁站记录;
6.发现问题,提出处理意见;
7.旁站记录未经旁站监理人员签字或问题未处理,不得进入下道工序施工。
五、旁站监理人员主要职责
1.检查承包商现场质检人员到岗、特殊操作人员持证上岗及主要机械、
材料、测量、检(试)验设备准备情况。
2.跟班全过程监督关键部位(工序)施工中执行方案及工程建设强制性标准情况。
3.核查进场建筑材料、建筑构配件、设备及商品混凝土的质量检验报告,监督承包商在现场进行的检(试)验或委托具有资格的第三方进行复验。
4.及时向项目总监或专业监理工程师报告旁站过程中发现的质量问题和处理情况。发现承包商行为违反工程建设强制性标准时,有权责令其立即整改;发现其施工活动已经或可能危及工程质量时,立即向总监报告,由总监下达局部暂停施工指令或采取其他措施。
5.如实、准确做好旁站监理记录和监理日记。
六、旁站监理的基本要求
1.落实现场质保体系,旁站人员应检查承包商的有关现项目监理部应督促承包场管理人员、质检人员、特殊工种人员到位及持证上岗和施工机械、建筑材料准备情况。
2.在现场监督关键部位、关键工序施工中执行施工方案以及工程建设强制性标准情况。
3.旁站监理全过程必须有完整的旁站记录可追溯。
4.发现施工中违反设计要求、规范要求和强制性标准条文的行为时,旁站监理人员应及时制止并责令整改。发现施工质量和安全隐患,应按规定及时上报。必要时应及时报告项目总监,发出工程暂停令或采取其他应急措施。
七、旁站监理的基本范围
1.填方区土石方分层碾压。
2.基层、底基层水泥稳定层施工。
2、粘油层、稀浆封层施工。
3、下面层、上面层沥青混凝土施工。
4、市政排水管道:排水井基础、关键或重点位置开挖、监理结合现场环境认为重点的其他部位、工序。
5、“四新”(新工艺、新技术、新材料、新设备)试验的首件样板工程的重要施工过程。
八、旁站监理的方法
旁站监理工作前的方法为“三查二问一核对”。所谓三查,一查交底记录,二查仪器、设备、工具、备用材料等,三查人员及组织。目的是确认承包单位在技术方案和文件上已完善,仪器、设备工作正常,所需工具和备用材料已齐备,操作人员持证上岗,人员有组织、有带班,质检人员已到岗。通过三查掌握承包单位对本关键部位、关键工序的施工准备情况。保证组织上能够应对施工现场的整改或应急措施。所谓二问,一问一线操作工人交底内容,了解交底是否已完成三级交底,落实到了班组;二问施工技术文件有关内容,以保证施工资料的及时、真实和可靠,保证施工试件等条件可靠。一核对则是指核对施工前必须办理的手续是否齐全,满足监理程序要求。当通过“三查二问一核”对发现不具备或部分不具备施工条件时,旁站监理人员有权延迟进行施工作业。
旁站监理工作中的方法为“一核查三监督”,以及处置、获取原始资料。一核查是指核查进场用于工程实体的材料是否与设计文件及报验资料相吻合,凡不相吻合的,旁站监理人员立即报告总监,由总监决定暂停施工或采用何种应急措施,并据总监决定进行紧急处置。三监督是指现场跟班监督关键部位、关键工序的施工执行施工方案以及工程建设强制性标准情况,监督施工现场作业是否满足合格工程验收标准。
如果监督过程中发现问题,旁站监理人员有权不经报告进行处置,并务必留下原始资料。处置是对施工现场发生的各种异常情况作出明确的处理意见,并监控处理过程,只要存在异常情况,为了便于事后分析,旁站监理人员留存原始资料,避免事后出现不利于监理单位的被动局面。为了现场及时处置和留原始资料的需要,对旁站监理工作监理部统一配工具袋和相应的设备。旁站监理人员随身携带笔和文件夹,文件夹内除旁站监理记录表外,还有相关的技术文件和工作记录用表。作记录按时间顺序记录,不论是否正常施工.都记下每一时间段所处的施工位置和进度。如旁站时间很长,必须进行旁站监理工作交接时,将工作记录办理移交,转交下一旁站监理人员,以保证某一关键部位、关键工序记录内容的完整和连续,和保证旁站监理工作的连贯性。旁站监理人员随身携带与旁站内容相关的必要检查工具,以量化所监督情况。当出现异常情况,检查工具尚不能说明问题的,选择录音、录像、摄像等任何一种形式,进行现场实录。
旁站监理工作结束,及时填报旁站监理记录表,各方及时签字认
可,本次旁站工作方视为结束。出现整改的、有处理措施的、存在问题的都如实记录在案,作为质量信息的重要组成部分留存归档。
九、旁站监理记录表的填写
旁站监理记录是监理人员实施旁站监理和工程施工过程等情况的真实记载。旁站监理人员应如实、准确地填写。
1.填写旁站监理记录的要求
旁站监理记录应真实、准确、全面反映关键部位或关键工序施工过程的有关情况。文字书写应工整、清晰,语言表达应简明扼要,措辞严谨。旁站记录应尽量采用专业术语,不用或少用修饰词语,更不要夸大其词。涉及到数量的地方,应写清准确的数字。
2.旁站监理记录的主要内容
(1)天气情况:包括阴、晴、雨、雪和温度变化(最高气温、最低气温)、风况。
(2)旁站监理起止时间应记录工程施工开始时间和结束时间。
(3)施工部位:应写清工程所在部位的里程、编号、轴线、标高。
(4)施工情况。
包括关键部位或关键工序的施工过程情况,试验与检验情况,设备、材料的使用情况,质量保证体系运行情况等。
.关键部位或关键工序的施工过程情况:主要记述关键部位或关键工序的施工方法、施工工艺及施工前承包商制定的质量保证措施的执行情况。
.试验与检验情况:主要记述旁站过程中所做的与旁站有关的试验与
检验情况。
.机械设备使用情况:主要记述施工时使用的主要设备名称、规格、数量,与承包商报验并经监理工程师审批的设备是否一致,施工机械设备运转是否正常。
④.材料使用情况:主要记录关键部位或关键工序使用的主要材料的名称、型号、厂家、使用数量及其与施工报验并经监理工程师审批的材料是否一致。
⑤.质量保证体系运行情况:主要记述旁站过程中承包商质量保证体系的管理人员是否到位,是否按事先的要求对关键部位或关键工序进行检查,是否对不符合操作要求的施工人员进行督促,是否对出现的问题进行纠正。
⑥.若工程因意外情况发生停工,应写清停工原因及承包商所做的处理。
⑦.监理工作情况:包括旁站过程中监理人员发出的指令,承包商提出的问题及监理人员的回复,各方指示,包括业主、总监理工程师或专业监理工程师对旁站监理人员的指示都要记录在旁站记录中。
3.旁站监理记录作为旁站监理工作的真实记载,应与《监理日志》有所区别,因此,除在监理日志中有所记载外,还应单独记录,以便日后查阅。
4.旁站监理记录由专业监理工程师或监理员填写、由专业监理工
程师或总监理工程师日常抽查填写情况,通过对旁站记录的审阅,可以从中掌握关键部位或关键工序的有关情况,针对出现的问题,分析原因,制定措施,保证关键部位或关键工序的施工质量和安全。
5.旁站监理记录应及时整理归档。
旁站项目清单及重点分项工程监理验收表
路基工程
路基
土石方工
程
土方
路基、软基
处理
填料检测、基底验收、试验
施工、填筑工序验收、压实度检
测、软基处理隐蔽验收
停
止点
排水、
给水工程
沟槽
开挖、管道
基础及管
节安装、检
查井砌筑、
管沟回填
原材检测、沟槽开挖、槽底
验收、基础浇筑、管节安装验收、
管节接口验收、管沟回填、检查
井验收、沟槽回填压实度检测
停
止点
砌筑
工程
挡土
墙、墙背填
土
原材检测、基底验收、基础
浇筑、墙身砌筑验收、泄水孔验
收、墙背填土
停
止点
路面工程
路面
工程
底基
层、基层、
面层、路缘
石、人行道
原材检测、试验段验收、底
基层、基层、面层施工、路缘石
验收、人行道验收、压实度检测、
弯沉检测
停
止点
交通安全设施
标志、
标线
标志、
标线
原材检测、标线验收、标志
基础浇筑、大型标志吊安装、标
志验收
停
止点
机电工程
电缆、
通信、照明
工程
基础、
电缆敷设、
灯杆安装、
灯具安装
原材检测,灯杆、灯具报审,
基础验收、基础浇筑、灯杆吊装,
接地电阻验收、亮灯验收
停
止点
注:1、本表的单位工程、分部工程、分项工程按公路工程验收标准进行分类。表中有底纹的施工工序为监理单位旁站内容。
2、见证点指施工单位在施工前提前24小时通知监理工程师具体施工或验收时间。
3、停止点指施工单位在施工前提前24小时通知监理工程具体施工或验收时间,监理工程师在通知约定的时间不到位,施工单位不得施工;只有在监理工程师验收或旁站下方可进行施工。
旁站监理细则88286
XXX项目工程 旁 站 监 理 实 施 细 则 项目监理机构(章): 专业监理工程师: 总监理工程师: 日期:
旁站监理实施细则 一、旁站监理的依据 1、建设工程相关法律、法规。 2、相关技术标准、规范、规程。 3、建设工程承包合同文件、委托监理合同文件。 4、经批准的设计文件、施工组织设计、监理规划、监理实施细则。 二、旁站监理工程部位或工序 本工程旁站监理的关键部位、关键工序范围包括 1、土方开挖。 2、桩基施工。 3、土方回填。 4、关键部位钢筋绑扎施工。 5、混凝土施工。 6、市政排水管道:排水井基础、关键或重点位置开挖、监理结合现场环境认为重点的其他部位、工序。 三、旁站监理程序 在本项目的旁站监理过程中我公司现场人员将根据以下程序严格对工程施工进行监督、控制,确保工程质量。
旁站监理工作流程图如下: 四、旁站监理的内容 1、是否按照技术标准、规范、规程和批准的设计文件、施工组织设计施工。 2、是否使用合格的材料、构配件和设备。 3、施工单位现场管理人员、质检人员是否到岗。 4、施工操作人员的资质、操作条件是否满足施工工艺要求,特殊操作人员是否持证上岗。 5、施工过程是否存在质量和安全隐患。
旁站监理记录的内容包括:旁站监理的部位或工序、时间、地点、主要施工内容、发现或存在的问题及处理过程。 总监理工程师或专业监理工程师依据旁站监理记录确认工程质量。 五、旁站监理人员的职责 1、检查施工单位现场质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况。 2、在现场跟班监督关键部位、关键工序的施工情况,检查施工单位执行施工方案以及工程建设强制性标准的情况。 3、核查进场建筑材料、建筑构配件、设备和商品混凝土的质量检验报告等,并可在现场监督施工企业进行检验或者委托具有资格的第三方进行复验。 4、做好旁站监理记录和监理日志,保存旁站监理原始资料。 5、旁站监理人员在实施旁站监理时发现质量问题,应要求承建商立即整改,必要时向总监理工程师和委托人汇报,采取必要措施。 6、对于需要旁站监理的关键部位、关键工序施工,凡没有实施旁站监理或者没有旁站监理记录的,监理工程师不得在相应文件上签字。 7、工程竣工后,项目监理部将旁站监理资料整理存档备案。 六、关键部位、关键工序旁站监理措施 1、在工程开始前,项目监理部应根据本工程的特点和详细设计要求,对各个关键部位、关键工序制定详细的旁站监理方案,确定
市政道路监理规划细则
68207部队小区周边道路、广场及南市区部分小区入 口、人行道转角新建工程 施 工 监 理 细 则 编制人: 审核人: 编制单位:建设工程监理有限公司 工程项目监理部 编制日期:2016年4月
目录 第一章、工程简述 第二章、工程测量监理实施细则 第三章、路基工程监理实施细则 第四章、沥青砼路面监理实施细则 第五章、人行道、路缘石工程监理细则第六章、照明工程监理细则 第七章、交通工程监理细则 第八章、绿化、景观工程监理细则 第九章、绿化给水、排水工程监理细则
第一章工程简述 一、工程简介 1、建设单位:嘉峪关市建设局 2、设计单位:中国市政工程西北设计研究院有限公司 3、监理单位:嘉峪关市宏顺建设监理咨询有限责任公司 4、施工单位:甘肃正泰建筑工程有限公司 二、工程投资及工程概况 (一)工程投资:市。 (二)工程概况: 道路工程主要技术指标表 序号项目名称单位设计采用值 1 道路类别城市次干道I级 2 设计行车速度Km/h 40 3 设计年限年新建15年。 4 路面等级重型击实标准 5 路拱横坡% 向外双面1.5 6 人行道横坡% 向内单向2.0 7 地震设防标准地震动峰值加速度0.1g。 (三)工程规模:主要内容包括:道路工程、排水工程(含污水、雨水)、绿化给水工程、照明工程、交通工程、附属工程及景观工程等。 三、细则编制依据 (一)已批准的“工程监理规划” (二)与专业工程相关的标准、设计文件和技术资料: 1、《城镇道路工程与质量验收规范》(CJJ1-2008) 3、《城市道路设计规范》(CJJ37-2012) 4、《城市道路交通设计规范》(GB50220-95) 5、《城市道路路基工程施工及验收规范》(CJJ44-97) 6、《公路沥青路面设计规范》(JTGD50-2006) 7、《城市道路照明设计规范》(CJJ45-91) 9、《城市道路绿化规划与设计规范》(CJJ75-97) 10、《城市道路交通规则设计标准》(GB50220-95)
苏州建筑工程监理有限公司苏州金科王府项目监理部旁站监理实施细则
苏州建筑工程监理有限公司苏州金科王府项目监理 部旁站监理实施细则 工程 监理实施细则 (旁站监理细则) 内容提要: 专业工程特点 监理工作流程 监理工作操纵目标及操纵要点 监理工作方法及措施 项目监理机构(章): 专业监理工程师: 总监理工程师: 日期: 江苏省建设厅监制
旁站监理方案 为更好的对XXX工程的各关键部位、关键工序实施监理,特制定本旁站监理方案,各专业监理工程师应据此要求施工单位在对下列施工项目进行施工前,以书面形式提早24小时告知项目监理机构。 一、编制依据 1、本工程项目托付监理合同; 2、业主认可的监理规划和监理实施细则; 3、经审核批准的施工组织设计; 4、建设部(2002)189号文件《房屋建设工程施工旁站监理治理方法》(试行); 5、《中华人民共和国质量治理条例》及《中华人民共和国安全生产治理条例》; 6、相关强制性标准、规范。 二、旁站监理范畴 1、土方工程:土方回填和土钉墙;. 2、混凝土结构工程:基础底板、剪力墙、梁、板节点的钢筋隐藏过程; 3、防水工程:屋面、地下室外墙细部构造及相关闭水试验; 4、接地电阻的测试; 5、穿线绝缘电阻的测试; 6、通电试验; 7、防水套管预埋; 8、强度及严密性试验; 9、系统通水及冲洗试验; 10、消防及喷淋系统调试; 11、埋地排水管道灌水试验; 12、通球试验; 13、消火栓试射。 三、旁站监理内容 (一)旁站监理工作要紧内容 1、检查施工人员的技术水平、施工条件是否满足施工工艺要求,专门工种人员是否持
证上岗; 2、检查材料、半成品是否报验合格,施工机械设备是否运行正常; 3、检查是否对施工人员进行技术安全交底; 4、检查施工单位现场治理人员、质检人员是否在岗; 5、检查施工单位是否按照技术标准、规范、规程和批准的设计文件,施工组织设计进行施工; 6、检查施工单位在施工过程有否违抗“工程建设标准强制性条文”; 7、检查施工过程中是否存在质量和安全隐患,如发觉按规定及时上报。 (二)旁站监理工作的具体内容 1、土方开挖、围护和回填 ①基坑开挖时,重点检查开挖顺序、开挖深度、放坡与支护是否按既定方案施工; ②基坑周围排水是否通畅,基坑内积水是否及时排除 ③基坑稳固观测,基坑周围严禁超堆荷载; ④检查坑底标高,幸免对原土造成扰动; ⑤机械开挖时不得对基桩造成碰撞及毁损。 2、结构工程 (1)钢筋工程 ①检查钢筋规格、数量是否符合设计要求; ②检查钢筋爱护层垫块是否到位; ③检查在浇筑过程中钢筋位置是否移动,对梁、柱节点处钢筋再次复检。 (2)砼工程(本工程采纳商品混凝土) ①在砼浇筑前检查模板拼缝是否严密,模板支撑系统是否牢固; ②检查施工预备情形,是否符合施工方案要求,如泵车位置,机械设备运转是否正常,设备数量是否满足施工要求; ③检查施工缝在接缝前是否将表面浮浆和杂物清除,接缝处是否按规范及施工方案进行; ④在浇筑过程中检查施工人员操作是否符合操作规程要求; ⑤标准养护、同条件养护砼试块留置是否符合要求;施工缝留置是否符合规范及施工组织设计要求。 3、防水工程
市政道路监理实施细则
第一章专业工程特点及技术、质量标准 1 工程概况 1.1 工程名称:哈尔滨三环路江北段东延长线工程 1.2 工程地点:哈尔滨市松北区 1.3 建设单位:哈尔滨松北投资发展集团有限公司 1.4 设计单位:哈尔滨市市政工程设计院 吉林东北建筑市政工程设计院有限公司 1.5 施工单位:黑龙江宇盛市政工程建设有限公司 2 工程特点 2.1本工程三环路江北段(斗沟子村至滨北铁路)为松北区内一条贯穿东西的城市道路,是完善城市交通网路体系,提高城市交通承载能力而修建的。该工程以交通功能为主,配套设施齐全,并与周边环境相协调。 2.2 工期紧、任务重,工程均在夏季、雨期及热期施工,工期与施工质量是互相制约,影响工期的控制点多。 2.3 由于是市政道路打通道路工程,涉及技术专业多,有道路、給水、排水、管网等,每项专业都有行业规范、技术标准互相制约性强,交叉点多。 2.4 本工程施工作业面多,挖填土石方、且运距较远,要强化文明施工及加强环境保护。 2.5 普遍采用沥青混凝土,要求各项工程全部达到合格工程标准,对施工质量控制提出了更高要求。 3 主要技术指标 3.1道路平面
本道路西起滨北地道桥K15+221.404,东至四环桥桥下K15+760,道路全长540m。 三环路规划红线宽度为70m,道路中线为曲线,走向为东西向。道路横断面形式为四幅路横断面形式。中间为9 m绿化带,两侧各12 m机动车道,6 m 绿地,7.5 m道路和5 m人行道。机动车道为双向十车道标准。 3.2 横断面 3.2.1 K15+221.404—K15+300段为: 80m(红线)= 5m(人行道)+4.5m(绿化带)+0.5m(安全带)+7.5m(辅线)+0.5m(安全带)+5m(绿化分隔带)+0.5m(安全带)+12m(主线)+0.5m(安全带)+5m(绿化分隔带)+ 0.5m(安全带)+7.5m(辅线)+0.5m(安全带) +4.5m (绿化带)+5m(人行道)。 3.2.2 K15+300—K15+760段为: 70 m (红线)=5m(人行道)+7.5m(辅道)+6m(绿地)+12m(机动车道)+9m(绿地)+12m(机动车道)+6m(绿地)+7.5m(辅道)+5m(人行道)。 3.3 结构概况 由上至下为: 4cmAC-16C型改性沥青砼 5cmAC-20C型改性沥青砼 7cmAC-25C型改性沥青砼 20cm三灰碎石(9.5%石灰、1.5%水泥、19%粉煤灰、70%碎石) 18cm二灰碎石(11%石灰、19%粉煤灰、70%碎石) 18cm级配碎石
旁站监理细则新版
旁站监理细则新版
第一节工程概况 一、工程概况 1.工程名称:新一代微创手术用人工关节生产项目工程 2、工程建设地点:北京经济技术开发区内的80M-2a地块,厂区东临 盛宇光电子南临世元达电子,西临永昌南路,北临世华普利特光电科技(北京)公司。 3、工程建设规模:本次设计内容占地面积4030m2,总建筑面积13982m2,其中地上部分面积为13598m2,地下部分面积为384m2(含212m2的水池)。 4、规划布局:一层西侧局部、二层西侧均为办公区、北侧、东侧、南侧布置设备用房及储存间,中间为生产区,二层的生产区为洁净室;三层西侧为生产辅助实验区,其余部分除楼、电梯间、卫生间、空调机房和及局部生产用房外,均为生产预留区;四层局部布置生产辅助实验区、卫生间、高位水箱和冷冻站。 5、工程性质: 工业厂房; 6、建设单位:基恩兴业(北京)科技有限有限公司; 7、勘察单位:中材地质工程勘察研究院有限公司; 8、设计单位:中国电子工程设计院; 9、监理单位:北京伟泽工程项目管理有限公司; 10、施工总包:中国电子系统工程第四建设有限公司; 11、项目总监理工程师:张秋翔 二、建筑概况 .1、项目结构选型汇总表:
2、工程基本特征 (1)本工程基本特征: 设计使用年限:50年。 建筑类别:建筑物的耐火等级:2级。 抗震设防烈度:8度。 结构类型:现浇混凝土框架结构。 第二节、旁站部位及工序 根据《房屋建筑工程施工旁站监理管理办法》应对本工程下列部位及工序进行旁站监理。 1. 后浇带混凝土、大体积混凝土及其它混凝土浇筑。 2. 卷材防水层细部构造处理。 3. 土方回填。 4. 梁柱节点。 5. 高低压配电装置的调试。 6. 给水管道压力试验。
市政道路监理细则优化
1、概况 1.1 工程概况高淳区滨湖科技产业园(道路、景观、给排水泵站)项目,项目高固路、纬十路、纬十一路及双湖路南延道路。 排水体制为雨、污分流制。 雨水管:按照就近如何的原则,排入道路沿线的河道中。雨水管径为DN300~DN1500二级钢筋混凝土管,位于道路路面下,距道路中心线5.5~9.25米,沿途预留支管。弯道部分雨水井距道路中心线2米,路宽24米部分污水井距道路中心线5.5米。 污水管:污水就近排入新区污水处理厂,污水管管径为DN300~DN800,污水管位于道路路面下,沿途预留支管。污水管只在道路两侧布置。 1.2道路结构 1.2.1路基 高填方路基(H≥60㎝),在施工前先清洗表20㎝,然后原土梨翻20㎝,翻晒、掺8%石灰,在最佳含水量下碾压密实,然后用含量6%的灰土分层回填至路面结构层下80㎝。路面结构层下0~40㎝用含量8%的灰土分层回填,40~80㎝用含量6%的灰土分层回填,以下用6%灰土回填。 低填方或挖方路段(H<60㎝),如路床下填土不足80㎝,则需要超挖至80㎝,然后原土梨翻20㎝,翻晒、掺8%石灰,在最佳含水量下碾压密实。路面结构层下0~40㎝用含量8%的灰土分层回填,40~80
㎝用含量6%的灰土分层回填,以下用6%灰土回填。路床顶面回弹模量E0≥35Mpa。 人行道路面结构层下,采用30㎝6%的灰土回填,压实度≥90%。 1.2.2路面 车行道采用沥青砼路面,路面设计以100KN轴载,设计使用年限为十五年。沥青砼路面:4㎝高性能路面改性沥青混合料(Sup13)+喷洒粘层油(0.5L/㎡)+8㎝粗粒式沥青混凝土(AC-25C)+沥青透油层(1.0L/㎡)+18㎝水泥稳定碎石上基层(含水量4%)+18㎝水泥稳定碎石下基层(含水量4%)+20㎝12%石灰土基层。 路床顶设计采用回弹模量≥35Mpa。 路面顶面设计弯沉值为28.4(1/100㎜)。 人行道:30*60*4㎝花岗岩石板+3㎝M10水泥砂浆+15㎝C20素砼垫层+20㎝8%石灰土。 1.3参建单位 1、建设单位:高淳区滨湖科技发展有限公司 2、监理单位:南京天京建筑监理工程事务所 3、施工单位:江苏博学建设工程公司 2、监理依据 2.1 《建设工程监理规范》(GB50319-2000); 2.2 《城市道路交通规划设计规范》(GB 50220-95); 2.3 《城市道路设计规范》(CJJ 37-90); 2.4 《公路路基设计规范》(JTG D30-2004);
旁站监理方案(最新范本)
“雅阁星城二期(好望角)”工程 监理旁站方案 项目监理机构(章):雅阁星城二期(好望角)项目监理部 总监理工程师:______________________ 日期:___ _ ___________ 呼和浩特市宏祥市政工程咨询监理有限责任公司 工程旁站监理方案 1、工程概况 工程名称:雅阁星城二期(好望角) 勘察单位:昆山市建筑设计院 设计单位:内蒙古工大建筑设计有限责任公司 施工单位:内蒙古昭华建筑工程(集团)有限责任公司 监理单位:呼和浩特市宏祥市政工程咨询监理有限责任公司 建设单位:内蒙古鼎泰房地产开发有限公司 工程规模:5万平方米 2、结构摘要 2.1 本工程的±0.00相当于黄海绝对高程 M。本工程为地下室二层,框架、剪力墙结构。地上十九、十一层,基本层高米,最高处为×××米; 2.2 本工程地基均为CFG桩及平板式筏型基础基础,基底持力层为粘土持力层。 2.3 本工程地下室筏板板厚1400、700 ,配筋为ф20@200双层双向;地下室剪力墙外墙厚300,钢筋主要为ф16,内墙厚250,钢筋主要为ф12;地下室顶板厚250,钢筋主要为三级钢ф14@150双层双向和三级钢ф12(支座附加筋);楼层板厚100/130(客厅部位),钢筋主要为三级钢ф8@180双层双向;主体结构柱尺寸为×, 2.4 用于本工程的主要钢筋型号有I级钢(HPB235)、II级钢(HRB335)。
2.5 混凝土强度等级;垫层混凝土为C15,结构混凝土均为C30,其中地下室有防水要求,防水等级为P6。膨胀加强带为C35,P8。 2.6 本工程楼地面为水泥砂浆,外墙为,内墙为,屋面防水采用, 3、旁站监理的依据 3.1建设工程有关法律、法规: 《中华人民共和国建筑法》 《建筑工程管理条例》 《中华人民共和国合同法》 《房屋建筑工程施工旁站监理管理办法(试行)》 3.2技术标准、规范、规程: 《建设工程监理规范》(GB50319-2000) 《建筑工程施工质量验收统一标准》(GB50300-2001) 《地下防水工程质量验收规范》(GB50208-2002) 《屋面工程质量验收规范》(GB50207-2002) 《建筑地面工程施工质量验收规范》(GB50209-2002) 《砌体工程施工质量验收规范》(GB50203-2002) 《建筑地基基础工程施工质量验收规范》(GB50202-2002) 《混凝土结构工程施工质量验收规范》(GB50204-2002) 3.3 合同: 本工程的建设工程监理合同、建筑工程施工合同、打桩合同、各类分包合同。 3.4 设计文件: 本工程的地质勘察资料、经批准的设计文件(图纸、设计说明、设计指定的标准图集、设计交底会议纪要、设计变更文件、经设计确认的工程变更文件、技术核定单等)。 3.5施工及监理文件:本工程的施工组织设计和监理规划,监理细则等。 4、旁站监理的范围 根据《房屋建筑工程施工旁站监理管理办法(试行)》、以及现行的施工质量验收规范的要求,结合本工程特点,本项目监理部决定对土方回填,CFG桩,后浇带及其它结构混凝土、
旁站监理细则
旁站监理细则 目录 一、旁站监理依据和范围 二、旁站监理的程序和方式 三、旁站监理控制要点及目标值 四、加强对旁站监理过程中的安全生产、文明施工的监督和管理 五、旁站监理人员岗位职责 一、旁站监理依据和范围 1.1旁站监理依据: 1.1.1业主与施工单位签订的本工程承包合同。 1.1.2业主与监理单位签订的本工程施工监理合同。 1.1.3《堤防工程施工规范》(SL260-98)、《水工混凝土施工规范》(DL207-82)、《水利水电建设工程验收规范》(SL223-2008)、《水工混凝土施工规范》(DL/T5144-2001)、《水利水电工程土工合成材料应用技术规范》(SL/T255-98)、《水利水电基本建设工程单元工程质量评定标准》(DL/T5113-2005)、《水利水电工程施工质量检验及评定规程》(SL176-2007)及《水利工程建设项目施工监理规范》(SL288-2003)等规定的相应内容。 1.2旁站监理范围: 1.2.1根据本工程的结构特点及施工内容,确定施工监理旁站的范围包括:护脚、(齿墙及护坡)混凝土工程、穿堤箱涵钢筋混凝土工程、穿堤涵管安装工程、堤身砂卵石回填、土方回填工程等。 二、旁站监理的程序和方式 2.1旁站监理的程序 2.1.1对旁站监理人员进行技术交底、配备旁站监理设施。 2.1.2对施工人员、机械、材料、施工方案、安全措施及上一道工序质量报验等进行检查。 2.1.3旁站监理人员按照旁站监理内容实施旁站监理工作,并做好旁站监理记录。 2.1.4旁站监理结束后,旁站监理人员在旁站记录上签字,并督促施工单位质检员在旁站记录上签字。 2.2旁站监理的方式 2.2.1对旁站监理的施工工序、部位及施工时段进行全过程旁站监理。 2.2.2旁站监理时间超过一个工作时,严格按制定的旁站监理交接班制度接班。 2.2.3旁站监理期间,监理人员须监督承包人严格按报经批准的施工方法进行施工,并密切注视施工的各个环节,包括材料、设备、工艺,以及施工人员到位情况等。 2.2.4旁站监理人员应当认真履行职责,在实施旁站监理时发现施工方有违反工程建设强制性标准行为的,有权责令施工方立即整改;发现其施工活动已经或者可能危及工程质量的,应及时向监理工程师或总监报告,由总监下达局部暂停施工指令或采取其他应急措施。 2.2.5旁站监理人员应如实全面、准确记录施工全过程资料,施工结束后,整理存档旁站监理记录,监理记录应由监理人员及承包人的质检人员签字确认。凡旁站监理人员和施工方质检人同未在旁站监理记录上签字的,不得进行下一道工序施工。
市政道路工程监理细则
工程 监 理 细 则 编制: 审核: 四川元丰建设项目管理有限公司 都江堰项目部 年月日
目录一、工程概况 二、编制依据 三、监理要素 四、质量控制 五、道路排水管道的检查程序(工序) 六、监理工作制度 七、安全文明施工及环境保护监理措施
一、工程概况 1、工程名称: 2、工地位置: 3、项目内容:。 4、设计单位: 5、质量监督:都江堰市质量监督站 6、建设单位:都江堰市新城建设投资有限责任公司 7、施工单位: 8、监理单位:四川元丰建设项目管理有限公司 二、编制依据 1.本细则依照施工设计图,市政道路工程质量检验评定标准(CJJ1—2008);市政排水管渠工程质量检验评定标准(CJJ3—90)、《给水排水管道工程施工及验收规范》(GB50268-2008)、《室外排水设计规范》(GB50014-2006),业主与施工、监理各方签定的合同(示范本)等。 三、监理要素 ⒈核验施工单位资质和操作人员上岗许可证; ⒉检查路基测量和施工放样,施工机械和进场材料的检查、抽检与审批; ⒊审查开工报告、施工组织设计和质量保证体系; ⒋审查施工用料如水泥、砂石料的出厂合格证及其检验报告,混凝土配合比⒌混凝 土试块强度以及沥青混凝土的材质合格证等; 混凝土预制件及管材的出厂合格证及其检验报告等。 四、质量控制 ⑴道路基础(土路基) 1.一般规定路基填方用土,应经施工现场用土鉴定合格后方可采用; 2.路基填土应不含有任何不适宜使用的土,如淤泥、沼泽土、含有残树根和易于腐朽物质的土,以及含水量超过规范的土; 3.路基填土应分层回填夯实,每层压实厚度不得大于30~35厘米,保证压实厚度为20 cm 左右; 4.每一层填土铺松土后,应检查含水量是否接近最佳含水量,若含水量超过最佳含水量过多(一般大于3%以上),就必须进行翻松、晾晒。 5.道路路基施工在重型击实条件下的压实度为:路基以下0~30厘米路基压实度为87%,30~80厘米以下路基压实度为90%,挖方在0~30厘米内的路基压实度为90%;
市政工程监理实施细则(最终)
楚雄市经济开发区北片区威楚北路 跨龙川江桥工程 监理实施细则 编制人: 审核: 批准: 云南国开建设监理咨询有限公司 2017年3月
目录 第一章工程概况 (3) 第二章监理工程内容 (3) 第三章桥梁施工准备监理 (5) 第四章桥梁工程分项监理实施细则 (8) 第五章施工过程监理及质量控制点 (46)
第一章工程概况 一、项目地理位置 桥梁位于楚雄市经济开发区东瓜镇车坪社区汪官山村南西 侧横跨龙川江,起点接在建的威楚北路,威楚北路施工便道位于拟建工程北约10m,与现有市政道路永兴大道,距离约300m,总体交通便利。 二、工程范围、规模 桥梁位于楚雄市经济开发区东瓜镇车坪社区汪官山村南西侧,桥梁处在规划公园大道K0+062-K0+110,起点高程1786.672m,终点高程1785.472m,长48m,宽32m,单跨,跨度32m,钢筋混凝土板拱桥,属中型桥梁,采用桩基基础,桩径1.6m。 三、气象 楚雄市属北亚热带季风气候区,冬干夏湿,气温日差较大,年差较小;冬无严寒、夏无酷暑;干湿季分明,雨热同季;日照充足,霜期较短,冬季降水偏少。年降雨量为864毫米,年均气温为15.6℃。 第二章监理工程内容 一、监理指导思想及原则 监理单位和监理人员应按照“严格监理、优质服务、科学公正、廉洁自律”的原则认真贯彻执行有关施工监理的各项方针政策、法律、法规等制定详细工作细则,明确岗位职责,严格检查制度,努力做好施工阶段监理工作。 二、监理依据 1)监理合同; 2)业主与承包人签订的正式合同、协议及附件; 3)施工设计图纸及说明; 4)工程量清单及说明; 5)施工招标文件、中华人民共和国《工程建设标准强制性条文》公
旁站监理细则
监理实施交底记录 工程名称:编号:003
旁站监理细则 1.旁站监理依据 2.1《建设工程监理规范》(GB50319-2000); 2.2建市〔2002〕189号《房屋建筑工程施工旁站监理管理办法》(试行)、《加强建设监理单位现场质量行为管理若干规定》; 2.3建设工程标准《强制性条文》; 2.4建设单位提供并认可的本项目施工设计图纸; 2.5本工程建设监理合同,建设工程承包合同; 2.6经审批同意的《施工组织设计》; 2.7现场监理机构编制的工程施工质量监理规划,专业监理细则。 2.旁站监理范围 3.1基础工程 3.1.1钻孔灌注桩施工 3.1.2土方开挖及回填 3.1.3混凝土分项工程混凝土浇注 3.2主体结构工程 3.2.1钢结构吊装 3.2.2梁、柱节点钢筋隐蔽工程 3.2.3混凝土分项工程混凝土浇注 3.3、防水工程 3.3.1、防水细部构造做法 3.4安装工程 3.4.1室内外给排水工程 3.4.2空调通风工程 3.4.3消防系统工程 3.4.4强电及弱电系统工程 3.4.5防雷接地系统工程 3、旁站监理内容:
4、旁站监理程序 5. ?; ? ? ? ? 6. ? ?
24小时发出书面通知。并及时进行旁站监理; ?检查施工企业现场质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况; ?在现场跟班监督关键部位、关键工序的施工执行施工方案以及工程建设强制?标准情况; ?检查进场建筑材料、建筑构配件、设备和商品混凝土的质量建议报告等,并可在现场监督施工企业进行检验或者委托具有资格的第三方进行复检; ?做好旁站监理记录和监理日记,保存旁站监理原始资料。 8.对施工方要求 施工单位根据监理组制定的旁站监理方案,在需要实施旁站监理的部位施工前24小时,书面(口头)通知项目监理组,项目监理组及时安排旁站监理人员按照旁站监理方案实施旁站监理。
市政道路给排水工程监理细则
目录 一、工程概况 (2) 二、监理依据 (2) 三、分部、分项工程监理工作程序 (4) 四、测量放线质量监理 (6) 五、工程物资进场质量监理…………………………8 六、排水工程质量监理 (10) 七、道路施工质量监理……………………………19 八、安全监理工作细则.................................32 附录A 承包单位用表 (34) 附录B 监理单位用表 (35) 附录C 各方通用表.......................................35 工程监理表格汇总和应用 (36)
一、工程概况 1、工程名称:西江佳园道路、给排水工程 2、工程地点:西江口社区 3、工程规模:总面积约5万平方米 4、总投资:约2万元; 5、建设单位:南京宁浦房地产开发有限公司 6、设计单位:南京市园林经济开发有限责任公司 二、监理依据 (1)《建设工程监理规范》(GB50319-2013); (2)《城市道路工程施工与质量验收规范》(CJJ1-2008); (3)《市政排水管渠工程质量检验评定标准》(CJJ3-2008); (4)《城市道路照明工程施工及验收规程》(CJJ89-2012); (5)《公路沥青路面施工技术规范》(JTGF40-2004); (6)《沥青路面施工及验收规范》(GB5009-2012); (7)《城市道路路基工程施工及验收规范》(CJJ44-91); (8)《建筑电气安装工程施工质量验收规范》(GB50303-2015); (9)《给水排水管道工程施工及验收规范》(GB50268-2008); 3、质量监督部门下达的有关文件要求; 4、经有关部门批准的工程项目文件和设计图纸、设计以及设计变更;5、本工程地质勘察资料; 6、建设单位与监理单位签订的工程建设监理合同; 7、建设单位与施工承包单位签订的建设工程施工合同。
市政道路工程监理实施细则DOC
一、工程概况: 本次工程是对重庆市江北区四条路城市对外连接道路进行路面及其附属设施改造,四条路分别为大川水岸、重庆市救助站对外连接道、鸿恩雅苑对外连接道、长新路。 二、编制依据: 1.《市政道路工程质量检验评定标准》CJJ1-90; 2.《水泥混凝土路面施工及验收规范》GBJ97-87; 3.《公路路面基层施工技术规范》JTJ034-2000; 4.《公路沥青路面施工技术规范》JTJ032-94; 5.《公路工程质量检验评定标准》JTJ071-98; 6.《建设工程监理规范》GB50319-2000; 7.本工程《建设监理规划》; 8.本工程《施工组织设计》; 9.本工程设计图纸及有关技术文件等。 三、主要监理内容 1.道路工程:原混凝土路面、基层拆除,原人行道砖、路缘石、路边石的拆除,土石方挖运、土石方回填、回填碾压、余方弃置、安砌预制混凝土路缘石及路边石、水泥稳定级配碎石基层、混凝土基层、改性沥青混凝土面层、人行道透水砖及盲道砖铺设、交通标示线。 2.挡护工程:土石方开挖,土石方回填,重力式挡墙。 3.管道工程:挖沟槽土石方,土方回填,聚乙烯(HDPE)双壁波纹雨、污水管,混凝土检查井,d300国标II级钢筋混凝土管满包,雨水口。 4.电气工程:强电管沟,强电检查井,电力电缆,路灯,路灯手孔井,接地装置,配电箱等。
五、监理控制要点 1. 准备工作控制要点 熟悉合同文件、设计文件及有关技术资料,组织或协助业主组织图纸会审和设计技术交底; 2. 审查承包人的施工组织设计,提出审查意见,审核、检查进度计划及质量目标控制计划,签返《施工组织设计(方案)报审表》; 3. 审查承包人现场项目管理机构的质量管理体系、技术管理体系和质量保证体系,审核其组织机构、管理制度、人员的资格证和上岗证是否能确保工程项目的施工质量; 4. 检查施工机具进场情况,审查施工机具性能和数量是否满足施工要求,签返《进场设备报验单》; 5. 审查承包人报送的《分包单位资格报审表》和分包单位有关资质资料,符合有关规定后,签返《分包单位资格报审表》; 6. 复核承包人报送的测量放线控制成果,检查控制桩的保护措施,审查专职测量人员的资格及设备检定情况,符合要求后签返《施工测量放线报验单》; 7. 核查承包人各类材料的进场数量、质量(含质保书)及检测报告,签返《工程材料/构配件/设备报审表》; 8. 检查承包人施工准备情况,批复《工程开工报审表》。 六、控制目标 1. 路基工程 1.1 土石方工程: (一)基本要求: 1)清除地表腐植土0.3米并压实,当松土厚度超过0.3米时,应翻挖土后再回
最新整理旁站监理细则.doc
旁站监理细则 总监: 编制: 编号:监文—细则—01 项目监理部 20xx 年 6月
为加强施工旁站监理工作,保证本工程施工质量,特制定本旁站实施监理细则: 1.旁站监理依据 1.1《建设工程质量管理条例》、《房屋建筑工程施工旁站监理管理办法(试行)》及国家、地方现行规范、规程、标准的相关要求; 1.2 建设工程委托监理合同、施工合同及其他有关合同; 1.3 设计文件(地质勘察资料、设计文件、标准图集、设计变更、设计交底及图纸会审纪要); 1.4 监理规划、监理实施细则、施工组织设计(方案)。 2.旁站监理的主要内容
3. 旁站监理程序及要求 3.1在工程开工前将《旁站监理方案》送交建设单位和施工单位各一份。 3.2施工单位根据《旁站监理方案》,在需要旁站监理的关键部位、关键工序进行施工前24小时,书面通知本工程监理部。 3.3 本工程监理部安排旁站监理人员按照旁站监理方案,配备旁站监理设施,按时进行施工全过程的旁站监理。 3.4 旁站监理结束后,监理人员和施工方代表均应在旁站记录上签字。凡旁站监理人员和施工企业现场质检人员未在旁站监理记录上签字的,不得进行下一道工序施工。 3.5 采用现场监督、检查的旁站监理方式。 4. 旁站监理职责 4.1检查施工企业现场质检人员到岗、特殊工种人员持证上岗、以及施工机械、检测器具、技术质量文件等准备情况是否满足工程质量需要。 4.2核查现场建筑材料、构配件、设备和商品砼等的质量出厂证明和复检报告等,并在现场监督施工企业进行检验或委托具有资格的第三方进行复验。 4.3熟练掌握工程旁站监理方案,在现场跟班监督关键部位、关键工序施工中执行施工方案及工程建设强制性标准情况,及时发现和处理施工过程中出现的质量问题。 4.4旁站监理过程中,发现施工企业有违反工程建设强制性标准行为的,有权责令施工企业立即整改,发现其施工活动已经或者可能危及工程质量及工程安全问题或隐患时,应及时向监理工程师或总监理工程师报告。 4.5认真做好旁站监理记录和监理日记,保存旁站监理原始资料,及时向项目监理机构提交完整、准确的旁站监理资料。
市政道路施工监理细则
市政道路施工监理细则 一、工程概况 二、质量监控程序及细则 2.1材料检查 凡用于工程的一切材料(土、碎石、片石、块石、砂、矿粉、沥青、水泥、混合料、钢材、木材、土工织物等)均应在材料取样见证员的见证下由施工单位的专业人员取样送质检站试验室进行试验和检测;监理人员根据试验及检测结果,签字认可后准于在工程中使用。 2.2施工过程中的监控及细则 2.2.1路基 2.2.1.1监理人员在熟悉设计文件和图纸的基础上,组织甲方、设计、勘察、施工单位等在现场交接中线控制桩和水准点,并要求施工单位对所有测量桩和水准点进行有效的保护。对关键性测量控制点及水准点,要有永久保护措施。 2.2.1.2监理人员必须根据甲方提供的设计图纸,对施工单位所放出的中线控制桩进行校核及复测,确保原始定线方位,水准点高程的准确性,签认批准后进行下道工序。 2.2.1.3根据设计图检查地下管线(供水、供电、电讯、蒸汽、城市煤气等)是否已施工,路基施工时要确保管线安全。 2.2.1.4施工质量控制内容要点 1)核实路床、路肩、边沟和边坡的几何尺寸(高程、中心线、
宽度、坡度)必须符合设计要求和检评标准(CJJ1-90)的相关规定,作到线直、面平、洁净,排水流畅。 2)路床和路肩压实度必须符合设计及规范、规定的要求。 2.2.1.5.1路床 1检查项目: 土体结构必须坚固、稳定、严禁有翻浆弹簧、起皮、波浪、积水等质量缺陷。 检查方法:观察检查和检查土的密实度试验报告、隐蔽工程记录。 2允许偏差项目 路床工程允许偏差应符合行业标准CJJ1-90表3.1.3-2的规定 2.2.1.5.2路肩 1检查项目: 肩线必须顺直、表面必须平整、坡度适宜、排水顺畅。严禁有阻水和积水缺陷。 检查方法:观察检查 2允许偏差项目 应符合行业标准CJJ1-90表3.4.2中的规定。 2.2.1.5.3边沟、边坡 1检查项目: A边坡平整、坚实、稳定、严禁贴坡和失稳; B边沟上口线应整齐、直顺、沟底平整、坡度适宜、排水通畅

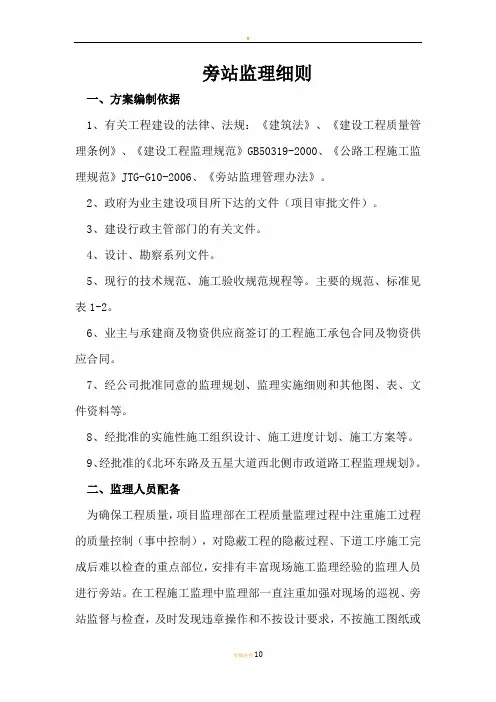

市政工程旁站监理细则-完整版
