大型地网接地特性参数测试的技术要求
大型地网接地电阻测试仪技术规范书
产品技术规范书（图片仅供参考）设备名称：大型地网接地电阻测试仪型号：生产厂家：产品编码：品牌：一、概述大型地网接地电阻测试仪，是变电站等各种现场应用于对接地电阻及相关参数测试的高精度测试仪器。
该仪器具有体积小、重量轻、携带方便、抗干扰性能强、准确度高等特点。
仪器为一体化结构，内置变频电源模块，输出电源连续变频可调。
频率可变为45Hz 或55Hz，内置高速处理器核心，采用高端数字滤波技术，有效避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。
大量现场测试和用户使用情况表明，在运行变电站的恶劣电磁环境下进行接地网测试时，异频地网接地阻抗测试仪的测量数据准确稳定、重复性好，是大、中型接地网特性参数测量的理想仪器。
二、功能特点1、全触摸超大液晶显示器操作简单，仪器配备了高端的全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。
轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。
2、变频技术、精准测量抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。
3、DSP高速处理器精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的提升了仪器本身的运算处理能力。
4、全过程智能测控仪器在内部高性能处理核心的强力支持下，对整个测量过程当中的电流输出、电压采集以及频率变换等一系列复杂的运算步骤，快速自动的完成。
仪器可以自动判断电流回路的阻抗，并据此自动调节异频电源的输出电流值（额定输出电流为5A），无须人为干预，即可自动完成测试任务。
仪器的测量内容包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X。
5、海量存储数据仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
全厂接地系统测试安全技术规程
全厂接地系统测试安全技术规程
全厂接地系统测试是电气设备安全运行的基础，测试安全技术规程的制定旨在确保测试过程安全可靠，保护测试人员和设备的安全。
以下是一个可能包含的测试安全技术规程的示例：
1. 测试人员必须具备相关的电气知识和技能，并接受过相关的培训，了解测试过程中的风险和安全要求。
2. 在测试开始前，测试人员必须检查测试设备的完好性和可靠性，确保无漏电、短路和其他电气故障。
3. 在测试过程中，必须戴好个人防护装备，包括绝缘手套、绝缘靴、绝缘帽等，以保护测试人员免受电击和其他伤害。
4. 在进行高压测试时，必须确保测试区域内没有其他人员，以防止他们接触到高压导致伤害。
5. 在进行接地测试时，应先确保测试设备的接地线和测试点的可靠连接，避免误检和误判。
6. 在测试过程中，测试人员应定期检查测试设备的状态，确保其正常工作，避免故障和事故的发生。
7. 在测试结束后，测试人员必须关闭测试设备并进行相关的安全操作，如断开电源、释放电容器的电荷等。
8. 测试人员在工作过程中应保持警惕，注意周围环境的变化，如电气设备的故障和其他人员的行为，及时采取措施避免潜在的危险。
以上是一个可能包含的全厂接地系统测试安全技术规程的示例，具体规程的制定需要根据实际情况进行调整和补充。
大型地网防雷接地检测方法研究分析
大型地网防雷接地检测方法研究分析发表时间：2015-01-06T10:02:04.520Z 来源：《防护工程》2014年第10期供稿作者：胡东北陈金根[导读] 大型地网电气完整性测试可选择测试电流≥1.0A、仪器分辨率达到1mΩ、准确度≥1.0 级的直流等电位连接导通检测仪。
胡东北陈金根新疆维吾尔自治区防雷减灾中心新疆乌鲁木齐 830002[摘要]大型地网适用于变电站、发电厂等场所，对建筑物等起着工作接地和保护接地作用，常规的三极直线测试方法检测仪电流频率高、抗干扰能力差、检测过程繁琐等已难以适应变电站、发电厂等大型地网接地装置对接地电阻的检测精确度的要求；根据相关规范规定，基于大型地网检测原理及检测仪器要求，分析其防雷接地检测方法得出，接地阻抗检测可选择测试电流在3~20A 之间、检测仪测试频率为40~60Hz 的仪器；电气完整性测试可选择测试电流≥1.0A、仪器分辨率达到1mΩ、准确度≥1.0 级的直流等电位连接导通检测仪。
[关键词]大型地网；防雷接地装置；接地阻抗；电气完整性；测试方法引言一些110KV 及以上电压等级的变电站、装机容量在200MW 以上的火力发电厂等场所为了使机电设备安全可靠工作，常使用等效面积在5000m?以上、具有泄流和均压作用的由垂直和水平接地极组成的水平网状防雷接地装置，这种大型地网面积大，接地特性与普通独立建筑物接地装置有很大不同，这些场所的建筑物通常集中处于这种大型共用接地装置地网范围内，对建筑物等起着工作接地和保护接地作用，在遭受雷击或雷电波侵袭时，就会及时将过大的雷电流进行泄流或均压，保护变电站或发电厂设备、人员等安全。
地网接地电阻则直接关系着地网是否能起到保护接地作用，当接地电阻过大时，极易出现接地故障，中性点电压出现增大偏移，致使健全相和中性点电压超出绝缘要求水平损坏设备等，遇雷击或雷电波入侵，较大电流会产生很高的残压使附近设备受到反击威胁，致使接地网自身保护设备带电导体的耐雷水平降低，大型地网性能和作用达不到设计要求进而使设备遭受雷击损害。
简析大型地网接地装置几个特性参数的测量
工业技术科技创新导报 Science and Technology Innovation Herald127大型接地装置包括110 kV以及大于110 kV的电压变电所接地装置、高于200 mW装机容量的火电站、水电站及核电厂接地装置、面积大于5 000 m 2接地装置等。
随着电力工业的快速发展，电压等级不断升高，电网容量越来越大，大型接地装置的数量越来越多。
1 接地阻抗具体测量一般情况下，将接地阻抗划分为接地电阻、地网自感抗等两个主要方面。
譬如，在地网接地阻抗未达到要求标准的情况下，如果有雷击出现或者电力系统出现故障的时候，雷电流或故障电流在通过电网的过程当中会出现地网电位突然升高（t=1～5 us)的现象出现，当地网电位大于2 000 V 时（转移电位，结合地表电位分析，防止转移电位的危害），这样会对整个变电所中的相关设施造成不同程度的破坏，譬如，设备的有效掌控、继电保护、自动装置、通讯设备、监控系统等。
针对接地阻抗的具体测量中较为常用的方法包括直线法、夹角法、电位降法等。
(1)直线法:当采用直线法对大型地网进行测量时，在土壤电阻率均匀地区，电流线长度应取地网最大对角线的2倍（土壤电阻率不均匀地区可取3倍），电压线长度宜为电流线的（0.5～0.6）倍。
(2)夹角法:当采用夹角法时，电流线和电压线等长，长度取网对角线长度的两倍，夹角取30°。
(3)电位降法:电位极P从地网边缘开始顺着电流的具体回路呈现出3°～45°的角度进行逐渐移动，平均150 m就对P-G相互间存在的实际电位差U进行测量，其中，曲线平坦的位置即为电位零点的位置。
用电位降法进行测量，整个测量过程当中形成的差异一般包含了测量地级的具体方位、布线的长度及角度、测量电流的具体情况等内容。
如果将接地网中的测量电流进一步增加，那么就会使得干扰电压中所得出的测量数据变得较小，这样就会使得测量误差进一步地缩小一些。

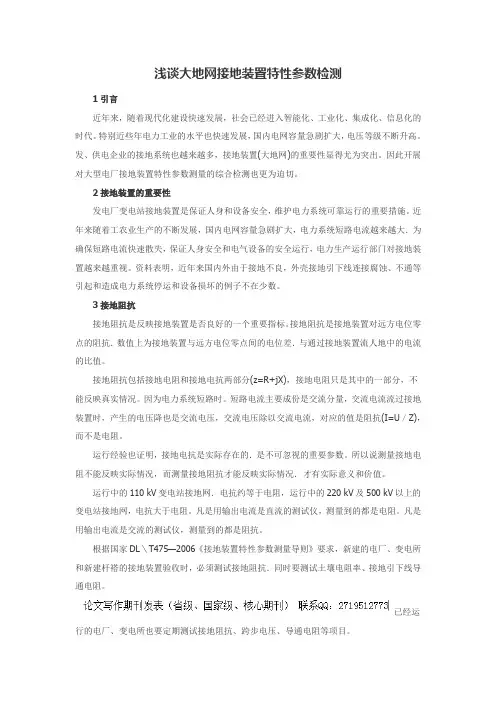

浅谈大地网接地装置特性参数检测
