凸透镜成像规律总结+光路图
凸透镜成像规律光路图及特点
凸透镜成像规律光路图及特点

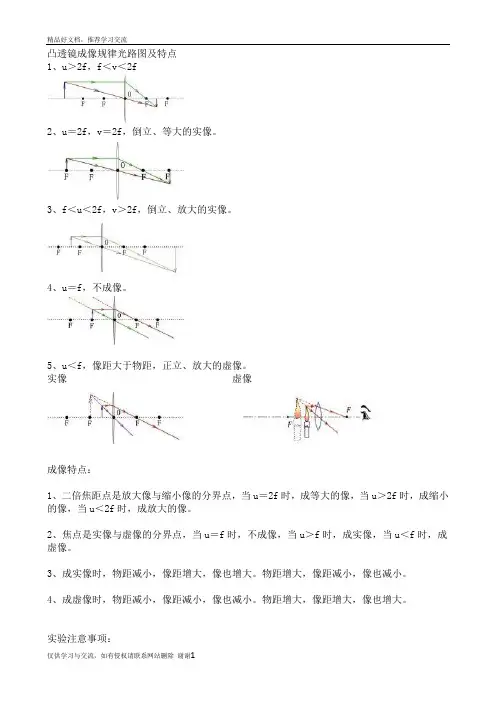

1、u＞2f，f＜v＜2f
2、u＝2f，v＝2f，倒立、等大的实像。
3、f＜u＜2f，v＞2f，倒立、放大的实像。
4、u＝f，不成像。
5、u＜f，像距大于物距，正立、放大的虚像。
实像虚像
成像特点：
1、二倍焦距点是放大像与缩小像的分界点，当u＝2f时，成等大的像，当u＞2f时，成缩小的像，当u＜2f时，成放大的像。
2、焦点是实像与虚像的分界点，当u＝f时，不成像，当u＞f时，成实像，当u＜f时，成虚像。
3、成实像时，物距减小，像距增大，像也增大。
物距增大，像距减小，像也减小。
4、成虚像时，物距减小，像距减小，像也减小。
物距增大，像距增大，像也增大。
实验注意事项：
1、本实验的实验目的是：探究凸透镜成像的大小、正倒、虚实与物距、相距的关系。
2、镜、光屏的中心大致在同一高度。
3、
4、调节好后，调整光屏位置得到一个清晰的像，这个位置就是像的位置。
5、接不到，这时观察像的方法是：通过凸透镜向蜡烛方向观察。
6、
7、2就是焦距。
8、实验过程中，若把凸透镜遮住一部分，光屏上的像仍然完整，像可能会变暗。
凸透镜成像光路图
凸透镜成像规律和光路图
1、当u<f时，成正立、放大的虚像应用：放大镜 v>u
2、当u=f时，不成像 v无限远
3、当f<u<2f时，成倒立、放大的实像应用：投影仪，幻灯机 v>2f
4、当u=2f时，成倒立、等大的实像 v=2f=u
5、当u>2f时，成倒立、缩小的实像应用：照相机 f<v<2f
6、成实像时总是倒立的，成虚像时总是正立的。
7、成实像时，像与物关于透镜异侧；成虚像时，像与物关于透镜同侧。
8、一倍焦距处（焦点）是成像虚实的分界点；二倍焦距处是成像放大、缩小的分界点。
9、越靠近焦点，成像越大；越远离焦点，成像越小。
10、成像放大时，像距大于物距；成像缩小时，像距小于物距。
凹透镜成像光路图
物体经凹透镜折射后成缩小，正立，虚像。
v<u。
凸透镜成像规律光路图及特点
凸透镜成像规律光路图及特点
2f

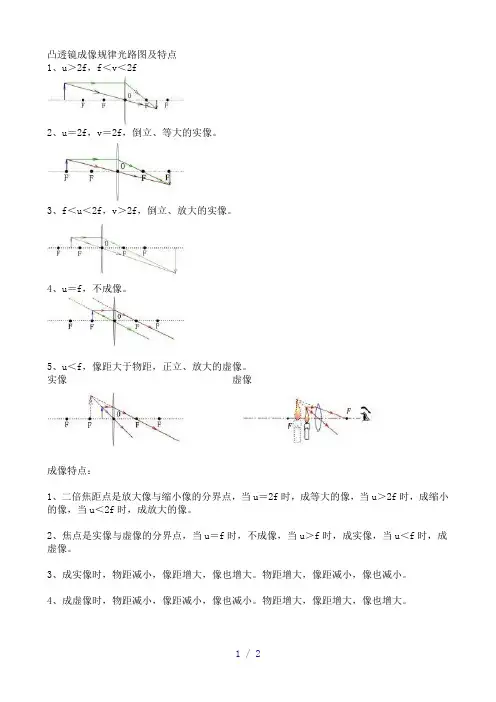

1、u＞2f，f＜v＜
3、f＜u＜2f，v＞2f，倒立、放大的实像。
4、u＝f，不成像。
5、u＜f，像距大于物距，正立、放大的虚像。
实像虚像
成像特点：
1、二倍焦距点是放大像与缩小像的分界点，当u＝2f时，成等大的像，当u＞2f时，成缩小的像，当u＜2f时，成放大的像。
2、焦点是实像与虚像的分界点，当u＝f时，不成像，当u＞f时，成实像，当u＜f时，成
虚像。
3、成实像时，物距减小，像距增大，像也增大。
物距增大，像距减小，像也减小。
4、成虚像时，物距减小，像距减小，像也减小。
物距增大，像距增大，像也增大。
1 / 2
实验注意事项：
1、本实验的实验目的是：探究凸透镜成像的大小、正倒、虚实与物距、相距的关系。
2、镜、光屏的中心大致在同一高度。
3、
4、调节好后，调整光屏位置得到一个清晰的像，这个位置就是像的位置。
5、接不到，这时观察像的方法是：通过凸透镜向蜡烛方向观察。
6、
7、2就是焦距。
8、实验过程中，若把凸透镜遮住一部分，光屏上的像仍然完整，像可能会变暗。
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。
凸透镜、凹透镜成像规律光路图(简单易懂)
27
F
F
28
凹透 镜 成 像 按要求画出光路图
A
F
F
B
29
凹透 镜 成 像
A
A`
F B`
F
B
30
凹透镜成像规律
成正立、缩小的虚像，像 与物同侧，物距大于像距 的绝对值。
其主要应用在：近视镜、 猫眼。
31
32
1
概念
凸透镜 透 镜
凹透镜
2
透镜分为了二类：
一类中间厚边缘薄的叫凸透镜
一类中间薄边缘厚的叫凹透镜
3
主光轴：透镜中连接两侧面 球心的直线叫透镜的主光轴
主光轴
4
光心：在透镜的主光轴上有个特 殊的点经过它的光线传播方向不 发生改变
5
凸透镜对平行于主光轴的平行 光线行有会聚作用
6
焦点、焦距 焦 点
A
F
F
B
21
凸透镜成像
A
F B
B` F
A`
22
物距小于2f、大于f 的成像规律
成倒立、放大的实像，像 与物异侧，物距小于像距。
其主要应用在：幻灯机、 显微镜、电影放映机。
23
F
F
24
凸透镜成像 按要
25
凸透镜成像
A`
A
F
F
B
B`
26
物距小于f成像规律
成正立、放大的虚像，像 与物同侧，物距小于像距 的绝对值。
成倒立、缩小的实像，像 与物异侧，物距大于像距。 其主要应用在：照像机、 人的眼睛
15
F
F
16
凸透镜成像 按要求画出光路图
A
最新凸透镜成像规律光路图及特点
1、u＞2f，f＜v＜2f
2、u＝2f，v＝2f，倒立、等大的实像。
3、f＜u＜2f，v＞2f，倒立、放大的实像。
4、u＝f，不成像。
5、u＜f，像距大于物距，正立、放大的虚像。
实像 虚像
成的分界点，当u＝2f时，成等大的像，当u＞2f时，成缩小的像，当u＜2f时，成放大的像。
使用手册
中科软科技股份有限公司
2012年7月
2、 镜、光屏的中心大致在同一高度。
3、
4、 调节好后，调整光屏位置得到一个清晰的像，这个位置就是像的位置。
5、 接不到，这时观察像的方法是：通过凸透镜向蜡烛方向观察。
6、
7、 2就是焦距。
8、 实验过程中，若把凸透镜遮住一部分，光屏上的像仍然完整，像可能会变暗。
《全国易制毒化学品管理信息系统》
江苏省企业端软件
2、焦点是实像与虚像的分界点，当u＝f时，不成像，当u＞f时，成实像，当u＜f时，成虚像。
3、成实像时，物距减小，像距增大，像也增大。物距增大，像距减小，像也减小。
4、成虚像时，物距减小，像距减小，像也减小。物距增大，像距增大，像也增大。
实验注意事项：
1、 本实验的实验目的是：探究凸透镜成像的大小、正倒、虚实与物距、相距的关系。
凸凹透镜成像光路图规律总结
凸凹透镜成像规律光路图总结实像可用承接物接收到，虚像承接不到，只能眼睛看到。
一、透镜凸透镜：中间厚边缘薄的透镜；凹透镜：中间薄边缘厚的透镜。
焦点：平行光线（太阳光）通过透镜后会聚的点，或通过透镜后发散光线的反向延长线的会聚点。
（焦点一般有两个，并且一般关于透镜对称）焦距：焦点到光心的距离。
凸透镜对光线有会聚作用，凹透镜对光线有发散作用光心：透镜的几何中心*三条特殊光线1.平行于主光轴的光线，通过凸透镜后会聚于焦点；通过凹透镜后，反向延长线会聚于焦点。
2.通过焦点的光线通过凸透镜后平行于主光轴；正向延长线通过焦点的光线通过凹透镜后平行于主光轴。
3.通过光心的光线通过透镜后方向不变。
二、凸透镜成像规律1、u>2f2、 u=2fu > 2 f, f < v < 2 f u = 2 f, v = 2 f在异侧成倒立、缩小的实像在异侧成倒立等大的实像凸透镜成像规律表格分析：1.一倍焦距：像虚实的分界线（一倍焦距分虚实）2.二倍焦距：实像放大缩小的分界线（二倍焦距分大小）3.实像都是倒立的，虚像都是正立的。
4.在调节物距和像距时，物像在主光轴上同向移动。
（成实像时物远像近像变小，成虚像时物远像远像变大。
这里的远近是相对于透镜来说的。
）5.物体、透镜和光屏位置已经确定，在光屏上已经有一个清晰的像，如果保持透镜不动，像左右上下的移动方向和物体左右上下移动的方向相反；如果保持物体不动，像左右上下移动的方向和透镜移动的方向相同。
三、凹透镜成像规律1、 u>2f...一.2,“外一叫,2、 u=2f /629/'尸笆F 2F物距（U）像的倒正像的大小像的虚实像的位置像距（V）应用倒立缩小实与物导侧照相机u=2f倒立实与物异侧2f倒立放大实与物异侧投影仪正立放大虑£物同侧放大镜u=f不能成像在同侧成正立、缩小的虚像像3、2f>u>f4、u=f2F ZF 9 X F 2Ff < u < 2 f, v < f在同侧成正立、缩小的虚像虚像5、u<f%.一. ___ ______________ »_____ i__的最像/A p\ F 2F\在同侧成正立、缩小的虚......... ...w…................................ .. 2F X F F2Fu = f, v < f在同侧成正立、缩小的u < f, v < f在同侧成正立、缩小u > 2f,v < f u = 2 f, v < f4/6凹透镜成像规律：不管物体在哪个位置，都成正立、缩小的虚像且像物是在同侧。
凸透镜、凹透镜成像规律光路图(简单易懂)
2021/6/20
5
凸透镜对平行于主光轴的平行 光线行有会聚作用
2021/6/20
6
焦点、焦距 焦 点
焦距
2021/6/20
7
凹透镜对平行于主光轴的平行 光线行有发散的作用
2021/6/20
8
虚
虚焦距、虚焦点
焦
点
虚焦距
2021/6/20
9
凸透镜 凹透镜
实像 虚像 虚像
2021/6/20
10
F
24
凸透镜成像 按要求画出光路图
A
F
F
B
2021/6/20
25
凸透镜成像
A`
A
F
F
B
B`
2021/6/20
26
物距小于f成像规律
成正立、放大的虚像，像 与物同侧，物距小于像距 的绝对值。
其主要应用在：放大镜、 老花镜。
2021/6/20
27
F
F
2021/6/20
28
凹透 镜 成 像 按要求画出光路图
凸透镜 凹透镜
实像 虚像
物距大于2f
物 距
物距等于2f
小于2f大于f
虚像
2021/6/20
11
F
F
2021பைடு நூலகம்6/20
12
凸透镜成像 按要求画出光路图
A
F
F
B
2021/6/20
13
凸透镜成像
A F
B
2021/6/20
B` F
A`
14
物距大于2f成像规律
成倒立、缩小的实像，像 与物异侧，物距大于像距。
2021/6/20
凸透镜成像规律光路图及特点
凸透镜成像规律光路图及特点
1、u＞2f, f＜v＜2f之勘阻及广创作
创作时间：二零二一年六月三十日
2、u＝2f, v＝2f, 倒立、等年夜的实像.
3、f＜u＜2f, v＞2f, 倒立、放年夜的实像.
4、u＝f, 不成像.
5、u＜f, 像距年夜于物距, 正立、放年夜的虚像.
实像虚像
成像特点：
1、二倍焦距点是放年夜像与缩小像的分界点, 当u＝2f时, 成等
年夜的像, 当u＞2f时, 成缩小的像, 当u＜2f时, 成放年夜的像.
2、焦点是实像与虚像的分界点, 当u＝f时, 不成像, 当u＞f时, 成实像, 当u＜f时, 成虚像.
3、成实像时, 物距减小, 像距增年夜, 像也增年夜.物距增年夜, 像距减小, 像也减小.
4、成虚像时, 物距减小, 像距减小, 像也减小.物距增年夜, 像
距增年夜, 像也增年夜.
实验注意事项：
1、本实验的实验目的是：探究凸透镜成像的年夜小、正倒、虚
实与物距、相距的关系.
2、镜、光屏的中心年夜致在同一高度.
3、
4、调节好后, 调整光屏位置获得一个清晰的像, 这个位置就是
像的位置.
5、接不到, 这时观察像的方法是：通过凸透镜向蜡烛方向观察.
6、
7、2就是焦距.
8、实验过程中, 若把凸透镜遮住一部份, 光屏上的像仍然完整, 像可能会变暗.。
