广州新城市中轴线电视塔优胜方案（方案四）
圆形渐变网格结构，塔内是一组内有各个花园的气候层，不同楼层的功能分布是根据其所在的气候区而命题的。如沙漠三维电影院、草原花园、热带快餐厅等。其中： +0m——城市建设展览馆； +4m-+8m——展览厅和贵宾楼层可通往对向江景的露台； +95m——沙漠三维电影院； +195m——草原花园； +290m-310m——热带快餐厅； +345m——温带区，拥有独立卡拉OK房间； +350m——温带区贵宾酒店； +390m-+395m——冻土地带豪华餐厅。 +427m-+432m——两个技术楼层； +437m-+441m-+445m——通道与出口楼层； +450m——最后抵达北极广场，一个小型城市广场大小的开放空间。
方案二：“珠江碧波”
设计简介：景观整体化。新电视塔广场公园通过均衡非对称设计手法，有利于营造休闲氛围。广场公园地表设计空间上塑造起伏的波状形态。交通立体化。通过立体化的交通组织有利于解决规划区域与周边交通多种停车相互影响的问题。
方案三：“风生水起”发掘场地历史文化意义，开启珠江南岸城市中轴线新起点
广州新电视塔方案筛选确定
广州新电视塔13套方案公示接受市民投票
广州新电视台将位于新城市中轴线上，是兼容广播电视发射、观光旅游的综合性设施，建成后将成为城市重要的地标性建筑。是高达1000米的“桅杆”，还是向太空发射通讯波环的“宇宙灯塔”？是破土而出的“春笋”，还是涵盖了人类、城市、国家等主题概念的“世纪公园”？将矗立在珠江新城的广州新电视塔究竟会是什么模样，受到了市民的普遍关注。

广州新电视塔结构设计简介

揭秘广州新电视塔广州新电视塔结构设计简介目录广州新电视塔简介广州新电视塔的特点和难点广州新电视塔的关键施工技术和措施图片欣赏BYEBYE新电视塔简介•广州新电视塔是为2010年广州亚运会建设的广播电视塔。

位于珠江岸边，是广州新城市中轴线上的主要建筑物。

总用地面积约18万m2，总建筑面积10 万m2，结构总高610 m ，钢结构总量5.5 万吨，7.2m 平台层3万m2.形体扭转向上，形成纤纤细腰，体态优美。

•广州新电视塔有一座454m 的塔身和156m 的钢结构桅杆组成，总高610m.塔身由钢结构外框筒和钢筋混凝土核芯筒构成。

内外框筒通过楼层结构相连，但楼层缺失一半。

功能层分段分布，外框筒由24根钢柱和46个钢椭圆环及钢斜撑组成，由下到上，截面由大变小，再由小变大，扭转而成，钢柱截面由2000mm 渐变到1200mm.核芯筒结构高达448m ，截面呈椭圆形，外壁壁厚由1200mm 随高度减小到400mm ，混凝土标号由C80变化到C40，内置14根工字型截面的劲性柱。

24根外框筒柱呈空间三维倾斜，且环间距离高达10余米，且采用低收缩的C60混凝土。

返回目录阻尼器示意图广州新电视塔的特点和难点•广州新电视塔这样一个标志性建筑，由于建筑师创新性的设计，使得结构具有以下特点和难点：•（1）高：塔楼高454m，天线桅杆顶高610m，超高度带来施工高风险。

•（2）扭：钢外筒自下而上扭转45度，使结构呈三维倾斜，万余构件无一相同。

施工变形控制难度大。

•（3）偏：钢结构底座与核心筒偏心9.3m，而顶部钢结构又与底座偏位9m，使结构在自重作用下发生侧移。

•（4）柔：结构细长，内外框筒连接较弱，核芯筒截面只有14X17m，高度却达450余米。

•（5）外：外框筒位于功能层外侧，因此施工时不能依靠楼层作操作面，大大增加了施工难度。

返回目录广州新电视塔的关键施工技术和措施•1、钢结构施工技术广州新电视塔工程的最大特色和难点是钢结构的施工工艺，由于结构的高度和形体上的特殊性，钢结构施工的吊装、测量、焊接、变形控制等方面都存在很多的难题，在技术上采用了十大技术措施来解决这些难题。

广州电视塔汇报幻灯片概要

广州新电视塔工程-方案简介
2.5.2 施工电梯选择与布置
3台施工电梯分高低区布置，以提高运输效率，其中1号电梯爬升至 168m，2、3号施工电梯随结构爬升到顶。
施工电梯位置示意图
施工电梯效果图
2.5 大型机械设备选择与布置
2.5.3 混凝土输送泵选择与布置
本工程混凝土泵送高度达459.2m，因此混凝土输送泵的选择十分关键，综合考察国内外混凝土泵的参数，结合工程特点，混凝土泵的选取如下：核心筒180m以下时采用2台 HBT60C型混凝土泵和4台臂长46m 的汽车泵（地下室和平台层）配合施工，核心筒180m以上结构施工时采用两台HBT90CH-2135D型输送泵，可以满足一泵到顶的要求。
为此，我们与同济大学合作，针对施工过程中的各工况，在恒载、施工荷载和30年一遇大风作用下的应力应变以及日照影响情况下的变形等进行了计算和分析，并据此编制了本工程施工组织设计和专项施工技术方案。
1.2 方案编制简述
根据招标文件和有关资料要求，我单位编制了《广州新电视塔工程施工组织设计》，施工组织设计由《施工组织与管理》和《专项施工方案》两部分组成，共16章，涵盖了施工总体部署、施工总进度计划、施工总平面布置、质量、安全文明施工、信息化、总承包管理、专项施工方案等多项内容，对钢结构高空吊装、钢结构高空焊接、钢结构安装过程中的变形分析及控制、日照对结构施工的影响、测量定位技术、天线桅杆安装、钢结构吊装与混凝土核心筒的关系、核心筒整体变形控制、混凝土裂缝控制、大体积混凝土、模板施工技术等进行了详细的描述。
168以上结构施工塔吊布置
2.5 大型机械设备选择与布置
2.5.1 塔吊选择与布置
B区施工时，安装3台平臂式塔吊，覆盖B区结构施工范围，满足结构施工垂直运输需要。

广州“小蛮腰”工程概况

工程概况第一章工程概况、施工重点分析及总体施工流程1.1、工程概况1.1.1、工程基本情况工程名称广州新电视塔工程项目地点广州市海珠区新港中艺苑路建设单位广州新电视塔建设有限公司设计单位奥雅纳工程顾问公司广州市设计院监理单位广州建筑工程监理有限公司1.1.2、建筑概况广州新电视塔位于广州新城市中轴线和珠江景观轴的交汇处，与广州新城市中心、21世纪中央商务区珠江新城和海心沙岛隔江相望。

新电视塔总高度610m ，其中塔体高454 m ，天线桅杆156m ，建成后是目前世界上最高的电视塔。

广州新电视塔的塔体由钢筋混凝土核心筒和钢结构外筒组成，顶部为钢结构天线桅杆。

混凝土核心筒的横剖面为椭圆形，其外墙内壁长短轴分别为17 m 和14m ，垂直向上不变，核心筒墙体底部厚度1200mm ，以每次减少100mm 的幅度分阶段变化到顶部厚度400mm 。

24根钢管立柱从地下室开始，以互不相同的倾斜角度直达塔顶，与钢管环梁和斜撑共同组成钢结构外筒。

垂直的混凝土核心筒和充满动感的钢结构外筒完美地结合在一起形成塔体，建筑造型简洁、形态优美。

新电视塔是一座以宣扬广州文化、提供广播电视发射功能为主，兼具观光旅游服务的综合性构筑物。

建成后可以从塔顶远眺区域内的大型建筑物，还配套设置有广州历史民俗文化展览馆、高科技４Ｄ动感电影院、旋转餐厅、风味食街等设施，另外还有高空观光缆车、惊险速降吊篮和空中漫步廊等娱乐设施。

为市民提供一个观光娱乐理想场所。

广州新电视塔建筑特征及楼层功能分布见下表：建筑高度610m （塔身454m +天线桅杆156m ）主体结构类型砼核心筒+钢框架结构钢结构总重量52465t总用地面积 175460㎡总建筑面积121788㎡一期建筑面积 116390㎡地下建筑面积68087㎡地上建筑面积48303㎡建筑层数地下 2层，标高分别为-5m 和-10m地上 37层不同功能的封闭楼层，层高5.20m主要设计功能-10.0～±0.0m 车库、食街、展览、消防中心、设备用房及电视台器材间、入口 6.8～32.8m 主入口、展览大厅、会议、办公/设备84.8～116.0m 高科技娱乐厅、4D 电影院、平台花园、设备、避难 147.2～168.0m观景厅、小食、设备用房、平台花园 168.0～334.4m 空中漫步楼梯334.4～355.2m 平台花园、茶室、发射机房376.0～448.8m 观光大厅、旋转餐厅、厨房、电梯机房、发射机房 448.8～459.2m 公安通讯机房、电梯机房、观景台、娱乐设施 459.2～610.0m娱乐设施、天线发射装置标高6.80032.80084.800116.000147.200168.000334.400355.200376.000448.800459.200610.000主入口、展览大厅、会议、办公、设备高科技娱乐厅、4D影院、平台花园、设备、避难观景厅、小食、平台花园、设备用房空中漫步楼梯平台花园、茶室、发射机房观光大厅、旋转餐厅、厨房、电梯机房、发射机房公共通讯机房、电梯机房、观景台、娱乐设施娱乐设施、天线发射装置功能-10.000车库、食街、展览、消防中心设备用房、电视台器材间、入口工程概况工程概况东立面效果图东南立面效果图南立面效果图西南立面效果图西立面效果图西北立面效果图北立面效果图东北立面效果图工程概况1.1.3、结构概况 1.1.3.1、土建工程概况 1）、工程桩A 、B 、C 区工程桩分区图工程桩特征表序号类别桩直径（mm ）桩扩大头直径（mm ）桩顶相对标高（m ）暂定桩长（m ）数量（根）主筋规格桩砼强度等级1C 区人工挖孔桩Φ3800 Φ5000-14.25010.0~19.4 24 Φ32(HRB335) C352 A 区人工挖孔桩Φ1200 Φ1800-11.5 -12.5 -11.6 -11.9 -12.35 -12.6 -10.4 -12.012.0 23 Φ16,Φ18Φ20,Φ22,Φ25 (HRB335) C353Φ1200 Φ2200 12.0 14 Φ16,Φ18,Φ20 (HRB335) C354 Φ1400 Φ2400 12.0 43 Φ16,Φ18 Φ20,Φ22 (HRB335)C355 Φ1600 Φ2400 12.0 4 Φ28(HRB335) C356 Φ1600 Φ2600 12.0 18 Φ16,Φ18 (HRB335) C357 Φ1800 Φ2800 12.08 Φ18,Φ22 (HRB335) C35 8 Φ2200 ----- 12.0 7 Φ28(HRB335) C359 B 区地下室钻孔灌注桩Φ1000----- -6.50 -3.00 -6.70 -8.28 -2.00 -11.5 -9.8915.0 7 Φ16(HRB335) C30 10 Φ1200 ----- 15.07 Φ16(HRB335) C30 11 Φ1400 ----- 15.0 10 Φ16(HRB335) C30 12 Φ1600 ----- 15.0 19 Φ20(HRB335) C30 13 Φ1200 Φ2200 17.0 57 Φ18(HRB335) C30 14 Φ1400 Φ2400 17.0 16 Φ16(HRB335) C30 15 Φ1400 Φ2600 17.0 24 Φ16(HRB335) C30 16 Φ1600 Φ2800 17.0 22 Φ16(HRB335) C30 17Φ1800 Φ3000 17.0 12 Φ20(HRB335) C30 18 Φ2000 Φ3400 17.0 7 Φ20(HRB335) C30 19B 区平台层钻孔灌注桩Φ800----- -2.0015.0 18 Φ16(HRB335) C30 20 Φ1000 ----- 15.0 47 Φ16(HRB335) C30 21 Φ1200 Φ220017.060 Φ18(HRB335) C30 22 Φ1400 ----- 15.0 18 Φ16(HRB335) C30 23 Φ1400 Φ2400 17.0 43 Φ16(HRB335) C30 24Φ1400Φ260017.02Φ16(HRB335)C30钻孔灌注桩设计技术要求1、泥浆应采用高塑性粘性膨润土造浆，造浆粘土胶体率不低于95%，含砂率不大于4%。

广州塔的设计特点

广州塔的设计特点广州塔的设计特点广州塔位于广州市中心，城市新中轴线与珠江景观轴交汇处，与海心沙岛和广州市21世纪CBD区珠江新城隔江相望，是中国第一高塔，世界第三高塔。

2010年9月28日，广州市城投集团举行新闻发布会，正式公布广州新电视塔的名字为广州塔，整体高600米，为国内第一高塔，而“小蛮腰”的最细处在66层。

从10月1日起，广州塔将正式公开售票接待游客。

在广州新电视塔建筑设计竞赛中，曾出现多个优秀设计。

经过市民投票，专家的层层评审，广州新电视塔设计方案最终选定英国ARUPQualification公司的设计方案，塔高450米，天线桅杆150米，以“广州新气象”为主题。

建设用地面积17.546万平方米，总建筑面积114054平方米，塔体建筑面积44276平方米，地下室建筑69779平方米。

广州塔塔身设计的最终方案为椭圆形的渐变网格结构，其造型、空间和结构由两个向上旋转的椭圆形钢外壳变化生成，一个在基础平面，一个在假想的450米高的平面上，两个椭圆彼此扭转135度，两个椭圆扭转在腰部收缩变细。

格子式结构底部比较疏松，向上到腰部则比较密集，腰部收紧固定了，像编织的绳索，呈现“纤纤细腰”，再向上格子式结构放开，由逐渐变细的管状结构柱支撑。

建筑腰部较为密集的区段则可提供相对私密的体验。

可抵御烈度7.8级的地震和12级台风，设计使用年限超过100年。

虽然广州新电视塔的塔身高度并不追求全球第一高，但是加上160米的发射天线，610米的广州新电视塔的整体高度仍将成为亚洲最高。

由于广州新电视塔处于飞机转向区，按照规定，该处飞机在航线所处位置周围300米内不能出现障碍物，新电视塔上方飞机飞行高度为海拔900米，因此，为确保飞机飞行安全，现已从塔顶天线撤出10米，最终高度为600米。

广州电视塔概况

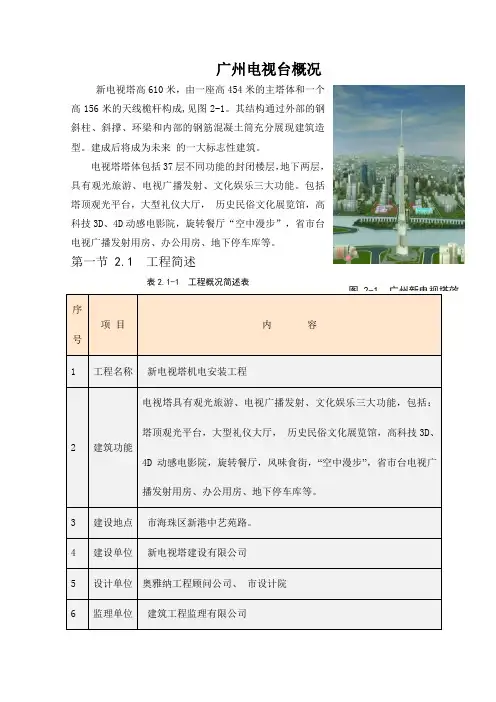

广州电视台概况新电视塔高610米，由一座高454米的主塔体和一个高156米的天线桅杆构成,见图2-1。

其结构通过外部的钢斜柱、斜撑、环梁和内部的钢筋混凝土筒充分展现建筑造型。

建成后将成为未来的一大标志性建筑。

电视塔塔体包括37层不同功能的封闭楼层，地下两层，具有观光旅游、电视广播发射、文化娱乐三大功能。

包括塔顶观光平台，大型礼仪大厅，历史民俗文化展览馆，高科技3D、4D动感电影院，旋转餐厅“空中漫步”，省市台电视广播发射用房、办公用房、地下停车库等。

第一节 2.1 工程简述表2.1-1 工程概况简述表序号项目内容1 工程名称新电视塔机电安装工程2 建筑功能电视塔具有观光旅游、电视广播发射、文化娱乐三大功能，包括：塔顶观光平台，大型礼仪大厅，历史民俗文化展览馆，高科技3D、4D动感电影院，旋转餐厅，风味食街，“空中漫步”，省市台电视广播发射用房、办公用房、地下停车库等。

3 建设地点市海珠区新港中艺苑路。

4 建设单位新电视塔建设有限公司5 设计单位奥雅纳工程顾问公司、市设计院6 监理单位建筑工程监理有限公司图2-1 广州新电视塔效第二节 2.2 机电工程概述新电视塔是集广播电视发射、观光旅游、餐饮、展览展示等功能于一体的建筑，其建筑规模宏大，机电系统众多，设备先进，功能齐全。

本次招标机电安装专业分为四大系统：包括电气系统、给排水系统、空调通风系统、消防系统。

表2.2-1 机电工程概况一览表第三节 2.3 投标范围及内容1 本招标工程招标文件、机电招标图纸等所显示的电气系统、给排水系统、空调通风系统、消防系统等全部工作，其主要包括如下内容：表2.3-1 投标范围及内容一览表2与工程相关方的工作界面划分表2.3-2 工程范围界面划分一览表第四节 2.4 建筑地区特征表2.4-1 建筑地区特征一览表第五节工程各标高段功能及主要机电设备分布情况工程各标高段功能及主要设备分布见图2.5-1。

84.8～116.0m 高科技娱乐厅、4D 电影院、平台花园、设备、避难层6.8～32.8m 主入口、展览大厅、会议、办公/设备448.8～459.2m 公安通讯机房、电梯机房、观景台、娱乐设施147.2～168.0m 观景厅、小食、设备用房、平台花园高压配电屏、干式变压器、低压控制柜、柴油发电机组、离心式水冷冷水机组、冷冻、冷却水泵、生活变频加压泵、生活转输泵168.0～334.4m 空中漫步楼梯334.4～355.2平台花园、茶室、发射机房376.0～448.8观光大厅、旋转餐厅、厨房、电梯机房、发射机房、配电房459.2～610.0m 桅杆冷冻、冷却水泵风机盘管00生活变频加压泵、生活传输泵、生活中间水箱热交换器、生活变频加压泵、生活传输泵、水箱冷模块式冷水机组、冷冻、冷却微波设备、电视发射设备套旋转高压配电屏、干式变压器、微波设备、游乐设备天线发射装置、娱乐设施-10.0～±0.0m 车库、食街、展览、消防中心、变配电房、设图 2.5-1 各标高段功能及主要机电设备分布第六节 2.6 机电安装主要工程量表2.6-1 电气专业主要工程实物量表表2.6-2 给排水管道主要工程实物量表表2.6-3 消防工程（±0.000以下）主要实物工程量表2.6-4 消防工程（±0.000以上）主要实物工程量表2.6-5 消防报警工程（±0.000以下）主要实物工程量表表2.6-6 消防报警工程（±0.000以上）主要实物工程量表2.6-7 通风空调专业主要工程量表。

广州塔现代化的地标建筑

广州塔现代化的地标建筑现代化的地标建筑是城市发展的象征和窗口，它们以其独特的设计和创新的建筑技术吸引着人们的目光。

在众多的地标建筑中，广州塔作为广州市的新地标，以其独特的外观和先进的科技设施而备受瞩目。

本文将从设计理念、建筑特点和科技应用等方面介绍广州塔，展现其现代化的地标建筑风采。

一、设计理念广州塔的设计理念体现了“新中国与世界接轨，粤港澳大湾区核心地段”的概念。

整个建筑呈“高塔－薄盘－天府－云缨－凌霄”五层结构，塔身中空，体现了现代科技与传统文化的融合。

设计师通过将广州地标性的五牛雕塑融入建筑，使其具有强烈的地方特色和文化内涵。

二、建筑特点1.外观独特广州塔的外观设计独特，采用了高度纤细的塔身和流线型的形状，使其在城市中独树一帜。

塔身上覆盖着大量的玻璃幕墙，使整座建筑更加透明，与周围环境融为一体。

2.多功能利用广州塔不仅仅是一座观光塔，还拥有多个功能空间，包括酒店、观光设施、餐饮娱乐等。

这使得广州塔成为城市中不可或缺的多功能建筑，满足了不同人群的需求。

3.减振技术广州塔在设计和建造过程中，采用了先进的减振技术，为城市中的高层建筑提供了一种新的解决方案。

这种减振技术可以有效地减少塔身在强风和地震等情况下的摆动，提高了建筑的安全性和稳定性。

三、科技应用1.智能化管理系统广州塔建筑内部采用了智能化管理系统，通过传感器和控制器的配合，实现对建筑内部环境的精确控制。

系统可以根据外界温度、湿度和光照等参数进行自动调节，提供舒适的室内环境。

2.太阳能利用广州塔的塔身上安装了大量的太阳能电池板，用于收集太阳能并将其转化为电力。

这不仅为建筑提供了可持续能源，还降低了能源消耗和二氧化碳排放。

3.智能安全系统广州塔配备了先进的安全监控系统，通过监控摄像头和传感器实时监测建筑内外的安全情况。

一旦发现异常情况，系统将及时报警并采取相应措施，确保建筑和周边区域的安全。

结语广州塔作为现代化的地标建筑，以其独特的设计、先进的建筑技术和科技应用，展现了广州作为现代化大都市的风采。

高层建筑广州电视塔的设计与建造

高层建筑广州电视塔的设计与建造摘要：广州塔又称广州新电视塔，昵称小蛮腰，位于中国广州市海珠区（艺洲岛）赤岗塔附近，距离珠江南岸125米，与海心沙岛和广州市21世纪CBD区珠江新城隔江相望。

广州塔塔身主体450米（塔顶观光平台最高处454米），天线桅杆150米，总高度600米。

一、广州塔建筑设计概述广州电视塔曲线轻盈，空间和楼层平面的尺度具有多样性，具有阴柔的感觉，简单地说就是性感和复杂兼备。

试图在结构与建筑效果之间形成一个新的和谐关系。

1．1广州塔设计工程背景除了电视塔还包括了一个地块的总体规划，其中包含了购物中心、酒店、电视中心及电视塔基座周围的公园或广场。

广州新电视塔还将为2010年在广州召开的第十六届亚洲运动会提供转播服务。

1．2广州塔设计理念及灵感日前，被命名为“海心塔”、有“小蛮腰”之称的世界最高电视观光塔——广州新电视塔设计师、荷兰著名建筑设计师马克?赫梅尔（Mark Hemel）在荷兰驻广州总领事馆召开新闻发布会时表示，设计灵感源于人体髋关节骨的形态，想表达“人与自然和谐共处”的“天人合一”理念。

1．3.广州塔的建筑造型建筑造型上，广州塔的平滑、曲线轻盈、亲近，空间和楼层平面尺度具有多样性，简单地说就是性感和复杂性兼备由外筒钢立柱、斜撑、圆环所交织产生的肌理美。

两个椭圆扭转在腰部收缩变细。

格子式结构底部比较疏松向上到腰部则比较密集，腰收紧了，像编织的绳索，因而透度降低，向外的视野受限。

再向上格子式结构放开，由逐渐变细的管状结构柱支撑。

一开始进入宽敞明亮的壳体，而后向上进入逐渐收细的网中。

在塔腰高度上的体验和开始时完全相反，最终到达宽敞明亮的塔顶。

配合色彩上，广州塔由24根锥形钢柱组成的外筒钢结构将采用浅灰色，46个圆环采用中灰色，而最里面的混凝土核心筒采用深灰色；色彩由浅入深，具有比较强的层次感，白日的自然光线可令塔身产生挺拔高耸和晶莹剔透的视觉美感，在色彩与建筑效果之间形成一个极其的和谐关系。

广州“小蛮腰”工程概况

概况、工第一章工程概况、施工重点分析及总体施工流程1.1、工程概况1.1.1、工程基本情况工程名称广州新电视塔工程项目地点广州市海珠区新港中艺苑路建设单位广州新电视塔建设有限公司设计单位奥雅纳工程顾问公司广州市设计院监理单位广州建筑工程监理有限公司1.1.2、建筑概况广州新电视塔位于广州新城市中轴线和珠江景观轴的交汇处，与广州新城市中心、21世纪中央商务区珠江新城和海心沙岛隔江相望。

新电视塔总高度610m ，其中塔体高454 m ，天线桅杆156m ，建成后是目前世界上最高的电视塔。

广州新电视塔的塔体由钢筋混凝土核心筒和钢结构外筒组成，顶部为钢结构天线桅杆。

24根钢管立柱从地下室开始，以互不相同的倾斜角度直达塔顶，与钢管环梁和斜撑共同组成钢结构外筒。

垂直的混凝土核心筒和充满动感的钢结构外筒完美地结合在一起形成塔体，建筑造型简洁、形态优美。

新电视塔是一座以宣扬广州文化、提供广播电视发射功能为主，兼具观光旅游服务的综合性构筑物。

为市民提供一个观光娱乐理想场所。

广州新电视塔建筑特征及楼层功能分布见下表：建筑高度 610m （塔身454m +天线桅杆156m ）主体结构类型砼核心筒+钢框架结构钢结构总重量 52465t总用地面积175460㎡总建筑面积121788㎡一期建筑面积116390㎡地下建筑面积 68087㎡地上建筑面积 48303㎡建筑层数地下2层，标高分别为-5m 和-10m地上37层不同功能的封闭楼层，层高主要设计功能～±车库、食街、展览、消防中心、设备用房及电视台器材间、入口～主入口、展览大厅、会议、办公/设备～高科技娱乐厅、4D电影院、平台花园、设备、避难～观景厅、小食、设备用房、平台花园～空中漫步楼梯～平台花园、茶室、发射机房～观光大厅、旋转餐厅、厨房、电梯机房、发射机房～公安通讯机房、电梯机房、观景台、娱乐设施～娱乐设施、天线发射装置标高610.000功能概况、工东立面效果图东南立面效果图南立面效果图西南立面效果图西立面效果图西北立面效果图北立面效果图东北立面效果图1.1.3、结构概况1.1.3.1、土建工程概况1）、工程桩概况、工概况、工23）、核心筒部分概况、工核心筒典型平面核心筒概况表4 4 3 32 21 1标高范围(m)核心筒外墙厚度(mm)核心筒内墙厚度(mm)工字钢型钢骨尺寸核心筒砼强度等级H(mm)B(mm)Tw(mm)Tf(mm)400400，2002003001825C40 500400，2002003001825C40 500400，2002003001825C50 500400，3002502003001825C50 500400，3002502003001825C601.1.3.2、钢结构工程概况钢结构主要包括钢结构外筒、功能楼层及水平支撑和天线桅杆等结构。

五年级电视塔说明文

五年级电视塔说明文一、整体介绍。

1. 定义与功能。

- 电视塔是用于广播电视发射传播的建筑。

它是一个城市重要的通讯基础设施，就像一个巨大的信号发射中心。

它能够将电视台制作的各种节目信号，如新闻、电视剧、综艺节目等，通过发射天线以无线电波的形式发送出去，让广大观众可以通过电视接收机接收到清晰的节目画面和声音。

2. 外观特点。

- 一般来说，电视塔都有着高耸入云的身姿。

它的结构通常由塔基、塔身和塔尖组成。

塔基部分比较宽大厚重，以保证整个电视塔的稳定性，就像一座大厦的稳固根基。

塔身则是逐渐向上变细的圆柱体或者多棱柱体，有的电视塔塔身还会有独特的造型设计，比如广州塔，它的塔身是扭曲上升的形状，看起来极具动感。

塔尖部分往往是电视塔发射信号的关键部位，这里会安装发射天线等设备，而且塔尖的造型也多种多样，有的是尖锥形，有的像针一样直插云霄。

二、以某一著名电视塔为例（如东方明珠电视塔）1. 基本概况。

- 东方明珠电视塔位于上海浦东新区世纪大道1号。

它是上海的标志性文化景观之一。

这座电视塔于1991年7月30日动工建造，1994年11月18日竣工，1995年5月1日投入使用。

它的高度为468米，在当时是亚洲第一、世界第三高塔。

2. 独特的外观设计。

- 东方明珠电视塔的外观非常独特，它由11个大小不一的球体串联起来。

其中两个巨大的球体宛如两颗晶莹剔透的明珠，镶嵌在黄浦江畔的蓝天之下。

最大的球体直径为50米，位于塔身的中间部分，是观光层的主要所在之处。

游客在这里可以俯瞰上海的美景，外滩的万国建筑、陆家嘴的高楼大厦尽收眼底。

最小的球体直径为14米，在塔尖部分，宛如一颗璀璨的明珠闪耀在上海的上空。

3. 内部结构与功能分区。

- 东方明珠电视塔内部结构复杂且功能多样。

它不仅具有广播电视发射的功能，还集都市观光、时尚餐饮、购物娱乐、历史陈列、浦江游览、会展演出等多功能于一体。

在观光方面，有多个观光层，不同的观光层可以给游客带来不同的视觉体验。

《广州电视观光塔》课件

历史
广州电视观光塔于1999年建成并投入使用，是当时世界上最高的电视观光塔之一，也是广州的地标性建筑之一。
塔的地理位置和特点
地理位置
广州电视观光塔位于广州市海珠区新港中路，紧邻珠江和琶洲会展中心，是广州市中心地带的重要景点。
特点
广州电视观光塔高达600米，由112层观光层和7层地下室组成，可俯瞰广州市区的美景，是广州市的标志性建筑之一。
塔的观光旅游功能
观景平台
01
广州电视观光塔设有多个观景平台，游客可以俯瞰广州市区的
美景，欣赏城市的天际线和珠江风光。
旅游设施
02
塔内提供完善的旅游设施，包括电梯、步行楼梯、观光走廊、
纪念品商店等，为游客提供舒适便捷的游览体验。
文化展示
03
塔内还设有文化展示区，介绍广州的历史、文化和地标建筑等
，丰富游客的游览内容。
塔的建筑风格和特色
建筑风格
广州电视观光塔的建筑风格独特，采用了现代钢结构与玻璃幕墙相结合的设计，呈现出一种简洁、明快、高耸的现代感。
特色
广州电视观光塔内设有多个观光平台和观景台，游客可以在这里欣赏到广州市区的全景和珠江的美景。此外，塔内还设有餐厅、咖啡厅等休闲设施，为游客提供舒适的休闲环境。
塔在广州人心中的地位和影响深远，它不仅是一个观光景点，更是广州城市文化的重要载体和象征。
塔对广州旅游形象的贡献
塔作为广州的标志性建筑，吸引了大量国内外游客前来观光旅游，提高了广州的知名度和美誉度。
塔所在的珠江夜游项目也是广州旅游的一大亮点，为游客提供了独特的旅游体验，进一步提升了广州的旅游形象。
塔的商业运营功能
广告位出租
餐饮服务
广州电视观光塔作为广州市的地标性建筑，具有极高的商业价值。塔内设有多个广告位，可出租给企业或商家进行品牌宣传。

广州新电视塔

广州新电视塔——世界最高电视观光塔，世界最高摩天轮工程投资额：22亿元工程期限：2005年——2010年世界最高电视观光塔屹立在珠江之畔，成为广州新地标。

高达160米的天线桅杆总重量达到1650吨，图中还未完成吊装。

位于454米的塔顶将安装世界最高摩天轮。

广州电视观光塔（又称广州塔、广州新电视塔），建于广州市海珠区赤岗塔附近地面，距离珠江南岸125米，与珠江北岸的海心沙岛及珠江新城隔江相望；是一座以观光旅游为主，具有广播电视发射、文化娱乐和城市窗口功能的大型城市基础设施。

该塔由上海建工集团负责施工，预计2010年竣工。

竣工后的广州电视观光塔整体高度达到610米，其中塔身主体454米，天线桅杆156米。

将取代加拿大多伦多电视塔成为世界最高的电视观光塔；也将成为广州的新地标，为2010年在广州召开的第十六届亚洲运动会提供转播服务。

广州新电视塔是世界最高的电视观光塔。

组合楼面沿整个塔体高度按功能层分组，共约37个楼层，总建筑面积114054平方米，其中塔体建筑面积44275平方米，地下空间建筑面积69779平方米，总投资约22亿元人民币。

在454米高的塔顶平台上还将兴建摩天轮，比目前世界最高的摩天轮——高165米的新加坡飞行者摩天轮要高289米，比在建208米高的北京朝天轮还要高246米。

按照工程建设进度，2008年12月，将完成454米塔主体结构施工，2009年12月，完成装修工程和设备安装，2010年6月，完成设备调试和试运行，为在广州召开的第十六届亚运会做好准备。

世界上曾建造过几座高度超过600米的无线电发射塔，但它们都是借助于支撑物或钢索才保持直立的，而广州新电视塔和加拿大多伦多电视塔则没有借助任何支撑物。

在阿联酋迪拜塔出现之前，位于波兰首都华沙以北康斯坦丁诺夫村（Konstantynów）的无线电发射天线，曾保持世界最高建筑构件的记录。

这座无线电发射天线高646.38米，用钢索来保持其直立，1974年5月18日落成，但在1991年8月8日因替换拉索时发生事故而倒塌。

广州电视塔的建设分析

广州电视塔的建设分析广州电视塔的建筑设计分析姓名：蔡楠楠学号：130109400101 班级：13金融工程2班摘要：广州电视塔是广州的地标性建筑，造型优美，富有现代感。

本文通过多个角度对广州电视塔进行建筑设计方面的分析，分别从功能、设计特点、空间结构等多方面探讨了广州电视塔的建筑特点。

关键词：广州电视塔：设计特点；空间结构引言：广州电视塔于2009年九月建成，坐落于珠江南岸,在广州新城市的中轴线上,与北岸的珠江新城共同组成新广州城市中轴线的中心。

高达600米，为国内第一高塔，世界第二高塔。

是世界第一高自立式电视塔，也是广州的新地标。

考虑了百年一遇的大风和8度地震的影响,设计使用寿命100年以上。

一功能电视塔大致分为五个功能区，塔底层设有展览馆和综合的商业空间，还有一个大型停车场和公交车站。

入口分两层，一层连接地面，另一层连接公共交通。

中间的部分，从80m到170m包括一座立体影院、游乐场、餐厅、咖啡厅和室外花园。

170m以上设有一段高约200m的空中走廊，它是一座开放式楼梯，在这里，公众可以到达塔身最细的地方；在350m到395m处是贵宾酒店和豪华餐厅。

而在顶层，约在450m高处是一个半个足球场大小的观景平台，这是目前世界最高的观景平台，从这里游客还可以乘坐类似“发射台”一样的装置去往610m高的塔尖。

观景平台的摩天轮设有16个“水晶”似的观光球舱，悬挂在椭圆形的轨道上，旋转轨道与水平面成15°角，球舱壳体采用透明的新型高分子材料，既保证安全，又可保证有360°的全景景观视野。

二设计特点广州塔的构成，是由上小下是由上小下大的两个椭圆，圆心相错，逆时针旋135度，自然形成塔身中部“纤纤细腰”的形体。

由于旋转，造成塔身外形曲率的变化，形成了形体各异的壮观效果。

塔体顶部更开放的结构产生了透明的效果可供远望，有利于观光，建筑腰部较为密集的区段则可提供相对私密的体验，也使塔体结构的受力更为合理。

广州新电视塔结构设计及新技术应用

60m x 80m
高宽比 = 7.5
结构形式
=
++
+
钢管砼柱
斜撑
圆环混凝土核心筒
各方向视图
二结构主要设计参数 1.结构安全等级
项目
基本参数
设计使用年限
100年
结构重要性系数
1.1
建筑结构安全等级
一级
抗震设防烈度 7度（100年5%作为基本烈度）
场地类别
Ⅱ类
设计地震分组
第一组（0.35 s）
温度影响状态
钢管混凝土柱
外筒斜撑、环杆
核心筒外露部分
最高气温与安装状态温差
最低气温与安装状态温差
不均匀日照温度变化/温差
25℃
－30℃
44℃～52℃/ 19℃~27℃
35℃
－30℃
51℃~73℃/ 26℃~48℃
25℃
－30℃
49℃~57℃/ 24℃~32℃
1. 温度作用下450米处楼板位移(米)
1）地面最大加速度峰值
小震
中震
大震
加速度峰值(gal)
75.51
193.90
336.76
2) 设计地震动参数
参数 T0（秒） Tg（秒） αmax (水平向) αmax (竖直向)
小震 0.1
0.40 0.1734（0.16） 0.1127
中震 0.1 大震 0.1
0.60
0.4452
0.70 0.7732（0.90）
4. 风主控作用下外框筒钢结构构件校核
五温度作用
采用当地历年冬季最冷及夏季最热日气温数据作为温度计算依据，同时考虑100年期全球气候变暖导致最高气温上升因素影响，采用计算流体力学(CFD )分析方法，通过动态热模拟，确定不同高度上每根立柱和斜撑的表面温度。

广州新电视塔施工组织设计-2工程概述

第一章工程概述第一节工程概况** 建设项目概况项目名称：广州新电视塔工程项目地点：中国广州市海珠区新港中艺苑路地理位置：位于珠江景观轴与城市新中轴线交汇处的珠江南岸，建设用地北临珠江，东邻帝景花园，西侧为原新中国造船厂，也是即将建设的电视中心用地，南邻赤岗塔。

用地的北块是塔体的建设用地，南块是水体绿化景观广场用地。

围绕地块的城市道路有：北是滨江东路，南是观光塔路，东西两侧的规划路。

与珠江新城中的“双子塔”构成大三角，与珠江新城南端的广州市歌剧院、广东省博物馆构成小三角。

建筑规模：总用地面积约17.6万m2，其中塔基用地面积约8.5万m2，总建筑面积约99946m2，结构总高610m。

建筑安装工程概算：总共约16亿元；结构形式：主体结构内部采用钢筋混凝土核芯筒，外部采用由斜钢管混凝土柱、钢环梁及钢斜撑构成的钢框架，其与中间混凝土核芯筒通过楼面梁、水平支撑及桁架等形式进行连接。

建设单位：广州新电视塔建设有限公司设计单位：奥雅纳工程顾问公司，广州市设计院。

监理单位：广州建筑工程监理有限公司图1.1.1.1 广州新电视塔效果图** 项目设计概况广州新电视塔的造型缘自滚滚东流的珠江河水，寓意水流的力量将塔腰扭转。

其造型将建筑、结构、美学等多科学融为一体，形成了一个纤细、挺拔、镂空、开放的外形。

广州新电视塔设计方案结构总高610m，由一座高达454m的主塔体和一个高156m的天线桅杆构成。

以“广州新气象”为主题，建筑结构是由一个向上旋转的椭圆形钢外壳变化生成，相对于塔身底部和顶部而言，塔身有“纤纤细腰”，体态生动，而结构通过其外部的钢斜柱、斜撑、环梁和内部的钢筋混凝土筒充分展现了建筑所要表达的建筑造型。

广州新电视塔建成后将成为世界第一高塔。

**建筑概况总建筑面积约99946 m2，塔体建筑面积约3.8万m2。

广州新电视塔地下两层，其中地下二层-10.0m，主要为车库（五级人防区）、设备用房及电视塔器材间；地下一层-5.00m，主要为停车场、饮食街、展览和地下设备用房，另外还包括厨房员工餐厅等其他用途区域。
