盾安水冷螺杆机组KTV设计方案

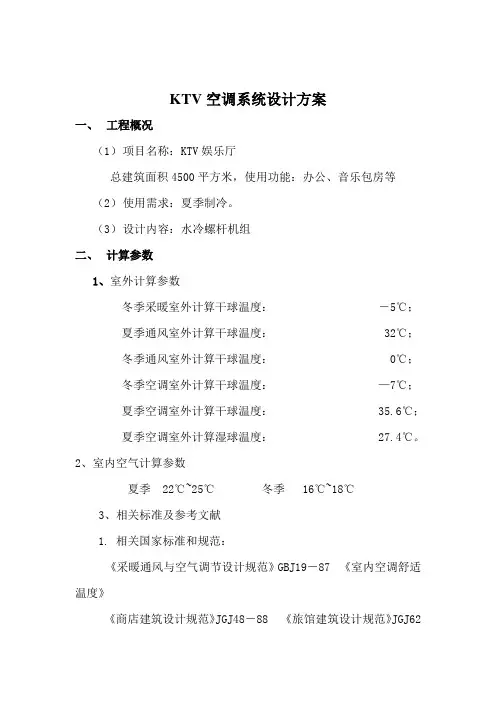

KTV空调系统设计方案工程概况（1）项目名称：KTV娱乐厅总建筑面积4500 平方米，使用功能：办公、音乐包房等（2）使用需求：夏季制冷。

（3）设计内容：水冷螺杆机组二、计算参数1、室外计算参数冬季采暖室外计算干球温度：夏季通风室外计算干球温度：冬季通风室外计算干球温度：冬季空调室外计算干球温度：夏季空调室外计算干球温度：夏季空调室外计算湿球温度：2、室内空气计算参数夏季22 C〜25C—5C；32 C；C；—7C；35.6 C；27.4 Co 冬季16 C〜18C3、相关标准及参考文献1. 相关国家标准和规范：《采暖通风与空气调节设计规范》商店建筑设计规范》JGJ48－88 GBJ19－87 《室内空调舒适温度》旅馆建筑设计规范》JGJ62－90供水管井技术规范》GB50296-99 2. 设计所参考之文献资料：社《空气调节设计手册》第二版中国建筑工业出版社三、负荷计算及机组选型1设计计算负荷：根据国家相关规定和空调受外界温度影响的特点，结合本工程的实际情况，经计算总冷负荷为504KV，选用我公司设备机型为：水冷螺杆冷水机组一台SL500，总制冷量为：504KVV2、机组选型：①根据该建筑房间分散，对冷负荷要求不一。

②考虑到安装灵活性及布局合理。

在首先满足上述前提的同时全面考虑价格因素、先进性、经济性、使用可靠性和质量稳定性，做出以下机组选型配置，选用公司设备机型为：水冷螺杆冷水机组SL500 一台，总制冷量504KVy主机选用浙江盾安水冷螺杆机组, 该工程共计一台，机组型号如下表:风机盘管：一层:FP-51WA13台, FP-68WA 7台, FP-85WA 1 台, FP-102WA 6台二层：FP-51WA 19 台，FP-68WA 7 台，FP-85WA 1 台三层：FP-51WA 14 台，FP-68WA 8 台，FP-85WA 2 台四层：FP-51WA 14 台，FP-68WA 8 台，FP-85WA 2 台五层：FP-51WA 12 台，FP-68WA 7 台，FP-85WA 5 台施工说明及施工组织计划1）施工难点说明•空调系统采用风机盘管送风，送风方式：侧送风•支、吊、托架制作后，必须做除锈、防腐处理。

•送风口选用铝合金矩形送风口，回风口选用铝合金矩形加过滤网型风口，送、回风口外侧采用乳白色烤漆面。

•主机与风机盘管采用镀锌钢管连接。

•冷凝水管选用PVC上水管，统一连接至室外主管。

•镀锌钢管当DN>80时采用沿梁绕，当DNC 80时采用穿梁方案。

•机组连接后，进行压力试验，确保无泄露现象。

二）施工组织计划2 .1）设备安装要求设备应严格按产品说明书要求安装、试车、施工应遵照以下规范：1、J BJX23-96机械设备安装工程施工及验收规范2、G B50275-98压缩机、风机安装工程施工及验收规范3、G B50274-98制冷设备、空气分离设备安装工程施工及验收规范4、G BJ66-84制冷设备安装工程施工及验收规范（参照）2.2）设备安装一般要求：卜所有设备幵箱前，应核对箱号、箱数和包装情况，幵箱后应核对设备名称、型号和规格，同时按发货清单、核验备品备件及附件。

设备表面应无损伤和锈蚀情况。

名称、型号、规格、备（附）件数量均应符合供货要求。

卜设备现场运输宜在幵箱前进行，受力点的设置应注意包装上的图示，必要时米取木料围护进行。

卜爱量减少利用建筑物，严禁利用原设备作为受力点。

卜设备场内运输、吊装、幵箱时应精心操作，防止损坏，并经常检查设备情况，妥善维护。

卜设备就位前，必须将设备底座底面的油污，泥土等脏物除去，被油沾污的混凝土应凿除，便于基础的光面。

3.3）施工顺序卜熟悉图纸和现场卜测量卜定位卜支架点的确定卜支架（座）的制作安装及刷油（或镀锌）卜管道及管件制作和刷防锈底漆卜管道及管件安装卜机组的吊装3. 4）电气施工►电气设备基础制定►管内穿线、电气设备安装►校线、接线、绝缘、工作接地及保护接地测试►单机、单系统通电试车►全系统试车►交工验收3.5）安全注意事项严格遵守电工安全技术操作规程和建筑安装工程安全技术规程的有关规定。

施工中所用的灯、电动工具等使用后，应注意必须切断电源。

使用电动工具特别是手持电动工具时，其外壳必须按要求进行接零保护，保护零线应单设，零线不准进入幵关及熔断器。

工地应使用带有触电保护装置的配电箱，并应由专人负责施工用电的配置与接线。

施工用电缆及电源应架空妥善固定，防止划、压破绝缘层，造成人身触电事故。

4）工程质量管理4.1）施工质量管理组织机构工程质量评定标准达到优良，达到整体工程质量标准要求，达到省优工程标准；施工现场管理达到安全文明样板工地标准；按承包工期准时交付业主使用。

“科技以人为本，管理以人为主”，人员素质对项目管理体系的有效运行起着极其重要的作用。

我公司将委派优秀管理人员组成工程项目经理部，负责本工程施工管理。

项目经理部在公司总部领导下充分发挥企业的整体优势，按照“总部服务控制，项目授权管理，专业施工保障，社会协力合作”的公司项目管理模式，GB/T19002-IS09002标准模式建立的质量保证体系来动作，执行公司颁布的《项目管理手册》、《质量保证手册》和《CI工作手册》，形成以全面质量管理为中心环节，以专业管理和计算机管理相结合的科学化管理体制，以此出色的实现我公司的质量方针和质量目标，以及对业主的承诺。

五、工程预算1、主机+末端:工程总报价:工程总报价:叁拾捌万肆仟陆佰叁拾肆元整（Y 384634元）水冷半封螺杆型冷水机组技术说明■电源动力电源：交流三相380V/50HZ■螺杆式压缩机特点a.螺杆机零件少，运动部件只有三个，大大提高了机组可靠性，节省维修费用。

b.高精度加工和测量使转子间隙达到微米级，从而减少高低压之间的泄漏, 提高压缩机效率。

c.阴阳转子采用非对称型线，转子间、轴承间喷液冷却，并有油膜保护，内置高效电机，运行噪音低，寿命长。

d.当空调负载变化时，此压缩机具有能量调节滑阀，具备阶段式容调与无段容调系统，调节范围25-100%。

e.对“湿行程”不敏感，允许少许液态制冷剂进入压缩机内，而无“液压缩”危险（尽可能避免）。

f.采用内置油分离器和高效油过滤器，保证压缩机安全可靠■ 控制系统先进：a.机组控制系统的核心采用可编程序控制器及其中文液晶显示器，这是机组稳定运行的有力保障。

由于可编程序控制器的用户运行程序可以方便地更改、，故可以满足用户的多种要求。

如在自动模式时，在电脑的程序控制下，机组能自动开机、停机、能量调节和安全监测，自动化程度高。

手动模式下，通过操作面板，可实现机组可控、可调，为专业人员的现场调试检修提供方便。

具有RS485通讯接口，能实现实时远程有线监控。

■全自动化的节能运行：机组运行于不同的场合与负荷，可以根据实际情况，对机组的运行参数度）进行设定，电脑控制系统将根据所设定的参数进行全自动能量调节，由于采用多台压缩机组合设计，如负荷大时，投入运行的压缩机就多，负荷小时，投入运行的压缩机就少，以调节冷量输出，满足不同负荷的要求，保证机组合理的效率，真正实现高效节能。

■ 完善的故障自诊断和自我保护功能机组在运行的过程中，难免会出现这样或那样的情况，这就必须依赖于有高灵敏性的电脑控制系统，当机组在运行过程中，出现有损机组安全运行的情况时，如水流量不足、水温过低、某个制冷系统的压力不正常时，控制系统会及时停止相应的压缩机系统，并立即报警。

同时，液晶显示屏将告诉用户，问题出在何处。

这将大大有利于机组的安全运行和售后服务工作。

总之控制系统采用独特的安全控制逻辑，大大提高运行效率，同时确保冷水机组避免发生任何破坏性的故障。

■安全保护系统a.采用多台压缩机多回路的形式，在运行时逐台降压启动（延时），以降低启动电流，避免对电网的冲击，增强了电网的安全性。

b.相序保护器：半封螺杆型压缩机因结构的特殊要求，在控制上采用了相序保护装置。

c.机组具备过载、过热、缺相、短路、压缩机电机内部热保护。

e. 机组制冷剂系统设置了高压、低压保护。

f. 断水保护：随机配有水流开关，保证冷冻水或冷却水流量不足或断水时，机组停机保护，以防止损坏压缩机。

g.冷冻水温过低保护：当冷冻水出水温度接近0C,压缩机全部卸载。

若无防冻温度控制器损坏，则根据出水温度传感器判断，在出水管路上设置防冻温度控制器，当出水温度低于防冻设定点时，压缩机卸载避免水结冰后使蒸发器冻裂。

h.压缩机自动电加热：机组配有电加热器，在压缩机停机后，电加热器自动加热，以防止R22 在曲轴箱箱中存积。

开机时则电加热器自动切断，节约能量。

i.压缩机自动平衡磨损功能：采用多机系统机组，在机组程序中设置了能量调节功能，根据先开先关，先关先开的原则对压缩机进行上、下载控制，这样可以使每台压缩机运行时间趋于平衡，从而有效地延长了整机的使用寿命。

j.电脑控制系统具有自锁功能，当机组安全装置动作时，机组便会自动停机保护，相应有故障的显示，直到系统恢复正常并且手动复位幵关后，系统才能重新运行。

k.能量自动调节装置一一滑阀控制模式：l.网络通迅能力一一支持多种子通讯协议：PPI协议、MPI协议、PTOFIBUS协议；既可实现多台主机联网群控，也可与多种通讯协议公幵的智能设备进行联网通讯。

水冷半封螺杆型冷水机组能够根据空调运行状况的变化，通过对滑阀的控制而作有级（25%50% 75% 100%或无级的能量调节，保证出水温度的精确控制，且节能效果显着。

水冷半封螺杆型冷水机组主要原材料说明风机盘管机组技术说明■设计特点本系列风机盘管空调机组结合引进了先进技术，自行幵发设计的系列产品该系列产品有卧式暗装、卧式明装、立式暗装、立式明装、卡式明装、壁挂式、立柱式七种型式，一百多种规格。

用户可根据不同的工程条件适当选择（一般是以卧式暗装风机盘管机组为主导，该机组也可根据用户需要配置高静压和回风箱），具体型号规格与技术参数详见产品样本。

■ 机组配置特点风机盘管空调机组无论是何种型式与规格，之产品结构主要由风机（风轮、蜗壳）、电机、换热器（盘管）、空气过滤器、电气调节器等零部件组成，其主要特点如下：①风机风机是机组的重要部件，它包括叶轮与蜗壳。

a.选用该型式的风机，是因为它具有较大的流量系数，尺寸小、轮径比大、叶片数目多、相对宽大的前倾叶片离心式双吸口式风机。

b.镀锌钢卷轮结构，叶轮零部件少，工艺先进，强度大，是当前国内技术领先的叶轮。

c.蜗壳采用弧形进气口，进气口与叶轮入口处，因考虑到风机盘管的安装特点及电机轴的允许串动量，设计留有5mm的间隙，蜗壳采用矩形截面，蜗壳内壁型线为一条对数螺旋线。

该风机具有动平衡性能好，噪音低，风机生产厂家是浙江台州亿利达风机有限公司，是国内知名度较高的企业。
