常用电子仪器的使用
常用电子仪器的使用
第二章模拟电子技术实验2.1 常用电子仪器的使用2.1.1 实验目的1.了解示波器、低频信号发生器、晶体管毫伏表的主要技术性能指标。
2.熟悉示波器、低频信号发生器、晶体管毫伏表的主要开关、旋钮的功能。
3.掌握示波器、低频信号发生器、晶体管毫伏表的使用方法。
2.1.2 实验原理本实验采用的三种电子仪器是：低频信号发生器、晶体管毫伏表和示波器。
三者之间的连接方式如图2-1-1所示。
图2-1-1 仪器之间的连接图图中信号发生器（XD22B型）用来产生频率为1Hz-1MHz，最大输出幅度为6.3V的正弦信号，并分别给毫伏表和示波器提供信号。
根据本实验选的信号频率和幅度范围，毫伏表选用DA-16FS型双路晶体管毫伏表，它能测量频率为20Hz-1MHz、幅度为0.1mV-300V的交流电压有效值。
示波器是一种用来观测各种周期电压（或电流）波形的仪器，本实验采用V-252型二踪示波器，可以观测20MHZ以下的信号，且可同时观察两个不同的信号，以便进行相位和幅值比较。
为了减小示波器的输入阻抗对被测信号的影响，被测信号可以通过探头加到Y轴放大器的输入端，这时信号将有10：1的衰减。
2.1.3 实验内容及步骤1．改变信号发生器的输出衰减值，用毫伏表测量其相应的输出电压，验证信号发生器输出电压的大小随分贝数变化情况。
(1)按图2-1-2所示电路图连接实验电路。
图2-1-2 用毫伏表测量信号发生器的输出电压(2)将信号发生器的频率调到1KHz，方法是：拨动面板上的“频率范围”波段开关，配合其它“频率调节”旋钮，得到所需的频率数值。
(3)调节信号发生器的输出幅度，方法是：首先调节用分贝数表示的“输出衰减”旋钮，然后调节“输出细调或正弦幅度”旋钮，得到所需的输出电压幅度。
(4)用毫伏表测量信号发生器的输出电压①将信号发生器的“输出衰减”置于0dB，调节“输出细调或正弦幅度”旋钮，使表头指示为 5V，用晶体管毫伏表测量信号发生器在如表2-1-1所示“输出衰减”分贝值时所对应的输出电压值，并记录。
实验一常用仪器的使用常用电子元器件的识别与测试
实验一常用仪器的使用常用电子元器件的识别与测试引言：在电子学实验中，了解和熟练掌握常用仪器的使用方法对于正确进行实验具有非常重要的意义。
同时，将常用电子元器件进行准确的识别和测试也是电子学实验的基础。
本实验旨在通过实际操作，帮助学生们熟悉和掌握常用仪器的使用方法，并学会对常用电子元器件进行准确的识别和测试。
一、常用仪器的使用1.示波器的使用示波器是一种用于观察电信号波形的电子仪器，常用于测量电压、频率、周期等电信号参数。
示波器的使用方法如下：（1）接通示波器电源，并将待测信号的输入端与示波器的输入端相连。
（2）调节示波器的触发源、触发电平和水平控制，使波形图显示最佳效果。
（3）根据需要选择适当的扫描方式、扫描时间和增益，以显示出待测信号的波形图。
2.数字万用表的使用数字万用表是一种用于测量电压、电流、电阻等电学量的仪器，具有测量范围广、读数精确和使用方便等特点。
数字万用表的使用方法如下：（1）将待测电路与数字万用表相连，根据测量值的量级选择合适的测量范围。
（2）选择相应的测量模式（如电压、电流、电阻等），并选择合适的量程。
（3）读取数字万用表显示的测量值，并注意选择合适的单位。
（1）电阻的识别：通过观察电阻上标注的颜色环来确定电阻的阻值。
根据电阻色环的顺序，分别对应数字0-9，将色环对应数字的阻值排列在一起即可得到电阻的阻值。
（2）电阻的测试：将待测电阻的两端与万用表的两个测试针相连，选择电阻测量模式，并观察万用表显示的电阻值。
（1）电容的识别：通过观察电容上标注的数值及单位来确定电容的大小。
常见的电容单位包括F（法拉）、uF（微法）、nF（纳法）和pF（皮法）。
（2）电容的测试：将待测电容的两端与万用表的两个测试针相连，选择电容测量模式，并观察万用表显示的电容值。
（1）二极管的识别：通过观察二极管的外观来确定其正负极。
一般而言，二极管的正极外观较长，负极外观较短。
（2）二极管的测试：将待测二极管的两端与万用表的两个测试针相连，选择二极管测试模式。
常用电子仪器的使用

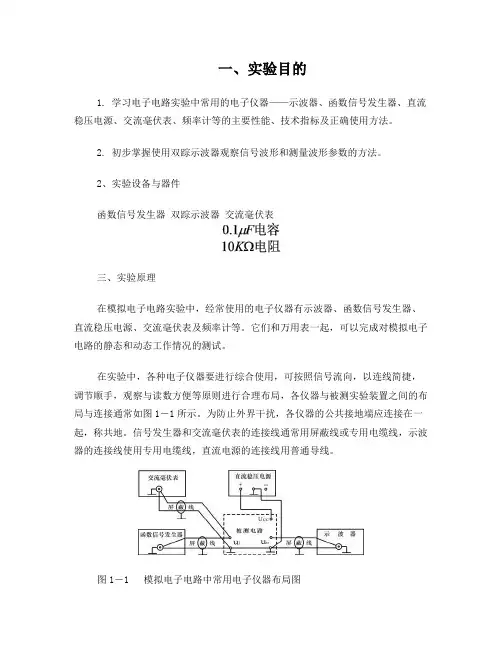

一、实验目的1. 学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要性能、技术指标及正确使用方法。
2. 初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。
2、实验设备与器件函数信号发生器双踪示波器交流毫伏表三、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
在实验中，各种电子仪器要进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接通常如图1－1所示。
为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线，示波器的连接线使用专用电缆线，直流电源的连接线用普通导线。
图1－1 模拟电子电路中常用电子仪器布局图1. 示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种基本参数的测量，其基本功能和主要使用方法如下：（1）寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：① 适当调节亮度旋钮。
② 触发方式开关置“自动”。
③ 适当调节垂直、水平“位移”旋钮，使扫描光迹位于屏幕中央。
（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。
）（2）双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”、“断续”二种双踪显示方式。
“交替”显示方式一般适宜于输入信号频率较高时使用，“断续”显示一般适宜于输入信号频率较低时使用。
（3）为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。
模电实验一常用电子仪器使用
理解电子测量原理
通过实际操作，我了解了示波 器如何显示信号波形，万用表 如何测量电压、电流等参数， 对电子测量的原理有了更深入 的理解。
培养实验技能和素养
实验过程中，我学会了如何正 确连接电路、如何排除简单故 障、如何准确读取数据等实验 技能，同时也培养了严谨的实 验态度和素养。
实验安全须知
在实验前确保已经了解所有仪器的正确使用方法和注意 事项。
在实验结束后，应将所有仪器关闭并整理好，避免能源 浪费或造成安全隐患。
在使用过程中，避免仪器短路或过载，以免造成仪器损 坏或人员伤害。
在实验过程中，如遇到任何问题或困难，应及时向老师 或同学请教，不要私自拆卸或修理仪器。
02 电子仪器介绍
模电实验一：常用电子仪器使用
目录
• 实验介绍 • 电子仪器介绍 • 仪器使用方法 • 实验操作与注意事项 • 实验总结与思考
01 实验介绍
实验目的
掌握常用电子仪器的 使用方法和操作流程。
了解电子仪器在模拟 电路实验中的应用和 重要性。
学习如何正确读取和 记录实验数据。
实验设备
万用表 示波器
信号发生器 交流电源
03 仪器使用方法
万用表的使用方法
总结词
测量电压、电流和电阻的常用工 具
详细描述
选择合适的量程，连接红黑表笔， 正确接入电路，读取测量结果。
注意事项
避免在带电情况下测量高电压，使 用后及时关闭电源，定期校准。
示波器的使用方法
总结词
注意事项
观察信号波形和测量信号参数的仪器
注意探头的接地，避免信号过载，定 期校准。
常用电子仪器的使用
实验思考题
一．实验小结
一． 函数信号发生器有哪几种输出波形？它的输出端能否短接？如用屏蔽线作为输出引线，则屏蔽层一端应该接在哪个 接线柱上？
二． 交流毫伏表是用来测量正弦波电压还是非正弦波电压？它的表头指示值是被测信号的什么数值？它是否可以用来测 量直流电压的大小？
实验内容与步骤
用校正信号对示波器进行自 检，完成表
幅度VP-P （V）
测量值 标准值
自动 光标 格数
5
频率f（KHZ） 1
2、用示波器和交流毫伏表测量信号参数 调节函数信号发生器有关旋钮，使输出频率分
别为100HZ、1KHZ、10KHZ、100KHZ，峰峰值为1V的 正弦波信号，完成表。
信号 源频率
实验项目：常用电 子仪器的使用
Байду номын сангаас
一、实验目的
一．学习电子技术实验中常用的电子仪器—— 示波器、函数信号发生器、交流毫伏表、频 率计、万用表等的主要技术指标、性能及正 确使用方法。
二．初步掌握用双踪示波器观察正弦信号波形 和读取波形参数的方法。
二、实验仪器与设备
序号 1 2 3 4
名称 示波器 函数信号发生器 晶体管毫伏表 万用表
100Hz 1KHz 10KHz 100KHz
示波器测量值
周期 频率 （ms） （Hz）
信号源电 压毫伏表 读数（V）
示波器测量值
峰峰值 （V）
有效值 （V）
两波形间相位差测量电路
测量两波形间相位差
相位差测量数 据
一周期 两波形X轴差
相位差
格数 距格数 实测值 计算值
实验报告要求
一． 认真记录实验数据，并绘出有关波形。 二． 根据测量数据和波形，分析测试结果，总结相关内容。 三． 简述用示波器观察波形时，怎样操作才能最快？哪些是关键
实验一常用电子仪器的使用
实验一常用电子仪器的使用常用电子仪器是指在科研实验、工业生产、医疗检测等领域中经常使用的一些基础性电子设备。
它们广泛应用于电子测量、信号处理、电子元器件测试、无线通信等领域。
下面将介绍几种常见的电子仪器的使用方法。
1. 示波器（oscilloscope）示波器是一种用来显示电压随时间变化的仪器。
在使用示波器之前，首先需要将电源连接到示波器上并打开电源开关。
接下来，将待测信号连接到示波器的输入端口上。
调节示波器的触发级别和时间基准，以确保正确显示待测信号。
最后，可以观察并分析示波器上的波形图，从而获取有关信号频率、幅度和相位等信息。
2. 频谱分析仪（spectrum analyzer）频谱分析仪主要用于测量和显示信号的频谱特性。
使用频谱分析仪时，首先需要将待测信号连接到频谱分析仪的输入端口上。
然后，调整频率、带宽和幅度等参数，以使频谱分析仪适应待测信号的特性。
最后，可以观察并分析频谱分析仪上的频谱图，得出有关信号频谱分布的信息。
3. 功率计（power meter）功率计是用来测量信号功率的仪器。
在使用功率计之前，首先需要将待测信号连接到功率计的输入端口上。
接下来，选择适当的功率范围和测量模式，并调整校准和零位。
最后，读取功率计上显示的功率数值，从而获知待测信号的功率大小。
多用途数字示波器是一种集万用表和示波器功能于一体的仪器。
使用多用途数字示波器时，首先需要选择所需的测试功能（如电压、电流、电阻、频率等）。
然后，将测试探头与被测电路正确连接。
最后，读取多用途数字示波器上显示的测试结果。
5. 信号发生器（signal generator）信号发生器可以产生各种频率、幅度和波形的信号。
在使用信号发生器时，首先需要选择所需的信号参数（如频率、幅度、波形等）。
然后，将信号发生器的输出连接到被测电路或设备上。
最后，调节信号发生器的参数，以产生所需的信号。
6. 锁相放大器（lock-in amplifier）锁相放大器主要用于从噪声中提取出微弱的信号。
实验一 常用电子仪器的使用
实验一常用电子仪器的使用一、实验目的掌握电子线路实验中常用电子仪器(函数信号发生器、交流毫伏表、示波器等仪器)的一般使用方法。
二、仪器的基本组成及使用方法1.函数信号发生器函数信号发生器主要由信号产生电路、信号放大电路等部分组成。
可输出正弦波、方波、三角波三种信号波形。
输出信号电压幅度可由输出幅度调节旋钮进行调节，输出信号频率可通过频段选择及调频旋钮进行调节。
使用方法：首先打开电源开关，通过“波形选择”开关选择所需信号波形，通过“频段选择”找到所需信号频率所在的频段，配合“调频”旋钮，找到所需信号频率。
通过“调幅”旋钮得到所需信号幅度。
2.交流毫伏表交流毫伏表是一种用于测量正弦电压有效值的电子仪器。
主要由分压器、交流放大器、检波器等主要部分组成。
电压测量范围为1mV至300V，分十个量程。
使用方法：将“测量范围”开关放到最大量程档(300V)接通电源；将输入端短路，使“测量范围”开关置于最小档(10mV)，调节“零点校准”使电表指示为0；去掉短路线接入被测信号电压，根据被测电压的数值，选择适当的量程，若事先不知被测电压的范围，应先将量程放到最大档，再根据读数逐步减小量程，直到合适的量程为止；用完后，应将选择“测量范围”开关放到最大量程档，然后关掉电源。
注意事项：①接短路线时，应先接地线后接另一根线，取下短路线时，应先取另一根线后取地线；②测量时，仪器的地线应与被测电路的地线接在一起。
3.示波器示波器是一种用来观测各种周期性变化电压波形的电子仪器，可用来测量其幅度、频率、相位等等。
一个示波器主要由示波管、垂直放大器、水平放大器、锯齿波发生器、衰减器等部分组成。
使用方法：打开电源开关，适当调节垂直( )和水平( )移位旋钮，将光点或亮线移至荧光屏的中心位置。
观测波形时，将被观测信号通过专用电缆线与Y1(或Y2)输入插口接通，将触发方式开关置于“自动”位置，触发源选择开关置于“内”，改变示波器扫速开关及Y 轴灵敏度开关，在荧光屏上显示出一个或数个稳定的信号波形。
常用电子仪器的使用_3
实验一常用电子仪器的使用模拟电子技术基础实验常用的电子仪器有模拟电子技术实验箱、示波器、低频信号发生器和毫伏表等，为了在实验时能够准确地测试数据，观察实验现象，就必须学会这几种仪器的使用方法。
这是重要的实验技能，每次实验都应注意练习。
一.实验目的熟悉掌握模拟电子技术实验箱、示波器、低频信号发生器和毫伏表的使用方法。
二.实验仪器1.WL-G型模拟电子技术实验箱一台2.VP5220示波器一台3.XD1低频信号发生器一台4.HG2172交流毫伏表一台5.MF10型万用表一块三.实验步骤与方法1.模拟电子技术实验箱有二组直流稳压电源，通过15线插座为各实验电路板提供直流电源。
用MF10型万用表直流档测量印刷电路板插座内的电压，搞清稳压电源的供电方式。
要求调整稳压电源输出电压分别为+5V. +1.25V.－2.75V. +4.89V. +12.90V和－14.65V,在外测端用MF10型万用表测上述电压值，测量时注意档位和极性。
2.将VP5220示波器接通电源预热2-3分种，调节有关旋钮，使屏幕上出现扫描线，熟悉“辉度”、“聚焦”、“X移位”、“Y移位”、"X增幅”等旋钮的作用。
3.打开模拟电子技术实验箱电源，信号源开始工作，从“S”插孔引出正弦波信号，调整频率为1KHz，用HG2172交流毫伏表测量，使输出幅度有效值为1V,用示波器观察波形，熟悉"Y轴衰减”和“Y轴增幅”旋钮的作用。
4.调节有关旋钮，使屏幕上显示的波形数增加或减少，要求得到1、3、6.个完整的正弦波，熟悉“扫描范围”及“扫描微调”旋钮的作用。
5.将正弦波信号频率改为10Hz、100Hz、2KHz、15KHz、100KHz，调节有关旋钮，使波形清晰、稳定。
6.使用模拟电子技术实验箱内的数字频率计数器，测量正弦波信号频率，要求输出10Hz、100Hz、2KHz、15KHz、100KHz。
7.采用相同的办法练习测试XD1信号发生器的波形。
几种常用的电子仪器的使用方法
兆欧表的使用方法(一)使用前的准备工作1、检查兆欧表是否能正常工作将兆欧表水平放置,空摇兆欧表手柄,指针应该指到。
o处,再慢慢摇动手柄,使L和E两接线桩输出线瞬时短接,指针应迅速指零。
注意在摇动手柄时不得让L和E短接时间过长,否则将损坏兆欧表。
,2、检查被测电气设备和电路,看是否已全部切断电源。
绝对不允许设备和线路带电时用兆欧表去测量。
3、测量前,应对设备和线路先行放电,以免设备或线路的电容放电危及人身安全和损坏兆欧表,这样还可以减少测量误差,同时注意将被测试点擦拭干净。
(二)正确使用1、兆欧表必须水平放置于平稳牢固的地方,以免在摇动时因抖动和倾斜产生测量误差。
2、接线必须正确无误,兆欧表有三个接线桩,“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。
保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。
在测量电气设备对地绝缘电阻时,“L”用单根导线接设备的待测部位,“E”用单根导线接设备外壳;如测电气设备内两绕组之间的绝缘电阻时,将“L”和“E”分别接两绕组的接线端;当测量电缆的绝缘电阻时,为消除因表面漏电产生的误差,“L”接线芯,“E”接外壳,“G”接线芯与外壳之间的绝缘层。
“L”、“E”、“G”与被测物的连接线必须用单根线,绝缘良好,不得绞合,表面不得与被测物体接触。
3、摇动手柄的转速要均匀,一般规定为120 转/分钟,允许有±20%的变化,最多不应超过±25%。
通常都要摇动一分钟后,待指针稳定下来再读数。
如被测电路中有电容时,先持续摇动一段时间,让兆欧表对电容充电,指针稳定后再读数,测完后先拆去接线,再停止摇动。
若测量中发现指针指零,应立即停止摇动手柄。
4、测量完毕,应对设备充分放电,否则容易引起触电事故。
5、禁止在雷电时或附近有高压导体的设备上测量绝缘电阻。
只有在设备不带电又不可能受其他电源感应而带电的情况下才可测量。
6、兆欧表未停止转动以前,切勿用手去触及设备的测量部分或兆欧表接线桩。
常用电子仪器的使用
常用电子仪器的使用电子仪器是现代科学研究、工程技术、实验教学和制造加工等领域中必不可少的工具之一、它们可以大大提高实验效率、减少人为误差、扩展实验范围和提高测量精度。
以下是一些常见的电子仪器及其使用介绍。
1.示波器示波器主要用于观察和测量电压、电流和波形等信号的变化情况。
它可以显示信号的幅度、频率和相位等信息，帮助用户分析电路故障和优化信号性能。
使用示波器时，首先连接待测信号源和示波器的输入通道，然后设置时间和电压尺度、触发模式和垂直和水平定标等参数，最后通过示波器屏幕观察信号波形。
2.恒压恒流电源恒压恒流电源是一种用于提供稳定电压和电流的电子装置。
它广泛应用于电子设备测试和实验室研究中。
使用恒压恒流电源时，首先连接待测电路和电源的输出通道，然后设置所需的电压和电流值，最后打开电源开关使其工作。
3.频谱分析仪频谱分析仪用于将信号分解成其频谱组成，以便用户进行频谱分析和信号调节。
频谱分析仪通常由输入通道、信号处理器和显示屏等部分组成。
使用频谱分析仪时，首先将待测信号源连接到输入通道，然后设置频率范围和分辨率等参数，最后通过频谱分析仪的显示屏观察信号频谱图。
4.信号发生器信号发生器用于产生各种频率、幅度和波形的电信号。
它广泛应用于实验室研究、无线通信、音频处理和信号测试等领域。
使用信号发生器时，首先设置所需的频率、幅度和波形等参数，然后将输出信号连接到待测电路或设备上，最后通过观察输出信号的结果进行分析和调节。
5.多用途数据采集仪多用途数据采集仪是一种用于采集、记录和分析各种物理和电子测量参数的设备。
使用多用途数据采集仪时，首先连接所需的测量传感器和信号源到采集仪输入通道，然后设置采样率、触发和数据存储等参数，最后通过数据采集仪的软件进行数据采集和分析。
6.逻辑分析仪逻辑分析仪用于分析和调试数字电路中的逻辑信号。
它能够捕获和显示多个时序信号，并提供逻辑波形分析和时序分析的功能。
使用逻辑分析仪时，首先将待测信号源连接到输入通道，然后设置触发条件和采样率等参数，最后通过逻辑分析仪的软件观察和分析信号波形和逻辑关系。
第5章常用电子仪器的使用
（1）平均值
也称为均值，是指信号一个周期的平均值。电学测量学中一般采用半波平均 值和全波平均值，交流电压的正半周或负半周在一个周期的平均值称为半波 平均值。交流电压的全波平均值定义为：
U 1
T
u (t ) dt
T0
上一页 下一页 返回
5.2 交流毫伏表
（2）有效值 交流电压的有效值，是指该交流电压在一个周期内通过某一纯电阻负载时所产
常现象，绝不会损坏表头。
上一页 下一页 返回
5.2 交流毫伏表
（4）根据被测电压选择量程。如果读数小于满刻度 30％，逆时针方向 转动量程旋纽逐渐减小电压量程，当指针大于满刻度30％又小于满刻度 值时读出电压示值。
（5）毫伏表输入端开路时，由于外界感应信号的影响，指针可能超量 程偏转。为了避免指针碰弯，不测量时，量程应选在较大位量。
对放大—检波式电压表，由于宽带放大器增益和带宽的矛盾，也很难把 频率上限提得很高，同时，灵敏度也将受到仪器内部噪声和外部干扰的 限制。 利用外差测量方法可以解决上述矛盾。由图5-11可见，被测信号频率为 通过输入电路(包括输入衰减器及高频放大器)，在混频器中与本机振荡 器(本振)频率混频，输出中频信号，用中频放大器选择并放大，然后检 波器检波并送表头指示。 外差测量法的特点是中频固定不变，可改变本振频率以跟踪信号频率， 以保持不变，由于中频放大器具有良好的频率选择性，而且中频是固定 的。
态。当电源输出未超过限流保护值时，改变前面板主路电压调节旋钮3 和后面板主路电流调节旋钮1到所需的电压和电流值。 ➢ 在这种模式下，从路输出电压和从路输出电流将自动跟踪主路输出电压 和主路输出电流，此时前面板从路电压调节旋钮1处于无效状态。 ➢ 双路可调电源串联运行最大输出电压将为主、从两路电压之和。主路输 出正端为负载正接线端，从路输出负端为负载负接线端。 ➢ 当电源输出达到从路限流保护值时，从路的稳流指示CC灯将点亮，此 时从路的输出电压将不再跟随主路的电压变化。从路电压调节旋钮1仍 处于无效状态。 ➢ ③双路可调电源并联运行
实验一常用电子仪器的使用
2游标测量及存储设置
3触发设定
1 显 示 控 制 部 分
4垂直控制部分
5水平控制部分
电源 亮度
自动/普通触发
通道选择
触发源选择 触发耦合
垂直移位
触发电平 调节抑制 水平移位
聚焦
交/直流耦合
校 正
接地
信
号
Y轴灵敏度 放大倍数
扫描速率 标准/扫描放大
双踪示波器的使用方法：
1.电源检查 2.面板一般功能检查
量程选择手动或自动测量方测式量C端H口1/选CH择2开 关
手动测量时量程的切换
交流毫伏表的使用方法： 1.打开电源，预热15min左右 2.信号输入
选择CH1/2（屏蔽线，按钮）
3.选择自动/手动测量方式
自动档--自动选择测量量程 手动档—注意“过量程”和“欠量程”
4.读数
注意电压的单位（mV和V）
2）用交流毫伏表测量波形的有效值
3）用示波器测量波形的频率和峰峰值VP-P
表13－3
信号频率 100Hz
毫伏表测量值 有效值/V
周期/ms
示波器测量值
频率/Hz 峰峰值 Vpp/V
有效值/V
VPP / 2 2
1KHz
3、测量两波形的相位差 （1）波形的获得 一路(CH1)：函数信号发生器 1kHz、2Vrms 另一路(CH2)：经RC移相网络输出
5.幅度设定
幅度键--数字键--单位键（注意单位格式Vpp,Vrms）
6.输出波形（先设置后输出）
3） 交流毫伏表
过量程指示灯：当手动或自动测量方式时，读数超过3999时该指示灯闪烁
欠量程指示灯：当手动或自动测量方式时，读数低于300时该指示灯闪烁
常用电子仪器使用
常用电子仪器使用电子仪器指的是通过电子技术实现功能的仪器设备，广泛应用于各个领域，如通信、测量、控制、医疗等。
本文将介绍几种常用的电子仪器及其使用方法。
1.示波器示波器是一种用于测量电信号波形的仪器。
它通过对电信号进行放大、显示和存储，使得我们可以观察到信号的振幅、频率、相位等特征。
常见的示波器有模拟示波器和数字示波器，后者更为常用。
使用示波器时，首先将待测信号接入示波器的输入端，选择适当的测量通道和垂直灵敏度，然后触发示波器以捕捉所需波形。
2.频谱分析仪频谱分析仪是一种用于分析信号的频谱特性的仪器。
它可以将信号分解为不同频率成分，并显示其幅度和相位信息。
频谱分析仪广泛用于信号处理、无线通信、音频分析等领域。
使用频谱分析仪时，首先将待测信号接入频谱分析仪的输入端，选择适当的分析方式和频率范围，然后触发分析仪以获得频谱信息。
3.信号发生器信号发生器是一种产生各类信号的仪器。
它可以输出不同类型的信号，如正弦波、方波、脉冲波等，并具有调频、调幅、调相等功能。
信号发生器通常用于测试和校准其他仪器，如示波器、频谱分析仪等。
使用信号发生器时，选择所需的信号类型和参数，然后将输出信号接入被测设备进行测试。
4.逻辑分析仪逻辑分析仪是一种用于分析数字逻辑信号的仪器。
它可以捕获和分析数字信号的时序关系，帮助排查数字电路的故障。
逻辑分析仪通常具有多个输入通道，可以同时捕获多路信号，并提供触发功能以捕获特定事件。
使用逻辑分析仪时，首先将需要分析的数字信号接入逻辑分析仪的输入通道，然后设置触发条件和相关参数，最后启动分析。
5.电源供应器电源供应器是一种用于提供电源给其他设备的仪器。
它可以产生稳定的直流电压或交流电压，并具有可调的电压和电流输出。
电源供应器通常用于电子设备的测试和调试，以及实验室中各种实验的电源供应。
使用电源供应器时，首先设置所需的输出电压和电流，并确保与被供应设备的匹配，然后将输出接入被供应设备进行供电。
《常用电子仪器使用》课件
选择波形和频率
根据需要测试的设备和测试目的，选择合适的波形和频率 。可以通过调节面板上的旋钮或按键来实现。
启动和停止信号发生器
按下信号发生器的启动按钮，开始产生信号；按下停止按 钮，停止产生信号。
信号发生器在电路测试和调试中的应用
01
测试电路性能
使用信号发生器可以产生各种波形信号，以便对电路的性能进行测试和
万用表的使用方法
总结词
掌握万用表的使用方法
详细描述
在使用万用表之前，需要先选择合适的量程，并根据被测电路的性质选择合适的测量方 式（如直流测量或交流测量）。在测量时，应将万用表的红笔接被测电路的正极，黑笔 接负极。对于电压、电流的测量，应保证表笔与被测电路的良好接触，避免产生误差。
在测量电阻时，应先进行欧姆调零，以保证测量精度。
万用表在电子制作和维修中的应用
要点一
总结词
要点二
详细描述
了解万用表在电子制作和维修中的具体应用
在电子制作和维修中，万用表主要用于检测电路中的电压 、电流和电阻等参数，以便对电路的工作状态进行评估。 例如，在维修家电时，可以使用万用表检测电路板上的元 件是否正常工作；在制作电子作品时，可以使用万用表检 测电路的连接是否良好，以及元件的参数是否符合要求。 此外，万用表还可以用于调试电路、排除故障等。
信号发生器的功能
信号发生器主要用于产生各种波形信号，如正弦波、方波、 三角波等，以便进行各种电子设备和系统的测试、调试和校 准。
信号发生器的使用方法
连接电源和输出线
将信号发生器的电源线连接到合适的电源，并确保电源电 压在规定范围内。同时，将输出线连接到需要测试的设备 或测试点。
调节幅度和偏置
根据需要测试的设备和测试目的，调节信号发生器的幅度 和偏置参数。幅度和偏置参数的调节也可以通过面板上的 旋钮或按键来实现。
常用电子仪器的使用
系数测试仪等。 (6)数字电路特性测试仪:包括逻辑笔、逻辑分析仪等。
上一页 下一页 返回
2.1电子仪器的分类
20世纪70年代起.微处理器开始用于电子仪器.制成“智能仪 器”。智能仪器具有自动化测试功能.它能够进行自动测试、 分析并显示测试结果。智能仪器虽然先进.但它还不能完全取 代传统的电子仪器.因为并非所有场合都需要自动化测试。在 实际工作中.只有在需要大量重复或快速测试的情况下.使用智 能仪器才有意义。其他场合大量使用的仍是传统的通用仪器 因此熟练掌握传统的通用仪器的使用技术是十分重要的。
步骤如下: ①将信号输入至CH1或CH2.将垂直方式置选用的通道。
上一页 下一页 பைடு நூலகம்回
2.2常用电子仪器的介绍与使用
②设置电压衰减器并观察波形.使被显示的波形幅度在5格左 右.将衰减微调顺时针旋足(校正位置)。
③调整触发电平.使波形稳定。 ①调整扫描速度控制器.使屏幕显示至少一个波形周期。 ⑤调整垂直移位.使波形的底部在屏幕中的某一水平坐标上.
开关按入“CH1”或“CH2”.此时选中的通道信号有效.被测信 号可从通道端口输入。
上一页 下一页 返回
2.2常用电子仪器的介绍与使用
当需要同时观察两路信号时.将“MODE”开关置交替 “ALT".该方式使两个通道的信号交替显示.交替显示的频率 受扫描周期控制。当扫速在低速挡时.交替方式的显示将会出 现闪烁.此时将开关置连续"CHOP”位置;当需要观察两路信号 的代数和时.将“MODE”开关置"ADD”位置.在选择该方式时. 两个通道的衰减设置必须一致.将“CH2 INVERT"按入.可得 到两个信号相加的显示。
电工电子学实验报告常用电子仪器的使用
电工电子学实验报告常用电子仪器的使用电工电子学是电工领域中一门重要的基础课程，涉及到电路分析、电子元器件、电子设备、电子控制等内容。
在进行电工电子实验时，常常需要使用各种电子仪器来测量、控制和分析电路中的电压、电流和信号等参数。
下面将介绍几种常用的电子仪器及其使用方法。
1. 示波器（Oscilloscope）示波器是电子实验中最常用的仪器之一、它用来显示电路中的电压波形，并能够实时监测电路中的信号。
示波器的使用方法如下：a.将示波器的红外线探头连接到电路中需要测量的信号源上。
b.调节示波器的触发模式和触发电平，以获得稳定的波形。
c.调节示波器的时间和电压刻度，以适应被测量信号的幅值和周期。
d.调节示波器的触发延迟和扫描速度，以观察和分析波形。
多用表是一种广泛用于电子实验中的测量仪器。
它可以测量电压、电流、电阻和频率等参数。
多用表的使用方法如下：a.将多用表的红黑表笔正确连接到要测量的电路上。
b.选择合适的测量量程和测量模式。
c.将多用表的表头旋钮调节到零位，以校准多用表。
d.读取多用表上显示的数值，根据需要进行进一步的计算和分析。
3. 功率电源（Power Supply）功率电源用来提供稳定的直流电压或交流电压给实验电路供电。
功率电源的使用方法如下：a.将功率电源的正负极正确连接到实验电路中。
b.调节功率电源的输出电压和电流，以满足实验需求。
c.注意电路的电流和功率是否在功率电源的额定范围内。
4. 频率计（Frequency Counter）频率计用来测量电路中信号的频率。
a.将频率计的输入端连接到要测量的信号源上。
b.设置频率计的测量范围和分辨率。
c.读取频率计上显示的频率数值。
除了以上介绍的仪器外，还有逻辑分析仪、信号发生器、信号处理器等在电工电子实验中常用的仪器。
这些仪器的使用方法各有不同，需要根据实际情况进行具体操作。
总结起来，电工电子学实验中常用的电子仪器包括示波器、多用表、功率电源和频率计等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用电子仪器的使用
电子仪器在我们的日常生活和工作中起着重要的作用。
它们帮助我们进行测量、控制和调试各种电子设备。
本文将介绍几种常用的电子仪器及其正确的使用方法。
一、数字万用表
数字万用表是一种用于测量电流、电压和电阻的仪器。
正确使用数字万用表需要注意以下几点：
1. 选择正确的量程：根据被测电压、电流或电阻的预估值，选择合适的量程。
如果选择过小的量程，测量结果可能会超出量程而导致错误。
2. 将红表笔连接到测量电压或电流的正极，将黑表笔连接到负极，确保正确的极性。
3. 读取测量值时，注意小数点的位置和单位。
如果测量结果带有单位，应将其附加在测量值后面。
二、示波器
示波器用于检测和显示电信号的波形。
正确使用示波器需要遵循以下步骤：
1. 连接被测电路：将电路的信号源连接到示波器的输入端口上。
2. 调节水平和垂直缩放：根据被测信号的幅度和频率，适当调整示波器的水平和垂直缩放，使得波形能够完整地显示在屏幕上。
3. 观察和分析波形：通过观察示波器屏幕上的波形，可以了解信号
的形状、幅度、频率以及任何可能的干扰或失真。
三、信号发生器
信号发生器可以产生不同频率和幅度的电信号。
正确使用信号发生
器需要注意以下事项：
1. 设置频率和幅度：根据需要，设置适当的频率和幅度。
确保选择
的频率和幅度在被测电路的工作范围内。
2. 连接到被测电路：将信号发生器的输出端口连接到被测电路，确
保连接正确并紧固。
3. 观察输出信号：通过示波器等其他仪器观察信号发生器产生的输
出信号。
可以检查信号的频率、幅度和波形是否与预期一致。
四、频谱分析仪
频谱分析仪用于将信号分解为不同频率的成分，并显示其幅度。
正
确使用频谱分析仪需要遵循以下步骤：
1. 连接信号源：将被测信号源连接到频谱分析仪的输入端口上。
2. 设置频谱范围：根据被测信号的频率范围，设置适当的频谱范围。
确保所设置的范围包含所需观察的频率成分。
3. 观察频谱分析结果：通过频谱分析仪的显示屏观察信号的频谱成
分和其幅度。
可以检查信号的频率分布和任何可能的杂散信号。
总结
电子仪器的正确使用对于准确测量和调试电子设备至关重要。
无论
是使用数字万用表、示波器、信号发生器还是频谱分析仪，我们应该
遵循相应的使用步骤和注意事项，以保证测量结果的准确性和可靠性。
通过掌握这些常用电子仪器的正确使用方法，我们能够更好地应对各
种电子设备的维修和调试工作。
