(完整word版)模板支撑体系计算书
建设工程高大模板支撑系统计算书
主体工程模板支撑系统验算验算内容：负三层：侧墙0.9m，顶板1.1m；负二层：侧墙0.7m，顶板0.4m ；负一层：侧墙0.7m，顶板1.1m；大尺寸截面梁：负三层顶纵梁1.4*2.3m；大尺寸截面柱：31轴KZ1 800*1100mm；荷载叠加验算：负一层荷载叠加至负二层。
依据住房与城镇建设部下发《建设工程高大模板支撑系统施工安全监督管理导则》1.3条：“本导则所称高大模板支撑系统是指建设工程施工现场混凝土构件模板支撑高度超过8m，或搭设跨度超过18m，或施工总荷载大于15kN/㎡，或集中线荷载大于20kN/m的模板支撑系统。
”规定，本工程模板支撑系统中：主体结构支模跨度为9.3m；负二层支模高度7.22m；负三层顶板仅混凝土恒载已达27.5KN；均属于《管理导则》规定的“高支模”系统。
本计算书将对以上“高支模”系统进行验算，详见验算内容章节。
一、计算依据《建筑结构荷载规范》（GB50009—2001）《建筑施工模板安全技术规范》（JGJ 162—2008）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130—2001）《钢结构设计规范》（GB50017）《混凝土结构设计规范》（GB50010）、《建筑施工安全检查标准》（JGJ59）、成都地铁7号线土建1-1标城北客运中心站工程施工图设计—城北客运中心站主体结构二、验算部位1、负三层顶板2、负二层顶板3、负一层顶板4、侧墙5、大尺寸截面梁（截面高度≥500mm）6、框架柱7、荷载叠加验算三、验算内容1、负三层顶板：板厚1100mm，支模高度7.11m，搭设跨度9.3m（1）、拟采用模板支撑系统形式模板：竹胶板，t=15mm，平面尺寸1120×2240（单位：mm）；抗弯强度允许值[σ1]＝12.9MPa；肋背方木：红松木，截面尺寸50㎜×100㎜；间距250mm，抗弯强度允许值[σ2]＝13MPa；顶托肋背：￠48×3.5钢管，双肢布置，间距900mm，Q235钢抗弯强度允许值[f]=205MPa；支撑系统：碗扣式钢管脚手架，采用￠48×3.5钢管；平面间距900mm×900mm，步距600mm；Q235钢抗弯强度允许值[f]=205MPa；附图：负三层模板支撑示意图（2）、荷载及组合模板及支架自重：0.75KN/m3；0.75×7.11=5.33 KN/ m2混凝土自重：25KN/ m3； 25×1.1=27.5KN/ m2钢筋自重：1.7KN/m 3； 1.9×1.1=1.87KN/ m 2 施工人员及设备荷载：2.5KN/ m 2 计算荷载组合：q=1.2恒载+1.4活载q=（5.33+27.5+1.87）×1.2+2.5×1.4=45.1KN/ m 2 (3)、验算1）、模板验算（取0.9m ×0.25计算单元验算） 受力简图q=45.1×0.9=40.6KN/m l=0.25-0.05=0.2mKNm ql 2.082.06.408M 22＝⨯==35221038.36015.09.06W m bh －＝⨯⨯==[]MPa MPa W M 9.129.51038.32.015=<⨯==σσ＝－ 2）、肋背方木验算（按简支梁计算，验算最大弯矩） 受力简图q=45.1×0.2=9.02KN/m l=0.9mqqKNm ql 9.09.002.9125.08/1M 22＝⨯⨯==35-22103.861.005.06W m bh ⨯⨯==＝[]MPa MPa W M 137.9103.89.025=<⨯==σσ＝－ 3）、顶托肋背验算（按简支梁计算，取最不利荷载） 附图：P=45.1×0.9×0.9/4=9.1KN L=0.9mKNm PL 29.01.925.025.0M ＝⨯⨯==36444141008.54841480982.00982.0W m d d d －＝⨯-=-=[]MPa MPa W M 2058.1961008.522236=<⨯⨯==σσ＝－ 4）、立杆稳定性验算 （1）、整架稳定性计算P PP整架转化为单根立杆稳定计算的荷载设计值计算公式mc Af N γϕ'••=9.0 ）钢材抗压强度设计值（Mpa f c -查表得，根据长细比轴心受压杆件稳定系数λϕ-；l 0=h+2a=1.2m ；i=1.58cm ；λ=75.9，φ=0.744杆件的计算截面面积-A A=4.89cm 2－材料的附加强度系数mγ'KNA f N m c 1.5259.19.01089.4744.0102059.046=⨯⨯⨯⨯⨯='••=－γϕ单根杆所受荷载N KN <⨯⨯='5.369.09.01.45N ＝=52.1KN (2)、单肢立杆稳定性μ1w 取最大值μ1w =2.424，l 0=μ1w ×h=1.45m ；i=1.58cm ；λ=92，φ=0.649KN A f N m c 6.4559.19.01089.4649.0102059.046=⨯⨯⨯⨯⨯='••=－γϕN KN <⨯⨯='5.369.09.01.45N ＝=45.6KN 5）、立杆底座和地基承载力验算 （1）、立杆底座验算 计算公式：N ≤R bN—上部结构传至立杆底部的轴心力设计值—底座承载力设计值Rb碗口脚手架立杆底托为150×150×10（单位mm）钢板R取40KNb=40KNN=45.1×0.9×0.9=36.5KN< Rb（2）、地基承载力验算：计算公式：N≤K·fk·AdN—上部结构传至立杆底部的轴心力设计值A—立杆基础的计算底面积d—基础承载力标准值fkK—调整系数立杆下设150mm（宽）×50mm（厚）通长方木条。
板模板计算书

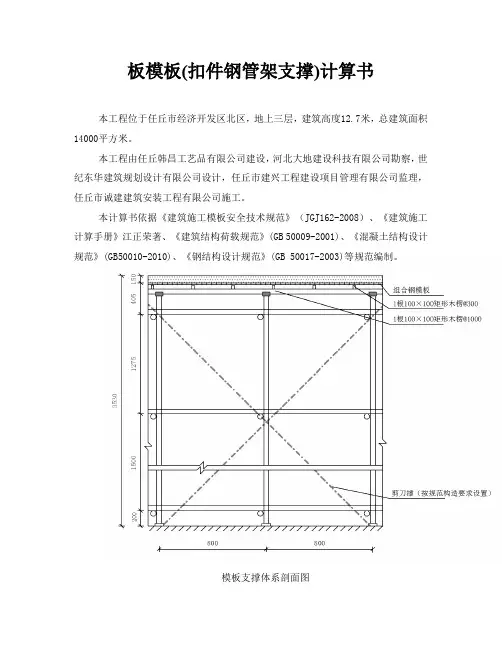

板模板(扣件钢管架支撑)计算书本工程位于任丘市经济开发区北区，地上三层，建筑高度12.7米，总建筑面积14000平方米。
本工程由任丘韩昌工艺品有限公司建设，河北大地建设科技有限公司勘察，世纪东华建筑规划设计有限公司设计，任丘市建兴工程建设项目管理有限公司监理，任丘市诚建建筑安装工程有限公司施工。
本计算书依据《建筑施工模板安全技术规范》（JGJ162-2008）、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》(GB50010-2010)、《钢结构设计规范》(GB 50017-2003)等规范编制。
模板支撑体系剖面图：0.5kN/m2；板底模板自重标准值G1k承受集中荷载的模板单块宽度：300mm；施工人员及设备荷载标准值Q：1k计算模板和直接支承模板的小梁时取2.5kN/m2；计算直接支承小梁的主梁时取0kN/m2；计算支架立柱等支承结构构件时取1.5kN/m2；3.板底模板参数搭设形式为：2层梁顶托承重；(一) 面板参数面板采用模板宽300面板厚2.30钢面板；厚度：2.3mm；抗弯设计值fm：205N/mm2；弹性模量E：206000N/mm2；(二) 第一层支撑梁参数材料：1根100×100矩形木楞；间距：300mm；木材品种：东北落叶松；弹性模量E：10000N/mm2；抗压强度设计值fc：15N/mm2；抗弯强度设计值fm：17N/mm2；抗剪强度设计值fv：1.6N/mm2；(三) 第二层支撑梁参数材料：1根100×100矩形木楞；木材品种：东北落叶松；弹性模量E：10000N/mm2；抗压强度设计值fc：15N/mm2；抗弯强度设计值fm：17N/mm2；抗剪强度设计值fv：1.6N/mm2；4.地基参数模板支架放置在地面上，地基土类型为：碎石土；地基承载力标准值：650kPa；立杆基础底面面积：0.25m2；地基承载力调整系数：0.8。
模板计算书002
**省道工程墩柱模板计算书一、计算依据1.模板支撑体系尺寸模板竖肋间距: 300(mm)后横肋间距: 1000(mm)对拉螺栓间距: 1000 (mm)2、混凝土参数混凝土浇筑高度: 4 (m)每模混凝土数量：24m3混凝土浇筑速度: 2m/小时混凝土浇筑温度: 20 (℃)混凝土坍落度: 140～160 (mm)3.材料参数模板面板：δ=6mm钢模板。
模板纵肋：[10槽钢模板横肋：[20槽钢:对拉螺栓：M22螺栓法兰：δ12×80钢板二、荷载计算1、水平荷载统计根据路桥混凝土的施工条件计算混凝土侧压力如下：1.新混凝土对模板的水平侧压力标准值按照《路桥施工计算手册》新浇混凝土对模板侧面压力，可按下列公式计算，得最小值：KF⋅h⋅=γ当v/T≤0.035时：h=0.22+24.9v/T当v/T＞0.035时：h=1.53+3.8v/T式中 F------新浇筑混凝土对模板的最大侧压力（KN/m2）。
γ------混凝土的重力密度（kN/m3）钢筋混凝土取25kN/m3。
T------混凝土的温度（20°C）。
V------混凝土的浇灌速度（m/h）；现场提供的浇筑速度不大于为2 m/h。
------外加剂影响修正系数，不掺外加剂时取 1.0；掺缓凝外加剂K1取1.2，该工程取1.2。
------混凝土坍落度影响系数，当坍落度小于100mm时，取 1.10K2不小于100mm，取1.15。
本计算方案以混凝土坍落度高度为180mm，取1.15。
v/T=2/20=0.1＞0.035h=1.53+3.8v/T=1.91mKF=γ⋅h⋅=1.2*25*1.91=57. 3kN/m2F=53.3kN/ m2作为模板水平侧压力的标准值。
2.倾倒混凝土时产生的水平荷载标准值考虑倾倒混凝土产生的水平活载荷标准值取值4KN/m2（泵送混凝土）3.振捣混凝土时产生的水平荷载标准值振捣混凝土时产生的水平荷载标准值取值4KN/m2（作用范围在新浇筑的混凝土侧压力的有效压头高度之内）。
高大模板计算书
附件某综合大楼高大模板支撑体系计算书目录（一）梁板混合支撑体系计算〔KL120及KL121截面300㎜×2600㎜、板厚150〕 (1)（二）梁支撑体系计算〔KL411及KL604截面400㎜×1600㎜〕 (13)（三）梁支撑体系计算〔WKL702截面600㎜×2500㎜〕 (20) (24)〔KL416、KL417及KL418截面500㎜×1200㎜、板厚120〕（一）梁板混合支撑体系计算〔KL120及KL121截面300㎜×2600㎜、板厚150〕模板采用18mm厚木胶合板，查《手册》表8-56，取其容许应力[σ]=20÷1.55＝12.9MPa，弹性模量E=6500×0.9＝5850N/mm2；容许抗剪应力[ƒv]＝1.4 N/mm2；梁底模小楞、侧模竖楞均用50×80mm杉木枋，查《计算手册》附表2-42取其容许抗弯应力[σ]=11MPa、容许抗剪应力[ƒv]=1.2MPa，弹性模量E=9000Mpa。
取梁截面为300×2600梁及梁边板带进行计算。
梁侧模竖楞木枋间距为250mm （梁侧板高2.6-0.15＝2.45m，在中间设三道2φ12对拉螺杆，水平间距为500㎜，、底楞木枋间距250㎜（净距200㎜））。
支承梁模架子采用三列φ48×3.5㎜（厚度按3.0㎜计算）钢管脚手架，查《建筑施工扣件式钢管脚手架安全技术规范》，其容许应力[σ]=205MPa，弹性模量E=2.1×105 N/mm2，惯性矩I=π÷64×（484－424）＝1.08×105㎜4，截面积A=424mm2，截面抵抗矩W=π÷32×（484－424）÷48＝4493mm3。
梁立杆间距为450㎜×450mm(即每排设置三根立杆，每隔一排和板支撑通长水平杆连在一起)。
模板支撑体系..

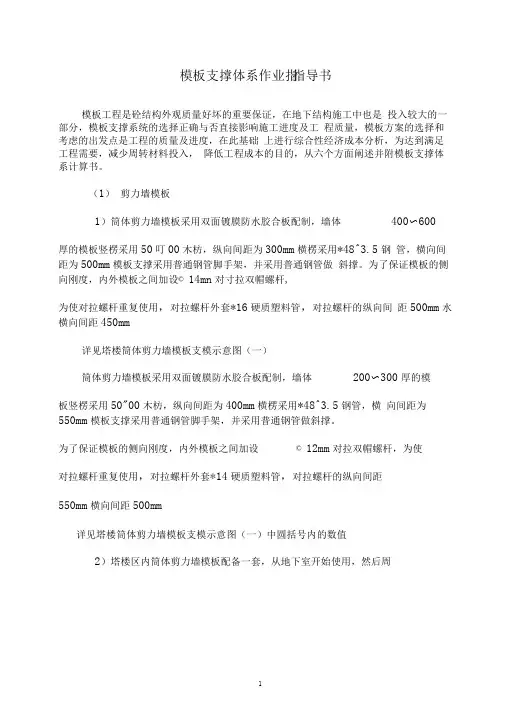

模板支撑体系作业指指导书模板工程是砼结构外观质量好坏的重要保证，在地下结构施工中也是投入较大的一部分，模板支撑系统的选择正确与否直接影响施工进度及工程质量，模板方案的选择和考虑的出发点是工程的质量及进度，在此基础上进行综合性经济成本分析，为达到满足工程需要，减少周转材料投入，降低工程成本的目的，从六个方面阐述并附模板支撑体系计算书。
（1）剪力墙模板1）筒体剪力墙模板采用双面镀膜防水胶合板配制，墙体400〜600厚的模板竖楞采用50叮00木枋，纵向间距为300mm横楞采用*48^3.5钢管，横向间距为500mm模板支撑采用普通钢管脚手架，并采用普通钢管做斜撑。
为了保证模板的侧向刚度，内外模板之间加设© 14mn对寸拉双帽螺杆,为使对拉螺杆重复使用，对拉螺杆外套*16硬质塑料管，对拉螺杆的纵向间距500mm水横向间距450mm详见塔楼筒体剪力墙模板支模示意图（一）筒体剪力墙模板采用双面镀膜防水胶合板配制，墙体200〜300厚的模板竖楞采用50"00木枋，纵向间距为400mm横楞采用*48^3.5钢管，横向间距为550mm模板支撑采用普通钢管脚手架，并采用普通钢管做斜撑。
为了保证模板的侧向刚度，内外模板之间加设© 12mm对拉双帽螺杆，为使对拉螺杆重复使用，对拉螺杆外套*14硬质塑料管，对拉螺杆的纵向间距550mm横向间距500mm详见塔楼筒体剪力墙模板支模示意图（一）中圆括号内的数值2）塔楼区内筒体剪力墙模板配备一套，从地下室开始使用，然后周转到主体结构筒体剪力墙。
3) 模板支设前，所有剪力墙的钢筋绑扎完成并验收通过，安装工程在墙体内的预埋管线埋设完毕，且验收通过。
50*100木枋竖楞 @300(400)mm/、 、 © 14(12)mn 对拉螺杆双面镀膜防水胶合板18厚间距纵向@500(550) mm/ / 横向 450(500)mm塔楼区筒体剪力墙模板支设示意图(一)4) 裙楼区内墙剪力墙模板内墙模板采用双面镀膜防水胶合板配制，模板竖楞采用50% 100木枋,横向间距为400mm 横楞采用*48^3.5钢管，纵向间距为500mm 模板支撑 采用普通钢管脚手架，并采用普通钢管做斜撑。
模板支撑体系计算书范本
模板支撑体系计算
书
1
2020年4月19日
模板支撑体系计算书
计算依据：
1、《建筑施工模板安全技术规范》JGJ162-
2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－
3、《混凝土结构设计规范》GB 50010-
4、《建筑结构荷载规范》GB 50009-
5、《钢结构设计规范》GB 50017-
一、工程属性
二、荷载设计
2
2020年4月19日
三、模板体系设计
设计简图如下：
3
2020年4月19日
平面图
4 2020年4月19日
立面图
四、面板验算
面板类型覆面木胶合板面板厚度t(mm) 14
面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5
面板弹性模量E(N/mm2) 5400
取单位宽度b=1000mm，按三等跨连续梁计算：
W＝bh2/6=1000×14×14/6＝32666.667mm3，I＝bh3/12=1000×14×14×14/12＝228666.667mm4
q1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×
5
2020年4月19日。
模板计算书
模板工程设计计算书结构模板与支撑设计本工程设计混凝土现浇板的厚度为130mm；梁高有1400mm、1350mm、1150mm、800mm、750mm 等。
2#厂房现浇板：（板厚130㎜、层高4.5m）的模板支撑设计1、现浇板的模板支撑体系：模板支撑如下图所示。
木方背椤厚胶合板钢管间距900双向布置钢管竖向间距1200，横向间距离900垫木130板模板支撑构造示意图2、模板支撑设计计算：1）本工程现浇板的模板支撑体系待其砼强度达到设计强度的80%以后拆除。
2）15mm厚木胶合板模板抗弯设计强度fm=23N/mm2,抗剪设计强度fv=1.4N/mm2,E=5000MPa;50×100mm木方背楞抗弯设计强度fm=15N/mm2,抗剪设计强度fv=1.3N/mm2,E=10000Mpa。
钢管采用φ48×3.5㎜普通钢管。
3）、模板支撑的设计与计算：（1）、荷载计算15mm厚木胶合板模板自重 1.2×300=360N/m2现浇砼重力 1.2×0.13×25000=3900N/m2钢筋自重荷载 1.2×1100=1320N/m2振捣荷载 1.4×2000=2800 N/m2上述荷载合计：8080 N/m2计算模板及模板木方施工荷载取值：1.4×2500=3500N/m2 计算钢管托楞均布施工荷载取值：1.4×1500=2100N/m2 计算立柱均布施工荷载取值： 1.4×1000=1400N/m2因而取荷载值分别为：11580N/m2 10580N/m2 10080N/m2 （2）、胶合板模板受力验算现浇板木胶合板模板受力计算按两等跨梁进行计算： 抗弯强度验算取1m 宽板带q=11580×1=11.58KN/mmm q bh f l fbh ql WM ql M m 77158.11615100082368618/18/122222max =⨯⨯⨯⨯=⨯≤≤===σ按剪应力验算mmq bhf l f bhql bh V qlV v v224558.1133.115100043443232/1max =⨯⨯⨯⨯=≤≤===τ按挠度验算[]mm qEIl lEI l q 36058.1120051510001215000384200538420038453334,=⨯⨯⨯⨯⨯⨯=⨯⨯≤=≤=ωω现浇板木胶合板模板跨度，即50×100木方背楞间距取350mm. （3）、50×100mm 木方背楞受力验算50×100㎜木方背楞搁置在钢管大横杆上，现进行木方背楞受力验算。
模板支撑体系计算书
模板支撑体系计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工模板安全技术规范》JGJ162-20083、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20114、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计规范》GB 50017-2003一、工程属性模板设计平面图模板设计立面图四、面板验算W＝bh2/6=1000×13×13/6＝28166.667mm3，I＝bh3/12=1000×13×13×13/12＝183083.333mm4承载能力极限状态q1＝γ0×[1.35×(G1k+(G2k+G3k)×h)+1.4×φc×(Q1k+ Q2k)]×b=1×[1.35×(0.1+(24+1.1)×0.4)+1.4×0.9×2.5]×1=16.839kN/m正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h))×b =(1×(0.1+(24+1.1)×0.4))×1＝10.14kN/m计算简图如下：1、强度验算M max＝q1l2/8＝16.839×0.252/8＝0.132kN·mσ＝M max/W＝0.132×106/28166.667＝4.671N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝5ql4/(384EI)=5×10.14×2504/(384×10000×183083.333)=0.282mmν＝0.282mm≤[ν]＝L/400＝250/400＝0.625mm满足要求！五、小梁验算101k2k3k c1kQ2k)]×b=1×[1.35×(0.3+(24+1.1)×0.4)+1.4×0.9×2.5]×0.25＝4.277kN/m 因此，q1静＝γ0×1.35×(G1k+(G2k+G3k)×h)×b=1×1.35×(0.3+(24+1.1)×0.4)×0.25＝3.49kN/mq1活＝γ0×1.4×φc×(Q1k + Q2k)×b=1×1.4×0.9×2.5×0.25＝0.787kN/m 计算简图如下：1、强度验算M1＝0.125q1静L2+0.125q1活L2＝0.125×3.49×0.92+0.125×0.787×0.92＝0.433kN·m M2＝q1L12/2=4.277×0.32/2＝0.192kN·mM max＝max[M1，M2]＝max[0.433，0.192]＝0.433kN·mσ=M max/W=0.433×106/42667=10.15N/mm2≤[f]=15.444N/mm2满足要求！2、抗剪验算V1＝0.625q1静L+0.625q1活L＝0.625×3.49×0.9+0.625×0.787×0.9＝2.406kNV2＝q1L1＝4.277×0.3＝1.283kNV max＝max[V1，V2]＝max[2.406，1.283]＝2.406kNτmax=3V max/(2bh0)=3×2.406×1000/(2×40×80)＝1.128N/mm2≤[τ]=1.782N/mm2满足要求！3、挠度验算q＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.3+(24+1.1)×0.4))×0.25＝2.585kN/m挠度,跨中νmax＝0.521qL4/(100EI)=0.521×2.585×9004/(100×9350×170.667×104)＝0.554mm≤[ν]＝L/400＝900/400＝2.25mm；悬臂端νmax＝ql14/(8EI)=2.585×3004/(8×9350×170.667×104)＝0.164mm≤[ν]＝2×l1/400＝2×300/400＝1.5mm满足要求！六、主梁验算q1＝γ0×[1.35×(G1k+(G2k+G3k)×h)+1.4×φc×(Q1k+ Q2k)]×b=1×[1.35×(0.5+(24+1.1)×0.4)+1.4×0.9×2.5]×0.25＝4.345kN/mq1静＝γ0×1.35×(G1k+(G2k+G3k)×h)×b＝1×1.35×(0.5+(24+1.1)×0.4)×0.25＝3.557kN/mq1活＝γ0×1.4×φc×(Q1k + Q2k)×b ＝1×1.4×0.9×2.5×0.25＝0.787kN/mq2＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.5+(24+1.1)×0.4))×0.25＝2.635kN/m承载能力极限状态按二等跨连续梁，R max＝1.25q1L＝1.25×4.345×0.9＝4.888kN按二等跨连续梁按悬臂梁，R1＝(0.375q1静+0.437q1活)L +q1l1＝(0.375×3.557+0.437×0.787)×0.9+4.345×0.3＝2.814kN主梁2根合并，其主梁受力不均匀系数=0.6R＝max[R max，R1]×0.6＝2.933kN;正常使用极限状态按二等跨连续梁，R'max＝1.25q2L＝1.25×2.635×0.9＝2.964kN按二等跨连续梁悬臂梁，R'1＝0.375q2L +q2l1＝0.375×2.635×0.9+2.635×0.3＝1.68kNR'＝max[R'max，R'1]×0.6＝1.779kN;计算简图如下：主梁计算简图一2、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=0.865×106/4490=192.748N/mm2≤[f]=205N/mm2满足要求！3、抗剪验算主梁剪力图一(kN)τmax=2V max/A=2×6.664×1000/424＝31.436N/mm2≤[τ]=125N/mm2满足要求！4、挠度验算主梁变形图一(mm)跨中νmax=0.974mm≤[ν]=900/400=2.25mm悬挑段νmax＝0.332mm≤[ν]=2×150/400=0.75mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=8.001kN，R2=11.064kN，R3=11.064kN，R4=8.001kN 七、可调托座验算满足要求！八、立杆验算l0=kμ(h+2a)=1×1.1×(1500+2×250)=2200mmλ=l0/i=2200/15.9=138.365≤[λ]=230满足要求！2、立杆稳定性验算考虑风荷载:l0=kμ(h+2a)=1.155×1.1×(1500+2×250)=2541mmλ=l0/i=2541.000/15.9=159.811查表得，φ1=0.277M wd=γ0×φwγQ M wk=γ0×φwγQ(ζ2w k l a h2/10)=1×0.9×1.4×(1×0.024×0.9×1.52/10)=0.006kN·m N d=Max[R1,R2,R3,R4]/0.6+1×γG×q×H=Max[8.001,11.064,11.064,8.001]/0.6+1×1.35×0.15×4=19.25kNf d=N d/(φ1A)+M wd/W＝19.25×103/(0.277×424)+0.006×106/4490=165.266N/mm2≤[σ]=205N/mm2满足要求！九、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=4/4=1≤3满足要求！十、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l a×ωfk=0.9×0.111=0.1kN/m：风荷载作用在支架外侧竖向封闭栏杆上产生的水平力标准值：F wk= l a×H m×ωmk=0.9×1.5×0.163=0.22kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×42×0.1+4×0.22=1.679kN.m参考《规范》GB51210-2016 第6.2.17条：B2l a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l a(g k1+ g k2)+2ΣG jk b j =B2l a[qH/(l a×l b)+G1k]+2×G jk×B/2=42×0.9×[0.15×4/(0.9×0.9)+0.5]+2×1×4/2=21.867kN. m≥3γ0M ok =3×1×1.679=5.038kN.M满足要求！十一、立杆支承面承载力验算11、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表h t0u m =2[(a+h0)+(b+h0)]=2120mmF=(0.7βh f t+0.25σpc，)ηu m h0=(0.7×1×0.992+0.25×0)×1×2120×380/1000=559.409kN≥F1=19.25kNm满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表c cβl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(400)×(300)/(200×100)]1/2=2.449，A ln=ab=20000mm2F=1.35βcβl f c A ln=1.35×1×2.449×11.078×20000/1000=732.657kN≥F1=19.25kN满足要求！。
模板支撑方案及计算书
模板支撑方案及计算书目录1、编制依据 (1)2、工程概况 (1)3、模板及支撑设计.......................................... 1-44、验算书................................................. 4-834.4地下室大梁模板计算书5、模板支撑架的构造要求.................................. 83-846、模板及支撑的安装...................................... 84-857、模板及支撑的拆除...................................... 85-868、安全注意事项 (88)9、应急预案.............................................. 86-9110、施工图 ........................................................................... .................................... 91-9711、检测报告???????????????????????98模板支撑系统专项方案1.编制依据 1.1施工图纸图纸名称 1.2主要规范、规程规范、规程名称砼结构施工质量验收规范建筑施工模板安全技术规范建筑施工扣件式钢管脚手架安全技术规范 1.3施工组织设计施工组织设计名称编制日期编制人规范、规程编号GB50204―2002 J GJ 162-2021 JGJ130-2001 设计单位 2.工程概况本工程位于 ****************************************工程为地下一层、地上二～三层，地上部分建筑高度9.5米。
本工程的主要高大模板部位为:①、第一层24～27轴/G～N轴中庭，高度为10.9m，梁截面最大为350×1300 mm，板厚为100mm。
(完整版)模板支撑体系计算书
模板支撑体系计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 14面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400取单位宽度b=1000mm，按三等跨连续梁计算：W＝bh2/6=1000×14×14/6＝32666.667mm3，I＝bh3/12=1000×14×14×14/12＝228666.6 67mm4q1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×h)+1.4ψc Q2k]×b=0.9×max[1.2×(0.1+(24+1.5)×0.9)+1.4×2，1.35×(0.1+(24+1.5)×0.9)+1.4×0.7×2]×1＝29.77 kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×0.9]×1＝28.006kN/m q1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.764kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.9)]×1＝23.05kN/m计算简图如下：1、强度验算M max＝0.1q1静L2+0.117q1活L2＝0.1×28.006×0.12+0.117×1.764×0.12＝0.03kN·m σ＝M max/W＝0.03×106/32666.667＝0.92N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×23.05×1004/(100×5400×228666.667)＝0.013mm≤[ν]＝L/250＝100/250＝0.4mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R4=0.4q1静L+0.45q1活L=0.4×28.006×0.1+0.45×1.764×0.1＝1.2kNR2=R3=1.1q1静L+1.2q1活L=1.1×28.006×0.1+1.2×1.764×0.1＝3.292kN标准值(正常使用极限状态)R1'=R4'=0.4q2L=0.4×23.05×0.1＝0.922kNR2'=R3'=1.1q2L=1.1×23.05×0.1＝2.536kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=1.2/1＝1.2kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2,R3]/b =Max[3.292,3.292]/1= 3.292kN/m梁底面板传递给右边小梁线荷载：q1右＝R4/b=1.2/1＝1.2kN/m小梁自重：q2＝0.9×1.35×(0.3-0.1)×0.3/3 =0.024kN/m梁左侧模板传递给左边小梁荷载q3左＝0.9×1.35×0.5×(0.9-0.12)=0.474kN/m梁右侧模板传递给右边小梁荷载q3右＝0.9×1.35×0.5×(0.9-0.12)=0.474kN/m梁左侧楼板传递给左边小梁荷载q4左＝0.9×Max[1.2×(0.5+(24+1.1)×0.12)+1.4×2，1.3 5×(0.5+(24+1.1)×0.12)+1.4×0.7×2]×(0.5-0.3/2)/2×1=1.105kN/m梁右侧楼板传递给右边小梁荷载q4右＝0.9×Max[1.2×(0.5+(24+1.1)×0.12)+1.4×2，1.3 5×(0.5+(24+1.1)×0.12)+1.4×0.7×2]×((1-0.5)-0.3/2)/2×1=1.105kN/m左侧小梁荷载q左＝q1左+q2+q3左+q4左 =1.2+0.024+0.474+1.105=2.803kN/m中间小梁荷载q中= q1中+ q2=3.292+0.024=3.317kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =1.2+0.024+0.474+1.105=2.803kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[2.803,3.317,2.803]=3.317kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=0.922/1＝0.922kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2',R3']/b =Max[2.536,2.536]/1= 2.536kN/m梁底面板传递给右边小梁线荷载：q1右'＝R4'/b=0.922/1＝0.922kN/m小梁自重：q2'＝1×(0.3-0.1)×0.3/3 =0.02kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(0.9-0.12)=0.39kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(0.9-0.12)=0.39kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.12)]×(0.5-0.3/2)/2×1=0.61 5kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.12)]×((1-0.5)-0.3/2)/2×1=0 .615kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=0.922+0.02+0.39+0.615=1.947kN/m中间小梁荷载q中'= q1中'+ q2'=2.536+0.02=2.556kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =0.922+0.02+0.39+0.615=1.947kN/m小梁最大荷载q'=Max[q左',q中',q右']=Max[1.947,2.556,1.947]=2.556kN/m为简化计算，按简支梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×3.317×0.52，0.5×3.317×0.32]＝0.149kN·mσ=M max/W=0.149×106/32667=4.569N/mm2≤[f]=11.44N/m m2满足要求！2、抗剪验算V max＝max[0.5ql1，ql2]＝max[0.5×3.317×0.5，3.317×0.3]＝0.995kNτmax=3V max/(2bh0)=3×0.995×1000/(2×40×70)＝0.533N/mm2≤[τ]=1.232N/mm2满足要求！3、挠度验算ν1＝5q'l14/(384EI)＝5×2.556×5004/(384×7040×114.333×104)＝0.258mm≤[ν]＝l1/250＝500/250＝2mmν2＝q'l24/(8EI)＝2.556×3004/(8×7040×114.333×104)＝0.322mm≤[ν]＝2l2/250＝2×300/2 50＝2.4mm满足要求！4、支座反力计算承载能力极限状态R max=[qL1,0.5qL1+qL2]=max[3.317×0.5,0.5×3.317×0.5+3.317×0.3]=1.824kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=1.542kN,R2=1.824kN,R3=1.824kN,R4=1.5 42kN正常使用极限状态R max'=[q'L1,0.5q'L1+q'L2]=max[2.556×0.5,0.5×2.556×0.5+2.556×0.3]=1.406kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=1.071kN,R2'=1.406kN,R3'=1.406kN,R4'=1.071kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48×2.7主梁计算截面类型(mm) Φ48×2.7主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.12主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 9.891、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.141×106/4120=34.284N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝3.366kNτmax=2V max/A=2×3.366×1000/384＝17.532N/mm2≤[τ]=125N/mm2 满足要求！3、挠度验算主梁变形图(mm)νmax＝0.056mm≤[ν]＝L/250＝334/250＝1.336mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.295kN，R2=3.661kN，R3=3.661kN，R4=0.295kN正常使用极限状态支座反力依次为R1'=0.224kN，R2'=2.701kN，R3'=2.701kN，R4'=0.224kN七、2号主梁验算主梁类型钢管主梁截面类型(mm) Φ48×2.7主梁计算截面类型(mm) Φ48×2.7主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.12主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 9.89主梁计算方式三等跨连续梁可调托座内主梁根数 1P＝max[R2，R3]=Max[3.661，3.661]=3.661kN，P'＝max[R2'，R3']＝Max[2.701，2.7 01]=2.701kN1、抗弯验算2号主梁弯矩图(kN·m)σ=M max/W=0.641×106/4120=155.509N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算2号主梁剪力图(kN)V max＝2.38kNτmax=2V max/A=2×2.38×1000/384＝12.394N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算2号主梁变形图(mm)νmax＝1.533mm≤[ν]＝L/250＝1000/250＝4mm满足要求！4、支座反力计算极限承载能力状态支座反力依次为R1=4.942kN，R2=7.871kN，R3=7.871kN，R4=4.942kN立柱所受主梁支座反力依次为R2=7.871/1=7.871kN，R3=7.871/1=7.871kN八、纵向水平钢管验算钢管截面类型(mm) Φ48×2.7钢管计算截面类型(mm) Φ48×2.7钢管截面面积A(mm2) 384 钢管截面回转半径i(mm) 16钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 9.89钢管截面抵抗矩W(cm3) 4.12 钢管抗弯强度设计值[f](N/mm2) 205钢管抗剪强度设计值[τ](N/mm2) 125P＝max[R1，R4]=0.295kN，P'＝max[R1'，R4']＝0.224kN计算简图如下：1、抗弯验算纵向水平钢管弯矩图(kN·m)σ＝M max/W＝0.052×106/4120＝12.531N/mm2≤[f]＝205N/mm2 满足要求！2、抗剪验算纵向水平钢管剪力图(kN)V max＝0.192kNτmax＝2V max/A=2×0.192×1000/384＝0.999N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算纵向水平钢管变形图(mm)νmax＝0.127mm≤[ν]＝L/250＝1000/250＝4mm满足要求！4、支座反力计算支座反力依次为R1=0.398kN，R2=0.634kN，R3=0.634kN，R4=0.398kN同理可得：两侧立柱所受支座反力依次为R1=0.634kN，R4=0.634kN九、可调托座验算荷载传递至立柱方式可调托座2 可调托座承载力容许值[N](kN) 30扣件抗滑移折减系数k c 11、扣件抗滑移验算两侧立柱最大受力N＝max[R1,R4]＝max[0.634,0.634]＝0.634kN≤1×8=8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[R2，R3]＝7.871kN≤[N]=30kN满足要求！十、立柱验算1、长细比验算l0=h=1500mmλ=l0/i=1500/16=93.75≤[λ]=150长细比满足要求！查表得，φ＝0.6412、风荷载计算M w＝0.9×φc×1.4×ωk×l a×h2/10＝0.9×0.9×1.4×0.29×1×1.52/10＝0.074kN·m3、稳定性计算根据《建筑施工模板安全技术规范》JGJ162-2008，荷载设计值q1有所不同：1)面板验算q1＝0.9×[1.2×(0.1+(24+1.5)×0.9)+1.4×0.9×2]×1＝27.162kN/m2)小梁验算q1＝max{1.098+0.9×1.2×[(0.3-0.1)×0.3/3+0.5×(0.9-0.12)]+0.9×[1.2×(0.5+(24+1.1)×0.1 2)+1.4×0.9×1]×max[0.5-0.3/2，(1-0.5)-0.3/2]/2×1，3.01+0.9×1.2×(0.3-0.1)×0.3/3}=3.0 32kN/m同上四～八计算过程，可得：R1＝0.574kN，R2＝7.003kN，R3＝7.003kN，R4＝0.574kN立柱最大受力N w＝max[R1+N边1，R2，R3，R4+N边2]+0.9×1.2×0.15×(31.2-0.9)+M w/l b ＝max[0.574+0.9×[1.2×(0.5+(24+1.1)×0.12)+1.4×0.9×1]×(1+0.5-0.3/2)/2×1，7.003，7. 003，0.574+0.9×[1.2×(0.5+(24+1.1)×0.12)+1.4×0.9×1]×(1+1-0.5-0.3/2)/2×1]+4.909+0.074/1＝11.985kNf＝N/(φA)+M w/W＝11985.215/(0.641×384)+0.074×106/4120＝66.653N/mm2≤[f]＝205 N/mm2满足要求！十一、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.9.7：支架高宽比不应大于3H/B=31.2/20=1.56＜3满足要求，不需要进行抗倾覆验算！十二、立柱支承面承载力验算F1=N=11.985kN1、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：βh=1，f t=0.858N/mm2，η=1，h0=h-20=100mm，u m =2[(a+h0)+(b+h0)]=1500mmF=(0.7βh f t+0.25σpc，m)ηu m h0=(0.7×1×0.858+0.25×0)×1×1500×100/1000=90.09kN≥F1=1 1.985kN满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=7.488N/mm2，βc=1，βl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(1000)×(1350)/(100×450)]1/2=5.477，A ln=ab=45 000mm2F=1.35βcβl f c A ln=1.35×1×5.477×7.488×45000/1000=2491.568kN≥F1=11.985kN 满足要求！Ｑ235A钢管轴心受压构件的稳定系数。
（完整版）模板计算书范本
（完整版）模板计算书范本剪⼒墙计算书：⼀、参数信息1.基本参数次楞(内龙⾻)间距(mm):200；穿墙螺栓⽔平间距(mm):600；主楞(外龙⾻)间距(mm):500；穿墙螺栓竖向间距(mm):500；对拉螺栓直径(mm):M14；2.主楞信息龙⾻材料:钢楞；截⾯类型:圆钢管48×3.5；钢楞截⾯惯性矩I(cm4):12.19；钢楞截⾯抵抗矩W(cm3):5.08；主楞肢数:2；3.次楞信息龙⾻材料:⽊楞；宽度(mm):60.00；⾼度(mm):80.00；次楞肢数:2；4.⾯板参数⾯板类型:⽊胶合板；⾯板厚度(mm):17.00；⾯板弹性模量(N/mm2):9500.00；⾯板抗弯强度设计值f c(N/mm2):13.00；⾯板抗剪强度设计值(N/mm2):1.50；5.⽊⽅和钢楞⽅⽊抗弯强度设计值f c(N/mm2):13.00；⽅⽊弹性模量E(N/mm2):9500.00；⽅⽊抗剪强度设计值f t(N/mm2):1.50；钢楞弹性模量E(N/mm2):210000.00；钢楞抗弯强度设计值f c(N/mm2):205.00；墙模板设计简图⼆、墙模板荷载标准值计算按《施⼯⼿册》，新浇混凝⼟作⽤于模板的最⼤侧压⼒，按下列公式计算，并取其中的较⼩值:其中γ -- 混凝⼟的重⼒密度，取24.000kN/m3；t -- 新浇混凝⼟的初凝时间，可按现场实际值取，输⼊0时系统按200/(T+15)计算，得5.714h；T -- 混凝⼟的⼊模温度，取20.000℃；V -- 混凝⼟的浇筑速度，取2.500m/h；H -- 模板计算⾼度，取3.000m；β1-- 外加剂影响修正系数，取1.000；β2-- 混凝⼟坍落度影响修正系数，取1.000。
根据以上两个公式计算的新浇筑混凝⼟对模板的最⼤侧压⼒F；分别为47.705 kN/m2、72.000 kN/m2，取较⼩值47.705 kN/m2作为本⼯程计算荷载。
现浇混凝土模板的支撑设计计算书
模板的支撑设计计算书●本工程的模板均采用胶合板模板，木方背楞，钢管扣件支撑，配合采用对拉螺栓。
施工荷载 1.4×2500=3500N/m 2 钢筋自重荷载 1.2×1100=1320N/m 2 振捣荷载 1.4×2000=2800 N/m 2合计： 15480 N/m 2mm q bh f l bh W m 80148.156181*********1222=****=*≤(2)按剪应力验算mmq bhf l f bhql bh V ql V v v 201648.1533.118100043443232/1max =****=≤≤===τ （3）按挠度验算mmq EIl lEI ql 487200632.0100200100632.034=⨯⨯=<⨯=ω现浇板木胶合板模板跨度（即70×100mm 木方背楞间距）取400mm. 4）70×100mm 木方背楞受力验算70×100mm 木方背楞搁置在钢管大横杆上，现进行木方背楞受力验算。
（1）按抗弯强度验算上式中q ’=15480×0.4=6.192N/mm（2）)按剪应力验算（3根据以上计算，胶合板木方70×100mm 背楞跨度可取1200mm 。
但模板下钢管扣件支撑，每一扣件抗滑能力约为6500N ，而其上荷载为15480N/m 2，可知如支撑立杆间距布置为600mm×600mm，则扣件承受的力为15480×0.6×0.6=5.57KN<6.5KN，可满足要求。
则木方背楞下，φ48×3.5钢管大横楞及φ48×3.5立杆间距取@600mm ，也即，木方背楞的实际跨度为600mm ，现进行大横杆及立杆验算。
5）木方背楞下φ48×3.5钢管大横杆受力验算作用于钢管横楞上的集中荷载为F=q ×0.6×0.4=4.39KN 则按单跨梁，最大弯距可能为：m KN Fl M ∙=⨯==439.046.039.44max (2) 按挠度验算mmmm F EI l lEI Fl 6008364390400121867101.248200484004853<=⨯⨯⨯⨯=≤≤=ω6）钢管支撑立杆受力验算。
梁板支撑体系计算书
梁板支撑体系计算书一、梁模板计算（以300×900框架梁为例）其传力系统为：现浇砼及施工等荷载、梁底模板、横方木、纵方木、水平钢管、承接层。
1、荷载（底板承受的标准荷载）1）静载模板自重：0.3×0.3＝0.09KN/M钢筋砼自重：0.3×0.9×25＝6.75KN/M钢筋自重：1.5×0.3×0.9＝0.405 KN/M总重：0.09＋6.75＋0.405＝7.25 KN/M2）活载振捣砼动载：2×0.3×0.9＝0.54 KN/M3）竖向设计荷载q＝18.7×1.2＋0.9×1＝23.34 KN/M2、内力计算梁静跨8.8m，因跨度校长，按四跨连梁简化计算，按最不利荷载布置，查《建筑施工手册》附录二附表2-14得：Km＝－0.121；Kv＝－0.62；Kw＝0.967。
另模板底横方木间距在250，查《建筑施工手册》表2-54得18mm胶合模板设计强度Fv＝1.2N/mm2，Fm＝20N/mm2。
弹性模量：E=6500N/mm2。
受力简图如下：①强度验算：M max =2ql K v =-0.121×23.34×0.25²=-0.177KN/m需要截面抵抗矩:W n =mf M =2010177.06⨯=8850mm ³ 选用底板截面为500×18mm ，W n =61bh ²=61×500×18²=27000 mm ³> W n1 可满足要求。
②剪应力验算 V=ql K v =0.62×23.34×0.25=3.62KN剪应力=0.62N/ mm ²< f v =1.2N/mm 2满足要求③刚度验算刚度验算时按标准荷载,同时不考虑振动荷载,所以q=8.04KN/m挠度 ωA =EI ql k m 1004=3418500121650010025004.8967.0⨯⨯⨯⨯⨯⨯=0.45mm <[ω]=400l =400330=0.83mm 可以满足要求。
