triac调光和可控硅调光 -回复

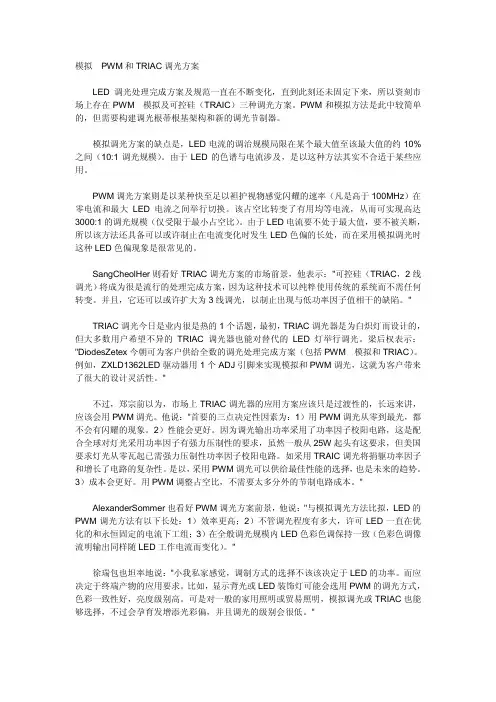

模拟、PWM和TRIAC调光方案
模拟、PWM和TRIAC调光方案LED调光处理完成方案及规范一直在不断变化，直到此刻还未固定下来，所以资刻市场上存在PWM、模拟及可控硅（TRAIC）三种调光方案。
PWM和模拟方法是此中较简单的，但需要构建调光根蒂根基架构和新的调光节制器。
模拟调光方案的缺点是，LED电流的调治规模局限在某个最大值至该最大值的约10%之间（10:1调光规模）。
由于LED的色谱与电流涉及，是以这种方法其实不合适于某些应用。
PWM调光方案则是以某种快至足以袒护视物感觉闪耀的速率（凡是高于100MHz）在零电流和最大LED电流之间举行切换。
该占空比转变了有用均等电流，从而可实现高达3000:1的调光规模（仅受限于最小占空比）。
由于LED电流要不处于最大值，要不被关断，所以该方法还具备可以或许制止在电流变化时发生LED色偏的长处，而在采用模拟调光时这种LED色偏现象是很常见的。
SangCheolHer则看好TRIAC调光方案的市场前景，他表示："可控硅（TRIAC，2线调光）将成为很是流行的处理完成方案，因为这种技术可以纯粹使用传统的系统而不需任何转变。
并且，它还可以或许扩大为3线调光，以制止出现与低功率因子值相干的缺陷。
"TRIAC调光今日是业内很是热的1个话题，最初，TRIAC调光器是为白炽灯而设计的，但大多数用户希望不异的TRIAC调光器也能对替代的LED灯举行调光。
梁后权表示："DiodesZetex今朝可为客户供给全数的调光处理完成方案（包括PWM、模拟和TRIAC）。
例如，ZXLD1362LED驱动器用1个ADJ引脚来实现模拟和PWM调光，这就为客户带来了很大的设计灵活性。
"不过，郑宗前以为，市场上TRIAC调光器的应用方案应该只是过渡性的，长远来讲，应该会用PWM调光。
他说："首要的三点决定性因素为：1）用PWM调光从零到最光，都不会有闪耀的现象。
2）性能会更好。
可控硅调光原理
3. 双向可控硅调光电路分析左图是一个典型的双向可控硅调光器电路，电位器POT1和电阻R1、R2 与电容C2构成移相触发网络，当C2的端电压上升到双向触发二极管D1的阻断电压时，D1击穿，双向可控硅TRIAC被触发导通，灯泡点亮。
调节POT1可改变C2的充电时间常数，TRAIC的电压导通角随之改变，也就改变了流过灯泡的电流，结果使得白炽灯的亮度随着POT1的调节而变化。
POT1上的联动开关SW1在亮度调到最暗时可以关断输入电源，实现调光器的开关控制。
可控硅可控硅一旦被触发导通后，将持续导通到交流电压过零时才会截止。
可控硅承担着流过白炽灯的工作电流，由于白炽灯在冷态时的电阻值非常低，再考虑到交流电压的峰值，为避免开机时的大电流冲击，选用可控硅时要留有较大的电流余量。
触发电路触发脉冲应该有足够的幅度和宽度才能使可控硅完全导通，为了保证可控硅在各种条件下均能可靠触发，触发电路所送出的触发电压和电流必须大于可控硅的触发电压UGT与触发电流I GT的最小值，并且触发脉冲的最小宽度要持续到阳极电流上升到维持电流（即擎住电流I L）以上，否则可控硅会因为没有完全导通而重新关断。
保护电阻 R2是保护电阻，用来防止POT1调整到零电阻时，过大的电流造成半导体器件的损坏。
R2太大又会造成可调光范围变小，所以应适当选择。
功率调整电阻 R1决定白炽灯可调节到的最小功率，若不接入R1，则在POT1调整到最大值时，白炽灯将完全熄灭，这在家庭应用中会造成一定不便。
接入R1后，当POT1调整到最大值时，由于R1的并联分流作用，仍有一定电流给C2充电，实现白炽灯的最小功率可以调节，若将R1换为可变电阻器，则可实现更精确的调节，以确保量产的一致性。
同时R1还有改善电位器线性的作用，使灯光变化更适合人眼的感光特性。
电位器小功率调光器一般都选择带开关的电位器，在调光至最小时可以联动切断电源，这种电位器通常分为推动式（PUSH）和旋转式（ROTARY ）两种。

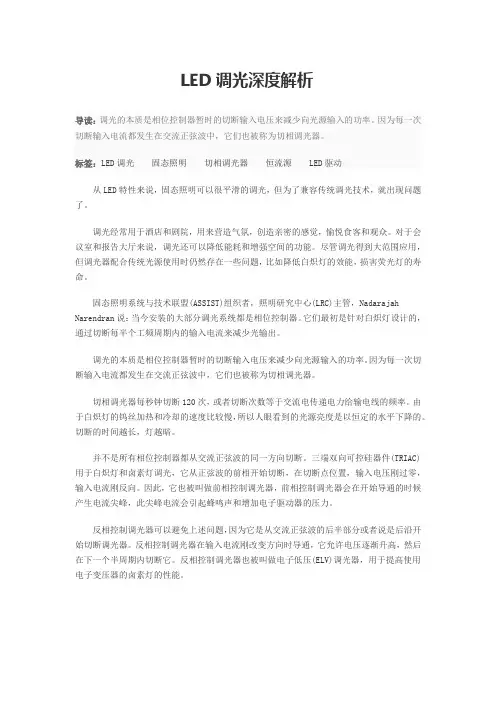

LED调光深度解析
LED调光深度解析导读：调光的本质是相位控制器暂时的切断输入电压来减少向光源输入的功率。
因为每一次切断输入电流都发生在交流正弦波中，它们也被称为切相调光器。
标签：LED调光固态照明切相调光器恒流源LED驱动从LED特性来说，固态照明可以很平滑的调光，但为了兼容传统调光技术，就出现问题了。
调光经常用于酒店和剧院，用来营造气氛，创造亲密的感觉，愉悦食客和观众。
对于会议室和报告大厅来说，调光还可以降低能耗和增强空间的功能。
尽管调光得到大范围应用，但调光器配合传统光源使用时仍然存在一些问题，比如降低白炽灯的效能，损害荧光灯的寿命。
固态照明系统与技术联盟(ASSIST)组织者，照明研究中心(LRC)主管，Nadarajah Narendran说：当今安装的大部分调光系统都是相位控制器。
它们最初是针对白炽灯设计的，通过切断每半个工频周期内的输入电流来减少光输出。
调光的本质是相位控制器暂时的切断输入电压来减少向光源输入的功率。
因为每一次切断输入电流都发生在交流正弦波中，它们也被称为切相调光器。
切相调光器每秒钟切断120次，或者切断次数等于交流电传递电力给输电线的频率。
由于白炽灯的钨丝加热和冷却的速度比较慢，所以人眼看到的光源亮度是以恒定的水平下降的。
切断的时间越长，灯越暗。
并不是所有相位控制器都从交流正弦波的同一方向切断。
三端双向可控硅器件(TRIAC)用于白炽灯和卤素灯调光，它从正弦波的前相开始切断，在切断点位置，输入电压刚过零，输入电流刚反向。
因此，它也被叫做前相控制调光器，前相控制调光器会在开始导通的时候产生电流尖峰，此尖峰电流会引起蜂鸣声和增加电子驱动器的压力。
反相控制调光器可以避免上述问题，因为它是从交流正弦波的后半部分或者说是后沿开始切断调光器。
反相控制调光器在输入电流刚改变方向时导通，它允许电压逐渐升高，然后在下一个半周期内切断它。
反相控制调光器也被叫做电子低压(ELV)调光器，用于提高使用电子变压器的卤素灯的性能。
led可控硅调光芯片
led可控硅调光芯片1.引言1.1 概述概述可控硅调光芯片是一种用于调节光源亮度的重要元器件。
通过调节电流的大小，可控硅调光芯片可以实现对LED灯光的亮度控制，从而满足不同场合对光照强度的需求。
本文将对可控硅调光芯片的原理和应用进行详细介绍，并总结其在光照控制领域中的优势。
同时，我们还将展望可控硅调光芯片未来在技术发展和应用领域的潜力。
在当今社会，可控硅调光芯片已经被广泛应用于家庭照明、商业照明、舞台照明以及汽车照明等领域。
其灵活性和高效性使得LED灯光的亮度可以精确调节，使得光照效果更加舒适和节能。
通过了解可控硅调光芯片的工作原理，我们可以更好地了解其在调光过程中的优势和局限性。
同时，我们也可以探索可控硅调光芯片在未来的发展方向，以及在智能家居、智慧城市等领域中的应用前景。
希望本文能够帮助读者更好地了解和认识可控硅调光芯片，并为相关领域的工程师和研究人员提供参考。
接下来，我们会对可控硅调光芯片的原理进行详细介绍。
1.2 文章结构文章结构部分的内容可以编写为：2. 正文2.1 可控硅调光芯片的原理在本节中，我们将详细介绍可控硅调光芯片的工作原理。
首先，我们将解释可控硅调光芯片是什么以及它是如何控制光亮度的。
然后，我们将探讨可控硅调光芯片的工作原理以及它如何通过改变电压来实现对灯光的调光控制。
最后，我们将讨论可控硅调光芯片的优势和适用范围。
2.2 可控硅调光芯片的应用在这一节中，我们将介绍可控硅调光芯片在实际应用中的各种场景。
首先，我们将讨论可控硅调光芯片在家居照明中的应用，包括灯具的调光功能和灯光效果的个性化定制。
接着，我们将探讨可控硅调光芯片在商业照明中的应用，如办公楼、商场和酒店等场所。
然后，我们将讨论可控硅调光芯片在汽车照明中的应用，包括车内照明和车外照明。
最后，我们将介绍可控硅调光芯片在其他领域中的应用，如舞台灯光、显示器背光和夜间照明等。
通过以上篇幅的介绍，读者将对可控硅调光芯片的原理和应用有一个全面的了解，有助于他们更好地理解和运用可控硅调光芯片技术。
二极管的种类和应用
二极管的种类和应用
二极管是一种最简单的电子器件，它有许多不同的种类和应用。
以下是常见的二极管种类和应用：
1. 散热二极管：用于电源和放大器电路中，可承受高频高功率。
2. 整流二极管：用于电源和电路中，将交流信号转变为直流信号。
3. 可控硅二极管：可控硅二极管也称为Triac，常用于交流电
控制开关、调光和电压调节等应用。
4. 快速恢复二极管：用于高频电路和脉冲电路，具有快速恢复速度。
5. 功率二极管：用于功率放大器、逆变器、电源等高功率电路。
6. 齐纳二极管：用于雷达接收、光电检测和高速开关等应用。
7. 发光二极管（LED）：用于指示灯、显示屏、照明等应用，可以发出不同颜色的光。
8. 光敏二极管（光电二极管）：用于光电传感器、光控开关等应用，可将光信号转化为电信号。
9. 二极管激光：用于激光器和光通信等高功率激光器应用。
除了上述常见的二极管种类外，还有许多其他特殊用途的二极
管，如：微波二极管、电容二极管、变容二极管、太阳能电池等。
LED灯调光时闪烁的问题
L E D灯调光时闪烁的问题 Prepared on 22 November 2020LED灯调光时闪烁的问题及解决方法LED灯调光时闪烁的问题，一般都是回路电流达不到可控硅的维持电流，达不到维持电流有几个原因:1、可控硅导通后，电路由于不是阻性，由于电容，电感，会存在电流振荡，当电流振荡到低于可控硅维持电流后，就可控硅关断，然后重新触发。
2、可控硅导通后，电流会慢慢下降，当下降到可控硅维持电流前，由于这个时间很短，如果后面电路还来不及工作，同样会重启。
3、当输入电压降低时，回路电流也降低，降低到低于可控硅维持电流后，可控硅关断。
可控硅调光原本是应用于白炽灯的，白炽灯的效率很低，所以要得到响应的亮度时需要的功率大，功率大了就意味着电流大，也就是说电流不会小于SCR的维持电流，SCR不会关断，也就没有闪烁的问题。
另外白炽灯是依靠热发光的，而热量是不能瞬时转走的，所以即使有瞬时的中断，发光也不会突然变化。
但LED就不是这样的，同样的亮度，输入功率很小，也就是电流小，很容易低于维持电流一下。
另外LED的反应很快，一没有电流马上就灭掉，所以也容易使人眼感觉到。
找到了TRIAC对LED灯具调光灯闪的原因。
但如何控制和维持这个电流，这才是根本核心技术。
本人在做这方面的研发时，设计了一种电路，完全解决TRIAC对LED灯具调光灯闪的问题。
核心的技术就是找到了如何控制和维持这个电流，使之在导通角最小时，保持稳定。
效率87%，PF大于。
适合各种质量的TRIAC.LED室内照明（1W-25W)可控硅TRIACt调光,如球泡灯系列，PAR灯系列，T8LED日光灯系列等，在欧美国家大部分都是沿用以前老式的可控硅TRIAC灯座来进行调光。
所以要求LED灯具一定要满足TRIAC调光。
如，欧美的LED球泡灯,大部分客户必须要求能配合老式的可控硅TRIAC灯座来进行调光，以便能直接替换白炽灯。
目前，很多人都遇到了麻烦。
解决不了LED灯具在老式的可控硅TRIAC灯座调光时，灯闪、效率低及PF低等困绕的问题。
国半可控硅调光方案--LM3445
输入栅极 信号
逆向电流
2-17
可保留原有 TRIAC 调光器但改用 LED 灯泡的照明系统
可支持 TRIAC 调光器的美国国家半导体 LM3445 LED 驱动器的基本工作原理
可支持 TRIAC 调光器的 LM3445 LED 驱动器: 电路图及结构框图
R1
Triac Dimmer 14 V
L1
L1
R3
BLEEDER COFF ASEN DIM DECODER
4V 750mV 50K 333K C_LIM 1.25V 200uS Fdly 1.25V Toff,max 200uS
R2
Tri-State
6V
DIM Decoder
FILTER1 C1
5KHz OSC/ RAMP
PWM
• 当 BLDR 引脚电压低于 7.21V 的阈值时 -- 即 TRIAC 仍未启动 电流泄放 MOSFET 先导通，给稳压 器提供一个小负载 (230 ohm)。
R1
Triac Dimmer 14 V
BLDR ANGLE DETECT dly
5us 4V
VCC
7.2V
300 230
VCC uvlo 7.66/6.60
THERMAL SHUTDOWN
• 为何必须加设电流泄放电阻? -- 在 Triac 调光器没有启动前，必须为其提供直流 通路，以确保其调控电路可以正常工作 以此来保证前面提到的震荡阻尼和 LM3445 维持导通的效果!!
2-15
利用 TRIAC 调光器调控 LED 亮度的潜在问题
(2) 保持电流不足以将 TRIAC 调光器维持在导电状
态下
• 许多交流/直流 LED 驱动器都加设简单的桥接整流器。当 输入电压波形处于峰值时，驱动器只在一段极短的时间内 取用电源的电流 不会为了维持 TRIAC 调光器的正常导电状态而在每一 周期的其余时间耗用交流电供电干线的电流 !
可控硅的基本工作原理及在调光器中的使用
可控硅的基本工作原理及在调光器中的使用篇一：LED可控硅调光原理及问题LED可控硅调光原理及问题时间：2010-11-19 20:26:44 来源：作者：1.前言如今，LED照明已成为一项主流技术。
LED手电筒、交通信号灯和车灯比比皆是，各个国家正在推动用LED灯替换以主电源供电的住宅、商业和工业应用中的白炽灯和荧光灯。
换用高能效LED照明后，实现的能源节省量将会非常惊人。
仅在中国，据政府*估计，如果三分之一的照明市场转向LED产品，他们每年将会节省1亿度的用电量，并可减少2900万吨的二氧化碳排放量。
然而，仍有一个障碍有待克服，那就是调光问题。
白炽灯使用简单、低成本的前沿可控硅调光器就可以很容易地实现调光。
因此，这种调光器随处可见。
固态照明替换灯要想真正获得成功的话，就必须能够使用现有的控制器和线路实现调光。
白炽灯泡就非常适合进行调光。
具有讽刺意味的是，正是它们的低效率和随之产生的高输入电流，才是调光器工作良好的主要因素。
白炽灯泡中灯丝的热惯性还有助于掩盖调光器所产生的任何不稳定或振荡。
在尝试对LED灯进行调光的过程中遇到了大量问题，常常会导致闪烁和其他意想不到的情况。
要想弄清原因，首先有必要了解可控硅调光器的工作原理、LED灯技术以及它们之间的相互关系。
2.可控硅调光的原理图1所示为典型的前沿可控硅调光器，以及它所产生的电压和电流波形。
图1 前沿可控硅调光器电位计R2调整可控硅(TRIAC) 的相位角，当VC2超过DIAC的击穿电压时，可控硅会在每个AC电压前沿导通。
当可控硅电流降到其维持电流(IH)以下时，可控硅关断，且必须等到C2 在下个半周期重新充电后才能再次导通。
灯泡灯丝中的电压和电流与调光信号的相位角密切相关，相位角的变化范围介于0度(接近0度)到180度之间。
调光存在的问题用于替换标准白炽灯的LED灯通常包含一个LED阵列，确保提供均匀的光照。
这些LED以串联方式连接在一起。
每个LED的亮度由其电流决定，LED的正向电压降约为 V，通常介于 V到 V之间。
双向可控硅的工作原理
双向可控硅的工作原理
双向可控硅（also known as TRIAC，thyristor for alternating current）是一种半导体器件，具有双向可控的整流能力。
它可以对交流电进行控制，实现开关功能。
双向可控硅由两个PN结构的三层器件串联而成。
PN结的中间层称为触发融合区域。
当双向可控硅处于正向电压状态时，上下两个PN结会被反向偏置，导致器件处于关断状态。
在这种状态下，只能流过微小的感应电流。
当控制电压施加在双向可控硅的饱和电压上时，触发融合区域内的电流开始流动。
这会导致PN结发生击穿，并形成一个低阻通道。
此时，双向可控硅进入导通状态，可以传导大电流。
为了关闭双向可控硅，需要通过控制电压将其恢复到正常分离状态。
当控制电压下降到一个阈值以下时，双向可控硅会断开通路，回到关断状态。
通过控制电压的调整，双向可控硅可以实现对交流电的不同部分进行控制。
它常用于调光灯、电动功率控制和电机速度控制等应用中。
需要注意的是，双向可控硅的触发和分离过程是自动的，一旦触发成功，它将一直保持导通状态直到控制电压降低到阈值以下。
所以在使用时需要合理控制触发时机和控制电压。
双向可控硅调光原理
双向可控硅调光原理
双向可控硅（Triac）是一种常见的调光器件，广泛应用于家电、照明
等领域中。
它的调光原理主要是利用了其双向可控的特点。
当正向电压施加在Triac 的门极和主极上时，会激发器件的脉冲电流。
而当负向电压施加时，Triac 会进入关断状态。
而在正向电压处于持续状态时，一段时间后，当同时有一定电流和电压出现时，Triac 就会在零电压点自动触发。
同样的，在一个交流电的周期内，如果在另一端
的半个周期内有类似的事件发生，那么 Triac 将会再次触发。
在照明调光的应用中，双向可控硅一般被安装在灯泡后面。
当进行调
光时，控制器会向 Triac 的门电极发送信号，进而控制电流强度的大小。
由于 Triac 是双向可控的，因此使得灯泡的亮度可以随着信号的
变化而调整。
总之，双向可控硅的调光原理就是利用了其特有的双向可控性来控制
交流电的电流强度，使得家电和照明等产品可以按照用户的需求来调
整亮度和电流大小。
TRIAC调光LED驱动分析解决方案
TRIAC调光LED驱动问题分析解决方案（）对于TRIAC调光LED灯泡，目前最大的问题是在于调光器的兼容性。
由于传统TRIAC调光器是配合数百瓦白炽灯使用的，而LED灯泡通常小于20W ，所以调光器的维持电流在应用于LED灯泡时可能不足，这时TRAIC调光器将关断，导致LED灯闪烁。
先复习下可控硅。
可控硅是可看作1个PNP和1个NPN复合在一起的。
当栅极施加电压使BG2导通，产生基极电流Ib2,放大后输入到BG1的基极做BG2输入，再放大做BG2的基极输入电流，可见这是个正反馈过程，很小的控制电流可使可控硅迅速饱和。
但是当外加电路限制流过可控硅的电流非常小时，BG1和BG2就不能饱和导通，失去正反馈效应，小到一定程度时可使可控硅关断。
这个电流就叫维持电流。
可控硅从截止到导通的电流叫擎柱电流，这个电流一般是维持电流的2-3倍。
在照明应用中，通常使用双向可控硅。
下图是可控硅用于白炽灯调光简单电路，电位器POT1和电阻R1、R2 与电容C2构成移相触发网络，当C2的端电压上升到双向触发二极管D1的阻断电压时，D1击穿，双向可控硅TRIAC被触发导通，灯泡点亮。
调节POT1 可改变C2的充电时间常数，TRAIC的电压导通角随之改变，也就改变了流过灯泡的电流，结果使得白炽灯的亮度随着POT1的调节而变化。
POT1上的联动开关SW1在亮度调到最暗时可以关断输入电源，实现调光器的开关控制。
图1是TRAIC调光器接入灯的电路简图，图2是调光器正常工作时通过调光器后的电压，图3是维持电流不足时调光器后的电压。
添加一个如下图所示的无源泄放电路是保持一定的维持电流最简单的办法。
如果Cb较小，可能使流过TRIAC调光器的电流很小，从而导致调光器关断，引起闪烁。
但是过大的Cb将导致PF变低，Rd中消耗的功率变大。
Rb的选取也很关键，太大或太小的Rb都可能导致调光器关闭。
过大的Rb限制了促发瞬间流过可控硅的电流，如果小于擎柱电流则出现闪烁。
Traic Dimming
Ⅰ.调光原理介绍：1.典型的可控硅调光器原理（据说是市面90%的调光器原理）：其基本原理陈述如下：当220VAC电压加可控硅U1两端时，由于R2,R,C3，组成的RC充电电路有一个充电时间，电容上的电压是从0V开始充电的，并且可控硅U1的驱动极串联有一个DIAC（双向触发二极管，一般是30V左右），因此可控硅可靠截止，此时C3上的电压慢慢上升，上升到30V时，DIAC触发导通，U1驱动极导通，可控硅可靠导通，那么此时可控硅两端的电压瞬间变为零，C3通过R,R2迅速放电，当C3电压跌落到30V以下时DIAC截止，那么可控硅如果通过的电流大于其保持电流，U1继续导通，这个是可控硅基本特性，如果低于保持电流将会截止，那么下一个周期重复上门的讲述；其中非常关键的参数有：A.可控硅的保持电流，目前市面上的一般是7MA到75MA（驱动电流则是7MA到100MA）,导通后可控硅回路的电流必须要大于这个值才能导通，否则会关断；B.RC充电回路，我们知道，C这个值一般是定死的，那么相位是如何调节的呢，就是通过调R，R越大充电时间越长，那么导通时间也越长，那么导通角度也会变得越大，反之导通角度越小。
目前市面上的可控硅一般可以将相位角调节到120度，也就是说可以将180度的正弦波切掉120度角，只剩下60度角波形通过；2.可控硅带不同负载的情形：当可控硅能正常运行的时候，负载不同回路会有什么不同表现呢？Ⅱ.关键参数设计建议：下面重点讲述关键参数设计方法，主PWM部分为普通的单级PFC电气结构，类似于FAN7527,工作在DCM模式，能够实现功率因数，与一般电源控制芯片很大的不同的地方，芯片集成了三个很重要的控制部分：可控硅电流回路保持电路设计；DAMPER回路设计；线性调光系统设计；1.保持回路设计：保持回路电路部分如下主要由RSBLEED,RWBLEED,WEAK BLEEDER CONTROL电路组成，WEAK BLEEDER回路的主要任务是检测整个回路电流，如果电流少于一定值（也就是根据可控硅设定的保持电流大小而定），RWBLEED导通，开始拉电流保持可控硅导通，具体工作时序可以参看如下图：四个阶段分析：T1阶段，由于可控硅没有导通，也就是切相阶段，STRONG BLEEDER ON TIME,开始拉电流；T2阶段，由于可控硅导通，TRIAC ON TIME,这个阶段只要回路里面的电流大于设定值，那么STRONG BLEEDER&WEAK BLEEDER是关断的；T3阶段，可控硅仍然导通，但是如果回路里面的电流少于设定值，WEAK BLEEDER ON TIME,继续保持可控硅导通；T4阶段，可控硅导通，但是一旦STRONG BLEEDER侦测到输入电压低于54V，由于WEAK BLEEDER电阻太大（一般为20K以上），那么STRONG BLEEDER（一般为4K以内）开始拉电流，继续保证可控硅导通；2.DAMPER回路设计为什么要用RDAMPER电阻，RDAMPER电阻不仅可以抗击回路开通瞬间的冲击电流，还可以防止回路中CBUFFER电容充电过快而可控硅意外截止，导致不断重启，但是CBUFFER 选取也有要求，必须折中，先参考如下波形图：A.CBUFFER电容太小，会导致开通瞬间电容很快充电，然而后面的PWM还没有建立，直接导致可控硅保持电流不够，从而导致可控硅关断，就出现上面的左边波形，不断关断重启现象；B.CBUFFER电容是不是越大越好呢，不，电容越大，导致电容上存储的能量越多，就会导致下半个切相波形到来之前，CBUFFER电容放电不及时，电容上存在一定电压，从而导致可控硅不能正常切相；所以CBUFFER电容的大小是要根据实际情况而定，由经验值定最佳；那么RDAMPER电阻是不是随意选取呢？不A.大的RDAMPER会导致两个不好的结果-低效率：大电阻导致消耗在电阻上的功率过大，整机效率偏低；-闪烁：大电阻导致回路充电电流过小，保持电流不够，从而产生闪烁；B．小的RDAMPER会导致两个不好的结果-大的冲击电流；-环路的震荡，不断重启，见上图；所以RDAMPER的取值要考虑到功耗和环路的稳定性折中。
基于UBA2028功率IC的三端双向可控硅(TRIAC)可调光CFL电子镇流器
最 长不重叠 时间为 ７５ ｓ在半 桥频率 为 ４ Ｈ 时 ） ． （ ｏｋ ｚ 。
ＵＢ＾２Ｏ ８ ２
２ Ｔ Ｉ Ｃ 调 光 Ｃ Ｌ镇 流 器 解 决 ＲＡ Ｆ 方 案
２ ０ 年 ６ 旯 ０１
灯 与 照 明
第 ３ 卷 第 ２期 ４
基 于 Ｕ Ａ ０ ８功率 Ｉ 三端 双 向可控 Ｂ ２２ Ｃ的 碹 （ ＲＡ ） Ｔ ＩＣ 可调光 Ｃ Ｌ电子镇流器 Ｆ
祝 大 卫
（ 北京 智千里科 贸有 限公 司， 北京 １０ １ ） ０ ０ ３ 摘 要 ： Ｂ ２２ Ｕ Ａ ０ ８是 一 种 集 成 了可调 光 Ｃ Ｌ控 制 器和 半 桥 ＭＯ Ｆ Ｔ 的 功 率 Ｉ 。该 文 介 绍 了基 于 Ｆ ＳＥ Ｃ
Ｕ Ａ ０ ８的 Ｔ Ｉ Ｃ可调光 Ｃ Ｌ电子镇 流 器的原 理 与设计 。 Ｂ ２２ ＲＡ Ｆ 关 键词 ： Ｂ ２ ２ ； Ｆ Ｕ Ａ ０ ８ Ｃ Ｌ镇 流器 ；Ｒ Ａ Ｔ Ｉ Ｃ调 光 器 ； 电荷 泵
ＴＲＩ ＡＣ ｍ ｍ ａ ｌ Ｄｉ ｂ ｅ ＣＦＬ ｅ ｔ ｏ ｉ ｌ ｓ ｓ ｄ ｏ Ｅｌ ｃ ｒ ｎ ｃ Ｂａ ｌ ｔＢａ ｅ ｎ ＵＢＡ２ ２ ｗｅ Ｃ ａ ０ ８ Ｐｏ ｒ Ｉ
路 。但 是 ， 附加 电路并 不复 杂 ， 外成本 较低 。 额
１ Ｕ Ａ ０ ８功 率 Ｉ Ｂ ２２ Ｃ一般 介 绍
Ｕ Ａ ０８芯片集 成 了 Ｃ Ｌ镇 流器 控制 电路 、 Ｂ ２２ Ｆ 高端 （ ｓ 和低 端 （ Ｓ 驱 动 器 以及 半 桥 高端 和低 端 功 率 Ｈ） Ｌ） ＭＯ Ｆ Ｔ Ｔ １和 Ｔ ２ ， 图 １所示 。芯 片上 的控 制 ＳＥ （Ｒ Ｒ ）如 电路含 有低 压 电源 、 压控 振 荡 器 （ Ｃ 、 热 定 时 器 Ｖ Ｏ） 预
LED调光三种技术
LED调光三技术----模拟、PWM和TRIAC提要：LED调光解决方案及规范一直在不断变化，直到现在还未固定下来，所以现在市场上存在PWM、模拟及可控硅（TRAIC）三种调光方案。
LED调光解决方案及规范一直在不断变化，直到现在还未固定下来，所以现在市场上存在PWM、模拟及可控硅（TRAIC）三种调光方案。
PWM和模拟方法是其中较简单的，但需要构建调光基础架构和新的调光控制器。
模拟调光方案的缺点是，LED电流的调节范围局限在某个最大值至该最大值的约10%之间（10:1调光范围）。
由于LED的色谱与电流有关，因此这种方法并不适合于某些应用。
PWM调光方案则是以某种快至足以掩盖视觉闪烁的速率（通常高于100MHz）在零电流和最大LED电流之间进行切换。
该占空比改变了有效平均电流，从而可实现高达3000:1的调光范围（仅受限于最小占空比）。
由于LED电流要么处于最大值，要么被关断，所以该方法还具有能够避免在电流变化时发生LED色偏的优点，而在采用模拟调光时这种LED色偏现象是很常见的。
关于TRIAC，说法不一：TRIAC调光是业内非常热的一个话题，最初，TRIAC调光器是为白炽灯而设计的，但大多数用户希望相同的TRIAC调光器也能对替代的LED灯进行调光。
观点一：飞兆半导体公司高压IC产品行销经理SangCheol Her表示看好TRIAC调光方案的市场前景，可控硅（TRIAC，2线调光）将成为非常流行的解决方案，因为这种技术可以完全使用传统的系统而不需任何改变。
而且，它还能够扩展为3线调光，以避免出现与低功率因数值相关的缺陷。
”观点二：Cytech产品及设计部工程师徐瑞包认为调制方式的选择不应该决定于LED的功率。
而应决定于终端产品的应用要求。
比如，显示背光或者LED装饰灯可能会选用PWM的调光方式，颜色一致性好，亮度级别高。
但是对于一般的家用照明或者商业照明，模拟调光或者TRIAC也可以选择，不过会产生色偏，并且调光的级别会很低。
LED灯调光时闪烁的问题
LED灯调光时闪烁的问题及解决方法LED灯调光时闪烁的问题，一般都是回路电流达不到可控硅的维持电流，达不到维持电流有几个原因:1、可控硅导通后，电路由于不是阻性，由于电容，电感，会存在电流振荡，当电流振荡到低于可控硅维持电流后，就可控硅关断，然后重新触发。
2、可控硅导通后，电流会慢慢下降，当下降到可控硅维持电流前，由于这个时间很短，如果后面电路还来不及工作，同样会重启。
3、当输入电压降低时，回路电流也降低，降低到低于可控硅维持电流后，可控硅关断。
可控硅调光原本是应用于白炽灯的，白炽灯的效率很低，所以要得到响应的亮度时需要的功率大，功率大了就意味着电流大，也就是说电流不会小于SCR的维持电流，SCR不会关断，也就没有闪烁的问题。
另外白炽灯是依靠热发光的，而热量是不能瞬时转走的，所以即使有瞬时的中断，发光也不会突然变化。
但LED就不是这样的，同样的亮度，输入功率很小，也就是电流小，很容易低于维持电流一下。
另外LED的反应很快，一没有电流马上就灭掉，所以也容易使人眼感觉到。
找到了TRIAC对LED灯具调光灯闪的原因。
但如何控制和维持这个电流，这才是根本核心技术。
本人在做这方面的研发时，设计了一种电路，完全解决TRIAC 对LED灯具调光灯闪的问题。
核心的技术就是找到了如何控制和维持这个电流，使之在导通角最小时，保持稳定。
效率87%，PF大于。
适合各种质量的TRIAC.LED室内照明（1W-25W)可控硅TRIACt调光,如球泡灯系列，PAR灯系列，T8 LED 日光灯系列等，在欧美国家大部分都是沿用以前老式的可控硅TRIAC灯座来进行调光。
所以要求LED灯具一定要满足TRIAC调光。
如，欧美的LED球泡灯,大部分客户必须要求能配合老式的可控硅TRIAC灯座来进行调光，以便能直接替换白炽灯。
目前，很多人都遇到了麻烦。
解决不了LED灯具在老式的可控硅TRIAC灯座调光时，灯闪、效率低及PF低等困绕的问题。
LED照明中TRIAC调光电路的研究与设计
０
ｒ
—
．： ｒ
Ｍ Ｉ＿ Ⅲ
＊ 宰一￡ 占 一 【 ｍ ，ｃ 上； 十
． 上５ ， Ｔ
． ．． ＿．
．
：Ｄ
；●—● ． ．
：
－ ｛ Ｍ２ 匡
ｓ ｈ ａ ｈ ｕｒｅ ｔｉ ｍａｌ ｒｔ ｎ Ｉ Ｈ，ａ ｄ ｉｐｕ ｕ ｒ ｎｔｏ ｃｌａ ｉｎ ｗｈ ｎ ＴＲＩ ｕｃ ｓｔ ｅ ｃ ｒ ｎ ｓｓ ｌｅ ｈａ Ｉ ｎ ｎ ｔｃ ｒｅ ｓ ｉ ｔ ｅ ｌ ｏ ＡＣ ｓｔ ｎ ｄ ｏ ，ｕ ｍａ ｅｙ ｉ ｒ ａｉｅ ｉ ｕｒ ｅ ｎ ｈｉ ｔｌ ｔ ｅ ｌｚ ｓ ｔａ ｈ ｔ ｈｅＴＲＩ ｔ ＡＣ ｍｍｅ ｐｐ ｙ ｎ ｒ ｓｄ ｎｔ ｌＬ ｄｉ ｒａ ｌ ｓｉ ｅ ｉ ｅ ｉ ＥＤ ｉｈ ｉ ． ａ ｌｇ ｔｎｇ Ｋｅ ｒ ： ｙ ｗｏ ｄｓ ＴＲＩ ＡＣ ｍｍｉ ｇ Ｌ Ｄｉ ｎ ； ＥＤ ｇ ｔｎ ； Ｌｉｈ ｉ ｇ ＡＣ—ＤＣ；
调光信号或 Ｐ ＷＭ信 号 ，这需要对原有的室 内照明
线 路进 行改 动 。 基 于传统 白炽 灯 的 Ｔ ＩＣ调 光方 而 ＲＡ 案， 可将 白炽 灯具 直 接 替 换 为 Ｌ Ｄ灯 具 ， Ｅ 它具 有 巨 大 的优 势 ： 用修 改原 有 照 明线 路 即可 实 现 调光 功 不
能， 节省 了室 内照 明改 装成 本和 复 杂度 。
由于 Ｌ Ｄ灯 消耗 功率 小 ， Ｅ 对前 级 电路 呈现 很 大
的阻 抗 ， Ｔ Ｉ Ｃ导通 瞬 间 ， 冲 电 流直 接 对 电路 在 ＲＡ 过
有维持可控硅导通 的电流泄放回路以及防止振荡的
电路处 理 ， 而实 现 对 Ｌ Ｄ 电流 大小 的调 节 ， 终 从 Ｅ 最 实 现对 Ｌ Ｄ亮度 的调 节 。 Ｅ 本文结 合美 国国家半 导体
triac调光和可控硅调光
Triac调光和可控硅调光
Triac调光和可控硅调光是两种常用的调光方法，它们都利用了可控硅的特性来进行电路的控制。
Triac调光是通过控制可控硅的导通角来调节电压的波形，从而实现调光的目的。
这种调光方法可以在不改变交流电频率的情况下，调节交流电的相位角，从而达到调节亮度的效果。
可控硅调光则是一种更加灵活的调光方法，它通过控制可控硅的导通和截止状态来控制电路的通断，从而实现亮度的调节。
与Triac调光不同，可控硅调光可以实现更高的调节精度和更精确的亮度控制。
总的来说，Triac调光和可控硅调光都是通过控制可控硅的导通状态来实现电路控制的，但它们的调节方式和应用场景有所不同。
Triac调光主要用于调节交流电的相位角，而可控硅调光则更加灵活，可以用于各种电路控制和电源管理应用。
可控硅调光电路的限流电阻老烧
可控硅调光电路的限流电阻老烧在可控硅（Triac）调光电路中，限流电阻是一个重要的元件，用于控制电流的大小，以达到调光的目的。
然而，有时候我们会遇到限流电阻老烧的问题，这给我们的电路带来了困扰。
本文将详细介绍可控硅调光电路中的限流电阻问题以及解决方法。
可控硅调光电路是一种常见的家用照明调光方案。
它通过控制可控硅的导通角来调整电路中的电流大小，从而达到调光的效果。
在这种电路中，限流电阻起到了限制电流的作用。
当电路中的电流超过限流电阻所允许的范围时，限流电阻会发生过热现象，甚至烧坏。
那么为什么限流电阻会老烧呢？主要有以下几个原因：1. 电流过大：限流电阻的额定电流是有限的，如果电路中的电流超过了限流电阻的额定电流，就会引起限流电阻过热。
这可能是由于外部负载过大、电源电压不稳定等原因导致的。
2. 环境温度过高：限流电阻在工作过程中会产生一定的热量，如果周围环境温度过高，限流电阻的散热条件会变差，从而导致限流电阻过热。
3. 限流电阻质量差：有些限流电阻的质量不稳定，可能存在一些隐患。
例如，电阻片与引线之间的焊接不牢固，导致接触不良；电阻片材料不合格，导致电阻值发生变化等。
那么如何解决限流电阻老烧的问题呢？以下是一些常用的解决方法：1. 更换限流电阻：如果限流电阻老化严重，已经无法再正常工作，那么我们就需要更换一个新的限流电阻。
在选择新的限流电阻时，我们需要确保其额定电流能够满足电路要求，并且质量可靠。
2. 加强散热：当限流电阻工作时，会产生一定的热量，我们可以通过加强散热措施来降低限流电阻的工作温度。
例如，可以将限流电阻安装在散热片上，增加散热面积；或者使用风扇进行强制风冷等。
3. 检查电路负载：限流电阻的额定电流是有限的，如果电路中的负载过大，超过了限流电阻的额定电流，就会导致限流电阻过热。
因此，我们需要检查电路中的负载是否正常，是否超过了限流电阻的额定电流。
4. 检查电源电压：电源电压的不稳定也可能导致限流电阻老烧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
triac调光和可控硅调光-回复
Triac调光和可控硅调光是两种常用的调光方式，它们在照明和电器控制领域得到广泛应用。
本文将以中括号内的内容为主题，逐步介绍Triac调光和可控硅调光的原理、特点以及应用。
一、Triac调光的原理和特点
Triac（全称为Triode for Alternating Current）是一种可双向导通的晶闸管，可用于交流电的调光控制。
Triac调光的基本原理是通过改变晶闸管的导通角度来控制电流的大小，从而实现调光的功能。
Triac调光的特点如下：
1. 适用于交流电控制：Triac调光器可以对交流电进行调光，而不需要额外的转换电路。
2. 调光范围广：Triac调光器可以实现几乎全范围的调光，从完全关闭到最大亮度。
3. 调光效果平滑：Triac调光器可以实现调光的平滑过渡，没有明显的闪烁或颜色变化。
4. 控制方式简单：Triac调光器可以通过简单的控制电路（如电阻、电容、电感等）来实现调光功能。
5. 成本低廉：Triac调光器的成本相对较低，适用于大规模应用。
二、Triac调光的应用
Triac调光器在照明和电器控制领域有着广泛的应用，下面是一些常见的应用场景：
1. 家庭照明：Triac调光器适用于家庭照明，可以通过调节灯光亮度来创建不同的氛围和场景。
2. 商业照明：商业场所如餐厅、酒店、办公室等也常使用Triac调光器进行照明控制，实现灯光的亮度调节和节能管理。
3. 剧场和演出场所：Triac调光器可以控制舞台灯光的亮度和效果，以实现舞台效果的变换和创造。
4. 展览和博物馆：Triac调光器可以控制展览和博物馆内的照明，以提供适合展品的照明条件，并保护艺术品和文物。
三、可控硅调光的原理和特点
可控硅（SCR，Silicon-controlled Rectifier）是一种通过控制晶闸管的触发角来调控电流的器件。
可控硅调光的原理是通过改变晶闸管的导通时间来控制电流的大小，从而实现调光的效果。
可控硅调光的特点如下：
1. 适用于交流和直流电控制：可控硅调光器既可用于交流电调光，也可用于直流电调光，适用范围更广。
2. 调光范围宽：可控硅调光器可以实现较广的调光范围，从关闭到最大亮度。
3. 调光效果平稳：可控硅调光具有较好的调光效果，调光时没有明显的闪
烁或颜色变化。
4. 控制方式多样：可控硅调光器可以通过多种方式进行控制，例如电位器、触摸调光面板、无线遥控等。
5. 适用于大功率负载：可控硅调光器适用于大功率负载的控制，如高功率LED灯、电动机等。
四、可控硅调光的应用
可控硅调光器在照明和电器控制领域也得到了广泛的应用，下面是一些常见的应用场景：
1. 工业照明：可控硅调光器适用于工业场所的照明控制，能够满足不同照明需求并提高能源利用效率。
2. 商业照明：商业场所如超市、商场、展厅等可以使用可控硅调光器进行照明控制，实现灯光亮度的调节和节能管理。
3. 停车场照明：停车场的照明控制可以使用可控硅调光器，根据不同的环境需求进行灯光亮度的调节。
4. 制造业：在机械制造业中，可控硅调光器可以用于电动机的调速控制，实现生产线的灵活生产和节能改造。
综上所述，Triac调光和可控硅调光是两种常用的调光方式。
Triac调光适用于交流电调光，调光范围广，应用场景多样；而可控硅调光适用于交流和直流电调光，调光效果稳定，适用于大功率负载。
这两种调光方式在不
同的应用场景中都有重要的作用，并为我们提供了灵活和智能的照明和电器控制解决方案。
