三相电路功率的测量实验报告
三相交流电路电压,电流的测量实验报告
三相交流电路电压,电流的测量实验报告三相交流电路电压、电流的测量实验报告一、实验目的1、熟悉三相交流电路的连接方式。
2、掌握三相交流电路中电压和电流的测量方法。
3、理解三相交流电路中电压和电流的关系。
二、实验原理三相交流电源由三个频率相同、幅值相等、相位互差 120°的正弦交流电压源组成。
在三相四线制供电系统中，有三根相线（火线）和一根中性线（零线）。
相线与相线之间的电压称为线电压，相线与中性线之间的电压称为相电压。
在星形连接（Y 形连接）中，线电压是相电压的√3 倍，且线电压超前相应的相电压 30°。
在三角形连接（△形连接）中，线电压等于相电压。
电流的测量可以使用电流表，通过将电流表串联在电路中进行测量。
三、实验设备1、三相交流电源2、交流电压表3、交流电流表4、若干导线5、三相负载（电阻、电感、电容等）四、实验步骤1、按星形连接方式连接三相负载将三相负载的三个端点分别连接到三相交流电源的三根相线上，负载的公共点连接到中性线上。
用交流电压表测量三相电源的相电压和线电压，记录测量值。
用交流电流表测量各相的电流，记录测量值。
2、按三角形连接方式连接三相负载将三相负载依次首尾相连，形成一个闭合的三角形，然后将三角形的三个顶点分别连接到三相交流电源的三根相线上。
用交流电压表测量三相电源的线电压，记录测量值。
用交流电流表测量各相的电流，记录测量值。
3、改变负载的性质（电阻、电感、电容），重复上述步骤，观察电压和电流的变化。
五、实验数据记录与处理1、星形连接｜测量项目｜测量值｜｜｜｜｜相电压 UAN ｜＿____ V ｜｜相电压 UBN ｜＿____ V ｜｜相电压 UCN ｜＿____ V ｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜2、三角形连接｜测量项目｜测量值｜｜｜｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜3、数据分析比较星形连接和三角形连接时的线电压和相电压关系，验证理论推导。

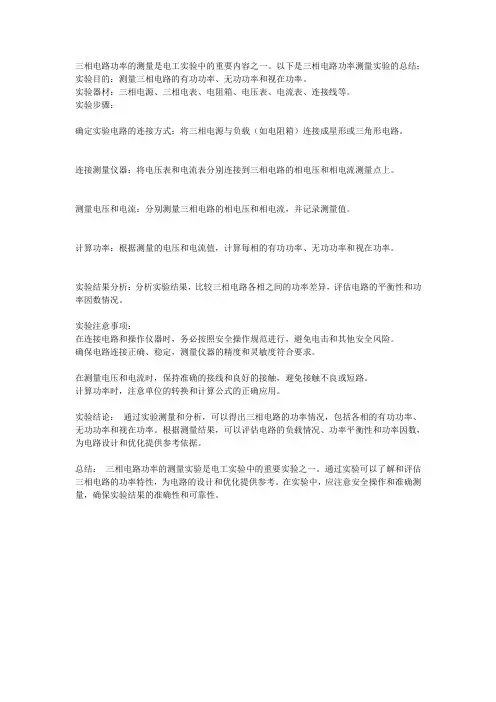

三相电路功率的测量实验总结
三相电路功率的测量是电工实验中的重要内容之一。
以下是三相电路功率测量实验的总结：实验目的：测量三相电路的有功功率、无功功率和视在功率。
实验器材：三相电源、三相电表、电阻箱、电压表、电流表、连接线等。
实验步骤：
确定实验电路的连接方式：将三相电源与负载（如电阻箱）连接成星形或三角形电路。
连接测量仪器：将电压表和电流表分别连接到三相电路的相电压和相电流测量点上。
测量电压和电流：分别测量三相电路的相电压和相电流，并记录测量值。
计算功率：根据测量的电压和电流值，计算每相的有功功率、无功功率和视在功率。
实验结果分析：分析实验结果，比较三相电路各相之间的功率差异，评估电路的平衡性和功率因数情况。
实验注意事项：
在连接电路和操作仪器时，务必按照安全操作规范进行，避免电击和其他安全风险。
确保电路连接正确、稳定，测量仪器的精度和灵敏度符合要求。
在测量电压和电流时，保持准确的接线和良好的接触，避免接触不良或短路。
计算功率时，注意单位的转换和计算公式的正确应用。
实验结论：通过实验测量和分析，可以得出三相电路的功率情况，包括各相的有功功率、无功功率和视在功率。
根据测量结果，可以评估电路的负载情况、功率平衡性和功率因数，为电路设计和优化提供参考依据。
总结：三相电路功率的测量实验是电工实验中的重要实验之一。
通过实验可以了解和评估三相电路的功率特性，为电路的设计和优化提供参考。
在实验中，应注意安全操作和准确测量，确保实验结果的准确性和可靠性。
三相电路的功率测量

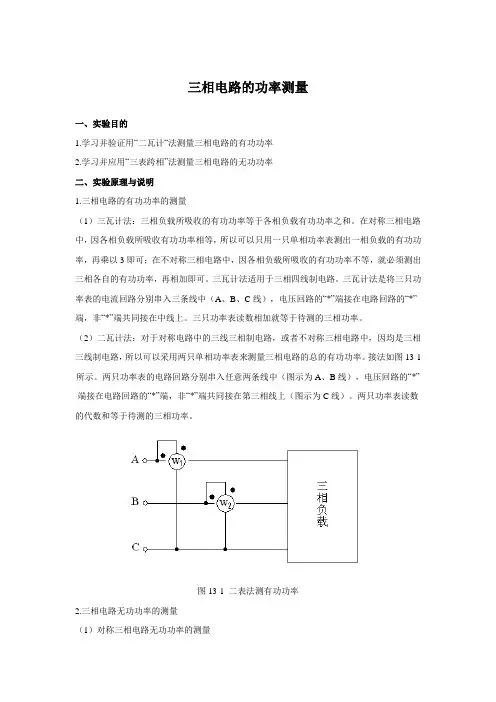

三相电路的功率测量一、实验目的1.学习并验证用“二瓦计“法测量三相电路的有功功率2.学习并应用“三表跨相”法测量三相电路的无功功率二、实验原理与说明1.三相电路的有功功率的测量（1）三瓦计法：三相负载所吸收的有功功率等于各相负载有功功率之和。
在对称三相电路中，因各相负载所吸收有功功率相等，所以可以只用一只单相功率表测出一相负载的有功功率，再乘以3即可；在不对称三相电路中，因各相负载所吸收的有功功率不等，就必须测出三相各自的有功功率，再相加即可。
三瓦计法适用于三相四线制电路。
三瓦计法是将三只功率表的电流回路分别串入三条线中（A、B、C线），电压回路的“*”端接在电路回路的“*”端，非“*”端共同接在中线上。
三只功率表读数相加就等于待测的三相功率。
（2）二瓦计法：对于对称电路中的三线三相制电路，或者不对称三相电路中，因均是三相三线制电路，所以可以采用两只单相功率表来测量三相电路的总的有功功率。
接法如图13-1所示。
两只功率表的电路回路分别串入任意两条线中（图示为A、B线），电压回路的“*”端接在电路回路的“*”端，非“*”端共同接在第三相线上（图示为C线）。
两只功率表读数的代数和等于待测的三相功率。
图13-1 二表法测有功功率2.三相电路无功功率的测量（1）对称三相电路无功功率的测量（a ）一表跨相法：即将功率表的电流回路串入任一相线中（如A 线），电压回路的“*”端接在按正相序的下一相上（B 相），非“*”端接在下一相上（C 相），将功率表读数乘以3即得对称三相电路的无功功率Q 。
（b ）二表跨相法：接法同一表跨相法，只是接完一只表，另一只表的电流回路要接在另外两条中任一条相线中，其电压回路接法同一表跨想法。
将两只功率表的读数之和乘以3/2即得三相电路的无功功率Q 。
（c ）用测量有功功率的二瓦计法计算三相无功功率：按式子213()Q P P =-算出。
（2）不对称三相电路的无功功率测量三表跨相法：三只功率表的电流回路分别串入三个相线中（A 、B 、C 线），电压回路接法同一表跨相法。
三相电路电压,电流的测量,实验报告
三相电路电压,电流的测量,实验报告三相交流电路电压、电流的分析与测量(含数据处理)三相交流电路电压、电流的分析与测量一、实验目的1(掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。
二、原理说明1接)，当三相对称负载作Y线电流Il 等于相电流Ip，即Ulp Il,IpI0,0，所以可以 ,必须采用三相四线制接法，即Y0倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏;负载重的一相相电压又过低，使负载不能正常工作。
尤其是对于三相照明负载，无条件地一律采用Y0 接法。
3(当不对称负载作?接时，Il，但只要电源的线电压Ul 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。
三、实验设备及器件调压器的输出，使输出的三相线电压为220V，按表6-3-3-1数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流(相电流)、中线电流、电源与负载中点的电压，记录之。
并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。
图6-3-3-1 路2按图6-3-3-2调节调压器，使其输出线电压为6-3-3-2数据表格要求进行测试图6-3-3-2 三相负载三角形联接的实验线路五、实验报告1(三相负载根据什么条件作星形或三角形连接,答:一般电机功率大于11kw就采(来自: 写论文网:三相电路电压,电流的测量,实验报告)用星,三角启动，否则采用三角形直接启动，一般不采用星形接法。
2(试分析三相星形联接不对称负载在无中线情况下，当某相负载开路或短路时会出现什么情况,如果接上中线，情况又如何,6( 实验是否能证明这一点,Vl响7 并求出线电表6-3-3-1三相负载星形联接实验数据表篇二:三相电路实验报告实验一一、实验名称三相电路不同连接方法的测量二、实验目的:1. 理解三相电路中线电压与相电压、线电流与相电流之间的关系。
2. 掌握三相电路的正确连接方法与测量方法。
三相电路的功率测量实验报告

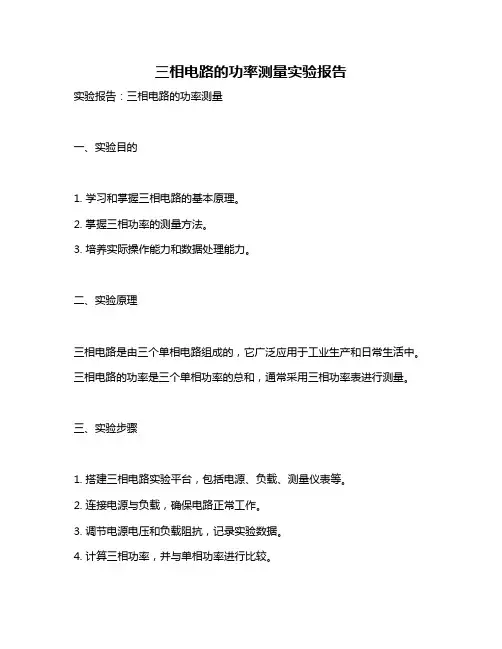

三相电路的功率测量实验报告实验报告：三相电路的功率测量一、实验目的1. 学习和掌握三相电路的基本原理。
2. 掌握三相功率的测量方法。
3. 培养实际操作能力和数据处理能力。
二、实验原理三相电路是由三个单相电路组成的，它广泛应用于工业生产和日常生活中。
三相电路的功率是三个单相功率的总和，通常采用三相功率表进行测量。
三、实验步骤1. 搭建三相电路实验平台，包括电源、负载、测量仪表等。
2. 连接电源与负载，确保电路正常工作。
3. 调节电源电压和负载阻抗，记录实验数据。
4. 计算三相功率，并与单相功率进行比较。
5. 分析实验结果，总结规律。
四、实验结果与数据分析序号电压（V）电流（A）单相功率（W）三相功率（W）1 220 10 2200 66002 220 15 3300 99003 220 20 4400 132004 380 10 3800 114005 380 15 5700 171006 380 20 7600 23100根据实验数据，我们可以得到以下结论：1. 三相功率是三个单相功率的总和，即 P_total = P_a + P_b + P_c。
2. 当电压和电流值相同时，三相功率是单相功率的3倍。
3. 随着电压和电流的增大，三相功率也相应增大。
4. 在实际应用中，应充分考虑三相负载的平衡问题，以避免因某相过载而引起的设备损坏或安全事故。
五、实验总结与建议通过本次实验，我们深入了解了三相电路的原理和功率测量方法。
在实际应用中，应注意以下几点：1. 在搭建三相电路时，应确保电源和负载的平衡，避免某相过载。
2. 在测量三相功率时，应使用准确可靠的测量仪表，以确保数据的准确性。
3. 在分析实验结果时，应注意数据的规律性和变化趋势，以便更好地理解三相电路的工作原理。
三相交流电路及其功率测量实验报告
三相交流电路及其功率测量实验报告一、实验目的1、深入理解三相交流电路的基本原理和特性。
2、掌握三相电源和负载的连接方式。
3、学会使用功率表测量三相电路的有功功率、无功功率和视在功率。
二、实验原理三相交流电路是由三个频率相同、幅值相等、相位互差 120°的正弦交流电源供电的电路。
在三相电路中，电源和负载的连接方式有星形（Y 形）和三角形（△形）两种。
在星形连接中，三相电源的三个末端连接在一起形成一个中性点，三相负载的一端分别连接到电源的三个相线，另一端连接在一起接到中性点。
在三角形连接中，三相电源的三个相线分别与三相负载依次首尾相连，构成一个闭合回路。
三相电路的功率包括有功功率、无功功率和视在功率。
有功功率是电路中实际消耗的功率，无功功率是用于交换的功率，视在功率是电压和电流的乘积。
三、实验设备1、三相交流电源2、三相负载箱（包括星形和三角形连接的电阻、电感和电容负载）3、功率表4、电压表5、电流表6、导线若干四、实验内容与步骤1、三相电源的星形连接将三相交流电源的三个相线分别连接到负载箱的三个输入端，将负载箱设置为星形连接。
接通电源，使用电压表测量三相电源的线电压和相电压，使用电流表测量线电流和相电流，并记录数据。
2、三相电源的三角形连接将三相交流电源的三个相线与负载箱进行三角形连接。
接通电源，再次测量线电压、相电压、线电流和相电流，并记录数据。
3、功率测量在星形和三角形连接的情况下，分别使用功率表测量三相电路的有功功率、无功功率和视在功率，并记录数据。
五、实验数据记录与处理1、三相电源星形连接时的测量数据｜测量项目｜数值｜｜｜｜｜线电压（V）｜ UAB ＝＿____, UBC ＝＿____, UCA ＝＿____ ｜｜相电压（V）｜ UA ＝＿____, UB ＝＿____, UC ＝＿____ ｜｜线电流（A）｜ IA ＝＿____, IB ＝＿____, IC ＝＿____ ｜｜相电流（A）｜ IAN ＝＿____, IBN ＝＿____, ICN ＝＿____ ｜｜有功功率（W）｜ P ＝＿____ ｜｜无功功率（Var）｜ Q ＝＿____ ｜｜视在功率（VA）｜ S ＝＿____ ｜2、三相电源三角形连接时的测量数据｜测量项目｜数值｜｜｜｜｜线电压（V）｜ UAB ＝＿____, UBC ＝＿____, UCA ＝＿____ ｜｜相电压（V）｜ UA ＝＿____, UB ＝＿____, UC ＝＿____ ｜｜线电流（A）｜ IA ＝＿____, IB ＝＿____, IC ＝＿____ ｜｜相电流（A）｜ IAB ＝＿____, IBC ＝＿____, ICA ＝＿____ ｜｜有功功率（W）｜ P ＝＿____ ｜｜无功功率（Var）｜ Q ＝＿____ ｜｜视在功率（VA）｜ S ＝＿____ ｜根据测量数据，计算三相电路的功率因数：功率因数＝有功功率／视在功率六、实验结果分析1、比较星形连接和三角形连接时的线电压、相电压、线电流和相电流的关系。
三相电路功率测量实验报告
三相电路功率测量实验报告三相电路功率测量实验报告引言：三相电路是现代电力系统中最常见的电路类型之一。
在实际应用中，准确测量三相电路的功率是非常重要的，因为它涉及到电力供应的稳定性和负载管理。
本实验旨在通过测量三相电路的功率来研究电力系统的基本特性，并验证功率测量的理论知识。
实验目的：1. 研究三相电路的基本特性，如电流、电压和功率之间的关系。
2. 验证功率测量的理论知识，如功率因数和有功功率的计算。
3. 掌握使用电力测量仪器进行功率测量的方法。
实验装置与方法：实验所需的装置包括三相电源、三相负载、电力测量仪器和相应的连接线。
首先，将三相电源连接到三相负载上，然后将电力测量仪器连接到负载上，以测量电流和电压。
在实验过程中，需要记录和计算所测量的值，并进行数据分析。
实验结果与讨论：通过实验测量，我们得到了三相电路的电流和电压值。
根据测量结果，我们可以计算出功率因数和有功功率。
功率因数是衡量电路效率的重要指标之一，它表示电路中有用功率与视在功率之间的比值。
有功功率是电路中实际产生的功率，它与电流和电压的乘积成正比。
在实验中，我们发现功率因数的值与负载的性质有关。
当负载为电感性负载时，电路中的电流滞后于电压，功率因数小于1；而当负载为电容性负载时，电路中的电流超前于电压，功率因数大于1。
这是因为电感性负载和电容性负载对电流的相位产生影响，从而导致功率因数的变化。
此外，我们还发现有功功率的值与电流和电压的大小有关。
当电流或电压较大时，有功功率也相应增加。
这是因为有功功率是电流和电压的乘积，当它们的值增加时，有功功率的值也会随之增加。
结论：通过本实验，我们深入了解了三相电路的功率测量原理和方法。
我们了解到功率因数和有功功率是衡量电路性能的重要指标，它们与电流、电压和负载的特性密切相关。
在实际应用中，准确测量三相电路的功率是确保电力供应稳定和负载管理的关键。
因此，我们需要掌握功率测量的理论知识和实验技巧，以提高电力系统的运行效率和安全性。
实验三相电路功率测量全解
二瓦计法
P1 / W
P2 / W
41.93
42.03
52.97
55.31
0
45.54
-60.6 95.55 -116 64.6
41.93 94.03 245.9 63.16
七、实验结果分析
Y-Y（对称） Y-Y （A=4uf） Y-Y （A相开路） Y-Yo（ A=4uf） Y- ∆ （对称） Y- ∆（A相电容 ） Y- ∆（A相开路）
2. 三相四线制不对称连接时，三瓦计法测量所得 的总功率与二瓦计法测量所得的总功率不等。 因为此时中线有电流通过，不能用二瓦计法测 量电路的总功率。
3. 三相三线制不对称负载星形或三角形连接时， 三瓦计法测量所得的总功率与二瓦计法测量所 得的总功率基本。
实验结果分析
1.
三瓦计法测量功率会不会出现负值？为什么？
预习知识及要求 相关知识点 注意事项
实验相关知识
预习知识及要求
1. 预习三瓦计、二瓦计法测量功率的工作原理及其所含的物理意义。 2. 预习三瓦计、二瓦计法的测量方法和适用电路。
对称三相电路中的功率 三相电路功率的测量
相关知识点
注意事项
1. 测量时，严禁用身体的任何部位接触带电的金属裸露部分。 2. 严禁带电改接线路，改接线中时应断开电源，如电路中有电容负载，应在断开电源后，将电
三瓦法 PA + PB + PC / W
84.27 109.14 45.25 57.36 189.88 128.27 126.84
二瓦法 P1 + P2 / W
83.96 108.28 45.54 －18.67 189.58 129.9 127.76
八、实验结果分析 实验数据表明：在三相四线制不对称联接不能
三相电路功率的测试实验报告
三相电路功率的测试实验报告一、引言三相电路是现代电力系统中常见的电路形式之一，其能够提供大功率输出并具有较强的稳定性。
为了确保三相电路的正常运行和安全使用，对其功率进行测试是非常重要的。
本实验旨在通过测试三相电路的功率，对其性能进行评估和分析。
二、实验目的1. 测试三相电路的有功功率、无功功率和视在功率；2. 分析三相电路的功率因数和功率因数角；3. 掌握三相电路功率测试的方法和步骤。
三、实验仪器和设备1. 三相电源；2. 电能表；3. 电流表；4. 电压表；5. 相序仪；6. 接线板及相应的连接线。
四、实验步骤1. 按照实验电路图连接实验电路，确保电路连接正确；2. 打开三相电源，并调整至所需电压和频率；3. 使用相序仪检查三相电源的相序，并记录结果；4. 使用电压表和电流表分别测量三相电路的电压和电流，并记录测量值；5. 计算三相电路的有功功率、无功功率和视在功率，并记录结果；6. 分析三相电路的功率因数和功率因数角，并进行评估。
五、实验结果根据实验测量值计算得到的三相电路功率如下：1. 有功功率：XXX W；2. 无功功率：XXX VAR；3. 视在功率：XXX VA。
根据计算结果，可以得到三相电路的功率因数为XXX，功率因数角为XXX度。
六、实验分析根据实验结果可以得出以下结论：1. 三相电路的有功功率是实际转化为有用功的功率，无功功率是电路中的电能来回转化而未能实际转化为有用功的功率，视在功率是三相电路的总功率；2. 三相电路的功率因数是有功功率与视在功率之比，表示电路的有效功率转化能力；3. 三相电路的功率因数角是有功功率与无功功率之间的相位差，表示电流滞后或超前于电压的程度。
七、实验总结通过本次实验，我深入了解了三相电路功率的测试方法和步骤，并对三相电路的功率因数和功率因数角有了更深入的理解。
实验结果表明，三相电路的功率因数和功率因数角对电路的性能和效率有着重要影响。
在实际应用中，我们需要根据实际需求合理设计和使用三相电路，以提高电路的效率和稳定性。
三相电路实验报告
三相电路实验报告实验一一、实验名称三相电路不同连接方法的测量二、实验目的:1. 理解三相电路中线电压与相电压、线电流与相电流之间的关系。
2. 掌握三相电路的正确连接方法与测量方法。
三、实验原理1(三相电路三相电路在生产上应用最为广泛，发电和输配电一般都采用三相制。
在用电方面，许多负载是三相的或连接成三相形式的，如三相交流电动机。
三相电路是由三相电源供电的电路。
三个频率相同且随时间按正弦函数变换的电动势，如果每相电动势的振幅相等，相位依次相差120º，则称为三相电动势。
产生对称三相电动势且各阻抗相等的电源称为对称电源。
当三相电动势的相序依次为U相、V相和W相时，称为正序或顺序，反之称为负序或逆序。
本实验在三相电源的相序为正序的情况下进行测量。
三相电源由DDSZ-1型实验台台面左侧的DD01三相调压交流电源提供。
如下图所示。
UVWNDD01三相调压交流电源在三相电路中，负载一般也是三相的，即由三个部分组成，每一部分称为一个相。
如三相负载各相阻抗值相同，则称为对称三相负载。
三相负载有两种连接方式:星形联结和三角形联结。
在三相电路中，电源或负载各相的电压称为相电压，端线之间的电压称为线电压;流过电源或负载各相的电流称为相电流，流过各端线的电流称为线电流。
星形联结时，各相电压源的负极连在一起称为三相电源的中性点或零点。
各相负载的一端接在一起称为负载的中性点或零点。
电源的中性点与负载中性点的连线称为中性线或零线。
流过中性线的电流称为中性线电流。
2(三相负载的星形联结(三相四线制)IAx U (A) aI By bV (B)I C zW (C) cI ON O3(三相负载的三角形联结IA IABU x aU (A)I BI BC V y bV (B)I IC CAW z cW (C) ou 负载为三角形联结时，线电压等于相电压。
当电源与负载对称时，线电流和相电流在数值上的关系为。
II,3LP四、实验设备1(DDSZ-1型电机及电气技术实验装置2(D42三相可调电阻器3(D33交流电压表4(D32交流电流表五、实验内容与步骤1. 组接实验电路;2. 三相四线制，三相负载为星形联结时，分别测量线电压、相电压、线电流、相电流，记录实验数据。
三相功率测量实验报告
三相功率测量实验报告三相功率测量实验报告引言：在电力系统中，功率的测量是非常重要的，它涉及到电力的传输和分配。
而三相功率测量是电力系统中常见的一种测量方式。
本实验旨在通过实际测量，探究三相功率的测量原理和方法，并对实验结果进行分析和讨论。
实验目的：1. 了解三相电路的基本原理和特点；2. 学习使用电力仪表进行三相功率测量；3. 掌握三相功率测量的计算方法；4. 分析三相功率测量的误差来源，并提出相应的改进措施。
实验原理：三相电路由三个相位相差120度的交流电源组成，分别称为A相、B相和C相。
在三相电路中，功率的测量需要考虑有功功率、无功功率和视在功率三个参数。
有功功率是指电路中真正转化为有用功的功率，通常用P表示，单位为瓦特（W）。
它可以通过电压和电流的乘积来计算，即P=UIcosθ，其中U为电压，I为电流，θ为电压和电流的相位差。
无功功率是指电路中由于电感或电容元件而产生的功率，通常用Q表示，单位为乏特（VAR）。
它可以通过电压和电流的乘积来计算，即Q=UIsinθ。
视在功率是指电路中实际存在的功率，它是有功功率和无功功率的总和，通常用S表示，单位为伏安乏特（VA）。
它可以通过电压和电流的乘积来计算，即S=UI。
实验步骤：1. 搭建三相电路：根据实验要求，搭建一个三相电路，包括三个相位相差120度的电源和相应的负载电阻。
确保电路连接正确，电源和仪表的接线牢固可靠。
2. 连接电力仪表：将电力仪表连接到三相电路上，确保仪表的接线正确，仪表的量程选择合适。
3. 测量电压和电流：使用电力仪表分别测量A相、B相和C相的电压和电流值，并记录下来。
4. 计算功率参数：根据测得的电压和电流值，使用上述的功率计算公式，计算出三相电路的有功功率、无功功率和视在功率。
5. 分析实验结果：对实验测量结果进行分析，比较理论值和实际测量值之间的差异，分析可能的误差来源，并提出改进措施。
实验结果：根据实际测量数据，计算得到的有功功率、无功功率和视在功率如下所示：A相有功功率：1000W，无功功率：500VAR，视在功率：1100VAB相有功功率：900W，无功功率：400VAR，视在功率：1000VAC相有功功率：1100W，无功功率：600VAR，视在功率：1300VA分析和讨论：通过对实验结果的分析可以发现，实际测量值与理论值存在一定的差异。
三相电路无功功率的测量
三相电路无功功率的测量2007-08-31 18:22:29| 分类：默认分类|举报|字号订阅实验一三相电路无功功率的测量一、实验目的(1) 了解三相电路无功功率的测量方法.(2) 熟悉无功功率测量中瓦特表的接线方式.二、原理与说明发电机及变压器等电气设备的额定容量为S=UI,单位为伏安。
在功率因数较低时，即使设备已经满载，但输出的有功功率却很小（因为P=UIcosφ），不仅设备不能很好利用，而且增加了线路损失。
因此提高功率因数是挖掘电力系统潜能的一项重要措施。
电力工业中,在发电机、配电设备上进行无功功率的测量，可以进一步了解设备的运行情况，以便改进调度工作，降低线路损失和提高设备利用率。
测量三相无功功率主要有如下方法。
1. 一表法在三相电源电压和负载都对称时，可用一只功率表按图11-1联接来测无功功率。
将电流线圈串入任意一相，注意发电机端接向电源侧。
电压线圈支路跨接到没接电流线圈的其余两相。
根据功率表的原理，并对照图11-1，可知它的读数是与电压线圈两端的电压、通过电流线圈的电流以及两者间的相位差角的余弦cosφ的乘积成正比例的，即PQ=UBCIAcosθ(11-1) 其中θ =ψUBC –ψiA由于uBC与uA间的相位差等于90度(由电路理论知)，故有θ=90o-φ式中φ为对称三相负载每一相的功率因数角。
在对称情况下UBC IA 可用线电压U1及线电流I1表示，即PQ=U1I1cos(90o-φ )=U1I1sinφ(11-2)在对称三相电路中，三相负载总的无功功率Q =√3 U1I1sinφ(11-3)∴亦即Q=√3PQ (11-4)可知用上述方法测量三相无功功率时，将有功功率表的读数乘上√3/2 倍即可。
2. 二表法用两只功率表或二元三相功率表按图11-2联接，从功率表的作用原理可知，这时两个功率表的读数之和为P Q=PQ1=PQ2=2U1I1sinφ(11-5)较式(11-3) (11-5) 知(11-6) Q=√3PQ/2从上式可见将两功率表读数之和（或二元三相功率表的读数）乘以√3/2，可得到三相负载的无功功率。
proteus三相交流电路电流、电压及功率的测量实验报告
proteus三相交流电路电流、电压及功率的测量实验报告实验目的本实验旨在通过测量proteus三相交流电路中的电流、电压及功率，掌握测量技巧和方法，并深入了解三相交流电路的特点和原理。
实验装置和原理本实验使用proteus电路仿真软件进行模拟实验。
实验中使用的三相交流电路由电源、电阻、电感、电容等元件组成。
电源提供电流，电阻用于控制电路中的电流大小，电感和电容则对电路中的电流和电压进行调节和改变。
实验步骤和结果1. 连接电路：在proteus软件中打开三相交流电路模拟实验，根据电路图连接电路。
2. 设置参数：根据实验要求和所用元件的参数，设置电源电压、电阻阻值、电感和电容的值。
3. 测量电流：使用万用表或示波器，在电路中各个元件上测量电流值，并记录下来。
4. 测量电压：同样使用万用表或示波器，在电路中各个元件的两端测量电压值，并记录下来。
5. 计算功率：根据测得的电流和电压值，利用功率公式P=UI，计算出各个元件的功率值，并记录下来。
根据上述步骤，我们进行了一次实验，并得到了以下结果：- 电阻电流：0.5A- 电感电流：0.3A- 电容电流：0.2A- 电阻电压：20V- 电感电压：15V- 电容电压：10V- 电阻功率：10W- 电感功率：4.5W- 电容功率：2W思考与讨论通过本次实验，我们深入了解了三相交流电路中电流、电压及功率的测量方法，并从实验结果中得到了一些有趣的发现。
首先，我们可以看到电流值在不同的元件中有所不同，说明在三相交流电路中电流的分布是不均匀的。
其次，功率值也存在差异，这是由于每个元件的特性不同，对电流和电压的作用方式也不同。
此外，通过实验我们还了解到了三相交流电路中电流和电压之间的相位关系。
在三相交流电路中，电流和电压之间的相位差为120度，这是因为三相电源的三个相位之间相差120度。
这一特点使得三相交流电路在能量传输和功率利用上具有很大的优势。
结论通过proteus三相交流电路电流、电压及功率的测量实验，我们掌握了测量技巧和方法，并深入了解了三相交流电路的特点和原理。
实验二 三相电路功率的测量
实验二三相电路功率的测量一．实验目的1．学会用功率表测量三相电路功率的方法；2．掌握功率表的接线和使用方法。
二．原理说明接法）1．三相四线制供电，负载星形联接（即Ｙ对于三相不对称负载，用三个单相功率表测量，测量电路如图9－1所示，三个单相功率表的读数为W1、W2、W3，则三相功率Ｐ＝W1＋W2＋W3，这种测量方法称为三瓦特表法；对于三相对称负载，用一个单相功率表测量即可，若功率表的读数为W，则三相功率Ｐ＝3W，称为一瓦特表法。
2．三相三线制供电三相三线制供电系统中，不论三相负载是否对称，也不论负载是‘Ｙ’接还是‘Δ’接，都可用二瓦特表法测量三相负载的有功功率。
测量电路如图9—２所示，若两个功率表的读数为W1、W2，则三相功率P＝W1 + W2＝U1I1cos (30°-φ)+ U1I1sin (30°+φ),其中φ为负载的阻抗角（即功率因数角），两个功率表的读数与φ有下列关系：（1）当负载为纯电阻，φ＝0，W1＝W2，即两个功率表读数相等；（2）当负载功率因数cosφ＝ 0.5 ，φ＝±60°，将有一个功率表的读数为零；（3）当负载功率因数cosφ＜ 0.5 ，|φ|＞60°，则有一个功率表的读数为负值，该功率表指针将反方向偏转，这时应将功率表电流线圈的两个端子调换（不能调换电压线圈端子），而读数应记为负值。
对于数字式功率表将出现负读数。
3．测量三相对称负载的无功功率对于三相三线制供电的三相对称负载，可用一瓦特表法测得三相负载的总无功功率Ｑ，测试电路如图9—3所示。
功率表读数W＝U1I1sinφ，其中φ为负载的阻抗角，则三相负载的无功功率Q＝3W。
三．实验设备1．交流电压表、电流表、功率表2．三相调压输出电源3．EEL—17B组件（含220V／40Ｗ灯组9只、电容）或EEL—55组件、EEL —60组件（选配）四．实验内容接法）的三相功率1．三相四线制供电，测量负载星形联接（即Ｙ（1）用一瓦特表法测定三相对称负载三相功率，实验电路如图9－4所示，线路中的电流表和电压表用以监视三相电流和电压，不要超过功率表电压和电流的量程。
三相交流电路功率的测量实验报告
三相交流电路功率的测量实验报告一、实验目的1、掌握三相交流电路中有功功率和无功功率的测量方法。
2、理解三相电路中功率的平衡关系。
3、熟悉功率表的使用方法和接线原理。
二、实验原理在三相交流电路中，总功率等于各相功率之和。
三相电路的功率分为有功功率、无功功率和视在功率。
有功功率是电路中实际消耗的功率，单位为瓦特（W），其计算公式为：＼P ＝＼sqrt{3} U_{L} I_{L} ＼cos\varphi\其中，＼（U_{L}＼）为线电压，＼（I_{L}＼）为线电流，＼（＼cos\varphi\）为功率因数。
无功功率用于衡量电路中电感和电容元件与电源之间能量交换的规模，单位为乏（Var），其计算公式为：＼Q ＝＼sqrt{3} U_{L} I_{L} ＼sin\varphi\视在功率是电路中电压与电流的乘积，单位为伏安（VA），其计算公式为：＼S ＝＼sqrt{3} U_{L} I_{L}＼在三相四线制电路中，可以通过测量各相的有功功率，然后相加得到三相总功率；在三相三线制电路中，通常采用二瓦计法测量三相功率。
三、实验设备1、三相交流电源2、三相负载（灯泡、电感、电容等）3、功率表（两个）4、电压表5、电流表6、连接导线若干四、实验步骤1、按实验电路图连接线路，检查无误后接通电源。
2、测量三相四线制电路的功率将三相负载接成星形连接，分别测量各相的电压、电流和有功功率。
计算三相总功率，并与各相功率之和进行比较，验证功率平衡关系。
3、测量三相三线制电路的功率将三相负载接成三角形连接，采用二瓦计法测量线电压、线电流和两个功率表的读数。
计算三相总功率，验证功率平衡关系。
五、实验数据及处理1、三相四线制星形连接负载实验数据｜相序｜电压（V）｜电流（A）｜功率（W）｜｜｜｜｜｜｜ A 相｜＿____ ｜＿____ ｜＿____ ｜｜ B 相｜＿____ ｜＿____ ｜＿____ ｜｜ C 相｜＿____ ｜＿____ ｜＿____ ｜三相总功率：＿____各相功率之和：＿____2、三相三线制三角形连接负载实验数据｜功率表 1 ｜功率表 2 ｜线电压（V）｜线电流（A）｜｜｜｜｜｜｜读数（W）｜读数（W）｜＿____ ｜＿____ ｜三相总功率：＿____六、实验结果分析1、在三相四线制星形连接电路中，通过测量各相功率并相加，与计算得到的三相总功率相比较，两者基本相等，验证了功率平衡关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相电路功率的测量实验报告
一、实验目的
实验目的是测量三相电功率，进一步了解三相电路功率的计算与公式。
二、实验原理
三相电功率，又称为瞬态功率，这是由三相电路中分别产生的瞬时功率之和所构成的，即P=P1+P2+P3。
三相电机的瞬态功率有三种：正无功功率，负无功功率和有功功率，分别用公式表示为：
P1（正无功功率）=3*U*i1*sin(α1-α0)
其中，U表示电压，I表示电流，α表示相角，α0表示相位差。
三、实验总纲
（1）实验准备
实验准备包括准备三相电路，以及安装好电压计、电流计等仪器和仪表设备，安装电
压表、电流表并测量路线电流和电压等。
（2）实验步骤
1. 先将三相电路接上电源，测量电压和电流；
2. 三相电路中的电流和电压检查完全，检查是否符合正常的三相电路电压量;
3. 用测量三相电功率的仪器，测量三相电功率，并记录数据；
4. 根据测量的电压和电流，使用公式计算三相电功率。
（3）实验结果
实验测量得到的三相电功率值为P=109.21kw，使用公式计算得到的三相电功率值为
P=109.09kw，两者相差不大，可见实测结果与公式计算结果相符，实验结果可靠。
四、实验结论
本次实验通过实测和公式计算对三相电功率进行了测量，实测结果与公式计算结果相符，实验结果可靠，达到了实验的预期目的。
