测量用互感器检验装置标准

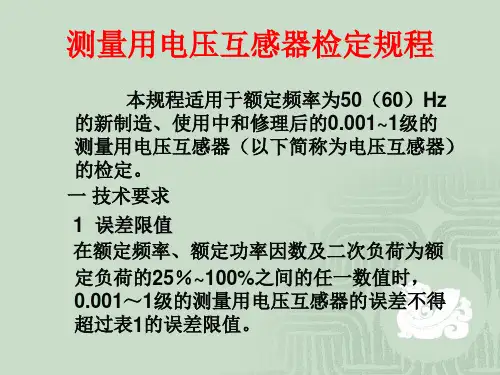

JJG 314-1994 测量用电压互感器
在试验室使用中(包括小修后)的电压互感器, 8.4 在试验室使用中 ( 包括小修后 ) 的电压互感器 , 工频试验电压按ZBY096—1994中规定的80 进行, ZBY096 1994中规定的80% 工频试验电压按ZBY096 1994中规定的80%进行, 试验方法参照GB 311—1983的有关部分。 1983的有关部分 试验方法参照GB 311 1983的有关部分。 特殊用途的电压互感器, 8.5 特殊用途的电压互感器,可根据产品技术条件 进行工频电压试验。 进行工频电压试验。 试验室作标准用的电压互感器 的电压互感器, 8.6 试验室作标准用的电压互感器,在周期复检时 可根据用户要求进行工频电压试验。 可根据用户要求进行工频电压试验。
3.2 误差测量装置
由误差测量装置所引起的测量误差, 由误差测量装置所引起的测量误差,应不大 于被检电压互感器误差限值的1/10 其中, 1/10。 于被检电压互感器误差限值的1/10。其中,装置 灵敏度引起的测量误差不大于1/20,最小分度值 灵敏度引起的测量误差不大于1/20, 1/20 引起的测量误差不大于1/15 1/15。 引起的测量误差不大于1/15。差压测量回路的附 加二次负荷引起的测量误差不大于1/20 1/20。 加二次负荷引起的测量误差不大于1/20。
9 绕组极性的检查
互感器绕组极性规定为减极性。 9.1 互感器绕组极性规定为减极性。 9.2 使用装有极性指示器的误差测量装置按正常接 线进行绕组的极性检查。 线进行绕组的极性检查。 电压互感器绕组的极性检查允许用其它方法, 9.3 电压互感器绕组的极性检查允许用其它方法, 如直流法或交流法。 如直流法或交流法。
3.3 监视用电压表
检定时, 检定时,外接监视电压互感器二次工作电压 用的电压表准确度级别应为1.5级以上, 1.5级以上 用的电压表准确度级别应为1.5级以上,在同一 量程的所有示值范围内, 量程的所有示值范围内,电压表的内阻抗应保持 不变。 不变。
互感器校验仪试行检定规程
互感器校验仪试行检定规程JJG 169-76本检定规程由辽宁省计量检定所负责起草,经国家标准计量局于1976年3月12日批准,并自1976年12月1日起施行。
互感器校验仪试行检定规程本规程适用于新制的、使用中的和修理后的采用差值法原理,使用频率为50HZ的互感器校验仪的检定。
互感器校验仪除按本规程进行检定外,尚应符合国家标准和有关规定。
一检定项目1 使用中的仪器受检项目包括:(1)外观、滑线变阻器及转换开关的检查;(2)极性指示器;(3)内附伏安表;(4)仪器灵敏度;(5)仪器的基本误差。
2 新生产的仪器除按第1条规定检定外,应增加以下受检项目;修理后的仪器可按实际情况增加相应的受检项目。
(1)标度盘一致性;(2)标度盘符号的正确性;(3)仪器示值与工作电流的无关性;(4)仪器给外接互感器引入的负载;(5)仪器的绝缘电阻及绝缘强度。
二检定方法及要求3 检定工作应在下述环境进行:(1)环境温度应在10~30℃范围内;(2)周围空气的相对湿度在80%以下;(3)因外界电磁场影响而引起的误差,不应超过被检仪器允许误差的1/10。
外界电磁场的影响可用下述方法进行检查:被检仪器在额定工作电流(或电压)下,与检定装置处于任一平衡测量状态时,记下检定装置的读数。
然后,将被检仪器的工作电流(或电压)改变180°的相位,再重新将检定装置调节至平衡并记下读数。
这时,前后两次读数之差,不应超过被检仪器允许误差的1/5。
(4)电源的频率波动范围应在50±0.5HZ以内,电源波形的失真度应小于5%。
4 外观、滑线变阻器及转换开关的检查(1)仪器在外观上应有必要的标志,不应有一般性的缺陷,如端钮等零件损坏,标度盘不够清晰等;(2)对于带有滑线变阻器结构的仪器,在调节时不应有过分摩擦和接触不良的现象。
为了检查滑线变阻器电刷之接触性能,可将万用表接至仪器的滑线变阻器各回路,万用表的转换开关置于测量电阻的位置。
南方电网公司标准通用
i)校验仪应有数据通信接口。
互感器负载箱
a)电压互感器标准装置应有额定电压为100V和100/ V的电压互感器负载箱,负载箱的工作范围为:(20%~200%)Un,电压互感器负载箱的量限见表1。
表1电压负载箱量限
额定电压
功率因数
负载量限(VA)
100V
0.8(感性)
电压——20%~200%
d)校验仪的误差测量示值分辨力:
校验仪的比值差和相位差的最大分辨力为应为:0.0001%和0.001′。
e)校验仪引起的测量误差应不大于被检互感器误差限值的1/10。
f)校验仪的测量回路对高次谐波信号应有足够的抑制能力,其抑制比不小于26dB。
g)校验仪应有互感器绕组极性标志检查功能。
表3电压互感器标准装置测量误差限
装置测量误差
综合比值差(%)
综合相位差(′)
被检互感器等级
装置等级
额定电压百分数(%)
额定电压百分数(%)
20
50
80~120
20
50
80~120
0.2
0.05
0.10
0.075
0.05
4
3
2
0.1
0.02
0.04
0.03
0.02
1.2
0.9
0.6
0.05
0.01
0.02
c)电压和电流互感器检定装置应有以上两种电压和电流负载箱。
d)用于电力互感器检定的互感器标准装置,其负载箱在80%~120%的范围内,有功和无功分量的相对误差均不超过±6%,在其他规定的电流、电压百分数下,有功和无功分量的相对误差均不超过±9%;用于标准互感器检定的互感器标准装置,其负载箱的有功和无功分量的相对误差均不超过±3%。
电流互感器GB20840版国标(2016.04.21)
7、试验
7、试验
7.3 例行试验
7.3.1 一次端工频耐压试验
7、试验
7.3.2 二次端工频耐压试验 按照5.3.2规定的试验电压应依次施加到端子短接的各绕组间 及各绕组与地之间,持续60s。 座架、箱壳(如果有)、铁芯(如需接地)和所有其他端子皆应接 地。 7.3.3 准确度试验 准确度例行试验原则上与型式试验相同,但允许在例行试验 中减少电流或负荷的测量点。 7.3.4 标志的检验 验证铭牌构
6.4.1 标志方法 标志应由字母级字母后的数字或需要时的字母前数字组成, 字母应为大写印刷体。 端子标志应清晰、牢固,并标在端子表面或其近旁处。 6.4.2 极性关系的表示(同名端) 标有P1、C1和S1的所有端子在同一瞬间应具有同一极性。 6.4.3 电流互感器的端子标志
6、设计和结构
5.10 额定短时热电流:持续时间标准值为1s。
6、设计和结构
6.1 对零件和部件的温升要求
6.1.1 一般要求:当电流互感器在额定条件下运行时,其绕 组和其他零部件的温升应不超过表6所列的相应值。
6、设计和结构
6.1.2 海拔对温升的影响
6、设计和结构
6.2 设备的接地要求
6、设计和结构
6.3 外壳的防护等级
6、设计和结构
6.4.4 铭牌标志 a.额定一次电流和额定二次电流(例如150/5A); b.电流互感器有多个二次绕组时,各绕组的性能参数及其相 应的准确级; c.电流互感器满足多个输出和准确级组合的要求,可将其全 部标出。 示例1:5VA 0.5级 ;10VA 5P20级。 示例2:2.5VA 0.5级;5VA 1.0级。 示例3:5VA 0.5级,5P20级 。
5、额定值
5.1 一般要求

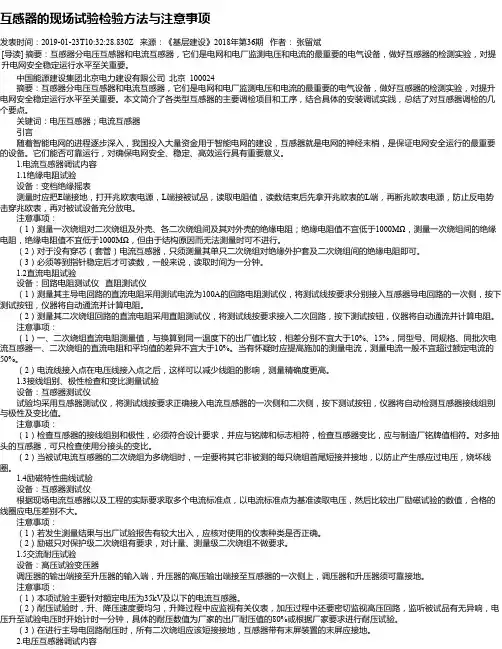

互感器的现场试验检验方法与注意事项
[导读] 摘要:互感器分电压互感器和电流互感器,它们是电网和电厂监测电压和电流的最重要的电气设备,做好互感器的检测实验,对提 升电网安全稳定运行水平至关重要。
中国能源建设集团北京电力建设有限公司 北京 100024 摘要:互感器分电压互感器和电流互感器,它们是电网和电厂监测电压和电流的最重要的电气设备,做好互感器的检测实验,对提升 电网安全稳定运行水平至关重要。本文简介了各类型互感器的主要调检项目和工序,结合具体的安装调试实践,总结了对互感器调检的几 个要点。 关键词:电压互感器;电流互感器 引言 随着智能电网的进程逐步深入,我国投入大量资金用于智能电网的建设,互感器就是电网的神经末梢,是保证电网安全运行的最重要 的设备。它们能否可靠运行,对确保电网安全、稳定、高效运行具有重要意义。 1.电流互感器调试内容 1.1绝缘电阻试验 设备:变档绝缘摇表 测量时应把E端接地,打开兆欧表电源,L端接被试品,读取电阻值,读数结束后先拿开兆欧表的L端,再断兆欧表电源,防止反电势 击穿兆欧表,再对被试设备充分放电。 注意事项: (1)测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻;绝缘电阻值不宜低于1000MΩ,测量一次绕组间的绝缘 电阻,绝缘电阻值不宜低于1000MΩ,但由于结构原因而无法测量时可不进行。 (2)对于没有穿芯(套管)电流互感器,只须测量其单只二次绕组对绝缘外护套及二次绕组间的绝缘电阻即可。 (3)必须等到指针稳定后才可读数,一般来说,读取时间为一分钟。 1.2直流电阻试验 设备:回路电阻测试仪 直阻测试仪 (1)测量其主导电回路的直流电阻采用测试电流为100A的回路电阻测试仪,将测试线按要求分别接入互感器导电回路的一次侧,按下 测试按钮,仪器将自动通流并计算电阻。 (2)测量其二次绕组回路的直流电阻采用直阻测试仪,将测试线按要求接入二次回路,按下测试按钮,仪器将自动通流并计算电阻。 注意事项: (1)一、二次绕组直流电阻测量值,与换算到同一温度下的出厂值比较,相差分别不宜大于10%、15%,同型号、同规格、同批次电 流互感器一、二次绕组的直流电阻和平均值的差异不宜大于10%。当有怀疑时应提高施加的测量电流,测量电流一般不宜超过额定电流的 50%。 (2)电流线接入点在电压线接入点之后,这样可以减少线阻的影响,测量精确度更高。 1.3接线组别、极性检查和变比测量试验 设备:互感器测试仪 试验均采用互感器测试仪,将测试线按要求正确接入电流互感器的一次侧和二次侧,按下测试按钮,仪器将自动检测互感器接线组别 与极性及变比值。 注意事项: (1)检查互感器的接线组别和极性,必须符合设计要求,并应与铭牌和标志相符,检查互感器变比,应与制造厂铭牌值相符。对多抽 头的互感器,可只检查使用分接头的变比。 (2)当被试电流互感器的二次绕组为多绕组时,一定要将其它非被测的每只绕组首尾短接并接地,以防止产生感应过电压,烧坏线 圈。 1.4励磁特性曲线试验 设备:互感器测试仪 根据现场电流互感器以及工程的实际要求取多个电流标准点,以电流标准点为基准读取电压,然后比较出厂励磁试验的数值,合格的 线圈应电压差别不大。 注意事项: (1)若发生测量结果与出厂试验报告有较大出入,应核对使用的仪表种类是否正确。 (2)励磁只对保护级二次绕组有要求,对计量、测量级二次绕组不做要求。 1.5交流耐压试验 设备:高压试验变压器 调压器的输出端接至升压器的输入端,升压器的高压输出端接至互感器的一次侧上,调压器和升压器须可靠接地。 注意事项: (1)本项试验主要针对额定电压为35kV及以下的电流互感器。 (2)耐压试验时,升、降压速度要均匀,升降过程中应监视有关仪表,加压过程中还要密切监视高压回路,监听被试品有无异响,电 压升至试验电压时开始计时一分钟,具体的耐压数值为厂家的出厂耐压值的80%或根据厂家要求进行耐压试验。 (3)在进行主导电回路耐压时,所有二次绕组应该短接接地,互感器带有末屏装置的末屏应接地。 2.电压互感器调试内容
电力互感器检定规程
电力互感器检定规程本规程适用于安装在6kV 及以上电力系统中用于计费与测量的电力互感器(包括电流、电压互感器以及组合互感器)的首次检定、后续检定和使用中的检验。
1 计量性能要求 1.1 准确度等级电流互感器的准确度为0.1、0.2S 、0.2、0.5S 、0.5、1级,电压互感器的准确度为0.1、0.2、 0.5、1级。
组合互感器按它所包含的电流、电压互感器的准确度分别定级。
1.2 误差电流互感器的电流误差(比值差)按下式定义:100(%)⨯-=PPS I I I I I K f (1) 电流互感器的相位误差δ定义为一次电流相量与二次电流相量的相位差,单位为min 。
相 量方向以理想电流互感器的相位差为零来决定,当二次电流相量超前一次电流相量时,相位差为正,反之为负。
电压互感器的电压误差(比值差)按下式定义:100(%)⨯-=PPS U U U U U K f (2)电压互感器的相位误差δ定义为一次电压相量与二次电压相量的相位差,单位为min 。
相 量方向以理想电压互感器的相位差为零来决定,当二次电压相量超前一次电压相量时,相位差为正,反之为负。
式(1)和(2)中,I K 为电流互感器的额定电流比,U K 为电压互感器的额定电压比,S I 为二次电流有效值,S U 为二次电压有效值,P I 为一次电流有效值,P U 为一次电压有效值。
1.3 基本误差在表1的参考条件下,电流互感器的误差不得超出表2给定的限值范围,电压互感器的误差不得超出表3给定的限值范围,实际误差曲线不得超出误差限值连线所形成的折线范围。
1.4 稳定性电力互感器在连续的两次周期检定中,其基本误差的变化,不得大于基本误差限值的1/2。
1.5 附加误差电力互感器的附加误差定义为检定时可不发生但在运行中存在的误差。
它可以由存在于运行工况的干扰项如高低温、剩磁、邻近效应引起,也可以由检定方法引起,如用低压法测量高压电流互感器的误差,用等安匝法测量多匝电流互感器的误差等。
互感器检定标准、互感器检定规程QGDW690—2011电子式互感器现场校验规范
ICS29.240Q/GDW 国家电网公司企业标准Q / GDW690—2011电子式互感器现场校验规范Specification for the site verification of electronic transformers2012-06-06发布2012-06-06实施国家电网公司发布Q / GDW690 — 2011目 次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 技术要求 (2)4.1 误差限值 (2)4.2 测量用电子式电压互感器 (2)5 校验设备和条件 (3)5.1 主要设备 (3)5.2 校验环境和条件 (4)6 校验项目和校验方法 (4)6.1 外观检查 (4)6.2 绝缘电阻试验 (4)6.3 工频耐压试验 (4)6.4 电子式互感器极性检查 (4)6.5 电子式互感器输出时间特性测试 (5)6.6 误差的测量 (5)7 校验周期 (9)8 校验结果的处理 (9)8.1 原始记录及保存时限 (9)8.2 非标准级别电子式互感器的定级 (9)8.3 被检电子式互感器的误差计算 (9)8.4 误差修约 (9)8.5 检验结果判断 (10)编制说明 (11)Q / GDW690 — 2011前 言为规范安装在6kV及以上电力系统中的电子式电压、电流互感器的新制造、使用中和修理后的现场校验,特制定《电子式互感器现场校验规范》。
本标准针对智能变电站电子式互感器的应用特点,重点规范了电子式互感器的现场校验的技术要求、校验设备和校验方法等内容。
本标准由国家电网公司智能电网部提出并解释。
本标准由国家电网公司科技部归口。
本标准起草单位:江苏省电力公司、浙江省电力试验研究院、天津市电力公司、重庆市电力公司。
本标准主要起草人:许扬、李震宇、包玉树、袁宇波、孙健、王忠东、卢树峰、卜强生、罗强、许灵洁、杨世海、邓洁清、张小易、高磊、黄浩声、宋亮亮、张佳敏。
JJG313—2010《测量用电流互感器》检定规程的解读与分析
JJG313—2010《测量用电流互感器》检定规程的解读与分析作者:李岚来源:《科技资讯》2012年第23期摘要:本文介绍了规程修订的背景,进行了新旧版本的对照分析,主要从适用范围、计量性能、技术要求、检定装置等几个方面阐述并分析了新旧规程的差异。
关键词:互感器适用范围计量性能技术要求检定装置中图分类号:TM4 文献标识码:A 文章编号:1672-3791(2012)08(b)-0243-02互感器是电力行业和仪器仪表行业必不可少的传感变换器件,目前虽然有不使用变压器原理的电流电压传感器,但其功能还不能完全替代互感器。
更为重要的是互感器的高可靠性是电子式传感器不能达到的。
在需要高可靠性的场所,必须使用互感器进行电流电压变换。
测量用互感器按用途又可以分为电力用和仪用两种,仪用互感器的误差是在实验室条件下测量确定的,电力互感器的误差可以在实验室测量确定,也可以在安装现场测量确定,但测量时的环境条件和实际使用的环境条件有很大不同,运行工况和实验室检验状态也有很大区别,这就导致电力互感器存在运行变差。
因此只根据误差测量结果判断电力互感器是否合格是不可行的,还必须根据运行时的实际误差来判断是否合格。
国家计量检定规程JJG 1021-2007《电力互感器》和JJG 313-2010《测量用电流互感器》的主要区别就在这里。
因此新修订的JJG 313-2010《测量用电流互感器》,按以上原则把仪用互感器与电力互感器分开,电力互感器检定规程主要考虑到电量结算方面的公平与公正,而仪用互感器检定规程则是考虑到感器计量技术的使用与先进性等方面。
1 JJG313-2010修订的主要内容1.1 适用的范围JJG 313-2010(以下简称新规程)规定的适用范围是:0.001级~0.5级的测量用电流互感器;而JJG 313-1994(以下简称旧规程)规定的适用范围是:0.001级~1级的测量用电流互感器;也就是说旧规程的适用范围被新修订过后的新规程的适用范围给覆盖了,电流互感器的准确度为1级的在国家标准GB 1208-2006《电流互感器》中是包括的,在2010规程中删去了这部分内容。
互感器试验导则
互感器试验导则1. 引言互感器是电力系统中常用的重要设备,用于测量和保护电流。
为了确保互感器的准确性和可靠性,在其设计、制造和使用过程中需要进行一系列试验。
本文将介绍互感器试验导则,包括试验目的、试验方法、试验装置和试验步骤等内容,以帮助工程师和技术人员正确进行互感器试验。
2. 试验目的互感器试验的目的是验证互感器的性能指标是否满足设计要求,并评估其准确性和可靠性。
具体目的包括: - 确定互感器的变比和相位差; - 测量互感器的短路阻抗; - 检测互感器的绝缘强度; - 验证互感器在额定负荷下的温升情况; - 检查互感器外观和连接方式是否符合要求。
3. 试验方法根据不同类型和规格的互感器,可以采用以下试验方法: - 变比测量:通过将已知电压或电流输入到互感器中,并测量输出信号来计算变比。
- 相位差测量:将已知频率和相位的电压或电流输入到互感器的一侧,测量另一侧的输出信号,并计算相位差。
- 短路阻抗测量:通过将互感器的一侧短接,施加已知电压或电流到另一侧,并测量输入和输出信号来计算短路阻抗。
- 绝缘强度测试:在规定的工频或冲击电压下,对互感器进行绝缘强度测试,检查是否存在绝缘击穿或漏电现象。
- 负荷试验:在额定负荷下对互感器进行长时间运行,观察温升情况并验证其可靠性。
- 外观检查:检查互感器外观是否完好无损,并验证连接方式是否正确。
4. 试验装置为了进行互感器试验,需要准备以下试验装置: - 可调变压器:用于提供不同变比和相位的电压; - 电流源:用于提供不同大小和相位的电流; - 示波器:用于测量输入和输出信号的波形、幅值和相位差; - 温度计:用于测量互感器温升情况; - 绝缘强度测试仪:用于进行绝缘强度测试; - 外观检查工具:如放大镜、直尺等。
5. 试验步骤根据互感器的不同类型和试验要求,试验步骤可能会有所不同。
以下是一个通用的互感器试验步骤示例: 1. 确认试验装置和仪器是否正常工作,并进行校准。
互感器校验装置测量结果的不确定度评定
6
— 0 . 1 l 5
+5 . 6
7
— 0 . 1 1 6
+ 5 . 9
8
一O . 1 1 7
+ 5 . 8
9
— 0 . 1 l 6
十6 . 3
一 O . 1 l 6
+5 . 3
, =一 0 . 1 1 5 9( %) ;
6 7
0 . 1 2 3
8 9 1 0
误差 \
厂 _ ( %)
占’
1
+ 0 . 2 0 5
+O. O
+ 0 .2 0 8
+O. 1
+ 0 . 2 0 4
+O . 2
+ 0 . 2 0 1
+O . O
+ 0 . 2 0 2
+0 . 4
测量 , 测试数据如下 。
2 不确定 度分量 和数 学模型
比值差数学模 型
2 . 1 A 类 不 确 定 度 A
.
( 2 )依据 J J G 3 1 3 - 2 0 1 0 ( 测 量用 电流互感器检定规程》 , 采用比较法 , 电流标准准确度等级 : 0 . 0 2 S级( 5— 2 O 0 0 A) / 5 A, \ 次数
2 0 1 3 年第6 期
文章 编号 : 1 6 7 4 . 4 5 7 8 ( 2 0 1 3 ) 0 6 . 0 0 2 8 . 0 2
山西电子 技术
应 用 实 践
பைடு நூலகம்互感 器校 验 装 置测 量 结果 的 不确 定度 评 定 .
李 叁 芳
( 山西省机 电设计研 究 院, 山西 太原 0 3 0 0 0 9 )
互感器测试仪操作规程
互感器测试仪操作规程标题:互感器测试仪操作规程引言概述:互感器测试仪是一种用于测量电气设备中互感器性能的仪器,其正确操作对于确保电气设备的正常运行至关重要。
本文将介绍互感器测试仪的操作规程,匡助操作人员正确、安全地使用该设备。
一、准备工作1.1 确保测试仪器处于正常工作状态:检查仪器的电源、连接线等是否完好无损,确保仪器能够正常启动和运行。
1.2 准备测试样品:选择合适的互感器进行测试,并确保互感器处于停电状态,避免发生意外。
1.3 确认测试环境:选择干净、通风良好的环境进行测试,避免灰尘和湿气对测试结果的影响。
二、连接测试仪器2.1 将测试仪器与互感器正确连接:根据仪器说明书或者操作手册,将测试仪器与互感器正确连接,确保连接稳固可靠。
2.2 调整测试仪器参数:根据测试要求,调整仪器的参数,如电压、电流等,以确保测试结果准确。
2.3 完成仪器的校准:在连接完成后,进行仪器的校准,以确保测试结果的准确性和可靠性。
三、进行测试操作3.1 启动测试仪器:按照操作手册的指引,启动测试仪器,并等待仪器稳定后进行测试。
3.2 进行测试操作:根据测试要求,进行相应的测试操作,如电压、电流等参数的测试,记录测试结果。
3.3 注意安全防护:在测试过程中,注意安全防护,避免触电或者其他意外事故的发生,确保测试人员的安全。
四、分析和记录测试结果4.1 分析测试结果:根据测试结果进行数据分析,判断互感器的性能是否符合要求,如是否存在故障或者异常。
4.2 记录测试结果:将测试结果准确记录在测试报告中,包括测试日期、测试人员、测试参数等信息,以备日后查阅。
4.3 提出改进建议:根据测试结果,提出改进建议或者维护措施,确保互感器的正常运行和性能。
五、结束测试操作5.1 关闭测试仪器:在测试完成后,及时关闭测试仪器,并拔掉电源线,确保设备安全。
5.2 清理测试环境:清理测试环境,将测试仪器和测试样品放置到指定位置,确保环境整洁有序。
电流互感器 标准
电流互感器标准
电流互感器(Current Transformer,简称CT)是一种基于电磁感应原理的测量设备,用于将一次侧的大电流转换为二次侧的小电流进行测量。
在电力系统中,电流互感器通常用于配合仪表、继电保护和自动装置等设备。
电流互感器在我国有统一的标准,其国家标准的代号为GB1208-2006。
电流互感器的标识符号一般为“CT”,在某些图纸上可能标注为“LH”,这是流互(Lightning Transformer)的缩写。
另外,还有一种标注为“TI”,表示电流变换(Current Transformation)。
在使用电流互感器时,需要注意以下几点:
1.电流互感器的一次侧绕组匝数较少,串接在需要测量的电流线路中。
2.电流互感器的二次侧禁止开路运行,一次侧和二次侧必须保持良好的接地。
3.当需要更换二次回路中的用电设备时,应先将二次侧短接,更换完毕后再拆除短接线,确保无开路现象后方可投入运行。
4.电流互感器分为计量和测量两种,计量用的精度有0.1S、0.2S、0.5S等不同等级。
总之,电流互感器是一种在电力系统中广泛应用的测量设备,其标准为GB1208-2006,标识符号为CT。
在使用过程中,要确保遵守相关规定,确保设备安全、准确地运行。
定期检定计量装置的规定
周期检定计量装置的规定
为了保证在用计量装置的准确、可靠,依据国家检定规程JJG307-2006《机电式交流电能表检定规程》、JJG596-1999《电子式电能表检定规程》、JJG313-2010《测量用电流互感器检定规程》和JJG314-2010《测量用电压互感器检定规程》的要求,特作一下规定:
一、机电式交流电能表的检定周期:
使用中的机电式交流电能表,其检定(或轮换)周期应遵守下表的规定。
其中:上表第1项及第2项属315KVA以上用户应半年进行现场查巡一次,一年现场测试一次;第3项按有关规程的规定结合上级监管部门相关规定,用抽检统计方法确定是否按期轮换。
二、电子式电能表检定周期:
1、使用中的标准电能表检定周期不得超过1年。
必要时可随时送检,周期检定时要携带上次检定证书。
2、使用中的安装式电能表检定周期一般为5年。
检定机构可以根据电能表的结构和实际使用情况采用抽样和概率统计办法确定周期。
但要经省级以上计量行政部门批准。
三、交流电能表检定装置检定周期:
使用中的装置检定周期为一年(具体实际按区计量检测研究院通知为准)。
四、测量用电流互感器检定周期:
检定周期为2年。
在连续2个周期3次检定中,最后一次检定结果与前2次检定结果中任何一次比较,误差变化不大于其误差限值的1/3,检定周期可以延长至4年。
五、测量用电压互感器检定周期:
检定周期为2年。
在连续2个周期3次检定中,最后一次检定结果与前2次检定结果中任何一次比较,误差变化不大于其误差限值的1/3,检定周期可以延长至4年。
互感器校验仪检定装置通用技术规范
额定工作电流:1A 5A
扩展量程:额定工作电压:10/3.4内附百分表:0.2级
3.5谐波源:150 Hz/250Hz 0~1V/10mA
3.6等效微差电源:应能给出与被检校验仪相适应的幅值和相位连续可调的电流源与电压源信号,等效微差电源不稳定及波形失真引起的测量读数变化,其标准偏差应小于检定装置允许误差的1/10。
2.6接线端钮的直径不得小于6mm。
2.7产品使用年限不低于10年。
2.8中标产品必须经有资质的检定机构检验合格后方可使用。
3主要技术参数
3.1准确度等级:0.2, 0.3级
3.2测量范围基本量程:同相分量±10% 正交分量 0.1rad 阻抗 1Ω导纳 0.01S
扩展量程: 同相分量±100% 正交分量 1rad 阻抗 10Ω导纳 0.1S
2
2.1误差性能稳定。
2.2结构应紧凑、牢固,不得松动,保证良好的接触。
2.3面板各端钮字迹清楚、极性正确。有连接端钮的,应标明连接图。
2.4检定装置的变换量限转换开关或插头与插座应保证良好接触,接触电阻稳定,不得因接触不良而影响其误差和其它性能,且转换开关应有1万次的使用寿命。
2.5采用中文界面,界面清晰。
3.7 接地和绝缘:检定装置应有接地端子,其金属外壳应与接地端子可靠连接。交流电源插座对金属面板及外壳之间的绝缘电阻应不小于20MΩ,应能承受1.5kV的工频耐受电压试验。
3.8 稳定性:在校准周期内,检定装置的误差变化应不大于误差限值的1/3。
4外观和结构要求
4.1本产品的外形尺寸及零部件尺寸应符合设计图纸要求。
经标书审查会同意后,对专用部分的修改形成表4“项目单位技术差异表”,放入专用部分中,随招标文件同时发出并视为有效,否则将视为无差异。
电流互感器的校准与使用方法介绍
电流互感器的校准与使用方法介绍电流互感器是电力系统中常见的电气设备,用于测量大电流并将其转化为小电流,以方便测量和保护装置的使用。
在使用互感器之前,正确的校准和使用方法十分重要,以确保测量结果的准确性和设备的可靠性。
本文将介绍电流互感器的校准和使用方法。
一、电流互感器校准方法1. 选择适当的校准设备:在进行电流互感器的校准之前,需要选择合适的校准设备。
常用的校准设备包括标准电流源、标准电流互感器和电流表等。
确保这些设备在校准过程中具有较高的准确性和稳定性。
2. 校准仪器的准备:在进行校准之前,需要对校准仪器进行准备,包括检查仪器的电源和接线是否正常,并保证仪器的工作状态稳定。
3. 校准过程:校准的步骤可以分为初始化、调零、调整和记录四个部分。
- 初始化:开机后,对校准仪器进行初始化设置,包括选择校准对象(电流互感器型号和额定参数)、输入校准参数和选择校准精度等。
- 调零:在校准之前,需要对校准仪器进行调零。
调零的目的是消除仪器本身的误差,确保校准结果的准确性。
- 调整:将待校准的电流互感器连接到校准设备上,并通过调整校准仪器的电流值,使其与电流互感器输出的电流值相匹配。
- 记录:在校准过程中,需记录校准仪器和电流互感器的参数,包括电流值、时间、误差值等。
记录这些数据有助于后续的校验和参考。
4. 校准结果评估:校准完成后,需要评估校准结果的准确性。
可以使用校准仪器和其他测试设备进行对比测试,检查实际测量与理论值之间的误差是否在合理范围内。
二、电流互感器的使用方法1. 安装位置选择:电流互感器的正确安装位置对测量结果至关重要。
一般情况下,应将电流互感器安装在待测电流回路的主回路中,避免与其他干扰源接触。
同时,应确保互感器的安装牢固可靠,避免因振动或移位而影响测量结果。
2. 接线方法:正确的接线方法对电流互感器的使用至关重要。
通常,电流互感器具有两个接线端子,一个为输入端,一个为输出端。
输入端应与待测电流回路相连接,输出端则用于连接测量设备或保护装置。
互感器的检定注意事项
互感器的检定注意事项用来检定电流互感器与电压互感器的专用仪器是互感器校验仪。
目前我国采用的互感器校验仪种类、型号繁多,但无论是采用差值法原理,还是采用电流比较仪平衡原理,其正确使用与否,都不同程度地影响了测量的结果。
因此在互感器的检定过程中,我们必须注意以下几方面的问题。
1、检定环境的选择互感器检定的环境条件,必须满足检定规程的要求,即周围气温为十10~+35℃,相对湿度不大于80%。
存在于工作场所周围的电磁场所引起的测量误差,不应大于被检互感器允许误差的1/20。
用于检定工作的升流器、调压器、大电流电缆线等所引起的测量误差,不应大于被检互感器允许误差的1/10。
为此,在实验室内,对有关测量和供电设备开展合理布置,甚至对大电流的载流导线也要合理地布置,否则,它们对互感器的校验将产生不可忽略的测量误差。
一般讲,至少应让升流器、大电流导线与互感器校验仪的距离大于3m。
为减小大电流电缆所引起的测量误差,应尽可能选择截面积较大的电缆线。
2、正确选择接线方式绝大多数的互感器校验仪都是按差值测量法设计的,因此,在将被检互感器与标准互感器连接到互感器校验仪时,必须保证接线的极性正确。
否则,取差电路取的可能是两个电流(电压)的和,而不是两电流(电压)之差。
这样,可能将校验仪烧坏。
某些互感器校验仪电路元件烧毁,其主要原因是接线方式错误而又误加较大的电流或升较高的电压所致。
在接线中还必须考虑到互感器的高低电位端,对电流互感器来说,只有当其初级电路中的L1端与次级电路中的K1端处于接近地电位时,测量从L1端注入的电流与K1端输出的电流,才是该互感器的真实误差。
对电压互感器来说,它的X端与x端是处于低电位,而A端和a端处于高电位,检定中将标准互感器的a端与被检互感器的a端短接,在两互感器的x 端取次级电压差。
如电流端接反,则可能引起泄漏误差。
综上所述,我们在互感器的检定中,应防止电流互感器L1、K1端与L2、K2端对调;电压互感器A端、a端与X 端、x端对调。
测量用电流互感器检定规程
测量用电流互感器检定规程1、合用范围额定频率:50Hz;等级:0.001~1级:对象:测量用电流互感器。
2、技术规定2、1误差表达比值差:对0.005~0.001级采用10-6表达;对0.01级及以下采用%表达。
相位差:对0.005~0.001级采用(10-6rad,即弧度)表达;对0.01级及以下采用(',即分)表达。
换算关系:π弧度=180︒;1︒=60(')⨯=3438(')1 rad(弧度)=100 crad(厘弧度)=180603.142、2误差规定误差必须在额定频率、额定功率因数和额定负荷的25%~100%之间才故意义。
对于“S”级互感器,额定二次电流必须为5A,本规程规定的误差极限才故意义。
假如二次电流为1A,则其“S”级无意义。
下限负荷规定:额定负荷的1/4,但对于额定二次电流为5A、额定负荷为5V A的互感器,下限负荷为2.5V A,有的互感器在名牌上特别规定下限负荷为3.75V A。
2.3互感器的实际误差不应超过误差极限值连线所形成的折线范围。
3、标准器标准电流互感器的规定如下:A、要比被检电流互感器高两个准确度级别,而实际误差应是被检电流互感器误差极限的1/5。
例如:检定0.5级电流互感器,至少应选用0.1级的标准电流互感器,且标准电流互感器在5%I N和20%I N的比值误差不超过±0.3%和±0.15%;相位误差不超过18(')和9('),0.1级标准电流互感器在5%I N和20%I N下相位差分别是15(')和8('),满足规定。
对于检定0.2S级电流互感器,标准器应选用0.02级及以上的标准电流互感器;0.5S级电流互感器,标准器应选用0.05级及以上的标准电流互感器B、假如标准电流互感器只比被检电流互感器高一个准确度级别,则检定结果应进行误差修正。
标准电流互感器的实际误差不超过被检电流互感器误差极限的1/2。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
中华人民共和国电力行业标准DL/ 668-1999测量用互感器检验装置Instrument transformer testing equipment for measuring service1999—08—02发布1999—10—01实施中华人民共和国国家经济贸易委员会发布前言本标准参照国家标准《电压互感器》(GB1208—1997)有关检验内容,总结目前测量用互感检验设备的性能与质量问题,并根据测量用互感器在电力系统中使用情况提出一些特殊的检验要求进行起草,在内容上与其他相关标准保持一致。
鉴于目前国内还没有测量有互感器检验设备方面统一的产品技术标准或检定规程,因此,本标准在全国的实施为进行该产品的型式试验、出厂试验和验收试验提供了技术依据,以适应电能计量技术发展和加强电力系统计量法制建设的需要。
本标准包括范围、引用标准、术语、分类、技术要求、试验方法、检验规则与抽样、标志、包装等。
本标准的附录A、附录B都是标准的附录。
本标准的附录C、附录D都是提示的附录。
本标准由原电力工业部电测量标准化技术委员会提出并归口。
本标准主要起草单位:山东电力集团公司。
参加起草单位:上海电力公司、广东中山东风高压电器有限公司。
本标准主要起草人:郭金英、徐民、张春晖、严尔衡、何排枝。
本标准由山东电力集团公司负责解释。
目录前言1 范围 (3)2 引用标准 (3)3 术语 (4)4 分类 (6)5 技术要求 (6)6 试验方法 (13)7 检验规则与抽样 (19)8 标志、包装 (21)附录A(标准的附录)标准互感器及主要配套设备的配置 (22)附录B(标准的附录)标准互感器的允许变差 (23)附录C(提示的附录)升压器、升流器额定参数的参考值 (24)附录D(提示的附录)退磁电阻选择 (25)中华人民共和国电力行业标准测量用互感器检验装置DL/T 668—1999 Instrument transformer testing equipment for measuring service1 范围本标准规定了测量用互感器检验装置的分类、技术要求、试验方法、检验规则与抽样、标志、包装等。
本标准适用于额定工作频率为50Hz,用于检验0.05、0.1、0.2(0.2S)和0.5(0.5S)级测量用的单相与三相电压互感器(额定电压为0.1/3~220kV)和电流互感器(额定电流为0.1~2500A)检验装置的型工试验、出厂试验和验收试验。
2 引用标准下列标准所包含的条文,通过在本标准中的应用而构成本标准的条文。
在标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB311.1~311.5—1997 高压输变电设备绝缘配合高电压试验技术GB1207—1997 电压互感器GB1208—1997 电流互感器GB6738—1986 电测量指示仪表和记录仪表及其附件的安全要求GB/T15464—1995 包装通用技术条件GB50150—1991 电气装置安装工程电气设备交接度验标准JJG124—1993 电流表、电压表及功率表检定规程JJG169—1993 互感器校验仪检定规程JJG313—1994 测量用电流互感器检定规程JJG314—1994 测量用电压互感器检定规程JJG1023—1991 常电学计量名词术语(试行)JB/T5356—1991 电流互感器试验导则JB/T5357—1991 电压互感器试验导则JB/T5472—1991 仪用电流互感器JB/T5473—1991 仪用电压互感器ZBY354—1985 互感器校验仪技术条件3 术语3.1 测量用互感器检验装置instrument transformer testing equipment for measuring service(以下简称装置)向被检的测量用电压(电流)互感器(以下简称被检互感器)供给电压(电流),并检验其测量误关及春他计量性能的所有设备组合,包括标准互感器、互感器构验仪、二次电压(电流)负荷箱、供电电压互感器、电压(电流)调节设备,以及互感器的一次和二次回路接线等。
3.2 标准互感器standard instrument trnsformer装置中用作计量标准的电压(电流)互感器。
3.3 互感器误差比较法compison method of instrument transformer error当被检电压(电流)互感器与标准互感器的额定一次、二次值分别相同时,采用一次绕组并联(串联)接线,通过比较二次电压(电流)的方式,确定被检互感器误差的方法。
电压互感器误差比较方法原理接线见图1。
电流互感器误差比较方法原理接线见图2。
注:对于三相电压互感器呈由三只单相电压互感器按Y,y型连接或两只单相电压互感器按V/V型连接所组成三相电压互感器组,其原理接线参照相关标准的规定。
3.4 装置检验标准test standard of the testing equipment用于检验装置准确主的测量设备。
3.5 装置的输出端the output terminals of the testing equipment连接被检互感器一次绕组的装置的接线端,如图1(图2)中的M、N(S1、S2)图1 电压互感器误差比较法原理接线图2 电流互感器误差比较法原理接线3.6 装置的最大输出maximum output of the testing equipment装置输出端加最大的输出负载时输出,以kV A为单位。
其输出电压(电流)应能达到所连接被检互感器额定值的120%。
输出波形失真度系数应不大于5%。
3.7 装置的输入端input terminals of the testing equipment连接被检互感器二次绕组的装置接线端,如图1(图2)中的m、n(r1、r2)。
3.8 装置的被检电压互感器二次导纳接线端under test potential transformer secondary admittance terminals连接被检电压互感器二次负荷箱的装置接线端,如图1中y1、y2。
3.9 装置的测量误差measuring error of the testing equipment在规定使用条件下,由标准互感器和配套设备等所有组合部件引起的测量误差之和,称为装置的测量误差,以综合误差表示,包括综合比值差、综合相位差两部分。
3.10 准确级accuracy class装置测量准确程度的级别。
装置在规定使用条件下的综合误关应在规定的范围内。
4 分类4.1 按被检互感器的种类分为:电压互感器检验装置;电流互感器检验装置(包括用于检验特殊用途S级电流互感器的检验装置);电压和电流互感器检验装置。
4.2 按采用交流检验线路的相/线数分为:单相接线检验装置;单相和三相接线检验装置。
4.3 按准确级分为:0.01、0.02和0.05级互感器检验装置。
5 技术要求5.1 一般要求5.1.1 装置的标准互感器和配套设备应完整齐全。
5.1.2 技术文件。
装置应提供正确、完整的电气原理图、安装接线图和使用操作说明书。
装置标准互感器及配套使用的供电电压互感器、互感器校验仪、二次负荷箱、测量与监视仪表以及升压、升流器应具有有效期内的检定证书或测试报告。
5.1.3 环境条件:环境温度(10~35)℃;相对湿度小于85%;海拔高度不超过1000m。
注:海拔超过1000m的地区,对标准互感器和互感器校验仪的温升等项指标,订货时提出与制造厂协商解决。
5.1.4 电源。
电源频率的变化范围:(50±0.5)Hz;电源波形应为正弦波,其波形失真度系数应不大于%。
5.2 装置输出5.2.1 输出范围。
装置的输出电压范围为:被检互感器额定一次电压的20%~120%。
输出电流范围为:对一般电流互感器检验装置为被检互感器额定电流的%~120%;对S级电流互感器检验装置为被检互感器额定电流的1%~120%。
注:对规定电压因数为1.9倍的被检电压互感器,装置的输出范围的订货时提出与制造厂协商解决。
5.2.2 输出量程。
a)电压量程(kV):0.12、0.28、0.46、0.72、1.0、7.5、12、27、42、80、132、264。
b)电流量程(A):0.25、0.6、1.2、2.5、5、10、20、50、100、250、600、1200、1800、3000。
注:如果需要其他量程,订货时提出与制造厂协商解决。
5.2.3 装置提供的二次负荷a)电压互感器二次负荷(V A):0.5、1、1.5、2.5、3.75、5、6、25、7.5、10、12.5、5、18.75、20、25、30、37.5、40、50、60、75、80、100、25、150、200、250、300、400、500、1000。
二次负荷的功率因数为:0.2、0.3、0.5、0.8、1,功率因数小于1为感性(或容性)负荷。
b)电流互感器额定二次负荷:(A):1、1.25、2.5、3.75、5、6、7.5、10、12.5、15、20、25、30、40、45、50、60、80、100。
二次负荷的功率因数为:0.6、0.7、0.8、1,功率因数小于1为感性(或容性)负荷。
5.3 装置功能5.3.1 基本国能a)端子标志检验b)电流互感器的退磁试验;c)电压互感器的励磁特性测量;d)单相电压(电流)互感器误差测量;e)三相接线电压互感器误差测量;f)互感器的实际二次负荷测量;g)装置应具有进行数据通信的功能。
5.3.2 扩展功能a)互感器的二次负荷功率因数改变的影响试验;b)二次负荷箱测量;c)电流互感器仪表保安电流测量。
注:扩展功能由制造厂根据用户的要求确定。
5.4 准确级5.4.1 一般条件。
装置应能调节和测量其输出的电压(电流)值和输出电压对称度以及被检互感器二次负荷及其功率因数,使之符合检验要求。
5.4.2 参比条件。
a)环境温度(20±5)℃、相对温度45%~80%。
b)装置输入电源的频率:对1级互感器校验仪为(50±0.1)Hz;对2和3级互感器校验仪为(50±0.2)Hz。
波形为正弦波,其失真度系数应不大于5%。
c)对三相装置,输出的三相电压不对称主应不大于2%。
d)装置在最大输出时,在被检互感器位置由装置产生的电磁场引起的互感器测量误并应不大于被检互感器误差限值的1/10。
5.4.3 装置测量误差。
