电路测量时内接法与外接法的选择

测量方法

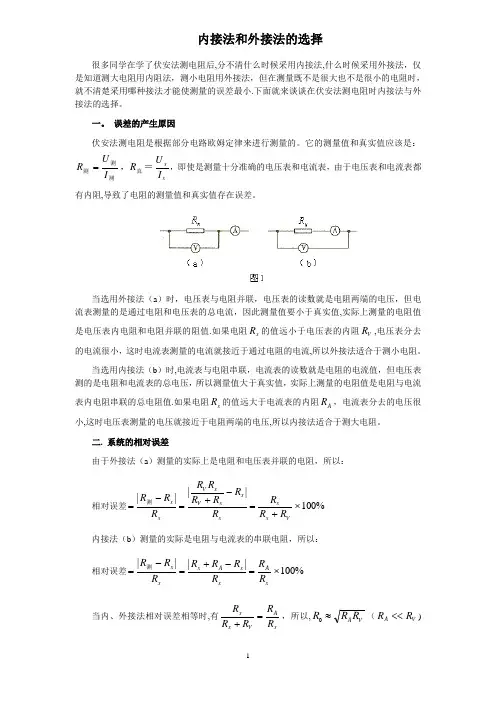

通常伏安法测电阻的电路有两个基本连接方法：内接法和外接法（电流表在电压表的内侧还是外侧）
电路选择
在内接法电路中，因为电流表有内阻，在内接法的电路中电流表两端有电压，所以电压表测岀的电压是电流表和待 测电阻消耗的电压之和，比待测电阻两端的电压值大，利用R=U计算，这样测得的电阻值比真实值偏大，就产生了实
Iห้องสมุดไป่ตู้
验误差。
内接法测得的电阻值R内=RX-RA，误差原因：电流表的分压作用
当测阻值大的电阻即Rx>>Ra时，用电流表内接法测量电阻误差小。
在外接法电路中，因为电压表中有电流通过，所以电流表测得的电流是待测电阻与电压表中的电流之和，比流过待 测电阻的电流值大，利用R=U计算，这样测得的电阻值比真实值偏小，也产生了实验误差。
电路测量时内接法与外接法的选择
根据欧姆定律的变形公式R=U可知，要测某一电阻Rx的阻值，只要用电压表测岀Rx两端的电压，用电流表测
I
岀通过Rx的电流，代入公式即可计算岀电阻Rx的阻值。
误差原因
由于所用电压表和电流表都不是理想电表，即电压表的内阻并非趋近无穷大，电流表也存在内阻，因此实验测量岀 的电阻值与真实值不同，存在误差。
试触法
a&b厂\c
彳*J二】*—(A)*
K!
!
当待测电阻的阻值完全未知时，常采用内、外接试触法，连接方式如图所示。电压表右端与
I
外接法测得的电阻值R外=RxR/，误差原因：电压表的分流作用。
Rx+Rv
当测阻值小的电阻即Rx<<Rv时，用电流表外接法测量电阻误差小。
采用内外接法的简易判断
当R =,Ra *Rv时，内接法和外接法测电阻的相对误差相等；
当R>RA*RV时，采用内接法测电阻产生的误差较小；
当RvRa *Rv时，采用上接法测电阻产生的误差较小。
