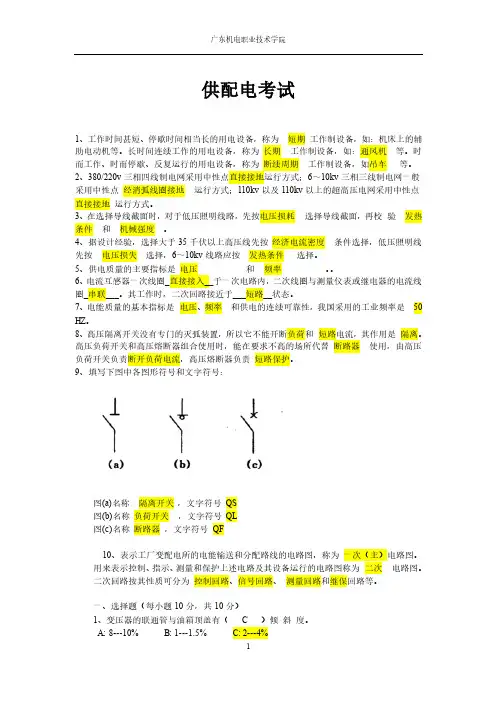

供配电期末考试含答案

供配电考试

1、工作时间甚短、停歇时间相当长的用电设备，称为短期工作制设备，如：机床上的辅助电动机等。长时间连续工作的用电设备，称为长期工作制设备，如：通风机等。时而工作、时而停歇、反复运行的用电设备，称为断续周期工作制设备，如吊车等。

2、380/220v三相四线制电网采用中性点直接接地运行方式；6～10kv三相三线制电网一般采用中性点经消弧线圈接地运行方式；110kv以及110kv以上的超高压电网采用中性点直接接地运行方式。

3、在选择导线截面时，对于低压照明线路，先按电压损耗选择导线截面，再校验发热条件和机械强度。

4、据设计经验，选择大于35千伏以上高压线先按经济电流密度条件选择，低压照明线先按电压损失选择，6～10kv线路应按发热条件选择。

5、供电质量的主要指标是电压和频率。。

6、电流互感器一次线圈_直接接入__于一次电路内，二次线圈与测量仪表或继电器的电流线圈_串联___。其工作时，二次回路接近于___短路__状态。

7、电能质量的基本指标是电压、频率和供电的连续可靠性，我国采用的工业频率是50 HZ。

8、高压隔离开关没有专门的灭弧装置，所以它不能开断负荷和短路电流，其作用是隔离。高压负荷开关和高压熔断器组合使用时，能在要求不高的场所代替断路器使用，由高压负荷开关负责断开负荷电流，高压熔断器负责短路保护。

9、填写下图中各图形符号和文字符号：

图(a)名称隔离开关，文字符号QS

图(b)名称负荷开关，文字符号QL

图(c)名称断路器，文字符号QF

10、表示工厂变配电所的电能输送和分配路线的电路图，称为一次（主）电路图。

用来表示控制、指示、测量和保护上述电路及其设备运行的电路图称为二次电路图。

二次回路按其性质可分为控制回路、信号回路、测量回路和继保回路等。

一、选择题（每小题10分，共10分）

1、变压器的联通管与油箱顶盖有（ C ）倾斜度。

A: 8---10% B: 1---1.5% C: 2---4%

2、胸外挤压心脏法对触电人心脏反复进行挤压和放松，每分钟约（ B ）次。

A：120次B：60次C：80次

3、电压互感器在工作时，其工作侧（二次测）不得（B ）

A：开路B：短路C：接地

4、并列变压器的容量应尽量相同或相近，其最大容量与最小容量之比不宜超过（ B ）。

A：2比1 B：3比1 C：4比1 D：5比1

5、三相五心柱式三绕组电压互感器的工作原理是：当线路正常工作时，开口三角两

端的零序电压接近于零；而当线路上发生单相接地故障时，开口三角两端的零序电压接近于（ C ），使电压继电器动作，发出故障信号。

A：220V B：380V C：100V D：10kV

6、220/380V低压电网采用中性点（ C ）运行方式。A: 不接地B: 经

消弧线圈接地C: 直接接地

7、低压为0.4KV的单台车间主变压器容量,一般不宜大于（C ）

(A)160kV A(B)1000kV A(C)1250kV A(D)250kV A

8、高压电力线路的环型接线大多采用“（A）”运行方式A: 开环B: 闭

环9、供电质量的主要指标是（C ）和（）。

A：电压，电流B：电流，频率C：电压，频率D：电压，功率因数10、求多组三相用电设备计算负荷通常采用（D ）来计算。A：估算法B：单相负荷法C：二项式法D：需要系数法

三、是非题（每小题1分，共10分；答案填在题号的后面）

1. ( X )变压器的过负荷保护动作，作用于跳闸。

2. ( Y )均匀负荷的三相线路电压损耗计算法是：首先将分布负荷集中于分布线段的中

点，然后按集中负荷的方法计算。

3. ( Y )阀形避雷器主要用来防雷电侵入波危及电气设备的绝缘。

4. ( X )同一回路的所有相线和中性线可以穿入不同一金属管内。

5. (Y)保护电力变压器熔断器熔体的要求：INFE=（1.5～2）I1NT 。

6. (X ) 两相三线和单相线路的中性线截面为相线截面的一半。

7. (Y) 对于电缆，不必校验其机械强度和短路动稳定度，但需校验短路热稳定度。

8. (X )由于避雷针接地良好。当雷击避雷针时，人触及避雷针构架是安全的。

9. ( X )任何种类电动机的起动系数Kst均为5～7 。

10 ( Y ) 在距单根接地体或接地故障点20m的地方，称为电气上的“地”或“大地”。

四、问答题（20分）

1．简述变电所与配电所的功能。（10分）

变电所的任务是接受电能、变换电压和分配电能，即受电——变压——配电；配电所的任务是接受电能和分配电能，但不改变电压，即受电——配电。

2．供配电系统应满足的基本要求是什么？（10分）

（1）安全；（２）可靠；（３）优质；（４）经济。

五、计算题（40分）

1、某10/0.4KV变电所，有一、二级负荷S30(Ⅰ+Ⅱ)=800kV A,总计算负荷为1200kV A，试确定此变电所变压器的台数和容量。（10分）

解：根据车间变电所变压器台数及容量选择要求，该车间变电所有一、二级负荷，故宜选择两台主变压器。任一台变压器单独运行时，要满足60％～70％的总负荷要求，即：

=(0.6～0.7)×1200kV·A= 720kV·A～840 kV·A3分

且任一台变压器应满足全部一、二级负荷的要求，所以：≥800kV·A3分

根据上述条件，可选两台容量均为1000kV·A的变压器，具体型号为S9-1000/10的铜绕组低损耗三相油浸式电力变压器4分

2、试确定下图所示的供电系统中变压器1T、2T的一、二次绕组的额定电压。（10分）1T L1 2T L2

解：1T: U1N.1T= UG.N=10.5kV 3分

U2N.1T=1.1UL1=1.1×110KV=121kV 2 分

∴1T: 10.5/121kV 1 分

2T: U1N.2T= 110kV 1 分

U2N.2T= 38.5kV 1 分

∴3T: 110/38.5KV 3分

3、有一条采用BLX一500型铝芯线明敷的220／380V的TN—C线路，供电给某机修车间的金属切削机床组，380V的电动机30台，其总的设备容量为120kW。求其计算负荷；当地最热月平均最高气温为+30℃，试选择此线路的导线截面。（20分）
