各种焊接方式优缺点
各种连接方式的优缺点

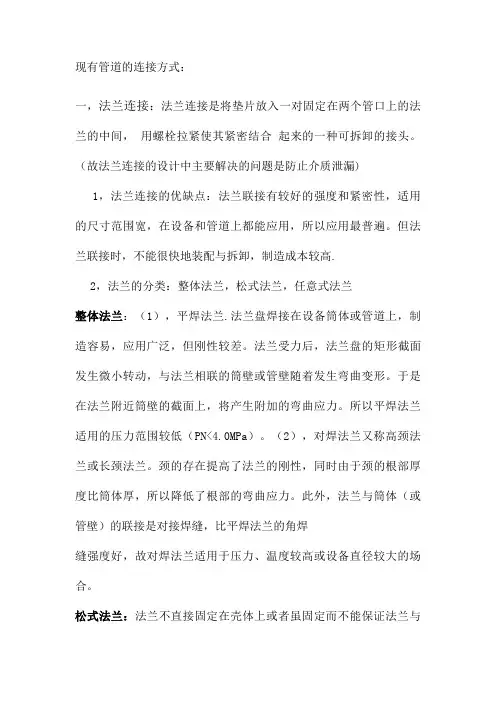

现有管道的连接方式：一，法兰连接：法兰连接是将垫片放入一对固定在两个管口上的法兰的中间，用螺栓拉紧使其紧密结合起来的一种可拆卸的接头。
（故法兰连接的设计中主要解决的问题是防止介质泄漏) 1，法兰连接的优缺点：法兰联接有较好的强度和紧密性，适用的尺寸范围宽，在设备和管道上都能应用，所以应用最普遍。
但法兰联接时，不能很快地装配与拆卸，制造成本较高.2，法兰的分类：整体法兰，松式法兰，任意式法兰整体法兰：（1），平焊法兰.法兰盘焊接在设备筒体或管道上，制造容易，应用广泛，但刚性较差。
法兰受力后，法兰盘的矩形截面发生微小转动，与法兰相联的筒壁或管壁随着发生弯曲变形。
于是在法兰附近筒壁的截面上，将产生附加的弯曲应力。
所以平焊法兰适用的压力范围较低（PN<4.0MPa）。
（2），对焊法兰又称高颈法兰或长颈法兰。
颈的存在提高了法兰的刚性，同时由于颈的根部厚度比筒体厚，所以降低了根部的弯曲应力。
此外，法兰与筒体（或管壁）的联接是对接焊缝，比平焊法兰的角焊缝强度好，故对焊法兰适用于压力、温度较高或设备直径较大的场合。
松式法兰：法兰不直接固定在壳体上或者虽固定而不能保证法兰与壳体作为一个整体承受螺栓载荷的结构，均划为松式法兰，如活套法兰、螺纹法兰、搭接法兰。
活套法兰的法兰盘可以采用与设备或管道不同的材料制造，用于铜制、铝制、陶瓷、石墨及其非金属材料的设备或管道上。
受力后无附加弯曲应力，只适用于压力较低场合螺纹法兰广泛用于高压管道上，法兰对管壁产生的附加应力较小。
但这种法兰刚度小，它的厚度较厚，一般只适用于压力较低的容器上。
任意式法兰：任意式法兰与壳体连成一体，刚性比整体法兰差，如未焊透的焊接法兰。
3，石油化工上常用的法兰标准：一类是压力容器法兰标准，一类是管法兰标准（1）压力容器法兰标准可分为甲型平焊法兰，乙型平焊法兰，长颈对焊法兰甲型平焊法兰：它直接与容器的筒体或封头焊接。
在上紧和工作时均会作用给容器器壁一定的附加弯矩，且法兰盘自身的刚度也较小，所以适用于压力等级较低和筒体直径较小的范围内。
焊接方法优缺点及主要使用场合

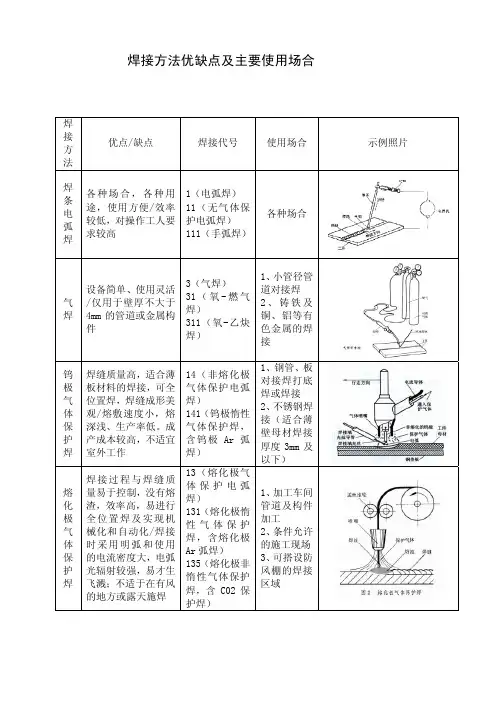

焊接方法优缺点及主要使用场合焊接方法 优点/缺点 焊接代号 使用场合 示例照片焊条电弧焊各种场合，各种用途，使用方便/效率较低，对操作工人要求较高 1（电弧焊） 11（无气体保护电弧焊） 111（手弧焊）各种场合气焊 设备简单、使用灵活/仅用于壁厚不大于4mm 的管道或金属构件3（气焊） 31（氧-燃气焊）311（氧-乙炔焊）1、小管径管道对接焊2、铸铁及铜、铝等有色金属的焊接 钨极气体保护焊 焊缝质量高，适合薄板材料的焊接，可全位置焊，焊缝成形美观/熔敷速度小，熔深浅、生产率低。
成产成本较高，不适宜室外工作 14（非熔化极气体保护电弧焊）141（钨极惰性气体保护焊，含钨极Ar 弧焊） 1、钢管、板对接焊打底焊或焊接 2、不锈钢焊接（适合薄壁母材焊接厚度3mm 及以下） 熔化极气体保护焊 焊接过程与焊缝质量易于控制，没有熔渣，效率高，易进行全位置焊及实现机械化和自动化/焊接时采用明弧和使用的电流密度大，电弧光辐射较强，易才生飞溅；不适于在有风的地方或露天施焊13（熔化极气体保护电弧焊）131（熔化极惰性气体保护焊，含熔化极Ar 弧焊） 135（熔化极非惰性气体保护焊，含C02保护焊）1、加工车间管道及构件加工2、条件允许的施工现场3、可搭设防风棚的焊接区域机电安装工程施工工艺标准‐‐‐‐给排水螺柱焊焊接电流大，螺柱能与钢构件可靠连接/设备笨重，适合加工厂7（其它焊接方法）78（螺柱焊） 主要使用于钢柱、钢梁和桥梁面，与混凝土进行接触，以增加钢结构与混凝土结构可靠粘结。
钎焊 加热温度较低，接头光滑平整，组织和机械性能变化小、变形小，可焊异种金属或材料/接头强度低，耐热性差，焊前清整要求严格，钎料价格较贵9（硬钎焊、软钎焊、钎接焊）91（硬钎焊）912（火焰硬钎焊）常用于薄壁铜管焊接。
九种摩擦焊原理、优缺点、应用范围与焊接过程分析
文件编号：＿＿＿＿＿＿＿＿＿＿版号：＿＿＿＿＿＿＿＿生效日期：＿＿＿＿＿＿＿＿编制人：＿＿＿＿＿＿＿＿日期：＿＿＿＿＿＿＿＿＿审核人：＿＿＿＿＿＿＿＿日期：＿＿＿＿＿＿＿＿＿批准人：＿＿＿＿＿＿＿＿日期：＿＿＿＿＿＿＿＿＿受控印章：＿＿＿＿＿＿＿分发号：＿＿＿＿＿＿＿＿目录（一）、九种摩擦焊接类型原理及特点： (3)1、惯性摩擦焊接： (3)2、直接驱动摩擦焊接： (3)3、线性摩擦焊接： (3)4、搅拌摩擦焊： (4)5、轨道摩擦焊接： (4)6、连续驱动摩擦焊： (4)7、相位摩擦焊： (5)8、径向摩擦焊： (5)9、搅拌摩擦焊： (6)（二）、摩擦焊的特点： (6)（三）、摩擦焊接头形式： (8)（四）、适用范围： (8)（五）、摩擦焊焊接过程分析： (8)（一）、九种摩擦焊接类型原理及特点：1、惯性摩擦焊接：⑴、惯性摩擦焊接具有固定在卡盘和主轴上的不同尺寸的飞轮。
⑵、电机连接到主轴以旋转零件。
⑶、在焊接循环开始时，电机连接到主轴，并将零件旋转到所需的转速。
⑷、一旦达到所需的速度，就将电机从主轴上断开。
⑸、根据零件，主轴，卡盘和飞轮的重量，自由旋转部件会产生旋转惯性。
⑹、将进行如上所述的摩擦焊接过程，利用旋转惯性将零件放在一起时产生摩擦热。
2、直接驱动摩擦焊接：⑴、在此过程中，主轴驱动电机永久固定在主轴上。
⑵、当两个部件放在一起时，电动机继续驱动旋转部件，从而产生摩擦热。
⑶、根据定义的程序，随着焊接过程的进行，主轴会持续减速，从而将主轴停在预定位置。
⑷、当希望在焊接部件之间有特定的方向时，这种类型的摩擦焊接是有益的。
3、线性摩擦焊接：⑴、这个过程类似于惯性摩擦焊接。
但是，移动的卡盘不会旋转。
相反，它以横向运动振荡。
⑵、在整个过程中，两个工件均保持在压力下。
⑶、与惯性焊接相比，该过程要求工件具有高剪切强度并涉及更复杂的机械。
⑷、这种方法的一个好处是它可以连接任何形状的零件（而不仅仅是圆形界面）。
焊接方法种类特点
2 接头清理 易于引弧、稳定电弧燃烧,保证焊缝质量
3 焊接位置
后3种宜选用直径较小的焊条、较小的电流及短 的电弧
4 焊接工艺参数 主要包括：焊条直径、焊接电流、焊接速度
1 焊条直径：大则效率高
2 焊接电流
3 焊接速度 焊件越薄,焊速应越快；在保证焊透及焊缝成形 良好的前提下,越快越好
➢ 手工电弧焊的优缺点
焊接电弧是在电极和 工件间的气体介质中常时间 放电的现象
电弧引燃时,弧柱中充 满了高温电离气体,发出大 量的光和热
➢ 手工电弧焊的焊接过程
焊缝附近 基体金属
焊条
焊芯
药皮
电
电
弧
弧
熔化 焊缝
熔 渣 CO2↑ 保护熔池
手工电弧焊焊接 过程示意图
➢手弧焊工艺
1 选择接头形式和坡口
根据焊件的结构形式、厚度和对焊缝质量要求不同进 行选择,对接接头使用最多
硬钎焊所用的钎剂主要有：硼砂 物料编号： 89041658 、 硼酸 物料编号：89041949 和氟化物等
硬钎料主要用于钎焊受力大,工作温度较高的工件
谢谢大家
➢ 爆炸焊
爆炸焊是利用爆炸产生的巨大冲击波能量,使界面 在大的接触压力下焊接在1起
爆炸焊示意图
爆炸焊界面示意图
3、 钎 焊
钎焊是利用熔点比被焊接金属熔点低的金属作钎料, 将钎料与工件1起加热到钎料熔化状态,借助毛细管作用 将其吸入到固态间歇内,使钎料与固态工件表面发生原子 的相互扩散、溶解和化合而连成整体的焊接方法
2、 压 力 焊
压力焊 俗称固态焊 是在压力 或同时加热 作 用下,在被焊的分离金属结合面产生塑性变形而使金属连 接成为整体的焊接工艺
电阻焊
几种焊接的优缺点
几种焊接的优缺点钨极氩弧焊的优缺点1钨极氩弧焊的优点：①氩气能有效的隔绝空气，本身又不溶于金属，不和金属反应，施焊过程中电弧还能自动清除熔池表面氧化膜的作用，因此，可成功的焊接易氧化、氮化、化学活泼性的有色金属，不锈钢和各种合金。
②钨极电弧稳定，几十在很小的焊接电流（小于10A）下仍可稳定的燃烧，特别适合用于薄板，超薄材料的焊接。
③热源和填充焊丝可分别控制，因而热输入容易调节，可进行各种位置的焊接，也是实现单面焊双面成型的理想方法。
④由于填充焊丝熔滴不通过电弧，所以不会产生飞溅，焊缝成型美观。
2钨极氩弧焊的缺点①焊缝熔深浅，熔敷速度小，生产率较低。
②钨极承载电流较差，过大的电流会引起钨极融化和蒸发，其微粒有可能进入熔池，造成污染（夹钨）。
③惰性气体（氩气、氮气）较贵，和其他电弧焊方法（如手弧焊、埋弧焊、二氧化碳气体保护焊等）相比，生产成本较高。
注：脉冲钨极氩弧焊适宜于焊接薄板，特别是全位置对接焊。
钨极氩弧焊一般只适用于焊接厚度小于6mm的焊件。
二：熔化极氩弧焊的特点：①与TIG焊一样，几乎可焊接所有的金属，尤其适合于焊接铝及铝合金、铜及铜合金以及不锈钢等材料。
②由于焊丝作电极，可采用高密度电流，因而母材熔深大，填充金属熔敷速度快，用于焊接厚铝板，铜等金属时生产率比TIG焊高，焊接变形比TIG小。
③熔化极氩弧焊可直流反接，焊接铝及其合金有着很好的阴极雾化作用。
④熔化极氩弧焊焊接铝及其合金时，亚射流电弧的固有调节作用比较显著。
三：MIG焊的特点：（MIG焊通常采用惰性气体（氩、氦或其混合气体））作焊接区的保护气体。
MIG焊的优点：①惰性气体几乎不与任何金属产生化学作用，也不溶于金属中，所以几乎可以焊接所有金属。
②焊丝外表没有涂料层，焊接电流可提高，因而母材熔深较大，焊丝熔化速度快，熔敷率高，与TIG（Tungsten Inert Gas ArcWelding ）焊相比，其生产效率高。
③熔滴过渡主要采用射流过渡。
浅析焊接加工的优缺点
浅析焊接加工的优缺点集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-浅析焊接加工的优缺点焊接加工技术在机械领域中属于常见技术，但是它也同时是机械领域中最重要的部分，好的焊接加工技术决定了最根本的机械制造。
焊接主要用于制造金属结构件，也可用于机器的零部件的制造。
世界上一些工业发达国家，其焊接结构的年产量大约占钢产量的45%左右。
焊接能得到广泛的应用是由于它具有以下优点：1、连接性能好。
可以方便地将板材、型材或铸锻件根据需要进行组合焊接，因而对于制造大型、特大型结构（如机车、桥梁、轮船、火箭等）有重要意义。
同时，焊接还可以将不同形状及尺寸（板厚、直径）甚至不同材料（异种材料）连接起来，从而达到降低重量，节约材料，资源优化等目的。
2、焊接结构刚度大，整体性好。
同时又容易保证气密性及水密性，所以特别适合制造高强度、大刚度的中空结构（如压力容器、管道、锅炉等）。
3、焊接方法种类多，焊接工艺适应性广。
焊接生产可适应不同要求及批量的生产。
另外，由于焊接规范参数的电信号容易控制，所以焊接自动化比较容易实现（如汽车制造业中广泛使用了点焊机械手、弧焊机器人等）。
当然，焊接加工也存在一些不足之处。
临猗县永鑫机械制造有限公司是专业从事焊接加工的企业，拥有多年的生产经验。
公司技术人员表示在焊接过程中容易发生以下几种情况：1、焊接往往导致焊接接头组织和性能改变，如控制不当会严重影响结构件的质量。
2、焊缝及热影响区因工艺或操作不当会产生多种缺陷，使结构承载的能力下降。
3、焊接使工件产生残余应力和变形，影响产品质量。
实践表明，上述缺陷的产生及影响程度取决于材料（母材、焊材）的选用，设计和制造工艺水平等。
通过优化设计，合理选材和施工，以及严格管理可以使焊接件达到很高的质量水平。
45号钢和硬质合金刀片焊接方法
45号钢和硬质合金刀片焊接方法45号钢和硬质合金刀片的焊接方法一般可以分为电弧焊接和激光焊接两种。
下面将详细介绍这两种焊接方法的原理、工艺、优缺点等。
1.电弧焊接方法：电弧焊接采用电弧加热的方式将45号钢和硬质合金刀片连接在一起。
其工艺流程包括准备工作、预热、焊接、冷却等环节。
（1）准备工作：首先要对焊接材料进行清洁处理，去除表面的油污、锈蚀等杂质，以保证焊接的牢固性。
同时，还需对工作地点进行准备，确保焊接区域的无尘、无风等条件。
（2）预热：在焊接前需对45号钢和硬质合金刀片进行预热，这是为了减少焊接时的热应力，提高焊缝质量。
一般采用气体火焰或电阻加热的方式进行预热。
（3）焊接：焊接过程中可以选择手工电弧焊、氩弧焊或者自动焊接等方式。
其中，手工电弧焊常用于小批量生产，氩弧焊用于对焊接质量要求较高的工作环境，而自动焊接则适用于大规模连续焊接。
（4）冷却：焊接完成后，需要对焊接的部位进行冷却处理，以保证焊接接头的结构和性能。
常见的冷却方式有自然冷却和水冷却等，具体选择根据焊接材料和工艺要求而定。
电弧焊接的优点是工艺成熟，设备简单，适用于不同规格和材质的焊接。
但其缺点是焊接过程中产生的热应力较大，容易引起变形和裂纹。
2.激光焊接方法：激光焊接是利用激光束在焊接部位产生高浓度的热量，使45号钢和硬质合金刀片瞬间熔化并连接在一起。
其工艺流程包括材料准备、光束对准、焊接、检测等环节。
（1）材料准备：与电弧焊接相似，首先需要对焊接材料进行清洁处理，确保焊接接头的质量。
同时，还需根据焊接要求选择合适的激光器和配套设备。
（2）光束对准：采用激光束对准技术，将激光束精确对准焊接位置，确保焊接的准确性和稳定性。
（3）焊接：激光焊接时，激光束作为热源，瞬间加热焊接部位，使45号钢和硬质合金刀片瞬间熔化并连接。
焊接过程中要控制激光的功率、聚焦深度和焊接速度等参数，以获得理想的焊接接头。
（4）检测：焊接后需要进行焊缝检测和焊接接头的质量评估。
热板焊接工艺的优缺点
热板焊接工艺的优缺点
热板焊接工艺是一种常用的焊接方法，它的优点和缺点如下：
优点：
1. 高强度：热板焊接可以在焊接接头处形成均匀的焊缝，提供较高的结构强度。
2. 良好的密封性：热板焊接产生的焊接缝具有良好的密封性能，可以在一定程度上防止液体、气体和固体渗透。
3. 焊接变形小：热板焊接过程中热量集中、焊接速度快，可以使材料变形较小，减少了后续加工的难度。
4. 生产效率高：热板焊接速度快，适用于大批量生产，可以提高生产效率。
缺点：
1. 适用性有限：热板焊接工艺主要适用于热熔性的材料，对于一些非熔性或难熔性的材料，如陶瓷、玻璃等，效果较差。
2. 焊接成本高：热板焊接过程使用专用的设备和工具，投资成本较高。
3. 对工件尺寸要求高：热板焊接需要对工件进行定位和对齐，对于尺寸较小或形状复杂的工件，操作难度较大。
4. 焊接区域局限性：热板焊接一次只能对焊接区域进行加热和焊接，对于大尺寸工件，可能需多次焊接。
总体来说，热板焊接工艺在结构强度、密封性和生产效率方面有明显优势，但适用性相对有限，成本较高，对工件尺寸和形状有一定的限制。
几种焊接的优缺点
几种焊接的优缺点文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]钨极氩弧焊的优缺点1钨极氩弧焊的优点：①氩气能有效的隔绝空气，本身又不溶于金属，不和金属反应，施焊过程中电弧还能自动清除熔池表面氧化膜的作用，因此，可成功的焊接易氧化、氮化、化学活泼性的有色金属，不锈钢和各种合金。
②钨极电弧稳定，几十在很小的焊接电流（小于10A）下仍可稳定的燃烧，特别适合用于薄板，超薄材料的焊接。
③热源和填充焊丝可分别控制，因而热输入容易调节，可进行各种位置的焊接，也是实现单面焊双面成型的理想方法。
④由于填充焊丝熔滴不通过电弧，所以不会产生飞溅，焊缝成型美观。
2钨极氩弧焊的缺点①焊缝熔深浅，熔敷速度小，生产率较低。
②钨极承载电流较差，过大的电流会引起钨极融化和蒸发，其微粒有可能进入熔池，造成污染（夹钨）。
③惰性气体（氩气、氮气）较贵，和其他电弧焊方法（如手弧焊、埋弧焊、二氧化碳气体保护焊等）相比，生产成本较高。
注：脉冲钨极氩弧焊适宜于焊接薄板，特别是全位置对接焊。
钨极氩弧焊一般只适用于焊接厚度小于6mm的焊件。
二：熔化极氩弧焊的特点：①与TIG焊一样，几乎可焊接所有的金属，尤其适合于焊接铝及铝合金、铜及铜合金以及不锈钢等材料。
②由于焊丝作电极，可采用高密度电流，因而母材熔深大，填充金属熔敷速度快，用于焊接厚铝板，铜等金属时生产率比TIG焊高，焊接变形比TIG小。
③熔化极氩弧焊可直流反接，焊接铝及其合金有着很好的阴极雾化作用。
④熔化极氩弧焊焊接铝及其合金时，亚射流电弧的固有调节作用比较显着。
三：MIG焊的特点：（MIG焊通常采用惰性气体（氩、氦或其混合气体））作焊接区的保护气体。
MIG焊的优点：①惰性气体几乎不与任何金属产生化学作用，也不溶于金属中，所以几乎可以焊接所有金属。
②焊丝外表没有涂料层，焊接电流可提高，因而母材熔深较大，焊丝熔化速度快，熔敷率高，与TIG（Tungsten Inert Gas Arc Welding ）焊相比，其生产效率高。
二氧化碳气体保护焊与电弧焊的优缺点
二氧化碳气体保护焊与电弧焊的优缺点：
CO2气体保护焊接技术优质、高效、节能、用电量低、低排放、环境友好，是我国从七五就开始推广应用的技术，目前大型、重要的钢结构均采用气体保护焊。
而电焊条（俗称“手工焊”）耗能大、耗材高、效率低、工作环境差和自动化低。
具体对比见下：
CO2气体保护焊优点：
1. CO2气体保护焊穿透能力强，焊接电流密度大（100-300A/m2），变形
小，生产效率高。
2. CO2气体保护焊残余应力小，电弧焊残余应力大，易产生变形。
3. CO2气体保护焊焊缝抗锈能力强，含氢量低，冷裂纹倾向小。
4. CO2气体保护焊焊缝连续，引弧点少，电弧焊引弧点多，易产生熔透、
裂纹等现象。
5. CO2气体保护焊无焊渣。
CO2气体保护焊缺点：
不适宜大风天气操作，野外作业时需要有防风措施（目前施工现场已采取挡风措施）。
综上，CO2气体保护焊是优于电弧焊的，现钢结构施工均首选采用CO2气体保护焊，例如国家鸟巢体育馆等重点工程均采用的是气体保护焊进行施工。
各种焊接方法的比较
各种焊接方法的比较
焊接是一种常见的金属加工方法，有许多不同的焊接方法，每
种方法都有其优点和局限性。
下面我将从多个角度对各种焊接方法
进行比较。
1. 电弧焊接：
电弧焊接是一种常见的焊接方法，包括手工电弧焊、氩弧焊、氩-氩焊等。
它的优点是设备简单、成本低，适用于各种金属材料的
焊接。
但是，电弧焊接需要熟练的操作技能，焊接质量易受操作人
员技术水平的影响。
2. 气体保护焊接：
气体保护焊接包括氩弧焊、氩-氩焊、氩-氩-氢焊等，它的
优点是焊接过程中不会受到空气中杂质的影响，焊接质量较高，适
用于对焊接质量要求较高的场合。
然而，气体保护焊接设备成本较高，需要使用气瓶等特殊设备。
3. 焊接熔化极气体保护焊接：
焊接熔化极气体保护焊接是一种新型的焊接方法，它结合了电弧焊接和气体保护焊接的优点，能够在焊接过程中自动调节电弧长度，焊接质量较高。
然而，焊接设备成本较高，需要较高的维护成本。
4. 摩擦焊接：
摩擦焊接是一种非常规的焊接方法，它通过材料之间的摩擦产生热量，将材料熔化后再进行连接。
摩擦焊接的优点是焊接速度快、热影响区小，适用于焊接高强度材料。
然而，摩擦焊接设备成本高，只适用于特定的材料和形状。
总的来说，不同的焊接方法各有优缺点，选择合适的焊接方法需要根据具体的焊接要求、材料特性、设备成本等因素进行综合考虑。
希望以上信息能够对你有所帮助。
工程技术知识：钢结构焊接连接的优缺点
工程技术知识：钢结构焊接连接的优缺点焊接连接与铆钉、螺栓连接比较有下列优点：
1、不需要在钢材上打孔钻眼，既省工省时，又不使材料的截面积受到减损，使材料得到充分利用。
2、任何形状的构件都可以直接连接，一般不需要辅助零件。
连接构造简单，传力路线短，适用面广。
3、焊接连接的气密性和水密性都较好，结构刚性也较大，结构的整体性好。
但是，焊缝连接也存在下列问题：
4、由于高温作用在焊缝附近形成热影响区，钢材的金相组织和机械性能发生变化，材质变脆。
5、焊接残余应力使结构发生脆性破坏的可能性增大，并降低压杆稳定承载力，同时残余变形还会使构件尺寸和形状发生变化，矫正
费工。
6、焊接结构具有连续性，局部裂缝一经产生便很容易扩展到整体。
设计焊接结构时，应考虑焊接连接的上述特点，扬长避短。
遇到重要的焊接结构，结构设计与焊接工艺要密切配合，取得一个完满的设计和施工方案。
焊接操作机的方法以及其优缺点
焊接地定义：焊接是指通过加热或者加压，或者两者并用；加或不加填充材料；使两分离地金属表面达到原子间地结合，形成永久性连接地一种工艺方法.常见地焊接方法有熔焊，压焊和钎焊三种，详细地分类方法如下表所示.熔焊：焊接过程中，将焊接接头在高温等地作用下至熔化状态.由于被焊工件是紧密贴在一起地，在温度场、重力等地作用下，不加压力，两个工件熔化地融液会发生混合现象.待温度降低后，熔化部分凝结，两个工件就被牢固地焊在一起，完成焊接地方法.资料个人收集整理，勿做商业用途压焊：利用焊接时施加一定压力而完成焊接地方法，压力焊又称压焊.锻焊、接触焊、摩擦焊、气压焊、冷压焊、爆炸焊属于压焊范畴.资料个人收集整理，勿做商业用途钎焊：采用比母材熔点低地金属材料作钎料，将焊件和钎料加热到高于钎料熔点，低于母材熔化温度，利用液态钎料润湿母材，填充接头间隙并与母材相互扩散实现连接焊件地方法.资料个人收集整理，勿做商业用途优点：熔核形成时始终被塑性环包围，熔化金属与空气隔绝，冶金过程简单.加热时间短，热量集中，故热影响区小，变形与应力也小.通常在焊后不必安排较正和热处理工作.无需焊丝、焊条等填充金属，以及氧气、乙炔、氩气等焊接耗材，焊接成本低.操作简单，易于实现机械化和自动化.生产率高，噪声小且无有害气体.缺点及局限性：目前还缺乏可靠地无损检测方法，焊接质量只能靠工件试样和工件地破坏性试验来检查，靠各种监控和监测技术来保证.资料个人收集整理，勿做商业用途点、缝焊地搭接接头不仅增加了构件地质量，而且因在两板间熔核周围形成尖角，致使接头地抗拉强度和疲劳强度均较低.资料个人收集整理，勿做商业用途设备功率大，机械化、自动化程度较高，使设备地成本较高，维修较困难.由于产生地熔渣少，可以降低焊后清理工作量.它是低氢焊方法.焊接操作简单，容易操作和使用.缺点及局限性：焊接设备复杂，价格较贵又不便于携带.因焊枪较大，在狭窄处地可达性不好，因此影响保护效果.室外风速应小于.,否则易产生气孔，所以室外焊接应采取主风措施.是明弧焊，应注意预防辐射和弧光.缺点及局限性：熔深较浅，焊接速度较慢，焊接生产率较低.钨极载流能力有限，过大地电流会使焊接接头地力学性能降低，特别是塑性和冲击韧度降低.对工件地表面要求较高.焊接时气体地保护效果受周围气流地影响较大，需采取防护措施.生产成本较高.．电弧焊地一般规定焊接设备上地电机、电器、空压机等应按有关规定执行，并有完整地防护外壳，一、二次接线柱处应有保护罩.现场使用地电焊机应设有可防雨、防潮、防晒地机棚，并备有消防用品.焊接时，焊接和配合人员必须采取防止触电、高空坠落、瓦斯中毒和火灾等事故地安全措施.严禁在运行中地压力管道、装有易燃易爆物品地容器和受力构件上进行焊接和切割.焊接铜、铝、锌、锡、铅等有色金属时，必须在通风良好地地方进行，焊接人员应戴防毒面具或呼吸滤清器.在容器内施焊时，必须采取以下措施：容器上必须有进、出风口并设置通风设备；容器内地照明电压不得超过，焊接时必须有人在场监护，严禁在已喷涂过地油漆或塑料地容器内焊接.资料个人收集整理，勿做商业用途焊接预热焊件时，应设挡板隔离焊件发出地辐射热.高空焊接或切割时，必须挂好安全带，焊件周围和下方应采取防火措施并有专人监护.电焊线通过道路时，必须架高或穿入防护管内埋设在地下，如通过轨道时，必须从轨道下面穿过.接地线及手把线都不得搭在易燃、易爆和带有热源地物品上，接地线不得接在管道、机床设备和建筑物金属构架或轨道上，接地电阻不大于Ω.资料个人收集整理，勿做商业用途雨天不得露天电焊.在潮湿地带作业时，操作人员应站在铺有绝缘物品地地方并穿好绝缘鞋.长期停用地电焊机，使用时，须检查其绝缘电阻不得低于Ω，接线部分不得有腐蚀和受潮现象.焊钳应与手把线连接牢固，不得用胳膊夹持焊钳.清除焊渣时，面部应避开被清地焊缝.在载荷运行中，焊接人员应经常检查电焊机地温升，如超过级°、级°时，必须停止运转并降温.资料个人收集整理，勿做商业用途施焊现场地范围内，不得堆放氧气瓶、乙炔发生器、木材等易燃物.作业后，清理场地、灭绝火种，切断电源，锁好电闸箱，消除焊料余热后，方可离开.焊接操作机焊接操作机应安置室内，并有可靠地接地（接零）.如多台焊接操作机并列安装时，间距不得少于，作业前，检查焊接操作机地压力机构应灵活，夹具应牢固，气、液压系统无泄漏，确认正常后，方可施焊.焊接前，应根据所焊钢筋截面，调整二次电压，不得焊接超过焊接操作机规定直径地钢筋.断路器地接触点、电极应定期光磨、二次电路全部连接螺栓应定期紧固.冷却水温度不得超过°；排水量应根据温度调节.资料个人收集整理，勿做商业用途焊接较长钢筋时，应设置托架.配合搬运钢筋地操作人员，在焊接时要注意防止火花烫伤.闪光区应设挡板，焊接时无关人员不得入内.冬季施工时，室内温度应不低于°.作业后，放尽机内冷却水.。
焊接形式与示例
焊接形式与示例全文共四篇示例，供读者参考第一篇示例：焊接是一种常见的连接方式，常用于汽车制造、船舶建造、建筑工程等各个领域。
在焊接过程中，焊接形式起着至关重要的作用，不同的焊接形式适用于不同的材料和工件。
本文将介绍常见的焊接形式和示例，希望能够帮助大家更好地了解焊接技术。
一、电弧焊接电弧焊接是一种通过电弧加热和熔化工件表面，然后冷却形成焊缝的焊接方法。
电弧焊接可以分为手工电弧焊、埋弧焊、气保护焊等多种形式。
其中，手工电弧焊是最为常见的一种形式，适用于焊接较小的工件和焊缝。
示例：电弧焊接可用于焊接钢结构、管道、船舶等各种工业设备和构件。
例如，在汽车制造中，电弧焊接常用于焊接汽车车身，确保车身的刚性和密封性。
二、气体保护焊气体保护焊是一种利用保护气体包裹焊接区域，避免氧气与焊丝或焊条接触而引起氧化的焊接方法。
气体保护焊包括TIG焊、MIG/MAG焊等多种形式，适用于焊接不锈钢、铝合金等特殊材料。
示例：气体保护焊广泛应用于航空航天、船舶制造等领域。
例如，在飞机制造中，TIG焊常用于焊接飞机的钛合金零部件，确保零部件的强度和密封性。
三、激光焊接激光焊接是一种利用激光束瞬时高能量熔热工件表面，形成焊缝的焊接方法。
激光焊接具有焊接速度快、热影响区小等优点，适用于精密焊接和自动化生产。
示例：激光焊接广泛应用于电子、医疗器械等高精密领域。
例如，在电子设备制造中，激光焊接可用于焊接细小的连接器，确保连接器的可靠性和稳定性。
四、摩擦焊接摩擦焊接是一种通过摩擦和热量产生摩擦力，使工件本身产生塑性变形而实现焊接的焊接方法。
摩擦焊接具有焊接速度快、热变形小等优点，适用于焊接大型工件和高强度材料。
示例：摩擦焊接常用于焊接汽车发动机缸盖、轮毂等车身构件。
例如，在汽车制造中，摩擦焊接可用于焊接汽车的车轮轮毂，确保轮毂的牢固连接和强度。
总结：不同的焊接形式适用于不同的材料和工件，选择合适的焊接形式能够提高焊接质量和效率。
希望通过本文的介绍，读者能够更加了解焊接形式与示例，为实际应用提供参考和指导。
几种焊接的优缺点(终审稿)
几种焊接的优缺点公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]钨极氩弧焊的优缺点1钨极氩弧焊的优点：①氩气能有效的隔绝空气，本身又不溶于金属，不和金属反应，施焊过程中电弧还能自动清除熔池表面氧化膜的作用，因此，可成功的焊接易氧化、氮化、化学活泼性的有色金属，不锈钢和各种合金。
②钨极电弧稳定，几十在很小的焊接电流（小于10A）下仍可稳定的燃烧，特别适合用于薄板，超薄材料的焊接。
③热源和填充焊丝可分别控制，因而热输入容易调节，可进行各种位置的焊接，也是实现单面焊双面成型的理想方法。
④由于填充焊丝熔滴不通过电弧，所以不会产生飞溅，焊缝成型美观。
2钨极氩弧焊的缺点①焊缝熔深浅，熔敷速度小，生产率较低。
②钨极承载电流较差，过大的电流会引起钨极融化和蒸发，其微粒有可能进入熔池，造成污染（夹钨）。
③惰性气体（氩气、氮气）较贵，和其他电弧焊方法（如手弧焊、埋弧焊、二氧化碳气体保护焊等）相比，生产成本较高。
注：脉冲钨极氩弧焊适宜于焊接薄板，特别是全位置对接焊。
钨极氩弧焊一般只适用于焊接厚度小于6mm的焊件。
二：熔化极氩弧焊的特点：①与TIG焊一样，几乎可焊接所有的金属，尤其适合于焊接铝及铝合金、铜及铜合金以及不锈钢等材料。
②由于焊丝作电极，可采用高密度电流，因而母材熔深大，填充金属熔敷速度快，用于焊接厚铝板，铜等金属时生产率比TIG焊高，焊接变形比TIG小。
③熔化极氩弧焊可直流反接，焊接铝及其合金有着很好的阴极雾化作用。
④熔化极氩弧焊焊接铝及其合金时，亚射流电弧的固有调节作用比较显着。
三：MIG焊的特点：（MIG焊通常采用惰性气体（氩、氦或其混合气体））作焊接区的保护气体。
MIG焊的优点：①惰性气体几乎不与任何金属产生化学作用，也不溶于金属中，所以几乎可以焊接所有金属。
②焊丝外表没有涂料层，焊接电流可提高，因而母材熔深较大，焊丝熔化速度快，熔敷率高，与TIG（Tungsten Inert GasArc Welding ）焊相比，其生产效率高。
焊接方法种类、特点、
1、焊接质量高且稳定；
2、熔深大，节省焊接材料； 3、无弧光，无金属飞溅，焊接烟雾少； 4、自动化操作，生产效率高。 5、设备昂贵，工艺复杂，适于长的直线焊缝和圆筒形 工件的纵、环焊缝的批量生产。
气体保护电弧焊
气体保护焊是利用保护性气体防止外界有害气体对
熔池进行侵害的特殊焊接方法。它适于一些化学性质活泼 的金属焊缝的焊接作业。
钎焊接头的形成过程
钎焊接头的形成包括两个过程：⑴ 钎料熔化和流
入、填充接头间歇形成钎料充满焊缝的过程；⑵ 液态钎 料与钎焊金属相互作用。
钎料填充焊缝过程示意图
液态钎料和固态金属之间的相互作用
软钎焊和硬钎焊
软钎焊
软钎焊是指使用的钎料熔点低于450℃的钎焊，通常
用烙铁加热。软钎焊的接头强度不高（＜70MPa）。 含少量锑的锡铁合金钎料应用最广泛。
钢焊条焊接钢材时的焊接电弧
量的光和热。
手工电弧焊的焊接过程
焊 条 焊 芯 电 弧 药 皮 电 弧
手工电弧焊焊接 过程示意图
焊缝附近 基体金属
熔化
焊 缝
熔 渣
CO2↑
保护熔池
手弧焊工艺
（1）选择接头形式和坡口
根据焊件的结构形式、厚度和对焊缝质量要求不同进 行选择，对接接头使用最多。
（2）接头清理 易于引弧、稳定电弧燃烧，保证焊缝质量 （3）焊接位置
超声波焊、扩散焊、冷压焊等
钎焊
(固相兼液相）
软钎焊：锡焊
硬钎焊：铜焊、银焊等
一、 熔 化 焊
熔化焊是焊接最基本的焊接方法。根据焊接能源种
类、能源传递介质和方式的不同，熔化焊可分为电弧焊、 气焊、电渣焊、电子束焊、激光焊和等离子焊等。
常用金属焊接方式
常用金属焊接方式
金属焊接是工业生产和制造中常用的加工方法之一。
根据不同的焊接方式，金属焊接可以分为多种不同的类型。
以下是常用的金属焊接方式：
1. 电弧焊接
电弧焊接是最常见的金属焊接方式之一。
它采用电弧加热的方式将两个金属件焊接在一起。
电弧焊接可以分为手工电弧焊、埋弧焊和氩弧焊。
常用于焊接钢铁、铜、铝等金属材料。
2. 气焊接
气焊接是一种利用气体火焰将金属件加热熔化的焊接方式。
它可以分为氧乙炔焊、氧乙炎焊和氧煤气焊等。
气焊接可以焊接厚度较大的金属材料。
3. 摩擦焊接
摩擦焊接是利用摩擦力和热量将两个金属件焊接在一起的方法。
它可以分为摩擦搅拌焊、摩擦摩擦焊和摩擦摩擦搅拌焊等。
摩擦焊接可以焊接高强度的钛合金、镁合金等金属材料。
4. 焊锡焊接
焊锡焊接是一种利用熔点较低的焊锡将金属件焊接在一起的方法。
它适用于焊接薄板、小零件等金属材料。
5. 激光焊接
激光焊接是一种利用激光束将金属件焊接在一起的方法。
它具有焊缝窄、熔深浅易控制等优点，适用于焊接高精度、高质量的金属零
件。
以上是常见的金属焊接方式，各种焊接方式各有优缺点，根据不同的焊接需求选择适合的方式可以提高焊接效率和质量。
各种焊接方式优缺点
氩弧焊
缺点：
1）氩弧焊因为热影响区域大，工件在修补后常常会造成变形、硬度降低、砂眼、局部退火、开裂、针孔、磨损、划伤、咬边、或者是结合力不够及内应力损伤等缺点。
尤其在精密铸造件细小缺陷的修补过程在表面突出。
在精密铸件缺陷的修补领域可以使用冷焊机来替代氩弧焊，由于冷焊机放热量小，较好的克服了氩弧焊的缺点，弥补了精密铸件的修复难题。
（2）氩弧焊与焊条电弧焊相比对人身体的伤害程度要高一些，氩弧焊的电流密度大，发出的光比较强烈，它的电弧产生的紫外线辐射，约为普通焊条电弧焊的5～30倍，红外线约为焊条电弧焊的1～1.5倍，在焊接时产生的臭氧含量较高，因此，尽量选择空气流通较好的地方施工,不然对身体有很大的伤害。
（3）对于低熔点和易蒸发的金属（如铅、锡。
锌），焊接较困难。
氩弧焊的应用：
氩弧焊适用于焊接易氧化的有色金属和合金钢（主要用Al、Mg、Ti及其合金和不锈钢的焊接）；适用于单面焊双面成形，如打底焊和管子焊接；钨极氩弧焊还适用于薄板焊接。
优点：
1、氩气保护可隔绝空气中氧气、氮气、氢气等对电弧和熔池产生的不良影响，减少合金元素的烧损，以得到致密、无飞溅、质量高的焊接接头；
2、氩弧焊的电弧燃烧稳定，热量集中，弧柱温度高，焊接生产效率高，热影响区窄，所焊的焊件应力、变形、裂纹倾向小；
3、氩弧焊为明弧施焊，操作、观察方便；
4、电极损耗小，弧长容易保持，焊接时无熔剂、涂药层，所以容易实现机械化和自动化；
5、氩弧焊几乎能焊接所有金属，特别是一些难熔金属、易氧化金属，如镁、钛、钼、锆、铝等及其合金；
6、不受焊件位置限制，可进行全位置焊接。
[3]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
氩弧焊
缺点：
1）氩弧焊因为热影响区域大，工件在修补后常常会造成变形、硬度降低、砂眼、局部退火、开裂、针孔、磨损、划伤、咬边、或者是结合力不够及内应力损伤等缺点。
尤其在精密铸造件细小缺陷的修补过程在表面突出。
在精密铸件缺陷的修补领域可以使用冷焊机来替代氩弧焊，由于冷焊机放热量小，较好的克服了氩弧焊的缺点，弥补了精密铸件的修复难题。
（2）氩弧焊与焊条电弧焊相比对人身体的伤害程度要高一些，氩弧焊的电流密度大，发出的光比较强烈，它的电弧产生的紫外线辐射，约为普通焊条电弧焊的5～30倍，红外线约为焊条电弧焊的1～1.5倍，在焊接时产生的臭氧含量较高，因此，尽量选择空气流通较好的地方施工,不然对身体有很大的伤害。
（3）对于低熔点和易蒸发的金属（如铅、锡。
锌），焊接较困难。
氩弧焊的应用：
氩弧焊适用于焊接易氧化的有色金属和合金钢（主要用Al、Mg、Ti及其合金和不锈钢的焊接）；适用于单面焊双面成形，如打底焊和管子焊接；钨极氩弧焊还适用于薄板焊接。
优点：
1、氩气保护可隔绝空气中氧气、氮气、氢气等对电弧和熔池产生的不良影响，减少合金元素的烧损，以得到致密、无飞溅、质量高的焊接接头；
2、氩弧焊的电弧燃烧稳定，热量集中，弧柱温度高，焊接生产效率高，热影响区窄，所焊的焊件应力、变形、裂纹倾向小；
3、氩弧焊为明弧施焊，操作、观察方便；
4、电极损耗小，弧长容易保持，焊接时无熔剂、涂药层，所以容易实现机械化和自动化；
5、氩弧焊几乎能焊接所有金属，特别是一些难熔金属、易氧化金属，如镁、钛、钼、锆、铝等及其合金；
6、不受焊件位置限制，可进行全位置焊接。
[3]
.。
