geometricsSC地震仪采集软件20120101------dxs

合集下载

地震采集工程软件系统KLseis V5.0

地震采集工程软件系统KLseis V5.0
佚名
【期刊名称】《石油科技论坛》
【年(卷),期】2009(028)002
【摘要】地震采集工程软件系统KLSeis是中国石油天然气集团公司重点开发的大型采集工程技术软件系统。

研发的目的是形成—套具有自主知识产权的地震采集
应用软件系统，以满足各种复杂区地震勘探采集的技术需要。

该系统由中国石油集团东方地球物理勘探有限责任公司承担，从1998开始，通过持续研发，KiSeis软件系统已经逐步成为国内外知名的软件，得到了广泛应用，获得了用户的高度评价，为勘探作业提供了可靠的技术支持，创造了良好的经济和社会效益。

【总页数】1页(P64)
【正文语种】中文
【相关文献】
1.东方物探打造地震采集技术利器——KLSeisⅡ在全球50多个国家推广应用国内探区生产使用率达到100% [J],
2.东方地球物理勘探有限责任公司--地震勘探数据采集工程软件系统KLSeis简介[J],
3.KLSeis Ⅱ地震采集工程软件系统 [J], 杨剑;何永清;冯泽元;吴迪
4.地震采集软件系统阶段性研发取得四项成果 [J], 刘玉玲
5.地震采集工程软件系统KLseis5．0版本正式发布 [J], 曹莉敏
因版权原因，仅展示原文概要，查看原文内容请购买。

geofram地震解释模块

未经 Schlumberger 公司 SIS 部门（5599San Felipe, Suite 100, Houston, TX 770562722）的事先书面许可，禁止任何人对本手册的任何部分进行复制或保存，如保存于可重新获取的系统内、转化为其它存储格式、通过电子或机械手段（如复印和录音）。

免责声明本产品的使用通过许可证来控制。

Schlumberger 公司对于本产品，不作任何保证、声明、暗示或规定，并声明不限于任何商业或特殊用途。

Schlumberger 保留在不另行通知的情况下，修订本手册中信息的权利。

商标信息除非另有说明，本手册中使用的软件应用标志是斯伦贝谢公司的注册商标。

某些其它产品和产品名称为其各自公司或组织的商标或注册商标。

目录前言手册使用说明 ........................................................................................................... 1一、学习目标 ...............................................................................................................................1 二、主要内容 ...............................................................................................................................1 三、设备要求 ...............................................................................................................................2 四、习惯用法说明........................................................................................................................2 五、IESX 高级工作流综述 ...........................................................................................................3第一章 IESX 进程管理器和 IESX 数据管理器 ............................................................ 4一、IESX Session Manager 功能...................................................................................................5 二、打开和保存一个进程 ............................................................................................................6 三、创建解释模型........................................................................................................................71、使用 IESX Session Manager 创建解释模型 ....................................................................................8 2、使用 Seismic Interpretation Manager 创建解释模型.......................................................................9四、IESX 数据管理器 ................................................................................................................101、生成报告.........................................................................................................................................11 2、查看历史文件.................................................................................................................................12 3、查看三维地震测网的边界 .............................................................................................................13第二章地震解释杂项设置 ............................................................................................ 15一、使用底图查看数据 ..............................................................................................................151、Basemap 环境设定 .........................................................................................................................16 2、使用 Map Annotation 定义工作环境 .............................................................................................17 3、显示地震测网.................................................................................................................................17 4、练习 1 管理井集............................................................................................................................19二、使用 GeoViz 查看数据 ........................................................................................................211、练习 1 启动 GeoViz.......................................................................................................................21 2、练习 2 快速浏览三维地震体 ........................................................................................................23 3、使用透明度工具发现亮点 .............................................................................................................24 4、练习 3 使用 GeoViz 的体切割功能 ..............................................................................................25 5、练习 4 在 GeoViz 里浏览井数据 ..................................................................................................28 6、练习 5 显示地震线、时间切片和任意线 ....................................................................................30 7、练习 6 修改地震体的颜色 ............................................................................................................31三、Seis%DV 地震解释..............................................................................................................321、练习 1 2、练习 2 3、练习 3 4、练习 4 在 Seis％DV 里显示数据..................................................................................................32 色标管理器........................................................................................................................36 识别异常反射....................................................................................................................37 在 Seis%DV 里显示井 ......................................................................................................39四、与 IESX 的互动 ...................................................................................................................391、练习 1，在 Seis%DV 和 Basemap 间传输地震线： ....................................................................40 2、练习 2 在 Basemap 里选择地震折线并发送到 Seis%DV ...........................................................41 3、练习 3 在 GeoViz 里创建和显示地震任意线 ..............................................................................43 4、练习 4 创建一个混合类型的地震任意线 ....................................................................................45五、总结.....................................................................................................................................46第三章二维地震解释流程 ............................................................................................ 48一、断层解释 .............................................................................................................................491、断层解释.........................................................................................................................................50 2、练习 1 生成断面............................................................................................................................53二、层位解释 .............................................................................................................................551、层位解释.........................................................................................................................................56 2、断层两侧解释数据对比 .................................................................................................................59三、层位块和解释......................................................................................................................62 四、重新分配断层......................................................................................................................651、显示断点.........................................................................................................................................66 2、练习 1 在 Seis%DV 里创建时间切片 ..........................................................................................66 3、练习 2 在 Seis%DV 里重新分配断层解释...................................................................................67五、创建断层边界......................................................................................................................681、练习 1 比较几种创建断层边界的方法 ........................................................................................70 2、练习 2 编辑断层边界....................................................................................................................72 3、重画断层边界.................................................................................................................................73六、Basemap ASAP ....................................................................................................................75第四章基于三维地震数据体的地震解释 .................................................................... 81一、三维断层解释......................................................................................................................821、练习 1 在 GeoViz 里进行断层的三维解释 ...................................................................................83 2、另外一种解释断层的工作流 .........................................................................................................86二、使用 ASAP 进行三维地震层位解释 ...................................................................................861、ASAP Options 参数介绍 ................................................................................................................88 2、ASAP Parameters 界面参数 ...........................................................................................................89 3、使用 ASAP 在 GeoViz 里进行层位自动追踪 ...............................................................................89三、体雕刻 .................................................................................................................................921、练习 1 使用体雕刻功能解释层位 ................................................................................................93 2、将保存好的雕刻体转化为层位 .....................................................................................................96 3、使用体雕刻来定义地质体/构造解释 ............................................................................................97 4、从地震体杂项设置开始介绍 .........................................................................................................97第五章识别油气藏 ...................................................................................................... 100一、区域范围 ...........................................................................................................................1011、练习 1 2、练习 2 创建用户自定义的工作范围 ........................................................................................101 复制数据........................................................................................................................102二、Snap 和平滑.......................................................................................................................104 三、提取振幅 ...........................................................................................................................1051、练习 1 2、练习 2 提取和显示振幅 ............................................................................................................105 提取和显示属性 ............................................................................................................106四、Peak 和 Trough 功能 ..........................................................................................................108 五、等时间差/厚度图............................................................................................................... 110第六章数据准备和油藏评价 .....................................................................................112一、网格化类型 ....................................................................................................................... 1121、构造网格化...................................................................................................................................113 2、工区网格化...................................................................................................................................113 3、等时差/厚度网格化 .....................................................................................................................113二、网格操作 ...........................................................................................................................1211、使用网格操作...............................................................................................................................121 2、在底图里显示网格和等值线 .......................................................................................................1223、使用 Surface Model Editor ......................................................................................................123三、等值线编辑器....................................................................................................................1241、编辑等值线...................................................................................................................................125 2、等值线平滑...................................................................................................................................126 3、给等值线设值...............................................................................................................................126第七章油藏评价 .......................................................................................................... 127一、使用 SIM 生成解释模型....................................................................................................1271、主要概念、术语和定义 ...............................................................................................................128 2、断层边界和断层边界集 ...............................................................................................................130 3、地震解释数据管理器界面 ...........................................................................................................130 4、生成一个解释模型.......................................................................................................................131 5、生成一个深度域的模型 ...............................................................................................................132二、结果比较 ...........................................................................................................................132 三、底图里计算储量................................................................................................................1321、确定计算范围和体积 ...................................................................................................................133 2、计算先前解释结果的储量 ...........................................................................................................133 3、结论：如何判定是否有油藏? .....................................................................................................134第八章准备最后的数据展示 ...................................................................................... 135一、创建图层、在底图里显示数据 .........................................................................................135 二、创建用户自定义的地理文化数据 .....................................................................................136 三、显示生产数据....................................................................................................................138 四、显示光栅数据....................................................................................................................139 五、创建地质分层并显示层位与井的交点..............................................................................147 六、在 Seis%DV 里生成交线 ...................................................................................................149 七、修改 GeoViz 里的显示 ......................................................................................................150入门................................................................................................................... 153 附录 A 入门地震杂项设置................................................................................................... 155 附录 B 地震杂项设置一、VIVA2 选项 .......................................................................................................................155 二、调节成 VI/VA 显示方式 ....................................................................................................155 三、使用 Seis%DV Display 菜单显示时间切片 .......................................................................156 四、将地震显示切换到垂向折叠线 .........................................................................................157 五、将地震显示设置为同时显示时间切片和垂向地震线.......................................................158 六、在第一个视窗里显示地震主测线 .....................................................................................160 七、不同视窗地震线滚动浏览同步 .........................................................................................161 八、使用第二充填顺序 ............................................................................................................162 九、有关 Basemap 的其他操作 ................................................................................................163 十、创建不连续的地震任意线.................................................................................................164 十一、沿斜井轨迹的地震任意线.............................................................................................165 十二、练习 1 在底图里显示井和测井曲线............................................................................166 十三、创建一个 LGP 模板 .......................................................................................................167 十四、在 GeoViz 里使用数据树来显示或者隐藏数据.............................................................168 十五、修改属性 .......................................................................................................................169 十六、探测窗 ...........................................................................................................................169 十七、探测窗其他功能 ............................................................................................................169二维地震数据解释工作流程附录 C 二维地震数据解释工作流程 ........................................................................... 171一、附加练习 ...........................................................................................................................171 二、断层边界集合....................................................................................................................172 三、层位自动追踪工具 ............................................................................................................1751、层位插值和删除...........................................................................................................................175 2、层位插值.......................................................................................................................................176 3、删除层位插值...............................................................................................................................177 4、使用刷子删除底图里的解释数据 ...............................................................................................179 5、练习 1 使用 AutoPix 功能进行层位自动追踪 ........................................................................179识别油气藏........................................................................................................ 182 附录 D 识别油气藏底图功能按钮定义............................................................................................ 183 附录 E 底图功能按钮定义功能按钮定义................................................................................... 184 附录 F Seis%DV 功能按钮定义附录 G GeoViz 功能按钮定义 ...................................................................................... 185Schlumberger手册使用说明手册使用说明前言手册使用说明本手册主要介绍如何使用 GeoFrame 4.4 IESX 里的功能开展地震解释工作，以及如何将诸多功能进行整合，以工作流的形式应用于实际工作。

Klseis10软件发布

项目
测量参数设置
测量控制点
控制点加载控制点编辑最近点查找
导线处理
原始数据转换原始数据编辑原始数据QC 平差计算统计分析成果自动分离数据输出
RTK处理
原始数据转换原始数据编辑原始数据QC 数据处理统计分析成果自动分离数据输出
太阳方位
原始数据输入原始数据编辑原始数据QC 计算数据输出
系统概况
开发目的
随着采集技术和计算机技术的发展，旧的采集软件系统明显存在不足，不能满足新的勘探需要，更不能代表物探局的勘探水平。为此，1998年在原总公司勘探局的支持下，由物探局统一组织和管理，汇集局内各路优秀技术人员，在物探局专家指导下，通过与科研院所进行广泛的技术合作，历时两年多的研究开发，完成了新一代的“ 地震采集工程软件系统”--- KLSeis V1.0 。
采集参数论证分析

激发参数
--- 虚反射分析
排列参数
--- 目的层纵、横向分辨率计算 --- 最小、最大炮检距计算 --- 面元大小、道距及偏移孔径计算

组合参数
--- 组合距计算 --- 组合响应分析
采集参数论证分析
虚反射分析
通过交互分析，得到最佳激发井深，使有效频带信号能量能以最佳方式向下传播。
20
系统应用

安装和使用单位
物探局（国内外探区）：75套北方公司：13套大庆、吉林、华北、大港、新疆、青海、吐哈、四川地调等。南方公司：2套河南、江苏。星新公司：3套德阳二物、南京六物和湘潭五物。
系统应用

国内主要工区分布图

二连

高速顶界面

常用地震处理解释软件大全

常用地震处理解释软件大全一、地震处理1.ProMax简介LandMark的地震处理软件2.FocusParadigm的地震处理软件系统，配合EPOS3 TE(Third Editon)的版本。

3.CGG地震处理软件系统4.Omega地震处理软件系统。

5.TomoxPro 井间地震处理软件井间地震全套的综合处理分析软件系统，它包括以下主要功能：1）设计与模拟井间地震勘探实验2）计算全波场的井间地震人工合成图3）拾取井间地震波的初至走时4）初至波非线性层析成像5）井间地震波预处理，包括波场分离6）波动方程的全波场偏移7）上行波与下行波的CDP叠加8）偏移后处理与叠后校长量分析与应用该软件系统共包括14个模块，提供大量的质量监控与图形显示功能。

6.Univers VSP 垂直地震处理垂直地震处理VSP7.GreenMountain 绿山Mesa野外施工设计、高精度折射静校正微机版8.Omni Workshop最新的三维地震勘测设计工具集，自动生成的开放式数据库支持设计、执行和分析各个阶段的数据访问。

9.Vista Window 2D/3D10.GeoCT-I 二维野外小折射自动层析成像软件GeoTomo公司开发的二维野外小折射自动层析成像软件系统。

该系统适用于现场处理野外小折射地震资料。

11.克浪KeLang地震采集工程软件、采集论证12.TestifiLand for Windows仪器、源、接收器测试分析软件，它产生代表读到的原始带数据的统计图表。

13.SPS_QC 地震辅助数据生成与质控系统二、地震解释ndMark地震综合解释软件包R2003，工作站版15CDLandMark的大型地震综合解释软件，包括地震资料解释，三维自动层位追踪，合成地震记录制作，三维可视化解释、地质解释与地层对比、迭后处理，数据体相干分析，地震属性提取属性分析、地址建模、断层封堵分析做图。

层面与断层模型，出量计算、测井解释，精细目标分析，井位设计等。

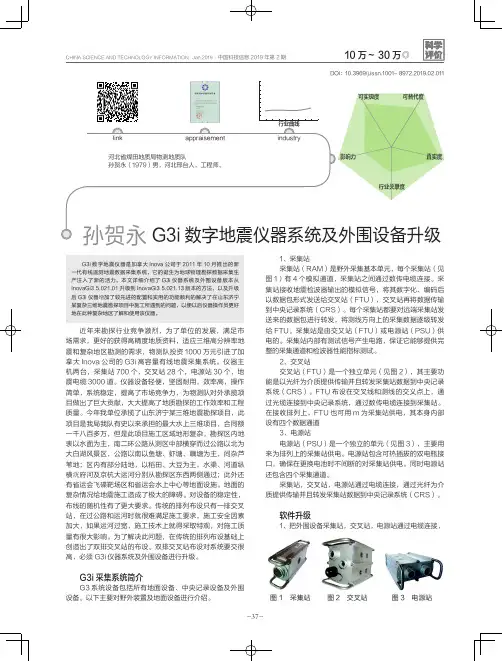

G3i数字地震仪器系统及外围设备升级

link appraisement
河北省煤田地质局物测地质队
孙贺永（1979）男，河北邢台人，工程师。

图1 采集站图2 交叉站图3 电源站
2、安装5.021.01基本软件，对仪器主机系统升级。

3、安装完软件，重新启动电脑。

点击桌面上G3iHardware ，对大线接口板进行升级。

Diagnostics后，点击显示窗口的
完成后，要关机断电，等待主机显示灯熄灭后，再重新通电开机。

备注升级期间绝对不能断电。

5、开机正常后点击 G3I hardware，根据需要进行设置，然后点击ok按钮退出。

6、点击图标，进入程序，进行相关设置，建立排列，加电唤醒排列，待排列正常，在MAP窗口TEST菜单内选load firmware选项。

在显示窗口选择LOAD按钮进行升级。

7、如期间有没有升级成功的设备，可继续选择LOAD 按钮再升级一遍。

如还是失败，特殊对待。

8、升级正常后，对整个排列进行加电，全部正常后，关闭软件。

选择Patch 5.021.01.13进行补丁升级。

9、升级后，进入主程序，唤醒排列，在MAP窗口TEST菜单内选择load firmware选项。

在显示窗口选择LOAD按钮进行升级。

如期间有没有升级成功的设备，可继
设备升级后的功能性
设备升级后打破了传统的排列布局，可以在复杂地区如学院与管理公司的收益矩阵的帕累托最优点。

GEODE地震仪

GEODE地震仪发表时间：2010-12-13 文字〖大中小〗阅读次数：33 [关闭窗口]多用途24位浅层地震仪：折射、反射、地震检测、VSP、爆炸和震动测量、水上地震调查，浅层剖面测量和连续记录。

Geode单站3－24道，多采集站可扩展到1000道。

工作带宽20KHz(0．02 u S至16ms 采样率)，既适应超高频工程调查，又适用低频天然地震监测。

精湛工艺设计和装配保证了该仪器防潮、防震和防尘，高稳定性能，特别适合在恶劣野外地质环境中工作。

模数转换：24位频带宽度1.75 Hz ～20 kHz;动态范围：在2ms 采样24 位时大于130dB;畸变：2ms采样1.75~208Hz0.0005% ；共模抑制：>100dB (<=100Hz36dB) ；道间串音：-125dB23.5Hz24dB2ms ；噪声背景：2ms36dB1.75-208Hz条件下，射频干扰<0.20V ；最大输入信号：2.8V 峰-峰值；输入阻抗：20Kohm0.02f ；采样间隔：0.02, 0.03125, 0.0625, 0.125, 0.5, 1.0, 2.0, 4.0, 8.0, 16.0ms ；记录长度：标准16384 样点也可选65536样点；延时触发：最大4096样点；智能型自触发：可供天然地震观察和可控源；前放增益：厂方以4 道一组由软件成对可选12和24dB 或24 和36dB 对于大能量震源也可直接跳到0dB ；去假频率波：在Nyquist频率的83%处为-3dB 下至90dB 采集和显示滤波器；低截：输出10, 15, 25, 35, 50, 70, 100, 140, 200, 280, 400Hz, Butterworth 滤波器每倍频 24 或48dB ；陷波：50,60,150,180Hz 压制50dB 以上中心频率 2%宽度；高截：输出250,500 或1000Hz每倍频24或48dB 滤波频率用户可选；延迟：0至9999ms一步到位；防水密封；工作环境温度-25℃～45℃，工作稳定性好；可连续采集数据数据及格式：实时数据流输出除波形数据，应包含时间服务、仪器状态、数据质量等信息，格式适于计算机读写；数据格式为标准SEG-2、SEG-D 和SEG-Y 格式；厂家应提供数据回放软件，提供文件读取和波形显示等。

GeometricsPRS-1夯机编码震源

PRS-1伪随机震源简介：PRS-1伪随机震源用普通建筑工地常用的打夯机作为激震源，既便宜又便利，用以取代昂贵的可控源和危险的炸药震源，运输方便，价格低，人工搬运可上山，亦便于在城市和交通繁忙地段施工，是构造调查，油气和地下水资源反射波勘探的理想震源。

开展城镇地震调查，最大的挑战是震源问题。

传统的可控源容易引起混乱，又昂贵。

炸药震源危险，几乎不可能得到批准。

Geometrics公司近来研制成功了一种替代技术。

既不贵，又无损。

这种技术用到建筑工地上常用的打夯机。

向地下输入一系列不规则的夯震，结合安置在夯机附近的特殊检波器所接收的参考信号，通过程控编码，然后在相关器中跟接收到的地震记录做相关处理和解码处理，最后获取干净的地震记录。

优势特点：Geometrics的PRS-1夯机编码震源具备扫描式可控源的一切优点，但它的价格比可控源低了许多倍,而且非常轻便,一辆小型越野车就可装下。

这种技术更突出的优点是已被证实适合在城镇等闹市环境中应用，只要击振时间较长（30-60秒），旁边开过的汽车等干扰均能自动被监测和压制掉，获得比脉冲震源讯噪比高得多的地震记录。

●干扰压制凡是在公路边上做过地震调查的人员，都经历过苦恼等候车辆通过，以便能安静接收记录的痛苦经验。

PRS-1系统可免除这种痛苦，系统中的干扰压制装置能逐道监测干扰水平，根据干扰源的距离逐级消除影响记录质量的干扰。

●质量控制采用可控源时，由一系列单一频率组合构成一个宽频扫描系列，使记录质量得到改善，当采用夯机时，为获得一张好的地震记录，则需要每次击振的时间间隔不一致。

PRS-1质量控制软件分析每一次击振记录，并估计出其“随机份额”，如果该随机份额低于操作员事先设定的门槛值，该记录就作废，不让它产生不利影响, 同时重新采集数据。

只要使用炸药震源的限制越来越严格，只要城镇地震调查的需求不断增加，带有实时处理夯机震源的Geode/NZ地震仪就是地震工作者孜孜以求的实用装备。

地震勘探仪器讲解

目前地震仪器一览
目前以24位ADC仪器作为绝对主体。特点：稳定和可靠性高；系统软/硬件功能强、指标高、
指标差距不大，各有特色。有线传输式的网络仪器： SERCEL 408UL ;428UL ；
IMAGE； I/O-SYSTEM IV； ARAM-ARIES；SI-2000 无线数据传输仪器：BOX；Vibtech-it 数据存储式独立型地震仪器：I/O-RSR、SYSTEM-IV(VR)；
• 毕竟，地震数据采集系统与地震勘探方法的发展的需求还是距离很大，地球物理学家也一直抱怨仪器动态范围不够。在高分辨率勘探地质任务面前更是越来
越显示出了它的不足。
数字化的核心部件 – 模数转换器
• 于是仪器研制人员又被迫回到数字化的核心部件 – 模数转换器来考虑问题。当时适合地震信号数字化成的传统模数转换通常采用逐次比较设计方案，连续变化的模拟信号按采样频率离散为一系列保持平定的子样，对这些子样用类似天平称重的方法，通过加减一系列标准的电压码来测量子样。当比较码值的总和电压与子样电压相等时便实现了量化。
JGI-MS-2000；BGP-3S-1 全数字式：I/O-SYSTEM IV；Sercel-408DSU
硅微机械加速度计
• 经过 15 年研制开发而生产的数字加速度计包含两个主要部件：硅微机械加速度计和专用混合集成电路ASIC 。硅微机械加速度计由用弹簧悬挂的在环绕支架上的运动惯性体组成。为此应用四片 6 英吋双面抛光单晶硅片制造，中间两层构成惯性体、支架和中心电极；上下两层则构成外层电极并用金属热压与支架形成一体。惯性体表面外延层光刻制成硅弹簧，在惯性体和顶底盖表面制成金属电极与连线，从而在惯性体表面与顶底盖之间形成了电容器。整个芯体案大约 6.5MM × 5.5MM × 2MM，真空陶瓷封装。

地震采集记录器

一新概念地震数据监测节点型装置近年来，随着地震学和地震预报研究以及大震后快速响应等工作的进一步开展，对地震观测工作提出了愈来愈高的要求。

使用近代多项高新技术的成果建立了许多不同尺度的地震观测网已是大势所趋。

建立自己的全球地震监测系统，为在短时期内掌握大地震前的前震活动情况、快速进行大地震各项参数的速报、快速决策抗震救灾工作、余震监测、震后趋势判断和强余震预报等工作提供了基本数据和资料。

新概念地震采集记录器的应运而生.地震采集记录器具有GPS自动座标定位功能，纳秒级时间同步精度，采用高技术指标的24位地质勘探专用模数转换器。

具有道数无限制、可以多万道的特点，，重量轻、省电，价格低且便捷适用。

地震采集记录器当前即是微震监测测技术的重要设备，在矿山、岩石、油气、地热、核废料、边坡、温室气体封存、采空区等工程中得到应用，也是一种新概念地震勘探仪器。

随着地震勘探向更困难、更复适杂地区深入，特别是在从平地勘探到山地勘探的过渡过程中，常规的线束状施工给野外地震队的施工带来很大的约束，如检波器点的选择和激发点的选择，数传电缆的放置等。

在地表恶劣的工区，现有的无线仪器由于山体的阻挡，都无法满足上万道的接收和几百次的覆盖的要求。

但是，现已证实在我国的很多山区（前陆盆地）有着丰富的油气资源，急需勘探，但长期以来凭借现有的勘探装备很难获得高信噪比的剖面，并在一定的程度上阻碍向山地找油找气的步伐。

而地震采集记录器无需电缆，无需电台，轻便宜用能够为山地和地表复杂工区的施工提供便捷。

二地震采集记录器设计思想与工作原理地震采集记录器内采用ARM9做为主控制器，与内存、网络、FLASH等集成在一块小电路板上，再通过接口控制整个采集站，包括采集存储地震数据，监视外部排列状态和内部工作状态。

采集站在硬件电路设计上是通过以下步骤实现的：2.1 高精度采集器设计思想高精度授时地震数据采集器是采集站的核心功能部件，在电路上是很复杂的。

为了适应野外工作环境，又希望整机的体积尽可能小，因此对电路板设计和制作工艺要求都比较高。

中地装(重庆)地质仪器有限公司(原重庆地质仪器厂)EPS便携式数字地震仪和CZS一体化宽频带数字地震

-防水深度#)#1, -外形尺寸#b #5511c!%411, -重量(内置5"7]锂电池时)#约 $AQ
"&"'##"" *d(/VT9 +)$"&"-##"" *d(/VT9 &)$"&"#4)#5"*d(/VT9'),
&!主要技术参数
-&#!<6T便携式数字地震仪 -外形尺寸及重量##%"11c#)"11"-AQ, -防水深度##1, -通道数#-分量速度检波器, - 连续工作时长#*!"O, - 检波器频带#"&!#!""*d, -动态范围#*#!"O^, -道间幅度一致性#(' [, -道间相位差#("&#1M, -道间串音抑制#*#""O^, -横向振动抑制#优于"&# [, -自噪声水平#整个频段低于 B*BK 曲线"
!自主工作模式 (%""1\!#""M_M, \>D>工作模式(4""1\!#""M_M, V>Q^::工作模式()""1\!#""M_M, <L]:XP:L工作模式(5""1\!#""M_M,
-采样率#'"$#""$!'"$'""M_M, -外部电源#$##'("单电源供电(充电), -状态显示#,/.和 ,<., -工作温度#9!"#S'' e, -自主工作时间#*-"O, -动态范围#*#!"O^, -存储容量#-!U^(可插拔 T. 卡"可扩充至 4%U^ 或更大容量 T. 卡), -数据格式#KT.(可转换为 T7/ 等格式), -交互接口#<L]:XP:L网口$V>Q^::$\>D>$`T^ 接口以及 FT!-!串口"通过无线$有线网络可实现远程控制及数据传输,

人工合成地震记录-2 GeoFrame

练习 3 ............................................................................................................................................... 22 总结 .................................................................................................................................................. 23 五数据质控和编辑 ............................................................................................................................. 24 介绍 .................................................................................................................................................. 24 质量控制（Quality Control） .............................................................................................................. 24 曲线数据 .......................................................................................................................................... 24 声波 .................................................................................................................................................. 25 密度 .................................................................................................................................................. 25 曲线编辑 .......................................................................................................................................... 25 深度校正 .......................................................................................................................................... 26 拼接 .................................................................................................................................................. 26 平抑尖峰 .......................................................................................................................................... 26 曲线方波化....................................................................................................................................... 27 Checkshot........................................................................................................................................... 27 井斜（Deviation Surveys） ................................................................................................................. 28 地震数据 .......................................................................................................................................... 28 练习 4 ............................................................................................................................................... 29 总结 .................................................................................................................................................. 31 六声波阻抗和反射系数序列 .............................................................................................................. 34 介绍 .................................................................................................................................................. 34 声波阻抗（AI）................................................................................................................................ 34 反射系数（RC）序列....................................................................................................................... 35 RC Parameters（反射系数参数）...................................................................................................... 37 RC 类型............................................................................................................................................. 37 RC 采样............................................................................................................................................. 38 Offset RC （偏移距 RC） .................................................................................................................. 38 常见问题 .......................................................................................................................................... 39 RC Modeling （反射系数模型） ........................................................................................................ 39 练习 5 ............................................................................................................................................... 40 总结 .................................................................................................................................................. 41

NZXP Geode操作手册

乔美特利StrataVisor NZXP/Geode 地震仪操作手册软件的注册:GEOMETRICS NZXP/GEODE的采集控制软件需要注册,在安装软件完成后,计算机桌面会出现快捷方式注册首页如下:软件在没有注册的情况下,可使用100小时.提供用户码USER CODE 到GEOMETRICS 或劳雷公司我们会提供注册码.一.仪器的连接:A. NZXP 的连接:12V power: 用随仪器提供的电源电缆,连接到12V 汽车电瓶,红夹子为正极,黑夹子为负极. ON/OFF: 开机/关机电源开关.TRIGGER: 触发同步输入. 锤击开关/爆炸机等震源同步仪器信号输入. GEOPHONES: 地震道检波器输入,通常仪器在测线中间, 1-12和13-24 两个输入插头. CORRLATOR: 当使用可控震源时,参考道输入.B. GEODE 的连接:电源输入: 连接到12V 电源,建议采用17-20安时电池可满足10小时不中短采集.数传线连接口连接到计算机连接此符号到计算机方向计算机或NZXP连接检波器: 注意Y型转换电缆前后12道插头是有区别的.二. 仪器主采集菜单:1.SURVEY: 测点名称,测线号的输入.2.GEOM: 排列设置,输入炮点,检波器点的桩号,道间距,炮间距及排列滚动方式.3.OBSERVER: 备注, 输入天气,仪器操作员等信息.4.ACQUISITION: 采集参数设置.采样率,记录长度,采集滤波器,叠加方式,采集道/无效道设置,前放增益的设置.5.FILE: 文件设置地震数据文件名,存储的文件夹,数据文件格式,及回放读取数据.6.DISPLAY: 显示, 调整显示方式, 包括调整单炮记录的显示方式,频谱显示方式等.7.DOSURVEY: 测量, 这个菜单使用率最高,是否容许放炮,清除内存,存盘,打印,手动排列滚动,操作快捷键.8.WINDOWS: 调整显示窗口.9.ANSWER: 折射解释10.PRINT: 调整打印方式.11.SYSTEM: 系统. 调整仪器时间,日期,触发方式,检波器测试,内触发,仪器关机等.三.仪器操作状态栏:仪器状态栏显示仪器的工作状态,包括是否允许放炮,显示方式,叠加状态,存储状态,炮点桩号.四. 排列设置显示窗口, 显示排列方式,触发位置(炮点桩号),及显示激活采集道和不采集道.5. 显示窗口:1.SHOT WINDOW: 单炮记录窗口,显示单炮地震记录.2.NOISE MONITOR WINDOW: 噪音实时监视窗口.3.TEST SURVEY.0001.LOG电子班报窗口,其中TEST SURVEY是电子班报的文件名,又称日志文件.4.SPECTRA WINDOW. 地震波频谱窗口.六: 操作细则:1.SURVEYSURVEY NAME: 输入测量名称,也就是日志文件名.INITIAL LINE NUMBER: 初始的测线号.INITIAL TAPE LABLE: 初始磁带卷标.2. GEOM: 排列参数设置.1)SURVEY MODE: 测量方式2)GROUP INTERV AL: 检波器道间距.3)GROUP/SHOT LOCATIONS: 检波器/炮点桩号设置.SHOT COORDINA TE: 输入炮点桩号.INTERV AL: 输入道间距(如果道间距不等的话) GEOPHONE COORDINA TE: 检波器桩号.GAIN: 前放增益(另有菜单设置,见采集菜单)USE: 地震道使用情况(可在采集菜单设置) FREEZE: 冻节. 冻节地震道数据,不参与叠加,保护数据.4)ROLL PARAMETER: 排列滚动方式设置. 一般情况下,炮点和检波点同步滚动,排列可向右滚(大号),或向左滚(小号).可以自动滚动,但是必须文件自动存盘.3. 备注: 编辑仪器操作注示, 操作员名字,天气情况等.4.ACQUISITION : 采集参数设置1)sample interval /record length. 采样率/记录长度设置.SAMPLE INTERV AL: 采样率. 地震波所采集的高截频.RECORD LENGTH: 记录长度.DELAY: 记录延迟2)ACQUISITION FILTER: 采集滤波. 仪器有两个滤波器, 可选择低切,高切,陷波滤波器,滤波器陡度-24dB/倍频程, 也可两个滤波器选择相同频率,则陡度增加一倍.(-48dB/倍频程).3)CORRELATION 相关处理.如果选用可控震源,输入扫描长度,听长度及参考道的位置.如果使用脉冲震源,则选择OFF.4)STACK OPTION: 叠加方式选择.STACK LIMIT: 叠加极限(叠加次数)AUTO STACK: 自动叠加. 仪器自动将地震数据叠加到上次(相同炮点)的数据中,以达到提高信躁比.REPLACE:替换. 地震数据将替换原有内存中的数据(不进行数据叠加). 在采用炸药震源时,多采用此方式.STACK POLARITY POSTIVE: 叠加极性, 可更换所有道的信号极性.如初至首波正跳或负跳5)SPECIFY CHANNELS. 设置特殊道. 可关闭某些不使用的道,如测井可能只使用6道. 用1 输入为地震数据道, 2 为辅助道,4 为无效道(即关闭该道)6)PREAMP GAINS: 设置地震道前放增益, 输入3放大为24dB, 4 为36dB.在所有的采集道数中,可设置部分道数前放增益24dB,而另一部分为36dB.6)STACK POLARITY: 可正也可负,即地震记录首波可正起跳,也可负起跳.5.FILE: 文件管理1)STORAGE PARAMETERS: 存储参数.NEXT FILE NUMBER: 下一个地震记录的文件号.AUTO SA VE: 自动存盘, 如果选择仪器自动存盘.STACK LIMIT: 在选择自动存盘的情况下,输入叠加次数,在激发达到输入的次数后,仪器自动存盘.DA TA TYPE: 数据文件的格式. SEG-2, SEG-D和SEG-Y 均为国际标准地震格式,其中,SEG-D和SED-Y 在石油及煤田勘探更多使用.工程一般使用SEG-2.SA VE TO DISK: 存盘, DRIVE, 存在哪个硬盘上,PA TH, 存储的文件夹.SA VE TO TAPE: 如果有磁带机,选择将数据记录在磁带上,选择此项.2)READ DISK: 数据回放,查看以前采集的数据.进入数据存储的文件夹,选择文件.6.DISPLAY: 显示方式(改变此菜单的任何选项, 只是改变显示方式,均不会改变地震数据)1)SHOT PARAMETERS: 单炮记录显示参数DISPLAY BOUNDRY: 显示地震的起始道和终了道,起始时间和终了时间.GAIN STYLE: 增益设置FIX GAIN: 固定增益.AGC: 自动增益控制. 在设置自动增益控制时,需要输入AGC 窗口,此窗口将提供AGC增益计算调整的窗口.NORMALIZE: 归一化的显示方式.TRACE STYLE: 调整显示方式.V ARIABLE AREA: 变面积显示方式. 波性正向涂黑.如见下图WIGGLE TRACE: 波形以轨迹方式显示.见下图.此方式目前拥护较少使用.SHADED AREA: 阴影显示方式. 见下图.此显示方式用户使用较少.DISPLAY GAIN: 显示增益设置. 显示增益调整方式有四种方式:AUTO SCALE TRACES: 自动调整幅度.ADJUST ALL: 调整所有的道: 手动调整所有道的幅度. 上箭头增加,下箭头减少,每次3分倍.INDIVIDUAL: 分别的调整每道的幅度, 上下箭头增加或减少幅度,左右箭头改变道数.DISPLAY FILTERS: 显示滤波, 可对地震记录进行滤波.OFF 为不加滤波器.ENABLE DISPLAY FILTER: 启动显示滤波器ROLL-OFF: 滤波器的陡度.HIGH CUT: 高切, LOW CUT:低切, NOTCH: 陷波器材(中国50Hz工频)2)SPECTRA PARAMETERS频谱参数设置DISPLAY BOUNDARY: 调整显示起始道和终了道的频谱及频谱频率范围.ANAL YSIS PARAMETERS: 频谱计算的方式.3)NOISE MONITOR PARAMETERS: 噪音监视的参数.通常此参数以快捷键方式设定,如5mv 表示相临道的幅度为5mv. 此参数越小,说明测线噪音背景越好.4)GEOMETRY TOOL BAR DISPLAY SETTING. 调整显示排列工具窗口的参数.7.DO_SURVEY 测量此窗口经常使用1)ARM/DISARM: ARM 准许放炮,同时仪器桩态栏为绿色. DISARM 不准许放炮(仪器没有准备好,不接受触发).仪器状态栏为红色.2)CLEAR: 内存清零. 清除内存内的数据,准备新数据进入.3)SHOT LOCATION: 确认炮点桩号.4)MAXIMIZE NOISE MONITOR WINDOWS. 仪器全屏显示实时噪音监视窗口.以便易于观察.见下图.5)MAXIMIZE SHOT WINDOW: 最大炮记录窗口. 全屏显示炮纪录.6)AUTO SCALE TRACE: 自动调整信号幅度.7)SA VE: 存盘8)PRINT SHOT RECORD: 打印炮记录.0)RESTORE ALL WINDOWS BUT HIDDEN WINDOWS: 恢复所有的显示窗口. ROLL CHANNEL UP 手动完成排列的滚动,向大号(右边)滚动.ROLL CHANNEL DOWN: 手动完成排列的滚动,向小号(左边)滚动.FREEZE CHANNELS: 冻节地震道.HOT KEYS DESCRIPTION: 快捷键描述.8.WINDOWS 调整显示窗口.1.MAXIMIZE NOISE MONITOR WINDOW: 最大噪音监视窗口.全屏显示2.MAXIMIZE SHOT WINDOW: 最大单炮记录窗口. 全屏显示3.MAXIMIZE SPECTRA WINDOW 最大频谱显示窗口. 全屏显示4.MAXIMIZE LOG WINDOW 最大日志文件显示窗口.7. TILE ALL WINDOWS HORIZONTALL Y: 水平显示所有的窗口.8.TILE ALL WINDOWS VERTICALL Y: 垂直显示所有的窗口.VIEW GEOMETRY TOOL BAR: 显示或关闭排列工具窗口.VIEW NOISE MONITOR WINDOW: 显示或关闭噪音监视窗口.VIEW SHOT WINDOW: 显示或关闭炮记录的窗口.VIEW SPECTRA WINDOW: 显示或关闭频谱窗口.9.ANSWER 折射解释1) PICK BREAK: 初至拾取, 进入该菜单后,屏幕会出现一条水平红时线和一条水平红虚线. 用上下箭头移动调整, 以达到初至的范围, 用TAB键,切换到红虚线,调整到最道的初至首波, 用两段红线,圈定初至首波的范围.完成后按ENTER确认键.仪器会自动拾取初至, 见下图.此时,可继续手动调整不合理的初至首波.完成后ENTER确认,存储文件以.BPK 后缀.2)SOLVE REFRACTION USING SIPQC: 解释折射用SIPQC软件.首先要输入要解释的数据文件, 输入的文件格式后缀为本.BPK.该软件采用相域的方法解释,可以多炮联合解释,最多7炮. 解释分层最多为5 层.数字表示为解释的地层数,移动光标,可修改拐点位置.继续按CONTINUE, 会出现如下选择TOGGLE PLOT 可看到解释结果.如下图选择PRINT REPORT, 可完成打印解释结果.10.P RINT 打印1)SHOT PARAMETERS: 调整炮打印记录设置.AUTO PRINT INTERV AL: 自动打印炮记录,如果希望每炮记录都打印,则输入1. 如果希望每五炮打印一张,则输入5.FIT IN ONE PAGE: 地震记录打印在一张纸上. NORMAL: 通常的打印长度.EXPAND: 打印时间扩展.COMPRESS BY 2: 压缩时间记录打印2倍. COMPRESS BY 4: 压缩时间记录打印4倍. PRINT SETUP: 打印机设置.(如选择不同的打印机) 2)SPECTRA PARAMETERS: 打印频谱图.11.S YSTEM 系统1). SET DATE/TIME/UNITS: 设置日期/时间/单位.用TAB 键切换窗口,输入正确的日期和时间. UNITS: 单位, 米或英制英尺.2)TRIGGER OPTIONS 触发选项.TRIGGER HOLDOFF: 触发保持时间, 两次触发间隔至少要0.2秒.ARM MODE: 准许放炮的方式选择: AUTO 每完成一次触发后,仪器自动到准许放炮的方式, MANUAL: 每完成一次触发后,手动选择准许放炮方式.TRIGGER SENSITIVITY: 触发灵敏度调整. 键头靠右,表示触发灵敏度越高,也即是仪器越容易触发. 注意:在使用锤击开关和HVB-1 爆炸机时,不需要调整.只有用检波器触发仪器时,才会用到调整触发灵敏度.3)TEST: 测试, RUN GEOPHONE TEST. 测试检波器通断.UPDATE ACQUISITION BOARD BIOS. 升级仪器采集板的固化程序. (此项不建议用户自己完成).4)SELECT REPEA TER BOARD为了加大采集站的数据传输距离, 可以把一个采集站的地震道采集功能关闭,使其成为一个只完成数据传输的功能.5)SERIAL I/O: 串口输入/输出可在仪器串口接入GPS, 同时仪器还可通过串口输出信息,如文件号.6)MANUAL TRIGGER: 手动触发, 触发仪器测试.7)CONFIGURATION STATUS: 配置状态, 显示采集板的配置状态及固化软件等信息.8)ALARM SETUP: 提醒鸣叫设置, 如硬盘接近90%数据存满.9)CHANNEL REMAPPING: 道序再编排. 此功能可改变道序编排.对于使用多个采集站GEODE 和笔记本计算机组成的系统, 仪器软件始终识别最靠近计算机的采集站为第一个站,对应采集道为1-24道.见下图.这时,采集的数据道序是错误的.可能会得到如下的炮记录.这时候,可通过软件重新编排道序.重新编排方法如下:用TAB 键选择到ENABLE CHANNEL REMAPPING MODE 用·激活此功能. REVERSE GEODE ORDER IN LINE 1: 颠倒一线GEODE 的顺序. 以上图为例, 原GEODE 顺序是:3------2-------1----计算机----4------5-------6选择此项功能后,GEODE的顺序是:1------2-------3---计算机---4-----5-------6经过编排后的炮记录如下:REVERSE GEODE ORDER IN LINE 2: 颠倒二线GEODE的顺序.(二线,计算机须有两块往卡).REVERSE CHANNEL ORDER OF EACH GEODE IN LINE 1: 改变每个GEODE的道序.原道序号为:24—23—22—21—20----------------------------------2—1选择此功能后, 1—2—3—4-----------------------------23—24OVERRIDE AUTOMATIC CHANNEL MAP WITH MAP MODE: 手动编排道序.可以用手动的方式重新编排道序.比如:98 道系统, 你可以重新编排手动输入: 98 2-97 1则显示结果为: 检波器98 道被安排到1 道, 2—97 道正常, 不做改变,地面的第一道检波器被安排在98 道.又比如: 100道系统, 100-1编排后: 100道被安排在1 道, 99道被安排在2, 98道被安排在3 , 等等.又比如: 50 道系统, 4 2-3 50 5-30 1 32-49 31. 编排后如下:检波器第四道, 安排在道1检波器第2-3道, 不改变在原位置.检波器第50道, 安排在4道.检波器第5-30 道, 不改变在原位置.检波器第1 道, 安排在31 道.检波器第32-49,不改变安排在原位置.检波器第31道, 安排在50 道位置.VERSION: 软件的版本号, 该软件需要注册, 请不要重新注册.0 CLOSE CONTROLLER: 退出软件并关闭WINDOWS系统. 关机. 如果希望退出地震软件,到WINDOWS 平台,请用外接键盘ALT+F4 或用外接鼠标.快捷键描述:快捷键要在屏目没有其他菜单激活的情况下使用:1.ARM/DISARM 准许放炮触发/不准许触发切换.2.CLEAR 清除内存3.SHOT LOCATION 确认或修改炮点桩号.4.MAXIMIZE NOISE MONITOR WINDOW 最大噪音监视窗口.5.MAXIMIZE SHOT WINDOW 最大炮记录窗口.6.AUTO SCALE TRACES 自动调整道幅度.7.SA VE 存盘.8.PRINT SHOT RECORD 打印单炮记录.0.RESTORE ALL WINDOWS 恢复显示所有的窗口.在最大噪音监视窗口:↑上箭头,增加道间灵敏度.↓下箭头,减小道间灵敏度.在最大单炮记录窗口→右箭头, 调整所有道的幅度, ↑增加幅度, ↓减少幅度.←左箭头, 单道调整道幅度, ↑↓上下键头,增加/减少幅度.←→左右箭头改变道数.请熟记以上快捷键操作方式,将使您的操作更加简单,快速.。

GEOMETRICS DZ 地震数据采集系统操作手册cdx

GEOMETRICS DZ 地震数据采集系统操作手册(简装版)劳雷（北京）仪器有限公司北京市朝外大街乙12号昆泰国际大厦1807-1810室电话：010-5879-0099传真：010-5879-0989Email:*********************.cn第一部分硬件各部分介绍1.网络接口单元:网络接口单元承担控制器(计算机)到地面交叉站的接口控制功能.接计算机USB 交叉站1口交叉站2 口网线路电源灯电源开关电源12V 输入2.交叉站(LTU):交叉站主要功能是完成线-线之间及线与DZ采集站的连接. 通过数传线连接到网络接口单元, 同时连接DZ大线到采集站AU.TA或TB通过数传线连接到网络接口单元. TB 或TA通过数传线连接到下一条测线.交叉站没有地震数据采集道,只完成数据传输.传输灯测试按钮DZ 大线L端点传输灯12V 电源DZ 大线K端3. DZ 采集站传输灯触发输入电源灯测试按钮传输灯大线连接口12V 电源大线连接口DZ 采集站是分布式地震系统最重要的部分，采集站单站8道，其中插头两端各管理4道。

两个电源插头可以完成不间断电源供电。

4．数传线。

正黄色，100米长，两端10芯，无针式插头。

5．DZ 大线。

DZ大线集成了数传和模拟地震道数据线。

颜色为橙色，电缆中有地震道抽头，用于连接检波器，两端有16芯插头。

第二部分系统的连接1．连接计算机USB和网线路到网络接口单元。

（见下图NIU 到PC 连线）2．黄色数传线从网络接口单元的交叉站口1或2连接到交叉站。

（见下图Trunk segment1,2）3．交叉站通过黄色数传线连接到下一条线。

（见下图测线之间，红色交叉站之间的连线）4．网络接口单元，各交叉站和DZ采集站，外接12V电源。

几点连接注意事项：系统各个设备之间的连线长度是有限制的，其长度不能超过以下长度。

计算机---交叉站LTU之间100米交叉站LTU---交叉站LTU之间100米交叉站LTU---DZ采集站之间125米DZ采集站---DZ 采集站之间250米第三部分SAS 三维采集软件启动桌面图标SAS软件软件在设置野外施工参数后,会保存参数文件, 以备下次软件开启不必重新设置参数文件. 如果参数文件不存在, 软件则在加载的过程中,需要用户逐步完成.一旦完成参数文件,下次软件启动则自动完成读取.选择, 开始新的调查测量将会出现对话窗口Maximum Channels per Geode Segment 每个采集段的最大道数, 设计的采集道数应大于此数, 主要是使用内存的资源.Maximum Record Length 最大的记录长度, 如果记录长度小于己于16K/道样点数,则可以选择16K, 如果使用可控震源,可能sweep length 扫描长度大于16K/道样点数,可以选择64K/道样点数. 系统最大样点数是64K/道.选择3D survey 三维数据采集. 可看到如下进程.仪器启动过程,将完成寻找LTU并将LTU和DZ进行加电, 硬件的测试和识别,参数文件的装载等,预计45秒钟左右.下一步将确认排列设置情况首先, 交叉站口Trunk line1 和Trunk Line 接在测线的位置, 见下图,如果按下图设置,则意味仪器在六线和七线之间.Between which two receiver points is the LTU located? LTU的位置, 输入LTU相邻的接收点位置. 按上图LTU交叉站的位置在接收点42和43之间.输入调查名字软件下一步,将读取SPS文件,SPS文件是野外施工设计文件,包括检波点的位置桩号,炮点桩号,采集排列道,排列滚动方式等内容.仪器采集是否采用相关方式.Disable Correlation: 不采用相关. 如炸药, 锤击或重锤等震源.Enable Standard Correlation: 采用标准相关方式. 如可控震源, 夯击震源等.仪器最大的记录长度是和采样间隔有关系的, 如采用1ms采样, 如果开始选择最大16K/道样点数,则最大记录长度为16秒, 如果用1/2ms采样,则最大记录长度为8秒. 如果开始选择最大64K/道样点数,则最大记录长度为64秒(1ms 采样), 如果用1/2ms采样,则最大记录长度为32秒.Acquisition filter1 采集滤波器1, 有多档低切,高切和陷波频率段设置.Acquisition filter2采集滤波器2,同上,可以设置, Acquisition filter1 某一低切滤波, 同时Acquisition filter2 为某一频率的高切.仪器的前放增益是地震道的前置放大器对地震信号的放大, 由地震信号的大小决定高低增益的选择,一般情况下,信号强,选低增益,反之,地震信号弱,选择高增益.仪器的触发可以有多种方式, 如: 震源同步器(爆炸机), 锤击开关, 开关闭合,开关断开,TTL 低电平到高电平,高电平到低电平,甚至检波器摸拟信号,都可以触发仪器.触发保持时间是指两炮之间的间隔, 如输入1秒,则第一炮完成记录长度后,经过1秒钟后,才可以再触发下一炮. 也就是说: 仪器在完成前一炮记录后,1秒之内触发无效. 仪器不接收.软件完成启动后进入采集菜单窗口.软件主界面包括:主菜单状态栏: 状态栏位于屏幕的最下方, 表明主要状态:Armed:绿色标明允许放炮触发.Shot: 单炮记录显示方式, 可能是AGC, 固定增益等Stack: 数据叠加了几次. 在一个新的记录炮触发之前,应为0, 表明内存中没有叠加的数据. Memory: 数据存储状态. 在一个新的记录炮触发之前,应为memory clear. 在完成触发后,没有存盘时,显示unsave data. 存盘后显示SA VED AS XXX. XXX为文件号数字.交叉站窗口:采集站和地震接收道示意图: 点击左侧交叉站,则显示相应该交叉站线所连接的所有采集站和采集道的示意图.SAS survey log:日志文件,以文本方式记录生产的全过程,包括仪器参数,排列设置,采集数据的时间,数据文件的存储位置Shot views window: 显示单炮记录.Spectra window: 频谱. 显示地震道记录的频谱.Noise monitor window:实时背景噪音监视窗口.LTU list window: 交叉站窗口,列出所有交叉站.SPS list view window: SPS 放炮窗口.Seismodule list window: DZ 采集站窗口Map views window: 排列地图窗口Pilot window: 参考道窗口Channel list windows: 地震道窗口几点图示说明:1. Geode 和DZ 的差别. 都是采集站, GEODE是第一代采集站, DZ是新一代采集站2.DZ 采集站段, 是指交叉站一段所连接的所有DZ采集站.3.LTU 交叉站段, 是指网络接口单元(NIU)一段(口)的所连接的所有LTU.4.Master Trigger DZ, 触发信号输入DZ. 系统只能在此触发才有效.仪器的触发同步信号, 只能从指定的某一个DZ采集站触发, 在野外施工中,可以通过按DZ采集站上的TEST按钮开关,通知主机, 软件将设置此采集站为Master Trigger DZ.标记为T.SAS 软件的注册软件的注册. SAS 采集软件安装到一台计算机上后, 回出现以上注册页. 请提供以上页面的User code XXXX XXXX XXXX. 给厂家或劳雷公司. 现在的软件已经完成了注册. 除非硬盘格式化后重装.软件在没有注册前,可以免费使用100小时.软件主菜单.1.Survey 调查名称. 定义日志文件名字.2 GEOM.GEOM. 在此设置野外观测系统, 包括炮线,接收线,接收排列, 滚动方式等等. SHOT LOCATION 炮点位置:炮点位置图是由SPS文件设置的,其显示炮点位置及状态. 用鼠标点击某个炮点,则意味下面将进行此炮作业, 接收排列将自动移到响应的接收排列.需要首先输入SPS文件, 或下面的Create Receiver And Shot Point 建立接收和炮点, 再完成Create Receiver patch 创建接收排列,下一步再建立Roll parameters. 滚动参数.建立SPS文件或创立简易SPS文件很重要, 是建立野外的观测系统,也是采集到正确的数据的必然前提.Shot locations 炮点位置见上图.Create Receiver patch 创建接收排列以上意味: 总线数据6线, 线号为2,3,4,5,6,7每条线40道, 起始点号为63. 终止点号102, 整个系统240道. Roll parameters 滚动参数Import SPS file. 输入SPS 文件.石油勘探标准商业软件, 野外施工设计软件. 可以编辑产生SPS文件.Create Receiver and Shot point. 建立接收和炮点此项工作相当于建立简易SPS文件的一步份.在设置完成后,请到MAP VIEW WINDOWS 确认设置的正确与否.REMAP SYSTEM 重新设置排列此项工作意在重新设置野外排列, 告诉软件仪器的位置, 交叉站的位置.Automatically Mark DZs/LTUs for removal. 标注DZ LTU 用于移走.为了高效数据采集, 已经完成数据采集的采集站,在标拄后,可以移走. 见红标记. Detect NEW DZ/LTU/SHOUDOWN MARKED DZ/LTU 探测(发现)新的并关断已标注的DZ/LTU.在标注想要移掉的DZ/LTU后,半部执行此命令, 软件将自动完成移掉标注的站并且发现新站.Detect NEW/SHOUDOWN MARKED DZ ONLY.只完成DZ的移掉和新站的发现, 不包括交叉站.3.ACQUISITION采集菜单采集菜单,输入主要的采集参数,如采样率,记录长度, 滤波器,叠加方式,前放增益, 相关等.A.采样率和记录长度是地震勘探中最重要的参数之一.B.采集滤波滤除不想要的波.切记: 采集滤波意味,记录的数据是经过滤波后的数据.C.相关如果使用可控震源或MINI-SOSIE 等需要相关运算的震源.D.叠加方式数据在存盘前,是否需要多次叠加,何种方式叠加.E.前放增益仪器前放增益有两挡可以选择, 24dB 或36dBF.叠加极性可以使所有检波器的正负极性颠倒,根据用户的需要.G.设置辅助道用户可以根据需要记录爆炸信号,井口时间等辅助道信息.4.File 文件菜单存储参数指示数据文件的格式及存储的文件夹和文件名.读盘回放数据读取以前存储的数据.读下一个SEGY文件如果采用SEGY文件格式记录,读下个炮记录时需要.5.DOSURVEY 测量采集Disarm 没有准备好,此时最下方的状态栏为红色, 不允许放炮.Disarm/armed 没有准备好和准备好二者之间切换. ARMED时,状态栏为绿色,可以放炮. Clear memory 清除内存中的数据. 如果采用多次叠加, 在完成一个炮点的数据采集后, 滚动到下一个点,必须进行内存清除, 仪器不知道搬家.清除意味开始新的数据.Save 存盘. 文件号将自动增加.Roll patch forward in-line 滚动向前以DZ采集站方向.Roll patch backward in-line滚动向后以DZ采集站方向Roll patch forward cross-line滚动向前以线的方向Roll patch backward cross-line滚动向后以线的方向Hot keys description. 热键描述. 仪器的操作可以通过热键快速完成. 如:0-Disarm1-Arm/disarm2-清除内存3-炮点位置4-最大的噪音窗口. T. 仪器内触发7- 存盘查Window 窗口窗口菜单主要用于窗口的最大化. 以便于操作.System 系统菜单Set date/time 设置日期和时间.Trigger options 设置触发方式.Test 测试菜单.测试菜单主要完成,日期/时间的设置, 检波器测试, 仪器年月检检查等诸多事项.RUN ANALOG TEST 仪器摸拟测试(仪器年月检性能测试)仪器年月检是对系统的性能测试, 包括地震道的自噪声, 零漂, 相位,幅度一致性, 失真, 道间串音,共摸抑制比,和记时精度.Noise & offset 自噪声和零漂Gain siml & THD 增益一致性，包括幅度和相位，THD 总谐波失真Crosstalk 道间串音CMR 共摸抑制比Timing 记时精度采集站内置有一高精度信号发生器板，提供标准信号用于测试仪器性能和指标。

GeoRes高分辨地震数据采集系统简介

GeoRes高分辨地震数据采集系统简介
杜春
【期刊名称】《物探装备》
【年(卷),期】2002(012)002
【摘要】GeoRes Imagine系统是OYO Geospace公司最新推出的高分辨地面
和井下地震数据采集系统.适应高分辨地球物理勘探所需的宽频、大动态范围和高
速采样的要求.具有独特的双输入接口、灵活的传感器接收、高速采样、实时记录、多种记录模式和实用的操作、处理、成像软件.新颖的设计和配置使仪器达到新的
水平,成为高分辨地球物理勘探和油藏描述仪器的样板.在精细勘探和油藏描述中具
有良好的经济效益,是常规VSP、小折射仪器的更新换代产品.
【总页数】3页(P139-141)
【作者】杜春
【作者单位】大港油田集团物探公司仪器中心,天津,大港,300280
【正文语种】中文
【中图分类】P631.43
【相关文献】
1.508XT地震数据采集系统简介 [J], 杨继春
2.428Lite便携式遥测地震数据采集系统简介 [J], 张志勇;代伟明;任晓娟;黄栋
3.混合遥测地震数据采集系统IT简介--地震工业成本和数据质量的解决方案 [J], 程忆敏;董世泰;杜春;韩志玉
4.SI数据采集系统在高分辨地震勘探中的特点分析 [J], 张玉良;潘树仁;何黄生
5.高分辨率地震数据采集系统中的低切滤波器 [J], 袁子龙;庄红艳
因版权原因，仅展示原文概要，查看原文内容请购买。

eps地震仪报告

eps地震仪报告试验一:1、浅层地震装备基础组成;2、认识GEODE96浅层地震仪关键结构, 并学会该类仪器操作方法;3、地震波认识。

试验二:1、掌握浅层地震数据采集方法及注意事项二、仪器介绍1、仪器介绍全套美国GEOMETRICS企业生产Geode96浅层地震仪（相当于四套独立24道浅层地震仪）该仪器能满足折、反射地震勘探、井间勘探、面波调查等地震监测需要,应用Crystal企业A/D转换器和高速过采样技术达成了24位地震仪精度。

频带从1.75Hz到20,000Hz,使得采样间隔能够从20毫秒到16微秒。

采样到数据叠加到32位叠加器中, 然后传回到主机硬盘或其它介质上。

内置预触发器, 每道有16K内存。

用硬件相关器对震源信号进行实时相关运算。

Geode包装坚固、防水、防震,有提手,重4.1千克,用12V外接电池能够连续工作10个小时。

(以下图)2、关键操作功效键及快捷键注释:1锁定与解锁; 2清除界面; 4检测噪声; 7保留3、操作步骤及注意事项1、每个GEODE用数传线按要求串联, 经过数传盒与笔记本电脑USB口连接。

2、每个GEODE接上12V电源。

3、开关接到与笔记本相连第一个GEODE上。

4、传盒上开关置于POWER UP处。

5、采集控制程序, 并按工作需要设置好各项参数, 然后进行正常数据采集工作。

6、出采集控制程序之前, 应将数传盒上开关置于POWER DOWN处。

7、卸下各连接线并清理整齐。

8、注意是: 在正常工作过程中, 任何时候移动数传线与GEODE连接头时, 必需退出采集控制程序。

另外Y型头上有红色标识与GEODE前12道相连接。

而且采集控制软件运行语言环境必需是英语(美国)。

三、试验内容1、浅层地震装备认识及地震波认识: 第一周早晨关键是老师介绍检波器、地震仪以及试验装备, 认识设备后进行采集装置连接, 全班同学轮番当做指挥员和爆破员;2、浅层地震数据采集试验: 隔一周以后早晨全体同学使用地震仪进行浅层地震数据采集及简单分析, 并对干扰波进行识别。
