电缆开关选型与配电设计规范

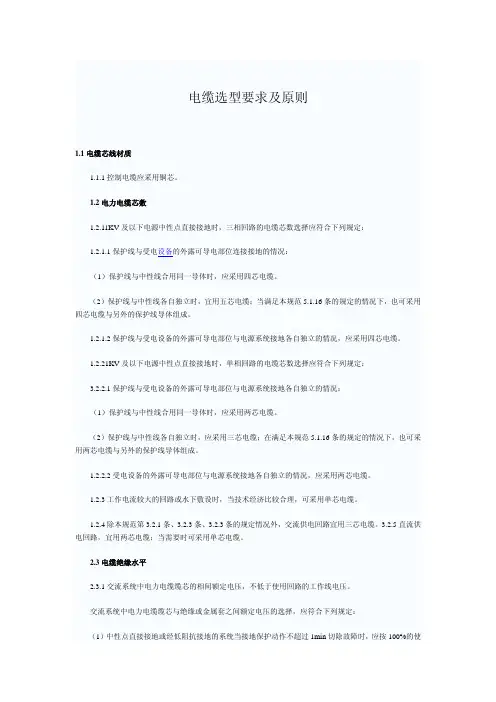

电缆选型要求及原则
电缆选型要求及原则1.1电缆芯线材质1.1.1控制电缆应采用铜芯。
1.2电力电缆芯数1.2.11KV及以下电源中性点直接接地时，三相回路的电缆芯数选择应符合下列规定：1.2.1.1保护线与受电设备的外露可导电部位连接接地的情况：（1）保护线与中性线合用同一导体时，应采用四芯电缆。
（2）保护线与中性线各自独立时，宜用五芯电缆；当满足本规范5.1.16条的规定的情况下，也可采用四芯电缆与另外的保护线导体组成。
1.2.1.2保护线与受电设备的外露可导电部位与电源系统接地各自独立的情况，应采用四芯电缆。
1.2.21KV及以下电源中性点直接接地时，单相回路的电缆芯数选择应符合下列规定：3.2.2.1保护线与受电设备的外露可导电部位与电源系统接地各自独立的情况：（1）保护线与中性线合用同一导体时，应采用两芯电缆。
（2）保护线与中性线各自独立时，应采用三芯电缆；在满足本规范5.1.16条的规定的情况下，也可采用两芯电缆与另外的保护线导体组成。
1.2.2.2受电设备的外露可导电部位与电源系统接地各自独立的情况，应采用两芯电缆。
1.2.3工作电流较大的回路或水下敷设时，当技术经济比较合理，可采用单芯电缆。
1.2.4除本规范第3.2.1条、3.2.3条、3.2.3条的规定情况外，交流供电回路宜用三芯电缆。
3.2.5直流供电回路，宜用两芯电缆；当需要时可采用单芯电缆。
2.3电缆绝缘水平2.3.1交流系统中电力电缆缆芯的相间额定电压，不低于使用回路的工作线电压。
交流系统中电力电缆缆芯与绝缘或金属套之间额定电压的选择，应符合下列规定：（1）中性点直接接地或经低阻抗接地的系统当接地保护动作不超过1min切除故障时，应按100%的使用回路工作相电压。
（2）对于（1）项外的供电系统，不宜低于133%的使用回路工作项电压；在单项接地故障可能持续8 h以上，或发电机回路等安全性要求较高的情况，宜采取173%的使用回路工作相电压。
2.3.3交流系统中电缆的冲击耐压水平，应满足系统绝缘配合要求。
总图电缆开关选择配合表(试用版)
0.6/1KV交联聚乙烯绝缘电缆(YJV) 和聚氯乙烯绝缘电缆(VV) 载流量、开关选择、价格对比表因开关选择考虑了土壤水分迁移影响，本表格仅适用于户外电缆与开关配合选型
1、因我公司开发均为中高档小区，各户用电不会出现太大差距，小户型用电也不一定少，在保证每户基本负荷的同时，参考设计手册加权选择总开关；
2、实际负荷与表中所例不同时，按照计算方法自行选择，表箱开关Ir=1.1~1.2Ijs。
对于三相用户而言，比设计手册的系数提高了标准。
3、表箱有总进线开关时，进线电缆按开关电流选择截面；表箱无总进线开关时，进线电缆按假想开关整定电流选择截面。
二者均需进行电压降校验。
注：1、表中户数是指单相配电时接于同一相上的户数，按三相配电时连接的单相户数应乘以3，三相用户按实际连接户数计算。
摘自设计手册(第三版)
2、该表格用于多层、高层干线式配电时选用(除非供电协议对多、高层系数有明确要求)；低层住宅干线式配电时，系数按照市政配套部与供电部门签订的供电协议执行。
电缆开关选型及配电设计规范
1.3×35+2×16电缆与4×35+1×16的区别单从电缆线芯规格上看，两者都是三相五线，区别就是N线（也称零线）前一个是16mm2，后一个是35mm2,当使用的单相负荷较多且三相负荷不均衡时，后者可以流过更大的零线电流。
2.电力电缆型号2*WDZA-YJY-3*35+2*16 分别代表什么2 代表2根的意思WDZA-YJY 代表电缆的型号3*35+2*16代表电缆的规格3.电气施工图的3(NHYJV-0.6/1KV-4*240mm2)表示什么3根耐火交联4芯240平方耐压0.6/1.0KV电缆。
3－3根，NH-耐火，YJV－交联绝缘，聚氯乙烯护套，0.6/1KV－耐压0.6/1.0KV，4*240mm2－4芯每芯电缆截面积为240平方毫米。
4.HD13BX-1000/31HD大电流刀开关13设计序号BX旋转式操作1000电流3极1带灭弧罩而HD13BX一般是指旋转式刀开关。
如果用于PGL 柜型，一般用HD13系列，而如果是用于GGD型，就要使用HD13BX系列了。
自动空气开关1、自动空气开关的作用自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。
除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。
2、自动空气开关的特点自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。
因此，在工业．住宅等方面获得广泛应用。
自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。
自动空气开关有DW系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。
DW系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。

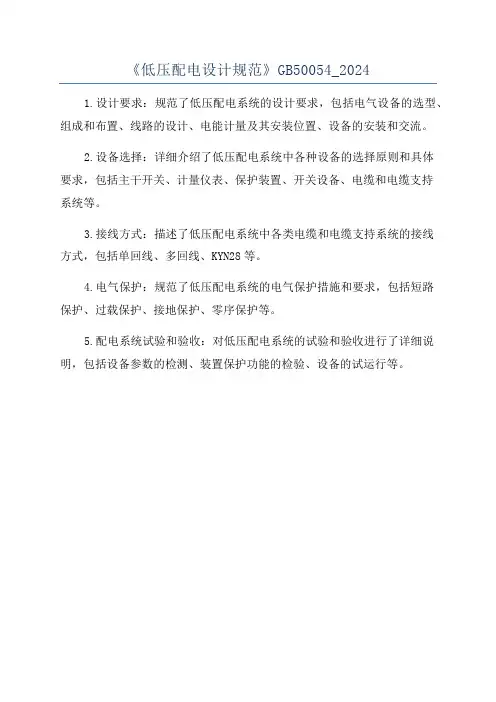

《低压配电设计规范》GB50054_2024
《低压配电设计规范》GB50054_2024
1.设计要求：规范了低压配电系统的设计要求，包括电气设备的选型、组成和布置、线路的设计、电能计量及其安装位置、设备的安装和交流。
2.设备选择：详细介绍了低压配电系统中各种设备的选择原则和具体
要求，包括主干开关、计量仪表、保护装置、开关设备、电缆和电缆支持
系统等。
3.接线方式：描述了低压配电系统中各类电缆和电缆支持系统的接线
方式，包括单回线、多回线、KYN28等。
4.电气保护：规范了低压配电系统的电气保护措施和要求，包括短路
保护、过载保护、接地保护、零序保护等。
5.配电系统试验和验收：对低压配电系统的试验和验收进行了详细说明，包括设备参数的检测、装置保护功能的检验、设备的试运行等。
配电柜空开配置标准
配电柜空开配置标准
配电柜空开配置标准主要包括以下几个方面：
1. 根据电源线线径粗细或电器功率大小来配置，一般平方的铜芯线可以使用16A的空气开关，4平方的铜芯线可使用25A的空气开关，6平方的铜芯线可使用32A的空气开关。
2. 住户配电箱总开关一般可以选择双极32—63A小型空气开关或隔离开关。
3. 照明回路一般用10—16A小型空气开关。
4. 插座回路一般选择16—20A的空气开关。
5. 空调回路一般选择16—25A的空气开关。
6. 采用双极或1P+N（相线+中性线）空气开关，当线路出现短路或漏电故障时，应立即切断电源的相线和中性线，确保人身安全及用电设备的安全。
7. 零线颜色要采用蓝色。
8. 照明及插座回路一般采用导线，每根导线所串连空开数量不得大于3个。
空调回路一般采用或导线，一根导线配一个空开。
9. 箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右则。
10. A相线为黄、B相线为绿、C相线为红。
此外，在配置配电柜空开时，还需要考虑漏电保护器的配置方式。
根据实际情况选择合适的配置方式，如总开关配置一个漏保，分路厨房卫生间分路再
加漏保；总开关及分路空气开关都配置漏保；总开不配漏保，其他分路各配一个漏保等。
同时也要注意漏电保护器的使用和维护，定期检查其工作状态，确保其能够正常工作。
设备电缆规范
设备电缆规范电缆作为现代工业中最常见的电气连接线，承担着连接各设备之间电力信号的重要作用。
然而，若电缆选择不当或安装不规范，则会给设备的正常运行带来严重的隐患。
因此，对于设备电缆规范的了解与应用显得尤为重要。
一、电缆的分类和选择电缆按照用途和形状的不同可以分为很多种类，如低压电缆、中压电缆、高压电缆等。
在选择电缆时，应根据实际情况选择符合规定和要求的电缆。
例如，低压电缆应选择直径不小于0.5mm2的多芯绞合铜线电缆，且在选择时应同时注重电缆电气参数的匹配性。
不同种类的电缆，其所具备的电气参数会有所区别，因此只有合理地匹配电缆的电气参数，才能提高电缆的使用寿命和可靠性。
二、电缆的安装和调试在进行电缆的安装和调试时，需要遵循一定的规范和注意事项，以避免在操作过程中对电缆造成不必要的损坏。
在安装电缆之前，应先查看设备使用的电缆的种类和规格，并按照设备的电气要求选择合适的电缆。
在电缆的连接过程中，应注意电缆的绝缘体应该连续不断地穿过电缆终端，以确保电缆连接牢固。
在电缆连接后，在进行电缆调试时，应检查电缆的电气参数是否与设备参数相匹配。
若不匹配，则应立即调整。
此外，还需要进行电缆的试运行，以确保电缆能正常运行。
一旦发现异常情况，应立即停机检查，以避免对设备造成更加严重的损坏。
三、电缆维护和管理在电缆的日常使用中，应严格按照规定进行维护和管理。
及时巡检电缆，检查其使用情况和是否存在问题。
如果发现电缆有损坏或异常情况，应立即进行更换或修复。
此外，还应定期进行电缆的护理，延长电缆的使用寿命。
在电缆管理方面，应建立电缆档案和使用记录，及时对电缆进行检查和维护。
对于电缆的运维、检修、改造等活动，应有专门的人员负责，避免出现无人负责而造成的安全隐患。
综上所述，设备电缆规范的严格遵守和正确使用，是确保设备正常运行的重要保障。
因此，了解和掌握设备电缆规范显得更加有必要。
10kv及以下电缆配电线路设计技术规程
10kv及以下电缆配电线路设计技术规程一、前言在城市建设和工业生产中，电力配电线路起着至关重要的作用，而10kv及以下电缆配电线路设计技术规程则是确保电力系统安全可靠运行的重要保障之一。
制定科学合理的配电线路设计技术规程对于保障电力系统安全稳定运行，推动城市建设和工业生产具有重要意义。
随着科技的不断发展和进步，电力系统设备和技术也在不断更新换代，因此配电线路设计技术规程也需要与时俱进，以适应新的需求和发展。
二、设计原则1. 安全性原则：设计的电缆配电线路必须符合国家、行业标准和规范，保证电力系统的安全可靠运行。
2. 经济性原则：设计应该合理选用材料和设备，尽量降低投资成本，提高配电线路的经济性。
3. 可靠性原则：设计应保证电力系统在正常运行和异常情况下都能提供可靠的电力供应，避免中断和故障发生。
4. 灵活性原则：设计应充分考虑未来配电网络的扩建和改造需求，保证电缆配电线路在未来的应用中具有一定的灵活性和扩展能力。
三、设计步骤1. 系统规划：明确用电设备的分布、工艺要求和未来的扩展规划，确定配电线路的总体布局和结构。
2. 负荷计算：根据实际用电负荷需求，进行电力系统的负荷计算，确定线路的额定电流和额定容量。
3. 电缆选型：根据负荷计算结果和线路的工作环境，选择合适的电缆型号和规格。
4. 线路敷设：确定电缆敷设的方式、路径和埋设深度，保证电缆的安全和稳定敷设。
5. 设备配置：根据需求配置开关设备、保护装置和接地装置，保证线路设备的完善和可靠性。
6. 配线图设计：制定电缆配线图和接线图，标明线路的走向、接线方式和设备配置。
7. 安全保护：设计线路的过流、短路和接地保护装置，保证线路在异常情况下能及时断开电路，保护设备和人员安全。
8. 系统检测：对设计的电缆配电线路进行系统的检测和验算，确认线路设计的合理性和可行性。
四、设计要点1. 电缆选型要合理：根据电缆的敷设环境、负荷特性和使用要求，合理选择电缆型号和规格，避免因电缆选型不合理而出现故障和事故。
中低压配电设备技术规范及选用原则
中低压配电设备技术规范及选用原则深圳电网中低压配电设备技术规范及选用原则（Q/3SG－1.03.01－2001）目录1.范围、2.引用标准及规范、3.总则、4.中压配电设备、5.低压配电设备、6.计量装置、附录A:本标准用词说明前言为规范深圳电网中低压配电系统的设计、设备选型及建设和运行维护工作，制定本标准。
本标准规定了深圳电网中压配电设备、低压配电设备及计量装置的主要技术参数、功能及选用原则。
本标准的制定参照了有关的国家标准及行业规范，并考虑了深圳中低压配电网的现状及发展方向。
1、范围1.1本标准适用于深圳电网中低压配电系统的设计、设备选型及运行工作。
1.2本标准所指的中低压配电设备是指所有进入深圳电网的中压配电设备、低压配电设备及计量装置。
1.3本标准规范的配电设备包括以下内容：1）中压配电设备：断路器开关柜、环网开关柜、柱上断路器、电缆分接箱、配电变压器、箱式变电站、避雷器、电缆、架空导线。
2）低压配电设备：配电柜、框架断路器、塑壳断路器等。
3）计量装置：计量电流互感器、计量电压互感器电能表等。
2.引用标准及规范2.1下列标准的条文通过在本标准中的引用而构成本技术原则的条文。
本标准发布时，所示版本均为有效，在被引用标准被修订后，应重新探讨使用下列标准最新版本的可靠性。
“城市电网规划设计导则”能源电[1993]228号；“城市中低压配电网改造技术原则”DL/T559－1996；“供配电系统设计规范”GB50052－95；“低压配电设计规范”GB50054－95；“户内交流高压开关柜订货技术条件”D L./T 404－1997；“交流高压负荷开关—熔断器组合电器”GB16926－1997；“三相油浸式电力变压器技术参数和要求”GB/T6451－1995；“干式电力变压器技术参数和要求”GB/T10228－1997；“低压成套开关设备和控制设备”GB7251－1997。
3.总则3.1深圳电网中低压配电设备由架空导线、电缆、配电变压器、中压开关（柜）、电缆分接箱、避雷器、箱式变电站、低压开关（柜）、计量装置及配电自动化装置等构成。
电缆开关选型及配电设计规范
1.3×35+2×16电缆与4×35+1×16的区别单从电缆线芯规格上看，两者都是三相五线，区别就是N线（也称零线）前一个是16mm2，后一个是35mm2,当使用的单相负荷较多且三相负荷不均衡时，后者可以流过更大的零线电流。
2.电力电缆型号2*WDZA-YJY-3*35+2*16 分别代表什么2代表2根的意思WDZA-YJY 代表电缆的型号3*35+2*16 代表电缆的规格3.电气施工图的3(NHYJV-0.6/1KV-4*240mm2)表示什么3根耐火交联4芯240平方耐压0.6/1.0KV电缆。
3－3根，NH-耐火，YJV－交联绝缘，聚氯乙烯护套，0.6/1KV－耐压0.6/1.0KV，4*240mm2－4芯每芯电缆截面积为240平方毫米。
4.HD13BX-1000/31HD 大电流刀开关13 设计序号BX 旋转式操作1000 电流3极1 带灭弧罩而HD13BX一般是指旋转式刀开关。
如果用于PGL柜型，一般用HD13系列，而如果是用于GGD型，就要使用HD13BX系列了。
自动空气开关一、自动空气开关的作用自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。
除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。
二、自动空气开关的特点自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。
因此，在工业．住宅等方面获得广泛应用。
自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。
自动空气开关有DW系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。
DW系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。
配电网技术改造设备选型和配置原则
1.中置柜结构 中置柜功能分区； 母线绝缘化； 全密封、全隔离、全绝缘、全工况。
.
2.典型开闭站电气主接线图
.
3.故障电弧压力释放
.
4.“五防”Biblioteka 其中断路器室结构及联锁。二次插头联锁 金属帘门 接地母线 防爆门的扣板设计
手车与门的闭门联锁 手车位置开关
.
接地开关与手车联锁
5.电流互感器及电压互感器
.
3. 分界开关 1）真空PT内置； 2）SF6PT外置。
.
4. 柱上隔离开关 （1）绝缘； （2）锈蚀。
.
5.跌落式熔断器 （1）绝缘； （2）锈蚀； （3）操作撞击折断。
.
1.线路型无间隙氧化锌避雷器 2.电站型无间隙氧化锌避雷器 3.线路外间隙氧化锌避雷器 4.低压避雷器 5.避雷器工艺
.
1.无功容量配置。 2.低压无功补偿复合开关自动投切（可控硅投切、接
触器运行）方式。 3.低压无功补偿与运行数据采集一体化。 4.10kV架空线路无功补偿方式。
.
1.选址 不应设在地势低洼和可能积水的场所。 站址及通道的设置应便于进出线、运行维护、故
障处理及更换设备。
.
2.站室土建设计 应满足防火、防汛、防渗漏水、防盗、通风和降
.
3.电缆附件 预制式； 冷缩式； 热缩式； 包绕式。
.
4.电缆故障指示器 相间、接地短路电流及时间定值 防凝露、防盐雾气 电池的更换
.
1.适用油浸全密封变压器场所 柱上、独立建筑配电室、箱变。 2.适用干式变压器场所 入楼； 减振、降噪、屏蔽，防火、防水、防小动物。 3.变压器容量 柱上：三相变压器容量不宜超过400kVA，单相变
.
5.绝缘子 柱式绝缘子与针式绝缘子； 悬式绝缘子； 耐张杆、直线杆、柱上变台绝缘子的等级差绝缘水平。
艾默生UPS配置电缆、开关选型参考
对于大电流场合，如果选用几条小电缆以并联形式来连接的方法，应进行降额，防止分流不均或其中一条 故障导致其它电缆过流。上述电缆截面积可首先从下表中查出各种UPS的工作电流值，对于中、小型UPS可 按 3 -5安/平方毫米来进行配置。对于大型UPS，可按1.5-2.5安/平方毫米来配置。超大型选用母排为宜。
中线 保护地线
电流(A) 18
15 15 17
10kVA 断路器
32A
32A 32A 32A
电缆(mm2) 电流(A)
15kVA 断路器
电缆(mm2)
10
27
50A
10
6
22
63A
6
6
22
63A
6
6
24
63A
6
10
10
6
6
电缆铜鼻子型号配置原则上应与电缆线径相一致。
电流(A) 36
30 30 33
20kVA 断路器
adaptpm150主输入为主输入为主输入为主输入为3相零线零线零线零线中线中线中线中线保护地保护地保护地保护地ups采用旁路及整流共用同一路市电输入采用旁路及整流共用同一路市电输入采用旁路及整流共用同一路市电输入采用旁路及整流共用同一路市电输入输出为3相5线制3相零线保护地adaptpmadaptpmadaptpmadaptpm150150150150系列系列系列系列upsupsupsups电缆和开关一般按照终期容量一次选择电缆和开关一般按照终期容量一次选择电缆和开关一般按照终期容量一次选择电缆和开关一般按照终期容量一次选择这样利于直接扩容这样利于直接扩容这样利于直接扩容这样利于直接扩容adaptpm150系列电池为n三线输入要求为4p塑壳直流断路器额定极限短路分断容量icu35kaadaptpm150系列电池电压可由360v调至480v本表分别采用360v和480v标称如果电池标称为其他标称电压则电池电流可适当进行适当折算表中所列开关容量电缆面积可以根据用户的负载走线距离等条件适当调整但是不能小于各回路电流要求
电缆选型规范
RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电缆规格规格表示编辑1.通常表示法①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面电线电缆），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T2.详细表示法因为分支电缆包含主干电缆和支线电缆。
而且两者规格结构不同，因此有两种表示方法：①将主干电缆和支线电缆分别表示，如：干线电缆：FD-YJV-4*（1*185）+1*95 0.6/1KV支线电缆：FD-YJV-4*（1*25）+1*16 0.6/1KV这种方法在设计时尤为简明，可以方便地表示出支线规格的不同②将主干电缆和支线电缆连同表示，如：FD-YJV-4电线电缆规格*（1*185/25）+1*95/16 0.6/1KV这种方法比较直观，但仅限于支线电缆为同一种规格的情况，无法表示支线的不同规格：由于分支电缆主要用于1KV低压配电系统，因此，其额定电压0.6/1KV在设计标注时，可以省略。
电缆开关选型及配电设计规范
1.3×35+2×16电缆与4×35+1×16的区别单从电缆线芯规格上看，两者都是三相五线，区别就是N线（也称零线）前一个是16mm2，后一个是35mm2,当使用的单相负荷较多且三相负荷不均衡时，后者可以流过更大的零线电流。
2.电力电缆型号2*WDZA-YJY-3*35+2*16 分别代表什么2代表2根的意思WDZA-YJY 代表电缆的型号3*35+2*16 代表电缆的规格3.电气施工图的3(NHYJV-0.6/1KV-4*240mm2)表示什么3根耐火交联4芯240平方耐压0.6/1.0KV电缆。
3－3根，NH-耐火，YJV－交联绝缘，聚氯乙烯护套，0.6/1KV－耐压0.6/1.0KV，4*240mm2－4芯每芯电缆截面积为240平方毫米。
4.HD13BX-1000/31HD 大电流刀开关13 设计序号BX 旋转式操作1000 电流3极1 带灭弧罩而HD13BX一般是指旋转式刀开关。
如果用于PGL柜型，一般用HD13系列，而如果是用于GGD型，就要使用HD13BX系列了。
自动空气开关一、自动空气开关的作用自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。
除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。
二、自动空气开关的特点自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。
因此，在工业．住宅等方面获得广泛应用。
自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。
自动空气开关有DW系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。
DW系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。
变压器、开关、电缆选型
一、变压器的选择1、台数选择变压器的台数一般根据负荷等级、用电容量和经济运行等条件综合考虑确定。
当符合下列条件之一时，宜装设两台及以上变压器：1.有大量一级或二级负荷在变压器出现故障或检修时，多台变压器可保证一、二级负荷的供电可靠性。
当仅有少量二级负荷时，也可装设一台变压器，但变电所低压侧必须有足够容量的联络电源作为备用。
2.季节性负荷变化较大根据实际负荷的大小，相应投入变压器的台数，可做到经济运行、节约电能。
3.集中负荷容量较大虽为三级负荷，但一台变压器供电容量不够，这时也应装设两台及以上变压器。
当备用电源容量受到限制时，宜将重要负荷集中并且与非重要负荷分别由不同的变压器供电，以方便备用电源的切换。
注：2、电力负荷的分级根据用电设备对供电可靠性的要求不同，把供电负荷分为三级。
（1）一级负荷中断供电将造成重大的政治、经济损失或人员伤亡的负荷，叫做一级负荷。
如重要的铁路枢纽、通讯枢纽、重要的国际活动场所、重要的宾馆、医院的手术室、重要的生物实验室等。
一级负荷的供电方式除了采用两个互相独立的电网电源供电之外，还应设置备用电源，一般备用电源采用柴油发电机组或直流蓄电池组。
（2）二级负荷中断供电将造成较大的政治、经济损失或引起公共场所秩序混乱的负荷，叫做二级负荷。
如地、市政府办公楼，三星级旅馆，甲级电影院，地、市级主要图书馆、博物馆、文物珍品库等。
二级负荷的供电方式除了采取两条彼此独立的线路之外，根据实际情况，还应设置备用电源。
（3）三级负荷除了一级负荷、二级负荷之外，其他的都属于三级负荷，三级负荷在供电方式上没有特殊的要求，一般都采用单回路供电。
随着我国经济的发展，一级负荷的供电方式已经不能满足一些特别重要场所的需要，如市话局、电信枢纽、卫星地面站、民用机场、银行证券交易中心等，这些负荷属于特别重要的一级负荷，一般叫做特一级负荷。
同时由于经济的发展，一级负荷、二级负荷的增多，三级负荷的供电方式会逐渐减少或者取消。
电力工程电缆设计规范
电力工程电缆设计规范
首先，电缆的选型是电力工程中非常重要的一步。
在进行电缆的选型时，需要根据设计的用途、环境条件、负荷情况等因素来选择合适的电缆
型号和规格。
同时，还需要按照电缆的额定电压、额定电流以及线路长度
等指标来确定电缆的截面积，并确保电缆能够满足设计要求。
其次，电缆的敷设也是电缆设计规范中的重要内容。
在进行电缆的敷
设时，需要注意以下几点：首先，电缆的敷设要符合相关的标准和规范，
确保电缆的安全可靠；其次，电缆的敷设要避免与其他设备或管道交叉，
防止相互干扰；最后，电缆的敷设要考虑到维护的便捷性，方便以后对电
缆进行检修和更换。
此外，电缆的连接与接地也是电缆设计规范中需要重视的方面。
在电
缆的连接过程中，需要按照相关规范进行正确的操作，确保电缆的连接牢
固可靠；同时，还需要对电缆进行接地处理，以提高电缆的安全性和稳定性。
电缆的维护也是电缆设计规范中不可忽视的一环，定期的维护检查可
以及时发现电缆存在的问题，避免电缆发生故障。
总结起来，电力工程电缆设计规范主要包括电缆的选型、电缆的敷设、电缆的连接与接地以及电缆的维护等内容。
遵循这些规范可以确保电力工
程中电缆的安全可靠运行，提高电力系统的稳定性和可靠性。
因此，在电
力工程中，合理遵循电缆设计规范是非常重要的。
配电网设备技术选型和配置技术原则_初稿)
ICS 29.240Q/GDW备案号配电网设备技术选型和配置技术原则Equipment technological sizing and Configuration technology principlefor distribution network（初稿）201*-××-××发布201*-××-××实施国家电网公司发布目次前言 (3)1 范围 (4)2 规范性引用文件 (4)3 术语和定义(主要列出配电自动化的术语和定义) (5)4 总则(主要提出设备选型和配置遵循原则) (5)5 配电变压器（主要提出配电变压器选型和配置遵循技术原则和要求） (6)6 开关类设备（主要提出开关类设备选型和配置遵循技术原则和要求） (6)7 架空线路（主要提出配电线路选型和配置遵循技术原则和要求） (7)8 避雷器（主要提出避雷器选型和配置遵循技术原则和要求） (7)9 电容器（主要提出电容器选型和配置遵循技术原则和要求） (8)10 高压计量箱（主要提出高压计量箱选型和配置遵循技术原则和要求） (8)11 电缆线路（主要提出配电电缆线路选型和配置遵循技术原则和要求） (8)12 电缆分支箱（主要提出电缆分支箱选型和配置遵循技术原则和要求） (8)13 构筑物及外壳（主要提出构筑物及外壳选型和配置遵循技术原则和要求） (9)前言《配电网设备技术选型和配置技术原则》是国家电网公司所属各单位进行配电网设备技术选型和配置的指导性文件和技术依据。
本技术原则根据国家和行业有关法律、法规、规范和规程，并结合目前国家电网公司配电网的发展水平、运行经验和管理要求而提出。
本技术原则由国家电网公司生产技术部提出并负责解释。
本技术原则由国家电网公司科技部归口。
本技术原则起草单位。
本技术原则主要起草人。
本技术原则为首次发布。
配电网设备技术选型和配置技术原则1范围1.1本技术原则规定了10kV及以下配电网设备选型和配置所应遵循的主要技术原则。
电缆电线及开关配合选型表
一、电缆、电线及开关配合选型表注1：截面表中，（）外为常用截面，（）内数字为大量电缆叠加时采用截面注2：400A以上采用单芯电缆或等截面电缆并联注3：照明采用4+1型，动力采用3+2型注4：电流互感器规格20，30，40，50，75，100，150，200，300，400，500，600，800，1000二、桥架、线槽规格桥架：宽度200，300，400，500，600，800，（1000）高度60，100，150 CT200×60线槽：50×50 100×50 150×50 150×75用于敷设电线及弱电线缆，不能用于敷设电力电缆三、 导线同穿管管径关系（ZR ）BV 2.5：2/φ16（15） 3～4/φ20 5～8/φ25NHBV 2.5：2～3/φ20 4～6/φ25 （NH ）BV 4 ：3/φ20 4～5/φ25 （NH ）BV 6 ：3/φ25 5/φ32 （NH ）BV 10：3/φ25 5/φ32 （NH ）BV 16：3/φ32（25） 5/φ40楼板内一般暗埋时最大管φ25，地下室顶板可适量放大。
KBG 最大φ40，超过40用SC 电缆只能用SC SC φ40（内径） PC 、KBG φ16（外径） 四、 灯具标注及线路敷设代号1、线路敷设WC （WE ）沿墙暗（明）敷；CC （CE ）沿顶板暗（明）敷 FC （FE ）沿地板暗（明）敷；CLC （CLE ）沿柱暗（明）敷 ACC 吊顶内敷设； CT 桥架内敷设 SR （MR ）线槽内敷设 2、灯具标注：注（1） FL －荧光灯、节能灯 IN －白炽灯、钨灯 Hg －汞灯 Na －钠灯 MH －金卤灯（2） W －墙上安装；P －管吊；ch －链吊；S （C ）－吸顶R －嵌入（吊顶）；HM －支座上安装五、 配电箱图例明挂暗装电柜（落地）电表箱 双电源切换箱）（）（2W m4.21FL 36210⨯⨯-。
线缆选型规范手册
三、线缆截面的计算
线缆在系统中需要承载的电流可以按照两种方式计算：根据连接的电气件计算；根据系统实际流过 的电流计算。 以标准通信电源为例：交流输入的空开为100A，配12个模块的50H系统，终局600A。 1、按照空开计算：
输入线缆的截面=100A/（4~6A/mm^2）=16~25mm^2. 2、按照实际流过的电流计算：
6、橡套线：弯曲性能较好，能够在严寒气候下敷设，适用于户外移动设备和有柔软性要求的 回路。
橡套线的使用温度不应超过60度。
7、高压线、高温线、电缆线、光纤等：按产品电气性能选用。
二、线缆选型关注的参数
关于线缆的参数介绍
1、耐压和载流量：优先要满足的电气性能。 额定电压是电缆结构设计和电性能试验用的基准电压。额定电压用U0/U表示，单位为V。U0为
普通线缆的材料为聚氯乙烯（PVC），一般使用温度范围在-10℃~70 ℃，耐热聚氯乙烯可以达 到90 ℃及105 ℃，有的低温限值也可达到-20 ℃。
低烟无卤线缆的材料为聚烯烃，常用的为交联聚乙烯长期允许工作温度90 ℃，采用辐照工艺可 以使耐温提高至125~135 ℃，如果只是满足大于70 ℃的线缆材质选PVC的价格会相对低一些。
摘自GB17945-2010 消防应急照明和疏散指示系统 摘自GB 7000.1-2007 灯具一般安全要求与试验
博大精深 朴实自然
任一绝缘导体和“地”（电缆的金属护层或周围介质）之间的电压有效值。U为多芯电缆或单芯电缆 系统任何两相导体之间的电压有效值。当用于交流系统时，电缆的额定电压应至少等于使用电缆系 统的标称电压。该条件均适用于U0和U值。当用于直流系统时，该系统的标称电压应不大于电缆额 定电压的1.5倍。 例1： 450/750V是指用于交流系统时导线的电压，当用于直流系统时，该系统的标称电压应不大于 电缆额定电压的1.5倍。导线绝缘层的绝缘电阻是随电压升高而下降的，如果超过其所能承受的电压 则会发生击穿放电现象。 所以至少应该按照有关电路的额定绝缘电压确定绝缘导线。 例2：380V三相输入的电源系统选择300/500V的导线够吗？
《低压配电设计规范GB50054-2011》修订综述(
3 电器和导体的选择 3.1 电器的选择 � 电器分为家用电器和开关电器，本章电器仅指开关电器。 � 第 3.1.5 条补充了对隔离电器的规定；第 3.1.6 条补充具有隔离功能的开关和断路器可作 为隔离电器。 � 第 3.1.9 条调整“开关（原为负荷开关） ” 和“16A 及以下的插头与插座（原规范为 10A） ” 作为功能性开关电器。 3.2 导体的选择 � 第 3.2.2 条补充了选择导体截面的要求“2 导体应满足线路保护的要求” 。本规范 5.2.8 和 6.6.3 等对此均有规定。 � 5.2.8，TN 系统，接地故障时，为了满足 Zs·Ia≤Uo，相对地标称电压 Uo 已知， Ia 需达到在规定时间内动作的最小电流，那么故障回路阻抗 Zs（包括相线、PEN 线、 PE 线和变压器（发电机）阻抗）需满足一定要求） � 6.3.3，过负荷保护时，导体截面除了满足计算电流的要求外，还要满足熔断器或断
2/8
�
�
�
通负荷电流、 短路电流和分断负荷电流而不能分断短路电流的开关电器。 隔离开关： 具有隔离功能的开关。 ） � 开关电器：用于接通和分断电路中电流的电器。分为两类：功能性开关电器和保护 型开关电器。 � 功能性开关电器：如：开关、半导体开关电器、断路器、接触器、继电器、 １ ６Ａ及以下的插头和插座。 （３.１.９） � 保护型开关电器：熔断器、断路器、RCD。 � 隔离电器（隔离器） ：具有隔离功能的电器。如：单极或多极隔离器、隔离开关或 隔离插头、插头和插座、连接片、不需要拆除导线的特殊端子、熔断器、具有隔离 功能的开关和断路器。 （３.１.６） 。 � 综上我的理解：开关电器是总称，分为两大类：功能性和保护型。隔离电器也是一 种开关电器。一种电器，既有可能是隔离电器又是开关电器，比如插头插座，断路 器，具有隔离功能的开关。既有可能是功能性开关电器又是保护型开关电器：比如 断路器。具体需要根据电器具体功能和选型要求来确定。 电气分隔和保护分隔 � 电气分隔：将危险带电部分与所有其他电气回路和电气部件绝缘以及与地绝缘， 并 防止一切接触的保护措施。 � 保护分隔： 用双重绝缘、 加强绝缘或基本绝缘和电气保护屏蔽的方法将一电路与其 他电路分隔。 PELV 系统和 FELV 系统（ELV：extra-low-voltage） SELV 系统、 系统、PELV � SELV（safety ELV） ：在正常条件下不接地，且电压不能超过特低电压的电气系统； � PELV （protective ELV） ： 在正常条件下接地， 且电压不能超过特低电压的电气系统； � FELV：非安全目的而为运行需要的电压不超过特低电压的电气系统。 遮拦、外护物和阻挡物 � 遮拦：为防止从通常可能接近方向直接接触而设置的防护物； � 外护物：能提供与预期应用相适应的防护类型和防护等级的外罩； � 阻挡物：为防止无意的直接接触而设置的防护物。 � 遮拦、外护物只有使用钥匙和工具才能移动、打开、拆下，阻挡物可以不用钥匙或 工具将其移开。可见，前者的防护级别更高，更安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.3×35+2×16电缆与4×35+1×16的区别单从电缆线芯规格上看，两者都是三相五线，区别就是N线（也称零线）前一个是16mm2，后一个是35mm2,当使用的单相负荷较多且三相负荷不均衡时，后者可以流过更大的零线电流。
2.电力电缆型号2*WDZA-YJY-3*35+2*16分别代表什么2代表2根的意思WDZA-YJY代表电缆的型号3*35+2*16代表电缆的规格3.电气施工图的3(NHYJV-0.6/1KV-4*240mm2)表示什么3根耐火交联4芯240平方耐压0.6/1.0KV电缆。
3－3根，NH-耐火，YJV－交联绝缘，聚氯乙烯护套，0.6/1KV－耐压0.6/1.0KV，4*240mm2－4芯每芯电缆截面积为240平方毫米。
4.HD13BX-1000/31HD大电流刀开关13设计序号BX旋转式操作1000电流3极1带灭弧罩而HD13BX一般是指旋转式刀开关。
如果用于PGL柜型，一般用HD13系列，而如果是用于GGD型，就要使用HD13BX系列了。
自动空气开关1、自动空气开关的作用自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。
除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。
2、自动空气开关的特点自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。
因此，在工业．住宅等方面获得广泛应用。
自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。
自动空气开关有DW系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。
DW系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。
DZ系列即可作为配电网络的保护开关，也可作电机、照明电路的控制开关。
3、自动空气开关的工作原理空气开关也就是断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
在复式脱扣器中，反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。
主触点通过操作机构(手动或电动)使之闭合的，其触点系统由于装有灭弧装置因而不仅能接通或切断正常的工作电流，还能在发生故障时迅速切断比正常工作电流大好几倍的故障电流，从而能有效地保护电路中的电气设备开关的脱扣机构是一套连杆装置。
当主触点通过操作机构闭合后，就被锁钩锁在合闸的位置。
如果电路中发生故障，则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在释放弹簧的作用下迅速分断。
脱扣方式有热动、电磁和复式脱扣3种：1.当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。
2.在正常情况下，过电流脱扣器的衔铁是释放着的；一旦线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值时，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。
3.欠压脱扣器的工作恰恰相反，在电压正常时，电磁吸力吸住衔铁，主触点才得以闭合。
一旦电压严重下降或断电时，衔铁就被释放而使主触点断开。
当电源电压恢复正常时必须重新合闸后才能工作，实现了失压保护。
4、自动空气开关的分类1.按极数分：单极．两极和三极2.按保护形式分：电磁脱扣器式．热脱扣器式．复合脱扣器式（常用）和无脱扣器式。
3.按全分断时间分：一般和快速式（先于脱扣机构动作，脱扣时间在0.02秒以内）。
4.按结构型式分：塑壳式．框架式．限流式．直流快速式．灭磁式和漏电保护式。
5、自动空气开关选择时要注意一下几点1.根据用途选择自动空气开关的型式和极数2.根据最大工作电流来选择自动空气开关的额定电流3.更具需要选择脱扣器的类型、附件的种类和规格4.要注意上下级开关的保护特性，合理配合，防止越级跳闸6、自动空气开关的型号由于每个厂家生产的型号不同下面仅举一些例子注：1.1配电用无代号，保护电机用以2表示2.0为无脱扣器1为热脱扣器式2为电磁脱扣器式3为复式3.手柄直接操作无符号，电动机为P转动手柄为Z4.Y为一般型G为最高型S为四极型J为较高型C为经济型正泰的型号及性能参数德力西断路器型号及性能参数1.级数：单级两线（1P+N）、三级四线（3P+N）1.1.短路脱扣特征：8~12In1.2.主要技术参数2.而定工作电压Ue(V)2.1.单级两线：230三级四线4002.2.额定控制电源电压Us：交流230V，50Hz2.3.额定电流In(A)：63、80、1002.4.壳架等级额定电流Inm(A)：1002.5.信号控制脱扣动作时间2.5.1.信号控制脱扣延时时间(t)：0.5s≤t＜2s2.5.2.信号控制脱扣瞬间时间(t)：t＜0.1s2.6.额定短路分断能力Icu(A):60002.7.过电流保护特征（见表）施耐德空气开关型号对于照明电路选择空气开关空气开关的额定电流应为电路工作电流的1.05∽1.1倍之间对于控制电机的空气开关空气开关的额定电流应为电路工作电流的1.5∽2.5倍之间空气开关的型号C65N1P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N2P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N3P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N4P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N1P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N2P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N3P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。
工业使用的动力电路有DW和DZ型，常见的型号：20，32，50，63，80，100，125，160，250，400，600，800，1000...(单位A)家庭使用DZ系列的空气开关（带漏电保护的小型断路器），常见的有以下型号：C16、C25、C32、C40、C60、C80、C100、C120...(单位A)DZ47-60A C20这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍）（照明），另外一种常见的是D型(动力），用于起动电流较大（如电机）的电器（10-14倍）。
C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。
20A表示额定电流。
DZ10-100/330Ie=60ADZ－－“自动”的反拼音，系列微型断路器，10－－设计序号（还有很多系列，基本都是厂家命名的），100－－是它的壳架等级，3－－表示极数即三相，3－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式），0－－有无辅助触头（0－－无辅助触头，2－－有辅助触头），Ie=60A－－过电流调节额定电流。
空开的额定电流有几安培至几百安培如10安的和600安的，但是普通的DZ47－63系列的最大电流63安，分为51016（15）202532（30）405060（63）好像还有3安和2.5安的。
短路分断电流一般c型6000安，d系列4000安壳架等级电流可以理解为断路器的最大通流能力，不同壳架的断路器内部导体是不一样的。
例如，壳架400的断路器不仅比壳架250的断路器体积要大，内部的导电部件也要大些。
而脱扣环器额定电流提供电流保护的范围。
比如说：回路负载计算电流170A，选择断路器时可以选壳架等级225A(有的厂家只有250档的)，脱扣器(热磁脱扣器)电流200A的(调整范围160A~200A)。
当然如果你考虑增容的问题，如后期容量可能增至320A，则可以选壳架400A的断路器，为了保证保护的准确度，脱扣器电流仍选200A的。
这样在增容的时候只需更换断路器或脱扣器，不需要对柜的结构和连接导体进行改动。
一般国产的传统热磁脱扣器的整定范围都不大，好像只0.8~1.0In(In指脱扣器电流)，档位也不够多。
如果是电子式的脱扣器，整定范围和档位就要大得多。
要点：1.空气开关额定电压大于等于线路额定电压；2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流。
2.空气开关是用来保护电线及防止火灾，所以是要根据电线的大小选配的而不是根据电器的功率选配的。
如果空气开关选用太大就不用保护电线，当电线超载空气开关仍不会跳，就会为家庭安全带来隐患。
所以应该先检查电线的大小，如果电线允许更大的空气开关则可以换大一点的空气开关。
1.5平方线配C10的开关，2.5平方线配C16或20的开关，4平方线配C25的开关，6平方线配C32的开关。
如果电线太小，应给大功率的电器配专用线。
3.额定电流和起跳电流有区别。
而且额定电流是在环境温度为40摄氏度时的整定值。
实际使用时可参照厂家提供的降容曲线。
FAQ根据什么依据选择低压柜主受空气开关（3P或4P）看看四极断路器的选用吧！属于下列情况，有必要选用四极断路器：1.有双电源切换要求的系统必须选用四极断路器以满足其的维护、测试和检修时的隔离需要；2.住宅每户单相总开关应选用带N极的二极开关（可用四极断路器）；3.剩余电流动作保护器（漏电开关），必须保证所保护的回路中的一切带电导线断开，因此，对具有剩余电流动作保护要求的回路，均应选用带N极（如四极）的漏电断路器。
