工厂供电(第6版)4题库四 多选题资料
工厂供电第六版答案
工厂供电第六版答案第一节工厂供电的意义、要求1、工厂供电(plant power supply)：是指工厂所需电能的供应和分配，亦称工厂配电。
2、重要性：生产自动化后增加产量、提高质量、减轻劳动强度。
供电中断，会引起设备损坏，可能发生人身事故。
3、基本要求：安全、可靠、优质、经济。
对中小型工厂的供电系统及电气照明进行操作、维护、设计、计算。
第二节工厂供电系统、发电厂、电力系统及自备电源一、工厂供电系统概况1、中型工厂供电系统简图：一根线表示三相线路高压配电所有两条lOkV的电源进线，分别接在高压配电所的两段母线上，形成单母线分段制。
一条电源进线供电，另一条电源进线作为备用。
2、中型工厂供电系统的平面布线3、大型工厂总降压变电所电源进线35KV及以上,经过两次降压，也就是经总降压变电所，将35kV及以上电压降为6～10KV的电压，然后车间变电所降为一般低压用电设备所需的电压。
4、高压深入负荷中心的供电系统高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。
然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
5、只设一个降压变电所的供电系统对于小型工厂，由于所需容量一般不大于1000kVA或稍多一些，如果工厂所需容量不大于160kVA时，一般直接由公共低压电网供电。
经过分析可知：配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
二、发电厂和电力系统1、发电厂（发电站）：将自然界蕴藏的各种一次能源转换为电能(二次能源)的工厂。
种类：水力、火力、核能、风力、地热及太阳能发电厂。
2、电力系统(power system)：送电过程：发电机→升压→高压输电线路→降压→配电电力系统：由各级电压的电力线路将发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体。

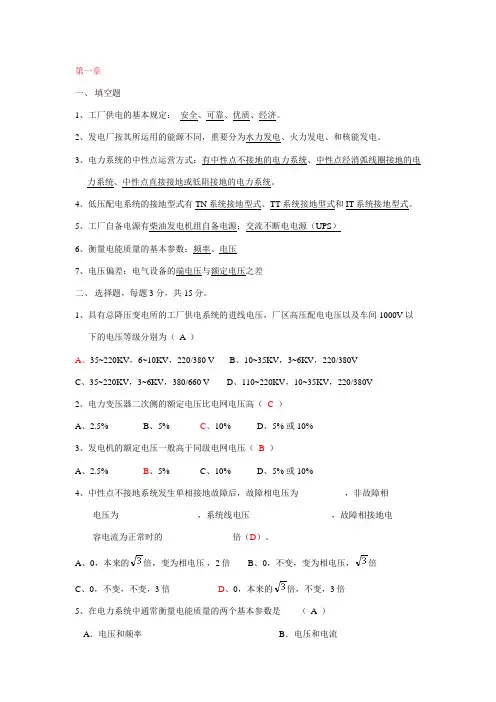

2023年最新版工厂供电题库
第一章一、填空题1、工厂供电的基本规定：安全、可靠、优质、经济。
2、发电厂按其所运用的能源不同，重要分为水力发电、火力发电、和核能发电。
3、电力系统的中性点运营方式：有中性点不接地的电力系统、中性点经消弧线圈接地的电力系统、中性点直接接地或低阻接地的电力系统。
4、低压配电系统的接地型式有TN系统接地型式、TT系统接地型式和IT系统接地型式。
5、工厂自备电源有柴油发电机组自备电源；交流不断电电源（UPS）6、衡量电能质量的基本参数：频率、电压7、电压偏差：电气设备的端电压与额定电压之差二、选择题，每题3分，共15分。
1、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（ A ）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V2、电力变压器二次侧的额定电压比电网电压高（C）A、2.5%B、5%C、10%D、5% 或10%3、发电机的额定电压一般高于同级电网电压（B）A、2.5%B、5%C、10%D、5% 或10%4、中性点不接地系统发生单相接地故障后，故障相电压为----------------，非故障相电压为---------------------------，系统线电压----------------------------，故障相接地电容电流为正常时的------------------------倍（D）。
A、0，本来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，本来的倍，不变，3倍5、在电力系统中通常衡量电能质量的两个基本参数是（ A ）A．电压和频率 B．电压和电流C．有功损耗与无功损耗 D．平均负荷与可靠性三、判断题：1、工厂供电系统的基本规定是安全、可靠、优质、经济。
《工厂供电》第六版习题解答(不全)培训资料
《工厂供电》第六版习题解答(不全)高专《工厂供电》习题解答刘介才编前言本习题解答是应采用本人编《工厂供电》高专教材的部分任课教师的要求、并在出版社有关编辑的大力支持下编写的，供教师教学和批改学生作业时参考。
由于习题中涉及的一些技术参数大多有一定的选取范围，而从技术图表上查得的数据也不可能绝对精确，因此习题解答应着重注意其解题的方法步骤，而答案不一定是唯一的，仅供参考。
本习题解答不宜在学生中传播，以免有的学生盲目抄袭，影响其独立完成作业、培养解决技术问题的能力。
如有错误和不当之处，欢迎批评指正。
目录第一章工厂供电概论习题解答----------------------------------------------第三章工厂的电力负荷及其计算习题解答-------------------------------第四章短路电流计算及变配电所电气设备选择习题解答-------------第五章工厂电力线路及其选择计算习题解答------------------------------第六章工厂供电系统的过电流保护习题解答------------------------------第七章工厂供电系统的二次回路和自动装置习题解答------------------第八章防雷、接地及电气安全习题解答------------------------------------第九章节约用电、计划用电及供电系统的运行维护习题解答---------第一章工厂供电概论习题解答１－１解：变压器Ｔ1的一次侧额定电压应与发电机Ｇ的额定电压相同，即为10.5kV。
变压器Ｔ1的二次侧额定电压应比线路ＷL1末端变压器Ｔ2的一次额定电压高10％，即为242kV。
故变压器Ｔ1的额定电压应为10.5／242kV。
线路WL1的额定电压应与变压器Ｔ2的一次额定电压相同，即为220kV。
线路ＷL2的额定电压应为35kV，因为变压器T2二次侧额定电压为38.5kV，正好比35kV高１０％。
工厂供电第六版答案
工厂供电第六版答案一、供电安全的必要性对于供电安全来说，主要有两个方面的主要内容，一个方面主要是工厂供电如果做好供电安全以及管理工作的话就能够使得工厂避免遭受到电力方面的意外事故。
另一方面，就是能够将供电方面对社会以及公众所造成的风险降到最低值，供电的安全性要求工厂应当对供电的安全性以及供电的质量做进一步的提升。
但是就目前的状况来看，我国的电力在设备以及管理上来说都有一定的缺陷，这样就会使得整个供电的安全性得不到相应的保证。
同时，因为当前很多的工厂在安全生产方面的设施比较薄弱，工厂的生产现场也时不时有违章的行为发生，这样就会使得工厂的安全以及职工的安全造成很大的隐患，在当前社会中应当如何做好相应的工厂用电安全，就应当做好供电安全的相应管理工作。
二、完善工厂供电管理的对策1、做好设备的基础性工作首先就是工厂工作人员应当对开关的功能以及使用做相应的、定期性的检查，只有这样才会真正做到防微杜渐，其次就是要对开关的选择的时候应当尽力避免选择改造型的开关。
2、采取多种措施加强安全管理的风险控制工厂供电安全管理的主要内容就是对风险的控制，在一个工厂的各个生产环节中都会出现各种不同的风险隐患，这一系列的风险隐患的不定期出现将会对工厂的安全生产管理带来各种各样的安全问题。
因此工厂的管理者应当较为全面的对整个生产过程的各个环节可能出现的风险进行预防控制，同各个环节相关人员一起及时分辨危险源、评估其危险程度、以及采取排除隐患的措施，完善施工的安全操作规范，进而达到对安全管理风险的控制。
3、做好安全性管理工作供电安全上的管理应当尽量做好严格化以及日常化，工厂供电应当做好相应的管理工作。
工厂的领导应当加强供电安全管理上的意识，这也是整个工厂搞好供电方面安全管理工作的基础以及前提，众所周知，要想做好供电安全的管理工作就离不开领导的支持以及重视，除此之外，应加强相应的电力安全监督体系的建设工作，这就要求必须要加强工厂供电工作人员的工作责任心，对工厂供电的供电安全管理工作要做到及时的准确的掌握，并提出相应有效的措施以及建议，只有这样才会使得工厂供电的安全管理工作能够有效地实施。
山西大学2021年《工厂供电》期末考试试题及答案
一．填空题1、电力变压器的检修，分大修、小修和临时检修。
2、变配电所送电时，一般应从电源侧的开关合起，依次合到负荷侧开关。
3、变配电所停电时，一般应从负荷侧的开关拉起，依次拉到电源侧开关。
4、配电装置的检修，分大修和小修。
5、电压互感器的二次侧额定电压一般为100V。
6、电流互感器的二次侧额定电流一般为5A。
7、电力线路担负着输送和分配电能的重要任务。
8、工厂的高压线路有放射式、树干式和环形等基本接线方式。
9、高压配电系统的高压线路因优先采用放射式，因为放射式接线供电可靠性较高。
10、工厂的低压配电线路有放射式、树干式和环形等基本接线方式。
11、工厂供电系统，由总降压变电所经高压配电所再配电到车间变电所的配电级数最多不宜超过两级。
12、架空线路由导线、电杆、绝缘子和线路金具等主要元件组成。
13、架空线路的导线材质有铜、铝和钢三种。
14、架空线路一般情况下采用铝绞线。
在机械强度要求较高和35kV及以上的架空线路上，则多采用钢芯铝绞线。
15、架空线路的档距（又称跨距），是指同一线路上相邻两根电杆之间的水平距离。
16、供电系统中常用的电力电缆，按其缆芯材质分为铜芯电缆和铝芯电缆两大类。
17、工厂中常见的电缆敷设方式有直接埋地、电缆沟和电缆桥架等几种。
18、办公搂、住宅内等场所的绝缘线路敷设方式，分明敷和暗敷两种。
19、绝缘线路的暗敷是将导线通过穿线管、线槽等保护体内，敷设于墙壁、顶棚、地坪及楼板等内部。
20、交流三相系统中导线的相序分别用黄、绿、红分别表示A、B、C三相。
21、交流三相系统中的PE线要采用黄绿双色线。
22、交流三相系统中的N线、PEN线要采用淡蓝线。
23、35kV及以上的高压线路及35kV以下的长距离、大电流线路导线和电缆截面积宜按经济电流密度选择。
24、绝缘导线和电缆应满足系统工作电压的要求。
25、10kV及以下的高压线路和低压动力线路，先按发热条件来选择导线和电缆截面积，再校验其电压损耗和机械强度。
《工厂供电》第六版习题解答(不全)
高专《工厂供电》习题解答刘介才编本习题解答是应采用本人编《工厂供电》高专教材的部分任课教师的要求、并在出版社有关编辑的大力支持下编写的，供教师教学和批改学生作业时参考。
由于习题中涉及的一些技术参数大多有一定的选取范围，而从技术图表上查得的数据也不可能绝对精确，因此习题解答应着重注意其解题的方法步骤，而答案不一定是唯一的，仅供参考。
本习题解答不宜在学生中传播，以免有的学生盲目抄袭，影响其独立完成作业、培养解决技术问题的能力。
如有错误和不当之处，欢迎批评指正目录第一章工厂供电概论习题解答--------------------------------第三章工厂的电力负荷及其计算习题解答----------------------第四章短路电流计算及变配电所电气设备选择习题解答------------第五章工厂电力线路及其选择计算习题解答----------------------第六章工厂供电系统的过电流保护习题解答----------------------第七章工厂供电系统的二次回路和自动装置习题解答--------------第八章防雷、接地及电气安全习题解答--------------------------第九章节约用电、计划用电及供电系统的运行维护习题解答--------第一章工厂供电概论习题解答１－１解：变压器Ｔ 1 的一次侧额定电压应与发电机Ｇ的额定电压相同，即为 10.5kV。
变压器Ｔ 1的二次侧额定电压应比线路Ｗ L1 末端变压器Ｔ2 的一次额定电压高 10％，即为 242kV。
故变压器Ｔ 1 的额定电压应为 10.5 ／242kV。
线路 WL1的额定电压应与变压器Ｔ 2 的一次额定电压相同，即为220kV。
线路Ｗ L2 的额定电压应为 35kV，因为变压器 T2 二次侧额定电压为38.5kV，正好比 35kV 高１０％。
１－２解：发电机Ｇ的额定电压应比 6ｋＶ线路额定电压高５％，因此发电机Ｇ的额定电压应为 6.3 ｋＶ。
《工厂供电》第六版习题解答(不全)
高专《工厂供电》习题解答刘介才编前言本习题解答是应采用本人编《工厂供电》高专教材的部分任课教师的要求、并在出版社有关编辑的大力支持下编写的,供教师教学和批改学生作业时参考.由于习题中涉及的一些技术参数大多有一定的选取范围，而从技术图表上查得的数据也不可能绝对精确，因此习题解答应着重注意其解题的方法步骤，而答案不一定是唯一的，仅供参考。
本习题解答不宜在学生中传播,以免有的学生盲目抄袭，影响其独立完成作业、培养解决技术问题的能力.如有错误和不当之处，欢迎批评指正。
目录第一章工厂供电概论习题解答—-——---—--——-——---———-—--—————--——-——--—--——-—第三章工厂的电力负荷及其计算习题解答—————----———-—-—--————---———-—-第四章短路电流计算及变配电所电气设备选择习题解答—-—--——---——-第五章工厂电力线路及其选择计算习题解答——-—-——--——--—-——----———-—-———第六章工厂供电系统的过电流保护习题解答----—--—--——————--———--------—第七章工厂供电系统的二次回路和自动装置习题解答—-—-—----—--——----第八章防雷、接地及电气安全习题解答—-———-—-—-—----————-———-—-——-——--——-第九章节约用电、计划用电及供电系统的运行维护习题解答—-—-----—第一章工厂供电概论习题解答１－１解：变压器Ｔ1的一次侧额定电压应与发电机Ｇ的额定电压相同，即为10.5kV.变压器Ｔ1的二次侧额定电压应比线路ＷL1末端变压器Ｔ2的一次额定电压高10％，即为242kV。
故变压器Ｔ1的额定电压应为10。
5／242kV。
线路WL1的额定电压应与变压器Ｔ2的一次额定电压相同，即为220kV.线路ＷL2的额定电压应为35kV，因为变压器T2二次侧额定电压为38.5kV,正好比35kV高１０%。
《工厂供电》第六版习题解答(不全)
高专《工厂供电》习题解答刘介才编本习题解答是应采用本人编《工厂供电》高专教材的部分任课教师的要求、并在出版社有关编辑的大力支持下编写的，供教师教学和批改学生作业时参考。
由于习题中涉及的一些技术参数大多有一定的选取范围，而从技术图表上查得的数据也不可能绝对精确，因此习题解答应着重注意其解题的方法步骤，而答案不一定是唯一的，仅供参考。
本习题解答不宜在学生中传播，以免有的学生盲目抄袭，影响其独立完成作业、培养解决技术问题的能力。
如有错误和不当之处，欢迎批评指正目录第一章工厂供电概论习题解答--------------------------------第三章工厂的电力负荷及其计算习题解答----------------------第四章短路电流计算及变配电所电气设备选择习题解答------------第五章工厂电力线路及其选择计算习题解答----------------------第六章工厂供电系统的过电流保护习题解答----------------------第七章工厂供电系统的二次回路和自动装置习题解答--------------第八章防雷、接地及电气安全习题解答--------------------------第九章节约用电、计划用电及供电系统的运行维护习题解答--------第一章工厂供电概论习题解答１－１解：变压器Ｔ 1 的一次侧额定电压应与发电机Ｇ的额定电压相同，即为 10.5kV。
变压器Ｔ 1的二次侧额定电压应比线路Ｗ L1 末端变压器Ｔ2 的一次额定电压高 10％，即为 242kV。
故变压器Ｔ 1 的额定电压应为 10.5 ／242kV。
线路 WL1的额定电压应与变压器Ｔ 2 的一次额定电压相同，即为220kV。
线路Ｗ L2 的额定电压应为 35kV，因为变压器 T2 二次侧额定电压为38.5kV，正好比 35kV 高１０％。
１－２解：发电机Ｇ的额定电压应比 6ｋＶ线路额定电压高５％，因此发电机Ｇ的额定电压应为 6.3 ｋＶ。
《工厂供电》试题、考试题、习题库及参考答案
《供电》试题、考试题、习题库及参考答案习题一、填空：1、负荷中心一般有变电所或配电所，电压的升高或降低是通过（变压器）来完成。
2、将发电厂的电能送到负荷中心的线路叫（输电）线路。
3、将负荷中心的电能送到各用户的电力线路叫（配电）线路。
4、在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以节约投资与降低运行费用。
5、决定供电质量的主要指标有（电压、频率、波形、供电连续性）。
6、负荷曲线是一种反应（电力负荷随时间变化情况）的曲线。
7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的（代数平均值）。
8、计算负荷是按（发热条件）选择电气设备的假定负荷。
9、工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）。
10、环形供电系统在结构上一般采用（双电源手拉手的环形结构）。
11、供电部门征收电费将用户的（功率因数）做为一项重要的经济指标。
12、提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改善其功率因数的措施。
13、一个地区的供电电压主要决定于地区（原有电源电压等级），通常工厂总降变电所的供电压等级为35-110千伏。
14、工厂的低压配电电压主要依据（工厂用电设备的性质）来决定。
15、决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心）是最基本原则。
16、确定负荷中心可以用（直观的负荷指示图）来粗略的制定，也可以用类似于力学的重心的方法。
17、主电路图中的主要电气设备应采用（国家规定的图文符号）来表示。
18、单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的车间变电所。
19、连接计费用电度表的互感器准确度应为（0.5级），且规定不与保护、测量等回路共用。
20、在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。
30、在电源进线的专用计量柜上，必需装设计算电费用的三相（有功和无功）电度表。
31、高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。
工厂供电试题
工厂供电试题一、题目描述工厂供电试题主要考察工厂供电的相关知识，包括供电方式、电力线路、用电设备等内容。
本文将以问答的形式回答试题内容，给出准确的答案。
二、试题内容1. 什么是工厂供电？工厂供电是指为工厂提供电力能源的过程。
它包括电力的传输、配电以及供应给工厂所需的设备和用电设施。
2. 工厂供电的方式有哪些？工厂供电的方式有两种：一是通过交流供电，即使用交流电；二是通过直流供电，即使用直流电。
目前，主要采用的是交流供电。
3. 工厂供电的电源有哪些？工厂供电的电源主要有两种：一是通过电网供电，即从电力公司获取电力；二是通过自备电源供电，比如发电机组或太阳能发电等。
4. 工厂的用电设备包括哪些？工厂的用电设备包括主电源、电力线路、电动机、照明设备、空调设备、控制设备等。
5. 工厂供电线路的类型有哪些？工厂供电线路的类型主要有三种：一是高压配电线路，一般用于大型工厂的电力供应；二是中压配电线路，用于中小型工厂的电力供应；三是低压配电线路，用于工厂内部的电力供应。
6. 工厂供电时应注意哪些问题？工厂供电时应注意以下问题：- 供电设备的安全可靠性，确保供电质量；- 工厂用电设备的选择与管理，以确保设备的正常运行；- 电力线路的敷设和维护，确保线路的安全性；- 用电设施的节能使用，提高能源利用效率。
7. 工厂供电存在的主要问题有哪些？工厂供电存在以下主要问题：- 供电不稳定，容易导致设备故障，影响工厂的正常生产；- 供电负荷过大，容易导致电网过载，造成供电中断；- 供电成本高，影响企业的经济效益。
三、总结工厂供电试题主要回答了关于工厂供电的方式、电源、用电设备、电力线路以及应注意的问题等内容。
工厂供电的稳定性和可靠性对工厂的生产与经营至关重要，因此对供电设备的选择与管理、电力线路的敷设和维护等方面要给予足够的重视。
只有保障工厂供电的稳定和安全，才能确保工厂正常运行，提升生产效率和经济效益。
工厂供电第六版答案
工厂供电对工业生产有什么重要作用？工厂供电的基本要求是什么？重要作用：现代社会是以电能的应用为基础的。
电力在产品成本中所占比例很小（电气化和其他行业除外）。
重要的是工业化生产后，产量、产品质量和劳动生产率都可以提高。
降低生产成本，降低工人劳动强度。
如果工厂的供电突然中断，可能会给工业生产带来严重后果。
例如，在一些对供电可靠性要求较高的工厂，即使短暂停电，也会造成重大设备损坏或大量产品报废，甚至可能发生重大人身事故。
这将给国家和人民带来巨大的经济甚至政治损失。
基本要求：1234，安全：在供应、分配和使用电能时，不发生人身事故和设备事故。
可靠性：应满足电力用户对供电可靠性的要求，即连续供电。
高质量应满足电力用户对电压和频率的要求。
经济型供电系统投资少，运行成本低，尽可能降低有色金属消耗。
2工厂电力系统的范围是什么？变电站和变电站的任务有什么区别？在什么情况下可以直接向负荷中心提供高压配电？厂用电系统是指从进厂电源线到高低压用电设备（包括变电所及厂区内所有高、低压电源线）的电路系统。
变电所的任务是分配电能，而变电所的任务是接收电能。
深入负荷中心的高压直供方式，可省去一次中间电压转换，简化电力系统接线，节约投资和有色金属，降低电能损耗和电压损耗，提高供电质量。
但应根据工厂的环境条件是否满足35kV架空线路到达负荷中心的“安全走廊”要求来确定，否则不得使用。
三。
什么是电力系统、电网和电力系统？建设一个大型电力系统有什么好处？电力系统：通过不同电压等级的电力线路，将部分发电厂、变电站和电力用户连接起来，实现发电、输电、变电、配电、用电一体化的系统。
电力系统及其相关变电站中所有电压等级的电力线称为电网或电网。
电力系统：电力系统加上发电厂的电力部分及其热力系统和热能用户称为电力系统。
建立大型电力系统或联合电网，可以更经济、合理地利用电力资源，降低燃料运输成本，降低电力消耗，降低发电成本，保证长期供电质量，即电压和频率满足监管要求，大大提高了供电可靠性。
工厂供电考试题与答案(供参考)
工厂供电试题库单项选择题（每题 2分，共10分）：1、在配电设计中，通常采用—B _________ 的最大平均负荷作为按发热条件选择电器或导体的依据。
A.20minB.30minC.60minD.90min2•尖峰电流指单台或多台用电设备持续时间为___ A _____ 左右的最大负荷电流。
A.1sB.5sC.15sD.30s3 •电焊机的有功功率是指将额定功率换算到暂载率为—D ______ 时的有功功率。
A.15 %B.25 %C.50 %D.100 %4•用电设备台数较少且各台设备容量相差很大时，宜采用___ A ____ 计算负荷。
A.二项式系数法B.标幺制法C.需要系数法D.欧姆法5、工厂常用灯具结构特点中，光源被透明罩封闭，内外空气不能相通属于__ C _。
A •开启型 B.闭合型 C.密闭型 D.防爆型二、填空题（每空1分，共20分）：1、工厂供电的基本要求是_____ 安全、可靠、优质、经济 __。
2、一级负荷中特别重要的负荷，除由—两______ 个独立电源供电外，还须备有—应急电源____ ，并严禁其他负荷接入。
3、电能质量的基本指标是—电压_____ 和—频率_____ ，我国采用的工业频率是______ 50__ H乙4、各种高低压开关属___一_____ 次设备。
5、跌落式熔断器属于—非限流式_______ 熔断器。
6、防雷装置所有接闪器都必须经过—引下线________ 与 ____ 接地装置____ 相连。
7、继电保护装置的基本要求是：_ 选择性、速动性、灵敏性—、可靠性。
8、___ 真空—断路器适用于频繁操作、安全要求较高的场所。
9、在三相短路电流常用的计算方法中，—标幺制法—适用于多个电压等级的供电系统。
10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过—电流互感器______ 和__电压互感器完成的。
三、名词解释（每题 6分，共30分）：1、什么叫电力系统？1、答：电力系统：由发电厂、电力网和电能用户组成的一个发电、输电、变配电和用电的整体，称为电力系统。
工厂供电试题及参考答案.docx
工厂供电习题及其答案一、填空题三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。
我国220/380V低压配电系统广泛采用中性点直接接地运行方式。
接地体就是埋入地中并直接与大地接触的金属导体。
接地线就是连接接地体与设备、装置接地部分的金属导体；接地装置就是接地线与接地体。
接地体的屏蔽效应就是影响入地电流流散的作用。
电气上的“地”或“大地”是指散流电阻趋近零，电位为零的地方。
经济截面是指：从全面的经济效益考虑，使线路的年运行费用接近最小而又考虑有色金属节约的导线截面。
发电机额定电压规定高于同级电网额定电压5%。
当变压器直接与发电机相连时,其一次绕组额定电压应与发电机额定电压相等,当变压器连接在线路上时,其一次绕组额定电压应与电网额定电压相等。
雷电过电压的基本形式有直接雷击，间接雷击，雷电波侵入。
保护接地的型式有：设备的外露可导电部分经各自的PE线直接接地，保护接零。
等电位联结是使电气装置各外露可导电部分和装置外可导电部分电位基本相等的一种电气联结。
低压线路的结线方式主要有放射式，树干式，环形。
电力系统故障断路器跳闸后，为了迅速恢复供电，系统往往采用：自动重合闸装置。
低压配电系统按保护接地形式分为TN系统，TT系统，IT系统。
高压线路的接线方式放射式，树干式，环形。
供配电系统常用继电器有电流继电器时间继电器中间继电器信号继电器等。
常用的气体放电电光源有荧光灯，高压钠灯和金属卤化物灯等。
继电保护装置的任务是控制断路器分离负荷电流，当发生电路过负荷时发出报警信号，当报警信号发生短路故障时自动切除故障部分。
高压隔离开关的主要作用是分离小电流设备，造成一个有明显断开点的安全检修的环境，以保护检修人员的人生安全。
低压自动开关即能在带负荷通断电路，又能在短路、过负荷和低电压时自动掉闸。
电力变压器按相数分有单相和三相两大类，工厂变电所常采用三相电力变压器。
[VIP专享]工厂供电复习资料(含答案)
![[VIP专享]工厂供电复习资料(含答案)](https://img.taocdn.com/s3/m/f031ffbd915f804d2a16c18c.png)
，原来的倍，变为相电压倍，原来的倍，不变，3、常见的电流互感器的接线方式有：（）A、星形（两相V形、三相），两相一继电器式，一相一继电器式B、三相Y形接线，两相三继电器V形，一相一继电器式C、一相一继电器式，两相两继电器式，三相三继电器式D、一相一继电器式，两相一继电器差接式，三相两继电器式4、常见的高压开关设备有哪三种，其中哪种高压设备必须和高压熔断器配合来切除短路故障。
（）A、高压隔离开关，高压负荷开关，高压断路器，高压负荷开关B、高压断路器，高压负荷开关，自动空气开关，高压断路器C、自动空气开关，刀闸开关，高压负荷开关，高压负荷开关D、自动空气开关，高压负荷开关，高压隔离开关，高压隔离开关5、下列不属于工厂供电电力系统测量仪表测量目的的是（）。
A、计费测量，即主要是计量用电单位的用电量B、对供电系统的运行状态、技术指标分析所进行的测量C、对供电系统的时间进行监视D、对交、直流回路的绝缘电阻、三相电压是否平衡等进行监视6、按经济电流密度选择导线截面是从什么角度出发的？（）A、导线的允许温升B、投资费用最小C、年运行费用最小D、投资与运行费用的综合效益7、高压电力线路接线方式中，变配电所高压母线上引出的一回线路直接向一个车间变电所或高压用电设备供电，沿线不支接其他负荷的接线方式可分为直接连接树干式、链串型树干式和低压链式的接线方式是（）。
A、放射式接线B、树干式接线C、环状式接线D、开环式接线8、工厂高压线路的定时限过电流保护装置的动作具有特点正确的是（）。
A、短路电流超过整定值时，动作时间是固定的B、动作时间与短路电流大小成反比C、短路电流超过整定值就动作D、短路电压超过整定值时，动作时间是固定的9、下列不属于工厂供电系统和电气设备接地的是（）。
A、工作接地B、重复接地C、保护接地D、PEN接地10、定时限过流保护动作值是按躲过线路__________电流整定的。
（）A、最大负荷B、三相短路C、两相短路电流D、未端三相短路最小短路电流三、判断题（每小题1分，共10分）1、工厂供电系统的基本要求是安全、可靠、优质、经济。
供电技术 第6版 试卷及答案
《供电技术》课程考试试卷1一、填空题（每空1分，共20分）1.我国配电网的额定电压有：(1) 10kV ，(2) 380V 。
2.电力系统的中性点接地方式有：(3) 中性点有效接地系统，(4)中性点非有效接地系统。
3.当前的主要发电站类型有：(5)热力发电，(6)水力发电，(7) 核能发电，(8) 风光电站。
4.对电气主接线的基本要求是：(9) 安全，(10) 可靠，(11) 灵活，(12) 经济。
5.用户供电系统中无功补偿的主要方式有：(13) 就地补偿，(14) 集中补偿。
6.可切断馈线短路电流的设备主要有：(15) 断路器，(16) 熔断器。
7.避雷器在电力系统中的主要作用是：(17) 防雷，(18) 防止操作过电压。
8.10kV配电变压器原副边绕组的接线方式主要有：(19) Yyn0 ，(20) Dyn11 。
二、简答题（每小题5分，任选4题，共20分）1.什么是需要系数？求计算负荷的需要系数考虑了负荷的哪些方面？答：需要系数是负荷计算所用的一种系数，其定义为用电设备组的最大负荷P max与该设备组的总安装容量之比。
需要系数考虑了各个用电设备并非在额定功率下运行、各个用电设备并非同时运行或同时在额定功率下运行、设备的运行效率等因素，是一个综合性的统计参数。
2.何谓短路电流的热效应？热稳定校验时要用短路电流的哪些参数，为什么？答：在线路发生短路时，强大的短路电流将在设备中产生很大热量，导致设备损坏，因此需要校验设备能否经受得起短路电流产生的热量的冲击。
热校验所用参数有稳态短路电流有效值和短路电流持续的假想时间。
假想时间考虑了继电保护的动作时间、断路器的开断时间和非周期分量的等效时间。
3.什么是继电保护的选择性？定时限过电流保护怎样满足上下两级的选择性？答：继电保护的选择性是指继电保护动作后使得失电的负荷最小。
定时限过电流保护是通过上下两级之间的时限整定值不同来满足的，要求上级的动作时限大于下级动作时限一个 t。
工厂供电第六版答案
工厂供电第六版答案【篇一：工厂供电_刘介才版_课后习题答案】对工业生产有何重要作用?对工厂供电工作有哪些基本要求?重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。
如果工厂供电突然中断，则对工业生产可能造成严重的后果。
例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
基本要求：1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。
然而这要根据厂区的环境条件是否满足35kv架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。
动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工厂供电题库四、多选题1、电能的质量指标有：（ ）A．电压 B．频率 C．电流 D．功率答案：A，B解析：电压和频率是衡量电能质量的两个基本参数。
难易程度：易知识点：电力系统的电压与电能质量。
2、发电机的额定电压比线路的额定电压高出（ ）A．1% B．3% C．5% D．10%答案：C解析：发电机的额定电压一般比同级电网的额定电压高出5%，用于补偿线路上的电压损失。
难易程度：易知识点：三相交流电网和电力设备的额定电压3、变压器副边接负载时额定电压比负载的高出（ ）A．1% B．3% C．5% D．10%答案：C解析：变压器一次绕组的额定电压分两种情况：① 当变压器直接与发电机相连时，高于电网额定电压5%② 当变压器直接与线路相连时，与供电线路电压相同。
变压器二次绕组的额定电压分两种情况：①变压器二次侧供电线路较长，高于供电线路额定电压10%②变压器二次侧供电线路较短，或低压线路时，高于供电电网额定电压5%。
仅考虑补偿变压器满负荷时绕组内部5%的电压降。
难易程度：易知识点：三相交流电网和电力设备的额定电压4、变压器副边接线路时额定电压比线路的高出（ ）A．1% B．3% C．5% D．10%答案：D解析：变压器一次绕组的额定电压分两种情况：① 当变压器直接与发电机相连时，高于电网额定电压5%② 当变压器直接与线路相连时，与供电线路电压相同。
变压器二次绕组的额定电压分两种情况：①变压器二次侧供电线路较长，高于供电线路额定电压10%②变压器二次侧供电线路较短，或低压线路时，高于供电电网额定电压5%。
仅考虑补偿变压器满负荷时绕组内部5%的电压降。
难易程度：中等知识点：三相交流电网和电力设备的额定电压5、对工厂供电系统的要求有：（ ）A．安全 B．可靠 C．优质 D．经济答案：ABCD解析：对厂电系统的要求有安全、可靠、优质经济。
难易程度：易知识点：工厂供电的意义、要求6、中线的功能有（ ）A 连单相设备B 传导三相系统中的不平衡电流和单相电流C 减少负荷中性点的电位偏移答案：ABC解析：中线的功能有：一是用来接用额定电压为系统相电压的单相设备，二是用来传导三相系统中的不平衡电流和单相电流；三是减少负荷中性点的电位偏移 难易程度：易知识点：低压配电系统接地型式7、TN系统包括（ ）A TN-S系统B TN-C系统C TN-C-S系统。
答案：ABC解析：TN系统包括TN-S系统、TN-C系统TN-C-S系统。
难易程度：中等知识点：低压配电系统接地型式8、低压配电系统的接地电阻一般不应大于（ ）A 2欧B 4欧C 6欧。
答案：B解析：低压配电系统的接地电阻一般不应大于4欧。
难易程度：易知识点：低压配电系统接地型式9、工厂供电低压系统的接地方式包括（ ）A TN系统B TT系统C IT系统。
答案：ABC解析：工厂供电低压系统的接地方式包括TN系统、TT系统、IT系统。
难易程度：易知识点：低压配电系统接地型式10、互感器的功能包括（ ）A扩大测量范围、扩大保护范围。
B联络主辅电路，隔离高低电压。
C统一仪继规格，便于批量生产。
答案：ABC解析：互感器的功能包括（1）用来使仪表、继电器等二次设备与主电路绝缘 。
避免主电路的高电压直接引入仪表、继电器等二次设备，防止仪表、继电器等二次设备的故障影响主电路，提高一、二次电路的安全性和可靠性，并有利于人身安全。
（2）用来扩大仪表、继电器等二次设备的应用范围。
例如用一只5A的电流表，通过不同变流比的电流互感器就可测量任意大的电流。
同样，用一只100V 的电压表，通过不同电压比的电压互感器就可测量任意高的电压。
而且由于采用了互感器，可使二次仪表、继电器等设备的规格统一，有利于设备的批量生产。
难易程度：易知识点：电流互感器和电压互感器11、高压断路器的功能有（ ）A通断正常的负荷电流。
B接通和承受一定时间的短路电流。
C在保护装置控制下自动跳闸，切除短路故障。
答案：ABC解析：高压断路器功能：不仅能通断正常的负荷电流，而且能接通和承受一定时间的短路电流，并能在保护装置作用下自动跳闸，切除短路故障。
难易程度：易知识点：高压一次设备12、高压开关柜的功能有（ ）A控制和保护发电厂和变配所中的发电机、变压器和高压线路。
B起动和保护大型高压交流电动机。
答案：AB解析：高压开关柜是按一定的线路方案将有关一、二次设备组装在一起的一种高压成套配电装置，在电力系统中作为控制和保护高压设备和线路之用，其中安装有高压开关设备、保护电器、监测仪表和母线、绝缘子等。
难易程度：易知识点：高压一次设备13、低压开关柜的功能有（ ）A低配系统中的动力配电。
B低配系统中的照明配电。
答案：AB解析：低压配电屏（柜）是按一定的线路方案将有关一、二 次设备组装而成的一种低压成套配电装置，在低压配电系统中作动力和照明之用。
难易程度：易知识点：低压一次设备14、继电器按功能可分为（ ）A起动继电器 B时间继电器C信号继电器 D中间继电器（也叫出口继电器）答案：ABCD解析：继电器按功能可分为起动继电器、时间继电器、信号继电器、中间继电器（也叫出口继电器）。
难易程度：易知识点：常用的保护继电器15、主接线按有无母线可分为（ ）A无母接线 B有母接线答案：AB解析：主接线按有无母线可分为无母接线、有母接线难易程度：易知识点：工厂变配电所的主接线16、单母分段的方式包括（ ）A采用一台隔离开关 B采用两台隔离开关 C采用一个断断路器和隔离开关组合答案：ABC解析：单母分段可采用一台隔离开关、采用两台隔离开关或采用一个断路器和隔离开关组合三种方式。
难易程度：中等知识点：工厂变配电所的主接线17、双母接线的优点有（ ）A可靠 B灵活 C可扩答案：ABC解析：采用双母线接线较之采用单母线接线，供电可靠性，和运行灵活性大大提高，但开关设备也相应大大增加，从而大大增加了初投资，所以双母线接线在工厂变电所中很少应用，而主要应用于电力系统的枢纽变电站。
难易程度：易知识点：工厂变配电所的主接线18、架空线路的架设要用到的技术数据包括（ ）A档距（跨距） B同杆导线的线距C弧垂（驰度） D限距答案：ABCD解析：架空线路的架设要用到的技术数据包括档距（跨距）、同杆导线的线距、弧垂（驰度）、限距。
难易程度：易知识点：工厂电力线路的结构和敷设19、厂网结构按按拓扑结构可分为（ ）A放射式 B树干式 C环式答案：ABC解析：厂网结构按按拓扑结构可分为放射式、树干式、环式。
难易程度：易知识点：工厂电力线路及其接线方式20、放射式的优点有（ ）A接线清晰 B操作维护方便C保护简单 D便于实现自动化。
答案：ABCD解析：放射式线路之间互不影响，供电可靠性较高，便于装设自动装置，保护装置比较简单，但高压开关设备用得较多，每台断路器须装设一个高压开关柜，增加投资。
难易程度：易知识点：工厂电力线路及其接线方式21、工厂负荷分类方式有（ ）A按设备用途 B按设备工作制C按相数 D按负荷的重要性答案：ABCD解析：工厂负荷分类方式有（1）按设备用途，如动力负荷、照明负荷；（2）按设备工作制，如连续、短时、断续周期工作制设备；（3）按相数，如单相、三相设备；（4）按负荷的重要性；重要负荷、一般负荷。
难易程度：中等知识点：工厂的电力负荷与负荷曲线22、工厂用电设备按工作制可分为（ ）A连续工作制 B短时工作制 C周期工作制答案：ABC解析：工厂用电设备按工作制可分为连续工作制、短时工作制、断续周期工作制。
难易程度：易知识点：工厂的电力负荷与负荷曲线23、工厂电力负荷分为（ ）A 一级负荷B 二级负荷C 三级负荷D 特级负荷答案：ABC解析：工厂的电力负荷，按GB50052-2009《供配电系统设计规范》规定，根据其对供电可靠性的要求及中断供电在对人身安全和经济损失上所造成的影响程度分为三级：一级负荷 、二级负荷、三级负荷。
难易程度：易知识点：工厂的电力负荷与负荷曲线24、负荷曲线按时间范围分为（ ）A 年负荷曲线B 月负荷曲线C 日负荷曲线D 工作班负荷曲线答案：ABCD解析：负荷曲线按时间范围分为年负荷曲线、月负荷曲线、日负荷曲线、工作班负荷曲。
难易程度：中等知识点：工厂的电力负荷与负荷曲线25、从年荷曲线上可引出的参数有（ ）A 峰值负荷B 高峰时间C 平均负荷D 平均系数答案：ABCD解析：从年荷曲线上可引出的参数有峰值负荷、高峰时间、平均负荷、平均系数。
难易程度：中等知识点：工厂的电力负荷与负荷曲线26、需要系数法用于单组的计算公式有（ ）A 有功计算负荷 30d e P K P =∑B 无功计算负荷 3030tan Q P ϕ=C 视在计算负荷 3030/cos S P ϕ==D 计算电流 3030N I S =答案：ABCD解析：需要系数法用于单组的计算公式有（1）有功计算负荷 30d e P K P =∑（2）无功计算负荷3030tan Q P ϕ=（3）视在计算负荷3030/cos S P ϕ==（4）计算电流 3030N I S =难易程度：中等知识点：三相用电设备组计算负荷的确定27、短路按电压分类可分为（ ）A 高压短路B 低压短路答案：AB解析：短路按电压分类可分为高压短路、低压短路。
难易程度：中等知识点：短路电流及其计算28、短路计算的目的有（ ）A 选择电气设备和载流导体时，校验其热、动稳定。
B 选择、整定继保装置，使之能正确切除短路故障。
C 选择合理的主接线、运行方式（运方）。
D 选择限流措施。
当短路电流过大造成设备选择困难或不够经济时，可采取限制短路电流的措施。
答案：ABCD解析：短路计算的目的有（1）选择电气设备和载流导体时，校验其热、动稳定。
（2）选择、整定继保装置，使之能正确切除短路故障。
（3）选择合理的主接线、运行方式（运方）。
（4）选择限流措施。
当短路电流过大造成设备选择困难或不够经济时，可采取限制短路电流的措施。
难易程度：中等知识点：短路的原因、后果和形式29、短路电流的效应包括（ ）A 热效应B 力效应答案：AB解析：供电系统中发生短路时，短路电流是相当大的。
1.一方面要产生很大的电动力，即电动效应；2.另一方面要产生很高的温度，即热效应。
两种短路效应，对电器和导体的安全运行威胁极大，因此要研究短路电流的效应及短路稳定度的校验问题。
难易程度：易知识点：短路电流的效应和稳定性校验30、变电所装有两台主变时，每台主变的额定容量SN·T 应满足的条件有（ ）A 任一主变单独运行时，应满足总计算负荷S 30的60%～70%的需要。
B 任一主变单独运行时，应满足全部一二级计算负荷30(I+II)S 的需要。
答案：AB解析：变电所装有两台主变时，每台主变的额定容量S N·T 应满足的条件有（1）任一主变单独运行时，应满足总计算负荷S 30的60%～70%的需要。
