实测地质剖面及成图方法(修改)
实测剖面
• 3．绘图员勾绘地质剖面草图 4．采标本按规格采集，贴上胶布、编号，并将编号列入 记录本、记录表相应一栏。 • 5，测产状 一般要求每个分层都要有产状，但有些岩层的 产状测不出来，可借用邻层的产状。 • 测量产状时必须仔细、认真、准确、有代表性．否则， 所求岩层的真厚度将会出现较大误差。 • 导线平移 • 在实测过程中，由于受地形、岩层产状等的限制及断层 的影响导线要进行平移。即从某点的一个层面上平移至另 一点相同岩层的层面上，以利继续测量。 • 以上即为整个野外实测的全过程。
• c．绘地质内容 • (a)绘制不同的岩性符号 由于基准线方向不一定同地层 的倾向一致，故画岩性界线时，要按剖面线方向的视倾角 绘制。 • (b)岩性符号长度2cm，段界线2.5cm，组界线3cm,注意， 所表示的岩性符号长度应从地形线向下1～1. 5cm为宜， 若地层倾角与地形线夹角较小，长度应相应加长。 • (c)如果导线经平移，剖面图也应错移开，平移导线用虚 线表示。 • (d)标上真实的产状。 • (e)写上地层代号。 • ⑤整饰图面;标明图名、比例尺、方位、图例、高程、 责任表等。
四、室内整理
• 室内整理分为每天的整理和最终的全面整理。其内容如下： 数据的核对及换算、标本样品的整理、导线平面图、实测 剖面图及实测柱状图的绘制。 • 室内每天的整理主要侧重于数据的核对及换算，标本样 品的整理， 最终的全面整理主要侧重于编图工作及原始 资料的装订成册。
• 1．数据的核对及换算 • 首先应作数据的核对工作，主要是将野外记录表和记录 本的各种数据进行检查和核对，发现有差错及时纠正。 • 其次，在以上工作基础上进行数据的换算，其内容见《实 测地层 剖面记录表》，共有七个项目 • （1)导线的平距(M) 即前后测手所站位置的水平距离， 其计算公式为M=Lcosβ
地质剖面测量方法及技术要求
导线测量
导线编 导线方 坡度 导线 号 位 角 斜 距 0-1 83 +14 25.50 导线平 导线高 累计平 累计高 距 差 距 差 24.74
斜距×cos坡 度角
பைடு நூலகம்
6.16
斜距×sin坡度 角
6.16
以导线的顺序按行次记录导线的测量数据 导线数据是一个三维空间中的矢量。 从斜距到平距的变换，是为了绘制实测地质 剖面图而进行的投影变换，通过变换，导线的 性质从 “一个三维空间中的矢量” 变换为 “一个水平投影面上的二维空间中的矢量 + 导 线起止点的高差值”。
导线水平投影
导线垂直投影
剖面图的地形线
地层产状标示
地层分层界线
标注地层分层编号
完成的实测地质剖面图
四、实测剖面图的内容
• 1、图面内容 • 实测剖面图上应有图名、图例、比例尺、 起点坐标、方位、垂直标尺、水平标尺、 剖面图、平面图及责任签等。作图时，剖 面图的西、北西、南西、南端应放置在剖 面图的左边，而东、北东、南东、北端放 在剖面图的右边。剖面图由左至右总体方 位应小于180°。如果有物化探工作，其曲 线图可视情况放在实测剖面图的上方或单 独成图。
七、剖面工作小结
实测地质剖面工作小结的主要内容： 简述剖面的地质构造特征，说明剖面中有 那些地质构造（断裂、褶皱）、说明地质构造 面的产状（地层产状、断层构造面产状）、岩 石类型（地层则直接指出地层的时代、岩浆岩 则直接指出岩浆岩的时代）。对于地层，要说 明地层层序正常或反转。对于岩浆岩，要说明 岩浆岩侵入的最新地层的。 简述剖面地层的岩相古地理特征，如果观 察到剖面地层中有序层理等特征，这是判断地 层层序正常或倒转的直接依据，应有相应描述。
• 2、实测勘探线剖面图

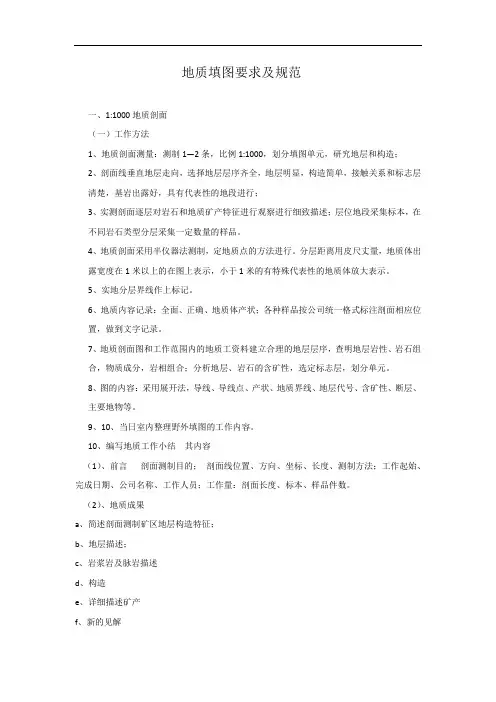

地质填图要求及规范
地质填图要求及规范一、1:1000地质剖面（一）工作方法1、地质剖面测量：测制1—2条，比例1:1000，划分填图单元，研究地层和构造；2、剖面线垂直地层走向，选择地层层序齐全，地层明显，构造简单，接触关系和标志层清楚，基岩出露好，具有代表性的地段进行；3、实测剖面逐层对岩石和地质矿产特征进行观察进行细致描述；层位地段采集标本，在不同岩石类型分层采集一定数量的样品。
4、地质剖面采用半仪器法测制，定地质点的方法进行。
分层距离用皮尺丈量，地质体出露宽度在1米以上的在图上表示，小于1米的有特殊代表性的地质体放大表示。
5、实地分层界线作上标记。
6、地质内容记录：全面、正确、地质体产状；各种样品按公司统一格式标注剖面相应位置，做到文字记录。
7、地质剖面图和工作范围内的地质工资料建立合理的地层层序，查明地层岩性、岩石组合，物质成分，岩相组合；分析地层、岩石的含矿性，选定标志层，划分单元。
8、图的内容：采用展开法，导线、导线点、产状、地质界线、地层代号、含矿性、断层、主要地物等。
9、10、当日室内整理野外填图的工作内容。
10、编写地质工作小结其内容（1）、前言剖面测制目的；剖面线位置、方向、坐标、长度、测制方法；工作起始、完成日期、公司名称、工作人员；工作量：剖面长度、标本、样品件数。
（2）、地质成果a、简述剖面测制矿区地层构造特征；b、地层描述；c、岩浆岩及脉岩描述d、构造e、详细描述矿产f、新的见解（3）存在的问题（二）、工作质量1、记录（1）、记录格式、描述内容、顺序、记量、单位等应该符合国家有关标准；（2）、地层分明、突出重点、语言精、概念清、字迹明；（3）、分层及层间合理、清楚；（4）、岩石定性及岩性描述；（5）、其他与矿体有关的特征添加描述；（6）、岩（矿）层产状记明、正确、与剖面吻合。
2、剖面图（1）、标明比例尺和图例：按有关标准；（2）、剖面起点，界线终点及工作位置，地质等数据正确；（3）、柱状图按照有关规范内容齐全；3、实地控制程度尽量把地质点布置的密度与相应的矿区有关的地质图件比例尺相应；4、采样（1）、代表性取样适用的矿种、数量符合要求；（2）、方法和样品重量达到要求；（3）、规范要求采样，位置、编号、文字等清晰标记，图表一致；5、室内资料整理（1）、野外现场编录的内容清晰，做到不漏；（2）、联系有关部门，反馈的信息，及时标注、补充相关资料等内容；（3）、有关文字、图件每一项完成应提交，做到妥善保管；二、地质填图（一）、工作方法1、用原1:10000地质地形磁测图裁集1:2000磁异常C3、C4，C5图做勘探首靶区，采用穿越法加追踪进行；2、观测点用半仪器、Gps结合丁点交汇手图，室内电子上图；3、在填图中有难于弄别的岩性做好素描、拍照等后定性，再填补；4、填图中发现重要的地质体进行追踪；5、地质体的描述、大者直接上图、小的重要地质体放大特别注明；6、记录格式和内容。
地质填图要求及规范
一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面用半仪器法测制，采用定地质点的方法进行。
分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照附图1。
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．进行地层厚度计算工作。
用统一表格，采用下述公式计算。
D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。
地形坡向与岩层倾角相反时用“+”，相同时用“-”。
10．随着剖面测制工作的进展，应加强室内整理工作，特别是当日整理、文字记录补正、图件绘制及着墨。
11．编写剖面地质小结。

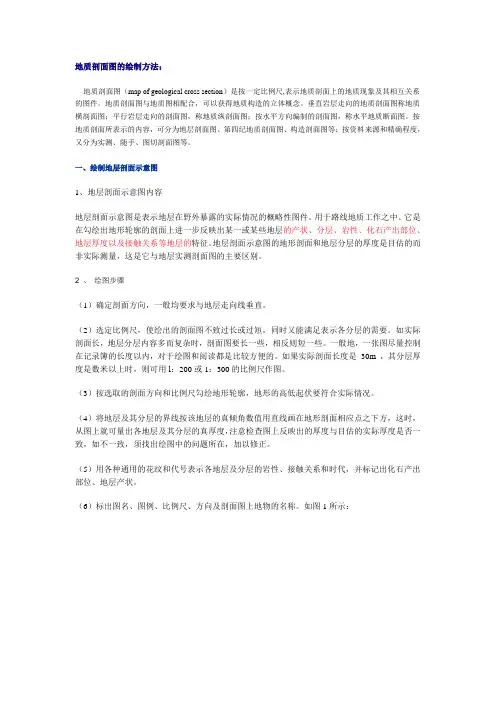

(完整word版)地质剖面图的绘制方法
地质剖面图的绘制方法：地质剖面图（map of geological cross section）是按一定比例尺,表示地质剖面上的地质现象及其相互关系的图件。
地质剖面图与地质图相配合，可以获得地质构造的立体概念。
垂直岩层走向的地质剖面图称地质横剖面图；平行岩层走向的剖面图，称地质纵剖面图；按水平方向编制的剖面图，称水平地质断面图。
按地质剖面所表示的内容，可分为地层剖面图、第四纪地质剖面图、构造剖面图等；按资料来源和精确程度，又分为实测、随手、图切剖面图等。
一、绘制地层剖面示意图1、地层剖面示意图内容地层剖面示意图是表示地层在野外暴露的实际情况的概略性图件。
用于路线地质工作之中。
它是在勾绘出地形轮廓的剖面上进一步反映出某一或某些地层的产状、分层、岩性、化石产出部位、地层厚度以及接触关系等地层的特征。
地层剖面示意图的地形剖面和地层分层的厚度是目估的而非实际测量，这是它与地层实测剖面图的主要区别。
2 、绘图步骤（1）确定剖面方向，一般均要求与地层走向线垂直。
（2）选定比例尺，使绘出的剖面图不致过长或过短，同时又能满足表示各分层的需要。
如实际剖面长，地层分层内容多而复杂时，剖面图要长一些，相反则短一些。
一般地，一张图尽量控制在记录簿的长度以内，对于绘图和阅读都是比较方便的。
如果实际剖面长度是30m ，其分层厚度是数米以上时，则可用l：200或1：300的比例尺作图。
（3）按选取的剖面方向和比例尺勾绘地形轮廓，地形的高低起伏要符合实际情况。
（4）将地层及其分层的界线按该地层的真倾角数值用直线画在地形剖面相应点之下方，这时，从图上就可量出各地层及其分层的真厚度，注意检查图上反映出的厚度与目估的实际厚度是否一致，如不一致，须找出绘图中的问题所在，加以修正。
（5）用各种通用的花纹和代号表示各地层及分层的岩性、接触关系和时代，并标记出化石产出部位、地层产状。
（6）标出图名、图例、比例尺、方向及剖面图上地物的名称。
地质剖面图的基本知识
地质剖面图的基本概念及制作方法一．目的1．了解地质剖面图的基本概念，学会编制地质剖面图。
2．掌握(zhǎngwò)不整合在剖面图及平面图上的表现特点。
二．实习内容（一）地质剖面图的基本概念1）地质剖面图的定义：用规定的符号、花纹和颜色按一定的比例，沿一定的方向，表示一定的距离内，地下一定深度内地质现象的图件。
地质剖面图分为实测剖面、信手剖面与图切剖面，但目前我们就了解两种。
2）地质剖面图的组成：地质剖面图由图名、比例尺（水平和垂直比例尺）、剖面方位、图例、责任表等组成。
（二）地质剖面图的编制方法1）剖面线的选择：为了更好地反映图内的构造特征，剖面线应尽量选择垂直于地层走向、构造线方向，以及地层出露最完整，构造最清晰的地段。
2）剖面基线的选择：所谓的剖面基线是指剖面所反映深度的一条基准线。
剖面基线的确定主要根据剖面线地形的起伏，比例尺的大小而定。
3）绘制剖面地形曲线。
4）投影地质界线5）剖面方向与倾向夹角：ε=A(倾向)—C(剖面方向)6）根据岩层产状勾绘地质界线（先不整合面以上的新地层，再不整合面以下的老地层）7）整饰图件：图名、方位、图例、颜色等的标注，各单元的合理布置。
一幅标准的剖面图各单元组成及布置如下。
见插图6。
（三）不整合(zhěnɡ hé)在地质图上的特点1．平行(píngxíng)不整合平行不整合在平面图上不整合线与新、老地层界线平行或重合(chónghé)，不整合面的产状与新、老地层产状相同。
在平面图上用实线加虚线（新地层一端）表示，剖面图上用虚线表示。
2．角度不整合角度不整合在地质图与剖面图上的特点分两种情况：1）当新、老地层的倾角不同，倾向大致相同时，不整合面（或界线）在平面图上与新、老地层大致平行，剖面图上与新地层平行、与老地层斜切。
野外地质填图的基本方法及实测剖面的方法(吴新华版权,江西地调院)
一、区域地质填图的基本方法
2．侵入岩区
侵入岩采用岩石谱系单位的方法填图。但是，由于该方法还存在一定局限性，如 对成矿方面的研究和成因联系上、在区域对比上还有些不成熟的地方，现在很多省 或部门，还是采用传统的期、次、阶段等来划分侵入岩。但不论用那种方法填图， 都必须研究以下内容： ①查明花岗岩类侵入体的形态与规模、矿物成分、岩石化学和地球化学特征、岩石 类型、结构构造、组构特征(流动构造和变形构造)、包体特征(捕虏体、残留体和深 源暗色包体)、脉岩(派生脉岩和区域性脉岩)的规模、产状和组分等。 ②查明岩体内、外接触带的交代蚀变作用、同化混染作用以及分异作用的特征。 ③研究花岗岩复式岩体内部的脉动、涌动和渐变过渡等接触关系；根据侵入体的相 互接触关系和同位素年龄资料确定侵入体的侵入时代与侵入顺序并讨论它们的时空 分布规律。 ④按花岗岩类的成分序列或结构序列的基本概念，划分侵入体，建立单元，归并超 单元或序列(非正式单位)，并探讨岩浆作用的演化历史，研究侵入体的就位机制， 以及侵入体或单元与矿产的关系。 ⑤花岗岩类以外的其他侵入岩，原则上按①-③要求进行填图，划分侵入体。有条 件时建立单元，归并超单元或序列。必要时可根据侵入体或单元内部矿物成分的分 带性以及变形特征的分带性，划分岩石带。
江西省地质调查研究院春季地质培训班材料之四
区域地质填图的基本方法 及地质剖面的测制方法
吴新华 2010年3月12日
一、区域地质填图的基本方法主要内容：
（一）目的任务 （二）地质调查工作程序 （三）区域地质填图的基本方法 （四）区域地质填图的精度要求
一、区域地质填图的基本方法
地质填图是地质工作最基本的工作手段之一。无论 是区域地质调查、还是矿产地质调查、水文地质调查、 环境地质调查、灾害地质调查等均离不开地质填图(调 查)，只是侧重面不同而已。
实测地质剖面
3.实测剖面选择原则及要求
①露头良好，地层连续，穿越方便。 地质上要求层序完整、顶底界面完全、构造简单 、接触关系清楚、化石丰富、岩石组合和厚度具 有代表性。尽量避开侵入岩体。
②剖面线方向尽可能垂直地层走向，两者夹角不 要小于60o。尽量选择一条直线。
实测地质剖面
牤牛山地层照片
③尽量利用沟谷自然切面、人工采坑、铁路和公路 路堑，以便进行野外观测。
②导线法 剖面长、地形复杂时用导线法。
2.人员分工
每组6人： 前、后测手2人 描述1人 绘制剖面草图1人 填表1人 采样和测量产状1人
要求大家既分工又协作，密切配合。
3.工作内容
①前、后测手 测量导线的斜距、方位和坡度角。
⑥注意观察各种沉积构造特征及所代表的地质意义。 例如，层理、层厚、波痕、冲刷面。 ⑦沉积相变的观察与研究。
（2）统一认识及要求 在野外工作基础上，进行充分讨论，统一认识。
确定分层界线、分层位置、接触关系及构造特征。
（3）制定工作计划 确定实测剖面比例尺，投入的工作量，测制方法
及顺序，人员分工，工作进度等。
（4）准备图件、表格、记录本、测量工具、取样工 具，集体装备和个人装备。
必备工具
☆罗盘、锤子、放大镜、GPS、 ☆测绳或皮尺（50米、100米）、直尺或三角板、量角
器 ☆铅笔、橡皮、记录本、记录表格 ☆地形图和地质图
二、实测剖面的野外工作方法
1.测量方法
①直线法 剖面短、地形简单 时用直线法。
实测地质剖面
要求：查明以下信息 1）岩性 2）层和组的划分，地层厚度 3）接触关系 4）地层的时代 5）形成环境
野外观察描述，采 集标本、样品；室 内鉴定测试分析。
什么是地层？
野外地质填图的基本方法及实测剖面的方法(吴新华版权,江西地调院)
一、区域地质填图的基本方法
3．火山岩区
火山岩采用火山地层—岩性 (岩相)双重方法填图。其研究内容是： ①查明火山岩岩石的矿物成分、岩石化学和地球化学特征、岩石 类型、结构构造、产状、厚度、接触关系、空间分布及其变化规 律。 ②在研究划分火山岩和沉积夹层 (注意寻找化石)的基础上，结合 火山地层的结构类型，划分岩石地层单位和火山喷发旋回、火山 喷发韵律，建立地层层序，确定火山喷发的时代。 ③依据岩石矿物特征和结构构造特征及火山地质体的产出形态与 分布，划分火山岩相类别，研究各种火山岩相形成的地质环境。 ④查明与火山活动有关的构造特征，结合火山岩性、岩相资料， 研究古火山机构，探讨火山作用与区域构造及成矿的关系。
一、区域地质填图的基本方法
②侵入岩填图单位以单元作为基本的填图单位，独立侵入 体和脉岩为非正式填图单位。 在侵入体或单元与周围地质体接触带，应按接触关系和变质现 象以及变质作用的类型划分变质带。有条件的侵入体或单元应 尽可能划分出岩石带。 ③火山岩填图单位，可按地层学万法划分岩石地层单位，一般 划分到组，必要时可划分到段和层，亦可按火山活动的规律性 和火山地层的特殊性划分火山活动旋回，必要时可划分到韵律。 中深变质的火山岩应按变质岩的要求划分填图单位。
一、区域地质填图的基本方法
5．第四纪地质 ①查明区内第四纪沉积物种类、物质成分、厚度、成 因类型、接触关系和分布范围。 ②调查研究第四纪沉积物与地貌条件的关系，根据物 质成分及其所处的地貌部位划分地层单位，建立地层 层序。 ③调查第四系可能赋存的矿产、古风化壳、古土壤和 古文化层，研究各类第四纪沉积物形成时期及其与年 代地层单位的对应关系。
一、区域地质填图的基本方法
（四）地质填图精度要求 1．实测地质剖面 一个图幅内的不同沉积地层、不同时代和类型的火山 岩侵入岩单元和变质岩填图单位一般至少要有1-2条 实测剖面控制，联测图幅可按联测区部署，一般一个 填图单位应有2-3条剖面控制，比例尺一般不小于一 比五千。若己有符合质量要求的实测剖面，也可部分 或全部引用。
地质剖面作图方法
MAPGIS剖面图作图方法1、另存剖面线及地质界线等线文件，读出剖面线两端点图上坐标。
2、打开平面图，线编辑状态下→编辑线属性结构→赋字段名→回车→字段类型为双精度型→回车→字段长度赋值（6）→回车→小数位数（2）→回车。
3、在矢量化状态下，点高程自动赋值，拉一条与等高线相交的线，出现对话框。
当前高程为起始高程（即所选范围的起始高程，如从500m开始，当前高程即为500m），高程增量即为等高线间距（朝上增量为正值，朝下增量为负值）。
最后确定。
4、保存高程赋值线文件（将此文件换成其它层，颜色为4）。
5、在主菜单下→空间分析→DTM分析，打开线数据文件（即高程自动赋值线平面图，黄色者）。
6、在处理点线下→线数据高程提取，出现对话框，选中抽稀提点为1，其它不管。
确定。
7、在Grd模型下离散数据网格化。
网格间距都为1，网格化方法选kring。
网格化换名存文件（即Grd高程文件）。
8、在文件栏，打开三角剖分文件（即Grd高程文件），或击“打开”按钮打开三角剖分文件（即Grd高程文件）；同时打开线数据文件（剖面线及地质界线等）。
9、在模型应用下→高程剖面分析→交互造线，出现一支笔及对话框。
在对话框中输剖面起点坐标，确认；输剖面终点坐标，确认。
点右键退出，出现对话框，点“否”后又出现对话框。
在缩放栏内，设X：平面图比例尺/剖面成图比例尺Y：1000/剖面成图比例尺10、点“与线成交”。
即完成切剖面。
11、在文件栏存点、线数据文件，退出DTM分析。
12、进入“输入编辑”，装点、线文件后，将线数据设一下即可（统改线参数）Exel数据转换成GIS报表方法1、在GIS状态下→报表定义→文件→新建报表文件。
2、构造码格→初始表宽→构造固定式表。
3、建索引→编辑块区。
4、复制Exel数据（空格处添0）。
5、建索引→粘贴剪贴内容。
6、文件→生成GIS数据。
7、文件→保存图元文件（点、线）。
8、对GIS数据进行处理（设参数）。
实测地质剖面方法
实测地层剖面为了对测区的地层情况有准确的了解，选择出露较好的典型地层剖面进行实际测量。
（一）小组成员共同承担的任务1.确定剖面起、止点, 将其准确标定在地形图上并标上地质点号剖面起、止点按地质填图地质点号统一编号，并在剖面线上用油漆做上醒目的标记。
确定剖面起、止点通常采用三点交汇法并根据地形、地物加以校正。
目前多采用卫星定位系统——GPS进行定位。
确定剖面起、止点的原则：剖面起点要放在所测地层的下伏层位中，终点要放在所测地层的上覆层位中。
例如：所要实测的地层是石炭系（C），起点要放在泥盆系（D）的顶部，终点要放在二叠系（P）的底部。
如下图：2.划分地层，将分层界线和分层号标在剖面线上地层划分的主要依据是地层的岩性特征，岩层剖面上岩石的颜色、结构、构造、成分或岩石组合规律等等方面的差异都可以作为分层标志。
实测剖面所划分出的层，可以是单一岩性层，也可以是有规律组合在一起的复合岩性层。
所划分出的每一层与上、下相邻层的宏观岩性特征应有较明显的差异，易于识别。
复合岩性层的的组合规律主要有①夹层型（以一种岩性为主夹有其它岩性）；②互层型（由两种岩性交互产出）；③韵律型（三种或三种以上岩性顺序排列、重复出现）。
地层划分的精度地层划分的精度(即：分层厚度)与所选定的比例尺有关，两者的关系如下：实测剖面分层精度与比例尺的关系注: 最小分层厚度等于实测地层剖面图或柱状图上1mm所代表的地层厚度，最大分层厚度等于实测地层剖面图或柱状图上1cm 所代表的地层厚度。
分层厚度的下限通常为自然岩层厚度。
地层划分时应重视的问题地层划分时应重视有意义的特殊岩层，例如底砾岩层、古土壤层、含矿层、化石富集层、岩性独特的标志层等等，对于这些岩层，即使厚度不大也应单独分层，在剖面图和柱状图上予以夸大表示（可夸大到1mm）。
3.寻找化石应逐层依次寻找化石，将找到的化石顺序编号，并在化石发现地点用油漆做上标记。
·根据小组成员的多少可作如下分工（见下表）：实测地层剖面人员分工1. 前、后测手的任务①在已经确定的剖面线上，选择导线点，并做上标记（标注导线点号）。
实测地质剖面及成图方法(修改)
8、特殊“层位”的处理。在剖面图上小于 １mm的，但又具有特殊意义的单层（如化石 层、标志层、矿层、岩脉等），可适当放大 画在图上，但在记录中应注明实际厚度。
9、剖面数据整理。当天工作结束后，全组 人员对野外实测工作逐导线、逐层进行校对， 使记录本、登记表、平面图、信手剖面图、 标本样品互相吻合，保证不出差错。若查出 问题，室内不能解决，可在第二天复查后再 开始工作。测制剖面过程中如果碰到疑难的 问题，也可全组共同讨论解决。
走向 60˚
障碍物
岩体
寒武系
A’
奥陶系
石炭系
二叠系
平移
探槽
4、覆盖处理。当露头不连续，而又找不 到更合适的剖面位置时，可布置一些短剖 面加以拼接，但须注意拼接的准确性，防 止遗漏和重复。必要时还可以考虑布设探 槽、井探或剥土等工程予以揭露。
5、剖面成图比例尺。应根据规范要求及 施测对象的具体情况而定，以能充分反映 其最小地层单位或岩石单位为原则。即剖 面上能标定为１mm的单位，均可在实地 按相应比例尺所代表的厚度划分出来。常 用比例尺分1/500～1/5000。
实测地质剖面参数计算表
导线
导 坐标 方
线
位
编
角
号XYH °
斜距 （ L/m ）
坡 度 角
/β °
平高 距差
// mm
累计/m
平 距
高 程
/M
产状
倾向°
倾角 /α°
位 置
真 导线与走 厚
向间 度 夹角γ° D/
m
分层
分 真厚 层度 号 /m
地质 描述
（化 石）
样品
备
编 号
位注 置
/m
1
实测地质剖面及其成图
表1 实测地质剖面人员分工简表
欧姆龙贸易（上海）有限公司
4) 准备好测制剖面用的工具、材料。为了保证实测地质剖面工作的顺利进行，对剖面测制过程中所需的 有关资料、工具、材料，按人员分工分别准备和携带，以便到野外就能有条不紊地开展工作。各组 一般应配备地形图1幅，地质罗盘2个，地质锤2把，测绳（皮尺）1条，钢卷尺1个，记录本2～3本， 三角板1付，半圆仪1个，图板或讲义夹1个，绘图纸（方格纸）3～5张，实测剖面记录表5～10张， 铅笔3支，胶布1卷，标本签1本。
欧姆龙贸易（上海）有限公司
4 3
1 2
0
欧姆龙贸易（上海）有限公司
1.导线号：
以剖面起点为0，第一导线终点为1，表内记为 0—1；第二导线为1—2，依此类推。
欧姆龙贸易（上海）有限公司
导线长（L）： 每一导线的长度
欧姆龙贸易（上海）有限公司
导线方位：
指前进方向的方位角, 前后测手
平均。
欧姆龙贸易（上海）有限公司
欧姆龙贸易（上海）有限公司
（二）地质剖面的测制方法和内容
★导线法：系指按既定剖面的方向，随着地形起伏连续实测，在平面上表现为一条反复转折的导线。
优点：可以适应多种变化的情况，野外测制方法简单易行速度快。 缺点：当剖面为非直线时作图麻烦，精度较其它方法稍差。
欧姆龙贸易（上海）有限公司
1、导线布设原则 ① 所有导线应尽可能沿同一方向，并垂直主要地层走向或主要构造线方向。尽量减少导线转折，且导线
1）了解剖面基本情况。选定好所测剖面位置后，首先进行详细踏勘，了解岩层的分层厚度，岩性组合规 律，所产化石，地层接触关系，标志层等。
2）做好剖面测制计划。根据详细踏勘情况制定工作计划：包括比例尺，测制方法、施测顺序、组织分工 及工作进程计划等。
利用地质图编制地质剖面图的步骤和方法
利用地质图编制地质剖面图的步骤和方法（1）选定比例尺地质图上作地质剖面图所采用的比例尺，一般应与地质图相同，而且其水平比例尺与垂直比例尺应一致，才能反映真实的地形和地质情况。
但当地形非常平缓时，为揭示其起伏状态，可适当放大垂直比例尺，此时所作地形剖面与实际相比有所夸大。
（2）选定剖面线位置除特定目的外，一般选择剖面线位置的原则是大体上垂直地层走向，能通全区的主要地层和地质构造，较好地反映该区地质构造特征等。
如长山地质图选择A—B作为剖面线，绘制了图幅下面的剖面图。
（3）作地形剖面①在方格纸上引一水平线（A—B）作横坐标，代表基线（见图1）。
用以控制水平距离，其长度与图面上A—B丈度相等，其方向一般规定左端为北或西、右端为南或东（按看图人的左，右方向）。
②在基线一端或两端引垂线作纵坐标，用以控制地形的高度，按垂直比例尺标注高度，所标高度值范围，应以满足剖面线所经过的最高和最低点的高程为原则，亦可从海平面起算，视具体情况（以图的美观、协调为原则）而定。
③将基线（A—B）与图面上（A—B）平行对准，将A—B与地形等高线的一系列交点，垂直投影到A—B上方相应高程的位置上，从而获得一系列的地形投影点，然后用圆滑曲线，逐点依次连接而成剖面图的地形轮廓线，井在其上方相应位置标拄地物名称（山峰，河流、村庄等），则成为地形剖面图。
（4）投影地质点并画出各地质界面的位置（图2）图1 投影地形点并作地形轮廓线图2 投影地质点并作地质界面先将剖面线（A—B）与各地质界线相交的一系列地质点（如地层界线点、断层点、岩体界线点、不整合接触的界线点等）垂直投影到地形轮廓线上，再利用地质图上的产状在地形轮廓线的下方，画出各地质界面的空间状态。
此时应注意以下三个问题：①所选用产状要素值，应是该地质体（地层或断层）界面最靠近A—B线的值。
②注意倾向在剖面图上的表示方法，因为平面与剖面的方向相同，作图时规定左方为北（或西）、右方为南（或东），当剖面为东西向时，如地质界面的产状向西、北西或南西等方位倾斜，图上均向左斜；当界面向东，北东或南东等方向倾斜时，图上则向右斜。
实测地质剖面及其成图
7）分层号。从剖面起点开始，对实测各岩层的分层由 1开始
顺序编号。注意：如果某一分层在前一条导线中已经测过一 部分并编了分层号，第二条导线中续测部分不再另编新号。
要构造线方向。尽量减少导线转折，且导线总体方向要保
持与主要地层（或主要构造）走向垂直。 ② 每条导线的端点（导线点）应布置在地形起伏变化处，同 一导线之内的地形坡度要基本稳定。注意：导线点不一定 是地层的分界点，为了统计和作图的方便，在有条件统一 时，应尽量取得一致。 ③ 对重要地质现象不清楚地段，可沿地层某一界面走向平移 导线后测制，平移距离控制在20～30m以内。导线平移时，
6）组内人员按照分工各执其事，从导线起点开始工作，直至 整个剖面测量完成为止。
7）导线施测过程中，要做好地质记录、填制好记录表格，绘 制好地质剖面草图与信手剖面图。
4
3
1
2
0
1.导线号： 以剖面起点为0，第一导线终点为1，表内记为 0—1；第二导线为1—2，依此类推。
导线长（L）： 每一导线的长度
导线方位（B）：指前进方向的方位角, 前后测手平均。
坡角（±β）：仰角为正，俯角为负，前后测手平均。
分层号：如第1层用代号①表示,依此类推。
分层斜距（L）：分层在导线上的长度。
岩层产状：产状及位置(如“2m” ，记录在产状附近)。 标本和样品的编号和位置：标本B001；照片D001。 岩性描述：简明,如灰色薄层状灰岩(由分层员报读)。
笔3支，胶布1卷，标本签1本。
（二）地质剖面的测制方法和内容
★导线法：系指按既定剖面的方向，随着地形起伏连续实测，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
障碍物
走向
60˚
岩体
寒武系
奥陶系
石炭系
二叠系
A’
平移 探槽
54 10
4、覆盖处理。当露头不连续，而又找不 到更合适的剖面位置时，可布置一些短剖 面加以拼接，但须注意拼接的准确性，防 止遗漏和重复。必要时还可以考虑布设探 槽、井探或剥土等工程予以揭露。 5、剖面成图比例尺。应根据规范要求及 施测对象的具体情况而定，以能充分反映 其最小地层单位或岩石单位为原则。即剖 面上能标定为１mm的单位，均可在实地 按相应比例尺所代表的厚度划分出来。常 用比例尺分1/500～1/5000。
54 6
二、实测地质剖面的内容
1）确定工作区地层的岩石组合、地层划分、 地层层序、岩石变质程度、接触关系及其各地 质单元体的厚度变化（对地质单元体的观察与 测量）。 2）对沉积特征、原生沉积构造、化石和产出 状态以及古生物组合特征的观察，分析岩相特 征和沉积环境。 3）观察地层的变形特征，确定褶皱、断裂、 各种新生的面状、线状构造要素的类型、规模、 产状及其几何学、运动学、动力学特点，分析 其形成序次及其叠加、改造关系。
54 22
实测地质剖面参数计算表
导 线 编 号 X Y H 导线 坐标 方 位 角 ° 斜距 （ L/m ） 坡 度 角 /β ° 累计/m 平 距 / m 高 差 / m 平 距 /M 7 产状
高 程
倾向°
倾角 /α°
位 置
导线与走 向间 夹角γ°
真 厚 度 D/ m
分层 分 层 号 14 真厚 度 /m 15 地质 描述 （化 石）
54 8
三、实测地质剖面的原则及技术要求
1、剖面走向。剖面线方向应尽量垂直地层或主要 构造线走向，一般情况下两者的夹角不宜小于60度。 2、剖面代表性与可操作性。要求剖面线上地层发 育较全，生物化石丰富、构造简单。→便于确定地层 接触关系和进行地层划分，确定地层时代，同时也便 于进行横向对比。 3、剖面露头要求。剖面线经过的具体位置基岩出 露良好、具有连续性、通视条件好、代表性强、岩石 类型齐全、易于测制。→沟谷，自然和人工采掘的坑 穴，壕堑和铁路、公路旁侧崖壁等是布置实测剖面线 的理想位置。
3、剖面测制内容与记录格式
导线上应完成的测制内容由“实测地质剖面记 录表“统一反映出来，基本测量记录内容包括： 1）导线号：以剖面起点为0，第一测绳终点为1， 导线号记录为“0—1”；第二测绳起点1至第二测绳 终点2，导线号记录为“1—2”；其余类推。 2）导线方位角：导线前进方向的方位角。由前、 后测手对测、互校。 3）导线斜距：导线起、终点间沿地表的长度， 一般采用以“米”作为计量单位。 4）分层斜距：指同一导线内不同岩性的分界点 在导线上的距离。同一条导线上各分层斜距之和， 等于该导线的导线斜距。
54 7
4）研究侵入岩的岩石特征，结构构造特征、 捕虏体和析离体在岩体内的分布特征等；观察 研究接触变质和交代蚀变作用及含矿性；观察 原生和次生构造，划分岩相带；确定岩体产状、 与围岩关系、剥蚀程度、侵入期次和形成时期 等。 5）观察研究第四纪沉积物的性质及其特征、 厚度变化、成因、新构造运动及其表现形式。 6）研究确定地层的含矿性及其矿产类型；研 究确定对工程有不良影响的地层类型及其分布 规律。
样品 位 置 /m 18 备 注
编 号
1
2
3
4
5
6
8
9
10
11
12
13
16
17
1 9
54
23
实测及记录总结
剖面代号: A - A’ 剖面名称: --------实测剖面 导线号：第一导线为0-1；第二导线为1-2，依此类 推。 导线长（L）：每一导线的长度。 导线方位角（B）：指前进方向的方位角, 前后测 手平均。 坡角（±β）：仰角为正，俯角为负，前后测手平 均。
54 15
表1
实测地质剖面人员分工简表
54
16
4) 准备好测制剖面用的工具、材料。为了 保证实测地质剖面工作的顺利进行，对剖面测 制过程中所需的有关资料、工具、材料，按人 员分工分别准备和携带，以便到野外就能有条 不紊地开展工作。 各组一般应配备：地形图1幅，地质罗盘3个， 地质锤1把，测绳（皮尺）1条，钢卷尺 1 个， 记录本1本，三角板 1付，半圆仪 1 个，图板或 讲义夹1个，绘图纸（方格纸）1 ～2张，实测 剖面记录表 5 ～10张，铅笔3 支，胶布1卷，标 本签1本。
54 5
4. 查明地层的岩性特征：包括地层的岩石种类、 岩石颜色、物质成分、结构构造等。 5. 查明地层所含化石的特征: 包括：化石的种 类、保存程度、富集程度，并根据标准化石的种 类确定地层时代。 6.查明地层的时代:主要根据： ①标准化石：例 如三叶虫、小蜓、麦粒蜓、蛇菊石; ②同位素年代 测定：例如沉积岩中的自生粘土矿物伊利石、海 绿石可用来测定沉积岩的年龄。 7. 查明地层的含矿性:包括：矿产种类、品位、 产状、分布等。 8．确定填图单位:在上述各项研究的基础上对 地层进行归纳组合，并综合考虑填图比例尺等方 面的要求确定填图单位。
54 19
2、测制方法 1）用罗盘测量每条导线的方位与地形坡度角； 2）用皮尺或测绳测量所在坡面斜距； 3）按照选定的剖面位臵，首先将剖面起点标定在 地形图上，然后确定剖面方向； 4）从导线起点（0 ）开始，分导线进行逐段测量， 依次以 “0—1”、“1—2”等记号方式，连续编记 导线号； 5）由身高基本相同的两人执持测绳（前后测手）， 并相互校正、确定导线方位与坡角； 6）组内人员按照分工各执其事，从导线起点开始 工作，直至整个剖面测量完成为止。 7）导线施测过程中，要做好地质记录、填制好记 录表格，绘制好地质剖面草图与信手剖面图（踏勘是 路线剖面图）。 54 20
54 29
③换算导线方位与岩层走向之夹角（γ）： γ＝导线方位角－岩层走向方位角 ④岩层真厚度（ h ）计算：计算法采用的计算公 式如下： h( 地 层 真 厚 度 ) ＝ L （sinα· cosβ· sinγ±sinγ· cosβ） 式中： L －导线斜距；α－地层真倾角；β－导 线方向上地面坡度角；γ－导线与岩层走向夹角。
54 11
54
12
6 、实测剖面的数量。一般每个地层单位及 不同相带至少应有１－２条代表性实测剖面控 制，主要根据区内岩相建造复杂程度、厚度及 其变化情况以及前人研究程度等因素来考虑确 定。 7 、剖面岩性描述与样品采集 。 实测剖面时， 必须逐层进行岩性描述，同时系统采集岩石标 本、光片、薄片、岩石光谱样品等。对沉积岩 或副变质岩系应认真逐层寻找和采集化石（或 微体古生物）标本。此外，根据调查任务的需 要可采集化学分析样品、人工重砂样、单矿物 样等。必要时还可采集同位素年龄样和古地磁 样品等。
54 26
54
27
特 别 注 意
换导线的原则
坡度明变化处
尽可能在分层界线处
54
28
五、数据整理与制图
野外剖面实测结束后，应及时进行室内资料整理及 样品的处理，包括：对各项实测数据进行整理计算； 样品分析鉴定；剖面地质资料的进一步整理、研究； 绘制实测剖面图，编写剖面小结，划分地层单位及填 图单位等。 1）实测剖面各项数据的换算 ①平距（Ｄ）计算。包括导线平距、分层位置平距、 岩层产状测量位置平距和采样位置平距等）计算： Ｄ＝Ｌ.cosβ （Ｌ－斜距，β－坡角，下同） ②导线高差（Ｈ）及累计高差的计算：Ｈ＝ Ｌ.sinβ； 累计高差是将各导线高差逐一累计相加而得。
实测地质剖面图及其成图方法
马 光 maguang2004@
54 1
一、实测地层剖面的目的任务
二、实测地质剖面的内容
三、实测地层剖面的原则及技术要求 四、实测地质剖面的一般程序和工作方法 五、数据整理与制图 六、实测地层剖面小结的编写
54 2
一、实测地层剖面的目的任务
1、实测地质剖面的定义：
54 14
四、实测地质剖面的一般程序和工作方法 （一）准备工作
1 ）了解剖面基本情况。选定好所测剖面位置 后，首先进行详细踏勘，了解岩层的分层厚度， 岩性组合规律，所产化石，地层接触关系，标志 层等，并设立标记；根据露头情况布置山地工程。 2 ）做好剖面测制计划。根据详细踏勘情况制 定工作计划：包括比例尺、测制方法、施测顺序、 组织分工、工作定额及工作进程计划等。 3 ）安排好人员分工。学生以小组为单位，一 般 5 ～ 7 人为宜，具体分工和主要任务如表 1 所示。
实测地质剖面就是沿选定的野外地质观察路
线逐尺测量、观察，并真实客观地描述地质体和
地质现象，最后将结果通过剖面图的方式绘制、 体现出来的过程。
54
3
2、实测地质剖面的目的任务 要求查明以下信息 查明地层接触关系 查明地层层序 查明地层厚度 查明地层的岩性特征 查明地层所含化石的特征 查明地层的时代 查明地层的含矿性 确定填图单位
54 21
5 ）坡度角：导线经过地段的地面与水平面之间 的夹角，称该地段的坡度角。它以导线的前进方向 为准，仰角为正，俯角为负。 6 ）地层产状位置斜距（包括断层）：地层产状 测量点距离该导线起点处的地表长度。 7 ）分层号。从剖面起点开始，对实测各岩层的 分层由①开始顺序编号。注意：如果某一分层在前 一条导线中已经测过一部分并编了分层号，第二条 导线中续测部分不再另编新号。 8）对“实测地层剖面记录表”中所列1、2、3、 4 、 9 、10 、 11 、 14 、 16 、 17 、 18 、 19 及导线坐标等， 必须在测量过程中逐项填入表内，不得有误或任意 涂改。表中其他内容通过计算、换算获得。
54
24
分层号：如第1层用代号①表示,依此类推。 分层斜距：分层在导线上的长度。 岩层产状：产状及位置(如“20m” ，记录在产状 附近)。 标本和样品的编号和位置：手标本B001；薄片 b001；光片g001；照片z001。 岩性描述：简明,如灰色薄层状灰岩(由分层员报 读，记录于野外记录本)。
