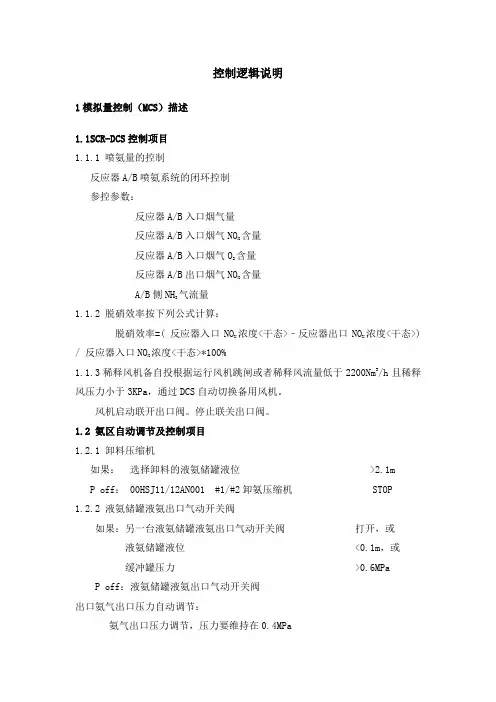

板桥控制逻辑说明

板桥控制逻辑说明

控制逻辑说明1模拟量控制(MCS)描述1.1SCR-DCS控制项目1.1.1 喷氨量的控制反应器A/B喷氨系统的闭环控制参控参数:反应器A/B入口烟气量反应器A/B入口烟气NOX含量反应器A/B入口烟气O2含量反应器A/B出口烟气NOX含量A/B侧NH3气流量1.1.2 脱硝效率按下列公式计算:脱硝效率=( 反应器入口NOX 浓度<干态>–反应器出口NOX浓度<干态>)/ 反应器入口NOX浓度<干态>*100%1.1.3稀释风机备自投根据运行风机跳闸或者稀释风流量低于2200Nm3/h且稀释风压力小于3KPa,通过DCS自动切换备用风机。

风机启动联开出口阀。

停止联关出口阀。

1.2 氨区自动调节及控制项目1.2.1 卸料压缩机如果:选择卸料的液氨储罐液位 >2.1mP off: 00HSJ11/12AN001 #1/#2卸氨压缩机 STOP1.2.2 液氨储罐液氨出口气动开关阀如果:另一台液氨储罐液氨出口气动开关阀打开,或液氨储罐液位 <0.1m,或缓冲罐压力 >0.6MPaP off:液氨储罐液氨出口气动开关阀出口氨气出口压力自动调节:氨气出口压力调节,压力要维持在0.4MPa1.2.3 蒸发器热媒温度自动控制(以#1为例):如果:00HSJ31CT101 #1液氨蒸发器温度<70℃on:00HSU11AA101 #1液氨蒸发器蒸汽入口母管气动调节阀如果:00HSJ31CT101 #1液氨蒸发器温度>80℃off:00HSU11AA101 #1液氨蒸发器蒸汽入口母管气动调节阀如果:00HSJ31CT101 #1液氨蒸发器温度<65℃关: 00HSJ31AA201 #1液氨蒸发器液氨入口气动开关阀1.2.4 蒸发器氨气温度自动控制(以#1为例):如果:00HSJ31CT102 #1液氨蒸发器出口母管温度<15℃关00HSJ33AA201 #1液氨储罐液氨出口气动开关阀1.2.5 废水泵启动/停止:如果:00HSJ50CL101XG06 废水坑液位高(开关量)00HSJ51/52AP001 #1/#2废水泵RUN 如果:00HSJ50CL101XG07 废水坑液位低(开关量)P off:00HSJ51/52AP001 #1/#2废水泵STOP2 保护及信号报警系统2.1 主要的保护:以A侧为例:(以#3机为例)如果:01HSA10CT101 #3机脱硝入口A烟气温度高于420℃或低于300℃延时15分钟或锅炉MFT OFF或单侧氨/空气稀释比 >8%P off: 01HSJ51AA201 #3机反应器A氨气开关阀 CLOSE 开允许: #3机脱硝入口A烟气温度高于300℃如果01HSJ51AA201 #3机反应器A氨气开关阀CLOSE则 01HSJ51AA101 #3机反应器A氨气流量调节阀 CLOSE #1/#2氨罐冷却喷水:如果:00HSJ21CT101/102/103 #1液氨储罐温度 >40℃或 00HSJ22CT101/102/103 #2液氨储罐温度 >40℃A on:00HSQ20AA202 消防水至氨罐区阀门 OPEN2.2 主要的报警:(以#3炉为例)SCR本体系统:氨喷射系统:氨区系统:3 SCR系统的启动按照各系统设备功能的划分启动顺序如下:(只做手动启动)⑴先投入声波吹灰系统,可以从DCS上按照程序启动。

(完整word版)工程控制论

(完整word版)工程控制论

工程控制论控制论自从1948年诺伯特·维纳发表了著名的《控制论--关于在动物和机中控制和通讯的科学》一书以来,控制论的思想和方法已经渗透到了几乎有的自然科学和社会科学领域。

维纳把控控制论制论看作是一门研究机器、生命社会中控制和通讯的一般规律的科学,是研究动态系统在变的环境条件下如何保持平衡状态或稳定状态的科学。

他特意创造"Cybernetics"这个英语新词来命名这门科学。

"控制论"一同最初来源希腊文"mberuhhtz",原意为"操舵术",就是掌舵的方法和技术的思。

在柏拉图(古希腊哲学家)的著作中,经常用它来表示管理人的艺术。

简介控制论Cybernetics[拼音]kòngzhìlùn是研究动物(包括人类)和机器内部的控制与通信的一般规律的学科,着重于研究过程中的数学关系控制论概述1834年,著名的法国物理学家安培写了一篇论述科学哲理的文章,他进行科学分类时,把管理国家的科学称为"控制论",他把希腊文译成法"Cybernetigue"。

在这个意义下,"控制论"一词被编入19世纪许多著词典中。

维纳发明"控制论"这个词正是受了安培等人的启发。

在控制论中,"控制"的定义是:为了"改善"某个或某些受控对象的功能或发展,需要获得并使用信息,以这种信息为基础而选出的、于该对象上的作用,就叫作控制。

由此可见,控制的基础是信息,一切信息传递都是为了控制,进而任何控制又都有赖于信息反馈来实现。

信息反馈是控制论的一个极其重要的概念。

通俗他说,信息反馈就是指由控制系统把信输送出去,又把其作用结果返送回来,并对信息的再输出发生影响,起到制的作用,以达到预定的目的。

控制论的三个基本部分1.信息论主要是关于各种通路(包括机器、生物机体)中信息的加工传递和贮存的统计理论。

电气控制逻辑说明

电气控制逻辑说明

湖北大别山电厂一期工程#1&#2机组及公用DCS电气系统控制逻辑中南电力设计院2007年2月目录1DCS的监控范围 (1)2DCS的数据采集 (1)2.1发电机—变压器组电气系统 (1)3发电机变压器器组操作逻辑 (2)3.1发变线组500kV断路器操作允许条件: (2)3.2发电机出口断路器操作允许条件: (3)3.3自动准同期装置(ASS)操作允许条件: (3)3.4灭磁开关操作允许条件: (4)3.5自动电压调节装置(AVR)操作允许条件: (4)3.6发电机升压并网逻辑 (5)3.7发电机停机解列程序 (6)4单元机组厂用电系统典型操作逻辑 (7)4.1厂用电系统断路器允许操作典型条件 (7)4.2高压厂用电源系统操作逻辑 (7)4.3低压厂用电源系统操作逻辑 (9)4.4保安电源系统操作逻辑 (13)5公用厂用电系统典型允许条件 (15)公用厂用电系统断路器允许操作典型条件 (15)起/备变允许操作条件 (15)高压厂用电源系统操作逻辑 (16)低压厂用电源系统 (18)6总结 (20)发变组同期控制逻辑 (21)自动同期操作逻辑 (21)手动同期操作逻辑 (22)其它 (22)湖北大别山电厂本期工程采用炉、机、电集中控制方式,单元机组电气系统的控制、信号和测量纳入DCS系统进行监控,本逻辑说明范围包括单元机组厂用电系统,发电机变压器组及公用部分厂用电系统等三部分。

本逻辑说明仅作为DCS操作的逻辑参考,具体逻辑由电厂最终确认。

1DCS的监控范围发变线组500kV断路器(中断路器和边断路器)、发变线组500kV隔离开关、起备变500kV断路器、起备变500kV隔离开关、发电机出口断路器及厂用电系统断路器由DCS控制。

本工程进入DCS监测和控制的电气系统范围如下:1.1发电机变压器组:控制对象包括发变线组500kV断路器, 发电机出口断路器,发电机励磁系统(AVR),自动同期系统(ASS)等。

DCS系统逻辑及热控保护定值修改管理制度

DCS系统逻辑及热控保护定值修改管理制度

DCS系统逻辑及热控保护定值修改管理制度1 目的为保证DCS系统安全及进一步加强热控保护定值管理,明确DCS系统逻辑及热控保护定值修改的申请、审批、执行、返回程序,特制定本管理制度。

2 范围本管理制度规定DCS系统逻辑及热控保护定值修改的申请、执行的程序。

本管理制度适用于DCS系统逻辑及热控报警、联锁、保护定值修改程序的管理,适用于自备电厂。

3 职责3.1 检修维护部DCS维护专责负责填写《DCS系统逻辑及热控保护定值修改申请单》、《DCS系统逻辑及热控保护定值修改序执行单》并负责DCS逻辑修改的执行、监护工作。

3.2 安技部、检修维护部热工专业技术人员负责对《DCS系统逻辑及热控保护定值修改申请单》所填内容进行审核及DCS系统逻辑及热控保护定值修改的监督和验收工作。

4 管理内容与要求4.1 DCS系统逻辑修改的申请。

4.1.1 因主辅设备的异动、更改及热控保护系统自身改进而要求对DCS控制逻辑及热控报警、联锁、保护定值进行修改时,由安技部、检修维护部、发电运行部相关专业人员在热控逻辑专业会上提出,经会议讨论后形成纪要。

专业会会议纪要由安技部负责人进行审核、由生产副厂长审批后下发至与会部门,会议纪要中应写明具体软、硬件修改内容及工作落实单位。

4.1.2 对于除重要以外设备的定值修改,以及由上级单位下发的定值修改,经各专业会签后形成会签单,由生产副厂长审批后执行。

4.1.3 会议纪要或会签单下发后由检修维护部热工专业指派专责人负责具体修改工作,专责人必须是由自备电厂认可的具备DCS操作维护资质的人员担任(以下简称DCS维护专责),DCS维护专责负责填写《DCS系统逻辑及热控保护定值修改申请单》。

4.1.4 检修维护部DCS维护专责必须在《DCS系统逻辑及热控保护定值修改申请单》中详细填写逻辑修改的具体内容和必要的安全措施,同时申请单后必须附上逻辑修改前后的CAD图。

申请单报安技部、检修维护部热工专业技术人员共同审核签字后由检修维护部DCS维护人员具体实施。

DCS系统逻辑及热控保护定值修改管理制度

DCS系统逻辑及热控保护定值修改管理制度

DCS系统逻辑及热控保护定值修改管理制度1 目的为保证DCS系统安全及进一步加强热控保护定值管理,明确DCS系统逻辑及热控保护定值修改的申请、审批、执行、返回程序,特制定本管理制度。

2 范围本管理制度规定DCS系统逻辑及热控保护定值修改的申请、执行的程序。

本管理制度适用于DCS系统逻辑及热控报警、联锁、保护定值修改程序的管理,适用于自备电厂。

3 职责3.1 检修维护部DCS维护专责负责填写《DCS系统逻辑及热控保护定值修改申请单》、《DCS系统逻辑及热控保护定值修改序执行单》并负责DCS逻辑修改的执行、监护工作。

3.2 安技部、检修维护部热工专业技术人员负责对《DCS系统逻辑及热控保护定值修改申请单》所填内容进行审核及DCS系统逻辑及热控保护定值修改的监督和验收工作。

4 管理内容与要求4.1 DCS系统逻辑修改的申请。

4.1.1 因主辅设备的异动、更改及热控保护系统自身改进而要求对DCS控制逻辑及热控报警、联锁、保护定值进行修改时,由安技部、检修维护部、发电运行部相关专业人员在热控逻辑专业会上提出,经会议讨论后形成纪要。

专业会会议纪要由安技部负责人进行审核、由生产副厂长审批后下发至与会部门,会议纪要中应写明具体软、硬件修改内容及工作落实单位。

4.1.2 对于除重要以外设备的定值修改,以及由上级单位下发的定值修改,经各专业会签后形成会签单,由生产副厂长审批后执行。

4.1.3 会议纪要或会签单下发后由检修维护部热工专业指派专责人负责具体修改工作,专责人必须是由自备电厂认可的具备DCS操作维护资质的人员担任(以下简称DCS维护专责),DCS维护专责负责填写《DCS系统逻辑及热控保护定值修改申请单》。

4.1.4 检修维护部DCS维护专责必须在《DCS系统逻辑及热控保护定值修改申请单》中详细填写逻辑修改的具体内容和必要的安全措施,同时申请单后必须附上逻辑修改前后的CAD图。

申请单报安技部、检修维护部热工专业技术人员共同审核签字后由检修维护部DCS维护人员具体实施。

协调逻辑优化说明

协调逻辑优化说明

烟气量变化前馈回路说明
• 主蒸汽通过过热器吸收烟气热量升温,而锅炉燃烧对蒸汽 温度变化的直接影响方式就是通过烟气量的变化。因此通 过公式计算出烟气量的变化,就可直接反映出锅炉燃烧对 蒸汽温度的影响。 • 锅炉在进行了低氮燃烧器改造后燃烧波动剧烈,现场燃烧 调风是通过风压控制来进行,无风量测点导致给煤控制不 均匀,在燃烧不稳定的情况导致温度很难控制。在之前的 调试过程中我们通过调整锅炉指令前馈的超前度以及前馈 值幅度,以求最大限度体现负荷变化对蒸汽温度变化的影 响,但是实际效果有限,只能通过各种超驰喷水手段避免 超温。 • 在之后我们从温度变化的实质入手,就是通过过热器吸收 烟气热量升温,而锅炉燃烧对蒸汽温度变化的直接影响方 式就是通过烟气量的变化。因此通过公式计算出烟气量的 变化,就可直接反映出锅炉燃烧对蒸汽温度的影响。
三、协调控制系统优化
• #4机组协调协调原来使用的压力偏差来进行协调控制,通 过对历史数据分析,可以看出实际控制的压力偏差较大, 导致实际速率远低于设定值,而且因为压力偏差大,实际 负荷达不到指令值,准确度较差。所以决定改用能量平衡 回路进行控制。 • 通过蒸汽压力得出的能量需求回路和汽包压力构成的热量 回路的偏差,得出的一个需求的压力信号,送入压力PID 与基本锅炉主控指令组成最终锅炉主控指令。其中积分的 TD时间为蓄热时间常数。
• 此外滑压的指令的微分与负荷指令的微分的和与负荷指令 一次调频值组成锅炉主控基本指令。 • 其中滑压指令的微分回来的作用就是我们通过调门扰动得 出的在阀门阶跃扰动得出在蓄热释放时的压力变化特性。 通过计算出蓄热时间常数,而通过微分作用就是在负荷变 化调门动作时超前将原本会增加或减少的压力补回,控制 主压力偏差。 • 负荷微分的作用就在于因为通过燃料扰动得出从燃料扰动 到负荷时间变化需要一个过程,而通过负荷的微分将需要 的燃料超前加入燃烧,避免蓄热释放后来不及提供热量导 致压力变化过大而形成偏差大和负荷跟不上指令。 • 此外为了加快负荷响应速度,在原来的汽机主控回来中, 做了下列修改,一是放大压力拉回死区,另外主要的在原 来的汽机主控指令中加入一个负荷的微分,微分的作用是 在当前速率加上一个0.4%的速率响应。

控制逻辑图说明Word版

控制逻辑图说明Word版
YES
运行
自动调节
1.锅炉联锁条件正常NO 1.报警(可保持)
2.燃烧机联锁条件正常2.锁定(主气阀关、后吹扫30秒(可设
),风门关到0位)
YES
运行
停机
主气阀关、风门关到0位
燃烧程序逻辑图:
锅炉启动
燃料选择
1、天燃气2、煤气(和天燃气程序相同)
燃烧启动
复位
天燃气检漏
1.鼓/引风机正常NO 1.报警(可保持)
2.锅炉联锁条件正常2.锁定
YES
风门开到大火位置(缓慢)
5秒(可设)后
燃烧机联锁条件
1.风压正常NO 1.报警(可保持)
2.燃气压力正常2.锁定(风门关到0位)
YES
前吹扫持续40秒(可设)
1.风门关到点火位置
YES
5秒后
1.点火变压器启动
2.点火阀(两个)开
点火时间持续10秒(可设),
10秒后点火变压器关
NO 1.报警(可保持)
3秒内点火火焰形成2.锁定(风门关到0位)
YES
NO 1.报警(可保持)
5秒内主火焰形成2.锁定(主气阀关、风门关到0位)

控制 逻辑

控制 逻辑

控制逻辑下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!控制逻辑是一种广泛应用于工程控制领域的重要理论工具。

启动调试期间系统、逻辑、控制修改管理制度

启动调试期间系统、逻辑、控制修改管理制度

系统、逻辑、控制修改管理制度1 范围为了使系统维护人员明确组态(系统、逻辑、控制修改)及画面修改工作的正常程序,确保电气和仪控系统的安全稳定运行,特制定本管理制度。

本制度明确了热燃煤发电机组工程试运期间因原设计的工艺系统图,控制逻辑图、控制接线图以及画面设计不合理或有差错时修改意见的提出、审批及实施方面的管理要求。

本制度适用于燃煤发电机组工程调试过程中系统、逻辑、控制修改工作的管理。

2 规范性引用文件《电力建设安全工作规程》《集团公司火电厂基本建设工程启动及验收管理办法(2006年版)》《集团公司火电厂基本建设工程启动调试管理办法(2006年版)》Q/GDBLIII-2007启动调试过程控制程序3 职责3.1 工程管理部负责建立机组试运期间工程师站和操作员站的管理细则,并监督落实。

3.2 试运电气和仪控专业组负责调试过程中系统图、逻辑图、控制接线图和画面修改工作的具体实施。

4 管理内容与要求4.1 控制系统组态及画面修改工作只能由编程工程师进行,其他任何人员不得以工程师以上级别登陆控制系统。

根据《工程师站管理制度》中的规定,编程工程师人员名单由电气和仪控专业组组长提出,经试运指挥部批准后予以公布,控制系统包括机组DCS、机组DEH、灰硫DCS、电气NCS及ECS、化水控制PLC、输煤程控PLC等。

4.2 机组在分系统调试及整套试运过程中,调试、设计等人员如发现原设计的工艺系统图,控制逻辑图、控制接线图设计不合理或有差错时应经过分析论证后,提出修改意见,并填写《调试过程中系统、逻辑、控制修改审批/验收单》,办理审批手续后方可实施。

4.3 有关保护的修改工作必须经试运组长批准后方可进行修改,其他任何人员无权要求编程工程师进行系统组态及画面的修改工作。

4.4 审批程序及修改签证:4.4.1 由修改意见提出人填写《调试过程中系统、逻辑、控制修改审批/验收单》。

4.4.2 提出人所在的专业组组长、实施人所在的专业组长审核签字,4.4.3 涉及到设计院提供的系统图和施工图,需由设计院现场工代签字确认。

逻辑说明coec

逻辑说明coec

逻辑说明coec空调系统控制逻辑说明风机开启时运行下列程序一次表冷CV1-C控制1.除湿模式:新风露点温度设定值(根据现场调试取值)高于一次表冷后温度。

通过PID调节2降温模式:非除湿模式,送风温度高于送风温度设定值,PID调节当冬季且降温模式时,一次表冷CV1-C关闭3防冻模式:当新风温度低于3摄氏度时,一次表冷阀此时开度强制为22%。

当新风温度返回到6摄氏度时,退出防冻模式。

二次表冷CV2-C控制1除湿模式:房间露点温度设定值(根据现场调试取值)高于一次表冷后温度。

通过PID调节2降温模式:非除湿模式,送风温度高于送风温度设定值,PID调节当冬季且降温模式时,一次表冷C2-C关闭3防冻模式:当新风温度低于3摄氏度且送风温度低于3摄氏度时,二次表冷阀此时开度强制为22%。

当新风温度返回到6摄氏度活送风温度返回到6摄氏度时时,退出防冻模式。

热水阀HV-C控制加热模式:热水阀只在冬季开启,当送风温度低于送风温度设定值时,通过PID调节。

电加热控制加热模式:送风温度低于送风温度设定值,此时分冬夏季冬季:先开热水阀。

达到给定时间不能满足送风温度,再开电加热1,达到给定时间不能满足送风温度,再开电加热2夏季:先开电加热1,达到给定时间不能满足送风温度,开电加热2 关闭:电加热2立刻关闭。

再过一段时间(给定值)关闭电加热1加湿器HUM-C控制加湿模式:室内湿度低于室内湿度设定值开启HUM-C,PID调节。

节能模块:降温模式时,加热模式必须关闭。

除湿模式时,加湿模式必须关闭。

变频器VSD-C控制送风静压和送风静压设定值PID调节算出,最低频率为25Hz新风阀OAD-C控制房间静压与房间静压设定值PID调节算出。

最小开度为30%风机关闭时,所有设备均关闭。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

中海油珠海天然气发电有限公司热电联产项目锅炉补给水处理系统控制逻辑说明1、控制系统概述系统中的控制对象主要是开关量,涉及到的控制对象除了开关阀以外,主要是泵设备的控制。

也就是说系统是一个以开关量控制为主的系统;所以本控制系统采用PLC控制系统完成电气和仪表部分的自动控制,同时可显示工艺过程中的主要监测指标以及系统运行状态。

2、主要控制回路2.1 超滤系统2.1.1 次氯酸钠计量泵和维护清洗水泵连锁;当工作计量泵故障时,自动启动备用泵,故障报警;当备用泵无法启动时,报警,延时3min停机。

次氯酸钠溶液箱设液位变送器,清洗水箱设液位变送器。

次氯酸钠溶液箱低液位报警。

次氯酸钠溶液箱低低液位,停泵.次氯酸钠溶液箱的高中低液位可以在上位机上设定(操作员级)。

清洗水箱充水至高液位。

2.1.2 清水箱(净水站)设液位变送器,高低液位报警;低于中液位,提示通知净水站启动清水箱前处理设备;高于中液位才能启动超滤变频升压泵、自清洗过滤器及超滤装置;低液位报警停超滤变频升压泵、自清洗过滤器及超滤装置;清水箱高液位报警,延时15min停前段处理设备;清水箱的高中低液位可以在上位机上设定(操作员级)。

2.1.3 超滤升压泵与超滤装置的对应关系为一一对应。

2.1.4 自清洗过滤器的反洗周期根据时间来设定,采用与超滤反洗同步进行,当超滤运行一段时间后,开始反洗时,关闭自清洗过滤器的自动产水阀,自清洗过滤器的第一个过滤头也同时开始反洗,三个过滤头的反洗时间与超滤的反洗时间设定相同,反洗同时结束后转入正常运行。

自清洗过滤器及超滤反洗时,超滤升压泵不停运,依靠变频控制进水流量(40~55m3/h)及压力(不低于3bar);(可在上位机上设定)自清洗过滤器的单个滤头的反洗时间可以在上位机上设定(管理员级)。

注意反洗的避让:1套超滤正在进行反洗或CEB时,若其他超滤装置制水时间达到设置值则继续保持制水状态,等正在反洗的超滤反洗结束进入运行状态后,待反洗的超滤才进入反洗。

2.1.5 超滤装置的控制是通过控制气动蝶阀的开/关、泵的启/停止来实现运行、反洗、备用等操作过程(见超滤系统状态表);超滤装置设置进出水差压变送器,高压时报警;当进出水压差高于正常压差+0.1MPa时报警,装置需进行化学清洗;超滤出水流量控制值可设定,由超滤升压泵调整(有最高限≤190m3/h,操作员级);超滤的运行时间、反洗各步骤的时间及气擦洗次数等可以在上位机上设定(管理员级);超滤的进出水压差报警及化学清洗报警的数值可以在上位机上设定(管理员级);2.1.6 超滤产水箱设液位计高低液位报警;低于中液位启动超滤变频升压泵,自清洗过滤器及超滤装置;低液位报警,低低液位停一级反渗透升压泵及一级反渗透装置;高于低液位才能启动超滤反洗水泵、一级反渗透升压泵及一级反渗透装置;高液位报警停超滤变频升压泵、自清洗过滤器及超滤装置;超滤水箱的液位可以在上位机上设定(管理员级)。

2.1.7 超滤装置产水浊度设高报警,高值设定值1NTU,当高于该值时报警2min后停机(管理员级)。

表1:超滤系统控制状态表:(“○”代表开;KKS码只标注一套,其他类同)2.2 一级反渗透系统2.2.1 阻垢剂溶液箱设磁翻板液位变送器,低位报警;阻垢剂计量泵与一级反渗透升压泵连锁;当工作计量泵故障时,自动启动备用泵,故障报警;当备用泵无法启动时,报警,延时3min停机;阻垢剂溶液箱的低液位可在上位机上设定(操作员级)。

2.1.2 还原剂溶液箱设磁翻板液位变送器,低位报警;还原剂计量泵与一级反渗透升压泵连锁;计量泵加药量可根据一级反渗透进水余氯表实行自动调节;当工作计量泵故障时,自动启动备用泵,故障报警;当备用泵无法启动时,报警,延时15S停机;还原剂溶液箱的低液位可以在上位机上设定;一级反渗透的进水的余氯与还原剂加药量连锁的值可以在上位机上设定(0.0~0.1mg/L范围)。

2.2.3 一级反渗透系统的启动、运行、冲洗、停机备用等过程均可由PLC实现自动控制(见下表);一级反渗透升压泵与一级反渗透装置的对应关系在上位机上可选择。

2.2.4一级反渗透产水电导表设置高位报警,当高于(50μs/cm)时报警;一级反渗透浓水流量设置低位报警,当浓水流量低(50m3/h)时报警,(延时15分钟)后浓水流量仍低(50m3/h)则停一级反渗透系统。

数值设定为管理员级。

2.2.5 一级反渗透高压泵应缓慢启动,以防止膜爱冲击。

泵进口装有低压保护开关,出口装有高压保护开关。

当供水量不足使高压泵入口的水压低于某一设定值(设定为0.05Mpa,就地),会自动发出信号停止高压泵运行,保护高压泵不在空转情况下工作;当系统因其它的原因或误操作,使高压泵的出口压力超过某设定值时(设定为1.8Mpa,就地),高压泵出口压力保护会自动切断高压泵供电,保护系统设备不受损害。

2.2.6 反渗透装置中进水压力、段间压力、浓水压力之间的连锁报警控制:当一段段间压差超过原始压差的15%时报警提示进行化学清洗;当一段段间压差超过原始压差的30%时报警并延时20秒停反渗透装置;当二段段间压差超过原始压差的15%时报警进行化学清洗;当二段段间压差超过原始压差的30%时报警并延时20秒停反渗透装置。

以上设定为管理员级2.2.7 反渗透装置设有自动冲洗功能。

当反渗透装置开始运行(用反渗透升压泵)或停止(用冲洗水泵)时,自动打开浓水排放阀和产水排放阀,冲洗一段时间(可设定,管理员级)后关闭浓水排放阀和产水排放阀,反渗透转为自动运行状态。

2.2.8 一级反渗透产水箱设液位变送器高低位报警;低于中液位启动一级反渗透升压泵,一级反渗透高压泵及一级反渗透装置;低低液位停二级反渗透高压泵及二级反渗透装置;高于中液位才能启动二级反渗透高压泵及二级反渗透装置;当反渗透强制停机时,若一级反渗透产水箱液位低于中液位,无法启动冲洗水泵时报警。

高高液位停一级反渗透升压泵及一级反渗透装置。

一级反渗透产水箱的高中低液位可以在上位机上设定。

2.2.9 一级反渗透总进水余氯与一级反渗透装置连锁,高位报警,高位设定值为0.08mg/l,当高于该值时报警,高高位设定值为0.1mg/l,当高于该值时延时15S停一级反渗透系统(可设定,管理员级);表2 一级反渗透装置状态表:(“○”代表开,KKS码只标注一套,其他类同)2.3 二级反渗透系统2.3.1碱溶液箱设磁翻板液位变送器,低位报警;碱计量泵和二级反渗透高压泵连锁,计量泵加药量可随pH值变化实行自动比例调节,pH值可在上位机上设定(管理员级);当工作计量泵故障时,自动启动备用泵;当备用泵无法启动时,报警并延时3min停机。

2.3.2 二级反渗透系统的启动、运行、冲洗、停机备用等过程均可由PLC实现自动控制(见下表);2.3.3 二级反渗透浓水流量设置低位报警,当浓水流量低15m3/h时报警,延时15分钟后浓水流量仍低15m3/h则停二级反渗透系统。

2.3.4 二级反渗透高压泵出口装有高压保护开关;当系统因其它的原因或误操作,使高压泵的出口压力超过某设定值时(设定为1.5Mpa,就地),高压泵出口压力保护会自动切断高压泵供电,保护系统设备不受损害。

2.3.5 二级反渗透装置中进水压力、段间压力、浓水压力之间的连锁报警控制:当一段段间压差超过原始压差的15%时报警提示进行化学清洗;当一段段间压差超过原始压差的30%时报警并延时20秒停反渗透装置;当二段段间压差超过原始压差的15%时报警进行化学清洗;当二段段间压差超过原始压差的30%时报警并延时20秒停反渗透装置。

2.3.6 二级反渗透装置设有自动冲洗功能,当反渗透装置开始运行(使用反渗透高压泵)或停止(使用冲洗水泵)时,自动打开浓水排放阀和产水排放阀,冲洗一段时间(可设定)后关闭浓水排放阀和产水排放阀,反渗透转为自动运行状态。

注意反洗的避让:1套反渗透正在进行冲洗时,若其他反渗透进入预停等待状态,等正在冲洗的反渗透冲洗结束进入运行状态后,待冲洗的反渗透才进入冲洗,2.3.7二级反渗透产水箱设液位变送器,高低位报警;低于中液位启动二级反渗透高压泵及二级反渗透装置;高于低液位才能启动冲洗水泵;低液位报警并停EDI升压泵及EDI装置;高于中液位才能启动EDI升压泵及EDI装置;高高液位报警停二级反渗透升压泵及二级反渗透装置;高中低液位可以在上位机上设定。

2.3.8 二级反渗透总进水pH设高低位报警;低位设定值为7.0,当低于该值时报警;高位设定值为9.0,当高于该值时报警;以上设定为管理员级2.3.9 二级反渗透产水硅表在上位机上显示数值,不做报警及其他连锁。

二级反渗透产水电导高位报警(5us/cm),可设定,管理员级。

2.3.10 一级反渗透和二级反渗透共用反渗透冲洗水泵当同时停机冲洗时,按一级、二级以及A、B、C顺序依次进行冲洗;当某一级反渗透冲洗过程中,另一级反渗透也发出了冲洗指令,需先按顺序冲洗完当前这一级反渗透,才会去冲洗另一级反渗透冲洗。

完毕后进入自动运行状态。

表3 二级反渗透装置状态表:(“○”代表开,KKS码只标注一套,其他类同)2.4 EDI装置的控制EDI装置的启动、运行、停机备用等过程均可由PLC实现自动控制,同时,EDI装置还设置一块就地控制柜。

在控制柜上可读出如电导率、流量、压力等有关工艺参数。

其浓水电导率、产水流量表、输出电流、输出电压、自动运行/停止信号、淡水室出水压力高、浓水室出水压力高、产水流量低、浓水流量低、浓排流量低等信号均远传至中心控制室,可在上位机上进行集中监控。

当装置由手动控制将所有的流量、压力设置完毕后,装置需要关闭,然后以自动方式重新启动。

EDI装置运行程序表②.表中各程序的时间设定现场确定。

EDI装置需要连锁的部分:EDI出口管路设置压力变送器,高位(正常产水出口压力+0.03MPa)时报警且延时10秒EDI装置停运;EDI产水管路设置电导率表,高位(0.15μs/cm)时报警;EDI产水管路设置流量表,低位(122m3/h)时报警且延时5分钟EDI转入停运;EDI浓水出口管路设置压力变送器,高位(正常浓水出口压力+0.03MPa)时报警且延时10秒EDI装置停运;EDI浓水排放管路设置流量表,低位(13m3/h)报警且延时5分钟EDI 转入停运。

2.4.1除盐水箱设液位变送器高低位报警;低于中液位启动EDI升压泵及EDI装置;低液位报警停除盐水泵1、2、3;高于中液位才能启动除盐水泵1、2、3;高液位报警停EDI升压泵及EDI装置;高中低液位可以在上位机上设定。

以上设定为操作员级。

设高位报警,高位设定值为20μg/L,当高于该值时报警2.4.2 EDI产水SiO2延时15S后,EDI转入停运。
