综合布线系统安装分项工程质量验收记录表(B)

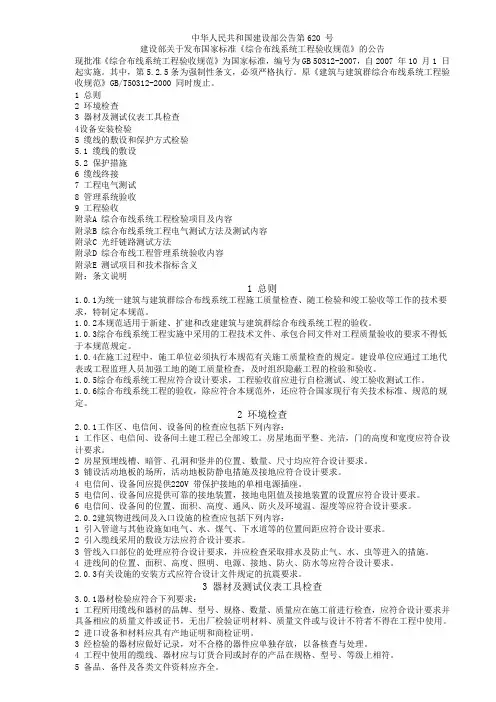

综合布线系统工程验收规范
中华人民共和国建设部公告第620 号建设部关于发布国家标准《综合布线系统工程验收规范》的公告现批准《综合布线系统工程验收规范》为国家标准，编号为GB 50312-2007，自2007 年10 月1 日起实施。
其中，第5.2.5条为强制性条文，必须严格执行。
原《建筑与建筑群综合布线系统工程验收规范》GB/T50312-2000 同时废止。
1 总则2 环境检查3 器材及测试仪表工具检查4设备安装检验5 缆线的敷设和保护方式检验5.1 缆线的敷设5.2 保护措施6 缆线终接7 工程电气测试8 管理系统验收9 工程验收附录A 综合布线系统工程检验项目及内容附录B 综合布线系统工程电气测试方法及测试内容附录C 光纤链路测试方法附录D 综合布线工程管理系统验收内容附录E 测试项目和技术指标含义附：条文说明1 总则1.0.1为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，特制定本规范。
1.0.2本规范适用于新建、扩建和改建建筑与建筑群综合布线系统工程的验收。
1.0.3综合布线系统工程实施中采用的工程技术文件、承包合同文件对工程质量验收的要求不得低于本规范规定。
1.0.4在施工过程中，施工单位必须执行本规范有关施工质量检查的规定。
建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和验收。
1.0.5综合布线系统工程应符合设计要求，工程验收前应进行自检测试、竣工验收测试工作。
1.0.6综合布线系统工程的验收，除应符合本规范外，还应符合国家现行有关技术标准、规范的规定。
2 环境检查2.0.1工作区、电信间、设备间的检查应包括下列内容：1 工作区、电信间、设备间土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应符合设计要求。
2 房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求。
3 铺设活动地板的场所，活动地板防静电措施及接地应符合设计要求。
综合布线各类验收表
综合布线各类验收表综合布线系统工程验收项目及内容阶段验收项目：土建施工情况验收内容：1.检查地面、墙面、门、电源插座及接地装置是否符合环境要求。
2.检查机房面积和预留孔洞的土建工艺。
3.检查施工电源和地板铺设情况。
阶段验收项目：器材检验验收内容：1.施工前检查器材。
2.检查型号、规格和数量。
3.进行电缆电气性能测试和光纤特性测试。
阶段验收项目：安全、防火要求验收内容：1.检查消防器材。
2.检查危险物的堆放和预留孔洞。
3.检查防火措施是否符合要求。
阶段验收项目：设备安装验收内容：1.检查规格、位置、质量。
2.检查配线部件及8位模块式通用插座。
3.检查安装位置是否正确。
阶段验收项目：电缆、光缆布放（楼内）验收内容：1.检查缆线的规格、路由、位置。
2.检查缆线暗埋和管道缆线的走向。
3.检查隧道缆线的安装位置、路由和土建设计是否符合工艺要求。
阶段验收项目：随工检验验收内容：随工检验施工前检查。
阶段验收项目：架空缆线验收内容：1.检查吊线规格、架设位置和装设规格。
2.检查吊线垂直度。
3.检查缆线规格、卡、挂间隔和引入是否符合工艺要求。
阶段验收项目：管道缆线验收内容：1.检查使用管孔孔径和缆线规格。
2.检查缆线走向和防护设施质量。
阶段验收项目：直埋缆线验收内容：1.检查缆线规格、敷设位置和埋设深度。
2.检查缆线的防护设施质量和回填土夯实质量。
阶段验收项目：隧道缆线验收内容：1.检查缆线规格、安装位置和路由。
2.检查土建设计是否符合工艺要求。
阶段验收项目：缆线终接验收内容：1.检查8位模块式通用插座、配线部位、光纤插座和各类跳线是否符合工艺要求。
2.进行电气性能测试和光纤特性测试。
阶段验收项目：系统测试验收内容：1.进行电气性能测试，包括衰减、长度和近端串扰。
2.进行光纤特性测试，包括衰减、长度和设计中特殊规定的测试内容。
阶段验收项目：工程总验收验收内容：1.检查竣工技术文件。
2.进行工程验收评价，包括衰减和长度。
综合布线系统性能检测分项工程质量验收记录表Ⅰ
8.0.2条的规定。
长度
衰减
近端串音（两段）
其他特殊规定的测试内容
2
光纤特性检测
连通性
衰减
长度
检测意见：
监理工程师签字：检测机构负责
日期：日期：
综合布线系统性能检测分项工程质量验收记录表（Ⅰ）
编号：表C.0.1-0903
单位（子单位）工程名称
子分部工程
综合布线系统
分项工程名称
系统性能检测
验收部位
施工单位
项目经理
施工执行标准名称及编号
分包单位
分包项目经理
检测项目（主控项目）
（执行本规范第9.3.4条的规定）
检测记录
备注
1
工程电气性能检测
连接图
《综合布线系统》质量验收标准
综合布线系统1 一般规定1.1 本章适用于智能建筑工程中综合布线子系统的工程安装、检测验收和竣工验收。
1.2 综合布线系统检测验收应采用专用测试仪器对系统的各条链路进行检测，评定系统的信号传输技术指标及工程质量。
1.3 综合布线工程施工前应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容和要求应符合现行国家标准《建筑与建筑群综合布线系统工程验收规范》GB/T50312中的有关规定。
1.4 采用专用计算机进行管理和维护工作的综合布线工程应按专项进行验收。
1.5 建筑群主干光纤在网络中支持的应用距离大于国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311中第3.0.5条所规定的传输距离时，应按光纤传输系统的要求进行检测和验收。
1.6设备材料的进场检测验收执行GB/T50312中的规定。
2 缆线敷设和终接的检测Ⅰ主控项目2.1 缆线的弯曲半径应符合下列规定：1. 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；2. 屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6-10倍；3. 主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4. 光缆的弯曲半径应至少为光缆外径的15倍。
2.2 电源线与综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求，按GB/T50312中的规定检测。
2.3 建筑物内电、光缆暗管敷设及与其他管线最小净距符合GB/T50312中的规定。
2.4 对绞电缆芯线终接应符合下列要求：1. 终接时，每对对绞线应保持扭绞状态，扭绞松开长度对于5类线不应大于13mm；2. 对绞线在与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接;在同一布线工程中两种连接方式不应混合使用；3. 卡入跳线架连接块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；4. 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准之一（T568A或T568B）进行端接，但必须与信息插座模块的线序排列使用同一种标准；3.屏蔽对绞电缆的屏蔽层与接插件终接处的屏蔽罩必须以可靠的360°圆周接触，接触长度不宜小于10mm。
综合布线系统性能检测分项工程质量验收记录
检查结论
项目专业
技术负责人：
年月日
验收结论
监理工程师：
（建设单位项目专业技术负责人）
年月日
郑州市重点建设工程质量监督中心监制
项目经理
项目技术
负 责 人
分包单位
/
分包单位
负 责 人
/
分包项目
经 理
/
序号
检验批部位、区段
施工单位检查评定结果
监理（建设）单位
验收结论
25
9层电线导管敷设
符合设计及规范要求
26
8层电线导管敷设
符合设计及规范要求
27
7层电线导管敷设
符合设计及规范要求
28
1层电线导管敷设
符合设计及规范要求
29
-2层电线导管敷设
符合设计及规范要求
23
11层电线导管敷设
符合设计及规范要求
24
10层电线导管敷设
符合设计及规范要求
检查结论
项目专业
技术负责人：
年月日
验收结论
监理工程师：
（建设单位项目专业技术负责人）
年月日
郑州市重点建设工程质量监督中心监制
综合布线系统电线导管敷设分项工程质量验收记录
工程名称
结构类型
框架
检验批数
29
施工单位
综合布线系统电线导管敷设分项工程质量验收记录
工程名称
结构类型
框架
检验批数
29
施工单位
项目经理
项目技术
负 责 人
分包单位
/
分包单位
负 责 人
/
分包项目
经 理
/
序号
SG-A144智能建筑综合布线系统安装分项工程质量验收记录表格模板
6
设备接地
接地端子标志
符合设计，标志齐全
7
信息插座的安装
防水、防尘、抗压符合设计
执行GB/T50312中第4.0.3条的规定
8
光缆芯线终端的安装连接标志
标志齐全、清晰
执行本规范第9.2.9条的规定
9
施工安全措施
有防护措施，人员经过培训
见说明
监理（建设）单位验收结果：
监理工程师：（签字）
（建设单位项目专业技术负责人）
年月日
施工单位检测结果：
施工单位（检测）负责人：（签字）
年月日
四川省建设厅制
SG—A144填写说明
一、此表由施工单位填写，监理单位组织验收，机房设备全检，其他可按《指南》建议划分验收批。
二、序号1、2、8为缆线连接，重点为色标，线号正确，工艺精确，接触良好，标识齐全并符合GB/T312相关条文，施工方应全检，单位抽查20﹪以上。
5、严禁观看已通电的光源、光纤、连续器和用光学仪器。
6、维修，线路整改只有在断开所有光源的情况下才能进行。
7、检测参照CECS182第9.2条。
安全检查重点如下：
1、施工单位应有安全措施，人员必须经过严格培训。
2、光纤使用过程中，不得检查其端头，若必经在光纤工作时检查的话，应戴具有红外线光波功能的防护眼镜。
3、光纤使用工作区域应卫生干净，光线充足，不能有食物、饮料、香烟。并应配备瓶子供装破碎的光纤屑。
4、施工人员应戴手套，眼镜，工作服，应对施工场地反复清扫，妥善处理光纤破碎屑，洗手和用胶带拍打衣服。
三、序号3、4、6、7为机房设备及信息插座安装，重点应检查平面、空间位置符合设计要求；安装牢固，可靠；各种接地保护与设计一致；插座应无论何种安装方式均应具有防水、防尘防压措施。
综合布线系统工程验收规范
中华人民共和国建设部公告第620 号建设部关于发布国家标准《综合布线系统工程验收规范》的公告现批准《综合布线系统工程验收规范》为国家标准，编号为GB 50312-2007，自2007 年10 月1 日起实施。
其中，第5.2。
5 条为强制性条文,必须严格执行。
原《建筑与建筑群综合布线系统工程验收规范》GB/T50312—2000 同时废止。
1 总则2 环境检查3 器材及测试仪表工具检查4 设备安装检验5 缆线的敷设和保护方式检验5.1 缆线的敷设5.2 保护措施6 缆线终接7 工程电气测试8 管理系统验收9 工程验收附录A 综合布线系统工程检验项目及内容附录B 综合布线系统工程电气测试方法及测试内容附录C 光纤链路测试方法附录D 综合布线工程管理系统验收内容附录E 测试项目和技术指标含义附:条文说明1 总则1.0。
1 为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，特制定本规范.1。
0.2 本规范适用于新建、扩建和改建建筑与建筑群综合布线系统工程的验收。
1.0.3 综合布线系统工程实施中采用的工程技术文件、承包合同文件对工程质量验收的要求不得低于本规范规定。
1.0。
4 在施工过程中，施工单位必须执行本规范有关施工质量检查的规定。
建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和验收。
1.0.5 综合布线系统工程应符合设计要求，工程验收前应进行自检测试、竣工验收测试工作。
1.0。
6 综合布线系统工程的验收，除应符合本规范外，还应符合国家现行有关技术标准、规范的规定.2 环境检查2。
0。
1 工作区、电信间、设备间的检查应包括下列内容:1 工作区、电信间、设备间土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应符合设计要求。
2 房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求.3 铺设活动地板的场所，活动地板防静电措施及接地应符合设计要求。
综合布线系统机房安装质量验收标准
弱电系统MDF、IDF综合布线系统机房安装质量验收标准一、综合布线工程特点综合布线系统是上海浦东国际机场扩建工程整个弱电系统的子系统之一，是一个完整的集成化通讯传输系统，系统主要接受单模光缆（零水峰）、多模光缆（OM3）及六类非屏蔽双绞线混合布线方式，连接机场的语音设备、数据设备、电子通讯设备及网络设备等，并使这些设备和外部相关系统连接，为机场语音、数据及多媒体应用供应好用、牢靠、灵敏、可扩展的介质通路，是机场各弱电及信息系统基础保障。
T2综合布线接受IBMACS综合布线系统产品。
水平线缆接受IBMACS六类低烟无卤双绞线，主干线接受低烟无卤万兆多模光缆和零水峰低烟无卤单模光缆。
T2综合布线包括主楼、连廊、长廊和停车库综合布线。
包括六个MDF：MDF-1、MDF-2、MDF-3、MDF-T、MDF-BSH、MDF-P、MDF-1负责长廊北段（1-38轴）区域综合布线，管理39个IDF（包括景观墙4个IDF），同时作为T2的电话总配线间，其他MDF的电话主干线缆汇聚到该机房；MDF-2负责长廊南段38-79轴区域综合布线，管理32个IDF；MDF-3负责主楼区域综合布线，管理25个IDF；MDF-T 负责连廊6.0m以上区域综合布线，管理22个IDF；MDF-BSH负责连廊6.0m以下区域综合布线，管理8个IDF；MDF-P负责停车库区域综合布线，管理16个IDF；共142个IDF共同管理28500多个RJ45信息及话音开关。
本工程干线线缆敷设：综合布线线缆在“GCS”电缆线槽内敷设，综合布线光缆在“GCS”光缆线槽内敷设，弱电各类线缆爱惜均参照EC60614标准，其中电气安装用BS四级导线管。
综合布线接受19英寸标准机柜落地安装。
本系统工程施工范围大，专业面广，工程界面困难，技术要求高，涉及其它系统多，所以要求施工单位在安装过程中统一协调，主动协作。
MDF样板机房为长廊00层S/T-55/56轴MDF2；IDF样板机房为长廊00层Q/R-78/79轴#B126。
弱电工程分项验收表
编号: 表C.0.1-0904 单位（子单位）工程名称 分项工程名称 施工单位 施工执行标准名称及编号 分包单位 检测项目（一般项目） （执行本规范第9.3.5条的规定） 综合布线管理系统： 中文平台管理软件 硬件设备图 1 楼层图 干线子系统及配线子系统配置 硬件设施工作状态 2 3 4 5 6 检测意见： 符合要求 符合要求 符合要求 系统性能检测 子分部工程 验收部位 项目经理 建筑电气工程施工质量验收规范 GB/T303-88 综合布线系统
分包项目经理 检查评定记录 符合要求 符合要求 符合要求 备注
经检测，符合建筑电气工程施工质量验收规范
GB/T303-88 规范验收要求。
监理工程师签字
Байду номын сангаас
检测机构负责人签字
（建设单位项目专业技术负责人） 日 期 日 期
工程安装质量观感质量验收记录
表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：施工单位：编号：001表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：五方对讲系统施工单位：_江苏巨楷科技发展有限公司_ 编号：002表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：有线电视系统施工单位：_江苏巨楷科技发展有限公司_ 编号：003表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：计算机网络施工单位：_江苏巨楷科技发展有限公司_ 编号：004表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：图书馆管理系统施工单位：_江苏巨楷科技发展有限公司_ 编号：005表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：LED大屏施工单位：_江苏巨楷科技发展有限公司_ 编号：006表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：多媒体会议系统施工单位：_江苏巨楷科技发展有限公司_ 编号：007表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：视频监控系统施工单位：_江苏巨楷科技发展有限公司_ 编号：008表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：电子巡更系统施工单位：_江苏巨楷科技发展有限公司_ 编号：009表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：一卡通系统施工单位：_江苏巨楷科技发展有限公司_ 编号：010表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：报警系统施工单位：_江苏巨楷科技发展有限公司_ 编号：011表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：综合布线系统施工单位：_江苏巨楷科技发展有限公司_ 编号：012表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：宿舍对讲系统施工单位：_江苏巨楷科技发展有限公司_ 编号：013表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：机房施工单位：_江苏巨楷科技发展有限公司_ 编号：014表B.0.4 工程安装质量及观感质量验收记录系统（工程）名称：投影机施工单位：_江苏巨楷科技发展有限公司_ 编号：015Welcome To Download !!!欢迎您的下载，资料仅供参考！。
分项(检验批)工程质量验收记录-综合布线-缆线的敷设和保护
1)对绞电缆在终接处，预留长度在工作区信息插座底盒内宜为30mm～60mm，电信间宜为0．5m～2．0m，设备间宜为3m～5m
2)光缆布放路由宜盘留，预留长度宜为3m～5m。光缆在配线柜处预留长度应为3m～5m，楼层配线箱处光纤预留长度应为1．0m～1．5m，配线箱终接时预留长度不应小于0．5m，光缆纤芯在配线模块处不做终接时，应保留光缆施工预留长度
4)直线布管每30m处、有1个转弯的管段长度超过20m时、有2个转弯长度不超过15m时、路由中反向(U型)弯曲的位置应设置过线盒；
5)暗管的转弯角度应大于90°。在布线路由上每根暗管的转弯角不得多于2个，并不应有S弯出现；
6)暗管管口应光滑，并应加有护口保护，管口伸出部位宜为25mm～50mm；
7)至楼层电信间暗管的管口应排列有序，应便于识别与布放缆线；
2 线槽采用机柜顶部安装时，线槽与机柜间应按厂家说明书或设计要求可靠连接，线槽连接板螺栓应紧固、无遗漏
3 走线架、线槽内敷设光缆时，对尾纤应用阻燃塑料设置专用槽道，尾纤槽道转角处应平滑、呈弧形;尾纤槽两侧壁应设置下线口，下线口应做平滑处理
4 光缆的尾纤部分应用软线绑扎
5 走线架吊架应垂直、整齐、牢固
1)金属管敷设在钢筋混凝土现浇楼板内时，导管的最大外径不宜大于楼板厚度的1／3；导管在墙体、楼板内敷设时，其保护层厚度不应小于30mm；
2)导管不应穿越机电设备基础；
3)预埋在墙体中间暗管的最大管外径不宜超过50mm，楼板中暗管的最大管外径不宜超过25mm，室外管道进入建筑物的最大管外径不宜超过100mm；
9 屏蔽电缆的屏蔽层端到端应保持完好的导通性，屏蔽层不应承载拉力
08050701综合布线系统调试检验批质量验收记录
《智能建筑工程验收规范》
GB 50339-2013
验收项目
设计要求及
规范规定
最小/实际
抽样数量
检查记录
检查结果
主
控
项
目
1
对绞电缆链路或信道和光纤链路或信道的检测
第8.0.5条
全/5957
共5957回路，全部检查，合格5957回路
√
一般项目
1
标签和标识检测、综合布线管理软件功能
第8.0.6条
全/5957
综合布线系编号：08050701
单位（子单位）
工程名称
分部（子分部）
工程名称
智能建筑/综合布线系统
分项工程名称
系统调试
施工单位
项目负责人
检验批容量
5957回路
分包单位
分包单位项目
负责人
检验批部位
施工依据
《智能建筑工程施工规范》
GB 50606-2010
共5957处，全部检查，合格5957处
100%
2
电子配线架管理软件
第8.0.7条
/
/
/
施工单位检查
结 果 评定
主控项目全部合格，一般项目满足规范
规定要求；检查评定合格专业工长：
项目专业质量检查员：
年 月 日
监理（建设）
单位验收结论
同意验收
专业监理工程师：
年 月 日
最新0901综合布线系统安装分项工程质量验收记录表(ⅰ
备注
1
缆线的弯曲半径
执行GB/T50312中第5.1.1条第五款规定。
2
预埋线槽和暗管的线缆敷设
执行GB/T50312中第5.1.2条规定。
3
电源线、综合布线系统缆线应分各布放
1.缆线间最小间距应符合设计要求
2.执行GB/T50312中第5.1.1条第六款的规定。
4
电、光缆暗管敷设及与其它管线最小净距
执行GB/T50312中第5.1.1条第六款的规定。
5
对绞电缆芯线终接
执行GB/T50312中第6.0.2条的规定。
6
光纤连接损耗值
执行GB/T50312中第6.0.3条第四款的规定。
7
架空、管道、直埋电、光缆敷设
执行GB/T50312中第5.1.5条的规定。
8
机柜、机架、配线架的安装
符合规定
执行GB/T50312第四节的规定。
0901综合布线系统安装分项工程质量验收记录表（Ⅰ）
综合布线系统安装分项工程质量验收记录表（Ⅰ）
编号：表C.0.1-0901
单位（子单位）工程名称
子分部工程
综合布线系统
分项工程名称
系统安装质量检测
验收部位
施工单位
项目经理
施工执行标准名称及编号
分包单位
分包项目经理
检测项目（主控项目）
（执行本规范第9.2.1～9.2.4条的规定）
色标一致
色谱组合
线序及排列
9
信息插座安装
安装位置
执行本规范9.2.4Байду номын сангаас的规定。
防水防尘
检测意见：
监理工程师签字：检测机构负责人签字：
GD-C5-721 分项工程质量验收记录(通用表)
（4）
（5）
（6）
（7）
施工单位 检查评定综
合结果
监理(建设) 单位验收综
合结论
GD-C5-721
项目专业技术负责人签名： 项目专业监理工程师(建设单位项目专业负责人)签名：
年月日 年月日
19
4
教学楼A1~4层
教学楼
项目技术负 责人
/
项目技术负 责人
施工单位检查 评定结果
监理（建设） 单位验收结论
GD-C5-71255-41
GD-C5-71255-42
GD-C5-71255-43
备注：1.与本分项包括的全部检验批所对应相关的下列文件资料均为真实、准确、齐全、有效、符合
共计检验批 要求：
梯架、托盘、槽盒和导
管安装
分项工程质量验收记录
GD-C5-721 0 0 1
单位(子单位)工程名称
分部/子分部 (或系统/子系统)
施工单位
*****************项目智能化Ⅱ标段
建筑智能化分部-综合布 线系统子分部
分项工程量
项目负责人
分包单位
/
项目负责人
检验批编号
检验批容量
检验批所在的施工部位
综合布线系统安装分项工程质量验收记录表
单位（子单位）工程名称
子分部工程
综合布线系统
分项工程名称
验收部位
施工单位
项目经理
施工执行标准名称及编号
分包单位
分包项目经理
检测项目（主控项目）
（执行本规范第9.2.1～9.2.4条的规定）
检测记录
备注
1
缆线的弯曲半径
符合要求
2
预埋线槽和暗管的线缆敷设
符合要求
3
电源线、综合布线系统缆线应分开布放
符合要求
4
电、光缆暗管敷设及与其它管线最小净距
符合要求
5
对绞电缆芯线终接
符合要求
6
光纤连接损耗值
7
架空、管道、直埋电、光缆敷设
符合要求
8
机柜、机架、配线架的安装
符合规定
色标一致
色谱组合
线序ቤተ መጻሕፍቲ ባይዱ排列
9
信息插座安装
安装位置
符合要求
防水防尘
符合要求
检测意见：
监理工程师签字： 施工单位负责人签字：
（建设单位项目专业技术负责人）
日期： 日期：
综合布线系统安装分项工程质量验收记录
建议措施：针对验收不合格或需要整改的分项工程，提出具体的整改措施和建议，以保障综合 布线系统的质量和稳定性。
存在问题：验收过程中发现部分线路存在连接不牢固、信号不稳定等 问题
整改建议：对存在问题的线路进行重新连接和测试，确保线路稳定可靠
PART FIVE
施工图纸是综合布线系统安装的依据，包括系统图、平面图和详细图等。 设计文件应明确说明布线系统的规模、设备配置、连接方式等信息。 施工图纸和设计文件应符合国家相关标准和规范。 验收时应核对施工图纸和设计文件，确保实际施工与设计一致。
安装记录：详细记录了每个分项工程的施工过程、材料使用和人员配备等情况。
验收结论：根据各项指标的检查结果，给出合格 或不合格的结论。
建议措施：针对存在的问题，提出相应的改进措 施和解决方案。
汇报人：XX
验收内容：线 缆、管槽、设 备安装等质量
检查
验收依据：合同、技术规 格书、施工图纸等
验收内容：布线系统的各 个分项工程
验收要求：符合国家或行 业标准、满足用户需求
验收流程：自检、初检、 终检
PART THREE
检查施工现场是否符合安全要求 检查安装环境是否满足设计要求 检查线缆路由是否合理、美观 检查安装材料是否符合质量标准
内容：验收记录的编写要求和格式 目的：确保验收记录的准确性和完整性 编写人员：项目经理或相关技术人员 审核人员：项目负责人或相关管理人员
PART SIX
验收合格：综合布线系统安装分项工程符合设计要求和施工规范，通过验收。
验收不合格：综合布线系统安装分项工程存在严重问题，不符合设计要求和施工规范，未通过 验收。
测试内容：包 括衰减、近端 串扰、传播时 延等指标的测
综合布线分项工程质量验收记录
施工单位 施工执行标准
名称及编号
表E.0.1-6 综合布线分项工程质量验收记录
方案
分项工程名称 综合布线安装
验收部位
建筑电气及综合 布线分项工程质
量验收记录
专业工长
项目经理
建筑物防雷工程施工与质量验收规范（GB50601-2010）
分包单位
分包项目经理
施工班组长
质量验收规范的规定（本规范相关条款）
年月日
Hale Waihona Puke 监理（建设） 单位验收结论
监理工程师 (建设单位项目专业技术负责人、防雷技术服务机构项目负责人)
年月日
施工单位检查 评定记录
防雷检测记录
监理（建设）单位验收记录
主 控 第9.1.1条第1款 项 和第9.1.1条第2款 目
穿管要求
第9.1.1条第3款
电线额定电压值
第9.1.2条第2款
最小净距
一 第9.1.2条第3款 般
项
目 第11.2.6条第3款
电线色标 电气测试
施工单位 检查评定结果
项目专业质量检查员
(综合布线)验收资料表格汇总.
目录电缆布线性能检测报告 (2)综合布线系统工程性能检测报告 (3)对搅电缆布线性能检测报告 (5)子系统检测记录 (6)智能建筑系统安装隐蔽工程检查验收记录 (7)通讯网络系统检测记录 (8)广播电视系统检测记录 (9)工程材料报审表 (10)材料进场检验记录表 (11)合格证贴条 (12)软件产品合格证及进场检验记录 (13)设备材料进场检验记录 (14)产品及设备系统合格证及进场检验记录 (15)综合布线材料进场检验报告 (16)电缆桥架安装和桥架内电缆敷设工程检验批质量验收记录表 (17)电线导管、电缆导管和线槽敷设工程检验批质量验收 (18)验收资料归档编号：C7—4—12—2 电缆布线性能检测报告共页第页检验单位：负责人：审核人: 检验人：归档编号：C7—4—12 综合布线系统工程性能检测报告委托日期：年月日检测编号：检测日期: 年月日至年月日发出日期：年月日建设单位：委托单位：工程名称:信息点数：光缆端口数量：电缆抽样比率：光缆抽样比率：系统类型：测试仪表型号：依据标准：测试仪鉴定证书号：共页第页电缆检测结果检测单位：负责人：审核人：检验人：光纤检测结果检测单位：负责人: 审核人：检验人:对搅电缆布线性能检测报告共页第页检验单位：负责人: 审核人：检验人：子系统检测记录归档编号:C7—2 智能建筑系统安装隐蔽工程检查验收记录系统名称：共页第页技术负责人: 质量检察员：施工员: 填表人:归档编号：C7-3—1 通讯网络系统检测记录委托日期：年月日编号:检测日期：年月日发出日期: 年月日委托单位：建设单位：设计单位：施工单位：工程名称：项目经理：分包单位：分包项目经理：委托人：监理工程师：共页第页行业主管部门(检验单位）：负责人：审核人：验收人：归档编号:C7—3—1 广播电视系统检测记录委托日期：年月日编号：检测日期：年月日发出日期: 年月日委托单位：建设单位：设计单位：施工单位：工程名称: 项目经理：分包单位：分包项目经理：委托人：监理工程师：共页第页行业主管部门（检验单位）:负责人: 审核人: 验收人：A9工程材料报审表工程名称：海洋钻井桩西前线综合楼装修工程编号：材料进场检验记录表鲁JJ-022□□□11山东省建设工程质量监督总站监制合格证贴条鲁JJ-022□□□12（合格证粘贴处）归档编号：C7-1-2 软件产品合格证及进场检验记录检验日期：年月日施工单位：建设单位：工程名称：软件名称: 第页共页13检验单位：负责人：审核人：检验人：归档编号：C7—1-2 设备材料进场检验记录检验日期：年月日施工单位：建设单位：工程名称：系统名称：第页共页14注：1．在检查结果栏，按实际情况在相应空格内打“√”,左列打“√”视为合格，右列打“√”视为不合格。
