GB50374-2006通信管道工程施工及验收要求规范(精)
通信管道工程施工及验收技术要求规范
项目经理培训教材通信管道工程施工及验收技术规范讲义通信管道工程施工及验收技术规范讲义1.概述（P1）通信管道工程施工及验收技术规范（以下简称规范），是新建通信管道工程施工中质量检验、随工检验和竣工验收等工作的技术依据。
并适用于通信管道的改建、扩建工程。
未列入本规范（YD5103-2003）的非常规标准（规格），应按工程设计图纸有关规定办理。
1.1常用通信管道类型目前常用通信管道按所用管材可分为三类：其中PVC-U 塑管管道用本地网通信管道，HIPE 硅芯管多用于长途通信光缆塑料管道工程。
光缆采用气吹法敷设。
1.2通信管道工程施工流程实用文档标准文案大全通信管道施工流程图1.3通信管道工程常用术语（1）水泥标号：通信管道工程常用水泥标号分三种：①P0.27.5（软练325＃）②P0.32.5（软练425＃）③P0.42.5（软练525＃）（2）混凝土标号：普通混凝土标号分为C10、C15、C20、C25、C30五种。
（每立方米配合比见附表）（3）水泥沙浆标号：分为M2.5、M5、M7.5、M10及素浆五种。
（每立方米配合比见附表）（4）标高：用水平仪测得的某点的标杆高度。
（相对于水准点）（5）高程：用水平仪测得的两点标高的差值。
（6）水准点：测量标高时选定的基准点。
（7）红线：城市道路规划所给各类地下管线的断面位置。
2．器材检验2.1一般规定2.1.1通信管道工程所用的器材规格、程式及质量应由施工单位在使用前进行严格检验。
发现质量问题应及时处理。
2.1.2凡有出厂证明的器材，经检验发现问题时，应做质量技术鉴定后处理；凡无出厂证明的器材，禁止在工程中使用。
严禁使用质量不合格或不符合设计要求的器材。
2.2通信管道工程主要器材2.2.1通信管道工程中水泥预制品主要有水泥管块、通道盖板、手孔盖板、人孔上覆等。
水泥预制品生产前，须按水泥类别、标号及混凝土标号做至少一组（三块）混凝土试块。
2.3塑料管材管道工程中塑料管材的质量、规格、型号应符合设计文件的规定。

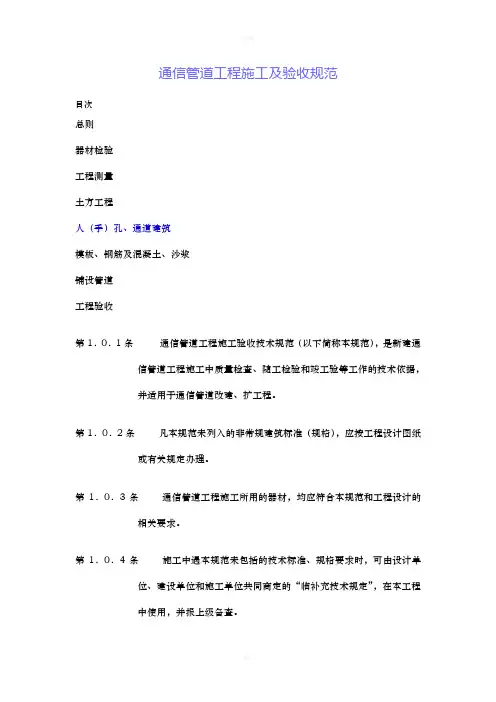

通信管道工程施工及验收规范
通信管道工程施工及验收规范目次总则器材检验工程测量土方工程人（手）孔、通道建筑模板、钢筋及混凝土、沙浆铺设管道工程验收第1．0．1条通信管道工程施工验收技术规范（以下简称本规范），是新建通信管道工程施工中质量检查、随工检验和竣工验等工作的技术依据，并适用于通信管道改建、扩工程。
第1．0．2条凡本规范未列入的非常规建筑标准（规格），应按工程设计图纸或有关规定办理。
第1．0．3条通信管道工程施工所用的器材，均应符合本规范和工程设计的相关要求。
第1．0．4条施工中遇本规范未包括的技术标准、规格要求时，可由设计单位、建设单位和施工单位共同商定的“临补充技术规定”，在本工程中使用，并报上级备查。
第1．0．5条在施工中，施工单位必须严格执行本规范，确保工程质量；建设单位通过随工检验人员，进行严格的隐蔽工程检验、签证及工程质量检查等工作。
第1．0．6条通信管道工程的竣工验收工作，应按工程验收的法定程序进行；其竣工验收的内容和要示，应按本规范的规定执行；工程质量等级评定接有关规定办理。
随工检验和竣工验收中，发现不符合本规范或有关规定的工作内容，凡由施工单位造成的，应由施工单位负责返修至合格。
第1．0．7条各施工单位制定通信管道施工操作规程，应贯彻本规范的要求，不得与本规范的规定相抵触。
第1．0．8条本规范的解释与修改权属邮电部。
第一节一般规定第2．1．1条通信管道工程所用的器材规格、程式及质量、应由施工单位在使用之前进行检验，发现问题应及时处理。
第2．1．2条凡有出厂证明的器材，经检验发现问题时，应做质量技术鉴定后处理；凡无出厂证明的器材，应按本规范的规定进行检验。
第2．1．3条通信管道工程施工，严禁使用质量不合格的器材。
第二节水泥及水泥制品第2．2．1条各种标号的水泥应符合国家规定的产品质量标准。
工程施工中不得使用过期的水泥，严禁使用受潮变质的水泥。
第2．2．2条水泥凡无产品出厂证明或无标记的，以及储存时间超过三个月，或有变质迹象的，使用前均应进行试验鉴定，依据鉴定情况确定使用方案或另行更换。
通信管道工程施工及验收技术规范
通信管道工程施工及验收技术规范通信管道工程施工及验收技术规范目录1.器材检验 (1)1.1塑料管材 (1)1.2钢材、钢管与铁件 (1)1.3手孔盖板 (2)2.手孔建筑 (2)2.1一般规定 (2)2.2移动使用的手孔通用图 (5)3.钢筋及混凝土、砂浆 (12)3.1钢筋加工 (12)3.2混凝土浇筑 (13)3.3水泥砂浆 (13)4.铺设管道 (13)4.1地基 (13)4.2基础 (15)4.3管道铺设 (19)1.器材检验1.1塑料管材1.1.1塑料管的材质、规格、型号应符合设计文件的规定，管材必须是移动定点厂家采购的合格产品。
1.1.2管材的管身及管口不得变形，接续配件齐全有效，承插管的承口内径应与插口外径吻合。
1.1.3移动通信管道工程中采用的塑料管材主要有：1.Ф102HDPE管（壁厚4.5mm）2.Ф50HDPE管（壁厚4.5mm）3.Ф27/32LDPE子管4.Ф24/28LDPE子管5.Ф33/40HDPE硅芯塑料管6.方型栅格管（6孔）1.1.4各种规格、型号的塑料管施工时严禁使用变形、变质的材料。
典型图例：管材到货需仔细核对生产厂家和产品规格。
管材厂1.2钢材、钢管与铁件1.2.1钢材的材质、规格、型号应符合设计文件的规定，不得有锈片剥落或严重锈蚀。
1.2.2移动通信管道工程中一般采用的钢管材料为Ф110镀锌钢管（壁厚3.5mm）。
管孔内壁应光滑、无节疤、无裂缝。
1.2.3钢管的管身及管口不得变形，接续配件齐全有效，套管的承口内径应与插口外径吻合。
1.2.4各种铁件的材质、规格及防锈处理等均应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。
铁件的防锈处理和镀锌层应均匀完整、表面光洁、无脱落、无气泡等缺陷。
1.3手孔盖板1.3.1 SSK手孔盖板使用复合材料窨井盖普通型400*500（SSK）1.3.2 SK1手孔在车道、人行道上时使用复合材料窨井盖普通型470*860（SK1）；在绿化带中时可以使用SK1水泥井盖510*900(盖)。
GB50374_2006通信管道工程施工及验收规范方案
中华人民共和国国家标准通信管道工程施工及验收规范Code of construction and acceptance for communication conduit engineeringGB50374-2006主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期：2 0 0 7年5月1日中国计划出版社2007北京中华人民共和国建设部公告第523号建设部关于发布国家标准《通信管道工程施工及验收规范》的公告现批准《通信管道工程施工及验收规范》为国家标准，编号为GB50374-2006，自2007年5月1日起实施。
其中，第4.1.1、4.1.2、4.1.3、4.1.5、4.1.8、4.1.9、4.1.10、4.1.11(1、2、4、5、6)、4.1.12、4.1.13条(款)为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二oO六年十二月十一日前言本规范是根据建设部建标[2004]67号文件“关于印发《二oO四年工程建设国家标准制定、修订计划》的通知”要求，由信息产业部综合规划司负责组织成立了规范编制组，在参考目前国内有关标准和收集有关工程通信管道及材料的使用情况，并广泛征求各方意见后制定的。
本规范主要对通信系统工程的通信管道施工及验收作出规定和要求，共分8章及6个附录。
主要技术内容包括：总则，器材检验，工程测量，土方工程，模板、钢筋及混凝土、砂浆，人(手)孔、通道建筑，铺设管道，工程验收。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，由信息产业部负责日常管理，由中讯邮电咨询设计院(原信息产业部邮电设计院)负责具体技术内容的解释。
本规范在执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议反馈给中讯邮电咨询设计院(地址：河南省郑州市互助路1号，邮编：450007)，以供今后修订时参考。
通信管道工程施工及验收技术规范(精)
工程验收
随工检验、隐蔽工程签证及竣工验收内容表 表8.2.6 项目 内容 检验方式
管道地基
1、沟底夯实、抄平质量； 2、地基高程、坡度； 3、土壤情况。
1、基础位置、高程、规格； 2、基础混凝土标号及质量； 3、设计特殊规定的处理、进入人（手）孔段加筋 处理； 4、障碍物处理情况。
随工检验
管道基础
1
导言
通信管道工程施工及验收技术规范，是新建
通信管道工程施工中质量检查、随工检验和竣工
验收等工作的技术依据，并适用于通信管道的改 建、扩建工程。 各施工单位制定通信管道施工操作规范，应贯彻 本规范的要求。不得与本规范的规定相抵触。
2
器材检验_一般规定
通信管道工程所用的器材规格、程式及质量，应由施
四、砂中不得含有树叶、草根、木屑等杂物。
8
器材检验_建筑材料
通信管道工程中用特细砂配置混凝土，应按附录四
规定执行。
通信管道工程用水，应使用可供饮用的水，不得使 用工业废水及含有硫化物的泉水；施工时如发现水质可 疑，应取样送有关部门进行化验、鉴定后再确定可否使 用。
9
间距表
通信管道最小埋深表 表7.3.21
其他管线类别 给水管 直径≤300毫米 直径300～500毫米 直径＞500毫米 排水管 热力管 煤气管 压力＜294.20kpa(3kg/cm2) 压力=294.20～ 784.55kpa(3~8kg/cm2) 电力电缆 35KV以下 最小水平净距（米） 0.5 1.0 1.5 1.0 1.0 1.0 2.0 0.5 0.5 0.15 0.25 0.30 最小垂直净距（米） 0.15
35KV以上
2.0
11
工程验收
竣工技术资料
通信管道工程施工及验收技术规范标准
通讯管道工程施工及查收技术规范标准.通讯管道工程施工及查收技术规讲义1.概括（ P1）通讯管道工程施工及查收技术规（以下简称规），是新建通讯管道工程施工中质量查验、随工查验和完工查收等工作的技术依照。
并合用于通讯管道的改建、扩建工程。
未列入本规（ YD5103-2003）的特别规标准（规格），应按工程设计图纸有关规定办理。
1.1 常用通讯管道种类当前常用通讯管道按所用管材可分为三类：有缝钢管钢管管道无缝钢管PVC 硬塑管聚氯乙烯塑管道（ PVC-U 塑管）PVC 双壁涟漪管通讯管道塑料管管道高密度聚氯乙烯硅芯塑管（ HIPE 硅芯管）干打 3孔水泥管管道（灰管）干打 4孔干打 6孔此中 PVC-U塑管管道用当地网通讯管道，HIPE 硅芯管多用于长途通讯光缆塑料管道工程。
光缆采纳气吹法敷设。
1.2 通讯管道工程施工流程通讯管道工程施工及查收技术规范标准.通讯管道施工流程图包封铺管回填清运余土丈量开沟沟底抄平基础铺砂路面恢复砌孔现浇上覆拆模安装人孔口圈安装手孔口圈完工报验管孔试通. . .2 / 211.3 通讯管道工程常用术语（1）水泥标号：通讯管道工程常用水泥标号分三种：① P0.27.5 （软练 325＃）② P0.32.5 （软练 425＃）③ P0.42.5 （软练 525＃）（2）混凝土标号：一般混凝土标号分为C10、 C15、 C20、 C25、 C30五种。
（每立方米配合比见附表）（3）水泥沙浆标号：分为、 M5、、 M10 及素浆五种。
（每立方米配合比见附表）（4）标高：用水平仪测得的某点的标杆高度。
（有关于水平点）（5）高程：用水平仪测得的两点标高的差值。
（6）水平点：丈量标高时选定的基准点。
（7）红线：城市道路规划所给各种地下管线的断面地点。
2．器械查验2.1 一般规定通讯管道工程所用的器械规格、程式及质量应由施工单位在使用行进行严格查验。
发现质量问题应实时办理。
凡有出厂证明的器械，经查验发现问题时，应做质量技术判定后办理；凡无出厂证明的器械，禁止在工程中使用。
通信管道工程施工标准及检查验收技术规范
通信管道工程施工标准及验收技术规范一器材检验一．水泥及水泥制品（1）各种标号的水泥应符合国家规定的质量标准;工程施工中不得使用过期的水泥;严禁使用受潮变质的水泥..（2）水泥凡无产品出产证明或无标记的以及存储时间超过三个月或有变质迹象的;使用前;均应进行试验签订;依据签订情况确定使用方案或另行更换..（3）钢材的材质、规格、型号应符合设计文件的规定;不得有锈片剥落或严重锈蚀..（4）管材的材质、规格、型号应符合设计文件规定;管的内径负偏差应不大于1毫米;管孔的内壁应光滑无节疤、无裂缝..（5）各种管材的管身及管口不得变形;接续配件齐全有效;承插管的承口内径应与插口外径吻合..（6）各种铁件的材质规格及防锈处理等均应符合质量标准;不得有歪斜、扭曲|、飞刺、断裂或破损;铁件的防锈处理和—曾均完整;表面光洁;无脱落、无气泡等缺陷..（7）人手孔铁盖装置包括外内盖口圈的规格应符合标准图的规定;铁盖与口圈应吻合;盖合后应平稳、不翘动;铁盖的外缘与口圈的内缘间隙应大于3mm;铁盖与口圈盖合后;铁盖边缘应高于口圈1—3毫米..（8）人手孔内装设的铁支架及电缆托板应用铸钢或型钢制成;不得用铸铁制造..（9）人手孔内设置的拉力环拉缆环;应用φ16普通碳素钢制造;全部做镀锌处理;不应有裂纹、节瘤、锻接等缺陷..（10）通信管道工程用的石料;应符合下列规定;石料中不得有树叶、草根、木屑等杂物..（11）通信管道工程用水;应使用可供饮用的水;不得使用工业废污水及含有硫化物的泉水..二工程测量（1）施工前必须依据设计图纸和现有交底的控制据点进行通信管道及人手孔位置的复测;并按施工需要应钉设据点..复测钉设的桩板应符合下列规定：⑴自人手孔中心3—5米处开始;沿管线每隔20—25米宜设一桩板..⑵桩点设置应牢固;顶部宜与地面平齐..三土方工程1．通信管道施工中;遇到不稳定土壤或有腐蚀性的土壤时;施工单位及时提出;待有关单位处理后可继续施工..2．挖掘洞坑如发现埋藏物特别是文物古墓等必须立即停止施工;并负责保护现场;与有关部门联系妥善解决后;方可继续施工..3．通信管道工程施工现场堆土;应符合下列要求：⑴开凿的路面及挖出的石块等应与泥土分别堆置..⑵堆土高度不宜超过1.5米..⑶土堆的坡脚边应距沟坑边40厘米以上..⑷挖掘通信管道时沟坑严禁在有积水的情况下作业;必须将水排故后进行挖掘工作..⑸施工中室外最低气温在零下5℃;对所挖的沟坑底部应采取有效的防冻措施..回填土（12）回填土前;应先清除沟坑内遗留的木料、草帘、纸带等杂物;沟坑内有积水和淤泥;必须排除后方可进行回填土..（13）管道顶部30厘米以内及靠近管道两侧的回填土内不应含有大于5厘米的砾石;碎砖等坚硬物..（14）管道两侧应同时进行回填土;每回填土15厘米厚;用木夯排夯两遍..（15）管道顶部30厘米以上;每回填土30厘米;应用木夯排夯三遍;直致回填夯实与原地表平齐..（16）通信管道工程挖明沟穿越道路的回填土;应符合下列要求：⑴在市内主干道路的回土夯实应与路面平齐..⑵市内一般道路的回土夯实应高出路面5—10厘米;在郊区大地上回填土可高出地面15—20厘米..四人孔手孔道路建筑（1）砖、混凝土、砌块以下简称砌块砌体强墙面应平整、美观..不应出现竖向通缝、转砌体、砂浆饱和度应不低于80%..砖缝宽度应为8—12毫米;同一砖缝的宽度应一致..（2）设计规定抹面的砌体应将墙面清扫干净;抹面应平整、压光不空鼓墙角不得歪斜..（3）穿钉的规格位置应符合设计规定;穿钉与墙体应保持垂直..（4）上下穿钉应在同一垂直线上;允许垂直偏差不大于5毫米;间距偏差应小于10毫米.. （5）穿钉露出墙面应适度;应为50—70毫米;露出部分应先砂浆等附着物穿钉螺母应齐全有效..（6）穿钉安装必须牢固..（7）拉力环的位置安装应符合设计规定;一般情况下;应与管道底保持200毫米以上的间距.. （8）露出墙面部分应为80—100毫米..（9）安装必须牢固..（10）管道进入人手孔通道窗口的位置应符合设计规定允许偏差不大于10毫米;管道端边到墙体面应是圆弧状的喇叭口;人手孔通道内的窗口应堵抹严密;不得浮塞;外观整齐;表面平光;管道窗口外侧应填充密实;不得浮塞;表面整齐..（11）（12）人手孔口圈;顶部高程应符合设计规定;允许偏差应不大于20毫米..（13）人孔口圈与上覆之间宜砌不小于200毫米的口腔俗称中脖子..人孔口腔应与上覆预留洞口形成同心圆的圆茼状;口腔内外应抹面;口腔与上覆搭接处应抹八字;八字抹角应严密贴实;不空鼓;表面光滑..无欠茬、无飞刺、无断裂..五铺设管道（1）各种引上管引入人手孔通道时;管口不应凸出墙面;应终止在墙体内30—50毫米;并应封堵严密;抹出喇叭口..（2）塑料管通信管道宜采用硬质塑料管;如：聚氯乙烯管;其铺设方法;组群方式、接续方式;均应符合设计规定..（3）塑料管的接续应采用承插法或双插法等..（4）各种管道引入人手孔;其管顶距人手孔通道上覆沟盖底面应不小于300毫米;管底距人手孔通道基础面应不小于400毫米..（5）引上管引入人手孔及通道时;应在管道引入窗口以外的墙上;不得于管道叠置;引上管进入人手孔通道宜在上覆沟盖下200到400毫米范围以内..（6）采用承插法接续塑料管;其承插部分可涂黏合剂;涂抹黏合剂应在距直管管口10毫米处向管身涂抹;涂抹承插长度的近三分之二..（7）塑料管的主群管间隙宜为10—15毫米;接续管头必须错开;每隔2—3米可设衬垫物支撑;并保证管群的整体形状统一;直至进入窗口部分;其形状仍应一致..。
点击浏览该文件通信管道工程施工及验收技术规范
点击浏览该文件通信管道工程施工及验收技术规范1. 引言本文档旨在规范通信管道工程的施工和验收技术要求，以确保工程质量和安全。
通信管道工程的施工和验收是保障通信系统正常运行的重要环节，必须严格遵守本规范的各项要求。
2. 施工技术规范2.1 管道选材与设计要求1.通信管道选材应符合国家相关标准，具备耐腐蚀、抗压能力和良好的导电性。
2.管道设计应满足通信系统的传输容量和性能要求，并考虑未来扩展需求。
2.2 施工工艺流程1.施工前应制定详细的施工方案和施工计划，包括施工工艺流程、质量控制和安全管理措施。
2.施工过程中应使用合适的施工设备和工具，保证施工质量和安全。
2.3 施工质量控制1.施工过程中需要进行材料检验，包括管道材料的规格、质量和数量。
2.管道安装要遵循正确的工艺，包括管道连接、密封和防腐处理。
2.4 安全管理要求1.施工现场应设置必要的安全警示标志和安全设施，确保工人的安全。
2.所有施工人员应接受必要的安全培训和证书考核。
3. 验收技术规范3.1 验收前准备工作1.验收前需对通信管道工程进行详细检查，确保施工完备。
2.验收前应制定详细的验收计划和验收标准，包括工程的技术要求和性能指标。
3.2 验收测试与测量1.验收测试包括对通信管道电阻、电缆布线、信号传输等性能进行测试和测量。
2.测量工具和设备应符合国家标准，并进行校准和检验。
3.3 问题处理与整改1.如果在验收过程中发现问题，应及时记录并采取相应整改措施。
2.验收不合格的问题需要经过整改后重新进行验收。
3.4 验收报告和资料整理1.验收结束后需编写详细的验收报告，包括工程的施工情况、测试数据和问题整改情况。
2.全部验收资料应进行整理和归档，以备后续参考和管理。
4. 结论本文档详细介绍了通信管道工程的施工和验收技术规范，包括施工过程中的各项要求和验收测试方法。
遵守本规范的要求，可保证通信系统的工程质量和安全性。
线路施工工艺标准
线路施工工艺标准7。
1管道施工7。
1。
1管道施工的原则小区管道施工应符合现行国家标准《通信管道工程施工及验收规范》（GB 50374-2006）的有关规定，管道路由（位置)合理，距离最短,小区内管道一般为1孔，小区接入管道可规划2孔,管道建筑形式宜采用塑料管道。
住宅小区及商住楼等建筑红线内的管道施工应符合信息产业部、建设部联合下发的《关于进一步规范住宅小区及商住楼通信管线及通信设施建设的通知》（信部联规[2007]24号)要求。
管道深度(管顶至路面）:(1）绿化带、草坪≥50cm;（2）一般路面≥70cm。
管道宽度：便于放管施工操作.材料质量：指定厂家或甲供材,质量符合标准（管材无变形及其他明显缺陷)。
7。
1。
2管道施工注意事项在绿化上开挖应把草皮放置阴凉处，沟槽开挖不宜过宽、建筑垃圾不得乱堆乱放，应做到及时开挖及时恢复，绿化要及时浇水保养。
水泥路面开挖时必须先用切割机切开缝再破路面且不宜过宽。
管道敷设后及时夯实、修复、现场清理干净。
车行道一定要注意混凝土标号达到要求。
共用管道要注意走线位置，及时回复原状。
尤其是槽式管道。
遇到障碍造成管道埋深不够时，可采取水泥包封、钢管敷设等特殊处理措施。
现场材料尽量堆放在较为隐蔽、不妨碍交通、通行的地方。
材料堆放有序、整齐。
7。
1。
3小区及商住楼建筑地下通信管道建设要求1)、地下通信管道应纳入住宅小区及商住楼整体地下设施管线的规划，应与住宅小区及商住楼道路同步建设,并应符合下列规定：1 地下通信管道在穿越道路、小桥等地段时，应采用预埋敷设方式。
2 地下通信管道应与信息提供商主干管道、交接箱引上管相衔接.3 地下通信管道的路由宜以通信业务接入点为中心向外辐射,应选择在人行道、人行道旁绿化带及车行道下。
4 地下通信管道应与高压电力管、热力管、燃气管保持安全的距离，并宜靠近通信业务量较大的道路一侧。
5 通信管道不应选在易受到强烈振动的地段。
2）、地下通信管道的管孔数应按远期光缆条数、规格和管群组合类型及备用孔数确定。
通信管道工程施工标准及检查验收技术规范
通信管道工程施工标准及验收技术规范一器材检验一．水泥及水泥制品（1）各种标号的水泥应符合国家规定的质量标准，工程施工中不得使用过期的水泥，严禁使用受潮变质的水泥.（2）水泥凡无产品出产证明或无标记的以及存储时间超过三个月或有变质迹象的，使用前，均应进行试验签订,依据签订情况确定使用方案或另行更换。
（3）钢材的材质、规格、型号应符合设计文件的规定，不得有锈片剥落或严重锈蚀。
（4）管材的材质、规格、型号应符合设计文件规定，管的内径负偏差应不大于1毫米,管孔的内壁应光滑无节疤、无裂缝.（5）各种管材的管身及管口不得变形，接续配件齐全有效，承插管的承口内径应与插口外径吻合。
（6）各种铁件的材质规格及防锈处理等均应符合质量标准，不得有歪斜、扭曲|、飞刺、断裂或破损，铁件的防锈处理和-曾均完整，表面光洁,无脱落、无气泡等缺陷。
（7）人(手）孔铁盖装置(包括外内盖口圈的规格应符合标准图的规定，铁盖与口圈应吻合，盖合后应平稳、不翘动，铁盖的外缘与口圈的内缘间隙应大于3mm，铁盖与口圈盖合后,铁盖边缘应高于口圈1—3毫米。
（8）人（手）孔内装设的铁支架及电缆托板应用铸钢或型钢制成，不得用铸铁制造。
（9）人（手）孔内设置的拉力环（拉缆）环，应用φ16普通碳素钢制造，全部做镀锌处理，不应有裂纹、节瘤、锻接等缺陷.（10）通信管道工程用的石料，应符合下列规定，石料中不得有树叶、草根、木屑等杂物。
（11）通信管道工程用水，应使用可供饮用的水，不得使用工业废污水及含有硫化物的泉水。
二工程测量（1）施工前必须依据设计图纸和现有交底的控制据点进行通信管道及人(手）孔位置的复测,并按施工需要应钉设据点。
复测钉设的桩板应符合下列规定：⑴自人(手)孔中心3—5米处开始，沿管线每隔20—25米宜设一桩（板）。
⑵桩点设置应牢固，顶部宜与地面平齐。
三土方工程1．通信管道施工中，遇到不稳定土壤或有腐蚀性的土壤时，施工单位及时提出,待有关单位处理后可继续施工。
通信管道的工程施工及验收技术要求规范
项目经理培训教材通信管道工程施工及验收技术规范讲义通信管道工程施工及验收技术规范讲义1.概述（P1）通信管道工程施工及验收技术规范（以下简称规范），是新建通信管道工程施工中质量检验、随工检验和竣工验收等工作的技术依据。
并适用于通信管道的改建、扩建工程。
未列入本规范（YD5103-2003）的非常规标准（规格），应按工程设计图纸有关规定办理。
1.1常用通信管道类型目前常用通信管道按所用管材可分为三类：其中PVC-U 塑管管道用本地网通信管道，HIPE 硅芯管多用于长途通信光缆塑料管道工程。
光缆采用气吹法敷设。
1.2通信管道工程施工流程实用标准文案精彩文档通信管道施工流程图1.3通信管道工程常用术语（1）水泥标号：通信管道工程常用水泥标号分三种：①P0.27.5（软练325＃）②P0.32.5（软练425＃）③P0.42.5（软练525＃）（2）混凝土标号：普通混凝土标号分为C10、C15、C20、C25、C30五种。
（每立方米配合比见附表）（3）水泥沙浆标号：分为M2.5、M5、M7.5、M10及素浆五种。
（每立方米配合比见附表）（4）标高：用水平仪测得的某点的标杆高度。
（相对于水准点）（5）高程：用水平仪测得的两点标高的差值。
（6）水准点：测量标高时选定的基准点。
（7）红线：城市道路规划所给各类地下管线的断面位置。
2．器材检验2.1一般规定2.1.1通信管道工程所用的器材规格、程式及质量应由施工单位在使用前进行严格检验。
发现质量问题应及时处理。
2.1.2凡有出厂证明的器材，经检验发现问题时，应做质量技术鉴定后处理；凡无出厂证明的器材，禁止在工程中使用。
严禁使用质量不合格或不符合设计要求的器材。
2.2通信管道工程主要器材2.2.1通信管道工程中水泥预制品主要有水泥管块、通道盖板、手孔盖板、人孔上覆等。
水泥预制品生产前，须按水泥类别、标号及混凝土标号做至少一组（三块）混凝土试块。
2.3塑料管材管道工程中塑料管材的质量、规格、型号应符合设计文件的规定。
通信管道工程施工及验收规范
通信管道工程施工及验收规范目次总则器材检验工程测量土方工程人（手）孔、通道建筑模板、钢筋及混凝土、沙浆铺设管道工程验收第1．0．1条通信管道工程施工验收技术规范（以下简称本规范），是新建通信管道工程施工中质量检查、随工检验和竣工验等工作的技术依据，并适用于通信管道改建、扩工程。
第1．0．2条凡本规范未列入的非常规建筑标准（规格），应按工程设计图纸或有关规定办理。
第1．0．3条通信管道工程施工所用的器材，均应符合本规范和工程设计的相关要求。
第1．0．4条施工中遇本规范未包括的技术标准、规格要求时，可由设计单位、建设单位和施工单位共同商定的“临补充技术规定”，在本工程中使用，并报上级备查。
第1．0．5条在施工中，施工单位必须严格执行本规范，确保工程质量；建设单位通过随工检验人员，进行严格的隐蔽工程检验、签证及工程质量检查等工作。
第1．0．6条通信管道工程的竣工验收工作，应按工程验收的法定程序进行；其竣工验收的内容和要示，应按本规范的规定执行；工程质量等级评定接有关规定办理。
随工检验和竣工验收中，发现不符合本规范或有关规定的工作内容，凡由施工单位造成的，应由施工单位负责返修至合格。
第1．0．7条各施工单位制定通信管道施工操作规程，应贯彻本规范的要求，不得与本规范的规定相抵触。
第1．0．8条本规范的解释与修改权属邮电部。
第一节一般规定第2．1．1条通信管道工程所用的器材规格、程式及质量、应由施工单位在使用之前进行检验，发现问题应及时处理。
第2．1．2条凡有出厂证明的器材，经检验发现问题时，应做质量技术鉴定后处理；凡无出厂证明的器材，应按本规范的规定进行检验。
第2．1．3条通信管道工程施工，严禁使用质量不合格的器材。
第二节水泥及水泥制品第2．2．1条各种标号的水泥应符合国家规定的产品质量标准。
工程施工中不得使用过期的水泥，严禁使用受潮变质的水泥。
第2．2．2条水泥凡无产品出厂证明或无标记的，以及储存时间超过三个月，或有变质迹象的，使用前均应进行试验鉴定，依据鉴定情况确定使用方案或另行更换。
通信管道工程施工及验收规范
中华人民共和国国家标准ttt001出品，网络首发，欢迎传播通信管道工程施工及验收规范Code of construction and acceptance for communication conduit engineeringGB50374-2006主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期：2 0 0 7年5月1日中国计划出版社2007北京中华人民共和国建设部公告第523号建设部关于发布国家标准《通信管道工程施工及验收规范》的公告现批准《通信管道工程施工及验收规范》为国家标准，编号为GB50374-2006，自2007年5月1日起实施。
其中，第4.1.1、4.1.2、4.1.3、4.1.5、4.1.8、4.1.9、4.1.10、4.1.11(1、2、4、5、6)、4.1.12、4.1.13条(款)为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二oO六年十二月十一日前言本规范是根据建设部建标[2004]67号文件“关于印发《二oO四年工程建设国家标准制定、修订计划》的通知”要求，由信息产业部综合规划司负责组织成立了规范编制组，在参考目前国内有关标准和收集有关工程通信管道及材料的使用情况，并广泛征求各方意见后制定的。
本规范主要对通信系统工程的通信管道施工及验收作出规定和要求，共分8章及6个附录。
主要技术内容包括：总则，器材检验，工程测量，土方工程，模板、钢筋及混凝土、砂浆，人(手)孔、通道建筑，铺设管道，工程验收。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，由信息产业部负责日常管理，由中讯邮电咨询设计院(原信息产业部邮电设计院)负责具体技术内容的解释。
本规范在执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议反馈给中讯邮电咨询设计院(地址：河南省郑州市互助路1号，邮编：450007)，以供今后修订时参考。
通信管道工程施工及验收规范
通信管道工程施工及验收规范目次总则器材检验工程测量土方工程人（手）孔、通道建筑模板、钢筋及混凝土、沙浆铺设管道工程验收第1．0．1 条通信管道工程施工验收技术规范（以下简称本规范），是新建通信管道工程施工中质量检查、随工检验和竣工验等工作的技术依据，并适用于通信管道改建、扩工程。
第1 ．0．2 条凡本规范未列入的非常规建筑标准（规格），应按工程设计图纸或有关规定办理。
第1．0．3 条通信管道工程施工所用的器材，均应符合本规范和工程设计的相关要求。
第1 ．0．4 条施工中遇本规范未包括的技术标准、规格要求时，可由设计单位、建设单位和施工单位共同商定的“临补充技术规定” ，在本工程中使用，并报上级备查。
第1．0．5 条在施工中，施工单位必须严格执行本规范，确保工程质量；建设单位通过随工检验人员，进行严格的隐蔽工程检验、签证及工程质量检查等工作。
第1．0．6 条通信管道工程的竣工验收工作，应按工程验收的法定程序进行；其竣工验收的内容和要示，应按本规范的规定执行；工程质量等级评定接有关规定办理。
随工检验和竣工验收中，发现不符合本规范或有关规定的工作内容，凡由施工单位造成的，应由施工单位负责返修至合格。
第1．0．7 条各施工单位制定通信管道施工操作规程，应贯彻本规范的要求，不得与本规范的规定相抵触。
第1．0．8 条本规范的解释与修改权属邮电部。
第一节一般规定第2．1．1 条通信管道工程所用的器材规格、程式及质量、应由施工单位在使用之前进行检验，发现问题应及时处理。
第2．1．2 条凡有出厂证明的器材，经检验发现问题时，应做质量技术鉴定后处理；凡无出厂证明的器材，应按本规范的规定进行检验。
第2．1．3 条通信管道工程施工，严禁使用质量不合格的器材。
第二节水泥及水泥制品第2．2．1 条各种标号的水泥应符合国家规定的产品质量标准。
工程施工中不得使用过期的水泥，严禁使用受潮变质的水泥。
第2．2．2 条水泥凡无产品出厂证明或无标记的，以及储存时间超过三个月，或有变质迹象的，使用前均应进行试验鉴定，依据鉴定情况确定使用方案或另行更换。
通信管道施工及验收规范
• 1.0.5 通信管道工程建设应积极采用新工艺、新技术、以 • • •
提高施工质量，降低工程造价。 1.0.6 通信管道工程的竣工验收工作，应按工程验收的法 定程序进行；其竣工验收的内容和要求，应按本规范的规 定执行。 随工检验和竣工验收中，发现不符合本规范或有关规定的 工作内容，凡由施工单位造成的，应由施工单位负责返修 至合格。 1.0.7 通信管道与通道的建设除执行本规范外，尚应符合 国家现行有关标准、规范的规定。
管口要及时进行封堵
7、管道进入人 （手）孔时，管顶距 人（手）孔内上覆顶 面的净距不得小于 上覆不得小于30cm 30cm，管底距人 （手）孔底板的净距 (下覆）不得小于 40cm。 • 8、管道进入人（手） 孔时，管口不应凸出 人（手）孔内壁，应 终止在墙体内侧 下覆不得低于40cm 10cm 处，且管口应 严密封堵，管口四周 做成喇叭口。
• • •
• பைடு நூலகம் •
石。分别为普通土、砂砾土、硬土、软石、坚石。 概念 普通土：主要以铁锹挖掘，并能自行脱铲的一般土壤。 硬土：部分用铁锹挖掘，部分需要铁镐挖掘的土壤，如坚 土、粘土、市区瓦砾及淤泥深度小于是0。5m 水稻田的土 壤等（包括虽可不用铁镐挖掘，但不能自行脱锹的土壤） 砂砾土：以镐锹为主，有时也需要撬棍挖掘，如风化石、 僵石、卵石及淤泥深度0.5~1m 的水稻田等。 软石：部分用镐挖掘，部分用爆破挖掘的石质土，如松沙 石、粘性胶结特别密实的卵石、软化石、破裂的石灰岩、 硬粘土质的片岩、页岩和硬石膏等。 坚石：全部用爆破或人工用大锤击打方法挖掘的石质，如 硬岩、玄武岩、花岗岩和石灰质粘性的砾岩等。
合设计要求；使用前注意水泥的出厂日期或证明， 无产品出厂证明或无标记的，严禁在工程中使用； 不得使用过期的、受潮变质的水泥。 2.2.2 现在一般用的水泥标号为325#或425#,品种 可分为普通硅酸盐水泥、矿渣硅酸盐水泥或火山 灰硅酸盐水泥。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GB50374-2006通信管道工程施工及验收规范中华人民共和国国家标准通信管道工程施工及验收规范Code of construction and acceptance for communication conduitengineeringGB50374-2006主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期：2 0 0 7年5月1日中国计划出版社2007北京中华人民共和国建设部公告第523号建设部关于发布国家标准《通信管道工程施工及验收规范》的公告现批准《通信管道工程施工及验收规范》为国家标准，编号为GB50374-2006，自2007年5月1日起实施。
其中，第4.1.1、4.1.2、4.1.3、4.1.5、4.1.8、4.1.9、4.1.10、4.1.11(1、2、4、5、6)、4.1.12、4.1.13条(款)为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二OO六年十二月十一日前言本规范是根据建设部建标[2004]67号文件“关于印发《二oO四年工程建设国家标准制定、修订计划》的通知”要求，由信息产业部综合规划司负责组织成立了规范编制组，在参考目前国内有关标准和收集有关工程通信管道及材料的使用情况，并广泛征求各方意见后制定的。
本规范主要对通信系统工程的通信管道施工及验收作出规定和要求，共分8章及6个附录。
主要技术内容包括：总则，器材检验，工程测量，土方工程，模板、钢筋及混凝土、砂浆，人(手)孔、通道建筑，铺设管道，工程验收。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，由信息产业部负责日常管理，由中讯邮电咨询设计院(原信息产业部邮电设计院)负责具体技术内容的解释。
本规范在执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议反馈给中讯邮电咨询设计院(地址：河南省郑州市互助路1号，邮编：450007)，以供今后修订时参考。
本规范主编单位和主要起草人：主编单位：中讯邮电咨询设计院主要起草人：陈万虎尹卫兵顾荣生目次1总则…………………………………………………(12器材检验…………………………………………………(22.1一般规定………………………………………………(22.2水泥及水泥制品…………………………………………(22.3砂………………………………………………………(32.4石子……………………………………………………(42.5砖………………………………………………………(42.6砌块……………………………………………………(52.7水………………………………………………………(52.8水泥管块………………………………………………(52.9塑料管及配件……………………………………………(62.10钢材、钢管与铁件………………………………………(93工程测量 (1)4土方工程…………………………………………………(1 34.1挖掘沟坑………………………………………………(1 34.2回填土…………………………………………………(1 55模板、钢筋及混凝土、砂浆………………………………(1 75.1装拆模板………………………………………………(1 75.2钢筋加工………………………………………………(1 85.3混凝土浇筑……………………………………………(1 95.4水泥砂浆………………………………………………(2 o6人(手)孔、通道建筑………………………………………(216.1一般规定………………………………………………(216.2人(手)孔、通道的地基与基础……………………………(21 6.3墙体……………………………………………………(2 2)6.4人(手)孔上覆及通道沟盖板……………………………(2 4) 6.5口圈和井盖…………………………………………….f 2 5)7铺设管道…………………………………………………(2 7)7.1一般要求………………………………………………(2 7)7.2地基……………………………………………………(2 8)7.3基础……………………………………………………(2 8)7.4水泥管道铺设……………………………………………(3 2) 7。
5塑料管道铺设……………………………………………（ 3 5）7.6钢管铺设………………………………………………(3 9)8工程验收…………………………………………………(4 0)8.1随工验收………………………………………………(4 0)8.2工程初验………………………………………………(4 2)8.3工程终验………………………………………………(4 3)附录A回弹仪测量混凝土的强度…………………………(4 5)附录B水泥管块规格和多孔塑料管端面…………………(5 o)附录C常用各种标号普通混凝土参考配比及每立方米用料量………………………………(5 2)附录D定型人孔及体积表…………………………………(5 5)附录E土、石质分类………………………………………(5 8) 附录F工程验收项目和内容………………………………(5 9) 本规范用词说明………………………………………………(6 1) 附：条文说明…………………………………………………(6 3)1总则1.o.1为了适应现代化城市建设与信息发展的需要，保证信息通信管道与通道工程建设中的材料、施工和竣工验收指标达到设计要求，制定本规范。
1.o.2本规范是通信管道工程施工、监理、随工验收、竣工验收(包括初步验收和最终验收)、编制竣工文件等工作的技术依据。
1.o.3本规范适用于新建、扩建、改建通信管道工程的施工和验收。
1.0.4通信管道工程建设中必须选用符合国家有关技术标准的定型产品。
未经国家有关产品质量监督检验机构检验合格的器材，不得在工程中使用。
1.0.5通信管道工程建设中应积极采用新工艺、新技术，以提高施工质量，降低工程造价。
1.0.6通信管道工程的竣工验收工作，应按工程验收的法定程序进行；其竣工验收的内容和要求，应按本规范的规定执行。
随工检验和竣工验收中，发现不符合本规范或有关规定的工作内容，凡由施工单位造成的，应由施工单位负责返修至合格。
1.0.7通信管道与通道的建设除执行本规范外，尚应符合国家现行有关标准、规范的规定。
2器材检验2.1一般规定2.1.1通信管道工程所用的器材规格、程式及质量，应满足设计文件和技术规范的要求，并由施工单位会同建设单位或监理单位在使用之前组织进场检验，发现问题或不合格的器材应及时处理。
2.1.2凡有出厂证明的器材，经检验发现问题时，应作质量技术鉴定后处理；凡无出厂合格证明的器材，禁止在工程中使用，严禁使用质量不合格的器材。
2.1.3经过检验的器材，应作好检验记录。
2.1.4通信塑料管道器材进场后，存放、保管、消防、安全等应满足相关标准要求。
2.2水泥及水泥制品2.2.1通信管道工程中使用水泥的品种、标号应符合设计要求；使用前注意水泥的出厂日期或证明，无产品出厂证明或无标记的，严禁在工程中使用；不得使用过期的水泥，严禁使用受潮变质的水泥。
2.2.2各种标号的水泥应符合国家规定的产品质量标准。
水泥从出厂到使用的时间超过三个月或有变质迹象的，使用前均应进行试验鉴定，依据鉴定情况确定使用与否或另行更换。
2.2.3通信管道工程，采用的水泥标号可为32.5号或42.5号。
水泥品种可为普通硅酸盐水泥、矿渣硅酸盐水泥或火山灰质硅酸盐水泥。
2.2.4水泥在储存过程中应防止受潮，并应分批购置，按进货日期分别堆放，做到先入库先使用，避免压垛。
2.2.5水泥的性能应符合下列要求：1水泥的初凝时问不得早于45min，终凝时间不得晚于12h。
2水泥容重可为1100～1300kg／m3。
2.2.6水泥预制品生产前，必须按水泥类别、标号及混凝土标号，做至少一组(三块)混凝土试块，具体组数由生产单位根据需要确定，其混凝土试块的规格应符合表2.2.6的要求。
表2.2.6混凝土试块规格(mm)混凝土骨料最大料径试块规格(长×宽×高)30以下100×100×l0030以上150×150×1502.2.7水泥制品的规格应进行逐个检验。
不同规格的水泥制品严禁混合堆放。
2.2.8通信管道用水泥技术指标应符合国家标准《矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥》GB1344-1999和《硅酸盐水泥、普通硅酸盐水泥》GB175-1999的要求。
2.3砂2.3.1通信管道工程宜使用天然中砂，平均粒径为0.35～0.5mm。
2.3。
2通信管道工程用砂应符合下列规定：1砂中的轻物质，按重量计不得超过3％。
2砂中的硫化物和硫酸盐，按重量计不得超过1％。
3砂中含泥量，按重量计不得超过5％。
4砂中不得含有树叶、草根、木屑等杂物。
2.3.3砂的容重，在松散状态下宜为1300～1500kg／m3，在密实状态下宜为1600 1700kg,／m3。
2.3.4通信管道用砂技术指标应符合国家标准《建筑用砂>)GB／T 14684-2001的要求。
2.4石子2.4.1通信管道工程应采用人工碎石或天然砾石，不得使用风化石。
2.4.2通信管道工程宜使用5～32mm粒径的连续粒级石子，大小粒径石子良好搭配。
2.4.3通信管道工程用石料，应符合下列规定：1石料中含泥量，按重量计不得超过2％。
2针状、片状石粒含量，按重量计不得超过20％。
3硫化物和硫酸盐含量，按重量计不得超过1％。
4石子中不得含有树叶、草根、木屑等杂物。
2.4.4石子的容重，宜为1350～1600kg／m3。
2.4.5通信管道用石料技术指标应符合国家标准《建筑用卵石、碎石))GB／T 14685--2001的要求。
2.5砖2.5.1通信管道工程人(手)孔及通道，用一等机制普通烧结砖。
2.5.2工程用砖应符合下列要求：i砖的外形应完整，耐水性好。
严禁使用耐水性差，遇水后强度降低的炉渣砖或矽酸盐砖。
2通信管道工程用砖强度等级见表2.5.2。
表2.5.2普通烧结砖强度等级强度等级抗压强度平均值≥变异系数≤0.21 抗折强度>0.21(MPa) (MPa) 强度标准值≥(MPa) 单块最小抗压强度值≥(MPa)20 20.0 14.0 16.015 15.0 10.0 12.02.5.3通信管道用砖技术指标应符合国家标准《烧结普通砖》GB5101-2003的要求。
2.6砌块2.6.1通信管道工程用于砖砌的混凝土砌块品种、标号均应符合设计规范规定，其外形应完整，耐水性能好。
2.6.2使用的}昆凝土砌块，其规格等应符合《通信管道人孔和管块组群图集》中各种砌块的要求。
