工业相机的原理及选择

工业相机的原理及选择

工业相机的原理及选择随着工业4.0的到来,机器视觉系统在智能制造领域的应用越来越广泛,相机、镜头是机器视觉的重要组成部分,合适的相机和镜头决定了系统应用的好坏。

因此,选择合适的工业相机与镜头非常重要,本文主要介绍如何选择合适的工业相机和对应的镜头。

小孔成像原理由光源A发出的一束光线通过一个小孔后,在孔后面的屏幕上就会留下一个光斑。

同理光源B也会在屏幕上形成一个光斑,如果A和B离得足够远,它们在屏幕上的光斑也分开比较远,这就得到了物体AB的一个比较清晰的像。

凸透镜成像原理由光源发出的一束光线,经过透镜的折射作用后方向和发散度都出现变化,在像平面上形成一个新的交点,即像点。

工业相机结构和成像过程被摄物通过镜头汇聚光线,使机身内部的感光材料(就是传统的胶片,或者说现在数码时代说的ccd、cmos)感知光线,然后通过相应的光电或者化学反应,让影像清晰的留在感光材料上,并通过光电技术存储在存储卡上。

光线通过镜头后,在机身内有一个五棱镜,光线通过反复折射后,将影像还原成了正的。

如下图所示。

工业相机的选择步骤:步骤一,需要先知道系统精度要求和工业相机分辨率;步骤二,需要知道系统速度要求与工业相机成像速度;步骤三,需要将工业相机与图像采集卡一并考虑,因为这涉及到两者的匹配;步骤四,价格的比较。

选择工业相机应注意什么?1、根据应用的不同来决定是需要选用CCD还是CMOS相机。

CCD工业相机主要应用在运动物体的图像提取,如贴片机,当然随着CMOS技术的发展,许多贴片机也在选用CMOS工业相机。

用在视觉自动检查的方案或行业中一般用CCD工业相机比较多。

CMOS工业相机由成本低,功耗低也应用越来越广泛。

2、分辨率的选择,首先考虑待观察或待测量物体的精度,根据精度选择分辨率。

其次看工业相机的输出,若是体式观察或机器软件分析识别,分辨率高是有帮助的;若是VGA输出或USB输出,在显示器上观察,则还依赖于显示器的分辨率,工业相机的分辨率再高,显示器分辨率不够,也是没有意义的;利用存储卡或拍照功能,工业相机的分辨率高也是有帮助的。

工业相机镜头地全参数及选型

工业相机镜头地全参数及选型

工业相机镜头地全参数及选型工业相机是一种专门用于工业应用的相机,具有快速捕捉图像和高精度检测的特点。

而镜头则是相机成像质量的重要组成部分。

本文将从工业相机镜头的工作原理、参数以及选型等方面进行详细介绍。

一、工业相机镜头的工作原理二、工业相机镜头的参数1.焦距:焦距是指从镜头光轴上虚拟焦点到镜头物镜的距离,决定了物体成像的大小。

2.光圈:光圈是指透过镜头的光线的直径,决定了镜头的透光量。

光圈越大,透光量越大,但景深会减小。

3.滤光片:滤光片用于过滤一些波长的光线,可根据需求选用不同滤光片,如红外滤光片、紫外滤光片等。

4.分辨率:分辨率是指图像中可区分出的最小单位,通常用像素表示。

分辨率越高,图像越清晰,但也会增大数据量。

5.畸变:畸变是指由于镜头制造或成像等原因,在图像中出现的形变。

工业相机需要尽可能低的畸变,以保证测量的准确性。

6.变焦和变倍:有些工业相机镜头具备变焦和变倍功能,可以根据需求调整焦距和视野范围。

7.耐用性:工业相机镜头需要具备较高的耐用性,能适应不同工作环境的要求。

三、工业相机镜头的选型在选择工业相机镜头时,需要考虑以下几个方面:1.图像质量:镜头的分辨率、畸变、透光量等参数决定了图像的质量,根据不同应用需求选择合适的镜头。

2.适应环境:工业相机常用于恶劣的工业环境中,需要选择具备较高耐用性和防护性能的镜头。

3.成本因素:工业相机镜头的价格相对较高,需要根据预算选择合适的镜头。

4.应用需求:根据不同的应用需求,如测量、检测、识别等,选择适合的焦距、视野范围等参数的镜头。

四、工业相机镜头的品牌推荐目前市场上有许多知名的工业相机镜头品牌,如Schneider-Kreuznach、Zeiss、Tamron、Fujinon等。

这些品牌都有丰富的工业相机镜头产品线,能够满足不同应用需求。

结语:工业相机镜头作为工业相机的核心部件,对图像质量和成像效果起到关键作用。

在选型过程中,需要根据应用需求、成本因素等综合考虑,选择适合的镜头。

工业相机是如何生产的原理

工业相机是如何生产的原理

工业相机是如何生产的原理工业相机的生产原理包括以下几个主要步骤:1. CMOS或CCD图像传感器制造:对于大多数工业相机,CMOS图像传感器是主要的图像采集设备。

CMOS图像传感器的制造过程包括晶圆薄片切割、传感器芯片的制造、电路的加工等。

该过程使用微电子加工技术,并涉及到成千上万个微小的传感器单元和电路器件。

2. 传感器装配:经过制造的CMOS或CCD芯片需要被装配到相机的镜头模块中。

镜头模块通常由透镜、光圈、滤光片和其他光学元件组成。

将传感器装配到相机模块的过程包括精确的对准和固定传感器以确保光线正确地进入传感器。

3. 控制电路和处理器:工业相机通常包含控制电路和处理器,用于控制图像采集、图像处理和相机功能等。

这些电路和处理器通过软件来控制和操作相机。

此过程涉及电路设计、集成电路制造和软件开发等技术。

4. 数据传输和接口:工业相机通常需要将采集到的图像数据传输给计算机或其他设备进行处理和分析。

数据传输通常通过USB、GigE、CameraLink等接口来实现。

相机接口需要与相机及计算机之间的通信协议相匹配,以确保数据传输的稳定和可靠。

5. 算法和图像处理:工业相机通常具备图像处理功能,例如灰度转换、增强、滤波、图像测量等。

这些功能通过相机内置的软件算法来实现,可以提高图像质量和提取感兴趣的图像特征。

6. 组装和测试:在上述步骤完成后,工业相机需要进行模块的组装,以及相机整体的装配和测试。

组装包括连接相机模块、安装板卡、接线等工作,测试主要包括对相机的性能、图像质量、稳定性等进行检验和调试。

以上是工业相机生产的基本原理和步骤,具体步骤和过程可能会有所差异,取决于不同的相机制造商和产品型号。

工业相机原理

工业相机原理

工业相机原理
工业相机是一种高性能的数字成像设备,它具有较高的图像质量和
快速的图像处理能力,广泛应用于各种生产和制造行业的自动化控制
和质量检测领域。

工业相机主要基于以下原理进行工作:
1. 光学透镜原理
工业相机通过透镜将光线聚焦在光敏元件上,从而形成图像。

透镜的
质量和参数会影响相机的成像质量和光线接收能力。

不同的工业相机
可以选择不同的透镜进行匹配。

2. 光敏元件原理
光敏元件是工业相机的核心组成部分,它可以将光信号转换成电信号。

光敏元件的种类主要包括CCD和CMOS,它们的性能和特性有所差异,而且会直接影响相机的成像质量和图像处理速度。

3. 数字信号处理原理
数字信号处理器是工业相机的“大脑”,它可以对图像进行采集、处理、计算、储存等操作。

数字信号处理器采用专用的图像处理算法进行图
像压缩、增强、滤波、分割等处理,从而得到满足应用要求的图像结果。

4. 触发和同步信号原理
工业相机需要依靠外部触发和同步信号来控制采集图像的时间和方式,以尽可能减少图像传输和处理的时间延迟。

通常采用的触发和同步信
号包括外触发信号、硬件触发信号、软件触发信号等多种方式。

5. 机械结构原理
工业相机的机械结构主要包括相机本体、支架、镜头、接口等部分。

机械结构的选择和设计可以使得相机在不同的环境下进行工作,并且
适应不同的应用要求。

同时,机械结构的质量和性能也会直接影响相
机的稳定性和可靠性。

总之,工业相机的工作原理涉及到多方面的知识和技术,需要不断进
行创新和优化,以满足越来越严格的质量要求和高速数据处理的需求。

ccd工业相机工作原理

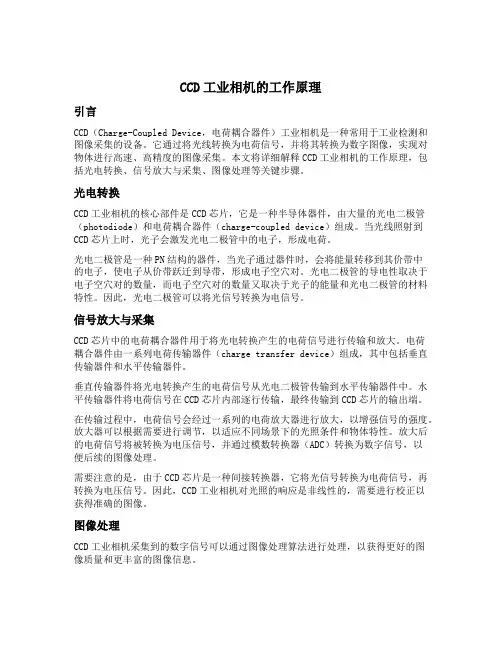

ccd工业相机工作原理

CCD工业相机的工作原理引言CCD(Charge-Coupled Device,电荷耦合器件)工业相机是一种常用于工业检测和图像采集的设备。

它通过将光线转换为电荷信号,并将其转换为数字图像,实现对物体进行高速、高精度的图像采集。

本文将详细解释CCD工业相机的工作原理,包括光电转换、信号放大与采集、图像处理等关键步骤。

光电转换CCD工业相机的核心部件是CCD芯片,它是一种半导体器件,由大量的光电二极管(photodiode)和电荷耦合器件(charge-coupled device)组成。

当光线照射到CCD芯片上时,光子会激发光电二极管中的电子,形成电荷。

光电二极管是一种PN结构的器件,当光子通过器件时,会将能量转移到其价带中的电子,使电子从价带跃迁到导带,形成电子空穴对。

光电二极管的导电性取决于电子空穴对的数量,而电子空穴对的数量又取决于光子的能量和光电二极管的材料特性。

因此,光电二极管可以将光信号转换为电信号。

信号放大与采集CCD芯片中的电荷耦合器件用于将光电转换产生的电荷信号进行传输和放大。

电荷耦合器件由一系列电荷传输器件(charge transfer device)组成,其中包括垂直传输器件和水平传输器件。

垂直传输器件将光电转换产生的电荷信号从光电二极管传输到水平传输器件中。

水平传输器件将电荷信号在CCD芯片内部逐行传输,最终传输到CCD芯片的输出端。

在传输过程中,电荷信号会经过一系列的电荷放大器进行放大,以增强信号的强度。

放大器可以根据需要进行调节,以适应不同场景下的光照条件和物体特性。

放大后的电荷信号将被转换为电压信号,并通过模数转换器(ADC)转换为数字信号,以便后续的图像处理。

需要注意的是,由于CCD芯片是一种间接转换器,它将光信号转换为电荷信号,再转换为电压信号。

因此,CCD工业相机对光照的响应是非线性的,需要进行校正以获得准确的图像。

图像处理CCD工业相机采集到的数字信号可以通过图像处理算法进行处理,以获得更好的图像质量和更丰富的图像信息。

简述工业用相机工作原理

简述工业用相机工作原理

简述工业用相机工作原理
工业用相机是一种高性能的图像采集设备,它可以拍摄静止或动态的图像,并对其进行分析和处理。

它是机器视觉应用中常用的传感器之一,常用于机器视觉检测、三维重建、物体定位等应用场景。

本文将简要介绍工业用相机的工作原理。

工业用相机的工作原理:
1.光学部分:工业用相机的光学部分主要由镜头、CMOS图像传感器、以及光学镜头组成,这些部件可以将影像信息投射到CMOS图像传感器上。

2.数字处理部分:在数字处理部分,工业用相机包含DSP处理器、FPGA芯片、存储器以及图像处理软件,这些硬件设备可以实现图像的采集、存储、信号处理、图像处理等功能。

3.控制部分:工业用相机的控制部分主要包括图像采集卡、I/O接口卡、USB接口、GPIO接口、RS232接口等,这些接口可以接收外部设备的控制信号,实现工业用相机的运行控制。

4.图像传输部分:工业用相机的图像传输部分主要由Ethernet接口、Gigabit Ethernet接口、USB接口等组
成,这些接口可以用来将图像信息传输到外部设备上,实现图像的远程采集和处理。

以上就是工业用相机的工作原理,它主要由光学部分、数字处理部分、控制部分和图像传输部分组成,这些部分共同协作,实现了工业用相机的功能。

工业用相机虽然在功能上很强大,但其实它也是由细小的构件组成的,而这些构件的精准度和稳定性决定了工业用相机的可靠性和性能。

工业相机原理及选型指导

工业相机原理及选型指导

工业相机原理及选型指导工业相机是一种专用于工业应用的图像采集设备。

相比于普通相机,工业相机具有更高的性能和可靠性要求,以应对各种工业环境下的图像处理需求。

本文将介绍工业相机的原理以及选型指导。

一、工业相机原理:2. 采集接口:工业相机的采集接口通常为高速数字接口,如GigE Vision、USB3 Vision和Camera Link等。

这些接口能够提供高速的图像传输速率和稳定的数据传输质量,适用于快速和准确的图像采集。

3.图像处理功能:工业相机通常具有图像增强、格式转换和缓存等图像处理功能。

这些功能能够提高图像的质量和适应不同的图像处理需求。

4.工业环境适应性:工业相机通常采用工业级的外壳设计,具有防尘、防水、抗震等特性,以适应各种恶劣的工业环境。

二、工业相机选型指导:1.图像质量要求:根据实际需求确定图像分辨率、动态范围、灵敏度等参数。

高分辨率适用于细节要求较高的应用;较宽的动态范围适用于光照变化较大的应用;高灵敏度适用于低光环境下的应用。

2.采集速度要求:根据实际需求确定采集帧率。

高帧率适用于快速运动的目标或者高速连续采集的应用。

3. 接口类型:根据系统的要求选择合适的接口类型。

GigE Vision和USB3 Vision接口具有简单、灵活的特点,适用于一般工业应用;Camera Link接口具有高带宽和低延迟的特点,适用于大数据量和实时处理的应用。

4.工业环境要求:根据现场环境的要求选择具有合适防护等级的相机。

对于尘土较多的环境,选择具有IP67防护等级的相机;对于防水要求较高的环境,选择具有IP68防护等级的相机。

5.软件支持和兼容性:选择具有强大软件支持和兼容性的相机系统,以便进行图像处理和系统集成。

一些相机厂商提供了丰富的开发工具和SDK,以满足各种图像处理需求。

总之,工业相机是一种专用于工业应用的图像采集设备,具有高性能、可靠性和适应性的要求。

选型时需要根据实际需求确定图像质量、采集速度、接口类型、工业环境要求和软件支持等因素,以选择最合适的工业相机。

工业相机成像原理

工业相机成像原理

工业相机成像原理1. 工业相机成像原理简述工业相机是一种专门应用于工业生产环境的高性能数字成像设备。

它不同于普通摄像机,它的成像原理是基于图像传感器的特定优化设计。

通常,工业相机会使用一种叫做 CCD 或 CMOS 的图像传感器,这些设备可以将光转换为电信号,并映射到图像矩阵中的像素。

相机的镜头会控制光线传递、散射和聚焦,从而获取高质量的图像。

2. CCD 与 CMOS 的差别CCD 和 CMOS 两种类型的传感器在工业相机中都有广泛应用,但它们的结构和原理有所不同,因此也存在一些差别。

CCD 传感器是一种专门优化的模拟感光体,能够在接收之后将信号转换为模拟信号,最终包含在成像电路中。

相比之下,CMOS 传感器则是一种晶体管组成的数字集成电路,能够将信号直接转换为数字信号,并且具有更高的集成度和更低的功耗。

在应用上,CCD 传感器的成像效果通常更加优秀,能够实现更高的动态范围和更低的噪声水平,但同时也更加昂贵和耗电。

而 CMOS传感器则具有更大的市场规模和更低的功耗,但成像效果相对较差。

3. 工业相机的配置和应用在实际应用中,工业相机通常需要根据应用场景选择适当的传感器类型、像素大小、镜头、采样率等配置参数。

这些参数决定了相机的分辨率、灵敏度、动态范围、色域等特性,需要根据具体需求进行定制。

工业相机广泛应用于高速图像采集、机器视觉检测、质量控制、自动化生产等领域。

例如,在电子制造业中,工业相机可以用于 PCB 检测、芯片瓶颈检测、焊锡异常检测等;在饮料瓶生产中,工业相机可以用于瓶身缺陷检测、瓶口分流检测等。

工业相机不仅提供了高质量的图像和光学特性,更具有高度的可定制性和稳定性,能够满足复杂的生产环境需求。

未来,随着机器智能和自动化技术的不断进步,工业相机的应用也将变得更加广泛和深入。

工业相机方案

工业相机方案

工业相机方案在现代工业生产中,工业相机被广泛应用于各种生产环境中,用于进行自动化检测、质量控制和生产过程监控等工作。

工业相机的高分辨率、高速度和稳定性等特点,使其成为工业自动化的关键组成部分。

本文将介绍工业相机的基本原理、应用领域及如何选择合适的工业相机方案。

一、工业相机的基本原理工业相机是一种特殊的数字相机,它具有高速度、高分辨率和稳定性等特点。

与普通消费级相机相比,工业相机更注重图像的准确性和可靠性。

工业相机通常采用CCD或CMOS传感器来捕捉图像,并通过适当的图像处理算法来提高图像质量。

工业相机的基本原理是将光线传感器转换成电信号,然后通过图像处理器将电信号转化为数字图像。

工业相机通常具有以下特点:1. 高分辨率:工业相机可以捕捉高分辨率的图像,以便更准确地检测和识别物体。

2. 高速度:工业相机具有快速的图像捕捉和传输速度,以满足生产线上的高速运行需求。

3. 稳定性:工业相机具有抗干扰能力和长时间稳定工作的能力,可以在恶劣的环境条件下正常工作。

4. 多功能性:工业相机可以通过不同的光源、滤镜和镜头等配件进行灵活配置,以满足不同的应用需求。

二、工业相机的应用领域工业相机可以应用于多个领域,下面是一些常见的应用示例:1. 自动化检测:工业相机可以用于自动化检测和质量控制,例如在生产线上对产品进行缺陷检测、尺寸测量和颜色识别等。

2. 视觉引导系统:工业相机可以用于机器人和自动导航系统的视觉引导,帮助机器人和车辆进行精确定位和路径规划。

3. 制药和医疗行业:工业相机可以用于制药和医疗设备的检测和监控,例如药品包装检查和手术辅助等。

4. 汽车制造业:工业相机可以应用于汽车制造过程中的检测和质量控制,例如对汽车零部件的组装和表面检查等。

5. 食品加工行业:工业相机可以用于食品加工过程中的检测和质量控制,例如对食品包装的检查、异物检测和码垛等。

三、选择合适的工业相机方案选择合适的工业相机方案需要考虑多个因素,包括应用需求、环境条件和预算等。

1_工业相机原理及选型指导

1_工业相机原理及选型指导

1_工业相机原理及选型指导工业相机是一种在工业生产环境中应用的特殊相机,用于进行工艺控制、质量检测和自动化生产等领域。

相比于普通相机,工业相机具有更高的分辨率、更快的速度和更强的稳定性。

本文将介绍工业相机的原理以及选型指导。

一、工业相机的原理工业相机的原理与普通相机的原理基本相同,都是通过光学系统将被拍摄物体的图像转换成电信号,然后通过图像采集芯片进行处理和传输。

不同的是,工业相机往往需要满足高速、高分辨率和高稳定性的要求,因此在光学系统、图像传感器和图像处理等方面有一些特殊设计。

光学系统:工业相机通常采用高质量的镜头和滤光片,以保证图像的清晰度和色彩还原度。

此外,还会根据实际应用需求选择合适的镜头焦距和光圈大小,以获取所需的视野范围和景深。

图像传感器:工业相机常用的图像传感器有CCD和CMOS两种。

CCD 传感器具有较高的光电转换效率和较低的噪声水平,适用于对图像质量要求较高的应用;CMOS传感器则具有较快的读取速度和较低的功耗,适用于高速图像采集和处理的场景。

选取合适的图像传感器需根据实际需求进行权衡。

图像处理:工业相机通常会搭配专用的图像处理芯片,用于对图像进行增强、噪声抑制、畸变校正等处理。

此外,还可以根据需要进行图像压缩和编码,以节省存储和传输带宽。

二、工业相机的选型指导1.分辨率:分辨率是指相机可以拍摄到的图像细节数量,通常以像素表示。

在选择工业相机时,需根据实际应用需求确定所需分辨率大小。

一般来说,分辨率越高,图像细节越丰富,但相应地也会增加图像处理和存储的负担。

2.速度:速度是指相机读取和传输图像的能力。

在高速生产线上,需要快速捕捉到工件的图像进行检测和判断,因此需要选择读取速度较快的相机。

一般来说,高速相机的读取速度可以达到每秒数百到数千张图像。

3.稳定性:工业相机通常要面对工业生产环境中的振动、温度变化等因素,因此需要具备较高的稳定性。

在选择工业相机时,需要关注相机的抗振动能力、温度范围和防尘防水等级。

工业相机原理

工业相机原理

工业相机原理工业相机是一种专门用于工业检测和生产监控的设备。

它采用了特殊的工作原理,能够捕捉并处理高速运动和微小细节的图像。

工业相机的核心部件是图像传感器,它负责将光信号转换为数字信号。

常见的图像传感器有CCD(电荷耦合器件)和CMOS(互补金属氧化物半导体)两种类型。

CCD传感器在光敏元件下方有一层电荷耦合器件阵列,每个光敏元件对应一个记录单元。

当光线照射到光敏元件上时,会产生电荷,然后被传送到电荷耦合器件阵列中。

最后,电荷通过转移电荷链路传输至相机的片上电路,转换为数字信号。

与之不同,CMOS传感器将光敏元件和信号转换电路集成在同一个芯片上。

每个光敏元件都会产生电荷,并在其下方的信号转换电路中进行放大和转换。

CMOS传感器在工艺制造上相对简单,成本低廉,而且具有更低的功耗。

不论是CCD还是CMOS传感器,它们在接收到光信号后都要经过一系列的图像处理步骤。

首先是增益调节,用于放大图像信号以提高对比度。

然后是自动曝光控制,根据被测物体的反射率和环境亮度,自动调整曝光时间和光圈大小。

接下来是白平衡校正,用于调整图像的色温。

最后是数字信号处理,包括噪声滤波、锐化和颜色校正等。

工业相机还可以配备各种镜头,以满足不同的拍摄需求。

常见的有定焦镜头、变焦镜头和微距镜头等。

镜头的选择将直接影响到图像的视野范围、焦距和景深等参数。

总之,工业相机通过图像传感器将光信号转换为数字信号,并经过一系列图像处理步骤,最终输出清晰、细节丰富的图像。

它在工业领域中起到了非常重要的作用,被广泛应用于品质检测、机器视觉和自动化控制等方面。

工业相机原理及选型指导

工业相机原理及选型指导

工业相机原理及选型指导工业相机是一种专门用于工业生产中的图像捕捉和处理的设备。

它具有高分辨率、高速度、高稳定性和高灵敏度等特点,能够满足工业生产中对图像质量和处理速度的要求。

本文将介绍工业相机的原理以及选型指导。

工业相机的原理:工业相机的原理主要包括以下几个方面:2.光学系统:工业相机的光学系统包括镜头、滤光片和光圈等。

镜头用于聚焦和调节光线的入射角度,滤光片用于选择特定波段的光线,光圈则控制进入相机的光线量。

3.图像处理器:工业相机的图像处理器主要负责数字图像的处理和压缩。

它能够提取图像的特征信息、滤除噪声和调整图像的亮度、对比度等参数。

4. 接口和通信:工业相机通常通过USB、GigE、Camera Link等接口与计算机或控制系统连接,并通过这些接口传输图像数据和控制命令。

工业相机的选型指导:选择适合自己工业生产需求的工业相机是至关重要的。

以下是一些选型指导:1.分辨率:根据需要捕捉的目标和图像处理的要求,选择合适的分辨率。

高分辨率可提供更多的细节信息,但同时会增加图像处理的计算量和存储容量。

2.传感器类型:根据应用需求选择合适的传感器类型。

CCD传感器具有较高的图像质量和低噪声,适合要求较高的应用;CMOS传感器则具有较高的灵敏度和速度,适合高速图像捕捉。

3.帧率:根据需要的实时性和运动捕捉的速度,选择合适的帧率。

高帧率能够捕捉快速运动的目标,但同时也要考虑存储和处理的能力。

4.光学要求:根据应用需求选择合适的镜头和滤光片。

镜头的焦距和光圈要能够适应场景中的目标大小和光照条件,滤光片要能够选择出需要的波段。

5. 接口和通信:根据设备连接的需求和传输速度要求,选择合适的接口类型。

USB接口适合小规模系统和短距离传输,GigE接口适合大规模系统和长距离传输,Camera Link接口适合高速图像传输。

6.抗干扰能力:根据工作环境的电磁干扰情况,选择具有良好抗干扰能力的工业相机,以确保图像的稳定性和可靠性。

工业相机工作原理

工业相机工作原理

工业相机工作原理工业相机是一种专门用于工业检测和图像处理的相机设备,具有高分辨率、高速捕获、高灵敏度和稳定性强等优点。

它广泛应用于品质控制、自动化生产、机器视觉等领域。

下面将对工业相机的工作原理进行详细介绍。

工业相机的主要组成部分包括图像传感器、镜头、控制电路和接口等。

其中,图像传感器是工业相机的核心部件,也是图像的信息源。

首先,光线通过镜头进入相机,然后经过透镜系统聚焦在CMOS传感器的像素阵列上。

每个像素都由光电二极管、信号系统和控制逻辑电路组成。

当光线照射在光电二极管上时,光子会激发出电子。

然后,电子被光电二极管中的势垒收集,形成电荷。

每个像素中的电荷量与光线的强度成正比。

接下来,势垒中的电荷被转移到检查电路中进行读取。

在读取过程中,信号被放大并转换为数字信号。

此时,控制逻辑电路负责对信号进行处理和控制。

最后,转换后的数字信号通过接口传输到图像处理系统或计算机进行后续处理。

与CMOS传感器相比,CCD传感器在工作原理上有所不同。

CCD传感器由一系列光电二极管组成,每个光电二极管都对应着一个像素。

CCD传感器的工作原理如下:当光线照射在光电二极管上时,光子会激发出电子。

然后,电子从光电二极管中收集到并存储在每个像素对应的电荷阱中。

电荷阱保存了光线的亮度和颜色信息。

接下来,通过驱动电路控制电荷在传感器的感兴趣区域间传输。

电荷的传输是通过控制电荷阱下面的潜移面积电极完成的。

传输完成后,电荷被转移到一侧的输出电极上。

最后,转移后的电荷通过输出电极传输到逐行读取电路。

读取电路会将电荷转换为电压,随后信号被放大,然后转换为数字信号,最终通过接口传输到图像处理系统或计算机进行后续处理。

工业相机还具备一定的控制和接口电路。

控制电路负责对图像传感器进行控制和信号处理,比如调整曝光时间、增益等参数。

接口电路则用于与图像处理系统或计算机进行数据通信,常见的接口有USB、GigE、Camera Link等。

总结起来,工业相机的工作原理主要是通过图像传感器将光线转化为电信号,并通过控制和接口电路进行处理和传输。

工业相机的检测原理

工业相机的检测原理

工业相机的检测原理
工业相机是一种专用于工业生产中的图像采集设备,它的检测原理主要涉及图像传感器的工作原理和图像处理算法。

1.图像传感器原理:工业相机通常采用CMOS或CCD图像传感器。

当光线照射到传感器上时,每个像素会产生对应的电荷,其数量与光线的强度成正比。

传感器会将电荷转换为电压信号,并进行模数转换,得到数字图像数据。

2.图像处理算法:采集到的数字图像数据会经过图像处理算法进行处理。

这些算法包括图像滤波、边缘检测、色彩分析、图像匹配等。

图像处理算法的目的是提取出图像中的特定特征和信息,以便进行目标检测和分析。

3.模式匹配和特征提取:工业相机可以通过模式匹配和特征提取来检测目标物体。

模式匹配是将已知的模式或图像特征与采集到的图像进行对比,从而识别目标物体的位置和特征。

特征提取是通过识别图像中的特定特征,如颜色、形状、大小等来检测目标物体。

4.光照控制:工业相机在检测过程中需要考虑光照条件对图像质量的影响。

因此,常常采用不同的光照控制方法,如增加光源、使用滤光片或采用背光照明等,以保证图像质量和检测精度。

综上所述,工业相机的检测原理主要涉及图像传感器的工作原理和图像处理算法。

通过采集、处理和分析图像数据,工业相机可以实现对目标物体的检测、测量和判别,为工业生产提供有效的视觉检测手段。

AA
1/ 1。

工业3d相机原理

工业3d相机原理

工业3d相机原理
工业3D相机是一种通过使用多个图像传感器来捕捉三维空间信息的相机。

它在工业领域中发挥着重要作用,可以用于测量、检测和识别等应用。

工业3D相机的原理是利用多个图像传感器同时拍摄一个场景的多个角度,然后通过对这些图像进行处理和分析,来获取场景的三维信息。

这种相机通常由两个或多个相机模块组成,每个模块都包含一个图像传感器和一个镜头。

当工业3D相机拍摄一个场景时,每个相机模块都会捕捉到该场景的一幅图像。

这些图像可以提供不同的视角和深度信息,通过对这些信息进行融合和处理,可以得到准确的三维模型。

工业3D相机的工作原理可以简单描述为以下几个步骤:首先,相机模块同时拍摄多个角度的图像;然后,通过对这些图像进行匹配和校准,确定它们之间的空间关系;接下来,通过三角测量原理计算出场景中各个点的三维坐标;最后,将这些三维坐标转化为可视化的三维模型。

工业3D相机的应用非常广泛。

例如,在制造业中,它可以用于检测产品的尺寸、形状和表面质量等方面;在机器人领域,它可以用于导航和定位;在安全监控领域,它可以用于人脸识别和姿态分析等。

工业3D相机通过利用多个图像传感器来捕捉三维空间信息,可以为工业领域提供准确、可靠的数据。

它的原理简单而有效,应用广泛,对提高工业生产效率和质量具有重要意义。

随着技术的不断进步,相信工业3D相机将在未来发展中发挥更加重要的作用。

3d工业相机原理

3d工业相机原理

3D工业相机是一种使用特殊技术和算法来获取物体的三维形状和深度信息的设备。

其原理通常基于结构光、ToF (Time-of-Flight) 或立体视觉等技术。

1.结构光原理:相机发射光源(通常是激光或投影仪)产生结构化的光斑(例如条纹或格
点模式),这些光斑投射到物体上并反射回相机。

通过检测物体表面上光斑的位置和形变,相机可以计算出物体的深度信息和几何形状。

2.ToF原理:时间飞行技术利用了光在介质中传播的速度,相机发射一个短脉冲的光束,
然后测量从相机到物体表面反射回来所需的时间。

根据光的传播速度和时间差,相机可以计算出物体的距离和深度信息。

3.立体视觉原理:使用多个摄像头或图像传感器来获取物体的两个或多个不同角度的图像。

通过分析这些图像之间的视差(即两个相机视野中同一点的偏移量),相机可以推断出物体的深度和三维结构。

这些原理结合了光学、物理和计算机视觉方面的知识,使得3D工业相机能够在工业生产、测量和检测等领域中广泛应用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

工作原理:
在单反数码相机的工作系统中,光线透过镜头到达反光镜后,折射到上面的对焦屏并结成影像,透过接目镜和五棱镜,我们可以在观景窗中看到外面的景物。

与此相对的,一般数码相机只能通过LCD屏或者电子取景器(EVF)看到所拍摄的影像。

显然直接看到的影像比通过处理看到的影像更利于拍摄。

在DSLR拍摄时,当按下快门钮,反光镜便会往上弹起,感光元件(CCD或CMOS)前面的快门幕帘便同时打开,通过镜头的光线便投影到感光原件上感光,然后后反光镜便立即恢复原状,观景窗中再次可以看到影像。

单镜头反光相机的这种构造,确定了它是完全透过镜头对焦拍摄的,它能使观景窗中所看到的影像和胶片上永远一样,它的取景范围和实际拍摄范围基本上一致,十分有利于直观地取景构图。

主要特点:
单反数码相机的一个很大的特点就是可以交换不同规格的镜头,这是单反相机天生的优点,是普通数码相机不能比拟的。

另外,现在单反数码相机都定位于数码相机中的高端产品,因此在关系数码相机摄影质量的感光元件(CCD或CMOS)的面积上,单反数码的面积远远大于普通数码相机,这使得单反数码相机的每个像素点的感光面积也远远大于普通数码相机,因此每个像素点也就能表现出更加细致的亮度和色彩范围,使单反数码相机的摄影质量明显高于普通数码相机。

感光器件
提到数码相机,不得不说到就是数码相机的心脏——感光器件。

与传统相机相比,传统相机使用“胶卷”作为其记录信息的载体,而数码相机的“胶卷”就是其成像感光器件,而且是与相机一体的,是数码相机的心脏。

感光器是数码相机的核心,也是最关键的技术。

数码相机的发展道路,可以说就是感光器的发展道路。

目前数码相机的核心成像部件有两种:一种是广泛使用的CCD(电荷藕合)元件;另一种是CMOS(互补金属氧化物导体)器件。

电荷藕合器件图像传感器CCD(Charge Coupled Device),它使用一种高感光度的半导体材料制成,能把光线转变成电荷,通过模数转换器芯片转换成数字信号,数字信号经过压缩以后由相机内部的闪速存储器或内置硬盘卡保存,因而可以轻而易举地把数据传输给计算机,并借助于计算机的处理手段,根据需要和想像来修改图像。

CCD由许多感光单位组成,通常以百万像素为单位。

当CCD表面受到光线照射时,每个感光单位会将电荷反映在组件上,所有的感光单位所产生的信号加在一起,就构成了一幅完整的画面。

CCD
CCD和传统底片相比,CCD 更接近于人眼对视觉的工作方式。

只不过,人眼的视网膜是由负责光强度感应的杆细胞和色彩感应的锥细胞,分工合作组成视觉感应。

CCD经过长达35年的发展,大致的形状和运作方式都已经定型。

CCD 的组成主要是由一个类似马赛克的网格、聚光镜片以及垫于最底下的电子线路矩阵所组成。

目前有能力生产 CCD 的公司分别为:SONY、Philips、Kodak、Matsushita、Fuji和Sharp,大半是日本厂商。

CCD 结构
CCD 结构
目前主要有两种类型的CCD光敏元件,分别是线性CCD和矩阵性CCD。

线性CCD用于高分辨率的静态照相机,它每次只拍摄图象的一条线,这与平板扫描仪扫描照片的方法相同。

这种CCD 精度高,速度慢,无法用来拍摄移动的物体,也无法使用闪光灯。

CCD特点
矩阵式CCD,它的每一个光敏元件代表图象中的一个像素,当快门打开时,整个图象一次同时曝光。

通常矩阵式CCD用来处理色彩的方法有两种。

一种是将彩色滤镜嵌在CCD矩阵中,相近的像素使用不同颜色的滤镜。

典型的有G-R-G-B和C-Y-G-M两种排列方式。

这两种排列方式成像的原理都是一样的。

在记录照片的过程中,相机内部的微处理器从每个像素获得信号,将相邻的四个点合成为一个像素点。

该方法允许瞬间曝光,微处理器能运算地非常快。

这就是大多数数码相机CCD的成像原理。

因为不是同点合成,其中包含着数学计算,因此这种CCD最大的缺陷是所产生的图象总是无法达到如刀刻般的锐利。

CMOS
互补性氧化金属半导体CMOS(Complementary Metal-Oxide Semiconductor)和CCD一样同为在数码相机中可记录光线变化的半导体。

CMOS的制造技术和一般计算机芯片没什么差别,主要是利用硅和锗这两种元素所做成的半导体,使其在CMOS上共存着带N(带–电)和 P(带+电)级的半导体,这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。

然而,CMOS 的缺点就是太容易出现杂点, 这主要是因为早期的设计使CMOS在处理快速变化的影像时,由于电流变化过于频繁而会产生过热的现象。

CMOS特点
除了CCD和CMOS之外,还有富士公司独家推出的SUPER CCD,SUPER CCD并没有采用常规正方形二极管,而是使用了一种八边形的二极管,像素是以蜂窝状形式排列,并且单位像素的面积要比传统的CCD大。

将像素旋转45度排列的结果是可以缩小对图像拍摄无用的多余空间,光线集中的效率比较高,效率增加之后使感光性、信噪比和动态范围都有所提高。

传统CCD中的每个像素由一个二极管、控制信号路径和电量传输路径组成。

SUPER CCD
采用蜂窝状的八边二极管,原有的控制信号路径被取消了,只需要一个方向的电量传输路径即可,感光二极管就有更多的空间。

SUPER CCD在排列结构上比普通CCD要紧密,此外像素的利用率较高,也就是说在同一尺寸下,SUPER CCD的感光二极管对光线的吸收程度也比较高,使感光度、信噪比和动态范围都有所提高。

那为什么SUPER CCD的输出像素会比有效像素高呢?我们知道CCD对绿色不很敏感,因此是以G-B-R-G来合成。

各个合成的像素点实际上有一部分真实像素点是共用,因此图象质量与理想状态有一定差距,这就是为什么一些高端专业级数码相机使用3CCD分别感受RGB三色光的原因。

而SUPER CCD通过改变像素之间的排列关系,做到了R、G、B像素相当,在合成像素时也是以三个为一组。

因此传统CCD是四个合成一个像素点,其实只要三个就行了,浪费了一个,而SUPER CCD就发现了这一点,只用三个就能合成一个像素点。

也就是说,CCD每4个点合成一个像素,每个点计算4次;SUPER CCD每3个点合成一个像素,每个点也是计算4次,因此SUPER CCD像素的利用率较传统CCD高,生成的像素就多了。
