一、IHF系列氟塑料合金化工离心泵产品特点：
IHF为单级单吸式氟塑料合金化工离心泵，该泵是按照国际标准并结合非金属泵的加工工艺设计生产。
泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用四氟填充材料，进出口均采用铸钢体加固。
该化工泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点，广泛适用于化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织等行业，在-85℃～200℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质，是目前世界是最耐腐蚀设备之一。
本司化工泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、IHF系列氟塑料合金化工离心泵产品用途：
广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。
本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的使用，耐腐蚀化工泵是目前最先进的耐腐蚀装备之一。
三、IHF系列氟塑料合金化工离心泵技术参数：流量：6.3～400m3/h；
扬程：5～132m；
转速：2900、1450r/min；
功率：0.55～110KW；
进口直径：50～200mm；
最高工作压力：1.6Mpa。
四、IHF系列氟塑料合金化工离心泵结构图：
五、IHF系列氟塑料合金化工离心泵的型号定义：。
离心泵的几个重要参数
离心泵的几个重要参数离心泵是一种常见的流体输送设备，通常用于输送水、污水、石油、化工液体等各种液体介质。
离心泵的性能参数对其工作效率和输送能力有着重要的影响。
下面将就离心泵的几个重要参数进行详细的介绍。
1. 流量离心泵的流量是指单位时间内泵所输送液体的体积，通常用立方米/小时、升/分钟等单位表示。
流量是离心泵最基本的工作参数之一，它直接影响到泵的输送能力和工作效率。
离心泵的流量一般受到泵的转速、叶轮直径、叶片数目等因素的影响，通过这些因素的调整可以实现对流量的控制。
2. 扬程扬程是指离心泵将液体抬升到一定高度所需的动力，通常用米或千帕表示。
扬程直接反映了离心泵的输送能力和压力，是衡量泵的性能的重要参数之一。
扬程与泵的转速、叶轮直径、叶片数目等相关，通过这些因素的调整可以实现对扬程的控制。
3. 效率离心泵的效率是指泵的输出功率与输入功率之比，通常以百分比表示。
泵的效率直接影响了泵的能耗和工作效率，是评价离心泵性能优劣的重要指标之一。
高效的离心泵能够以更低的能耗实现更大的流量和扬程。
泵的效率受到泵的设计、制造工艺、运行状态等多方面因素的影响。
4. NPSH净正吸入头（NPSH）是指液体从储存容器吸入到泵内时，液体所具有的能量和温度下降后可以被泵正常工作的净能量。
NPSH一般用米或千帕表示。
它直接影响了泵的吸入性能和运行稳定性，是衡量离心泵是否能正常工作的重要参数之一。
NPSH与液体的蒸汽压、液体流速、泵的设计结构等因素直接相关。
5. 噪音离心泵的噪音是指泵在工作过程中产生的声音。
噪音不仅会对工作人员的健康造成影响，还会对周围环境造成干扰。
对泵的噪音进行控制也是泵设计和选择时需要考虑的重要因素之一。
泵的噪音与泵的结构设计、运行状态、材料选择等因素有关。
以上是离心泵的几个重要参数，这些参数直接影响了离心泵的工作效率、输送能力和稳定性。
在选型和设计使用过程中，需要综合考虑这些参数，选择适合具体工况的离心泵，以达到最佳的工作效果。
化工原理：2-1离心泵的工作压力及性能参数（液体密度粘度对水泵性能的影响）
化工原理：2-1离心泵的工作压力及性能参数（液体密度粘度对水泵性能的影响）特别说明：由于360摘手不能对全文剪切复制，现以形式剪切上传。
【2-1】在用水测定离心泵性能的实验中，当流量为26m3/h时，离心泵出口处压强表和入口处真空表的读数分别为152kPa和24.7kPa，轴功率为2.45kW，转速为2900r/min。
若真空表和压强表两测压口间的垂直距离为0.4m，泵的进、出口管径相同，两测压口间管路流动阻力可忽略不计。
试计算该泵的效率，并列出该效率下泵的性能。
[答：泵的效率为53.1%，其它性能略]【2-2】如本题附图所示的输水系统，管路直径为φ80×2mm，当流量为26m3/h时，吸入管路的能量损失为6J/kg，排出管路的压头损失为0.8m，压强表读数为245kPa，吸入管轴线到U形管汞面的垂直距离h = 0.5m，当地大气压强为98.1kPa，试计算：（1）泵的升扬高度与扬程；（2）泵的轴功率（η=70%）；（3）泵吸入口压差计读数R。
[答：(1)ΔZ = 24.9m, H =30.84m; (2)N = 4.32kW; (3)R = 0.3573m]离心泵在化工生产中应用最为广泛，这是由于其具有性能适用范围广（包括流量、压头及对介质性质的适应性）、体积小、结构简单、操作容易、流量均匀、故障少、寿命长、购置费和操作费均较低等突出优点。
因而，本章将离心泵作为流体力学原理应用的典型实例加以重点介绍。
一. 离心泵的基本结构和工作原理讨论离心泵的基本结构和工作原理，要紧紧扣住将动能有效转化为静压能这个主题来展开。
（一）离心泵的基本结构离心泵的基本部件是高速旋转的叶轮和固定的蜗牛形泵壳。
具有若干个（通常为4～12个）后弯叶片的叶轮紧固于泵轴上，并随泵轴由电机驱动作高速旋转。
叶轮是直接对泵内液体做功的部件，为离心泵的供能装置。
泵壳中央的吸入口与吸入管路相连接，吸入管路的底部装有单向底阀。
泵壳侧旁的排出口与装有调节阀门的排出管路相连接。
化工离心泵型号参数
化工离心泵型号参数化工离心泵是化工设备中常用的一种泵类，广泛应用于石油、化工、医药、冶金等领域。
根据不同的工作条件和介质特点，化工离心泵分为多种型号，每种型号都有不同的参数。
下面是对一些常见的化工离心泵型号参数的描述。
1.型号：IS型离心泵IS型离心泵是一种常用的单级单吸离心泵，适用于输送水、海水和物理性质类似于水的液体。
其主要参数包括：-流量：最大流量可达1100m3/h；-扬程：最大扬程可达150m；-轴功率：最大轴功率可达160kW；-允许介质温度范围：-20℃至+80℃。
2.型号：IH型离心泵IH型离心泵是一种化工泵，适用于输送化学品等有腐蚀性的介质。
其主要参数包括：-流量：最大流量可达400m3/h；-扬程：最大扬程可达125m；-轴功率：最大轴功率可达90kW；-允许介质温度范围：-20℃至+120℃。
3.型号：GBH型离心泵GBH型离心泵是一种多级立式离心泵，适用于输送高温介质。
其主要参数包括：-流量：最大流量可达400m3/h；-扬程：最大扬程可达1000m；-轴功率：最大轴功率可达630kW；-允许介质温度范围：-20℃至+300℃。
4.型号：CCW型耐腐蚀离心泵CCW型耐腐蚀离心泵是一种特殊设计的化工离心泵，适用于输送强腐蚀性介质。
其主要参数包括：-流量：最大流量可达1600m3/h；-扬程：最大扬程可达100m；-轴功率：最大轴功率可达360kW；-允许介质温度范围：-20℃至+120℃。
5.型号：CP型化工离心泵CP型化工离心泵是一种通用型离心泵，适用于输送化学介质。
-流量：最大流量可达1600m3/h；-扬程：最大扬程可达110m；-轴功率：最大轴功率可达800kW；-允许介质温度范围：-45℃至+280℃。
需要注意的是，以上只是一些常见化工离心泵型号的参数示例，具体型号参数还需根据实际使用需求进行选择。
另外，不同厂家的化工离心泵型号参数可能存在差异，所以在购买时需要详细了解厂家提供的技术资料和参数表。

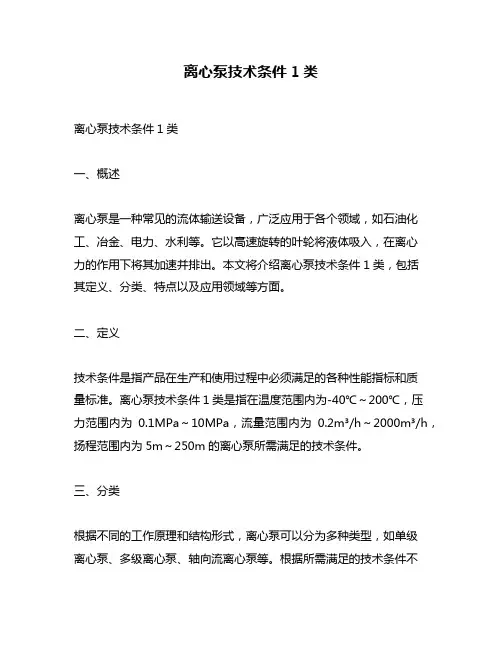

离心泵技术条件1类

离心泵技术条件1类离心泵技术条件1类一、概述离心泵是一种常见的流体输送设备，广泛应用于各个领域，如石油化工、冶金、电力、水利等。
它以高速旋转的叶轮将液体吸入，在离心力的作用下将其加速并排出。
本文将介绍离心泵技术条件1类，包括其定义、分类、特点以及应用领域等方面。
二、定义技术条件是指产品在生产和使用过程中必须满足的各种性能指标和质量标准。
离心泵技术条件1类是指在温度范围内为-40℃～200℃，压力范围内为0.1MPa～10MPa，流量范围内为0.2m³/h～2000m³/h，扬程范围内为5m～250m的离心泵所需满足的技术条件。
三、分类根据不同的工作原理和结构形式，离心泵可以分为多种类型，如单级离心泵、多级离心泵、轴向流离心泵等。
根据所需满足的技术条件不同，可以将离心泵分为不同等级。
目前国内常用的离心泵技术条件分为1类、2类、3类和4类，其中1类是最高等级。
四、特点离心泵技术条件1类具有以下特点：1.高性能：能够在较宽的温度、压力、流量和扬程范围内稳定工作，且具有较高的效率和可靠性。
2.先进技术：采用先进的设计理念和制造工艺，能够满足各种复杂工况的需求。
3.多样化：可以根据不同的使用需求进行定制化设计，以满足不同用户的要求。
4.节能环保：采用节能环保的设计理念，减少对环境的污染和资源消耗。
五、应用领域离心泵技术条件1类广泛应用于石油化工、冶金、电力、水利等领域。
具体应用场景包括：1.石油化工行业：用于输送各种石油化工产品，如原油、汽油、柴油等。
2.冶金行业：用于输送各种金属矿石和冶金产品，如铁矿石、铜精矿等。
3.电力行业：用于输送各种液体介质，如循环水、冷却水、锅炉给水等。
4.水利行业：用于输送各种液体介质，如河水、湖水、地下水等。
六、结论离心泵技术条件1类是指在温度范围内为-40℃～200℃，压力范围内为0.1MPa～10MPa，流量范围内为0.2m³/h～2000m³/h，扬程范围内为5m～250m的离心泵所需满足的技术条件。
