游标卡尺的结构和用法
游标卡尺的构造、原理及使用方法和读数
游标卡尺的构造、原理及使用方法和读数一、构造常用的游标卡尺外形如图l－1所示。
游标尺B套在主尺A上并能沿主尺滑动，C、D、E分别为外径测脚、内径测脚和藏在主尺背面的深度测脚。
测量时使测脚与被测物的端面接触，如图l—2所示。
测脚与被测物接触的表面叫工作面。
两个外径测脚的工作面互相平行并且都垂直于主尺，用它们夹住圆柱体时，两工作面的距离等于圆柱直径D。
两个内径测脚的工作面相互平行并且都垂直于主尺，用它们从内部撑住圆孔且张开最大时，两工作面的距离等于圆孔内径d。
将主尺尾端抵住凹槽上口表面，深度测脚抵住槽底时，测脚伸出的长度等于槽深h。
二、测量原理某一种游标卡尺的刻度状况如图1—3甲所示，主尺最小分度为1毫米，游标尺刻度总长度为9毫米，划成10等分。
因此游标1分度的长度为0.9毫米，与主尺1毫米之差△L（叫做微差）为0.1毫米，它的第一条刻线与主尺上1毫米刻线重合，其余刻线都与主尺上刻线不重合。
同样，游标尺向右移动0.2毫米，将只有它的第二条刻线与主尺上2毫米刻线重合。
设用外径测脚夹住一张铜片时游标尺位置如图l—3乙所示，游标的第七条刻线与主尺上某刻线重合（图中用▲指示），则可知游标尺从甲图位置向右移动的距离d = 0.7毫米，就等于该铜片的厚度。
这种精度的游标还有另一种刻制方法：游标尺刻度仍为10等分，但总长度等于19毫米，游标尺1分度与主尺上2毫米的微差也是0.1毫米，如图1—3丙所示。
三、使用方法右手握住主尺，用拇指推动游标尺进退。
先让测脚并拢检查零点，正常情况下游标零刻线应与主尺零刻线重合。
若未能对正，应记下此时读数x0，叫做初读数或零点读数。
它可能是正值也可能是负值，如图1一4所示的。
x0 ＝－0.3毫米。
测量时测脚要抵紧被测物，不可使两者相对滑动，避免测脚被磨损。
先看游标尺零刻线与主尺上哪条刻线对准或比它稍偏右一些，依此读出毫米的整数值，再看与主尺刻线重合的那条游标刻度线标注的数值n，则小数部分就是n×0.1毫米，这样就得到了测量读数x。
游标卡尺的结构及使用方法
游标卡尺的结构及使用方法1.引言1.1 概述概述部分的内容可以简要介绍游标卡尺是一种常用的测量工具，用于精确测量物体的长度、宽度、直径等尺寸。
游标卡尺具有简单、精确和便捷等特点，被广泛应用于制造业、机械加工、汽车维修等领域。
首先，游标卡尺由主尺、固定爪和游标爪组成。
主尺是游标卡尺的主体部分，通常呈直尺形状，用于测量物体的长度。
固定爪是主尺上固定的一侧，用于固定测量物体的一端。
游标爪是可以滑动的一侧，用于测量物体的另一端。
其次，游标卡尺的使用方法相对简单。
首先，将固定爪放置在测量物体的一端，确保固定爪与物体紧密接触。
然后，将游标爪滑动到测量物体的另一端，同时注意保持游标爪与物体表面的接触。
最后，通过读取主尺和游标尺上对齐的刻度值，可以得到物体的尺寸。
总之，游标卡尺是一种常用的测量工具，具有结构简单、使用方便和测量精确等优点。
在现代制造和工程领域中，游标卡尺被广泛使用，发挥着重要的作用。
接下来的正文部分将更详细地介绍游标卡尺的结构和使用方法。
1.2 文章结构文章结构部分内容：文章采用以下结构组织，分为引言、正文和结论三个部分。
引言部分包括概述、文章结构和目的的介绍。
正文部分分为游标卡尺的结构和使用方法两个小节。
结论部分总结了文章的主要内容，并探讨了游标卡尺的应用前景。
通过以上结构的安排，本文将全面介绍游标卡尺的结构和使用方法，让读者对游标卡尺有一个清晰的认识。
首先，引言部分将对游标卡尺的概述进行阐述，引领读者进入主题。
接着，文章结构部分将详细介绍游标卡尺的结构，包括其组成部分、原理和功能等方面的内容。
此外，还将探讨游标卡尺的使用方法，为读者提供实际操作的指导。
在结论部分，将对整篇文章进行总结，并对游标卡尺的应用前景进行展望。
通过本文的阅读，读者将全面了解游标卡尺的结构和使用方法，并能够更好地应用于实际工作中。
游标卡尺作为一种精密测量工具，在工程、制造、科研等领域具有广泛的应用前景。
它的精准度和便携性使其成为许多行业专业人士必备的工具之一。
游标卡尺的结构及使用
3、将上述两值相加，即为游标卡尺测得的数据。
游标卡尺的结构及使用教学内容（约75分钟）
举例
3
主尺
cm
0
副尺
10
L=27+7×0.1=27.7mm
游标卡尺的结构及使用教学内容（约75分钟）
3
4
cm
主尺
副尺
0
10
20
L=26+5×0.05=26.25mm
油气集输工艺技术
常用工具、用具、量具
开发系集输教研室 彭朋
游标卡尺的结构及使用教学内容提要
（约5分钟）
一、游标卡尺的作用及结构 二、游标卡尺的使用与保养
游标卡尺的结构及使用教学内容（约75分钟）
课 前 提 问
游标卡尺的结构及使用教学内容（约75分钟）
一、游标卡尺的作用及结构
游标卡尺是一种中等精度的量具，它可以直接测 出工件的内、外尺寸。常用的游标卡尺有150mm和 200mm两种规格。
数显卡尺
三用卡尺
带表卡尺
游标卡尺的结构及使用教学内容（约75分钟）
内测量尺（游标尺） 外测量爪
结构
游标卡尺的结构及使用教学内容（约75分钟）
二、游标卡尺的使用与保养
擦净被测工件和游标卡尺，检查游标卡尺 是否落零，测量爪有无伤痕，对着光线看测量 爪有无缝隙，是否对齐。
游标卡尺的结构及使用教学内容（约75分钟）
游标卡尺的结构及使用教学内容（约75分钟）
游标卡尺的结构及使用教学内容（约75分钟）
游标卡尺的结构及使用教学内容（约75分钟）
游标卡尺的结构及使用教学内容（约75分钟）
正确读数
游标卡尺的介绍及使用方法
游标卡尺的介绍及使⽤⽅法游标卡尺的介绍及使⽤⽅法游标卡尺是⼯业上常⽤的测量长度的仪器，可直接⽤来测量精度较⾼的⼯件，如⼯件的长度、内径、外径以及深度等。
游标卡尺的概述游标卡尺作为⼀种被⼴泛使⽤的⾼精度测量⼯具，它是由主尺和附在主尺上能滑动的游标两部分构成。
如果按游标的刻度值来分，游标卡尺⼜分0.1、0.05、0.02mm三种。
游标卡尺的读数⽅法游标卡尺是⼀种常⽤的量具，具有结构简单、使⽤⽅便、精度中等和测量的尺⼨范围⼤等特点，可以⽤它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应⽤范围很⼴。
结构组成游标卡尺由主尺和副尺（⼜称游标）组成。
主尺与固定卡脚制成⼀体；副尺与活动卡脚制成⼀体，并能在主尺上滑动。
根据游标上的分度格数，常把游标卡尺分为10分度、20分度、50分度三种．它们的精度（游标上的最⼩分度值——分别为0．1 mm、0．05mm、0．02mm），课本上只介绍了10分度游标卡尺的读数原理，实际上20分度，50分度的卡尺与它的读数原理是相同的．譬如，50分度游标尺上50个分度只有49mm长，⽐主尺上的50个分度短1mm，则游标上的每个分度⽐主尺上的每个分度短1/50mm=0．02mn，即它的测量精度为0．02 mm．游标卡尺是利⽤主尺刻度间距与副尺刻度间距读数的。
以13-2图0.02mm游标卡尺为例，主尺的刻度间距为1mm，当两卡脚合并时，主尺上49mm刚好等于副尺上50格，副尺每格长为＝0.98mm。
主尺与副尺的刻度间相关为1－0.98＝0.02mm，因此它的测量精度为0.02mm（副尺上直接⽤数字刻出）游标卡尺按下列规则读数：（1）以游标零刻线位置为准，在主尺上读取整毫⽶数．（2）看游标上哪条刻线与主尺上的某⼀刻线（不⽤管是第⼏条刻线）对齐，由游标上读出毫⽶以下的⼩数．（3）总的读数为毫⽶整数加上毫⽶⼩数读数⽅法读数时⾸先以游标零刻度线为准在尺⾝上读取毫⽶整数，即以毫⽶为单位的整数部分。
游标卡尺原理图
游标卡尺原理图
游标卡尺原理图如下：
.
1. 主尺尺身：游标卡尺中主尺尺身是一条直线的刻度尺，用于测量物体的长度。
2. 游标：游标为一条可以在主尺尺身上滑动的刻度，用于精确测量物体的长度。
3. 上游标：上游标位于游标卡尺的顶部，上面标有刻度，并且通过一根细小的杠杆与游标相连。
上游标可以与主尺尺身上的刻度对齐，用于测量物体的长度。
4. 游标滑动装置：游标的滑动装置使得游标可以在主尺尺身上滑动，并且能固定在任意位置，以便准确测量。
5. 游标刻度：游标上的刻度与主尺尺身上的刻度对应，用于读取测量的长度值。
6. 下游标：下游标位于游标卡尺的底部，也标有刻度，并且与游标通过一根细小的杠杆相连。
下游标同样可以与主尺尺身上的刻度对齐，用于测量物体的长度。
7. 操作杠杆：游标卡尺上面有一个操作杠杆，用于控制游标的
滑动装置，以便固定游标在所需的位置上。
游标卡尺通过主尺尺身上的刻度和游标上的刻度对齐，可以测量物体的长度。
当游标卡尺放置在物体上时，物体的长度与主尺尺身上的刻度对应。
游标的位置可以通过操作杠杆进行微调，使游标上的刻度与主尺尺身上的刻度更加准确地对齐。
读取测量值时，可以通过游标上的刻度和主尺尺身上的刻度的对应关系，确定物体的长度值。
这就是游标卡尺的原理图及其原理。
通过使用游标卡尺，可以进行精确的长度测量，并且读取测量值非常方便。
游标卡尺的类型及使用介绍
正确
错误
4 当测量零件的内尺寸时：图2-9所示。要使量爪分开的距离小于所测内尺 寸，进入零件内孔后，再慢慢张开并轻轻接触零 件内表面，用固定螺钉固定尺框后，轻轻取 出卡尺来读数。取出量爪时，用力要均匀， 并使卡尺沿着孔的中心线方向滑出，不可歪 斜，免使量爪扭伤；变形和受到不必要的磨 损，同时会使尺框走动，影响测量精度。 图2-9内孔的测量方法 卡尺两测量刃应在孔的直径上，不能偏歪。图2-10为带有刀口形量爪和带有 圆柱面形量爪的游标卡尺，在测量内孔时正确的和错误的位置。当量爪在错 误位置时，其测量结果，将比实际孔径D要小 。
1 L B ( D1 D2 ) 2
六 深度游标卡尺
深度游标卡尺如图2-16所示，用于测量 零件的深度尺寸或台阶高低和槽的深度。 它的结构特点是尺框3的两个量爪连成一 起成为一个带游标测量基座1基座的端面 和尺身4的端面就是它的两个测量面。如 测量内孔深度时应把基座的端面紧靠在被 测孔的端面上，使尺身与被测孔的中心线 平行，伸入尺身，则尺身端面至基座端面 之间的距离，就是被测零件的深度尺寸。 它的读数方法和游标卡尺完全一样。
图2―5(e) 所示，主尺每小格1mm，当两爪合并时，游标上的50格刚好 等于主尺上的49mm， 则游标每格间距=49mm÷50=0.98mm 主尺每格间距与游标每格间距相差=1-0.98=0.02(mm) 0.02mm即为此种游标卡尺的最小读数值
其余不同规格的游标卡尺的计算类似上述计算方法。
三 游标卡尺的测量精度
一 外径百分尺的结构
各种百分尺的结构大同小异，常用外径百分尺是用以测量或检验零件的外 径、凸肩厚度以及板厚或壁厚等 (测量孔壁厚度的百分尺，其量面呈球弧 形 )。百分尺由尺架、测微头、测力装置和制动器等组成。图3―1是测量范 围为 0～25mm的外径百分尺。 尺架1的一端装着固定测砧2，另一端装着 测微头。固定测砧和测微螺杆的测量面上都镶有硬质合金，以提高测量面 的使用寿命。尺架的两侧面覆盖着绝热板12, 使用百分尺时，手拿在绝热板 上,防止人体的热量影响百分尺的测量精度。
游标卡尺的结构、读数、使用及维护方法
内蒙古京能电力检修有限公司岱电维护项目部辅机班06 月份培训课件京能电力检修岱电维护项目部汽机车间辅机班二0一二年游标卡尺的结构、读数、使用及维护方法一、概述：我们可以使用毫米刻度尺测量长度，毫米刻度尺的最小刻度是毫米，用它测量长度可以精确到毫米，还可以估读到毫米的下一位。
如果需要更精确的测量，能把零点几毫米准确地读出，可采用一种更精确的测量仪器——游标卡尺。
二、游标卡尺的构造游标卡尺的主要构成部分是一条主尺和一个可以沿着主尺滑动的游标尺，也叫游标。
左测量爪固定在主尺上并与主尺垂直，右测量爪与左侧量爪平行，固定在游标尺上，可以随同游标尺一同滑动，一般游标尺最多可以测量十几个厘米的长度。
使用时要先松开游标上的紧固螺钉，使游标在主尺上能自由滑动。
三、游标卡尺的用途：利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径，利用深度尺可以测量槽和桶的深度。
四、游标卡尺的规格：按游标卡尺的分度划分，游标卡尺的规格可分为：1、10分度游标卡尺主尺最小分度1mm游标最小分度为0.9mm测量最小分度为0.1mm游标刻度总长9mm 游标内第10条刻度线与主尺和第9条刻度线对齐2、20分度游标卡尺主尺最小分度1mm游标刻度总长19mm测量精确值0.05mm游标内第20条刻度线与主尺和第19条刻度线对齐3、50分度游标卡尺主尺最小分度1mm游标刻度总长49mm测量精确值0.02mm游标内第50条刻度线与主尺和第49条刻度线对齐三种规格的游标卡尺的比较比较项目规格游标尺分度10分度20分度50分度主尺小分度1㎜1㎜1㎜游标刻度总长9㎜19㎜49㎜游标最小分度0.9㎜0.95㎜0.98㎜主尺与游标最小分度之差0.1㎜0.05㎜0.02㎜准确度0.1㎜0.05㎜0.02㎜五、游标卡尺的读数原理游标卡尺的读数方法：1、先读主尺读数：看游标尺零线左边主尺第一分度线的数值；2、再读游标读数：看游标尺上第几条刻度线与主尺上某一刻度线齐；3、再次读数相加：得出被测工件的尺寸。
游标卡尺的构造、原理及使用方法
一、游标卡尺的构造游标卡尺是一种精密测量工具，主要由主尺、游标和刀片组成。
主尺分为上下两部分，上部为尺身，下部为测量刻度，游标是可以在主尺上滑动的刻度，用于精确测量物体长度，刀片则用于测量内径和凹槽等特殊形状的物体。
二、游标卡尺的原理游标卡尺的测量原理是利用主尺和游标上的刻度线相互对应，通过读数得到测量值。
在使用过程中，游标卡尺可以实现毫米和英寸的双重测量，具有高精度和灵活性的特点。
游标卡尺的精度一般可达到0.02毫米，满足工程测量的要求。
三、游标卡尺的使用方法1. 校准游标卡尺在使用游标卡尺之前，需要先进行校准。
打开游标卡尺，将游标和主尺调零，确保游标处于零刻度位置。
如果发现游标卡尺的刻度不准确，可以通过调整游标的零点位置来进行校准。
2. 测量外径将游标卡尺的测量刀片打开，将要测量的物体置于游标卡尺的两个刀片之间，轻轻旋转游标卡尺直到刀片与物体接触，记录游标和主尺上的刻度数值，即可得到物体的外径尺寸。
3. 测量内径如果需要测量物体的内径，可以将游标卡尺的刀片置于物体内部，用同样的方法来进行测量。
注意在测量内径时，需要考虑刀片的宽度对测量结果的影响，通常需要在测量结果上减去刀片的宽度。
4. 测量深度游标卡尺还可以用来测量物体的深度。
可以使用游标卡尺的刀片延伸到物体内部，再记录游标和主尺上的刻度数值，即可得到物体的深度尺寸。
5. 注意事项在使用游标卡尺时，需要注意保持测量物体与游标卡尺平行，并避免斜置或旋转，以确保测量结果的准确性。
还需要注意保护游标卡尺的刀片和刻度，避免受到损坏影响测量准确性。
四、结语游标卡尺作为一种精密测量工具，广泛应用于机械制造、汽车制造、航空航天等领域，对于精确测量物体尺寸起到了关键作用。
通过了解游标卡尺的构造、原理和使用方法，可以更好地掌握这一工具，提高测量的准确性和效率。
游标卡尺是一种精密测量工具，广泛应用于机械制造、汽车制造、航空航天等领域，对于精确测量物体尺寸起到了关键作用。
游标卡尺的使用及读数
1、用这个游标卡尺测量一小球的直径，如 图所示的读数是_____________cm。
①、握尺方法：
用手握住主尺，大姆指按在游标尺的 半圆轮上，并用大姆指轻轻移动游 标，使量爪能卡紧被测物体，略旋紧 固定螺钉，再进行读数。
②、注意事项：
① 用力不能太大。 ② 防止量爪面磨损。 ③ 卡尺使用完毕，要擦干净后，小心放入卡尺专用 盒内，存放在干燥的地方。
０
１０
游标尺 ２０ ３０
４０
５０
二、游标卡尺的刻度原理：
主尺每小格１ｍｍ 10分度： 游标尺10，小格９ｍｍ 每小格０.９ｍｍ
０ １ 主尺
２ ｃｍ
０
游标尺
１０
0
1cm
2
0
5
10
0
10
20
பைடு நூலகம்
0
5
10
0
10
20
0
5
10
0
10
20
0
5
10
0
10
20
0
5
10
这个读数是多少？
0 10 20
0
5
10
专题：游标卡尺及螺旋测微器
几种常用的测量长度的工具
刻度尺
游标卡尺
螺旋测微器
读数显微镜
一、游标卡尺
1、游标卡尺的结构：
内测量爪 紧固螺母 主尺 深度尺
游标尺
外测量爪
二、游标卡尺的刻度原理：
０ １
２ ｃｍ
10分度：
０ １０
０ 20分度： ０
１
２ ｃｍ
10
20
50分度：
０ １ ２ ３ ４ 主尺 ５ ｃｍ
游标卡尺的正确使用
外量爪测量面平面度
0.002
备注
测量面边缘0.2 mm范围内允许塌边
0.05、0.1
0.005
测量面边缘0.2 mm范围内允许塌边
7
一、游标卡尺简介
二、游标卡尺的技术参数
7、外量爪两测量面的合并间隙
合并间隙值，对分度值0.02的卡尺为最大0.006mm，对分度值0.05和0.1 的卡尺为最大0.01mm.
第三测量点 第二测量点 卡尺与千分尺比较。千分尺有棘轮，能保证有进无退，测力稳定。很容易找到 目标测量点。而卡尺的测力很难保证为零，且量爪有进有退。很难找到目标测 量点，为此卡尺在后设一微调装置来保证量爪有进无退（或有退无进）。以提 高测量精度 微动装置
12
三、易犯错误 四、读数
读数时，应使视线垂直于卡尺的刻度线。确定读数位置后，要验证--看它的前1刻线是否差一点，再看它的后1刻线知否多一点。
三、测量----追求测力为零，寻找测量方向
1、确保参考点不动，右向移动尺框到目测估计第1测量点前2㎜左右暂停，在用 刚好移动尺框的力移动尺框到第1测量点。卸掉拇指力 。
11
二、游标卡尺的使用
2、尺框前后摆动（拇指不能用力）产生第2测量点。目测估计第1测量点与第2 测量点之间的第三测量点。重复第1步，直至找到目标测量点。（量爪退无可退）
8、圆弧内量爪的尺寸和平行度 合并两量爪，圆弧内量爪的基本尺寸，新制卡尺应为10mm或20mm 整数;使用中及修理后的卡尺，其新尺寸允许为0.1mm的整数，以保证 使用情况下为卡尺分度值的整倍数，并在证书上注明具体尺寸值
卡尺分度值 0.02 0.05 0.1 圆弧内量爪尺寸公差 ±0.01 ±0.02 ±0.03 平行度公差 0.01 0.01 0.01
游标卡尺的构造和读数方法
游标卡尺的构造和读数方法
一、结构
游标卡尺的结构主要由尺身，游标，内量爪，外量爪，深度尺，锁紧螺钉等组成。
二、读数方法
游标卡尺按其测量精度，有0.1mm、0.05mm和0.02mm三种。
其中以0.02mm游标卡尺应用最广，其刻度原理和读数方法如下：
1.刻度原理：主尺每小格为1mm，副尺刻线总长为49mm，并等分为50格，因此，每格为49/50=0.98mm。
主尺与副尺相对一格之差为0.22mm，所以其测量精度为0.02mm。
2.读数方法：用游标卡尺测量工件时，读数分三个步骤。
a.读出副尺上零线左面主尺的毫米整数；
b.读出副尺上哪一条线与主尺刻线对齐，并计算出尺寸
（第一条刻线不算，第二条线起每格算0.02mm），为不足整毫米
部分；
c.把主尺和副尺上的尺寸加起来即为测的尺寸。
游标卡尺的正确使用和读数
有限公司
一.
1. 段差基准面
2. 内侧测定面
3. 固定螺丝
4. 深度基准面
5. 本尺
6. 外侧测定面圆柱体测量
7. 副尺
8. 副尺刻度
9. 微调装置
10. 基准端面
11. 本尺刻度
12. 测深棒
13.深度测定面长方体测量
二.游标卡尺的使用方法：
1.作业说明：
(1)擦拭游标卡尺及工件；
(2)右手持卡尺，拇指松开游标卡尺；
(3)工件置于两卡脚间(靠近锁的本尺之底部的地方测定较佳)
，
基准面紧贴本尺卡脚并成平行；
(4)大拇指慢慢推动游标尺，使卡脚与工件轻轻接触；内径测量
(5)从正面注视游标尺与本尺对齐刻度；
(6)液晶或带表卡尺可直接读出读数；
(7)如有必要，先固定游标尺，轻轻取出卡尺再读数；
(8)测内径、深度、台阶尺寸见图示。
三.游标卡尺的保养和维护：
深度测量
1.卡尺尺身表面应保持清洁，避免接触水等液态物质；
2.卡尺表面可用干净布擦拭，不可使用丙酮等有机溶剂；
3.旋转加工中，请勿测定被测定物，如此不但测定面会磨损，且会发生危险；
4.在卡尺的任何部位不能施加压力，以免使卡尺变形失准；
5.勿与其它工具堆放在一起。
台阶测量。
游标卡尺的类型及使用介绍
例如，用游标读数值为0.02mm的0～125mm的游标卡尺(示值误差为 ±0.02mm)，测量 50mm的轴时，若游标卡尺上的读数为50.00mm， 实际直径可能是 50.02mm，也可能是 49.98mm。这不是游标尺的使 用方法上有什么问题，而是它本身制造精度所允许产生的误差。因此，
若该轴的直径尺寸是（
图2-1 游标卡尺的结构型式之一
1-尺身；2-上量爪；3-尺框；4-紧固螺可钉编；辑5pp-t深度尺；6-游标；7-下量爪
1
(2)测量范围为0～200mm和0～300mm的游标卡尺，可制成带有内外 测量面的下量爪和带有刀口形的上量爪的型式，如图2―2
图 2-2 游标卡尺的结构型式之二
1一尺身；2一上量爪、3一尺框；4一紧固螺钉；5一微动装置；
可编辑ppt
7
四 游标卡尺的使用方法
量具使用得是否合理，不但影响量具本身的精度，且直接影响零件尺寸的测量精 度，甚至发生质量事故，造成不必要的损失。所以，我们必须重视量具的正确使 用，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。 使用游标卡尺测量零件尺寸时，必须注意下列几点： 1 测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无损，把 两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要相互对准。 这个过程称为校对游标卡尺的零位。 2 移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现象。用固定螺 钉固定尺框时，卡尺的读数不应有所改变。在移动尺框时，不要忘记松开固定螺 钉，亦不宜过松以免掉了。 3 当测量零件的外尺寸时：卡尺两测量面的联线应垂直于被测量表面，不能歪斜。 测量时，可以轻轻摇动卡尺，放正垂直位置，否则，量爪若在如图所示的错误位 置上，将使测量结果a比实际尺寸b要大；先把卡尺的活动量爪张开，使量爪能 自由地卡进工件，把零件贴靠在固定量爪上，然后移动尺框，用轻微的压力使活 动量爪接触零件。如卡尺带有微动装置，此时可拧紧微动装置上的固定螺钉，再 转动调节螺母，使量爪接触零件并读取尺寸。决不可把卡尺的两个量爪调节到接 近甚至小于所测尺寸，把卡尺强制的卡到零件上去。这样做会使量爪变形，或使 测量面过早磨损，使卡尺失去应有的精度。
简述游标卡尺的结构与功用_概述及解释说明
简述游标卡尺的结构与功用概述及解释说明1. 引言1.1 概述游标卡尺是一种常用的精确测量工具，广泛应用于工程、制造业和科学研究等领域。
它通过利用刻度和游标，能够测量物体的长度、宽度和深度等参数，并提供高精度的测量结果。
1.2 文章结构本文将从结构、功用、使用方法和优缺点四个方面来详细介绍和解释游标卡尺。
首先，我们将探讨游标卡尺的结构，包括主要部件以及它们的作用。
然后，我们将介绍游标卡尺的功用，即在实际测量中所起到的作用。
接下来，我们将概述如何正确使用游标卡尺进行测量，并讨论相关的准确性和误差控制问题。
最后，我们将对游标卡尺的优点和缺点进行解释说明，并总结其在现代测量中的应用前景。
1.3 目的本文旨在帮助读者更好地理解游标卡尺的结构与功用，进一步了解其在各行各业中的实际应用，并为读者提供正确使用游标卡尺进行测量并控制误差的方法。
通过对游标卡尺的优缺点进行解释说明，我们将帮助读者全面评估其在不同情境下的适用性，并展望其在现代测量中的发展前景。
2. 游标卡尺的结构与功用：2.1 结构：游标卡尺是一种常见的测量工具，主要由两个可移动的刻度盘组成。
其中一个是主刻度盘，通常带有精确的毫米或英寸刻度。
另一个是游标盘，上面有一个游标。
这两个盘可以通过滑动尺杆来调整距离。
游标卡尺通常由不锈钢等耐腐蚀材料制成，以保证其使用寿命和精确度。
它们有不同大小和类型，以适应各种测量需求。
2.2 功用：游标卡尺在工程、制造、建筑和其他领域中被广泛使用，因为它们能够提供高精度的线性测量结果。
首先，游标卡尺经常用于测量物体的长度、宽度和高度。
通过直接将物体放置在两个刻度盘之间并观察游标指示来获取准确的测量结果。
其次，游标卡尺还可以用于内部和外部测量。
当需要测量小孔或凹槽的直径时，可以将游标盘放入该孔或槽中，并根据指示读取相应数值。
外部测量时，游标卡尺的两个刻度盘可以用来夹住物体并测量其外部尺寸。
此外，游标卡尺还可以进行深度测量。
通过将尺杆的一侧与物体表面对齐并使用游标指示器来读取深度数值，可以测量出物体中心到其表面的准确距离。
游标卡尺测量方法
游标卡尺测量方法应用游标读数原理制成的量具有；游标卡尺，高度游标卡尺、深度游标卡尺、游标量角尺(如万能量角尺)和齿厚游标卡尺等，用以测量零件的外径、内径、长度、宽度，厚度、高度、深度、角度以及齿轮的齿厚等，应用范围非常广泛。
一游标卡尺的结构型式游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。
1 游标卡尺有三种结构型式(1)测量范围为0～125mm的游标卡尺，制成带有刀口形的上下量爪和带有深度尺的型式，如图2—1。
图2-1 游标卡尺的结构型式之一1-尺身；2-上量爪；3-尺框；4-紧固螺钉；5-深度尺；6-游标；7-下量爪。
(2)测量范围为0～200mm和0～300mm的游标卡尺，可制成带有内外测量面的下量爪和带有刀口形的上量爪的型式，如图2―2。
图2-2 游标卡尺的结构型式之二1一尺身；2一上量爪、3一尺框；4一紧固螺钉；5一微动装置；6一主尺；7一微动螺母；8一游标；9—下量爪(3)测量范围为0～200mm和0～300mm的游标卡尺，也可制成只带有内外测量面的下量爪的型式，如图2-3。
而测量范围大于300mm的游标卡尺，只制成这种仅带有下量爪的型式。
图2-3 游标卡尺的结构型式之三2 游标卡尺主要由下列几部分组成(1)具有固定量爪的尺身，如图2-2中的1。
尺身上有类似钢尺一样的主尺刻度，如图2―2中的6。
主尺上的刻线间距为1mm。
主尺的长度决定于游标卡尺的测量范围。
(2)具有活动量爪的尺框，如图2-2中的3。
尺框上有游标，如图2―2中的8，游标卡尺的游标读数值可制成为0.1；0.05和0.02mm的三种。
游标读数值，就是指使用这种游标卡尺测量零件尺寸时，卡尺上能够读出的最小数值。
(3)在0～125mm的游标卡尺上，还带有测量深度的深度尺，如图2―1中的5。
深度尺固定在尺框的背面，能随着尺框在尺身的导向凹槽中移动。
游标卡尺的使用方法(全)课件
其他行业中的应用
建筑行业
塑料加工
在建筑行业中，游标卡尺可用于测量建筑 材料的尺寸，如钢筋直径、木材厚度等， 以确保施工质量。
游标卡尺可用于测量塑料制品的尺寸和形 状，如塑料管的内径和外径、塑料板的厚 度等。
陶瓷生产
玻璃制造
在陶瓷生产过程中，游标卡尺可用于测量 陶瓷制品的尺寸和形状，如陶瓷盘的直径 、陶瓷杯的高度等。
对于不规则的外径表面，可以采 用多点测量的方法，取平均值作
为最终结果。
测量深度的方法
将游标卡尺的深度测量杆插入被测孔内，直至测量面与被测孔底面紧密接触。
读取游标卡尺上的数值，记录测量数据。注意在读取数据时，应确保视线与尺面垂 直。
对于较深的孔或槽，可以采用多次测量的方法，取平均值作为最终结果。同时，要 确保游标卡尺的测量面干净、无污渍，以免影响测量精度。
机械制造中的应用
01
02
03
测量工件尺寸
在机械制造过程中，游标 卡尺可用于测量工件的长 度、宽度、高度等尺寸， 确保工件符合设计要求。
检查加工精度
通过游标卡尺的测量，可 以检查工件的加工精度， 如平行度、垂直度等，以 确保产品质量。
辅助装配定位
在机械装配过程中，游标 卡尺可用于辅助定位，确 保各部件的准确安装。
用力过大导致变形。
读取游标卡尺上的数值，记 录测量数据。注意在读取数 据时，视线应与尺面垂直，
以避免视觉误差。
测量时应多次测量取平均值， 以提高测量精度。
测量外径的方法
将游标卡尺外测量爪张开至大于 被测外径的尺寸，紧贴外径表面
。
读取游标卡尺上的数值，记录测 量数据。同样需要注意视线与尺
面垂直，避免视觉误差。
存放环境
游标卡尺的使用说明
游标卡尺的使用说明1、游标卡尺游标卡尺，是一种测量长度、内外径、深度的量具。
游标卡尺由主尺和附在主尺上能滑动的游标两部分构成。
主尺一般以毫米为单位，而游标上则有10、20或50个分格，根据分格的不同，游标卡尺可分为十分度游标卡尺、二十分度游标卡尺、五十分度格游标卡尺等，游标为10分度的有9mm，20分度的有19mm，50分度的有49mm。
游标卡尺的主尺和游标上有两副活动量爪，分别是内测量爪和外测量爪，内测量爪通常用来测量内径，外测量爪通常用来测量长度和外径。
利用游标原理对两测量面相对移动分隔的距离进行读数的测量器具。
游标卡尺可以测量产品的内、外尺寸（长度、宽度、厚度、内径和外径），孔距，高度和深度等。
游标卡尺根据其结构可分单面卡尺、双面卡尺、三用卡尺等。
（1）单面卡尺带有内外量爪，可以测量内侧尺寸和外侧尺寸（2）双面卡尺的上量爪为刀口形外量爪，下量爪为内外量爪，可测内外尺寸。
（3）三用卡尺的内量爪带刀口形 ，用于测量内尺寸；外量爪带平面和刀口形的测量面，用于测量外尺寸；尺身背面带有深度尺，用于测量深度和高度。
（4）标卡尺读数原理与读数方法为了掌握游标卡尺的正确使用方法，必须学会准确读数和正确操作。
游标卡尺的读数装置，是由尺身和游标两部分组成，当尺框上的活动测量爪与尺身上的固定测量爪贴合时，尺框上游标的“0”刻线（简称游标零线）与尺身的“0”刻线对齐，此时测量爪之间的距离为零。
测量时，用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。
如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。

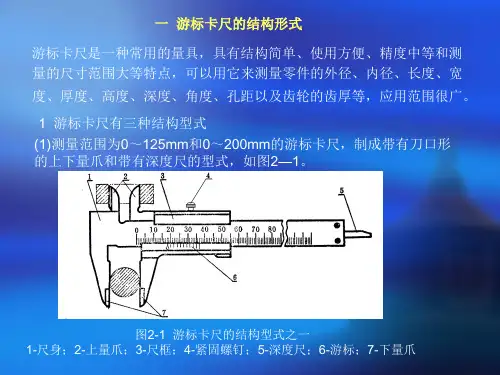

测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，当测量零件的外尺寸时：卡尺两测量面的联线应垂直于被测量表面，不能歪斜。
