现代通信网PPT课件

2、现代通信网
通信系统与通信网的基本概念是从物理结构及 硬件设施方面去理解和定义的, 然而现在的通信网、 通信系统已经融入了计算机技术。
2019/9/23
15
现代通信就是数字通信与计算机技术的结合。 现代通信网定义: 在数字通信系统中融合了计算 机硬、 软件技术, 这样的系统即为现代通信系统。 现在的通信网已实现了数字化, 并引入了大量的 计算机硬、软件技术, 使通信网越来越综合化、智能 化, 把通信网推向一个新时代, 即现代通信网。 我们现在经常谈到的通信网、电话网、数据网、 计算机网、 移动通信网等都属于现代通信网, 也可简 称通信网。
2019/9/23
19
1、
电话网是传统的网, 是人们都比较熟悉的网络, 其
主要是为话音业务的传送、转接而设置的网络。
电话网在世界上一般主要采用SDH系统干线传
输和中继传输为主, 以数字程控交换机为话音信号的
转接点而设置等级结构。我国的电话网可分为长途
电话网、本地网、市话网和接入网。
1）
长途网为复合型结构, 它以长途交换中心划分为
第8章 现代通信网
本章主要内容 1 现代通信网 2 现代通信网分类
2019/9/23
1
8-1 现代通信网

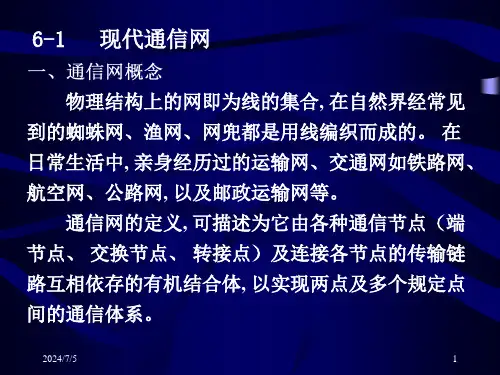

物理结构上的网即为线的集合, 在自然界经常见 到的蜘蛛网、渔网、网兜都是用线编织而成的。 在 日常生活中, 亲身经历过的运输网、交通网如铁路网、 航空网、公路网, 以及邮政运输网等。
通信网的定义, 可描述为它由各种通信节点（端 节点、 交换节点、 转接点）及连接各节点的传输链 路互相依存的有机结合体, 以实现两点及多个规定点 间的通信体系。
2019/9/23
9
图 总线型网
2019/9/23
10
图 复合型网
2019/9/23
11
图 树型网
2019/9/23
12
三、通信系统与通信网
1
通信系统是利用信道连接收、发两端设备 而完成信息传递和交流的全过程, 是由两端节点 与信道构成的通信系统。
具有共同的规律性, 这种规律从逻辑上讲 即为普通的点线连接, 两点间连接即为线, 点、 线的这种连接是构成各种网的基础。
长途 网 移动 网
地 球 站数 微字 波多 设路 备设
备 光 传 输 终 端 设 备
长市 途内 交交 换换 设设 备备
移
基
动
站
交
换 设 备
基 站
本地 网
图 通信网构成示意图
2019/9/23
14
通信网源于通信系统, 又高于通信系统。 但是 不论网的种类、功能、技术如何复杂, 从物理上的 硬件设施分析, 通信系统是各种网不可缺少的物质 基础, 因此, 通信网是通信系统发展的必然结果。通 信系统可以独立地存在, 然而一个通信网是通信系 统的扩充, 是多节点各通信系统的综合, 通信网不能 离开系统而单独存在。
没有线构不成网, 点、 线是构成网的必 要条件。也可以说, 通信系统是构成各种通信网 的基础。 通信网构成示意图如图所示。
2019/9/23
13
地
球
站 市长 数
用户 内 途 字 微
交 交 多波
换 换 路设
设 设 设备
备备 备 光
基
移
站
动
wenku.baidu.com
交
传 输 终
基 站
换 设 备
端 设 备
本地 网
通信 卫星
光再 生中继设 备 (光 放大器 )
2019/9/23
6
图 网型网
2019/9/23
7
图 环型网
2019/9/23
8
4. 总线型网 总线型网是节点都连接到一条共有的传输线上, 这条传输线常称为总线, 因此称之为总线型网。 这是 一种并联的网络, 如电灯网络, 在信息传输中计算机网 络也较常用, 此种网络增减节点很方便, 设置的传输链 路少, 其结构如图所示。 5. 复合型网 现在的实际组网, 是以上网组合而成, 称为复合型 网, 如网型网与星型网的组合构成当前的市话网, 如图 所示。又如星型网扩展组成树型网, 如图所示。
一级交换中心、 二级交换中心和三级交换中心组成
的三级网络结构。
2019/9/23
20
一级交换中心为国家的大型交换中心, 又称为省 间交换中心, 现主要设置在我国的八大城市（北京, 沈 阳, 西安, 成都, 武汉, 南京, 上海, 广州）；
接设备等等。
传输链路即为各种传输信道, 如电缆信道、光缆
信道、 微波、卫星信道及其他无线传输信道等等。
2019/9/23
3
二、通信网的物理拓扑结构 从点线组成网的物理结构, 即从硬件设施去分析
当前组成通信网的基本结构, 主要有 5 种基本网结构, 由它可复合组成若干种网。
1. 星型网 星型网如同星状, 以一中心点向四周辐射, 也可 称为辐射网。其结构如图8.1所示。 现在的程控交换局或数据集点机与其所在的各 电话用户及数据用户间的连接就属于这种结构。
2019/9/23
2
由通信网的定义可看出, 从物理结构或从硬件设
施方面去看, 它由终端设备、交换设备及传输链路三
大要素组成。
这里的终端设备主要包括电话机、 PC机、 移动
终端、手机和各种数字传输终端设备, 如PDH光端机、
SDH光端机等。
交换节点包括程控交换机、分组交换机、ATM交
换机、移动交换机、路由器、集线器、网关、交叉连
2019/9/23
4
图 星型网
2019/9/23
5
2. 网型网 任意节点间都有线相连接, 如图所示。 以上连接属于全连通方式, 在实际的组网中根据 实际情况从经济效益考虑, 可组成不全连通方式而形 成网孔型网, 这种网在实际通信组网中的大区一级干 线网以及市话网中大量采用。
3. 这是一种首尾相接的闭合网络, 如图所示。这种 网结构简单, 而且有自愈功能, 现在的SDH光传输系统 组网中经常采用, 组成自愈保护环网, 其稳定性较高。
2019/9/23
16
2019/9/23
17
8.2 现代通信网的分类
现代通信网的分类很多, 按其功能、作用、 性质及其服务范围等, 可分为各种不同的网络。
按其完成功能作用分为
电话网 数据网(计算机网) 图像网 移动网
2019/9/23
18
按服务范围分为
长途网 本地网 接入网
专用网的分类就更多了, 如各个部门行业, 按其 自身信息技术的需求而建设的网, 如气象网、邮政综 合计算机网, 各银行组建的金融网, 大型工矿企业控 制网、监控网等等。不管以上网络如何组成, 都是基 于以上几种通信系统的实际应用。如气象网主要由 卫星通信系统、光纤通信系统等组成的。
