国家电网公司常用安全标志及设置规范
国家电网公司送变电工程施工安全设施标准
安全设施标准（施工）一、安全标志牌1、使用范围线路工程、变电工程。
2、设置场所线路工程：杆塔组立、爆破工程、张力放线场地、仓库及危险区域、跨越架搭设、大跨越及交叉跨越施工等场所。
变电工程：变电站施工现场、仓库及危险区域、施工电源、变电扩改建工程分区等场所。
3、标志牌内容：标志牌分４类。
禁止标志牌：包括禁止烟火、禁止吸烟、禁止合闸有人工作、未经许可不得入内、禁止攀登高压危险，等；警告标志牌：包括必须戴安全帽、必须系安全带、必须戴防护眼镜，等：指令标志牌：包括止步高压危险、当心触电、当心坠落、当心坑洞、当心落物，等：指示标志牌：包括从此上下、在此工作，等。
4、制作要求标志牌宜采用塑料板或镀锌铁板制作。
制作尺寸和图形要求见附录A。
二、安全围栏和临时提示遮拦1、使用范围线路工程、变电工程。
2、设置场所线路工程：牵张场、带电跨越危险作业区等场所；变电工程：改扩建工程与带电区的分界、高压试验区、重要作业区、危险场所、安全通道等场所。
3、制作要求型式：采用钢管立柱，围栏采用钢管框形组件或用红色和白色相间的安全围绳。
结构:立柱刷红、白相间漆、围栏框刷红漆。
受现场条件限制时，用红、白尼龙绳代替围栏框，固定于主柱套管内。
临时提示遮栏的制作参见附图B-3。
三、孔洞盖板1、范围变电工程。
2、设置场所变电工程施工过程中的孔洞，防止人员或物体坠入的临时封盖。
3、制作要求型式：根据需要，制成矩、方、圆三种盖板。
结构：采用花纹钢板厚3～4 mm，边角钢条用厚10～15 m m 钢板，盖板边缘应大于孔洞边缘100 m m，盖板下应设限位块，限位与孔洞边缘距不大于30 m m，限位块用角钢，盖板的承重不小于200 kg/m 2，盖板上刷红、白相间标志漆，大于1m 的孔洞盖板应有加强筋。
四、低压配电箱1、使用范围变电工程。
2、设置场所变电施工用电配电箱，根据需要设置。
3、制作技术和使用要求（参考附录C）盘柜制作应符合GB4720-84第一部分第四条规定，外表喷涂蓝或绿漆，内壁喷涂米黄或白色漆，盘门标有“低压配电箱、有电危险”红色标记。
电力线路作业现场围栏和标示牌设置
电力线路作业现场围栏和标示牌设置规范(试行)1 总则1.1为进一步加强电力线路作业现场安全措施设置的标准化、规范化管理，创造一个安全、有序、清晰的作业环境，保证电力线路作业处于受控、在控状态，防止作业人员误蹬杆塔（误进带电区域）、非作业人员误入作业区域。
根据国家电网公司《电力安全工作规程（线路部分）》（以下简称《安规》）“悬挂标示牌和装设遮栏（围栏）”的规定,结合公司电力生产实际，特制定本规范。
1.2 本规范规定了电力线路作业现场标示牌和遮栏（围栏）的使用和设置。
“停电”、“验电”、“装设接地线”、“使用个人保安线”等技术措施，按《安规》有关规定执行。
1.3 本规范适用于输、配电线路(含电缆)检修、改造、施工等电力生产工作。
1.4 各单位可结合本单位实际制定实施细则。
1.5 本规范解释权属省公司安全监察部，各单位在执行中发现问题请及时报告省公司安全监察部。
1.6 本规范自下发之日起执行。
2 安全围栏2.1 安全围栏包括：围栏、围网、提示遮栏等。
2.1.1围栏可分为:可伸缩型和非伸缩型。
2.1.2提示遮栏：由立杆和提示绳（带）组成。
围 网提示遮栏提示遮栏2.2 基本要求2.2.1围栏、围网、提示遮栏高均为120cm 。
2.2.2围栏、围网、提示遮栏应红白相间，颜色应醒目。
2.2.3围栏、围网、提示遮栏立柱应有反光膜或涂有反光漆。
2.3 使用范围2.3.1围栏、围网2.3.1.1城区、人口密集区地段或交通道口和通行道路上检修施工作业，明确工作地点，与非作业区域明显隔离。
2.3.1.2高处作业时，工作地点下面可能坠落范围半径，防止落物伤人。
2.3.1.3地面配电设备部分停电的工作，人员工作时距带电设备距离小于设备不停电时的安全距离。
2.3.1.4电缆、高压配电设备做耐压试验，防止非工作人员入内。
2.3.2提示遮栏适用农村、非人口密集区地段作业区域的划分与提示，如上述区域电缆沟道以及线路施工作业区等的围护。
电力行业知识变电部分安全标志
2.2.8 图例及配置规范工艺及安装要求1、工艺要求工艺一：双膜反光标志牌用优质铝板经处理后，用不同等级的反光膜进行复膜、雕刻等工艺制作。
2.2.9 应用图例图例1 图例22.3 指令标志2.3.1 指令标志含义是强制人们必须做出某种动作或采取防范措施的图形标志。
2.3.2 指令标志的基本形式是一长方形衬底牌，上方是圆形指令标志，下方为矩形补充标志，图形上、中、下间隙，左、右间隙相等。
2.3.3 指令标志长方形衬底为白色，圆形衬底为蓝色，符号标志为白色，矩形补充标志为黑色框和黑色字符，字为黑体，字号根据标志牌尺寸、字数适当调整。
2.3.4 可根据现场情况采用甲、乙、丙或丁种规格。
2.3.5 指令标志牌的参数单位：mm2.3．6 指令标志牌的制图标准2.3.7 指令标志牌的标准色标志牌色彩图例标准色蓝色(BLUE)C100MOYOK02.3.8 图例及配置规范2.3.9 应用图例图例1 图例22.4 提示标志2.4.1 提示标志的含义是向人们提供某种信息(如标明安全设施或场所等)的图形标志。
2.4.2 提示标志的基本形式是正方形衬底牌，内为圆形提示标志，四周间隙相等。
2.4.3 提示标志圆形为白色，黑体黑色字，衬底色为绿色。
字号根据标志牌尺寸、字数适当调整。
2.4.4 提示标志牌的参数：A=250mm，D=200mm或A=150mm，D=120mm2.4.5 提示标志牌的制图标准2.4.6 提示标志牌的标准色标志牌色彩图例标准色绿色(GREEN)C100 MO Yl00 K0 2.4.7 图形及配置规范2.4.8 图例应用。

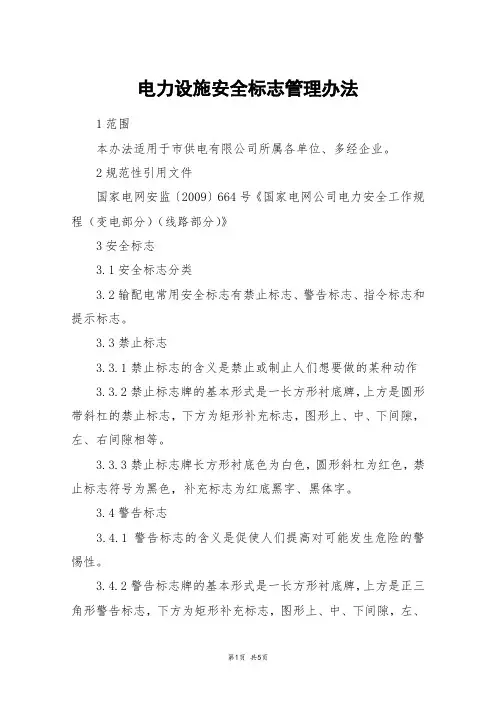

电力设施安全标志管理办法
电力设施安全标志管理办法1范围本办法适用于市供电有限公司所属各单位、多经企业。
2规范性引用文件国家电网安监〔2009〕664号《国家电网公司电力安全工作规程（变电部分）（线路部分）》3安全标志3.1安全标志分类3.2输配电常用安全标志有禁止标志、警告标志、指令标志和提示标志。
3.3禁止标志3.3.1禁止标志的含义是禁止或制止人们想要做的某种动作3.3.2禁止标志牌的基本形式是一长方形衬底牌，上方是圆形带斜杠的禁止标志，下方为矩形补充标志，图形上、中、下间隙，左、右间隙相等。
3.3.3禁止标志牌长方形衬底色为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底黑字、黑体字。
3.4警告标志3.4.1警告标志的含义是促使人们提高对可能发生危险的警惕性。
3.4.2警告标志牌的基本形式是一长方形衬底牌，上方是正三角形警告标志，下方为矩形补充标志，图形上、中、下间隙，左、右间隙相等。
3.4.3警告标志牌长方形衬底色为白色，正三角形及标志符号为黑色，衬底为黄色，矩形补充标志为黑框黑体字，字为黑色、白色衬底。
3.5指令标志3.5.1指令标志的含义是强制人们必须做出某种动作或采取防范措施的图形标志。
3.5.2指令标志牌的基本形式是一长方形衬底牌，上方是圆形的指令标志，下方为矩形补充标志，图形上、中、下间隙，左、右间隙相等。
3.5.3指令标志牌长方形衬底色为白色，圆形衬底色为蓝色，标志符号为白色，矩形补充标志为黑框黑体字，字为黑色。
3.6提示标志3.6.1提示标志的含义是向人们提供某种信息（如标明安全设施或场所等）的图形标志。
3.6.2提示标志牌的基本形式是正方形底牌，内为圆形提示标志，四周间隙相等。
3.6.3提示标志圆形为白色，黑体黑色字，衬底色为绿色。
3.7配置规范3.7.1禁止标志3.7.1.1禁止烟火3.7.1.1.1悬挂在蓄电池室门上。
3.7.1.1.2悬挂在变电站控制室、保护仪表盘室等门口和室内。
3.7.1.1.3悬挂在变电站电缆夹层、隧道、竖井等入口。
电力线路作业现场围栏和标示牌设置规范(试行)
电力线路作业现场围栏和标示牌设置规范(试行)1 总则1.1为进一步加强电力线路作业现场安全措施设置的标准化、规范化管理，创造一个安全、有序、清晰的作业环境，保证电力线路作业处于受控、在控状态，防止作业人员误蹬杆塔（误进带电区域）、非作业人员误入作业区域。
根据国家电网公司《电力安全工作规程（线路部分）》（以下简称《安规》）“悬挂标示牌和装设遮栏（围栏）”的规定,结合公司电力生产实际，特制定本规范。
1.2 本规范规定了电力线路作业现场标示牌和遮栏（围栏）的使用和设置。
“停电”、“验电”、“装设接地线”、“使用个人保安线”等技术措施，按《安规》有关规定执行。
1.3 本规范适用于输、配电线路(含电缆)检修、改造、施工等电力生产工作。
1.4 各单位可结合本单位实际制定实施细则。
1.5 本规范解释权属省公司安全监察部，各单位在执行中发现问题请及时报告省公司安全监察部。
1.6 本规范自下发之日起执行。
2 安全围栏2.1 安全围栏包括：围栏、围网、提示遮栏等。
2.1.1围栏可分为:可伸缩型和非伸缩型。
2.1.2提示遮栏：由立杆和提示绳（带）组成。
围 网提示遮栏提示遮栏2.2 基本要求2.2.1围栏、围网、提示遮栏高均为120cm 。
2.2.2围栏、围网、提示遮栏应红白相间，颜色应醒目。
2.2.3围栏、围网、提示遮栏立柱应有反光膜或涂有反光漆。
2.3 使用范围2.3.1围栏、围网2.3.1.1城区、人口密集区地段或交通道口和通行道路上检修施工作业，明确工作地点，与非作业区域明显隔离。
2.3.1.2高处作业时，工作地点下面可能坠落范围半径，防止落物伤人。
2.3.1.3地面配电设备部分停电的工作，人员工作时距带电设备距离小于设备不停电时的安全距离。
2.3.1.4电缆、高压配电设备做耐压试验，防止非工作人员入内。
2.3.2提示遮栏适用农村、非人口密集区地段作业区域的划分与提示，如上述区域电缆沟道以及线路施工作业区等的围护。
(完整版)《国家电网公司电力安全工作规程(配电部分)》(试行).doc
《国家电网公司电力安全工作规程》（配电部分）2014 新版（试行）1总则1.1为加强配电作业现场管理，规范各类工作人员的行为，保证人身、电网和设备安全，依据国家有关法律、法规，结合配电作业实际，制定本规程。
1.2任何人发现有违反本规程的情况，应立即制止，经纠正后方可恢复作业。
作业人员有权拒绝违章指挥和强令冒险作业；在发现直接危及人身、电网和设备安全的紧急情况时，有权停止作业或者在采取可能的紧急措施后撤离作业场所，并立即报告。
1.3在试验和推广新技术、新工艺、新设备、新材料的同时，应制定相应的安全措施，经本单位批准后执行。
1.4电气设备分为高压和低压两种：高压电气设备：电压等级1000V以上者；低压电气设备：电压等级 1000V 及以下者。
1.5 本规程的附录 H、 I、K 、O 为规范性附录。
附录 A ～G、J、L 、M 、 N 和 P 为资料性附录。
1.6本规程适用于国家电网公司系统各单位所管理的运用中的配电线路、设备和用户配电设备及相关场所。
变电站、发电厂内的配电设备执行Q/GDW1799.1-2013《国家电网公司电力安全工作规程（变电部分）》。
配电线路系指20kV 及以下配电网中的架空线路、电缆线路及其附属设备等。
配电设备系指20kV 及以下配电网中的配电站、开闭所（开关站，以下简称开闭所）、箱式变电站、柱上变压器、柱上开关（包括柱上断路器、柱上负荷开关）、环网单元、电缆分支箱、低压配电箱、电表计量箱、充电桩等。
运用中的配电线路和设备，系指全部带有电压、一部分带有电压或一经操作即带有电压的配电线路和设备。
1.7从事配电相关工作的所有人员应遵守并严格执行本规程。
2配电作业基本条件2.1 作业人员2.1.1 经医师鉴定，无妨碍工作的病症（体格检查每两年至少一次）。
2.1.2 具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救。
2.1.3 接受相应的安全生产知识教育和岗位技能培训，掌握配电作业必备的电气知识和业务技能，并按工作性质，熟悉本规程的相关部分，经考试合格后上岗。
(整理)电力行业知识-变电部分-安全标志2
2.2.8 图例及配置规范3、当心中毒4、当心坠落6、当心坑洞7、当心机械伤人8、当心扎脚9、当心弧光2.2.9 应用图例图例1 图例22.3 指令标志2.3.1 指令标志含义是强制人们必须做出某种动作或采取防范措施的图形标志。
2.3.2 指令标志的基本形式是一长方形衬底牌，上方是圆形指令标志，下方为矩形补充标志，图形上、中、下间隙，左、右间隙相等。
2.3.3 指令标志长方形衬底为白色，圆形衬底为蓝色，符号标志为白色，矩形补充标志为黑色框和黑色字符，字为黑体，字号根据标志牌尺寸、字数适当调整。
2.3.4 可根据现场情况采用甲、乙、丙或丁种规格。
2.3.5 指令标志牌的参数单位：mm2.3．6 指令标志牌的制图标准2.3.7 指令标志牌的标准色标志牌色彩图例标准色蓝色(BLUE)C100MOYOK02.3.8 图例及配置规范2、必须系安全带4、必须戴防护帽5、必须通风、配戴防护手套7、必须戴防毒面具工艺及安装要求1、工艺要求工艺一：双膜反光标志牌2.3.9 应用图例图例1 图例22.4 提示标志2.4.1 提示标志的含义是向人们提供某种信息(如标明安全设施或场所等)的图形标志。
2.4.2 提示标志的基本形式是正方形衬底牌，内为圆形提示标志，四周间隙相等。
2.4.3 提示标志圆形为白色，黑体黑色字，衬底色为绿色。
字号根据标志牌尺寸、字数适当调整。
2.4.4 提示标志牌的参数：A=250mm，D=200mm或A=150mm，D=120mm2.4.5 提示标志牌的制图标准2.4.6 提示标志牌的标准色标志牌色彩图例标准色(GREEN)C100 MO Yl00 K0绿色、在此工作、从此进出工艺及安装要求2.4.8 图例应用精品文档精品文档。
国家电网公司常用安全标志及设置规范
附件1国家电网公司常用安全标志及设置规范一、安全标志2. 线路部分表1 常用禁止标志及设置规范序号提醒标志示例名称设置范围和地点备注1-1 禁止吸烟电缆隧道出入口、电缆井内、检修井内、电缆接续作业的临时围栏等处。
1-2 禁止烟火电缆隧道出入口等处。
1-7 禁止堆放消防器材存放处、消防通道等处。
1-9 禁止攀登高压危险高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上。
1-10 禁止开挖下有电缆禁止开挖的地下电缆线路保护区内。
—4—1-11 禁止在高压线下钓鱼跨越鱼塘线路下方的适宜位置。
1-12 禁止取土线路保护区内杆塔、拉线附近适宜位置。
1-13禁止在高压线附近放风筝经常有人放风筝的线路附近适宜位置。
表2 常用警告标志及设置规范序号提醒标志示例名称设置范围和地点备注2-6 当心触电有可能发生触电危险的电气设备和线路，如配电装置室、开关等处。
2-18 止步高压危险带电设备固定遮栏上，高压试验地点安全围栏上，因高压危险禁止通行的过道上，工作地点临近室外带电设备的安全围栏上等处。
表5 常用消防安全标志及设置规范序号提醒标志示例名称设置范围和地点备注—5—5-4 灭火器悬挂在灭火器、灭火器箱的上方或存放灭火器、灭火器箱的通道上。
泡沫灭火器器身上应标注“不适用于电火”字样。
组合标志5-8 紧急出口便于安全疏散的紧急出口处，与方向箭头结合设在通向紧急出口的通道、楼梯口等处。
组合标志二、安全标志制作标准（二）线路部分1. 禁止标志（1）禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
（2）禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。
（3）禁止标志牌的制图标准如图1，参数如表1，可根据现场情况采用甲、乙、丙、丁、戊、己或庚规格。
—6—— 7 —图 1 禁止标志牌的制图标准表1禁止标志牌的制图参数（α=45°）单位： 毫米参数 种类A B A 1 D （B 1） D 1 C 甲 900 720 207 549 439 45 乙 700 560 161 427 341 35 丙 500 400 115 305 244 24 丁 400 320 92 244 195 19 戊 300 240 69 183 146 14 己 200 160 46 122 98 10 庚806518504042. 警告标志（1）警告标志牌的基本型式是一长方形衬底牌，上方是警告标志（正三角形边框），下方是文字辅助标志（矩形边框）。
电力行业知识-变电部分-安全标志1
2 安全标志安全标志分为禁止标志、警告标志、指令标志、提示标志、消防标志及其他标志六个部分。
2.1禁止标志2.1.1 禁止标志的含义是禁止或制止人们预做不安全行为的图形标志。
2.1.2 禁止标志牌的基本形式是——长方形衬底牌，上方是圆形带斜杠的禁止标志，下方为矩形补充标志，图形上、中、下间隙，左、右间隙相等。
2.1.3 禁止标志牌长方形衬底色为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底黑字、黑体字，字号根据标志牌尺寸、字数调整。
2.1.4 应根据现场情况采用甲、乙、丙或丁种规格。
2.1.5 禁止标志牌的参数(α=45°)A 单位：mmB 单位：mm2.1.6 禁止标志牌的制图标准（A）（B）2.1.7 禁止标志牌的标准色标志牌色彩图例(RED)CO Ml00 Y100 K0红色Array黑色(BLACK)CO MO YO Kl00 Array2.1.8 图例及配置规范禁止带火种、禁止吸烟、禁止攀登，高压危险！图例A图例A图例B、禁止使用无线通信、禁止跨越、禁止乘人、禁止戴手套、施工现场禁止通行、下有电缆禁止施工、高压危险严禁触摸2.1.9 应用图例图例1 图例2图例3 图例4图例52.2 警告标志2.2.1 警告标志含义是提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。
2.2．2 警告标志牌的基本形式是一长方形衬底牌，上方是正三角形警告标志，下方为矩形补充标志，图形上、中、下间隙，左、右间隙相等。
2.2.3 警告标志牌长方形衬底为白色，正三角形及标志符号为黑色，衬底为黄色，矩形补充标志为黑框黑体字，字为黑色、白色衬底，字号根据标志牌尺寸、字数适当调整。
2.2.4 根据现场情况采用甲、乙、丙或丁种规格。
2.2.5 警告标志牌的参数单位：mm2.2．6 警告标志牌的制图标准2.2.7 警告类标志牌的标准色标志牌色彩图例标准色黄色（YELLOW） C0 M0 Y100 K0黑色(BLACK)CO MO YO Kl00。
电力设备设施安全标志管理规定范本
电力设备设施安全标志管理规定范本第一章总则第一条为了加强电力设备设施的安全管理，确保工作人员和公众的人身安全，规范电力设备设施安全标志的设置和管理，根据相关法律法规，制定本管理规定。
第二条本规定适用于国家电力公司和其分支机构、电力工程建设单位、电力设备设施管理单位以及其他相关单位的电力设备设施安全标志设置和管理。
第三条电力设备设施安全标志应当以保障人身安全为宗旨，突出警示作用，全面准确反映电力设备设施的安全情况。
第四条电力设备设施安全标志的设置和管理应当遵循科学、合理、规范、统一的原则。
第二章安全标志的种类与设置第五条电力设备设施安全标志分为指示标志、警告标志、禁止标志和指引标志四种类型。
第六条指示标志用于标明电力设备设施的位置、方向、功能等信息，包括设备名称标志、设备编号标志、运行指示标志等。
第七条警告标志用于标明电力设备设施的危险性，提醒人们注意安全，包括高压警告标志、感应警告标志、防护警告标志等。
第八条禁止标志用于标明禁止进行的操作或进入的区域，包括禁止通行标志、禁止停车标志、禁止拆卸标志等。
第九条指引标志用于引导人们正确使用电力设备设施，包括操作指南标志、安全出口标志、防滑标志等。
第十条电力设备设施安全标志应当根据实际情况和需要进行设置，并采用明显的标识、清晰的文字和图形。
第三章安全标志的管理与维护第十一条电力设备设施安全标志的设置应当专人负责，确保位置准确、标志醒目。
第十二条电力设备设施安全标志的图形和文字应当按照国家标准和规范进行设计和绘制，确保清晰可辨认。
第十三条电力设备设施安全标志应当定期进行检查和维护，确保标志无损坏、无污损、不脱落。
第十四条发现电力设备设施安全标志损坏、污损、脱落等情况时，应当及时修复和更换，确保标志的有效性和正确性。
第十五条电力设备设施安全标志的设置和管理应当遵循相应的法律法规和标准要求，对违反管理规定的单位和个人，相关部门应当依法给予处罚。
第四章普及宣传与培训第十六条国家电力公司和其他相关单位应当加强对电力设备设施安全标志的普及宣传工作，提高人们的安全意识和防范意识。
电力线路作业现场围栏和标示牌设置规范(试行)
电力线路作业现场围栏和标示牌设置规范(试行)1 总则1.1为进一步加强电力线路作业现场安全措施设置的标准化、规范化管理，创造一个安全、有序、清晰的作业环境，保证电力线路作业处于受控、在控状态，防止作业人员误蹬杆塔（误进带电区域）、非作业人员误入作业区域。
根据国家电网公司《电力安全工作规程（线路部分）》（以下简称《安规》）“悬挂标示牌和装设遮栏（围栏）”的规定,结合公司电力生产实际，特制定本规范。
1.2 本规范规定了电力线路作业现场标示牌和遮栏（围栏）的使用和设置。
“停电”、“验电”、“装设接地线”、“使用个人保安线”等技术措施，按《安规》有关规定执行。
1.3 本规范适用于输、配电线路(含电缆)检修、改造、施工等电力生产工作。
1.4 各单位可结合本单位实际制定实施细则。
1.5 本规范解释权属省公司安全监察部，各单位在执行中发现问题请及时报告省公司安全监察部。
1.6 本规范自下发之日起执行。
2 安全围栏2.1 安全围栏包括：围栏、围网、提示遮栏等。
2.1.1围栏可分为:可伸缩型和非伸缩型。
2.1.2提示遮栏：由立杆和提示绳（带）组成。
围 网提示遮栏提示遮栏2.2 基本要求2.2.1围栏、围网、提示遮栏高均为120cm 。
2.2.2围栏、围网、提示遮栏应红白相间，颜色应醒目。
2.2.3围栏、围网、提示遮栏立柱应有反光膜或涂有反光漆。
2.3 使用范围2.3.1围栏、围网2.3.1.1城区、人口密集区地段或交通道口和通行道路上检修施工作业，明确工作地点，与非作业区域明显隔离。
2.3.1.2高处作业时，工作地点下面可能坠落范围半径，防止落物伤人。
表不同高度的可能坠落范围半径2.3.1.3地面配电设备部分停电的工作，人员工作时距带电设备距离小于设备不停电时的安全距离。
表设备不停电时的安全距离2.3.1.4电缆、高压配电设备做耐压试验，防止非工作人员入内。
2.3.2提示遮栏适用农村、非人口密集区地段作业区域的划分与提示，如上述区域电缆沟道以及线路施工作业区等的围护。
电力设施安全标志的设置
电力设施安全标志的设置1 电力设施安全标志设置要求1.1 电气设备标志1.1.1 电气设备标志由设备编号与设备名称组成。
1.1.2 每一个电气设备标志的内容应是唯一的不能出现两个及以上内容完全相同的设备标志。
1.1.3 功能、用途完全相同的电气设备其设备名称应保持一致。
1.1.4 设备本体或设备附近醒目位置应设置设备标志牌。
1.1.5 电气盘柜本体醒目位置应设置设备标志牌且同一盘柜前后均应设置一致的设备标志牌。
1.1.6 现场动力、控制电缆两端应悬挂标明电缆编号、型号、始点、终点的标志牌。
1.1.7 变、配电所室入口处醒目位置应设置建筑物名称标志牌。
1.2 安全标志1.2.1 安全标志应设在醒目的位置便于进出现场的人识别。
1.2.2 安全标志牌不应设在门、窗、架等可移动物体上安全标志牌前不得放置妨碍认读的障碍物。
1.2.3 多个安全标志牌一起设置时应按警告、禁止、指令、提示类型的顺序先左后右、先上后下地排列。
1.2.4 安全标志牌应设置在明亮的环境中设置高度应尽量与人的视线高度相一致。
1.2.5 现场的配电设备应设置“当心触电”警告标志牌。
1.3 安全防护1.3.1 工作人员进入生产现场应根据作业环境中所存在的危险因素穿戴必要的职业安全健康防护设施。
1.3.2 变配电室内沟道、孔洞、电缆沟、隧道入口应加装盖板，电缆隧道的盖板应能从下部随时打开。
1.3.3 变、配电所室内的升降口、楼梯和平台，应装设不低于1050mm 高的栏杆。
如在检修期间需将栏杆拆除时，应装设临时遮栏，并在检修工作结束后将栏杆恢复。
1.3.4 控制室、电缆夹层、控制柜、开关柜等处的电缆穿越过的孔洞，应用防火材料严密封闭。
1.4 安全警示线1.4.1 在配电柜周围、控制台、配电箱前应标注黄色的安全警示线。
1.4.2 在楼梯第一级台阶地面边缘处以及人行通道高差300mm 以上的边缘处应标注防止踏空线。
1.4.3 在人行通道高度不足 1.8 米的障碍物上应标注防止碰头线。
国家电网公司常用安全标志与设置规范标准
附件1国家电网公司常用安全标志及设置规—、安全标志2.线路部分表1常用禁止标志及设置规表2常用警告标志及设置规表5常用消防安全标志及设置规二、安全标志制作标准（二）线路部分1.禁止标志（1）禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）《图形上、中、下间隙，左、右间隙相等。
（2）禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。
（3）禁止标志牌的制图标准如图1,参数如表1,可根据现场情况采用甲、乙、丙、丁、戊、己或庚规格。
图1禁止标志牌的制图标准表1禁止标志牌的制图参数（a =45 °）单位：毫米2.警告标志（1）警告标志牌的基本型式是一长方形衬底牌，上方是警告标志（正三角形边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
（2）警告标志牌长方形衬底色为白色，正三角形边框底色为黄色，边框及标志符号为黑色，辅助标志为白底黑字、黑体字，字号根据标志牌尺寸、字数调整。
（3）警告标志牌的制图标准如图2,参数如表2,可根据现场情况采用甲、乙、丙或丁规格。
* B1 -----------⑴ B ■图2警告标志牌的制图标准表2警告标志牌的制图参数单位：毫米甲:500400305115213P 10乙400320244921708丙300240183691286丁:20016012246854注：边框外角圆弧半径r=0.080A13.指令标志（1）指令标志牌的基本型式是一长方形衬底牌，上方是指令标志（圆形边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
（2）指令标志牌长方形衬底色为白色，圆形边框底色为蓝色，标志符号为白色，辅助标志为蓝底白字、黑体字，字号根据标志牌尺寸、字数调整。
（3）指令标志牌的制图标准如图3,参数如表3,可根据现场情况采用甲、乙、丙或丁规格。
变电一次设备作业现场围栏和标示牌设置规范
变电一次设备作业现场围栏和标示牌设置规范1总则1.1为加强电力生产现场管理，规范变电一次设备作业安全措施的设置，保证人身安全、设备安全和电网安全，根据国家电网公司《电力安全工作规程（变电站和发电厂电气部分）》（以下简称《安规》）悬挂标示牌和装设遮栏（围栏）的规定 ,结合公司电力生产的实际，制定本规范。
1.2悬挂标示牌和装设遮栏（围栏）之前的停电、验电、接地等措施，按《安规》有关规定执行。
1.3《变电一次设备作业现场围栏和标示牌设置规范（试行）》（以下简称《规范》）适用于变电一次设备检修、改建、扩建、施工等电力生产工作。
各级生产管理人员和从事运行、检修、施工的人员，必须熟悉并严格执行本《规范》。
1.4 各单位可结合现场情况，依据《安规》和本《规范》制定补充条款和实施细则，经本单位主管生产的领导批准后执行。
1.5 本《规范》的解释权属江苏省电力公司安全监察部，各单位在执行中发现的问题请及时报告省公司安全监察部。
2临时遮栏（围栏）2.1临时遮栏（围栏）（以下简称临时围栏）种类和作用2.1.1临时围栏，包括临时围栏和临时围网两种。
临时围栏可分为 :固定式和非固定式临时围栏非固定式临时围栏可分为：可伸缩型和非伸缩型。
2.1.1.1非固定式临时围栏 :用于检修设备的作业现场，将工作区（检修设备）与非工作区（非检修设备）进行隔离，明确工作地点，防止误入带电间隔和误碰带电设备。
2.1.1.2固定式临时围栏：用于改、扩建等施工，将作业地点与运行设备进行有效隔开。
2.1.2非固定式临时围栏图例2.2临时围栏规格固定式临时围栏高 170cm非固定式临时围栏高 120cm非固定式临时围网高 120cm2.3临时围栏一般要求2.3.1临时围栏应由绝缘材料制成。
2.3.2严禁使用绳上挂小方旗作为临时围栏。
2.3.3非固定式临时围栏颜色应醒目。
2.4临时围栏装设要求2.4.1在室外部分停电的高压设备上工作，应在工作地点四周装设临时围栏，其出入口要围至临近道路旁边。
国家电网公司常用安全标志和设置规范方案
WORD 完美格式..整理分享..附件1国家电网公司常用安全标志及设置规范—、安全标志 2. 线路部分表1常用禁止标志及设置规范荼止堆放1-91-10 禁止攀登高压危险禁止开挖下有电缆高压配电装置构架的爬梯上，变压器、电 抗器等设备的爬梯上。
禁止开挖的地下电缆线路保护区内序号提醒标志示例名称1-11-2禁止吸烟禁止烟火 1-7(§)禁止堆放 设置范围和地点电缆隧道出入口、电缆井内、检修井内、电缆接续作业的临时围栏等处。
电缆隧道出入口等处。
消防器材存放处、消防通道等处。
备注—5 —禁止在咼压跨越鱼塘线路下方的适宜位置 线下钓鱼表2常用警告标志及设置规范序号提醒标志示例名称 设置范围和地点备注2-6A当心触电当心触电有可能发生触电危险的电气设备和 线路，如配电装置室、开关等处。
2-18A 1止步高压危段]止步咼压危险带电设备固定遮栏上，高压试验地点 安全围栏上，因高压危险禁止通行的 过道上，工作地点临近室外带电设备 的安全围栏上等处。
表5常用消防安全标志及设置规范1-12 禁止取土 线路保护区内杆塔、拉线附近适宜位置1-13 imntlUAI禁止在咼压 线附近放风筝经常有人放风筝的线路附近适宜位置1-11WORD 完美格式..整理分享..悬挂在灭火器、灭火器箱的上方或存 火”字样便于安全疏散的紧急出口处，与方向箭头结合设在通向紧急出口的通道、 楼梯口等处。
二、安全标志制作标准 （二）线路部分 1. 禁止标志（1） 禁止标志牌的基本型式是一长方形衬底牌，上方是禁 止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
（2） 禁止标志牌长方形衬底色为白色，带斜杠的圆边框为 红色，标志符号为黑色，辅助标志为红底白字、黑体字，字号根 据标志牌尺寸、字数调整。
（3） 禁止标志牌的制图标准如图 1，参数如表1，可根据现 场情况采用甲、乙、丙、丁、戊、己或庚规格。
电力线路作业现场围栏和标示牌设置规范(试行)
电力线路作业现场围栏和标示牌设置规范(试行)1 总则1.1为进一步加强电力线路作业现场安全措施设置的标准化、规范化管理，创造一个安全、有序、清晰的作业环境，保证电力线路作业处于受控、在控状态，防止作业人员误蹬杆塔（误进带电区域）、非作业人员误入作业区域。
根据国家电网公司《电力安全工作规程（线路部分）》（以下简称《安规》）“悬挂标示牌和装设遮栏（围栏）”的规定,结合公司电力生产实际，特制定本规范。
1.2 本规范规定了电力线路作业现场标示牌和遮栏（围栏）的使用和设置。
“停电”、“验电”、“装设接地线”、“使用个人保安线”等技术措施，按《安规》有关规定执行。
1.3 本规范适用于输、配电线路(含电缆)检修、改造、施工等电力生产工作。
1.4 各单位可结合本单位实际制定实施细则。
1.5 本规范解释权属省公司安全监察部，各单位在执行中发现问题请及时报告省公司安全监察部。
1.6 本规范自下发之日起执行。
2 安全围栏2.1 安全围栏包括：围栏、围网、提示遮栏等。
2.1.1围栏可分为:可伸缩型和非伸缩型。
2.1.2提示遮栏：由立杆和提示绳（带）组成。
围 网提示遮栏提示遮栏2.2 基本要求2.2.1围栏、围网、提示遮栏高均为120cm 。
2.2.2围栏、围网、提示遮栏应红白相间，颜色应醒目。
2.2.3围栏、围网、提示遮栏立柱应有反光膜或涂有反光漆。
2.3 使用范围2.3.1围栏、围网2.3.1.1城区、人口密集区地段或交通道口和通行道路上检修施工作业，明确工作地点，与非作业区域明显隔离。
2.3.1.2高处作业时，工作地点下面可能坠落范围半径，防止落物伤人。
表不同高度的可能坠落范围半径2.3.1.3地面配电设备部分停电的工作，人员工作时距带电设备距离小于设备不停电时的安全距离。
表设备不停电时的安全距离2.3.1.4电缆、高压配电设备做耐压试验，防止非工作人员入内。
2.3.2提示遮栏适用农村、非人口密集区地段作业区域的划分与提示，如上述区域电缆沟道以及线路施工作业区等的围护。
国家电网公司电力安全工作规程
国家电网公司电力安全工作规程（配电部分）（试行）总则1.1为加强配电作业现场管理，规范各类工作人员的行为，保证人身、电网和设备安全，依据国家有关法律、法规，结合配电作业实际，制定本规程。
1.2任何人发现有违反本规程的情况，应立即制止，经纠正后方可恢复作业。
作业人员有权拒绝违章指挥和强令冒险作业；在发现直接危及人身、电网和设备安全的紧急情况时，有权停止作业或者在采取可能的紧急措施后撤离作业场所，并立即报告。
1.3在试验和推广新技术、新工艺、新设备、新材料的同时，应制定相应的安全措施，经本单位批准后执行。
1.4电气设备分为高压和低压两种：高压电气设备：电压等级1000V以上者；低压电气设备：电压等级1000V及以下者。
1.5本规程的附录H、I、K、O为规范性附录。
附录A～G、J、L、M、N和P为资料性附录。
1.6本规程适用于国家电网公司系统各单位所管理的运用中的配电线路、设备和用户配电设备及相关场所。
变电站、发电厂内的配电设备执行Q/GDW1799.1-2013 《国家电网公司电力安全工作规程（变电部分）》。
配电线路系指20kV及以下配电网中的架空线路、电缆线路及其附属设备等。
配电设备系指20kV及以下配电网中的配电站、开闭所（开关站，以下简称开闭所）、箱式变电站、柱上变压器、柱上开关（包括柱上断路器、柱上负荷开关）、环网单元、电缆分支箱、低压配电箱、电表计量箱、充电桩等。
运用中的配电线路和设备，系指全部带有电压、一部分带有电压或一经操作即带有电压的配电线路和设备。
1.7从事配电相关工作的所有人员应遵守并严格执行本规程。
2配电作业基本条件2.1作业人员2.1.1经医师鉴定，无妨碍工作的病症（体格检查每两年至少一次）。
2.1.2具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救。
2.1.3接受相应的安全生产知识教育和岗位技能培训，掌握配电作业必备的电气知识和业务技能，并按工作性质，熟悉本规程的相关部分，经考试合格后上岗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精心整理附件1
国家电网公司常用安全标志及设置规范
一、安全标志
2.线路部分
表1常用禁止标志及设置规范
序号提醒标志示例名称设置范围和地点备注
1-1 禁止吸烟电缆隧道出入口、电缆井内、检修井内、电缆接续作业的临时围栏等处。
1-2 禁止烟火电缆隧道出入口等处。
1-7 禁止堆放消防器材存放处、消防通道等处。
1-9 禁止攀登高
压危险
高压配电装置构架的爬梯上，变压器、电
抗器等设备的爬梯上。
1-10 禁止开挖
下有电缆
禁止开挖的地下电缆线路保护区内。
1-11 禁止在高压
线下钓鱼
跨越鱼塘线路下方的适宜位置。
1-12 禁止取土线路保护区内杆塔、拉线附近适宜位置。
1-13 禁止在高压
线附近放风
筝
经常有人放风筝的线路附近适宜位置。
表2常用警告标志及设置规范
序号提醒标志示例名称设置范围和地点备注
2-6 当心触电有可能发生触电危险的电气设备和线路，如配电装置室、开关等处。
2-18 止步高压危险带电设备固定遮栏上，高压试验地点安全围栏上，因高压危险禁止通行的过道上，工作地点临近室外带电设备的安全围栏上等处。
表5常用消防安全标志及设置规范
序号提醒标志示例名称设置范围和地点备注
5-4 灭火器悬挂在灭火器、灭火器箱的上方或存
放灭火器、灭火器箱的通道上。
泡沫
灭火器器身上应标注“不适用于电
火”字样。
组合
标志
5-8 紧急出口便于安全疏散的紧急出口处，与方向
箭头结合设在通向紧急出口的通道、
楼梯口等处。
组合
标志
二、安全标志制作标准（二）线路部分
1.禁止标志
（1）禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
（2）禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。
（3）禁止标志牌的制图标准如图1，参数如表1，可根据现场情况采用甲、乙、丙、丁、戊、己或庚规格。
图1禁止标志牌的制图标准
表1
禁止标志牌的制图参数（α=45°）
单位：毫米
参数种类
A B A
1
D（B
1
）D
1
C
甲900 720 207 549 439 45
乙700 560 161 427 341 35
丙500 400 115 305 244 24
丁400 320 92 244 195 19
戊300 240 69 183 146 14
己200 160 46 122 98 10
庚80 65 18 50 40 4
2.警告标志
（1）警告标志牌的基本型式是一长方形衬底牌，上方是警告标志（正
三角形边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
（2）警告标志牌长方形衬底色为白色，正三角形边框底色为黄色，边框及标志符号为黑色，辅助标志为白底黑字、黑体字，字号根据标志牌尺寸、字数调整。
（3）警告标志牌的制图标准如图2，参数如表2，可根据现场情况采用甲、乙、丙或丁规格。
图2警告标志牌的制图标准
表2
警告标志牌的制图参数
单位：毫米
参数种类
A B B
1
A
2
A
1
g 甲500 400 305 115 213 10 乙400 320 244 92 170 8 丙300 240 183 69 128 6 丁200 160 122 46 85 4
注：边框外角圆弧半径r=0.080A1
3.指令标志
（1）指令标志牌的基本型式是一长方形衬底牌，上方是指令标志（圆形边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
（2）指令标志牌长方形衬底色为白色，圆形边框底色为蓝色，标志符号为白色，辅助标志为蓝底白字、黑体字，字号根据标志牌尺寸、字数调整。
（3）指令标志牌的制图标准如图3，参数如表3，可根据现场情况采用甲、乙、丙或丁规格。
图3指令标志牌的制图标准
表3
指令标志牌的制图参数
单位：毫米
参数种类
A B A
1
D（B
1
）甲500 400 115 305 乙400 320 92 244 丙300 240 69 183 丁200 160 46 122
4.提示标志
（1）提示标志牌的基本型式是一正方形衬底牌和相应文字，四周间隙相等。
（2）提示标志牌正方形衬底色为绿色，正方形边框底色为绿色，标志符号为白色，文字为黑色（白色）黑体字，字号根据标志牌尺寸、字数调整。
（3）指令标志牌的制图标准如图4，参数为：A=250毫米，D=200毫米或A=80毫米，D=65毫米。
图4提示标志牌的制图标准
5.消防安全标志
（1）方向辅助标志牌基本型式是一正方形衬底牌和导向箭头图形，标志牌尺寸（边长）一般为250毫米或根据现场实际选择，箭头方向可根据现场实际情况选择。
衬底为绿色时指示到紧急出口的方向，衬底为红色时指示灭火设备或报警装置的方向。
（2）组合标志牌基本型式是长方形衬底牌，由图形标志、方向辅助标志和文字辅助标志的组合。
其中，方向辅助标志与有关标志联用，指示被联用标志所表示意义的方向。
衬底为绿色时指示到紧急出口的方向，衬底为红色时指示灭火设备或报警装置的方向。
图例如图5，制图参数如表4。
图5消防组合标志牌的制图标准
表4
消防组合（电抗器等）标志牌（示例）的制图参数表
单位：毫米
参数种类
B A B
1
A
1甲500 400 200 200 乙350 300 140 140。
