配光报告解读
如何解读配光曲线(“计算”文档)共4张
A点：根据配光曲线已计算出发光强度为cd； A点：根据配光曲线已计算出发光强度为cd； AAAAAAAAAAAAAAAAAAAAAAA点点点点点点点点点点点点点点点点点点点点点点点：：：：：：：：：：：：：：：：：：：：：：：根根根根根根根根根根根根根根根根根根根 根根根根据据据据据据据据据据据据据据据据据据据 据据据据配配配配配配配配配配配配配配配配配配配 配配配配光光光光光光光光光光光光光光光光光光光 光光光光曲曲曲曲曲曲曲曲曲曲曲曲曲曲曲曲曲曲曲 曲曲曲曲线线线线线线线线线线线线线线线线线线线 线线线线已已已已已已已已已已已已已已已已已已已 已已已已计 计 计 计 计 计 计 计 计 计 计 计 计 计 计 计 计 计 计计 计 计 计算算算算算算算算算算算算算算算算算算算 算算算算出出出出出出出出出出出出出出出出出出出 出出出出发发发发发发发发发发发发发发发发发发发 发发发发光光光光光光光光光光光光光光光光光光光 光光光光强强强强强强强强强强强强强强强强强强强 强强强强度度度度度度度度度度度度度度度度度度度 度度度度为为为为为为为为为为为为为为为为为为为 为为为为cccccccccccccccccccccccddddddddddddddddddddddd；；；；；；；；；；；；；；；；；；； ；；；； A点：根据配光曲线已计算出发光强度为cd； A点：根据配光曲线已计算出发光强度为cd；

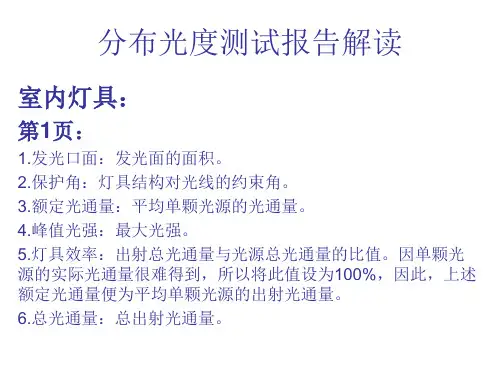

光度分布测试报告解读
• 第7页 • 20.灯具等光强曲线
• 第8页 • 21.灯具有效平均照度曲线
• 第9页 • 22.平均等照度曲线
• 第10，11页 • 23.灯具平均亮度 • 指于某一已知角度之光度除以灯具在该方 向之投影面积
C平面
Γ
• 第12页 • 24.平均照度曲线
• 道路灯具 • 第1页
• • • • • 1.峰值光强位置：最大光强位置。 2.路边，屋边：如图，将灯放置在 路边，A区域为屋边，B和C区域 为路边。 3.76°闪亮面积：闪亮面积： 在C=0°或180°、γ=76° • 方向观察的灯具闪亮部分投影面积。
• • • • • • • • • •
•
• •
7.CIE分类：灯具按光通量在上下空间分布的比例分为五类：直接型、半直接 型、全漫射型（包括水平方向光线很少的直接—间接型）、半间接型和间接 型。 (1) 直接型灯具(direct lighting luminaire) 此类灯具绝大部分光通量（90-100%）直接投照下方，所以灯具的光通 量的利用率最高。 (2) 半直接型灯具(semi-direct lighting luminaire) 这类灯具大部分光通量（60-90%）射向下半球空间，少部分射向上方， 射向上方的分量将减少照明环境所产生的阴影的硬度并改善其各表面的亮度 比。 (3) 漫射型或直接—间接型灯具(diffused lighting luminaire) 灯具向上向下的光通量几乎相同（各占40%-60%）。 最常见的是乳白玻璃球形灯罩，其他各种形状漫射透光的封闭灯罩也有 类似的配光。这种灯具将光线均匀地投向四面八方，因此光通利用率较低。 (4) 半间接灯具(semi-indirect lighting luminaire) 灯具向下光通占10%-40%，它的向下分量往往只用来产生与天棚相称的 亮度，此分量过多或分配不适当也会产生直接或间接眩光等一些缺陷。 上面敞口的半透明罩属于这一类。它们主要作为建筑装饰照明，由于大 部分光线投向顶棚和上部墙面，增加了室内的间接光，光线更为柔和宜人。 (5) 间接灯具(indirect lighting luminaire)) 灯具的小部分光通（10%以下）向下。设计得好时，全部天棚成为一个 照明光源，达到柔和无阴影的照明效果，由于灯具向下光通很少，只要布置 合理，直接眩光与反射眩光都很小。此类灯具的光通利用率比前面四种都低。
LED室内照明配光解读
LED室内照明灯具的配光解读在各种照明场所中，灯具的重要性不言而喻。
灯具本身的基本作用是提供与光源的电气连接，而在一般情况下，用户最关心的是这一盏灯是否能够照亮我们希望它照亮的地方，是否使我们感觉舒适；然而，对于职业的照明设计师而言，他除了要熟知各种灯体的选材、透镜及反光系统之外，还必须根据灯具的配光曲线了解灯具投射的光斑质量，计算灯具的效率及空间内任意点的照度值，以此还可以计算空间区域内的照度分布情况。
因而，我们可以毫不夸张地说，灯具的配光曲线是灯具的生命线。
在此，我们就一起来探讨一下，LED室内照明灯具的配光究竟是如何一回事。
1.配光曲线的概念配光曲线的定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。
它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。
当然最关键的还是记录了灯具在各个方向上的光强。
配光曲线的分类：配光曲线按照其对称性质通常可分为：轴向对称、对称和非对称配光。
轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。
对称：当灯具C0°和C180°剖面配光对称，同时C90°和C270°剖面配光对称时，这样的配光曲线称为对称配光非对称：就是指C0°-180°和C90°-270°任意一个剖面配光不对称的情况。
配光曲线按照其光束角度通常可分为：窄配光(<20°)中配光(20°>40°)宽配光(>40°)其实没有严格的定义各个厂家的对宽、中、窄的定义也略有不同。
说了半天的定义和分类。
下面我们来看点实在的东西——支架的配光曲线图：T=C0°-180°A=C90°-270°这里的第一张图就是我们最为常见的极坐标配光曲线图了，要想读懂它首先要知道T和A 这2条曲线分别来自哪。
尾灯配光实验报告(3篇)
第1篇一、实验目的1. 理解汽车尾灯配光的基本原理和重要性。
2. 掌握尾灯配光实验的方法和步骤。
3. 通过实验验证尾灯配光设计对行车安全的影响。
4. 评估不同配光方案对尾灯亮度和光束分布的影响。
二、实验原理汽车尾灯作为车辆安全的重要部件，其配光设计直接关系到行车的安全性。
合理的配光设计可以使尾灯在不同角度和距离下都能提供足够的照明，提高行车安全。
本实验旨在通过模拟实验，验证尾灯配光设计对行车安全的影响。
三、实验材料1. 汽车尾灯模型2. 光度计3. 实验台4. 光源5. 反射板6. 记录纸和笔四、实验步骤1. 实验准备：将汽车尾灯模型安装在实验台上，确保其与光源的距离和角度符合实验要求。
2. 初始配光：调整光源的角度和强度，使尾灯在水平方向和垂直方向上都能提供足够的照明。
3. 光度测量：使用光度计分别测量尾灯在不同角度和距离下的光强值，记录数据。
4. 配光调整：根据光度测量结果，调整光源的角度和强度，优化尾灯的配光效果。
5. 对比实验：设计不同配光方案的尾灯模型，分别进行光度测量，对比不同配光方案对尾灯亮度和光束分布的影响。
6. 数据分析：对实验数据进行整理和分析，评估不同配光方案对行车安全的影响。
五、实验结果与分析1. 初始配光结果：在实验初始阶段，尾灯在不同角度和距离下的光强值均达到预期效果，表明初始配光设计基本合理。
2. 光度测量结果：通过光度测量，发现尾灯在水平方向和垂直方向上的光强值均符合国家标准要求。
3. 配光调整结果：通过调整光源的角度和强度，尾灯的配光效果得到明显改善，光强值和光束分布更加均匀。
4. 对比实验结果：对比不同配光方案的尾灯模型，发现合理的配光设计能够显著提高尾灯的亮度和光束分布均匀性，从而提高行车安全。
六、结论1. 合理的配光设计对汽车尾灯的行车安全具有重要意义。
2. 通过实验验证，尾灯配光设计能够显著提高尾灯的亮度和光束分布均匀性，从而提高行车安全。
3. 本实验为汽车尾灯配光设计提供了有益的参考和依据。
配光曲线详细讲解较详细
配光曲线详细讲解较详细
配光曲线详细讲解较详细
配光曲线详细讲解较详细
配光曲线详细讲解较详细
目前公司有一套国际先进的 灯具配光曲线测试系统
用于卤钨灯、汽车灯、金 卤灯、射灯、半导体发光器 件等灯具的配光曲线、光强 数据、光束角、等效光通量 测量。
整个测试过程由计算机自 动控制完成，操作简单 .并且 能够提供Dialux、AGI32等 照明设计软件所需的插件。
配光曲线详细讲解较详细
❖ 水平面0°-180°剖面和水平面90°-270°剖面
配光曲线详细讲解较详细
❖另外一个说法： -180°的这个C面，对与不对称 的灯具，经常说0°C面，30°C面。
配光曲线详细讲解较详细 下图中的度数与对应的颜色表示的是不同的C面
配光曲线详细讲解较详细
全角：发光立体角换算出 的角度，也叫平面角
配光曲线详细讲解较详细
❖ 测试系统可以给我们提供更多的专业数据，用于 一些高端的市场与需求。
配光曲线详细讲解较详细
❖ 光源的光通量、色温、光谱等参数是由积分球提 供的。
配光曲线详细讲解较详细
通过配光曲线计算照度公式为： 在公司提供的配光曲线上找到相应的C面，还有对应的
角度，找出他的数值。（假设你找到的数值为80） 确定你需要的光源的光通量，比如400W的低色温金卤
配光曲线详细讲解较详细 眩光主要有两类：
直接眩光和反射眩光。 • 直接眩光是由灯或灯具过高的亮度直接进入视野造成的。
• 反射眩光是指由视野中的光泽表面反射所产生的眩光。
• 预防直接眩光，其实就是限制视野内灯或的光线是引起直接眩光的主要原因。 所以控制直接眩光就是控制此方向内光线的强度，也就是 限制灯具45°＜γ＜85°范围内的亮度。
UGR灯具眩光值的最全解释
UGR眩光表格到底该怎么看？经常有同学问，配光曲线测试报告中的UGR眩光表该怎么看？一般的人都不大关心这个表，但问的人却是心急如焚啊，问这个问题，要么是卖灯的，要么是做外贸的，还有就是做光学的。
卖灯的和做外贸的，一般是客户要这个数据，必须得知道；而做光学的，大都是客户要求把灯具配光的UGR做到某一个值以下，必须得参考这个表。
▲配光测试报告中的UGR眩光表格这个UGR眩光表格是室内灯具在进行光度数据测试时生成的一个表格，主要作用是快速查询该灯具在标准条件下的室内空间的UGR值。
这个表不光是在测试报告中可以得到，在一些其他软件中也可以得到，比如DIALux。
▲DIALux软件中生成的UGR眩光表格UGR眩光表格究竟该怎么去看呢？以上图为例，表中前三行是空间的反射率，此处不再赘述，详细可以翻阅建筑照明标准中的相关解释。
我们着重解释一下空间尺寸和观察方向。
空间尺寸X和Y，表中给出了X=2H，4H，8H，12H，Y则根据X的不同有不同的变化。
我们先来看H。
H一般指高度，这里也一样，但不是我们通常认为的灯具安装高度，而是观察者眼睛位置到灯具安装位置的高度。
▲UGR表中的H高度示意。
在空间尺寸后面，有两列观察者方向的描述，在测试报告里描述为“交叉”和“向前”，而在DIALux软件里，却翻译的是“纬向观察方向向灯轴”和“平行观察方向向灯轴”，不得不说DIALux软件的翻译很成问题，压根就看不懂。
解释一下，测试报告中的“交叉”实际应该是垂直观察者视线方向。
对应DIALux软件中的“纬向观察方向向灯轴”。
”向前“实际是平行与观察者视线方向，对应DIALux软件中的“平行观察方向向灯轴”。
▲平行于观察者视线方向▲垂直于观察者视线方向那观察者的位置该如何确定，在CIE的相关标准中，观察者的位置建议设置在空间一侧墙壁的中点。
▲观察者位置好了，解释完了所有的要素，我们来看图2的表格，举个例子：空间长：5.4m空间宽：3.6m空间高：3.0m空间的反射率分别是70、50、20我们先来算出H，H=空间的高度3m-观察者的眼睛高度1.2m=1.8m空间长5.4m/1.8m=3H空间宽3.6m/1.8m=2H那么该灯具在该空间下两个观察者方向的UGR值就应该如下表中标识所示。
配光曲线总结
各名ቤተ መጻሕፍቲ ባይዱ的含义
1.光通量φ：发光体每秒钟所发出的光量的总和，单位：Lm，表示发光体发光的多少，发光愈多流明数愈大。
2.光强I：发光体在特定方向单位立体角内所发射的光通量，单位cd。
3.照度E：发光体照射在被照物体单位面积上的光通量，单位Lux=Lm/m2。
但是地面的照度还跟灯具高度有关，因为单位立体角内的光通量（光强）确定之后，随着灯具高度的增加，不同角度内的光所散布的面积的增加量不同。也就是说30度处的单位立体角照射的区域在某一个高度时会比0度时要亮；灯具高度增加之后，30度处的单位立体角照射的区域在某一个高度时会比0度时要暗。
4.亮度L：发光体在特定方向单位立体角单位面积内的光通量，单位mcd。
5.光效：电光源将电能转化为光的能力，以发出的光通量除以耗电量来表示，单位Lm/w）
如右图配光曲线：约30度方向的光强最强。
假设右图中0度，30度方向矢径分别是ρ0，ρ1
由图上可以看出,按照到路面的光强来说，
ρ0cos0°<ρ1cos30°
配光曲线图解
配光曲线图解
以H500-XTE 60度反光杯的灯具实测配光图为例:
配光曲线图
根据IESNA LM-63标准所推荐的、ies⽂件,外围圆圈的数字表⽰⾓度,⾓度就是指测量与极轴的夹⾓,每个⼩夹⾓为10度,内部的数字表⽰光强,每个圆圈为等光强线。
此图曲线为对称配光曲线,⾓度为55、2度,以最⼤值读取,最⼤光强45000CD。
空间等照度曲线图
以光源或灯具为中⼼,在空间中某⼀剖⾯上的照度相等的点的连线称为空间等照度曲线。
该曲线以直⾓坐标表⽰。
考察在灯光下10⽶⾄50⽶截⾯(C0平⾯)的照度分布状况。
有效平均照度图
光通输出就是指55、96度的光束⾓的输出,不就是整灯光通量,注意区分,左边第⼀组数据就是⾼度,上为英制,下为公制,第⼆组数据为平均照度值与最⼤照度值,上下对应,右边为直径。
主要⽤来确认灯具照度效果。
平⾯等照度曲线
将灯具按指定⾼度安装,连接被照⾯上等照度的点的曲线称作平⾯等照度曲线。
灯具安装在10⽶⾼的平⾯等照度图,上,左坐标表⽰⾓度,下,右坐标表⽰距离(直径),右边单位公制与英制对应。
平⾯照度曲线。
灯具配光基础知识与报告解读
四壁、顶棚和地板的相互反射对工作面照度的贡献
房间系数 ＲＣＲ（Room Cavity Ratio）
室内照明计算是把房间看作直六面体，能表征房间尺寸的 表式就是室空间比（室指数）。越是低而宽敞的房子，可得到
的光通利用率越高，越是狭而高的房间，光通利用率越低。
RCR=5hRC(L+W)/L*W
针对不同的RCR系数，和不同的四壁、顶棚反射率系数，我
光度学基础知识
照度
定义：表面上一点的照度是入射在包含该点面元上的光通量dφ 除以该面元面积dS之商。
单位 （lx）
单位为勒克斯，1lx=1lm/m2
常见照度（勒克司）： 阳光直射（正午）下，110,000 阴天室外，1000 商场内，500 普通房间灯光下，100 满月照射下，0.2 烛光（20cm远处），10～15LUX。 距60W台灯60cm桌面，300LUX； 黄昏室内，10LUX； 夜间路灯，0.1LUX；
照明质量的优劣与灯具的亮度限制有关。在视野范围内若亮度 过高，可产生不舒适眩光，甚至产生失能眩光，严重的眩光直接 影响劳动生产率甚至诱发眼疾。 眩光程度主要与灯具发光面大小、发光面的亮度、背景亮度、 视看方向和位置有关，因此在灯具设计时一定要考虑限制灯具的 亮度。 一般情况下人们在室内眼睛停留最多的位置是水平方向，因此 灯具在60°~90°区域内最易受眩光影响。一般产生直接眩光的 区域为45°~90°区域内。
灯具有发光侧边的界限曲线
根据在照明使用中对照明质量的不同要求，CIE将室内一般灯具直 接眩光分为5个质量等级。
眩光限制等级 A B C 很高质量 高质量 中等质量 眩光程度 无眩光感 有很弱眩光感 有轻微眩光感 视觉要求和适用场所示例 很严格的视觉要求如手术室、病房、计算机房、有视觉显示 装置的办公室、展室。 视觉要求高的作业或高等视觉作业但要求注意力高度集中。 如教室、阅览室、比赛大厅 中等视觉要求的作业或要求注意力一般且工作人员没有一定 程度的流动性。如会议室、营业厅、餐厅、观众厅、休 息厅、候车厅、厨房 视觉要求或要求注意力集中程度较低的作业，工作人员在有 限区域内频繁走动。如通道 视觉要求低且工作人员不限于一个工作岗位而是来回走动或 不是由同一批人连续使用的房间。如仓库、储藏间、汽 车库
4.1.1(3)如何看懂配光曲线
Yu Guangwen Major: Department of Industrial Design, AAD, THU E-mail: Denshil.yu@
Copyright 2009 Denshil, Tsinghua University Powered by Denshil
Preliminary Research of LED Lighting Design Content
Yu Guangwen来自June, 30, 2009
例1 轴对称灯具配光曲线
0°
270°
180° 90°
左图中，黄色线表示过水平面0 °-180 °方向并与水平面垂直的面（右图中的浅黄色面），同理红色线表示过水平 面90°-270 °方向并与水平面垂直的面（右图中的粉红色面）。左右两图的色彩（红、黄）对应，绿色线表示45 ° -225 ° 方向，右图中未表示。
Yu Guangwen
June, 30, 2009
•配光曲线是描述灯具的光强在空间的分布的。
•光源在给定方向的单位立体角内发出的光通量定义为光源在该方向上的发光强度（简称光强）
•配光曲线中，常以光通量为1000lm的家乡光源提供光强分布数据，目的是为了方便比较不同的照明工 具的照明特性。（只跟数据有关，方便比较） •如下图
•/Quan/VBBS3028_0_0_1_0_1.html 上有其他人对配光曲线的解释 左图是光强的立体空间分布，取 一个截面，形成右图（因为白炽灯是轴 对称灯具，故用此图可以表示）。 右图经线表示此平面上的个方向 的角度，纬线表示光强的数值。如：红 线方向表示，在此平面上距离光源发光 方向30 °的发光强度≈140cd。 也就是说，配光曲线只表示此光 源在空间的光强的分布，跟其他的没有 关系。 将配光曲线输入电脑可以用于计 算灯具的其他数值。（比如通过灯具的 总光通量、灯杆高度等可以得出路面的 亮度，从而计算此灯具的配置方式与数 量、空间的与水平的照度。此段比较难 以理解可以忽略）
分布光度计测试报告解读
培训资料配光曲线报告的解读——分布光度计测试柳昌2015-8-141. 保护角：灯具结构对光线的约束角，又叫遮光角。
2. 光通量：光源单位时间内发出的光量的总和，单位LM(流明)说明：人眼对蓝绿光的敏感度最大，因此，波长为555nm 的黄蓝光的单色光源，其辐射功率达到1W 时，其所发出光的光通量就为680 lm3. 光强（发光强度）：光源在特定方向单位立体角内的光通量，单位cd （坎德拉）4. CIE 分类：CIE 是国际照明委员会灯具按光通量在其上下空间的分布比例，分为五类，直接型、半直接型、间接型半间接型、全漫射型。
90%以上的光通量照射下方空间——直接型60%以上90%以下光通量照射下方空间——半直接型间接型与半间接型与以上相反。
漫射型:灯具的上下光通量几乎相同5. S/MH 距高比：注意：此处烦的“光束角”是广义不精确的（光束角定义见后续阐述）S/M(C0/180):C0-C180一边的距高比S/M(C90/270): C90-C270一边的距高比一个衡量左右，一个衡量前后。
n UP,DN(C0-180): C0-C180一边的上下光通比n UP,DN(C180-360): C180-C360一边的上下光通比俯视图6.光束角：一般意义上的光束角，指光照边缘与光中心线的夹角。
然而，如下情况，光照边缘很难确定，因此光束角需要更科学的定义。
CIE （国际照明委员会，欧洲）规定：光强达到法线光强的50%处，两边形成的夹角 IES （国际照明学会，美国）规定：光强达到法线光强的10%处，两边形成的夹角 以上标准中规定的定义，是各自为便的人为定义。
7.关于灯具配光曲线：① c-y/②B-ß两种测试支架C 平面：y 平面：每个C 角度上的平面，俯视图 C0 C90 C-90 C ±1808. 室内灯具配光曲线：外圈所标角度为y角度内圈半径上所标为光强值C0/C180：C0到C90C90到C180两个半平面以C角度确定的9.空间等照度曲线：照度：单位面积上所接收到的光通量Lx=LM/m^2照度指物体被照亮的程度，垂直照射时照度值最大。
如何解读配光曲线标准版文档
第一页，共4页。
A点：根据配光曲线已计算出发光强度 为cd；距离为5m；代入上述计算公司，可得 出照度为：36000×335/25×1000=482.4lux。
第二页，共4页。
如何解读配光曲线 A点：根据配光曲线已计算出发光强度为cd； A点：根据配光曲线已计算出发光强度为cd； 如何解读配光曲线 如何解读配光曲线 如何解读配光曲线 如何解读配光曲线 A点：根据配光曲线已计算出发光强度为cd； 如何解读配光曲线 如何解读配光曲线 如何解读配光曲线 如何解读配光曲线 A点：根据配光曲线已计算出发光强度为cd； 如何解读配光曲线 A点：根据配光曲线已计算出发光强度为cd；
第三页，共4页。
9700灯
配光报告解读
目的
加强光电测试数据的认识，进一步了解光电。
范围
适用与GO-R5000分布光度测试系统所导出的测试数据。
GO-R5000全空间快速分布光度计,它组合了近场、准远场和远场分布光度计和更多强大 功能于一体,完全满足国标GB/T 24824-2009和IESNA LM-79标准要求，广泛应用于各种发 光的产品（主要包括：路灯、室内灯、投光灯、汽车灯、交通信号灯、LED灯、白炽灯、 HID灯等各种发光产品的高精度的光强分布和总光通量测量）。
光强分布数据表
相对光谱图和色度图
相对光谱：横坐标（波长）相对应的竖线（纵坐标）的波峰值是在该波长上光的 辐射强度比值。 CIE1931色度图:1931 CIE（国际照明协会）的色度图。由RGB转换过来的色度系 统.通常以其2D方式xy色度图表现
显色指数（CRI）和色温
显色指数（CRI）：光源对物体的显色能力的评价指标。 一般显色指数：R1~R8 八种彩度中等的标准色样。 特殊显色指数：R9~R15 红、黄、绿、蓝、欧美青年妇女的肤色、叶绿色、亚 洲青年妇女的肤色。 平均显色指数（一般）：Ra 平均显色指数（特殊）：Ri 色温的变化与颜色：蓝->浅蓝->白->浅黄->黄->橙->橙红->红之间变化 （15000K~6500K~1800K）
UGR(Unified Glare Rating)数据表
UGR（统一眩光 值）：光对人眼 造成不舒适感的 感觉的量。其量 值可按规定计算 条件用CIE统一眩 光值公式计算。 原工业和民用照 明设计标准规定 室内一般照明的 直接眩光，是根 据亮度限制曲线 进行限制的 。眩 光是不定的。
UF利用系数表
灯具不同安装高度投射到地面等照度曲线
积分球灯具测试报告解读
灯具测试报告解读培训目的：能看懂灯具测试报告。
一、使用积分球测试灯具报告色度参数色品坐标X、Y、U、V：CIE1931根据色品坐标计算出相关色温。
相关色温：用绝对温度“K”表示，当光源所发出的光的颜色与黑体在某一温度下辐射的颜色相同时，黑体的温度就称为该光源（灯具）的色温.色温在2500-3300K的光源，颜色偏红，给人一种温暖的感觉。
色温超过时，颜色偏兰，给人一种清冷的感觉。
色度图中，色品坐标以X、Y表示，在CIE1976色度图中则以U、V表示，暖白：2500-4000K中性白：4000-5500K正白光：5500-7000K冷白光：7000以上注：色温只对白光有意义，对于单色光，就要看它的主波长了。
主波长：用某一光谱色，按一定比例与一个确定的标准照明体相混合而匹配出的样长就是样品色，该光谱色的波长就是样品色的主波长。
色比：光源的红、绿、蓝的三色比例。
峰值波长：光谱发光强度或辐射功率最大处所对应的波长。
通常你所看到的一束光，它并非是单一波长的光，它是由很多波长的光组合而成的。
其中，某一波长的光的能量相对其它波长的光能量都大，则这一波长就是该束光的峰值波长。
半宽度：对于一个LED器件，其所发的光会在峰值λP处有所展开，其波长半宽度通常为10—30nm。
对于单色光，半宽度越小，说明LED器件的材料越纯，性能越均匀，晶体的完整性也越好。
色纯度：单色光是色纯度最高的颜色，当单色光掺入白光的成分越多时，色纯度就越低。
显色指数：光源对物体真实颜色的呈现程度称为光源的显色性。
显色指数用Ra表示，Ra值越大，光源的显色性越好。
显色指数中R1至R8的平均值就是Ra值。
R9至R15的含义：R9浓红色；R10浓黄色；R11浓绿色；R12浓蓝色；R13亮的浅黄-粉红色；R14中等程度的橄榄绿色；R15东方女性肤色。
光度参数光通量：光是电磁波辐射到人的眼睛，经过视觉神经转换为光线。
光源发射并被人的眼睛接收的能量之和即为光通量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
道路灯具等光强图(圆形网图)
灯具发光强度曲线所组成的图称为等发光强度曲线图
灯具利用系数曲线
灯具在相对应的仰角下，分别对屋边和路边的利用系数。
水平面等照度曲线
工作面利用系数
工作面的利用率，根据顶棚、墙面、地板的反射率和室空间比，相对应的工 作面利用系数。 室空间比：一个房间按受照的情况下不同，可分为三个空间：最上面为顶棚 空间，工作面以下为地板空间，中间部分则称为室空间。 公式：（5*室空间高度*（长+宽））/（长*宽） 工作面利用系数：工作面所接收的总光通量/该房间所有灯具所发出的光通量。
光强分布数据表
相对光谱图和色度图
相对光谱：横坐标（波长）相对应的竖线（纵坐标）的波峰值是在该波长上光的 辐射强度比值。 CIE1931色度图:1931 CIE（国际照明协会）的色度图。由RGB转换过来的色度系 统.通常以其2D方式xy色度图表现
显色指数（CRI）和色温
显色指数（CRI）：光源对物体的显色能力的评价指标。 一般显色指数：R1~R8 八种彩度中等的标准色样。 特殊显色指数：R9~R15 红、黄、绿、蓝、欧美青年妇女的肤色、叶绿色、亚 洲青年妇女的肤色。 平均显色指数（一般）：Ra 平均显色指数（特殊）：Ri 色温的变化与颜色：蓝->浅蓝->白->浅黄->黄->橙->橙红->红之间变化 （15000K~6500K~1800K）
室内灯数据表
反映出灯具的基本参数：光通量、光效、峰值光强、上/下射光通 比等数据。 光 通 量 ：被测试灯具所能发出的总能量，单位lm（流明）。 光 效 ：灯具的光通量与灯具实测功率的比。单位lm/W（流明 每瓦） 上射光通比：以灯具发光中心水平面以照射到上方的光通量与总 光通量的比值。 下射光通比：以灯具发光中心水平面以照射到下方的光通量与总 光通量的比值。
UGR(Unified Glare Rating)数据表
UGR（统一眩光 值）：光对人眼 造成不舒适感的 感觉的量。其量 值可按规定计算 条件用CIE统一眩 光值公式计算。 原工业和民用照 明设计标准规定 室内一般照明的 直接眩光，是根 据亮度限制曲线 进行限制的 。眩 光是不定的。
UF利用系数表
灯具不同安装高度投射到地面等照度曲线
灯具环带光通量
灯具等光强曲线
灯具不同发光角度的光强大小分布图，说明灯具本身的发光特性。
平面等照度曲线
灯具相对安装高度下的等照度曲线。
灯具有效平均照度图
灯具在相对光束角内所 发出的光通量。
一般光束角取最大光强 的百分之五十的夹角。
平面照度曲线
灯具在相对安装高度下投射到地面的照度分布图。此灯具安装高度为10米
灯具概算曲线
室内灯具概算曲线算出在指定房间条件下要达到一定的工作面的照度要求所需要 的灯具个数。 上图在满足平均照度为100lx，安装高度分别为4、5、6、7米时相对应的面积所 需求安装灯具的个数。
墙面和天花板利用系数
根据顶棚、墙面、 地板的反射率和室 空间比，相对应的 墙面/天花板利用 系数。 室空间比：一个房 间按受照的情况下 不同，可分为三个 空间：最上面为顶 棚空间，工作面以 下为地板空间，中 间部分则称为室空 间。 公式：（5*室空间 高度*（长+宽）） /（长*宽） 墙面/天花板利用 系数：墙面/天花 板所接收的总光通 量/该房间所有灯 具所发出的光通量。
光电报告基础认识
目的
加强光电测试数据的认识，进一步了解光电。
范围
适用与GO-R5000分布光度测试系统所导出的测试数据。
GO-R5000全空间快速分布光度计,它组合了近场、准远场和远场分布光度计和更多强大 功能于一体,完全满足国标GB/T 24824-2009和IESNA LM-79标准要求，广泛应用于各种发 光的产品（主要包括：路灯、室内灯、投光灯、汽车灯、交通信号灯、LED灯、白炽灯、 HID灯等各种发光产品的高精度的光强分布和总光通量测量）。
灯具配光曲线
配光曲线：灯具在空间各方向 上的发光强度都不一样，用数 据和图形把照明灯具发光强度 在空间的分布状况记录下来， 将各处相近的光强连接起来即 形成光强分布曲线，也叫配光 曲线。 平均光束角（50%）：以最大 光强的百分之五十的夹角。
最大光强处圆锥面光强分布曲线
道路灯具投射到地面的光 强分布曲线。
投光灯数据表
反映出灯具的基本参数：光通量、光效、峰值光强等数据。
光 通 量 ：被测试灯具所能发出的总能量，单位lm（流明）。 光 效 ：灯具的光通量与灯具实测功率的比。单位lm/W（流明每瓦） 有效效率：根据灯具配光曲线中的平均光束角所占的百分比定义。 有效光通：根据灯具配光曲线中的平均光束角内所占的百分比定义。
分类
类型 报告包含的数据
室内灯具
1.室内灯具数据表 2.配光曲线 3.光强分布数据 4.平面等 照度曲线 5.空间等照度曲线 6.灯具等光强图 7.UF利用 系数 8.工作面利用系数 9.灯具概算曲线 10.灯具有效平 均照度图 11.亮度限制曲线 12.灯具环带光通量 13.平面 照度曲线 1.投光灯具数据表 2.配光曲线 3.光强分布数据 4.灯具等 光强图 5.区域光通量 6.灯具有效平均照度图
备注
文件格式有：1.光电报告（PDF） 2.CIE（国际照明委员会） 3.CEN （欧洲标准格式） 4.IES（北美 标准格式） 5. CIB (英国标准格式) 6.LDT（欧洲标准格式）
投光灯具
如果有其它模板需 要添加，则依照目 录栏添加。 如有需要联系 QQ:779803320
道路灯具
1.道路灯具数据表 2.配光曲线 3.道路灯具等光强图（圆 形网图） 4.最大光强处圆锥面光强分布曲线 5.光强分 布数据 6.水平面等照度曲线 7.灯具利用系数曲线 8.灯 具等光强曲线 1.色温（Tc,单位K） 2.显色指数（CRI） 3.色坐标（x， y） 4.相对光谱图 5.色度图 6.主波长 7.峰值波长 8.色比
支持的文件格式有：1.光电报告（PDF） 2.CIE（国际照明委员会） 3.CEN（欧洲标准格 式） 4.IES（北美标准格式） 5. CIB (英国标准格式) 6.LDT（欧洲标准格式）
目录
数据类型 页码 适用于 投光灯数据表 -----------------------------------3-----------------------------------投光灯具 室内灯数据表------------------------------------4-----------------------------------室内灯具 道路灯数据表------------------------------------5-----------------------------------道路灯具 灯具配光曲线------------------------------------6-----------------------------------投光、室内、道路灯具 最大光强处圆锥面光强分布曲线-----------7-----------------------------------道路灯具 空间等照度曲线---------------------------------8-----------------------------------室内灯具 灯具环带光通量---------------------------------9-----------------------------------投光、室内、道路灯具 亮度限制曲线------------------------------------10----------------------------------室内灯具 工作面利用系数---------------------------------11----------------------------------室内灯具 灯具概算曲线------------------------------------12----------------------------------室内灯具 墙面和天花板利用系数------------------------13---------------------------------室内灯具 UGR (Unified Glare Rating)数据表------------14---------------------------------室内灯具 UF利用系数表------------------------------------15---------------------------------室内灯具 道路灯具等光强图(圆形网图)----------------16---------------------------------道路灯具 灯具利用系数曲线-------------------------------17---------------------------------道路灯具 水平面等照度曲线-------------------------------18---------------------------------道路灯具 灯具环带光通量----------------------------------19----------------------------------投光、室内、道路灯具 灯具等光强曲线-----------------------------------20---------------------------------投光、室内、道路灯具 平面等照度曲线-----------------------------------21---------------------------------投光、室内灯具 灯具有效平均照度图-----------------------------22---------------------------------投光、室内灯具 平面照度曲线---------------------------------------23---------------------------------投光、室内灯具 光强分布数据表------------------------------------24---------------------------------投光、室内、道路灯具 相对光谱和色度图---------------------------------25---------------------------------投光、室内、道路灯具 显色指数（CRI）和色温------------------------26----------------------------------投光、室内、道路灯具
