高中物理之变压器知识点理想变压器是高中物理中的一个理想模型,它指的是忽略原副线圈的电阻和各种电磁能量损失的变压器。

实际生活中,利用各种各样的变压器,可以方便的把电能输送到较远的地区,实现能量的优化配置。

在电能输送过程中,为了达到可靠、保质、经济的目的,变压器起到了重要的作用。

变压器理想变压器的构造、作用、原理及特征构造:两组线圈(原、副线圈)绕在同一个闭合铁芯上构成变压器。

作用:在输送电能的过程中改变电压。

原理:其工作原理是利用了电磁感应现象。

特征:正因为是利用电磁感应现象来工作的,所以变压器只能在输送交变电流的电能过程中改变交变电压。

理想变压器的理想化条件及其规律在理想变压器的原线圈两端加交变电压U1后,由于电磁感应的原因,原、副线圈中都将产生感应电动势,根据法拉第电磁感应定律有:忽略原、副线圈内阻,有U1=E1,U2=E2另外,考虑到铁心的导磁作用而且忽略漏磁,即认为在任意时刻穿过原、副线圈的磁感线条数都相等,于是又有,由此便可得理想变压器的电压变化规律为。

在此基础上再忽略变压器自身的能量损失(一般包括线圈内能量损失和铁芯内能量损失这两部分,分别俗称为“铜损”和“铁损”),有P1=P2 而P1=I1U1,P2=I2U2,于是又得理想变压器的电流变化规律为由此可见:(1)理想变压器的理想化条件一般指的是:忽略原、副线圈内阻上的分压,忽略原、副线圈磁通量的差别,忽略变压器自身的能量损耗(实际上还忽略了变压器原、副线圈电路的功率因数的差别。

)(2)理想变压器的规律实质上就是法拉第电磁感应定律和能的转化与守恒定律在上述理想条件下的新的表现形式。

规律小结(1)熟记两个基本公式即对同一变压器的任意两个线圈,都有电压和匝数成正比。

②P入=P出,即无论有几个副线圈在工作,变压器的输入功率总等于所有输出功率之和。

(2)原副线圈中过每匝线圈通量的变化率相等(3)原副线圈中电流变化规律一样,电流的周期频率一样(4)公式中,原线圈中U1、I1代入有效值时,副线圈对应的U2、I2也是有效值,当原线圈中U1、I1为最大值或瞬时值时,副线圈中的U2、I2也对应最大值或瞬时值(5)需要特别引起注意的是:①只有当变压器只有一个副线圈工作时,才有:②变压器的输入功率由输出功率决定,往往用到:即在输入电压确定以后,输入功率和原线圈电压与副线圈匝数的平方成正比,与原线圈匝数的平方成反比,与副线圈电路的电阻值成反比。

高中物理-变压器、电能输送知识点

高中物理-变压器、电能输送知识点

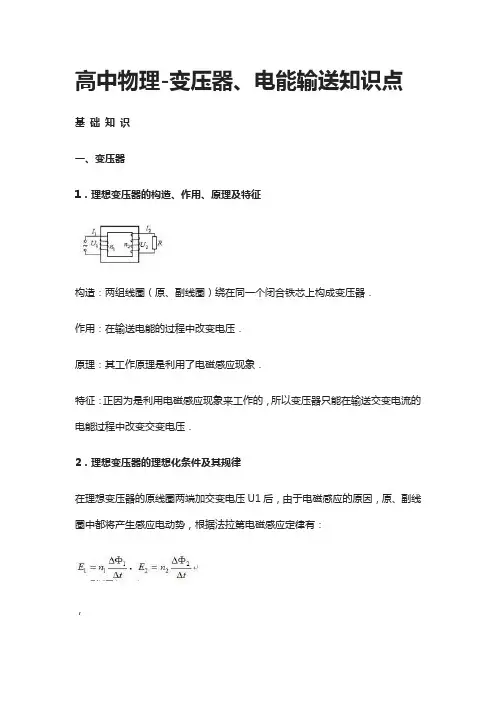

高中物理-变压器、电能输送知识点基础知识一、变压器1.理想变压器的构造、作用、原理及特征构造:两组线圈(原、副线圈)绕在同一个闭合铁芯上构成变压器.作用:在输送电能的过程中改变电压.原理:其工作原理是利用了电磁感应现象.特征:正因为是利用电磁感应现象来工作的,所以变压器只能在输送交变电流的电能过程中改变交变电压.2.理想变压器的理想化条件及其规律在理想变压器的原线圈两端加交变电压U1后,由于电磁感应的原因,原、副线圈中都将产生感应电动势,根据法拉第电磁感应定律有:,忽略原、副线圈内阻,有U1=E1,U2=E2另外,考虑到铁心的导磁作用而且忽略漏磁,即认为在任意时刻穿过原、副线圈的磁感线条数都相等,于是又有由此便可得理想变压器的电压变化规律为在此基础上再忽略变压器自身的能量损失(一般包括线圈内能量损失和铁芯内能量损失这两部分,分别俗称为“铜损”和“铁损”),有P1=P2 而P1=I1U1 P2=I2U2于是又得理想变压器的电流变化规律为由此可见:(1)理想变压器的理想化条件一般指的是:忽略原、副线圈内阻上的分压,忽略原、副线圈磁通量的差别,忽略变压器自身的能量损耗(实际上还忽略了变压器原、副线圈电路的功率因数的差别.)(2)理想变压器的规律实质上就是法拉第电磁感应定律和能的转化与守恒定律在上述理想条件下的新的表现形式.3、规律小结(1)熟记两个基本公式:即对同一变压器的任意两个线圈,都有电压和匝数成正比。

②P入=P出,即无论有几个副线圈在工作,变压器的输入功率总等于所有输出功率之和。

(2)原副线圈中过每匝线圈通量的变化率相等.(3)原副线圈中电流变化规律一样,电流的周期频率一样(4)公式中,原线圈中U1、I1代入有效值时,副线圈对应的U2、I2也是有效值,当原线圈中U1、I1为最大值或瞬时值时,副线圈中的U2、I2也对应最大值或瞬时值.(5)需要特别引起注意的是:①只有当变压器只有一个副线圈工作时,才有:②变压器的输入功率由输出功率决定,往往用到:,即在输入电压确定以后,输入功率和原线圈电压与副线圈匝数的平方成正比,与原线圈匝数的平方成反比,与副线圈电路的电阻值成反比。

高三物理变压器知识点

高三物理变压器知识点

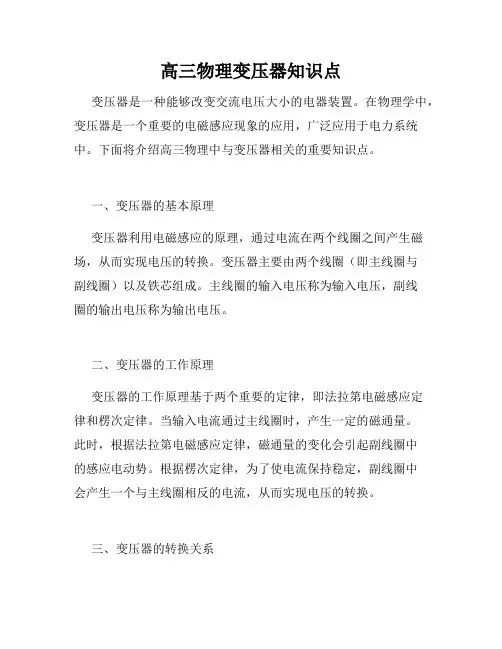

高三物理变压器知识点变压器是一种能够改变交流电压大小的电器装置。

在物理学中,变压器是一个重要的电磁感应现象的应用,广泛应用于电力系统中。

下面将介绍高三物理中与变压器相关的重要知识点。

一、变压器的基本原理变压器利用电磁感应的原理,通过电流在两个线圈之间产生磁场,从而实现电压的转换。

变压器主要由两个线圈(即主线圈与副线圈)以及铁芯组成。

主线圈的输入电压称为输入电压,副线圈的输出电压称为输出电压。

二、变压器的工作原理变压器的工作原理基于两个重要的定律,即法拉第电磁感应定律和楞次定律。

当输入电流通过主线圈时,产生一定的磁通量。

此时,根据法拉第电磁感应定律,磁通量的变化会引起副线圈中的感应电动势。

根据楞次定律,为了使电流保持稳定,副线圈中会产生一个与主线圈相反的电流,从而实现电压的转换。

三、变压器的转换关系变压器通过改变主线圈与副线圈的匝数比例来实现电压的转换。

根据转换关系,当主线圈的匝数大于副线圈的匝数时,输出电压会变大;反之,当主线圈的匝数小于副线圈的匝数时,输出电压会变小。

转换关系可以用下面的公式表示:输出电压/输入电压 = 副线圈匝数/主线圈匝数 = 电压变比四、变压器的效率和损耗在实际应用中,变压器会存在一定的损耗,包括铜损和铁损。

铜损是由于主副线圈的电阻造成的,通过减小电阻和电流可以降低铜损。

铁损是由于铁芯的磁滞和涡流效应造成的,通过选择优质的铁芯材料和合理设计变压器的结构可以降低铁损。

变压器的效率可以通过以下公式计算:效率 = 输出功率/输入功率 * 100%五、变压器的应用变压器在电力系统中有着广泛的应用。

在输电过程中,变压器用于提高电压来减少输电时的功率损耗。

在家庭和工业用电中,变压器用于将输电线路中的高压电转换成适合家用电器和工业设备使用的低压电。

以上就是高三物理中关于变压器的重要知识点的介绍。

通过理解变压器的基本原理、工作原理、转换关系以及效率和损耗,我们可以更好地理解变压器在电力系统中的应用,并能够解决与变压器相关的问题。

2014届高考物理一轮复习第44讲变压器 电能的输送ppt课件

2014届高考物理一轮复习第44讲变压器 电能的输送ppt课件

B、C 错误, 变压器的输入电功率 P1=P2=U2I2=22 W,D 正确.
3. [远距离输电中的电压与功率损失]在远距离输电中,当输电线的 电阻和输送的电功率不变时,那么 A.输电线路上损失的电压与输送电流成正比 B.输电的电压越高,输电线路上损失的电压越大 C.输电线路上损失的功率跟输送电压的平方成反比 D.输电线路上损失的功率跟输电线上的电流成正比
4. 理想变压器的理解 (1)没有能量损失; (2)没有磁通量损失. 二、远距离输电 1. 输电过程(如图 2 所示)
图2
2.输送电流 U-U′ P (1)I= ;(2)I= . U R 3.输电导线上的能量损失:主要是由输电线的电阻发热产生的,表达式为 Q= 4.电压损失 (1)ΔU=U-U′;(2)ΔU= 5. 功率损失 (1)ΔP=P-P′;(2)ΔP= 6. 降低输电损耗的两个途径
1. 理想变压器的动态分析的方法
(1)分清不变量和变量;
(2)弄清理想变压器中电压、 电流、 功率之间的联系和相互制约关系;
(3)利用闭合电路欧姆定律、串并联电路特点进行分析判定.
图1
Um 解析 由于 e=311sin 100πt V,原线圈电压最大值 Um 为 311 V,有效值 U1= =220 V, 2 U1 n1 根据 = 可得 U2=44 V, U2 n2 U2 n2 由欧姆定律知,副线圈中电流 I2= R =0.5 A,I2m= 2I2=0.7 A,I1= I2=0.1 A,所以 A、 n1
2. [理想变压器的变压规律]如图 1 所示,一理想变压器的原线圈匝数 n1=1 000 匝,副线 圈匝数 n2=200 匝,交流电源的电动势 e=311sin 100πt V(不考虑其内阻),电阻 R= 88 Ω,电压表和电流表对电路的影响可忽略不计,则 A.电压表的示数为 62.2 V B.电流表的示数为 2.5 A C.通过 R 的电流最大值为 0.5 A D.变压器的输入电功率为 22 W ( D )

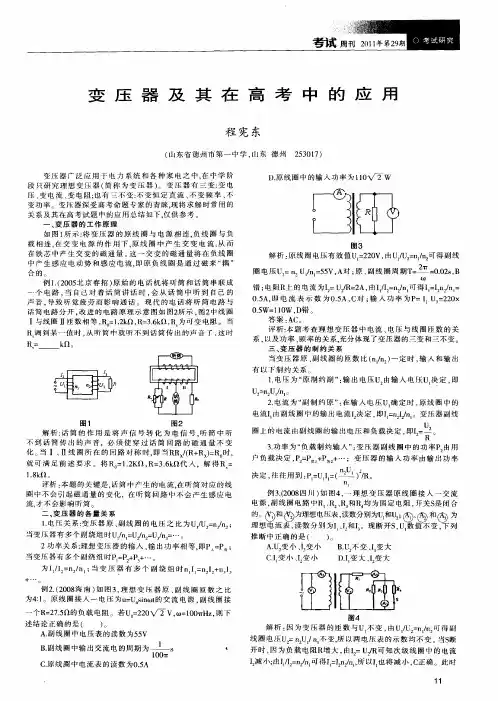

变压器及其在高考中的应用
